聚丙烯(PP)

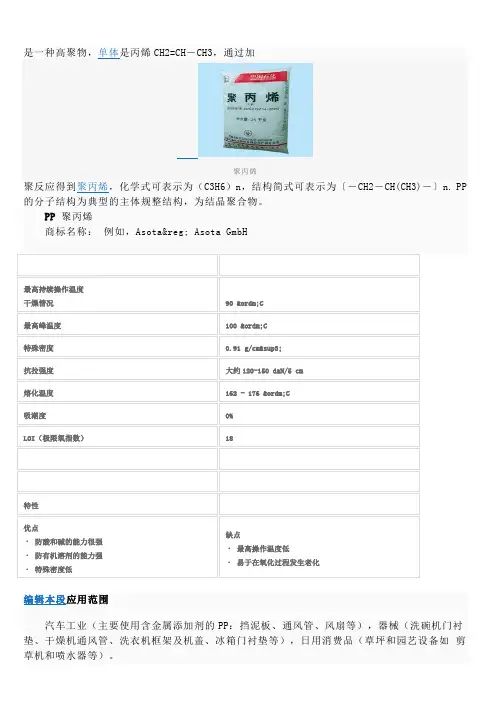

聚丙烯PP
聚丙烯汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
编辑本段注塑模工艺条件干燥处理：如果储存适当则不需要干燥处理。
熔化温度：220~275℃，注意不要超过275℃。
模具温度：40~80℃，建议使用50℃。
结晶程度主要由模具温度决定。
注射压力：可大到1800bar。
注射速度：通常，使用高速注塑可以使内部压力减小到最小。
如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。
建议使用通体为圆形的注入口和流道。
所有类型的浇口都可以使用。
典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm 的浇口。
对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。
PP材料完全可以使用热流道系统。
编辑本段化学和物理特性PP是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点。
由于PP制品均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。
PP的强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150℃。
由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。
PP的流动率MFR范围在1~40。
低MFR的PP材料抗冲击特性较好但延展强度较低。
对于相同MFR的材料，共聚物型的强度比均聚物型的要高。
由于结晶，PP的收缩率相当高，一般为1.8~2.5%。
并且收缩率的方向均匀性比PE-HD等材料要好得多。
加入30%的玻璃添加剂可以使收缩率降到0.7%。
聚丙烯pp是什么材料
聚丙烯pp是什么材料
聚丙烯（PP）是一种热塑性树脂，是由丙烯单体聚合而成的聚合物。
它是一种具有良好的化学稳定性、耐热性和耐候性的材料，因此在工业生产和日常生活中得到了广泛的应用。
首先，让我们来了解一下聚丙烯的基本性质。
聚丙烯具有较高的熔点和耐热性，可以在较高温度下保持稳定的性能，因此在高温环境下可以保持良好的物理性能。
此外，聚丙烯还具有较好的耐化学腐蚀性，能够抵御大部分化学品的侵蚀，因此在化工领域得到了广泛应用。
另外，聚丙烯还具有较好的机械性能，具有较高的强度和刚性，因此在工程领域也得到了广泛的应用。
其次，让我们来了解一下聚丙烯的生产工艺。
聚丙烯的生产主要通过聚合反应
来实现，首先是丙烯单体的聚合反应，然后通过挤出、注塑等工艺来制备成型。
在聚合反应中，催化剂的选择和反应条件的控制对产品的性能有着重要的影响，因此生产工艺的优化对于产品的质量和性能起着至关重要的作用。
另外，让我们来了解一下聚丙烯的应用领域。
由于聚丙烯具有良好的耐热性、
耐化学腐蚀性和机械性能，因此在工业生产中得到了广泛的应用，例如在化工、电子、汽车等领域都有着重要的应用。
此外，聚丙烯还在日常生活中得到了广泛的应用，例如在家居用品、塑料袋、饮料瓶等方面都有着重要的地位。
总的来说，聚丙烯作为一种重要的热塑性树脂材料，在工业生产和日常生活中
都有着重要的应用。
它具有良好的耐热性、耐化学腐蚀性和机械性能，因此在各个领域都有着广泛的用途。
随着科技的发展和工艺的进步，相信聚丙烯在未来会有更广阔的发展空间。
pp聚丙烯是什么材料

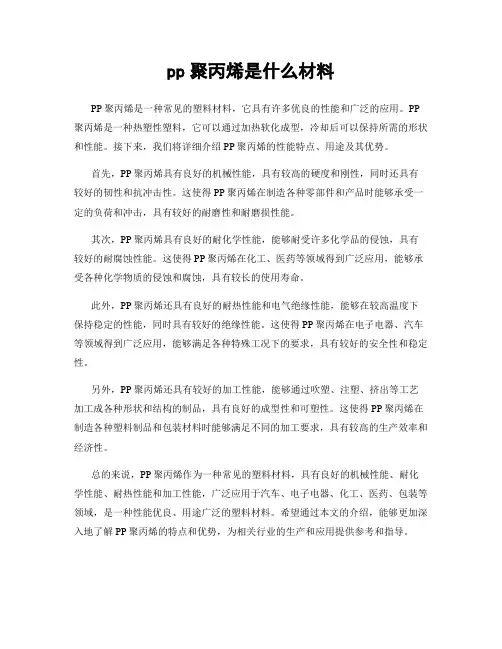

pp聚丙烯是什么材料
PP聚丙烯是一种常见的塑料材料，它具有许多优良的性能和广泛的应用。
PP 聚丙烯是一种热塑性塑料，它可以通过加热软化成型，冷却后可以保持所需的形状和性能。
接下来，我们将详细介绍PP聚丙烯的性能特点、用途及其优势。
首先，PP聚丙烯具有良好的机械性能，具有较高的硬度和刚性，同时还具有较好的韧性和抗冲击性。
这使得PP聚丙烯在制造各种零部件和产品时能够承受一定的负荷和冲击，具有较好的耐磨性和耐磨损性能。
其次，PP聚丙烯具有良好的耐化学性能，能够耐受许多化学品的侵蚀，具有较好的耐腐蚀性能。
这使得PP聚丙烯在化工、医药等领域得到广泛应用，能够承受各种化学物质的侵蚀和腐蚀，具有较长的使用寿命。
此外，PP聚丙烯还具有良好的耐热性能和电气绝缘性能，能够在较高温度下保持稳定的性能，同时具有较好的绝缘性能。
这使得PP聚丙烯在电子电器、汽车等领域得到广泛应用，能够满足各种特殊工况下的要求，具有较好的安全性和稳定性。
另外，PP聚丙烯还具有较好的加工性能，能够通过吹塑、注塑、挤出等工艺加工成各种形状和结构的制品，具有良好的成型性和可塑性。
这使得PP聚丙烯在制造各种塑料制品和包装材料时能够满足不同的加工要求，具有较高的生产效率和经济性。
总的来说，PP聚丙烯作为一种常见的塑料材料，具有良好的机械性能、耐化学性能、耐热性能和加工性能，广泛应用于汽车、电子电器、化工、医药、包装等领域，是一种性能优良、用途广泛的塑料材料。
希望通过本文的介绍，能够更加深入地了解PP聚丙烯的特点和优势，为相关行业的生产和应用提供参考和指导。
三种聚丙烯PP分类与性质优缺点
三种聚丙烯PP分类与性质优缺点聚丙烯(PP）分为均聚聚丙烯(PP—H）、嵌段（耐冲击)共聚聚丙烯（PP-B)和无规（随意)共聚聚丙烯（PP—R)，那么到底各种PP的优缺点、用途是什么呢？今天在这和大家分享一下。
1。
均聚聚丙烯（PP—H)由单一的丙烯单体聚合而成，分子链中不含乙烯单体，因此分子链的规整度很高，因此材料的结晶度高、冲击性能较差。
为改善PP—H的较脆优点：强度较好缺点:抗冲击性能较差(较脆）、韧性差、尺寸稳定性差、易老化、长期耐热稳定性能差用途：押出吹制级、扁纱级、注塑级、纤维级、吹膜级。
可用于打包带、吹瓶、刷子、绳索、编织袋、玩具、文件夹、电器用品、家庭用品、微波炉餐盒、收纳盒、包装纸膜辨别方式：火一烧拉开丝是扁形，拉得不长2。
无规(随意）共聚聚丙烯(PP—R)由丙烯单体和少量的乙烯（1-4%）单体在加热、加压和催化剂作用下共聚得到的，乙烯单体无规、随机地分布到丙烯的长链中。
乙烯的无规加入降低了聚合物的结晶度和熔点、改善了材料的冲击、长期耐静水压、长期耐热氧老化及管材加工成型等方面的性能。
PP—R分子链结构、乙烯单体含量等指标对材料的长期热稳定性、力学性能及加工性能都有着直接的影响。
乙烯单体在丙烯分子链中的分布越无规，聚丙烯性能的改变越显着。
优点:综合性能好，强度高、刚性大、耐热性能好、尺寸稳定性好、低温韧性极佳(挠曲性好），透明性好，光泽度好缺点：用途：押出吹制级、薄膜级、注塑级。
管材、收缩膜、点滴瓶、高透明容器、透明家庭用品、一次性针筒、包装纸膜辨别方式：点燃后不发黑，能拉出很长的圆丝3。
嵌段（耐冲击）共聚聚丙烯(PP—B）乙烯含量较高，一般为7~15％,但由于PP-B中两个乙烯单体及三个单体连接在一起的概率非常高，因此说明由于乙烯单体仅存在嵌段相中，并未将PP—H的规整度降低,因而达不到改善PP-H熔点、长期耐静水压、长期耐热氧老化及管材加工成型等方面的性能的目的。
优点：抗冲击性能较佳，一定程度的刚性又提高了冲击强度缺点:低透明度、低光泽度用途：押出级、注塑级。
聚丙烯pp是什么材料
聚丙烯pp是什么材料
聚丙烯（PP）是一种热塑性树脂，具有良好的机械性能和化学稳定性，被广泛
应用于包装、医疗器械、汽车零部件、家电等领域。
作为一种常见的塑料材料，聚丙烯在我们的日常生活中扮演着重要的角色。
那么，聚丙烯到底是什么材料呢？
首先，聚丙烯是由丙烯单体聚合而成的聚合物。
丙烯是一种烯烃类化合物，其
分子结构中含有双键，使得丙烯分子具有较高的反应活性。
在聚合过程中，丙烯分子通过开环聚合反应，形成线性或支化的聚合物结构，这就是聚丙烯的基本结构。
聚丙烯分子中的碳链结构使其具有较好的耐热性和耐化学性，同时也赋予了聚丙烯良好的加工性能。
其次，聚丙烯具有较高的结晶性。
由于其分子链的线性结构和较简单的分子结构，聚丙烯在晶态区域内具有较高的结晶度，这使得其具有较高的刚性和强度。
同时，聚丙烯也具有较好的耐疲劳性和耐冲击性，使其成为一种优秀的工程塑料材料。
在实际应用中，聚丙烯可以通过改变结晶度和分子结构，来调节材料的性能，满足不同领域的需求。
此外，聚丙烯还具有良好的耐化学性。
由于其分子结构中不含有芳香环结构，
聚丙烯对酸、碱等化学品具有较好的稳定性，不易发生化学反应，因此在化工领域得到广泛应用。
同时，聚丙烯还具有较好的耐候性和耐老化性，能够在户外环境中长期稳定使用。
总的来说，聚丙烯是一种具有良好机械性能、化学稳定性和加工性能的热塑性
树脂材料。
其在包装、医疗器械、汽车零部件、家电等领域的广泛应用，充分展现了其在现代工业中的重要地位。
随着科技的不断进步和人们对材料性能要求的提高，相信聚丙烯在未来会有更广阔的应用前景。
聚丙烯(PP)
聚丙烯(PP)聚丙烯Poly(propylene)：（1）聚丙烯（PP）的生产工艺聚丙烯是由丙烯，CH2=CHCH3，在Z-N金属催化剂作用下加聚而成的。
（2）聚丙烯（PP）的生产方法：①淤浆法。
在稀释剂（如己烷）中聚合，是最早工业化、也是迄今生产量最大的方法。
②液相本体法。
在70℃和3MPa的条件下，在液体丙烯中聚合。
③气相法。
在丙烯呈气态条件下聚合。
后两种方法不使用稀释剂，流程短，能耗低。
液相本体法现已显示出后来居上的优势，气相法也在迅速发展。
1、PP的分类根据结构不同分为全同聚丙烯(isotactic)和无规聚丙烯(atactic)。
一般常用的聚丙烯都是全同聚丙烯。
2、PP的特性它的分子结构与聚乙烯相似，但是碳链上相间的碳原子带有一个甲基(–CH3)。
聚丙烯比聚乙烯稍微要脆一些，熔融温度为160°C。
通常为半透明无色固体，无臭无毒。
由于结构规整而高度结晶化，故熔点高达167℃，耐热，制品可用蒸汽消毒是其突出优点。
密度0.90g/cm3，是最轻的通用塑料。
耐腐蚀，抗张强度30MPa，强度、刚性和透明性都比聚乙烯好。
缺点是耐低温冲击性差，较易老化，但可分别通过改性和添加抗氧剂予以克服。
3、PP的应用（1）注射成型制品：是聚丙烯最大的应用领域，制品有周转箱、容器、手提箱、汽车部件(汽车内饰件，如仪表盘、挡泥板、通风管、风扇、保险杠）、家用电器部件、医疗器械（一次性针筒）、器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等、日用消费品（草坪和园艺设备如剪草机和喷水器等）和家具。
（2）挤出制品：制成聚丙烯纤维，也可制成聚丙烯薄膜，其中双向拉伸薄膜的强度和透明度都大幅度提高，是重要的包装用高分子材料。
聚丙烯是用途最为广泛的通用塑料，它即可以作为塑料使用也可以纺丝制成纤维(丙纶)。
丙纶是低吸水性，高耐腐蚀性的纤维，可以用于服装和家具，特别适合织造地毯。
也可挤出或吹塑制成薄膜，再经牵伸切割为扁丝，制编织袋，或作捆扎材料——打包带。
聚丙烯(PP)特性
聚丙烯（PP）特性一、概述 (2)二、工艺特点： (2)三、制品与模具设计 (3)四、原料的准备 (3)五、成型工艺 (4)六、注意事项 (5)一、概述聚丙烯其缩写是PP ，属于结晶性高聚物。
有以下优点：质轻、价廉、无毒、无味；耐腐蚀、耐高温、机械强度高等。
在医药、食品、化工等工业中以及日常生活中有广泛的用途。
其缺点为：成型收缩性大、耐老化性和抗低温性差等不足，阻碍了其应用。
就必须应用共聚、共混、引入添加剂等来开阔其用途。
二、工艺特点：1、聚丙烯(PP)为结晶性聚合物，其结晶度达50%~70%，具有较为明显的熔点，熔点温度为164~170°C；2、热稳定性较好，分解温度可达300°C 以上，与氧接触的情况下，树脂在260°C 左右开始变黄；3、聚丙烯(PP)的熔融流动性要比聚乙烯好，如下图所示料筒温度与流动长度的关系和注射压力与流动长度注射压力与螺旋线流动长度的关系料筒温度与螺旋线流动长度的关系螺旋线流动长度，c m注射压力，MPa料筒温度，°C 螺旋线流动长度，c m的关系。
从中可以看出，熔体粘度随着注射温度和压力的上升而下降的程度比高密度聚乙烯来得明显，其中压力对熔体粘度的影响要比温度显著些。
4、熔体弹性较大且冷却凝固速度快，易产生内应力同时成型收缩率比较大(1~2.5%)并具有各向异性，在制品与模具设计时须加注意。
5、聚丙烯(PP)在成型适应性比较强，一般注塑机均可使用，但由于其密度较低(0.91)，有一个设备容量问题需加注意，通常要求制品重量不超过设备容量的50~60%，以免造成制品不足等问题。
6、对聚丙烯(PP)来说，着色剂不仅可以增加制品的美观，而且对制品的性能也有一定的作用，如碳黑可以改善其耐光性。
但是如果选用不当则适得其反，有害于制品，如酞菁系颜料骊聚丙烯(PP)的老化，初期有一定的抑制作用，但随时间的延长反而促进了制品的老化，因此在使用时需慎重考虑，仔细选择。
Polypropylene(PP)简介
HIPP 161 110 16,000
嵌段共聚物
无规共聚物
PP 原材料的特性(HIPP)
等规结构含量高的 PP有高立体性规则性的PP(HIPP) 或高结晶化 的PP(HCPP)，其原材料具有卓越的机械性能及高耐热性能。
一般PP和HIPP物性比较
单位 熔点 热变形温度 弯曲模量 ℃ kg/cm² kg/cm²
一般 PP 165 135 22,500
Polypropylene的简介
聚丙烯（PP）的简介
目录
1. PP 原材料的生产方法 2. PP 原材料的特性 3. PP Grade 介绍
PP 原材料的生产方法(定义)
PP是由碳和氢组成的线型高分子，属于烯烃类。
PP 原材料的生产方法(复合PP)
高性能的强化剂 ♣ 尺寸的优化 ♣ 粒度分布均匀 ♣ 表面处理及PP改性
♣ 提高刚性和冲击性及韧性 ♣ 提高耐热性, 除臭味 ♣ 改善收缩率 复合PP的高性能化
PP 原材料的生产方法(工艺)
丙烷 脱氢反应
丙烯
单体
聚丙烯
聚合
复合PP 复合
混炼改性
PP 原材料的特性(一般0) ▪ 表面光洁度极好 ▪ 耐热性好 ▪ 抗腐蚀性强 ▪ 刚性好 ▪ 接枝性能好 ▪ 不存在环境应力开裂问题 ▪ 绝缘性好 ▪ 有优良的抗吸湿性 ▪ 容易回收
缺点
▪ 低温冲击性能差 - 改善方法 : ① 与EP共聚 ② 与橡胶共混 ▪ 需改善耐热性和耐候性 - 改善方法 : ① 可通过热稳定剂及光稳定剂予以克 服。 ▪ 印刷, 电镀性能差 - 改善方法 : ① 使用极性材料 ② 表面处理
PP 原材料的特性(密度)
与其他原材料相比，PP具有密度低的特性，所以在减轻 产品自身重量这方面有优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分子式
┌...........CH3.┐
│..........│.....│
┼CH2—CH—┼
└...................┘n
聚丙烯（PP）系采用齐格勒-纳塔催化剂使丙烯催化聚合而得，它是分子链节排列得很规整的结晶形等规聚合物。
聚合工艺生产方法有：溶剂聚合法（淤浆法）、液相本体聚合法、气体本体聚合法和溶液聚合法4种。
但主要是溶剂法（淤浆法）聚合为主，其等规度在95%以上，分子量约8~15万。
1．性能
(1)物理性能聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90~0.91克/立方厘米，是目前所有塑料中最轻的品牌之一。
它对水特别稳定，在水中24h的吸水率仅为0.01%，分子量约8~15万。
成型性好，但因收缩率大（为1%~2.5%），厚壁制品易凹陷，对一些尺寸精度较高零件，还难于达到要求。
制品表面光泽好，易于着色。
(2)力学性能聚丙烯的结晶性高，结构规整，因而具有优良的力学性能，其屈服、拉伸、压缩强度和硬度、弹性等都比HDPE高，但在室温及低温下，由于本身的分子结构规整度高，所以冲力强度较差，分子量增大时，冲击强度也随之增大，但成型加工性能变差。
聚丙烯有突出的抗弯曲疲劳强度，如用PP注塑—体活动铰链，能承受七千万次开闭的折迭弯曲而无损坏痕迹，它的耐摩擦性能也较好，干摩擦系数与尼龙相似，但在油润滑时，其摩擦性能显然不如尼龙，PP只能用来制作PV值较低的以及不受冲击载荷的齿轮和轴承。
在表面效应方面，如在其制品表面压花、雕刻等，则比任何其它热塑性塑料都容易。
聚丙烯制品缺口特别敏感。
因而在设计模具时必须注意避免尖角存在，否则会容易产生应力集中，影响产品的使用寿命。
(3)热性能聚丙烯具有良好的耐热性。
它熔点为164~170℃，制品能在100℃以上的温度进行消毒灭菌。
在不受外力作用时，150℃也不变形，在90℃的抗应力松弛性能良好，它的脆化温度为-35℃，在低于-35℃的温度下会发生脆裂，耐寒性不如聚乙烯，若用石棉纤维和玻璃纤维增强后，有较高的热变形温度、尺寸稳定性、低温冲击性能。
(4)化学稳定性聚丙烯的化学稳定性很好，除能被浓硫酸及浓硝酸侵蚀外，对其他各种化学试剂都比较稳定，但是低分子量的脂肪烃、芳香烃和氯化烃等能使聚丙烯软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高。
所以，它适合于作各种化工管道和配件，防腐效果良好。
(5)电性能聚丙烯的高频绝缘性能良好，由于它几乎不吸水，放绝缘性能不受湿度的影响。
它有较高的介电系数，且随温度的上升，可以用来制作受热的电气绝缘制品，它的击穿电压也很高，适合用作电气配件等。
抗电压、耐电弧性好，但静电度高，与铜接触易老化。
(6)耐候性聚丙烯对紫外线很敏感，加入氧化锌、硫代丙酸二月桂脂、碳黑或类似的乳白填料等则可改善其耐老化性能。
