配电网自动化32
配网自动化方案
配网自动化方案一、引言随着电力系统的发展和电力需求的增加，传统的配电网管理方式已经不能满足现代社会对电力供应的要求。
配网自动化方案是一种利用先进的通信、控制和信息技术来实现配电网智能化管理的解决方案。
本文将详细介绍配网自动化方案的相关内容，包括方案的目标、原理、关键技术和实施步骤。
二、方案目标配网自动化方案的目标是提高配电网的可靠性、安全性和经济性，实现对配电设备的远程监控、远程控制和自动化操作。
具体目标包括：1. 提高供电可靠性：通过实时监测和快速响应，减少故障发生的时间和范围，提高供电的可靠性。
2. 提高供电质量：通过精确的电能质量监测和控制，确保供电质量满足用户需求。
3. 提高供电效率：通过智能化的负荷调度和优化配置，提高供电效率，降低能耗和成本。
4. 提高配电设备的安全性：通过实时监测和智能保护，提高配电设备的安全性，减少事故的发生。
三、方案原理配网自动化方案的原理是通过在配电网中部署传感器、监测装置、通信设备和控制装置，实现对配电设备和供电负荷的实时监测、远程控制和自动化操作。
具体原理包括：1. 传感器和监测装置：通过在配电设备上安装传感器和监测装置，实时采集电流、电压、功率等参数的数据，并将数据传输给监控中心。
2. 通信设备：通过无线通信或者有线通信技术，将传感器和监测装置采集的数据传输给监控中心，并接收监控中心的指令。
3. 控制装置：根据监控中心的指令，对配电设备进行远程控制和自动化操作，实现对供电负荷的调度和配电设备的保护。
4. 监控中心：通过监控中心对配电设备和供电负荷进行实时监测、远程控制和自动化操作，实现对配电网的智能化管理。
四、关键技术配网自动化方案涉及的关键技术包括：1. 传感器技术：包括电流传感器、电压传感器、功率传感器等，用于实时监测配电设备的运行参数。
2. 通信技术：包括无线通信技术和有线通信技术，用于传输监测数据和控制指令。
3. 控制技术：包括远程控制技术和自动化控制技术，用于对配电设备进行远程控制和自动化操作。
配电网馈线自动化技术分析
配电网馈线自动化技术分析随着电力系统的发展和智能化水平的提升，配电网馈线自动化技术逐渐成为电力行业的热点话题。
馈线自动化技术是指利用先进的电力设备、智能化系统和通信技术，对配电网中的馈线进行实时监测、分析和控制，以提高配电网的可靠性、安全性和经济性。
本文将对配电网馈线自动化技术进行深入分析，从技术原理、功能特点、应用案例等方面展开讨论。
一、技术原理配电网馈线自动化技术是基于先进的智能终端设备和通信网络构建的智能化配电系统。
其主要包括以下几个方面的技术原理：1. 智能终端设备：配电网馈线自动化系统需要利用先进的智能终端设备，如智能开关、智能保护装置、智能电能表等，实现对配电网设备状态的检测、监视、保护和控制。
这些智能终端设备具有高精度、高稳定性、快速响应等特点，能够实时采集电力系统数据，为系统的自动化运行提供可靠的数据支持。
2. 通信网络：配电网馈线自动化系统需要建立可靠的通信网络，将各个智能终端设备连接在一起，实现数据的互联互通。
通信网络可以采用有线通信、无线通信等多种技术手段，满足不同环境下的通信需求，确保系统的稳定性和可靠性。
3. 智能控制系统：配电网馈线自动化系统需要配备智能控制系统，利用先进的控制算法和逻辑判定，实现对配电网设备的自动化控制。
智能控制系统能够根据系统状态实时调整操作策略，提高系统的运行效率和安全性。
以上几个方面的技术原理共同构成了配电网馈线自动化技术的核心内容，为电力系统的智能化运行提供了重要的技术支持。
二、功能特点配电网馈线自动化技术具有以下几个主要的功能特点：1. 实时监测与控制：配电网馈线自动化技术能够实时监测配电网设备的运行状态和负荷情况，及时发现故障和异常情况，并采取相应的控制措施，保障系统的安全稳定运行。
2. 智能化分析与判断：配电网馈线自动化技术能够通过智能分析和判断技术，对电力系统的运行情况进行实时评估和分析，为系统的运行优化提供决策支持。
3. 快速故障定位与恢复：配电网馈线自动化技术能够快速定位故障点，并自动切除故障区域，实现自动化的故障恢复，缩短故障处理时间，提高系统的可靠性和供电质量。

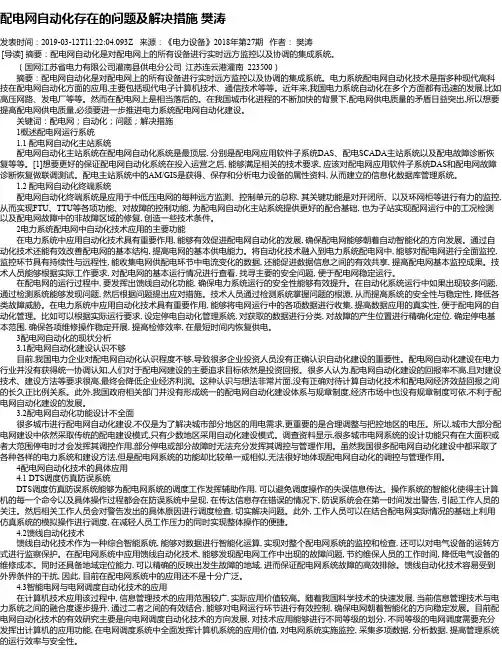

配电网自动化存在的问题及解决措施 樊涛
配电网自动化存在的问题及解决措施樊涛发表时间：2019-03-12T11:22:04.093Z 来源：《电力设备》2018年第27期作者：樊涛[导读] 摘要：配电网自动化是对配电网上的所有设备进行实时远方监控以及协调的集成系统。
（国网江苏省电力有限公司灌南县供电分公司江苏连云港灌南 223500）摘要：配电网自动化是对配电网上的所有设备进行实时远方监控以及协调的集成系统。
电力系统配电网自动化技术是指多种现代高科技在配电网自动化方面的应用,主要包括现代电子计算机技术、通信技术等等。
近年来,我国电力系统自动化在多个方面都有迅速的发展,比如高压网路、发电厂等等。
然而在配电网上是相当落后的。
在我国城市化进程的不断加快的背景下,配电网供电质量的矛盾日益突出,所以想要提高配电网供电质量,必须要进一步推进电力系统配电网自动化建设。
关键词：配电网；自动化；问题；解决措施 1概述配电网运行系统 1.1 配电网自动化主站系统配电网自动化主站系统在配电网自动化系统是最顶层, 分别是配电网应用软件子系统DAS、配电SCADA主站系统以及配电故障诊断恢复等等。
[1]想要更好的保证配电网自动化系统在投入运营之后, 能够满足相关的技术要求, 应该对配电网应用软件子系统DAS和配电网故障诊断恢复做联调测试。
配电主站系统中的AM/GIS是获得、保存和分析电力设备的属性资料, 从而建立的信息化数据库管理系统。
1.2 配电网自动化终端系统配电网自动化终端系统是应用于中低压电网的每种远方监测、控制单元的总称, 其关键功能是对开闭所、以及环网柜等进行有力的监控,从而实现FTU、TTU等各项功能、对故障的控制功能, 为配电网自动化主站系统提供更好的配合基础, 也为子站实现配网运行中的工况检测以及配电网故障中的非故障区域的修复, 创造一些技术条件。
2电力系统配电网中自动化技术应用的主要功能在电力系统中应用自动化技术具有重要作用, 能够有效促进配电网自动化的发展, 确保配电网能够朝着自动智能化的方向发展。
配网自动化设备
配网自动化设备一、引言配网自动化设备是指用于电力系统配电网的自动化控制和监测的设备，通过实时数据采集、远程控制和智能分析，提高电力系统的可靠性、安全性和运行效率。
本文将详细介绍配网自动化设备的定义、分类、功能、应用和发展趋势。
二、定义配网自动化设备是指用于配电网的自动化控制和监测的设备，包括智能终端装置、远动终端装置、自动化开关装置、故障指示器、智能电能表等。
这些设备通过与配电网的通信和数据交换，实现对配电设备的远程监测、远程操作和数据分析。
三、分类1. 智能终端装置：智能终端装置是配网自动化系统的核心设备之一，用于实时采集配电设备的状态数据，并将数据传输给上级管理系统。
智能终端装置具有数据采集、通信、远程控制等功能。
2. 远动终端装置：远动终端装置是配网自动化系统的重要组成部分，用于实现对配电设备的遥控和遥信功能。
远动终端装置可以通过通信网络与上级管理系统进行数据交换，并根据指令进行设备的远程操作。
3. 自动化开关装置：自动化开关装置是配网自动化系统的关键设备之一，用于实现对配电设备的自动控制。
自动化开关装置可以根据系统的需求和设备的状态，自动进行开关操作，提高系统的可靠性和运行效率。
4. 故障指示器：故障指示器是配网自动化系统的辅助设备，用于实时监测配电设备的运行状态，并在设备发生故障时发出警报。
故障指示器可以帮助运维人员快速定位故障点，提高故障处理的效率。
5. 智能电能表：智能电能表是配网自动化系统的重要组成部分，用于实时监测用户的用电量和用电质量。
智能电能表可以通过通信网络与上级管理系统进行数据交换，并提供用户用电信息的查询和分析功能。
四、功能1. 实时监测：配网自动化设备可以实时监测配电设备的运行状态，包括电流、电压、功率因数等。
通过实时监测，可以及时发现设备的异常情况，并采取相应的措施进行处理。
2. 远程控制：配网自动化设备可以通过通信网络与上级管理系统进行数据交换，实现对配电设备的远程控制。
配电网自动化技术DistributionAutomationTechnology-文档资料
专变及公 变监测
居民用电 信息采集
系统中的配电主 站是整个配电网 自动化系统的监 控、管理中心。 配电主站通过基 于IEC 61968的信 息交换总线或综 合数据平台与
配电子站 馈 线 自 动 化 区 域 通信网 FTU TTU … FTU … DTU
配电子站 通信网 DTU … FTU DTU
开闭 所
配电网自动化系统构成
企业GIS 应用系统 生产管理 系统PMS 营销管理 系统CIS … 企业资源 计划ERP
基于IEC61968的信息交换总线或综合数据平台(安全III区和IV区) 安全隔离 基于IEC61968的信息交换总线或综合数据平台 (安全I区和II区)
上级调度自 动化系统
配电主站 … 通信网
国外配电网自动化发展
• 工业发达国家，城市配电网络都已经成型 且网架结构比较完善，所以给配电网自动 化创造了良好的基础。 • 没有大面积搞馈线自动化，而是在一些负 荷密集区和敏感区实施馈线自动化。 • 重视配电网基础资料的管理及故障抢修管 理，通过先进的工具和手段来提高配电网 运行管理的工作效率和工作质量。
配电网自动化系统建设的难点
• （1）测控对象多 • （2）终端设备工作环境恶劣、可靠性要求 高 • （3）通信系统复杂 • （4）工作电源和操作电源获取困难 • （5）我国目前配电网现状落后
国内配电自动化系统建设概况
柱上 开关
重要 配变
柱上 开关
环网 柜
环网 柜
柱上 开关
实现配电网自动化的意义
• 1．提高供电可靠性
（1）缩小故障影响范围 （2）缩短事故处理所需的时间
• 2．提高供电经济性 • 3．提高供电能力 • 4．降低劳动强度，提高管理水平和服务质量
配网自动化的复习资料
配电网自动化复习资料一、判断题：1.配电管理系统（DMS）主要包括：SCADA、负荷管理（LM）、自动绘图和设备管理AM/FM、投诉电话热线（TC）等功能。
（√）2.EMS中对某一量测采样是指以某一时间间隔保存到历史数据库，以便日后查看。
时间间隔通常有1秒、5秒、1分钟、5分钟等，一旦对某一量测定义好采样间隔就不能再更改。
（×）3.为了分析事故，在一些断路器发生事故跳闸时，系统自动把事故生后一段时间的有关遥测量记录下来，这种功能称为事故追忆（×）4.SOE中记录的时间是信息发送到SCADA系统的时间。
（×）5.判断系统发生预想事故后电压是否越限和线路是否过负荷的分析称为动态安全分析。
（×）6.EMS中的PAS应用软件，一般有两种工作模式：实时模式和研究模式。
（√）7.网络结线分析时，按开关状态和网络元件状态将母线模型化为网络物理结点模型，并将有电气联系的结点集合化为岛。
（×）8.状态估计是高维线性方程的加权最小二乘解问题。
（×）9.提高负荷预测精度的主要途径是硬件要好。
（×）10.判断系统发生预想事故后系统是否失去稳定的分析称之为静态安全分析。
判断系统发生预想事故后电压是否越限和线路是否过负荷的分析称为动态安全分析。
（×）11.网络拓扑是调度自动化系统应用功能中的最基本功能。
它根据遥信信息确定地区电网的电气连接状态，并将网络的物理模型转换为数学模型。
（√）12.电力系统状态估计就是利用实时量测系统的冗余性,应用估计算法来检测与剔除坏数据。
其作用是提高数据精度及保持数据的前后一致性,为网络分析提供可信的实时潮流数据。
（√）13．电力系统状态估计是根据SCADA系统提供的实时信息，给出电网内各母线电压（幅值和相角）和功率的估计值；主要完成遥信及遥测初检、网络拓扑分析、量测系统可观测性分析、不良数据辨识、母线负荷预报模型的维护、变压器分接头估计、量测误差估计等功能。
配电网自动化系统的技术特点及组成
浅析配电网自动化系统的技术特点及组成摘要：配网自动化是对配电网上的设备进行远方实时监视、协调及控制的一个集成自动化系统。
配电自动化主站系统是配电自动化系统的核心，监视整个配网实时运行状况，管理整个配网的运行设备。
从而改进供电质量，与用户建立更密切更负责的关系，以合理的价格满足用户要求的多样性，力求供电经济性最好，企业管理更为有效。
本文主要对配电网运行管理自动化系统技术特点及组成等方面进行了探讨。
关键词：配网自动化运行管理信息技术一、配电网自动化的要求（一）终端设备工作环境。
对于输电网自动化系统的终端设备，一般安装在变电站里，运行环境温度在0℃至55℃范围，但是配电网自动化系统中，有大量的终端设备是安装在室外的，满足设备运行性能指标要求的环境温度在-25℃至65℃范围，湿度要求为95%。
此外，还要满足防风雨、散热、防雷电等技术要求。
（二）可靠性。
对于配电网自动化系统中的终端设备进行远方控制非常频繁，因此对其可靠性要求很高。
（三）组网。
配电网自动化系统的测控对象为进线变电站、配电变电所、10kv开闭所、分段开关、并联补偿电容器用户电能表和重要负荷等，因此站点一般会有成百上千甚至上万个之多。
在这种条件下，不仅对系统的组织带来较大的困难，而且在配电网自动化中心的计算机上处理的信息量也十分庞大。
（四）配套。
需要与配电网的改造配套进行，例如配电网环网化、配电线分段化等。
没有配电网的科学拓扑结构，配电网自动化的系统、组织方式也难以确定。
二、配电自动化系统的组成配电自动化是指利用现代电子计算机、通信及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化。
配电自动化系统包含以下四个方面：（一）变电站自动化系统：指应用自动控制技术和信息处理与传输技术，通过计算机硬软件系统或自动装置代替人工对变电站进行监控、测量和运行操作的一种自动化系统。
配电网自动化技术报告范文
配电网自动化技术报告范文引言配电网是指从输电网到终端用户的电力输送系统。
它的稳定运行对于电力供应的可靠性至关重要。
然而，传统的配电网存在诸多问题，如电压波动、短路故障等。
为了提高配电网的可靠性和安全性，配电网自动化技术应运而生。
技术背景在传统的配电网中，运行和维护需要大量的人力和物力投入。
由于缺乏实时监测和故障诊断能力，故障的修复往往需要较长的时间，给用户带来不便。
此外，传统的配电网缺乏对网络状态的实时控制，导致电力供需不平衡，影响电网的稳定运行。
为了解决这些问题，配电网自动化技术应运而生。
该技术利用先进的通信和信息处理技术，实现配电设备的实时监控、故障诊断和自动控制，从而提高配电网的可靠性和安全性。
技术原理配电网自动化技术主要包括以下几个方面：实时监测通过在配电设备上安装传感器，实时监测设备的运行状态。
通过对各个设备的电流、电压、温度等参数进行监测，及时发现设备运行异常，避免因设备故障导致供电中断。
故障诊断通过与传感器的配合，配电网自动化系统能够对设备故障进行精确的诊断。
一旦检测到设备故障，系统将及时发送告警信息给维修人员，并提供故障位置和详细信息，加速故障的排除。
自动控制配电网自动化技术还可以实现对配电设备的自动控制。
通过远程控制设备的运行状态，可以根据实时电网负荷情况进行调节，保持电网供需平衡。
此外，还可以通过自动切换系统来实现对电力故障的快速修复，减少用户用电中断的时间。
技术应用配电网自动化技术已经在实际应用中取得了广泛的应用。
以下是几个典型的应用场景：线路监测通过在配电线路上部署传感器，实时监测电流和电压的变化。
通过分析数据，可以判断线路的负荷情况，及时发现问题，并采取相应的措施进行调整，确保供电的稳定性。
设备监控在配电设备上安装传感器，实时监测设备的运行状态。
通过对设备的电流、电压等参数进行监测，可以判断设备是否正常运行，一旦发现故障，系统将自动报警，并提供相应的故障诊断信息。
自动切换系统通过自动切换系统，当配电设备发生故障时，可以自动切换到备用设备，保持用户的用电不中断。
配电终端解决方案
基本功能
三、通信接入 支持多串口、以太网口等通信介质 支持IEC61870-5-104、IEC61870-5-101 、DNP3.0、MODBUS等通信协议
支持光交换机、光猫、无线、载波等通信接口
支持以太网总线以及高速CAN总线的内部双总线通信方式 三遥功能模块独立配置 根据需求扩展容量配置 支持通信配置主备互换
DA故障处理功能：可以快速实现多电源点之间的故障识别、故障上传
（定位）、故障隔离以及非故障区域的恢复； 支持常规DTU/FTU，能灵活配置适应电流型DA和电压型DA； 支持网络保护（面保护、对等通信），在没有主站情况下迅速查找和 隔离故障； 支持看门狗控制器功能，迅速切除用户分支线故障； 带重合功能的设备安装在变电站出口第一个开关替代出口开关，避免 出口开关频繁跳闸
2倍额定电流连续工作，20倍额定电流工作1S 12U36I DC24V/DC48V 1ms 72个 0～60000ms可设 无源/有源 功率继电器 AC250V、DC24V、DC48V、DC220V、DC160V； 12组合/分 18组合/分 18U54I DC24V/DC48V 1ms 96个
遥信输入
二遥动作DTU
动作型DTU 动作型DTU
二维码 (20x20)
二维码 (20x20)
O
O
O
O
二遥动作DTU
顶视图
正视图
电流接口
右侧视图
二遥动作DTU
相间保护功能：具备相间过流及速断保护功能，发生短路故障时能快速判别并切除故 障；与上级断路器保护延时不能配合时，发生相间短路故障，与上级断路器同时动作。
三遥FTU
主要功能配置：
配电网自动化课程小结
配电网自动化课程小结
标题：配电网自动化课程小结
引言概述：
配电网自动化是电力系统中的重要组成部份，通过引入先进的信息技术和智能设备，实现对配电网的监控、控制和管理。
在配电网自动化课程中，学习者将了解配电网自动化的基本概念、技术原理和应用实践，为今后从事电力系统自动化领域的工作奠定基础。
一、配电网自动化概述
1.1 配电网自动化的定义和作用
1.2 配电网自动化的发展历程
1.3 配电网自动化的关键技术和设备
二、配电网监控与管理
2.1 配电网监控系统的组成和功能
2.2 配电网监控系统的实时数据采集和处理
2.3 配电网管理系统的运行状态分析和优化调度
三、配电网保护与控制
3.1 配电网保护装置的种类和原理
3.2 配电网保护装置的动作逻辑和动作原因分析
3.3 配电网控制系统的分布式控制和协调运行
四、智能配电网技术应用
4.1 智能配电网的概念和特点
4.2 智能配电网的智能感知和智能控制技术
4.3 智能配电网的智能调度和智能优化应用
五、配电网自动化系统实践案例
5.1 配电网自动化系统在城市配电网中的应用案例
5.2 配电网自动化系统在工业园区配电网中的应用案例
5.3 配电网自动化系统在新能源配电网中的应用案例
结语：
通过配电网自动化课程的学习，我们深入了解了配电网自动化的基本原理和技术应用，为今后在电力系统自动化领域的工作提供了坚实的基础。
配电网自动化的发展将进一步提高电力系统的安全性、可靠性和经济性，促进电力行业的可持续发展。
希翼我们能够将所学知识应用到实际工作中，为推动配电网自动化技术的发展贡献自己的力量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
– 各种接地方式发生故障时状况
• 正常运行时，对电网无影响，故障时，将产生影响。
– 中性点接地方式对配网自动化的影响
• 配电网中，单相接地故障占故障总数的70%。 • 中性点不接地系统或小电流接地系统中，馈线自动化系统
无法启动故障隔离。
配电网自动化32
2.5 配电网一次设备
• 一次设备
– 分段器
• 是一种智能化的负荷开关，能够和断路器或重合器配合使用。
2020/12/20
配电网自动化32
预备知识
• 课程内容
– 1．配电自动化概述 – 2．配电网络及一次设备 – 3．配电自动化及其实现方式 – 4．配电自动化通信系统 – 5．配电自动化远方终端技术 – 6．配电SCADA系统 – 7．配电管理自动化系统 – 8．配电管理自动化系统的设计与实现
2020/12/20
• 架空导线 • 电缆 • 负荷接入
– 起步阶段配网自动化的主要工作
• 建立实时监控系统 • 实施馈线自动化
2020/12/20
配电网自动化32
1.2 国内配电自动化现状
– 其它工作
• DMS (Distribution Management System)
– LM, Load Management – AM, Automated Mapping – FM, Facilities Management – GIS, Geographic Information System
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
电缆；
• 电缆型号的选择：一般优先选用交联聚乙烯绝缘电缆。 • 电缆敷设方法有直埋式、电缆沟敷设和排管敷设等方法。
配电网自动化32
2.4 中性点接地方式
• 中性点接地方式
– 220kv,110kv 直接接地 – 35kv 经消弧线圈接地 – 10kv 不接地或经消弧线圈接地 – 380/220V 直接接地
• （2）高压配电网中一条架空线或一条电缆或变压器中一 组降压变压器发生故障停运时：1在正常情况下，除故障 段外不能停电，并不得发生电压过低和设备不允许的过负 荷；2在计划停运情况下，又发生故障停运时，允许部分 停电，但应在规定时间内恢复供电。
• （3）低压电网中当一台变压器或电网发生故障时，允许 部分停电，但应尽量将完好的区段在规定时间内切换至邻 近电网恢复供电。
配电网自动化32
2.2 变配电站
• 变配电站
– 变电站选址的基本原则
• 尽量接近该变电站的供电中心，以节省线路投资和供电损 耗；
• 交通方便，便于设备运输和检修、值班等； • 具有进出线路走廊位置，靠近规划的变电站已有高压线路； • 对周围环境影响小，如远离通信塔、机场、军用仓库、电
视台、危险品贮藏地、油库等； • 征用土地困难小。
• （4）主接线应满足该变配电站在电网中地位的功能要求； • （5）设计或选择的变配电站主接线应符合节省投资，运
行费用低的经济原则。
配电网自动化32
2.2 变配电站
配电网自动化32
2.2 变配电站
配电网自动化32
2.2 变配电站
– 供电安全“N-1”准则
• （1）高压变电所中失去任一回路进线或一组降压变压器 时，必须保证向下一级配电网供电；
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
配电网自动化32
• DSM (Demand Side Management) • SAS (Substation Automation System) • AMR (Automatic Meter Reading)
2020/12/20
配电网自动化32
1.3 国外配电自动化现状
• 国外配电自动化现状
– 起步早 – 配网结构特点
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
2020/12/20
配电网自动化32
1.1 引言
• 电力系统考核指标
– 供电可靠性
• 城市：＞99.9% • 大城市中心：＞99.99%
– 电能质量
• 电压合格率：＞98% • 其它指标
2020/12/20
配电网自动化32
1.2 国内配电自动化现状
• 国内配电自动化现状
– 起步晚（比国外发达国家滞后20年） – 配网结构的有自身特点
配电网自动化32
2.1 配电网络
• 配电网络设计原则：
– 每段线路分段一般以３－５段为宜； – 大的分支线可安装分支开关； – 每段线路下接的柱上变压器和高压用户以8～10个
为宜； – 中压供电半径一般为2.5～3km； – 主干线截面电缆以240mm2、架空线以185～
240mm2为宜； – 负荷率宜在60%以下。
配电网自动化32
2020/12/20
配电网自动化32
预备知识
• 课程简介
– 课程名称：配网自动化 – 授课教师：陈歆技 – 通信地址：东南大学电气工程学院 –Email: chenfly163@
2020/12/20
配电网自动化32
预备知识
• 课程的地位与任务
– 本课程是为电气工程及其自动化专业四年级学生开 设的一门专业选修课程。配电自动化是当前国内外 电力行业前沿技术之一，特别是电力走向市场和信 息技术快速发展的今天，逐步开发建设配电自动化 系统已是大势所趋。开设本课程的目的是使学生掌 握有关电力系统专业方面配电自动化的基础知识， 以便走上工作岗位后，能够深入理解和应用所学知 识解决生产实际问题。本课程的先修课程是《电路 基础》、《信息通信网络概论》、《电能系统基础》 和其它相关基础课程，学生需要具备电力系统的相 关基础知识。本课程的主要任务是通过讲课、阅读 资料使学生掌握配电自动化所需要的基础知识和技 能，掌握处理复杂问题的一般方法。
• 城市外围：单环、双环或双回路 • 市区或农村：辐射网、环网、网格式网、复合式网或
“4X6”网
– 通信及自动化程度高
• 美国长岛电力公司配电自动化系统
– 减少停电时间
• 年平均停电时间纽约109min,曼哈顿地区9min
– 主要功能：
• SCADA、AM\FM\GIS、负荷控制(LC)等。
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
配电网自动化32
2020/12/20
– 重合分段器
• 是一种带有自动重合功能和智能判据的负荷开关，又称自动配电 开关。
• Ｘ时限是重合分段器端电压恢复至自动合闸的时延； • Ｙ时限是重合分段器合闸后又失压的时限；如未超过此时
限，重合分段器分闸后闭锁，不再重合。 – 重合器
• 是一种带有自动重合功能和智能判据的负荷开关。
– 负荷开关
• 是在配电网络中应用最广泛的一种配电设备。能够分合正常负荷 电流。
• 考核方式
– 大作业 – 开卷
• 总评成绩构成：
– 期末考试60%；大作业40%
2020/12/20
配电网自动化32
第一章、概述
• 本章主要内容
– 1、引言 – 2、国内配电自动化现状 – 3、国外配电自动化现状
2020/12/20
配电网自动化32
1.1 引言
• 基本概念：
– 电力系统 – 配电系统 – 低压、中压和高压
– [2]谷永清主编，配电系统自动化，中国电力出版社， 2004
– [3]王明俊，于尔铿，等• 配电系统自动化及其发展。 中国电力出版社，1998
2020/12/20
配电网自动化32
预备知识
• 学习方法
– 1、认真消化课堂内容 – 2、完成课后作业 – 3、平时注意积累知识点 – 4、有疑问及时与教师联系
• L:负荷数，A:地域面积，d单位面积负荷数
– 网络接线
