阿贝折射仪2WAJ
目镜放大倍数
2×
读数放大倍数
30×
质量（净重）
2.6kg
外表尺寸（长、宽、高）
27cm×18cm×37cm
比较测色仪(色度仪) WSL-2
描述:
可应用于油脂、香料、粮食、食品、果酱、塑料、纺织、橡胶等物质颜色的测量。
特点：
通过目视颜色匹配法用国际公认的罗维朋色标度来测量各种透射或反射样品的色度。颜色测量精确方便。
主要技术参数
测量范围
红色R0.1-R79.9罗维朋单位
黄色Y0.1-Y79.9罗维朋单位
蓝色B0.1-B49.9罗维朋单位
中信色泽N0.1-N3.9罗维朋单位
最小读数
0.1罗维朋单位
质量
7kg
电源
220V±22V 50Hz
外形
640mm×440mm×300mm
阿贝折射仪2WAJ
描述：
测定液体或固体的折射率nD、平均色散nF-nC和蔗糖溶液（Brix）。是制糖、制药、食品、石油、化工生产、科研教学部门的检测分析。水浴。
主要技术参数：
测定范围（nD）
(Brix)
1.3000-1.7000
0-95%
测量准确度(nD)
2WA-J 阿贝折射仪使用说明书
2WA-J 阿贝折射仪使用说明书一、仪器用途2WA-J阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n f-n C的仪器（其中以测液体为主），如仪器上接恒温器，则可测定温度为0°~70℃内的折射率n D。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。
本仪器能测出蔗糖溶液内含糖量浓度的百分数（0~95%，相当于折射率为1.333~1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。
二、仪器规格测量范围：n D n D 1.3000~1.7000测量准确度（n D）±0.0002仪器质量： 2.6㎏仪器体积：100×200×240mm三、仪器工作原理间简述折射仪的基本原理即为折射定律：n1sinθ1= n2sinθ2，n1、n2为交界面的两侧的两种介质的折射率, θ1为入射角，θ2为折射角（图A）图A 图B 若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理（图B）。
在图C（中），当不同角度光线射入BA面时，其折射角都大于ⅰ，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，如图C（右）所示明暗分界处即为临界角的位置。
设待测物体的折射率为n，折射棱镜的折射率为n1，如图C（左）所示。
若n1＞n，根据折射定律,沿BA掠射的光线经AB面折射后以全反射临界角α进入折射棱镜，然后以折射角i从AC面出射至空气中。
以这条光线为界，所有入射角小于90°的入射光线经AB面折射后的折射角都小于α临界角，且均在这条光线的下方，所有入射角大于90°的人射光线被棱镜的金属外套挡住，不能进入折射棱镜。
透明材料折射率测量
实验名称：透明材料折射率测量仪器与用具：2WAJ型阿贝折射仪、蒸馏水、脱酯棉、无水乙醇、葡萄糖溶液、滴管、螺丝刀等实验目的： 1、理解全反射原理及其应用，学会使用阿贝折射仪测量折射率；2、测量无水乙醇的折射率；3、测量葡萄糖溶液的浓度。
注意：实验报告要书写规范、完整，内容包括实验名称、实验者基本信息、实验仪器与用具、实验目的、实验原理、实验内容与步骤、数据记录与处理、实验结论与分析、思考题、注意事项等。
折射率是透明材料的重要光学常数。
本实验应用阿贝折射仪采用建立在全反射原理基础上的掠入射法（全反射法）测量透明物质的折射率。
测量透明材料折射率最常用的方法是最小偏向角法和全反射法，前者具有测量精度高，被测折射率的大小不受限制等优点，但是被测材料要制成棱镜，而且对棱镜的技术条件要求高，不便快速测量；全反射法属于比较测量,虽然测量准确度较低(大约ΔnD=3×10-4),被测折射率的大小受到限制(nD大约为1.3~1.7),但是全反射法具有操作方便迅速,环境条件要求低,不需要单色光源等优点。
阿贝折射仪就是利用全反射法制成的,专门用于测量透明或半透明液体或固体折射率及平均色散的仪器,它还能测量糖溶液的含糖浓度。
它是石油、油脂、制药、制漆、制糖和日用化学工业、地质勘察等有关工矿、学校及科研单位不可缺少的常用设备之一。
通过本实验，学会阿贝折射仪的调整和使用方法；掌握用掠入射法测定物质的折射率；测量酒精的折射率和葡萄糖溶液的浓度。
【实验原理】应用阿贝折射仪测量物质的折射率的方法是建立在全反射原理基础上的掠入射法。
（认真阅读实验讲义P216~220内容，弄清实验原理和内容）在阿贝折射仪中，实际上是用转动棱镜的方法去改变i，以适应不同折射率n1值的测量。
而读数望远镜中的标尺(分度盘)，则已按(5.1.5)式将出射角i换算成折射率值标出,故现场中的读数即为被测物质的折射率。
阿贝折射仪的设计特别考虑了糖溶液的浓度与其折射率的对应关系，将其浓度值在刻度盘上直观地显示出来，可以方便地直接测量糖溶液的浓度。
阿贝折射仪原理
阿贝折射仪原理
阿贝折射仪是一种用来测量液体折射率的仪器，它基于阿贝原理，利用光线在不同介质中的折射现象来测量物质的折射率。
阿贝折射仪主要由光源、准直器、物镜、物样品架、目镜、目样品架、测量尺等部分组成。
在使用阿贝折射仪时，首先需要将待测液体样品放置在样品架上，然后通过调节目镜的焦距，观察样品中的光线折射现象，最终通过测量尺来确定折射率。
阿贝折射仪的原理是基于光线在不同介质中传播时会发生折射的现象。
当光线从一种介质射入另一种介质时，光线会发生折射现象，其折射角与入射角之间存在一定的关系，这就是著名的斯涅尔定律。
阿贝折射仪利用这一原理，通过测量光线在不同介质中的折射角，从而确定样品的折射率。
在使用阿贝折射仪时，需要注意一些影响测量精度的因素。
首先是光源的稳定性，光源的稳定性直接影响到测量结果的准确性。
其次是样品的准备，样品的纯度和清洁度会直接影响到测量结果。
另外，操作人员的技术水平和经验也会对测量结果产生影响。
除了用于测量液体样品的折射率，阿贝折射仪还可以用于测量
固体样品的折射率。
在测量固体样品时，需要将样品放置在样品架上，然后通过调节目镜的焦距，观察样品中的光线折射现象，最终通过测量尺来确定折射率。
总的来说，阿贝折射仪是一种简单、快捷、准确的测量仪器，它基于阿贝原理，利用光线在不同介质中的折射现象来测量物质的折射率。
在实际应用中，阿贝折射仪被广泛应用于化学、生物、医药等领域，为科研工作者提供了便利。
希望本文对阿贝折射仪原理有所帮助，谢谢阅读。
阿贝折射仪使用方法
阿贝折射仪使用方法1.预热阿贝折射仪：将阿贝折射仪接通电源，待其达到稳定工作状态，通常需要预热15-30分钟。
2.调节测量室温度：使用温度控制器调节阿贝折射仪的测量室温度，通常将其设定为20摄氏度。
3.准备样品：选择需要测量折射率的样品，通常液体样品用供液笔或小瓶装，固体样品用切片或粉末状。
4.校准：放入一个已知折射率的标准样品，通过调节阿贝折射仪上的读数调节旋钮，使得读数与标准样品的折射率一致。
通常使用具有已知折射率的液体作为标准样品。
5.测量样品：将待测样品放入样品槽，轻轻调节阿贝折射仪上的读数调节旋钮，使得读数在刻度盘上对准。
6.读取折射率：通过阿贝折射仪上的读数盘上的刻度，即可读取出样品的折射率。
7.清洁样品槽：使用清洁纯净的溶剂，将样品槽彻底清洗干净，以免影响下一次的测量。
8.关闭仪器：使用完毕后，关闭阿贝折射仪的电源。
需要注意的是，在使用阿贝折射仪时，应保持仪器的稳定温度和湿度，以及使用干净的样品槽和仪器表面，以避免影响测量结果的精确度。
同时，还需注意使用范围内的样品，避免使用过大或过小的样品。
在进行阿贝折射仪的测量时1.温度湿度的影响：阿贝折射仪的工作温度一般设定在20摄氏度，但如果环境温度较高，可以提前调节至30摄氏度，然后再调节至20摄氏度，以保证测量的准确性。
2.遮光：阿贝折射仪测量时，应将光线射入样品后，使用遮光罩遮挡光源，以免干扰测量结果。
3.刻度的读取：在读取刻度盘上的读数时，应将眼睛与读数的刻度盘垂直，并将目光对准刻度的底部，这样读数更加准确。
4.校准：在校准时，需要选取与待测样品折射率接近的标准样品，并进行精确调节，保证校准的准确性。
5.重复测量：为了获得更精确的测量值，可以重复测量多次，然后取平均值作为最后的测量结果。
总之，阿贝折射仪具有使用简单、测量快速、精度较高等特点，但在使用过程中需要注意仪器的稳定性、样品的选择和准备，以及环境条件的控制，才能获得准确可靠的测量结果。
阿贝折射仪使用说明（最全）
阿贝折射仪1.阿贝折射仪的用途阿贝折射仪是可直接用来测量液体的折射率，定量地分析溶液的成分，建言液体的纯度。
建言液体的纯度。
阿贝折射仪是测定分子结构的重要仪器，阿贝折射仪是测定分子结构的重要仪器，因为折射因为折射率与物质内部的分子运动状态有关，所以测定折射率在结构化学方面也是很重要的，比如求算物质摩尔折射率、摩尔质量、密度、极性分子的偶极距等都需要折射率的数据。
阿贝折射仪测定折射率时有许多优点：所需用的样品很少，数滴液体即可进行测量；测量精度高（折射率精确到1×1×1010-4），重现性好；测定方法简便，无需特殊光源设备，普通日光或其他日光即可；棱镜有夹层，棱镜有夹层，可通恒温水流，可通恒温水流，保持所需的制定温度。
保持所需的制定温度。
它是物理化学实验室它是物理化学实验室和科研工作中较常用的一种光学仪器。
和科研工作中较常用的一种光学仪器。
近年来，近年来，随着技术的发展，随着技术的发展，该仪器该仪器也在不断地更新。
也在不断地更新。
2.仪器描述阿贝折射仪的光学系统由望远系统和读数系统组成，如图阿贝折射仪的光学系统由望远系统和读数系统组成，如图1所示。
所示。
望远系统。
光线进入进光棱镜1与折射棱镜2之间有一微小均匀的间隙，被测液体就放在此空隙内。
当光线（太阳光或日光灯）射入进光棱镜1时便在磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经折射棱镜2产生一束折射角均大于出射角度i 的光线。
由摆动反射镜3将此束光线射入消色散棱镜组4，此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是可获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散。
再由望远镜5将此明暗分界线成像于分划板将此明暗分界线成像于分划板 7 7上，分划板上有十字分划线，通过目镜8能看到如图2上部分所示的象。
上部分所示的象。
读数系统。
光线经聚光镜12照明刻度板1111（刻度板与摆动反射镜（刻度板与摆动反射镜3连成一体．．．．同时绕刻度中心作回转运动）。

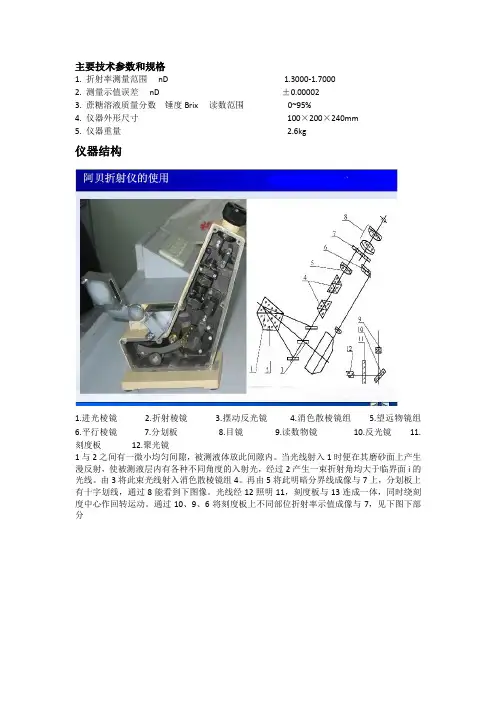

阿贝折射仪2wa-j操作说明
主要技术参数和规格1. 折射率测量范围nD 1.3000-1.70002. 测量示值误差nD ±0.000023. 蔗糖溶液质量分数锤度Brix读数范围0~95%4. 仪器外形尺寸100×200×240mm5. 仪器重量 2.6kg仪器结构1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10.反光镜11.刻度板12.聚光镜1与2之间有一微小均匀间隙，被测液体放此间隙内。
当光线射入1时便在其磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经过2产生一束折射角均大于临界面i的光线。
由3将此束光线射入消色散棱镜组4。
再由5将此明暗分界线成像与7上，分划板上有十字划线，通过8能看到下图像。
光线经12照明11，刻度板与13连成一体，同时绕刻度中心作回转运动。
通过10、9、6将刻度板上不同部位折射率示值成像与7，见下图下部分操作步骤及使用方法准备工作1. 在开始测定前必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜的抛光面加1-2滴溴代萘再贴上标准试样的抛光面当读数视场指示于标准试样上之值时观察望远镜内明暗分界线是否在十字线中间若有偏差则用螺丝刀微量旋转小孔内的螺钉带动物镜偏摆使分界线相位移至十字线中心。
通过反复地观察与校正。
使示值的起始误差降至最小包括操作者的瞄准误差。
校正完毕后在以后的测定过程中不允许随意再动此部位。
在日常的测量工作中一般不需校正仪器如对所测的折射率示值有怀疑时可按上述方法进行检验是否有起始误差如有误差应进行校正。
2. 每次测定工作之前及进行示值校准时必须将进光棱镜的毛面折射棱镜的抛光面及标准试样的抛光面用无水酒精与乙醚(1:1)的混合液和脱脂棉花轻擦干净以免留有其他物质影响成相清晰度和测量准确度。
测定工作1. 测定透明、半透明液体将被测液体用干净滴管加在折射棱镜表面并将进光棱镜盖上用手轮锁紧要求液层均匀充满视场无气泡。
阿贝折射仪使用说明(最全)
阿贝折射仪使用说明(最全) 大家好，今天我要给大家详细介绍一下阿贝折射仪的使用方法。
我们要明确阿贝折射仪的用途，它是一种用来测量液体或气体的折射率的仪器，广泛应用于化工、制药、食品等行业。
那么，阿贝折射仪的使用方法是怎样的呢？接下来，我将从以下三个方面为大家进行详细介绍。
一、准备工作在使用阿贝折射仪之前，我们需要做好一些准备工作。
要确保阿贝折射仪的光学系统和机械系统都处于正常工作状态。
这包括检查光源是否正常、目镜和物镜是否干净、调节焦距等。
我们还需要准备好待测样品。
一般来说，我们可以选择水或纯乙醇作为待测样品。
将样品倒入阿贝折射仪的样品槽中，然后将样品槽盖好，以防污染。
二、测量步骤1. 打开阿贝折射仪电源开关，将光路调至自动聚焦模式。
此时，光路会自动对准样品，使样品表面尽可能平整。
如果光路未对准，可以通过调整样品槽前后位置或旋转样品槽来实现。
2. 观察阿贝折射仪的读数盘，找到一个合适的刻度值。
这个刻度值对应的是待测样品的折射率。
在实际操作过程中，我们可能需要根据实际情况调整聚焦距离，以获得更准确的测量结果。
3. 测量完成后，记得关闭阿贝折射仪电源开关，以节省能源。
还要注意清洁光学系统和机械系统，保持仪器的整洁。
三、注意事项在使用阿贝折射仪的过程中，我们需要注意以下几点：1. 阿贝折射仪的使用环境应保持干燥、清洁。
避免在潮湿、灰尘较多的环境中使用，以免影响测量结果。
2. 在测量过程中，要确保待测样品的质量和形状符合要求。
过于粗糙或形状不规则的样品可能会影响测量结果的准确性。
3. 阿贝折射仪的维护保养非常重要。
定期检查光学系统和机械系统的清洁程度，及时更换损坏的部件，可以保证仪器的长期稳定运行。
通过以上三个方面的介绍，相信大家对阿贝折射仪的使用方法有了更加清晰的认识。
希望大家能够认真学习和掌握这些知识，为自己的科研工作提供有力的支持。
祝愿大家在科研道路上取得更多的成果！。
阿贝折射仪WAYW标准操作规程
福建中合医药股份有限公司GMP文件1 目的：制定一个阿贝折射仪操作规程，保证其正确使用2 依据：WYA-2W阿贝折射仪说明书3 适用范围：阿贝折射仪的使用操作4 责任者：QC主管、QC检验员5 规程内容：5.1 准备工作5.1.1 在开始测定前，必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜抛光面加1-2滴溴代萘。
再贴上标准试样的抛光面，当读数视场指示标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转。
5.1.2 开始测定之前必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测定精度。
（若用乙醚或酒精清洗必须等干后再加入被测液体。
）5.2 测定工作5.2.1 将棱镜表面擦干净后把待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。
（若被测液体为易挥发物则在测定过程中须用针筒在棱镜组侧面的一小孔内加以补充）。
5.2.2 调节两反光镜使二镜筒视场明亮。
5.2.3 旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读书镜视场右边所指示刻度值。
5.2.4 测量固体时，固体上需有二个互成垂直的抛光面。
测定时，不用反光镜及进光棱镜，将固体一抛光面用溴代萘粘在折射棱镜上，另一抛光面向上，其他操作与上同。
若被测固体的折射率大于1.66，则不应用溴代萘粘固体而改用二碘甲烷。
5.2.5 当测量半透明固体时，固体上需有一个抛光面，测量时将固体的一个抛光面用溴代萘粘在折射棱镜上，取下保护罩作为进光面，利用反射光来测量，具体操作同上。
5.2.6 测量糖溶液内含糖量浓度时，操作与测量液体折射率时，应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。
5.2.7 测定色散值时，转动阿米西棱镜手轮，直到视场中明暗分界线无颜色为止，此时在色散值刻度圈记下所指示出的刻度值Z再记下其折射率nD 。
WAY(2WAJ)阿贝折射仪
WAY（2WAJ）阿贝折射仪⏹仪器用途阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n F－n C的仪器（其中以测透明液体为主），如仪器上接恒温器，则可测定温度为0℃－70℃内的折射率n D。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、及色散大小等。
本仪器能测出蔗糖溶液的质量分数（锤度Brix）（0－95%，相当于折射率为1.333－1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业和地质勘察等有关工厂、学校及有关科研单位不可缺少的常用设备之一。
⏹主要技术参数和规格1.折射率测量范围（n D）： 1.3000-1.70002.测量示值误差（n D）±0.000023.蔗糖溶液质量分数（锤度Brix）读数范围：0~95%4.仪器外形尺寸：100×200×240mm5.仪器重量： 2.6kg⏹操作步骤及使用方法●准备工作：1.在开始测定前，必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜的抛光面加1－2滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动物镜偏摆，使分界线相位移至十字线中心。
通过反复地观察与校正。
使示值的起始误差降至最小（包括操作者的瞄准误差）。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
在日常的测量工作中一般不需校正仪器，如对所测的折射率示值有怀疑时，可按上述方法进行检验，是否有起始误差，如有误差应进行校正。
2.每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1：1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成相清晰度和测量准确度。
●测定工作1.测定透明、半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。
阿贝折射仪标准操作规程
1.33358
1.33352
1.33346
1.33339
1.33331
1.33324
1.33316
0.00600
0.00600
0.00599
0.00599
0.00599
0.00599
0.00598
0.00598
0.00598
26
27
28
29
30
31
32
33
34
1.33240
1.33229
阿贝折射仪标准操作规程
题目：阿贝折射仪标准操作规程
编码：
起草：
日期：
审核：
日期：
批准：
日期：
生效日期：
颁发部门：生产部
分发部门：质控部、研发部、生产班组
变更记载：修改号：
批准日期：执行日期：
变更原因及目的：
目的：建立一个WYA（2WAJ）阿贝折射仪使用操作规程。
范围：适用于WYA（2WAJ）阿贝折射仪使用操作的全过程。
2.2测定透明固体：
被测物体上需有一个平整的抛光面。把进光棱镜打开，在折射棱镜的抛光面加1~2滴比被测物体折射率高的透明液体（如溴代萘），并将被测物体的抛光面擦干净放上去，使其接触良好，此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。
2.3测定半透明固体：
用上法将被测半透明固体上抛光面粘在折射棱镜上，打开反射镜并调整角度利用反射光束测量，具体操作方法同上。
1.33217
1.33206
1.33194
1.33182
1.33170
1.33157
1.33144
0.00596
0.00595
