CL建筑结构体系的环保节能效应

CL建筑结构体系的环保节能效应
摘要：CL建筑结构体系，是一种集受力与保护于一体的复合钢筋混凝土剪力墙结构体系，将保温层与剪力墙的受力钢筋组合成CL网架板，使承重的复合剪力墙墙体骨架发挥受力和保温的双重作用。

该体系彻底取代了砖混结构及粘土制品，更加节约耕地、节约能源。

采用此体系的建筑真正做到了“冬更暖、夏更凉”。

关键词：绿色、环保、节能、节地、节约投资、抗震性能好

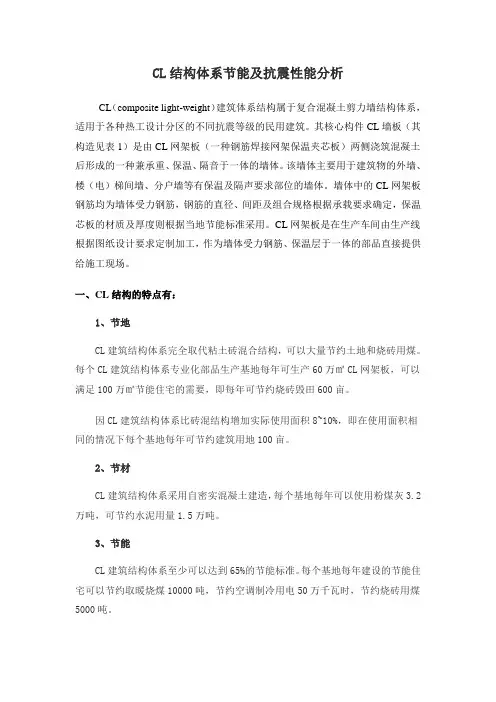

CL建筑体系结构属于复合混凝土剪力墙结构体系，适用于抗震设防裂度为8度及8度以下的严寒、寒冷、夏热冬冷地区，以及有保温隔热要求的12层以内的所有民用住宅及公共建筑。

其核心构件CL墙板是由CL网架板（一种钢筋焊接网架保温夹芯板），两侧浇注混凝土后形成的一种兼承重、保温、隔音于一体的墙体。

该墙体主要用于建筑物的外墙、楼（电）梯间墙、分户墙等有保温及隔声要求部位的墙体。

墙体中的CL网架板钢筋均为墙体受力钢筋，钢筋的直径、间距及组合规格根据承载要求确定，保温芯板的材质及厚度则根据当地节能标准采用。

CL网架板是在生产车间由生产线根据图纸设计要求定制加工，作为墙体受力钢筋、保温层于一体的产品直接提供给施工现场。

CL建筑结构体系，是一种集受力与保护于一体的复合钢筋混凝土剪力墙结构体系，将保温层与剪力墙的受力钢筋组合成CL网架板，使承重的复合剪力墙体骨架发挥受力和保温的双重作用。

该体系一次性实现墙体改革，建筑节能和建筑工厂化的要求，在当今建筑领域中是一次革命性的变化。

它不同于目前在建筑主体外部采用外贴、外挂保温层的节能技术，CL建筑结构体系可使建筑物全寿命周期内不需要对保温层进行维护及维修，解决了外墙粘贴、外挂保温层产生的裂缝隐患及寿命短等问题。

做为复合混凝土剪力墙结构，CL建筑结构体系完全可参照其技术规程构造及国家普通剪力墙相关规范规定进行设计和计算。

一、墙体构造
CL复合剪力墙由边缘构件（暗梁、暗柱）及墙身两部分组成。

边缘构件的形式与普通剪力墙相同，主筋及箍筋也均为普通钢筋，现场绑扎制作并安装。

墙身中的CL网架板是一种内夹保温板的立体空间钢筋焊接网架，其中保温板两侧的钢筋焊网由一定数量均匀分布的三维斜插钢筋连成一体。

钢筋焊网的直径及间距根据计算要求确定，且满足相应最小配筋率要求。

二、墙体连接
CL网架板采用根据施工图纸定制方式由工厂化加工完成，其平面尺寸一般高度以层高为单元、宽度以两边缘构件之间尺寸为单元。

其连接处一般设置在边缘构件处，连接方式采用焊网钢筋锚入边缘构件区域与另设带肋钢筋搭接绑扎相结合。

边缘构件钢筋及墙身焊接网钢筋在按规定连成一体后，与其它部位的竖向构件一起进行混凝土浇筑，形成全现浇形式的钢筋混凝土剪力墙结构。

三、材料组合
CL结构体系的材料组成，是由CL网架板做主要承重构件的骨架，主要做住宅的外墙、分户墙、隔墙，用于复合剪力墙中带保温的结构骨架为CL网架板，它是由一面为ø4mm冷拔低碳镀锌钢丝网（ø5mm冷拔低碳镀锌双层钢丝网）和一面为ø3mm冷拔低碳镀锌钢丝网，中间夹聚苯乙烯泡沫板，通过ø3.5mm镀锌钢丝，由4个方向立体交叉的桁条，将两面钢丝网边接起来，由于中间桁条向4个方向交叉，形成了很好的桁架，浇注混凝土后形成复合剪力墙结构。

设计时无需配筋，其主要特点是：两面混凝土可很好的协同工作，来承受竖向力、水平力和剪力，增加了保温效果，每个开间一块板，方便施工。

由于4个方向斜插的桁条，增加了网架板的刚度，提高了材料性能，降低了结构的重量，使CL结构体系达到轻质、高强。

是我国住宅产业的必由之路，也是增加安全度、提高经济效益的必由之路。

其强度高，抗震性能好，构造合理不露梁柱。

另外，建筑结构革新和建筑节能是可持续发展的战略的重要组成部分。

四．市场前景分析
随着国家“节能省地型建筑”要求的深入和科技地产的全面绽放，建筑节能以前所未有的覆盖面和深度在建筑领域中掀起一波新的热潮。

尤其是随着部分已建建筑保温层质量通病的凸显，以及四川地震后对结构安全度的重新审视，节能与结构一体化、抗震性能、施工速度等问题成为建设领域关注的焦点。

顺势而起的新技术、新材料、新工艺以及新结构体系，在很大程度上满足了上述要求，正被大家认可和应用。

作为一种新型的密集型钢筋焊接网架复合混凝土剪力墙结构体系，CL建筑结构体系以其永久性的复合保温方式、钢筋焊接网架剪力墙的抗震构件、完全取代粘土砖结构、主要产品的工厂化生产、较高的性价比、加快施工速度等特点，在我国新建住宅项目中显示出巨大的市场生命力，成为众多新结构体系中技术最成熟、应用最广泛的典型之一。

五．CL建筑体系给百姓带来的好处
1.该体系由于采用内夹保温层的设计方式，改变了传统的外墙外（内）挂保温层的方法，减少了建筑材料所占用的空间，使得房屋的实际面积扩大了8%～10%，老百姓在同等支出情况下，购得的房子更大了。

2.CL建筑结构体系彻底取代了砖混结构及粘土制品，更加节约耕地、节约能源。

采用此体系的建筑真正做到了“冬更暖、夏更凉”。

冬天的保温效果更佳，夏天具有良好的阻隔热气的效果，节省了百姓日常生活的支出，更加节约能源。

3.CL体系突破了传统的建筑保温模式，改善了原有方式所带来的不良后果，达到了保温层与建筑物使用寿命同步，且在使用过程中无需维护、维修给百姓带来了长远的利益。

从以下几方面分析CL建筑结构体系的市场前景
六．节地
CL建筑结构体系完全取代粘土砖混合结构，可以大量节约土地和烧砖用煤。

每个CL建筑结构体系专业化部品生产基地每年可生产60万㎡CL网架板，可以满足100万㎡节能住宅的需要，即每年可节约烧砖毁田600亩。

因CL建筑结构体系比砖混结构增加实际使用面积8～10%，即在使用面积相同的情况下每个基地每年可节约建筑用地100亩。

七．节材
CL建筑结构体系采用自密实混凝土建造，每个基地每年可以使用粉煤灰3.2万吨，可节约水泥用量1.5万吨。

八．节能
CL建筑结构体系可以达到65%的节能标准。

每个基地每年建设的节能住宅可以节约取暖烧煤10000吨，节约空调制冷用电50万千瓦时，节约烧砖用煤5000吨。

九．节资
CL建筑结构体系为永久性保温，其保温层可以与建筑物同寿命，终生无需维护及更换。

与设计寿命为20年的外保温相比，按建筑物50年的使用年限计算，每个基地每年可节约建筑物保温维修资金7000万元，减少建筑垃圾6万立方米。

 十．安全
CL建筑结构体系完全由钢筋混凝土整体浇筑而成，且构造独特，经过试验检验，是百姓居住最安全的庇护所。

而且，CL建筑结构体系耐久性好，即在使用期内结构不会老化
十一． 舒适
CL建筑结构体系是真正的保温建筑，而且建筑物的蓄热能力强大，不仅能够做到“冬暖夏凉”，而且在停止供暖或制冷后温度变化缓慢，舒适度良好。

已有的工程实例表明，在停暖三天后，CL建筑结构体系房间内的温度只降低3度。

十二． 经济
由于CL建筑结构体系至少能达到国家规定的65%节能标准，若按分户计量计算，每户每年可节约取暖费用500元，减少空调用电300元，即50年可节约费用至少40000元。

CL建筑结构体系墙体比普通砖混结构薄40%左右，即每户可增加实际使用面积5～10㎡。

按实际使用面积计算可以减少购房费用3万元以上。

由于CL建筑结构体系保温是终生无需更换和维修的，每户在50年的使用期内可免去保温维修资金至少为10000元
十三．综合及长远的经济效益显著
普通剪力墙设计时，由于稳定性要求，墙体极限承载能力只能发挥其全部强度的一部分。

尤其是墙体较薄时，只能利用其全部强度的1/3～1/2。

而CL复合剪力墙由于钢筋焊接网架的存在，截面惯性矩可增加一倍左右，从而使混凝土强度充分发挥出来，节省墙体钢筋混凝土用量至少1/4。

在保温措施方面，若按外墙面积与建筑面积比例为0.75，维护、更换一次外墙保温需要150元/墙面面积计算，在建筑物正常设计使用期限内，至少可以节约由保温层的维修、拆除、更换、垃圾处理等费用约50元/建筑平方米。

具国外资料经验显示，上述费用可能还远远不够。

CL复合剪力墙中的钢筋工程与普通剪力墙相比实现了工厂化生产，另外，墙体保温作法与主体结构同时完成，可以减少钢筋的现场制作工序和主体施工完毕后的保温作法工序，一定程度上缩短了施工周期，节约部分管理费用及机械费用。

而且，由于采用了混凝土结构，建筑物自重较砌体结构降低20%～30%，因此对基础及地基的承载能力也相应降低。

在采空区、深回填等地耐力较差的区域，可以节省大量的地基处理费用。

另外，因为CL复合剪力墙包括保温层在内比其它墙体，尤其是砌体墙在厚度上有所减薄，可以增加实际使用面积5%～10%，致使购房的实际成本下降。

工程实例：内蒙古立元房地产新技术应用公司和回民区政府打造的扶贫项目：攸攸板镇毫赖沟新农村住宅采用CL建筑结构体系，一期工程总建筑面积为12740㎡，共计102户，单户建筑面积分别为120㎡、140㎡、160㎡三种户型。

全部采用CL复合剪力墙两侧同时现浇自密实细石砼施工工艺，外墙CL墙体总厚度为260㎜，室外一侧混凝土厚度为60mm，室内一侧混凝土厚度为120mm，聚苯板厚度为80mm，容重18㎏/m3。
