AUTOCAD2008教程
AUTOCAD2008教程(DOC 14页)

●创建点通过直接输入POINT或点击“绘图”“点”输入●创建特殊点定距等分和定数等分3、绘制直线●绘制直线_LINE●绘制构造线_XLINE4绘制弧线形图形●绘制圆弧_ARC●绘制椭圆弧_ELLIPSE5、绘制封闭图形●绘制矩形_RECTANG●绘制多边形_POLYGON●绘制圆_CIRCLE●绘制圆环_DONUT●绘制椭圆_ELLIPSE6、绘制和编辑多段线●绘制多段线_PLINE●编辑多段线_PEDIT7、绘制与编辑多线●设置多线样式点击“格式”里面的“多线样式”进行设置●绘制多线_MLINE●编辑多线通过MLEDIT编辑以上基本技法必须熟练掌握,以下为结构制图中梁截面的绘制实例(简单的图形可以不进行图层的设置,但养成用图层绘图的习惯对于绘制复杂的图形非常用好处)在此不使用图层绘制:○1、首先通过LINE命令绘制梁截面的外轮廓线如下图:○2、通过LINE命令画出剖断线:○3、通过使用多段线命令PLINE绘制箍筋○4、通过使用圆环命令DUNUT绘制受力筋和分布筋○5、通过直线LINE命令绘制标注引线第三章结构制图的高级技法1、对象的选择可以用鼠标正选也可以反选2、图形的位移●移动图形_MOVE●旋转图形_ROTATE3、图形的复制●复制图形_COPY●镜像图形_MIRROR●偏移图形_OFFSET●阵列图形_ARRAY4、图形的修改●删除图形_ERASE●拉伸图形_STRETCH●延伸图形_EXTEND●修剪图形_TRIM●打断图形_BREAK●连接图形_FILLET和_CHAMFER●缩放图形_SCALE●分解图形_EXPLODE●合并图形_JOIN5、图形的填充●创建填充图形_HATCH●编辑填充图形在“图案填充和渐变色”对话框中进行编辑6、结构详图的绘制(举例)绘制基础剖面图:○1、设置图层○2、绘制垫层轮廓线(矩形命令)○3、用直线命令绘制基础轮廓线○4、用镜像命令绘制另一半○5、绘制轴线○6、绘制墙线(用多段线命令绘制MLINE,如果图形较简单可以直接用直线绘制)○7、用修剪命令进行修剪○8、用多线命令进行钢筋的绘制○9、填充图形(HATCH)第四章结构制图中的文字创建1、文本样式●新建文字样式在“格式”菜单栏下选择“文字样式”出现对话框在此可以进行文字样式的设置,新建或是修改等操作●建筑制图文字标准建筑制图中文字有其特定的标准规定《房屋建筑制图统一标准》GB/T50001-2001中要求图纸上所书写的文字、数字或符号等均应笔画清晰、字体端正、排列整齐;标点符号应清楚正确;文字的高度应从如下中选用:3.5mm、7mm、10mm、14mm、20mm。
CAD2008_最新基础教程_新手入门教程

中文版AutoCAD 2008基础教程
2.2 使用命令与系统变量
在ZWCAD中,菜单命令、工具按钮、命令和系统变量大都是相互对应的。 可以选择某一菜单命令,或单击某个工具按钮,或在命令行中输入命令和系统 变量来执行相应命令。可以说,命令是ZWCAD绘制与编辑图形的核心。 使用鼠标操作执行命令 使用键盘输入命令 使用“命令行” 使用“ZWCAD文本窗口” 使用透明命令 使用系统变量 命令的重复、撤消与重做
标题栏 菜单栏 工具栏 十字光标 绘图窗口 坐标系 模型选项卡和 布局选项卡 状态栏
“面板” 选项板
文本窗口 与命令行
中文版AutoCAD 2008基础教程
1.2.1 标题栏
标题栏位于应用程序窗口的最上面,用于显示当前正在运行的程序名及文 件名等信息,如果是AutoCAD默认的图形文件,其名称为DrawingN.dwg( N是 数字)。单击标题栏右端的 按钮,可以最小化、最大化或关闭应用程序窗口。 标题栏最左边是应用程序的小图标,单击它将会弹出一个AutoCAD窗口控制下 拉菜单,可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD 等操作。
中文版AutoCAD 2008基础教程
1.3 图形文件管理
在AutoCAD中,图形文件管理一般包括创建新文件,打开已有的图形文 件,保存文件,加密文件及关闭图形文件等。 创建新图形文件 打开图形文件 保存图形文件 加密保护绘图数据 关闭图形文件
中文版AutoCAD 2008基础教程
1.3.1 创建新图形文件
选择“文件”|“新建”命令(NEW),或在“标准注释”工具栏中单击 “新建”按钮 ,可以创建新图形文件,此时将打开“选择样板”对话框。
中文版AutoCAD 2008基础教程
最新AutoCAD2008培训教程

命令: _erase
选择对象:
//在绘图区选择需要删除的对象(构造删除对象集)
选择对象:
//按Enter键完成对象,并同时完成对象删除
2.2.8.拉伸图形
“拉伸”命令可以拉伸对象中选定的部分,没有选定的部分保持不 变。在执行“拉伸”命令时,图形选择窗口外的部分不会有任何改变, 图形选择窗口内的部分会随图形选择窗口的移动而移动,但也不会有形 状的改变,只有与图形选择窗口相交的部分会被拉伸。选择“修 改”→“拉伸”命令,或单击“拉伸”按钮,或在命令行中输入 STRETCH来执行该命令。
命令:_donut
指定圆环的内径 <0.5000>: 50
//输入圆环的内径值
指定圆环的外径 <1.0000>: 80
//输入圆环的外径值
指定圆环的中心点或 <退出>:
//拾取圆环的中心点或输入坐标
指定圆环的中心点或 <退出>:
//可连续绘制该尺寸的圆环,通过选择不同的中心点,若不绘制,按Enter键,完成绘制
2.2.6.阵列图形
绘制多个在X轴或在Y轴上等间距分布,或者围绕一个中心旋转的图 形时,可以执行阵列命令。选择“修改”→“阵列”命令,或在“修改” 工具栏中单击“阵列”按钮,或在命令行中输入ARRAY来执行该命令。
矩形阵列
环形阵列
2.2.7.删除图形
选择“修改”→“删除”命令,或单击“删除”按钮,或在命令行 中输入ERASE来执行删除命令。
命令: _move
选择对象:
//选择需要移动的对象
选择对象:
//按Enter键,完成选择
指定基点或 [位移(D)] <位移>://输入绝对坐标或者绘图区拾取点作为基点
AutoCAD2008使用教程课件

➢下拉菜单:【绘图(D)】【椭圆(E)】 ➢工具栏:【绘图】【椭圆】图标 ➢命令行:ELLIPSE
• 说明及举例
提示:指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:
① 指定椭圆的轴端点
根据椭圆一根轴上的两个端点以及另一轴的半长 绘制椭圆
根据椭圆长轴的两个端点以及转角绘制椭圆
② 中心点(C)选项 ③ Arc选项
• 说明及举例
注意: 不能对STANDARD样式和在图形中已经被使用过的多线样式进行修改。
2.15 绘制修订云线(REVCLOUD命令 )
• 功能
在检查或用红线圈阅图形时,可使用修订云线亮显标记处。
• 访问方法
➢下拉菜单:【绘图(D)】【修订云线(V) 】 ➢工具栏:【绘图】【修订云线】图标 ➢命令行:REVCLOUD
1.5 数据的输入
• 点的输入方法
➢标点设备 ➢捕捉特征点 ➢输入点的坐标
•绝对坐标:x,y •相对坐标:@x,y •极坐标:@距离<角度 •在指定的方向上通过给定距离确定点
1.6 图形屏幕的重新生成与刷新
• 有关命令
➢REDRAW ➢REGEN ➢REDRAWALL ➢REGENALL ➢REGENAUTO
2.3 绘制射线(RAY命令)
• 功能
以给定点为起点,绘制一条或多条单方向无限延长的射线
• 访问方法
➢下拉菜单:【绘图(D)】【射线(L)】 ➢命令行:RAY
• 说明及举例
2.4 绘制构造线(XLINE命令 )
• 功能
绘制一组从一个指定点开始向两端无限延伸的直线。
• 访问方法
➢下拉菜单:【绘图(D)】【构造线(T)】 ➢工具栏:【绘图】【构造线】图标 ➢命令行:XLINE
AUTOCAD2008教程

第1章自动绘画的基础1.启动AUTO20082. AUTO2008界面配置:标题栏,菜单栏,工具栏,状态栏,命令行提示区域,绘图区域,十字光标,面板控制区域。
2007界面如下:(2008将工具栏窗格移至面板控制台,与以前的版本稍作修改,但有一些细微差别)3.在AUTO2008中输入命令的方法:用鼠标单击按钮,通过键盘输入命令行,通过下拉菜单三种类型4,绘图环境设置●设置图形边框:通过在“绘图边框”下拉列表中选择菜单栏的“形状”按钮;或通过直接输入“限制”要设置的命令,在命令行中可以将图形边框设置为左角点(0,0)右角点(420,297),根据需要也可以任意设置可以将其关闭,将其关闭通常,制作节点图时,可以直接绘制而无需设置图的边界,因为绘图区域可以是无限的。
●设置图纸单位:通过选择菜单栏中的“格式”按钮,在下拉菜单“单位”命令中进行设置;或通过直接输入“DDUNITS”命令进行设置。
通常,我们在建筑设计中将长度类型选择“十进制”选择精度,将“0”是精度,将角度类型选择“十进制”等,如下所示:5-管理图形文件新增,未锁定,已保存等。
不要说太多经验:经常保存文件,以防止计算机因突然断电而丢失文件6。
2D显示播放●放大:在“放大”命令中间选择“查看”,或键入“放大””命令测量模式:全屏缩放,范围缩放,前视图,相对缩放,窗口缩放,实时缩放,可根据位置选择六种类型。
通常情况下,我们可以使用鼠标的中间滚动按钮直接放大。
●平移:在菜单“平移”命令或直接输入“平移”命令中选择“查看”,然后按Enter。
我在这里不多说通常,我们只能按住鼠标中键并四处移动。
7.状态栏的额外费用●快照和网络设置:您可以在任何工具栏上单击鼠标右键以从“捕获对象”命令快捷菜单中进行选择,该工具栏将弹出,如下图所示:单击工具栏上的选项以继续进行拍摄模式。
您可以在状态栏中的“捕获对象”上单击鼠标右键,将出现一个对话框,如下图所示;在下图中进行相应的设置以进行相应的捕获情况。

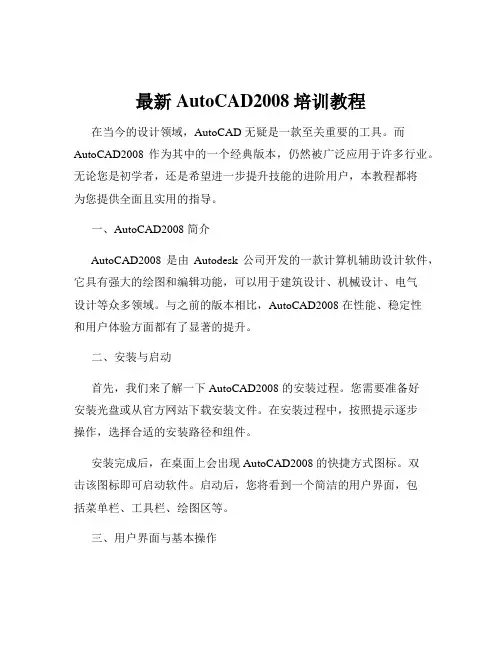

最新AutoCAD2008培训教程

最新AutoCAD2008培训教程在当今的设计领域,AutoCAD 无疑是一款至关重要的工具。
而AutoCAD2008 作为其中的一个经典版本,仍然被广泛应用于许多行业。
无论您是初学者,还是希望进一步提升技能的进阶用户,本教程都将为您提供全面且实用的指导。
一、AutoCAD2008 简介AutoCAD2008 是由Autodesk 公司开发的一款计算机辅助设计软件,它具有强大的绘图和编辑功能,可以用于建筑设计、机械设计、电气设计等众多领域。
与之前的版本相比,AutoCAD2008 在性能、稳定性和用户体验方面都有了显著的提升。
二、安装与启动首先,我们来了解一下 AutoCAD2008 的安装过程。
您需要准备好安装光盘或从官方网站下载安装文件。
在安装过程中,按照提示逐步操作,选择合适的安装路径和组件。
安装完成后,在桌面上会出现 AutoCAD2008 的快捷方式图标。
双击该图标即可启动软件。
启动后,您将看到一个简洁的用户界面,包括菜单栏、工具栏、绘图区等。
三、用户界面与基本操作AutoCAD2008 的用户界面主要由菜单栏、工具栏、绘图区、命令行和状态栏组成。
菜单栏包含了各种命令和选项,您可以通过点击菜单来执行相应的操作。
工具栏提供了常用命令的快捷按钮,方便您快速访问。
绘图区是您进行绘图和编辑的主要区域。
在绘图区中,您可以使用鼠标滚轮进行缩放和平移操作,以便更好地查看和编辑图形。
命令行用于输入命令和显示提示信息。
您可以直接在命令行中输入命令,然后按回车键执行。
状态栏显示了当前的绘图状态,如坐标、捕捉模式等。
四、绘图命令接下来,让我们学习一些基本的绘图命令。
1、直线(LINE)命令输入“LINE”或点击工具栏中的直线按钮。
在绘图区指定起点和终点,即可绘制一条直线。
2、圆(CIRCLE)命令输入“CIRCLE”或点击工具栏中的圆按钮。
可以选择通过指定圆心和半径、直径、三点等方式来绘制圆。
3、矩形(RECTANG)命令输入“RECTANG”或点击工具栏中的矩形按钮。
AutoCAD 2008机械制图案例教程第1章 AutoCAD 2008基础

1.7 夹点操作
1.7.1 设置夹点
选择下拉菜单【工具】|【选项】 命令或在命令行中输入DDGRIPS命令, 在弹出的“选项”对话框中单击“选择 集”选项卡,如图1-24所示,即可对夹 点进行设置。
图1-24 选项对话框
1.7.2 夹点编辑
当建立夹点并单击某一夹点后,该 夹点变为红色,单击鼠标右键,打开如 图1-25所示的快捷菜单。 选择各命令即可对夹点进行操作。
1.11 图形文件操作
1.11.1 建立图形文件
选择下拉菜单【文件】|【新建】 命令或在命令行中输入“NEW”命令, 弹出“选择样板”对话框,用户在该对 话框中任意选择一个样板文件后,单击 按钮,即可建立新图形文件,如图1-34 所示。
图1-34 新建文件对话框
1.11.2 打开图形文件
选择下拉菜单【文件】|【打开】命 令或在命令行中输入OPEN命令,弹出如 图1-35所示的“选择文件”对话框。
1.9.2 多行文本
在下拉菜单中选择【绘图】|【文 字】|【多行文字】选项或者输入 MTEXT命令为图形标注多行文本、表 格文本、下划线文本等特殊文字。
1.9.3 编辑文字
在绘图过程中如果标注的文本不符 合绘图的要求,往往需要在原有的基础 上进行修改,在AutoCAD 2008中可用 DDEDIT命令来快速编辑文本内容,包 括增加或替换字符等。
1.3 AutoCAD 2008坐标系
1.3.1 世界坐标系(WCS)
AutoCAD默认的坐标系为世界坐标 系(WCS),如图1-14所示。
图1-14 WCS坐标
1.3.2 用户坐标系(UCS)
相对于世界坐标系(WCS),可以 创建无限多的坐标系,这些坐标系通常 称为用户坐标系(UCS),并且可以通 过调用UCS命令来创建用户坐标系。
autocad2008教程

Autocad 2008 教程简介Autocad2008是一款广泛使用的计算机辅助设计(CAD)软件,是Autodesk公司开发的一款专业绘图软件。
它具备强大的绘图功能和丰富的设计工具,可以用于制作2D和3D图形,满足各种绘图需求。
本教程将介绍Autocad2008的基本使用方法和常用功能。
安装与界面安装1.下载安装包;2.打开安装包;3.启动安装向导,按照提示完成安装。
界面Autocad2008的界面主要由以下几部分组成:•菜单栏:包含各类绘图和修改工具;•工具栏:常用命令的快捷方式,可自定义;•绘图区:用于绘图和查看结果;•命令提示行:显示命令的提示信息和执行结果;•属性编辑器:编辑所选对象的属性;•图层管理器:管理图层和层属性;•浏览器:用于浏览和管理绘图文件。
基本绘图操作绘制线段Autocad2008提供了多种方式来绘制线段,以下是常用的方法:1.使用直线命令(LINE):点击菜单栏上的“绘图”-“线”-“直线”,然后按照提示逐点绘制线段。
命令:LINE指定第一点:<点击鼠标左键,选择起点>指定下一点或 [放弃(U)]:<点击鼠标左键,选择终点>指定下一点或 [放弃(U)]:2.使用矩形命令(REC):点击菜单栏上的“绘图”-“矩形”,然后按照提示指定矩形的对角线两个角点。
命令:REC指定第一个角点或 [放弃(U)]:<点击鼠标左键,选择第一个角点>指定其他角点或 [面积(A) 比例(L) 对角线(D) 长度(W) 宽度(H)]:<点击鼠标左键,选择第二个角点>指定其他角点或 [面积(A) 比例(L) 对角线(D) 长度(W) 宽度(H)]:添加文字Autocad2008可以在绘图中添加文字,以下是添加文字的方法:1.使用单行文字命令(TEXT):点击菜单栏上的“绘图”-“文字”-“单行文字”,然后按照提示指定文字的位置、高度和内容。
命令:TEXT指定文字位置:<点击鼠标左键,指定位置>指定文字的高度:<输入文字高度,回车>输入文字:<输入文字内容,回车>2.使用多行文字命令(MTEXT):点击菜单栏上的“绘图”-“文字”-“多行文字”,然后按照提示指定文字的位置、宽度和内容。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
除此之外,如果当前程序窗口未处于最大化或最小化状态, 用鼠标在标题栏区域单击并拖动还可以在屏幕上移动程序窗 口的位置。
1.2.2
菜单栏与快捷菜单
工作空 间下拉 列表
“工作空 间设置” 按钮
打开或关闭 正交模式
AutoCAD经典画面
工作空间下拉列表
1.2.10
设置个性化绘图界面
要重新设置工作空间,可选择【工具】>【选项】菜单,打 开“选项”对话框,单击“显示”选项卡。然后单击“窗口元 素”区域内的按钮,打开“图形窗口颜色”对话框,在“颜色” 下拉列表框中选择“白”。最后单击应用并关闭按钮即可。
教学目标
通过本章的学习,读者应了解AutoCAD 2008功能,熟 悉AutoCAD 2008操作界面的组成元素,熟练手工画图和 使用AutoCAD画图的区别 。
教学重点与难点
熟悉AutoCAD 2008操作界面 熟悉国家对制图的一些基本要求 掌握使用AutoCAD 2008画图的步骤 掌握新建图形文件的方法 掌握使用AutoCAD画图时的比例与单位的设置 掌握如何规划与创建图层 掌握调整线型比例因子改变非连续线型外观的方法 掌握打印出图的方法
使用规定的字号:画图时应使用国标规定的8种标准字号,
其高度分别为1.8、2.5、3.5、7、10、14、20(mm)等。
使用规定的线型:画图时应根据各图元性质不同,使用不
同的线型,如细实线、粗实线、细虚线、细点画线、粗虚 线等。每种线型主要包括两个要素,一是形式,二是粗细。 按照规定,粗线的宽度可为0.13、0.18、0.25、0.35、0.5、 0.7、1、1.4和2(mm),细线的宽度应为粗线宽度的一半。
使用AutoCAD画图时,图纸可以看作无
穷大,因此,都是以真实尺寸画图的。 也就是说省去了比例变换的麻烦。
与手工画图相比,我们虽然在画图时省
去了比例变换的麻烦,但另一个问题又 来了。那就是,如何确定文字、尺寸标 注、图框和标题栏的尺寸。为此,我们 可以使用如下两种方法:
详见书中图示
在模型空间绘制图 框、标题栏、图形 并标注尺寸,然后 输出图纸
AutoCAD 2008的菜单栏由【文件】、【编辑】、【视 图】等菜单项组成。单击主菜单项,可弹出相应的子菜单 (又称下拉菜单) 。
按【Alt+主菜单快捷键】 (如“视图”后面的 “V”),可打开主菜单项 对应的下拉菜单 每个菜单名后的括弧中都有一个 快捷键,表示打开下拉菜单后, 直接按该快捷键即可执行菜单命 令。若菜单名右侧带有组合键 (【Ctrl+字母】),表示无须 打开主菜单,直接按组合键即可 执行菜单命令。
留装订边的图框格式
不留装订边的图框格式
图纸幅面及周边尺寸
绘制标题栏:标题栏的位置应位于图纸下方或右下角,其
常用格式主要有两种,一种是国标规定的标题栏;一种是 学校制图作业使用的标题栏 。
国标标题栏格式
制图作业使用的标题栏格式
使用规定的缩放比例:画图时应尽量使用1︰1按实物大小
画图。需要按比例画图时,应尽可能使用10︰1、5︰1、2 ︰1、100︰1、50︰1、20︰1或1︰2、1︰5、1︰10、1︰ 20、1︰50、1︰100等比例缩放图形。
使用规定的图纸幅面:国
标规定,画图时可使用 A0、A1、A2、A3、A4 等5种幅面的图纸
使用规定的图纸格式:必须按规定用粗实线绘制图框,并绘
制标题栏。其中,图框的位置(即图框距图纸边缘的距离) 和标题栏的位置又分两种情况,一是留有装订边,一是不留 装订边。其中,B和L分别为图纸的宽和长,a、c、e分别为 图框距图纸边缘的距离。
自动隐藏面板图标,单击它 可使面板自动收缩为面板控 制条。以后当光标移至面板 控制条后,面板会自动显示 关闭面板图标 面板移动控制条,双击它或 单击并拖动它,可使面板由 固定状态切换到到浮动状态
控制面板图标
上溢控制按钮,单击 它可打开工具列表, 从中可选择其他工具
控制面板
要隐藏某个控制面板, 可以在该控制面板所在区 域单击鼠标右键,然后从 弹出的快捷菜单中选择 【隐藏】。 另外,选择【控制台】 菜单下的某个面板名也可 显示或隐藏某个控制面板。
1.2.8
状态栏
状态栏位于用户界面的最下面,主要用于显示当前光标的位 置,并包含了一组捕捉、栅格、正交、极轴、对象捕捉、对象 追踪等开关 。
打开或关 闭栅格
打开或关闭 极轴追踪
打开或关闭 对象追踪
打开或关闭 动态输入
选择模型或 图纸空间
工具栏/窗口 位置锁定状况
光标当 前位置
打开或关 闭捕捉
打开或关闭 正交模式
1.2.7
命令行与文本窗口
命令行是供用户通过键盘输入命令及参数的地方,它位于 图形窗口的下方,可通过鼠标拖动上边界线来放大或缩小它。
文本窗口是记录曾经执行的AutoCAD命令的窗口,它是放 大的命令行窗口。可通过按【F2】键、选择【视图】>【显示】 >【文本窗口】菜单,或者在命令行中输入TEXTSCR命令来 打开它 。
使用规定的尺寸标注形式:按照规定,实物的真实尺寸应
以图中所标尺寸为准,与图形大小和精确程度无关;尺寸 单位为mm时无需标注计量单位,如果使用其他单位则需 注明;应使用规定的尺寸标注形式来标注长度、角度、半 径、公差等。
1.3.2
手工画图与使用AutoCAD画图方法探讨
手工画图时需遵循右图所示步骤。使用 AutoCAD画图时,其步骤与手工画图大致 相同,但又有所差异,其主要区别如下:
绘图区域 快捷菜单
模型选项卡
快捷菜单
1.2.3
工具栏
工具栏快 捷菜单
工具栏是代替命令的简便工具,使 用它们可以完成绝大部分的绘图工作。 在AutoCAD 2008中,系统提供了30 多个工具栏。 在“二维草图和注释”工作空间下, “标准注释”和“工作空间”工具栏 处于打开状态。如果要显示其他工具 栏,可在任一打开的工具栏中单击鼠 标右键,这时将打开一个工具栏快捷 菜单,利用它可以选择需要打开的工 具栏。
1.3 手工画图和使用AutoCAD
画图比较
为了帮助读者更快地掌握使用AutoCAD画图的要领,下面 结合手工画图来讲一讲两者之间的相同点和不同之处。
国家对制图的一些基本要求 手工画图与使用AutoCAD画图方法探讨
1.3.1
国家对制图的一些基本要求
无论是绘制机械图形还是建筑图形,国家对制图都有具体 的要求,具体包括:
AutoCAD就会显示该命令的具体定义和操作过程等内 容。
多进行上机操作,在实践中快速掌握各种命令的用法。 掌握一些快捷键的用法。 尽量掌握每个命令的英文全称或缩写。
1.2
熟悉AutoCAD 2008操作界面
安装好AutoCAD后,双击桌面上的AutoCAD 2008快 捷图标 ,即可启动AutoCAD 2008,其操作界面由以下 几部分组成。
单击控制面板图 标扩展控制面板
1.2.5
工具选项板
工具选项板中保存了一组标准图块、图案和命令工具。要打 开工具选项板,可选择“工具”>“选项板” > “工具选项板”菜 单。 单击此按钮可以
要使用工具选项板中的符 号,应首先在工具选项板 中单击选取图案或符号, 然后在绘图区单击或拖动 单击选项卡名称,可以 在各选项板之间切换 关闭工具选项板
AutoCAD 2008
精品教程
退出
第1章 从零起步
AutoCAD作为当前最流行的图形辅助设计软件,以其强 大的功能、简便快捷的操作在各领域得到了广泛的应用, 越来越多的用户在学习和研究它。本章通过对AutoCAD的 功能和操作界面,使用AutoCAD画图的方法与步骤,以及 AutoCAD基础操作等内容的介绍,希望用户能够对 AutoCAD有一个全面的认识,为以后的学习打下良好的基 础。
工具栏有两种状态:一种是固定状态,此时工具栏位于屏 幕绘图区的左侧、右侧或上方;一种是浮动状态,此时可将 工具栏移至任意位置。当工具栏处于浮动状态时,用户还可 通过单击其边界并且拖动改变其形状。
单击此处并拖动 可将工具栏调整 为浮动状态 在工具栏边界单 击并拖动,可以 调整工具栏形状
在工具栏标题行 双击,可使工具 栏由浮动状态转 换为固定状态
面板快捷菜单
如需隐藏面板,可单击面板窗口左上角的 按钮。隐藏 面板后,面板将收缩为一个控制条。以后要显示面板,只需 将光标移至该控制条所在区域即可。
光标移至此处, 面板自动展开
单击此按钮, 面板自动收缩 为面板控制条
单击此按钮,面板将由隐藏 状态重新切换到固定状态
收缩面板后的面板控制条
在某些控制面板上,单击控制面板图标(如“图层”图 标 )将打开包含其他工具的滑出面板。再次单击控制面 板图标,已打开的滑出面板将自动关闭。对于其他一些控 制面板(如“多重引线” ),单击其控制面板图标可打 开与其关联的工具选项板组 。
菜单名后跟有“ ”符 号,表示该菜单下还有 子菜单
菜单名后跟有“…”符 号,表示单击该菜单 名将打开一个对话框
菜单名呈灰色,表 示在当前状态该命 令不可用
除菜单栏外,在绘图区域、工具栏、面板、工具选项板、 状态栏、模型与布局选项卡等位置单击鼠标右键,还将弹 出相应的快捷菜单。该菜单中的菜单项与AutoCAD当前状 态相关,使用它们可以快速完成某些操作 。
单击右下角带“ ”符 号的工具并按住鼠标左键 不放,可以打开其随位工 具组,从中选择其他工具
1.2.4
面板ห้องสมุดไป่ตู้口
面板是一种特殊的选项板,用来显示与工作空间关联的按钮 和控件。默认情况下,当使用“二维草图与注释”工作空间或 “三维建模”工作空间时,面板将自动打开。此外,选择【工 具】>【选项板】>【面板】菜单也可以打开面板。
