超声波清洗机质量和清洗效果若干问题的探讨
超声波清洗机的频率与功率 清洗机常见问题解决方法
超声波清洗机的频率与功率清洗机常见问题解决方法随着工业的进展，超声波清洗机所清洗的工件越来越精细，对工件清洁度的要求也越来越高，因此从清洗的效果及经济性考虑，如何正确选择超声波清洗的频率与功率显得至关紧要，一般情况都需要从试验取得数据。
这里有二个概念:功率和频率。
在超声波精密清洗中，当确定频率的超声清洗后达不到清洁的效果时，假如工件上要去除的杂质颗粒较大，就可能是超声波功率不足，一般加添超声波功率就可解决该问题；但相反的假如工件上要去除的杂质颗粒特别小，那么无论功率怎么增大，都无法达到清洁的要求。
原因在于:当液体流过工件表面时，会形成一层粘性膜。
低频时一般该层粘性膜很厚，小颗粒就埋藏在里面，无论超声波的功率（强度）多大，空化气泡都无法与小颗粒接触，故无法把小颗粒彻底除去；而当超声波频率上升时，粘性膜的厚度就会削减，超声波产生的空化泡就可以接触到小颗粒，将它们从工件表面剥落。
所以，低频的超声波清理大颗粒杂质的效果很好，但清理小颗粒杂质效果就很差。
相对而言，高频超声对清理小颗粒杂质就特别有效。
为什么高频清洗能避开对工件的损伤呢？大家都知道超声波清洗的基本原理是基于液体的空化效应。
事实上空化效应的强度直接跟频率有关，频率越高，空化气泡越小，空化强度越弱，且其减弱的程度特别大。
举例说，如将25KHz时的空化强度比作1，40KHz时的空化强度则为1/8，到了80KHz时，空化强度就降到0.02、所以假如频率选择正确，超声波损伤工件的问题就不存在了。
由此可见，超声空化阀值和超声波的频率有紧密关系，频率越高，空化阀越高。
换句话说，频率低，空化越简单产生，而且在低频情况下液体受到的压缩和稀疏作用有更长的时间间隔，使气泡在崩溃前能生长到较大的尺寸，增高空化强度，有利于清洗作用。
所以低频超声波清洗适用于大部件表面或者污物和清洗件表面结合度高的场合。
但易腐蚀清洗件表面，不适合清洗表面干净度高的部件，而且空化噪音大。
40 KHZ左右的频率，在相同声强下，产生的空化泡数量比频率为20KHZ时多，穿透力较强，宜清洗表面形状多而杂或有盲孔的工件，空化噪音较小，但空化强度较低，适合清洗污物与被清洗件表面结合力较弱的场合。
超声波清洗机常见故障分析
超声波清洗机常见故障分析超声波清洗机作为一种高效、节能环保、广泛应用于各行各业的清洗设备，其技术水平和性能不断提高，但也难免会遇到各种故障。
在这篇文章中，我们将介绍超声波清洗机的常见故障及分析解决方法。
故障1：清洗效果差清洗效果差是超声波清洗机最常见的故障之一，主要原因可能有以下几点：1.清洗物品不适合使用超声波清洗。
2.清洗机内的超声波发生器或换能器损坏。
3.清洗液浓度不合适或清洗时间不够。
4.清洗槽内的气泡过多或清洗液不足。
解决方法：1.选择合适的清洗物品，清洗物品表面积小、凹凸不等、形状多变，比较适合超声波清洗。
2.定期检查发生器和换能器状态，如有损坏及时更换或修理。
3.调整清洗液的浓度和清洗时间，一般情况下，清洗液的浓度应该符合清洗物品的要求。
4.在清洗前排出气泡，保证清洗液的充分覆盖和物品表面的充分接触。
故障2：清洗机没有超声波输出如果清洗机没有超声波输出，可能会出现以下几种情况：1.超声波输出按钮未打开或开关不启用。
2.比较老旧的清洗机使用时间久了有可能超声波转换器磨损。
3.清洗机内线路故障、损坏。
解决方法：1.检查超声波输出按钮和开关是否正常使用。
2.检查超声波发生器是否正常运行，如果发生器电路正常，就需要检查换能器是否损坏。
3.检查清洗机内部的线路是否损坏，修理或更换损坏的线路和电子元件。
故障3：超声波清洗机发生声音或振动过大如果清洗机发生声音或振动过大，可能会出现以下几种情况：1.超声波清洗机定位不准，导致转动时发生偏心现象而发出声音或振动。
2.清洗机内转盘或清洗篮等架构承重不够而导致碰撞，引起摩擦发声。
3.清洗机换能器与超声波清洗机的表面没有处理好导致声音或振动。
解决方法：1.检查定位装置是否完好，用瓶盖等较小物品的多次盖盖检查清洗机中转盘或清洗篮等架构是否承受得住重量。
2.根据实际情况适当减少清洗物品重量，在运转前先探测物品是否有太大的摩擦力。
3.检查设备表面是否平整，产生粉尘，如果有就立刻清理设备表面并检查超声波发生器的输出。
使用单槽式超声波清洗机常见的问题
使用单槽式超声波清洗机常见的问题随着工业的发展，清洗设备也越来越普遍。
而在清洗设备中，单槽式超声波清洗机是一种非常常见的清洗设备。
它不仅可以用于工业清洗，还可以用于医疗、实验室等领域的清洗。
然而，在日常使用中，单槽式超声波清洗机也会出现一些问题。
这篇文档将总结一些常见的问题，以及对应的解决方法。
问题一：清洗效果不佳这是使用单槽式超声波清洗机时最常见的问题之一。
有时，即使在长时间清洗后，仍然无法清洗掉物体上的污垢。
这时，我们应该如何解决这个问题呢？首先，我们需要确认清洗机是否正常运转。
单槽式超声波清洗机是通过超声波将水中的气泡挤压变形产生爆裂现象产生的高温、高压、强冲击力和微流动效应清洗表面，所以需要确认超声波振幅是否正常。
如果超声波振幅不够，则可能会导致清洗效果不佳。
此外，我们还需要考虑清洗水的温度是否合适。
一般来说，清洗水的温度越高，清洗效果越好。
但是，在清洗过程中温度过高也可能会导致物体变形或者损坏。
如果以上步骤都确认无误仍无法解决问题，那么我们需要考虑更换清洗液。
不同的清洗物可能需要使用不同的清洗液。
如果我们使用的清洗液不适合清洗物体，则也可能导致清洗效果不佳。
问题二：清洗物体损坏有时，我们使用单槽式超声波清洗机清洗物体时可能会导致物体损坏。
这主要是因为清洗过程中产生的超声波会在物体表面产生高压力，从而产生强大的碰撞力和冲击力，导致物体表面受损。
怎么避免损坏呢？首先，我们需要选择正确的清洗液，并且根据清洗物体的性质来确定清洗的参数。
不同的物体需要使用不同的清洗参数，需要通过试验来掌握合适的清洗参数。
其次，我们需要正确的保护清洗物体，使用一些防护措施，如使用适当的清洗篮，或者对物体表面进行保护处理，以减少物体表面受损的可能性。
问题三：设备故障除了以上的问题，有时单槽式超声波清洗机也会出现设备故障。
这些故障可能包括设备无法启动、清洗水不流动、超声波不工作等。
如果遇到这些问题，我们应该如何解决呢？首先，我们需要检查设备的电源是否正常，以及设备是否连接正确。

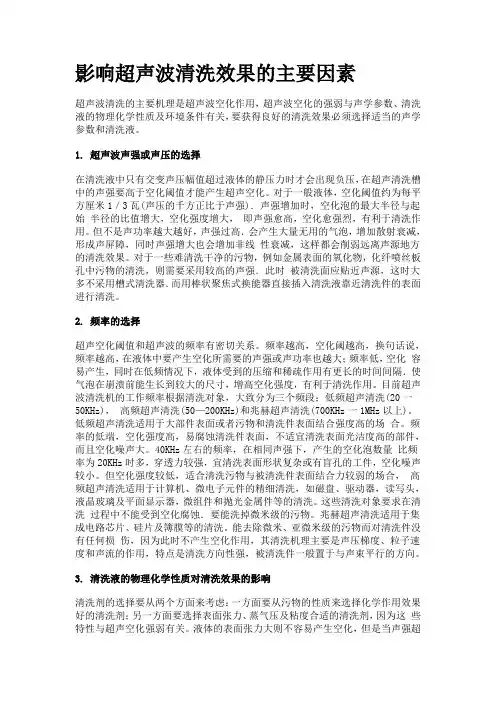

影响超声波清洗效果的主要因素
影响超声波清洗效果的主要因素超声波清洗的主要机理是超声波空化作用，超声波空化的强弱与声学参数、清洗液的物理化学性质及环境条件有关，要获得良好的清洗效果必须选择适当的声学参数和清洗液。
1. 超声波声强或声压的选择在清洗液中只有交变声压幅值超过液体的静压力时才会出现负压，在超声清洗槽中的声强要高于空化阈值才能产生超声空化。
对于一般液体，空化阈值约为每平方厘米1／3瓦(声压的千方正比于声强)．声强增加时，空化泡的最大半径与起始半径的比值增大，空化强度增大，即声强愈高，空化愈强烈，有利于清洗作用。
但不是声功率越大越好，声强过高．会产生大量无用的气泡，增加散射衰减，形成声屏障，同时声强增大也会增加非线性衰减，这样都会削弱远离声源地方的清洗效果。
对于一些难清洗干净的污物，例如金属表面的氧化物，化纤喷丝板孔中污物的清洗，则需要采用较高的声强．此时被清洗面应贴近声源，这时大多不采用槽式清洗器．而用棒状聚焦式换能器直接插入清洗液靠近清洗件的表面进行清洗。
2. 频率的选择超声空化阈值和超声波的频率有密切关系。
频率越高，空化阈越高，换句话说，频率越高，在液体中要产生空化所需要的声强或声功率也越大；频率低，空化容易产生，同时在低频情况下，液体受到的压缩和稀疏作用有更长的时间间隔．使气泡在崩溃前能生长到较大的尺寸，增高空化强度，有利于清洗作用。
目前超声波清洗机的工作频率根据清洗对象，大致分为三个频段；低频超声清洗(20一50KHz)，高频超声清洗(50—200KHz)和兆赫超声清洗(700KHz一1MHz以上)。
低频超声清洗适用于大部件表面或者污物和清洗件表面结合强度高的场合。
频率的低端，空化强度高，易腐蚀清洗件表面，不适宜清洗表面光洁度高的部件，而且空化噪声大。
40KHz左右的频率，在相同声强下，产生的空化泡数量比频率为20KHz时多，穿透力较强，宜清洗表面形状复杂或有盲孔的工件，空化噪声较小。
但空化强度较低，适合清洗污物与被清洗件表面结合力较弱的场合，高频超声清洗适用于计算机、微电子元件的精细清洗，如磁盘、驱动器，读写头，液晶玻璃及平面显示器，微组件和抛光金属件等的清洗。

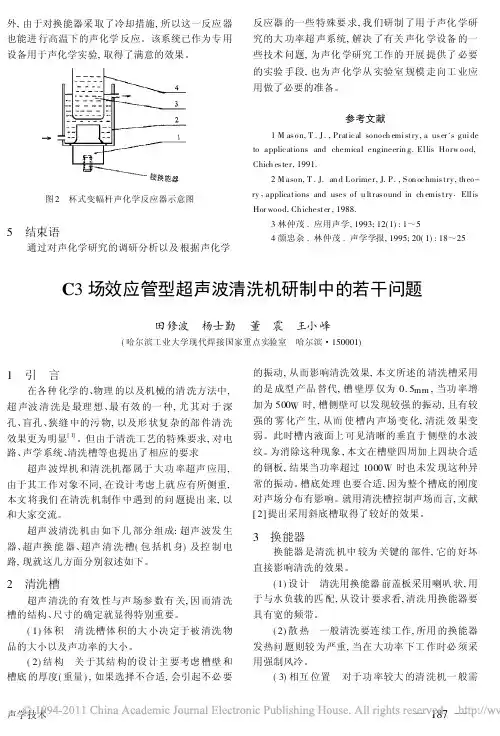

C3场效应管型超声波清洗机研制中的若干问题
外,由于对换能器采取了冷却措施,所以这一反应器也能进行高温下的声化学反应。
该系统已作为专用设备用于声化学实验,取得了满意的效果。
图2 杯式变幅杆声化学反应器示意图5 结束语通过对声化学研究的调研分析以及根据声化学反应器的一些特殊要求,我们研制了用于声化学研究的大功率超声系统,解决了有关声化学设备的一些技术问题,为声化学研究工作的开展提供了必要的实验手段,也为声化学从实验室规模走向工业应用做了必要的准备。
参考文献1M as on,T.J.,Pratical sonoch emistry,a us er's guide to applications and chemical engineerin g.Ellis Horw ood,Chich es ter,1991.2M ason,T.J.an d Lorimer,J.P.,S on ochmis try,th eo-ry ,applications and uses of u ltras ound in ch emis try .Ellis Hor wood,Ch ichester ,1988.3林仲茂.应用声学,1993;12(1):1～54颜忠余.林仲茂.声学学报,1995;20(1):18～25C 3场效应管型超声波清洗机研制中的若干问题田修波 杨士勤 董 震 王小峰(哈尔滨工业大学现代焊接国家重点实验室 哈尔滨・150001)1 引 言在各种化学的、物理的以及机械的清洗方法中,超声波清洗是最理想、最有效的一种,尤其对于深孔、盲孔、狭缝中的污物,以及形状复杂的部件清洗效果更为明显[1]。
但由于清洗工艺的特殊要求,对电路、声学系统、清洗槽等也提出了相应的要求超声波焊机和清洗机都属于大功率超声应用,由于其工作对象不同,在设计考虑上就应有所侧重,本文将我们在清洗机制作中遇到的问题提出来,以和大家交流。
超声波清洗机由如下几部分组成:超声波发生器、超声换能器、超声清洗槽(包括机身)及控制电路,现就这几方面分别叙述如下。
超声波在机械清洗中的应用及优化方案
超声波在机械清洗中的应用及优化方案引言：在各行业的生产和制造中，机械清洗是一项至关重要的步骤。
它可以有效去除物体表面的污垢和沉积物，提高产品质量和可靠性。
而超声波技术正逐渐成为机械清洗中的一种重要工具。
本文将探讨超声波在机械清洗中的应用，并提出一些优化方案。
一、超声波的工作原理超声波是指频率超过20kHz的声波。
它通过振动产生的微小气泡爆破、高频振荡和冲击力，可以有效地清洗器物表面的污垢。
超声波传播时，会在污垢表面形成一层液膜，使污垢与基底分离。
同时，超声波还能在器物表面产生微小的涡流，进一步加速清洗过程。
二、超声波在机械清洗中的应用1. 清洗难以到达的区域：机械零件中通常存在各种微小孔洞和复杂几何形状，传统清洗方法难以彻底清洁。
而超声波可以穿透液体，将能量传递到难以到达的区域，实现全面清洁。
2. 增强清洗效果：超声波振动产生的能量冲击可快速破坏污垢分子之间的力，使其从器物表面脱落。
与传统清洗方法相比，超声波可以提高清洗效果，减少清洗时间。
3. 清洗敏感部件：某些机械零件表面对机械和化学清洗方法非常敏感，可能引起损坏或质量问题。
超声波清洗可以在不引起磨损或腐蚀的情况下，彻底清洗敏感部件。
三、超声波机械清洗的优化方案1. 超声波频率的选择：不同的清洗对象对超声波频率有不同要求。
一般来说，频率越高，清洗效果越好。
但过高的频率也可能引起局部超温现象，损坏清洗对象。
因此，在选择超声波频率时，应根据清洗对象的特性和要求进行适当调整。
2. 温度和浓度的控制：超声波可以加速清洗液的传质过程，但温度和浓度的控制也是关键。
过高的温度和浓度可能引起化学反应，导致清洗对象受损。
合理控制温度和浓度，可以提高清洗效果并降低损伤风险。
3. 清洗时间与功率的关系：清洗时间和超声波功率是影响清洗效果的重要因素。
过短的清洗时间可能导致清洗不彻底，而过长的清洗时间则可能引起器物表面的损伤。
超声波功率越高，清洗效果越好，但超过一定限度后，清洗效果增益有限。
超声波清洗的误区
超声波清洗的误区
误区一:频率越多越好
下图是不同频率的超声波所能清洗去除的颗粒物范围，40KHz的超声波能清除的颗粒物尺寸范围最广，足以去除我们常见的大部分污垢，因此，这一频率被广泛使用。
随着频率的升高，能去除的颗粒物越小，而超声波的作用力越小。
在一些对清洗的洁净度要求较高的行业，如清洗光学镜片用于镀膜，清洗液晶面板、清洗硅晶片等，我们通常采用多频率多槽多步骤清洗，逐级去除颗粒。
目前市场上的一些变频超声波清洗机，理论上可以实现不同粒径颗粒的清洗，但由于系统过于复杂导致超声波振子工作效率低，
总体清洗效率反而会下降。
误区二：功率越大越好
超声波清洗效果不一定与机器功率成正比，而与振子的能量转化效率有关，球形超声波清洗机采用优质的Langevin金属振子，使得超声波能量的转换效率在90%以上，并且通过千百次的实验而最终采用符合绝大多数客户需求的功率。
相反，如果选择功率太大，会使物体表面产生蚀点，从而损伤工件。
同时，清洗槽底部也会产生蚀点，使清洗设备也产生损伤,从而得不偿失。
误区三：温度越高越好
在不同的溶剂、温度下，超声波的空化强度及传导效率是不同的，而空化强度越大，则清洗效率越高。
下图是在不同溶剂中，温度与超声波空化强度的关系，由图看出，当水温在50°C左右时，超声波的空化强度最高。
因此，用水剂进行超声波清洗时，最佳温度应是40-60°C。
