最新-2018高三复习电路设计实验训练题 精品
2018年高考物理专题提升练习卷：电学实验专题练习卷
电学实验专题练习卷1．理想电压表内阻无穷大，而实际电压表并非如此，现要测量一个量程为0～3V 、内阻约为3k Ω电压表的阻值。
实验室备有以下器材：A ．待测电压表1V :量程为0—3V 、内阻约为3k ΩB ．电压表2V :量程为0-6V 、内阻约为6k ΩC ．滑动变阻器R1:最大值20Ω、额定电流1AD ．定值电阻0RE ．电源：电动势6V ，内阻约1ΩF ．开关一个、导线若干（1）利用以上器材设计如图所示测量电路，请你按图示电路将实验仪器连接起来（）（2）请写出按该电路测量电压表1V 内阻Rv 的表达式，并指出表达式中各物理量的含义___________；（3）在正确连接电路后，闭合电键S ，不断的调节变阻器R 1滑片位置，记录多组电压表V 1、V 2示数，作出U 2—U 1图线如图所示。
若1480Ro =Ω，由图线上的数据可得Rv=___ Ω。
【答案】1021U R U U -，其中, 1U 、2U 分别表示待测电压表1V 与电压表2V 的示数, 0R 表示定值电阻阻值；2960 2．利用如图甲所示电路，可用伏安法测定某一电源的电动势和内阻，其中虚线框内为灵敏电流计G 改装的电压表E为待测电源，S为开关，R为滑动变阻器V，A为标准电流表，1（1）已知灵敏电流计G的满偏电流I g=200μA，按如图乙所示电路，用半偏法测定灵敏电流计G的内电阻r g，其中电阻R4约为1KΩ，为使r g的测量值尽量准确，在以下器材中，电源E2应选用____，电阻R3应选用_______，电阻R2应选用______________（选填器材前的字母）。
A.电源（电动势为1.5V）B.电源（电动势为6V）C.电阻箱（0-999.9Ω）D.滑动变阻器（0-500Ω）E.电位器（一种可变电阻，与滑动变阻器相当，0-5.1kΩ）F.电位器（一种可变电阻，与滑动变阻器相当，0-51kΩ）（2）如果所得R3的阻值为300Ω，则图中被测电流计G的内阻r g的测量值为____Ω，该测量值____实际值（填―略大于‖―略小于‖―等于‖）。
2018北京高三模拟汇编—电学实验
2018北京高三模拟汇编—电学实验一．实验题（共15小题）1．（2018?海淀区二模）在“描绘小灯泡的伏安特性曲线”的实验中，小灯泡的规格为“ 3.0V，0.5A”，实验电路如图1所示。
现备有下列器材：A．电流表A（量程0～0.6A，内阻约0.1Ω）B．电压表V（量程0～3V，内阻约3kΩ）C．滑动变阻器R1（0～5Ω，3.0A）D．滑动变阻器R2（0～100Ω，1.25A）E．电源E（电动势为 3.0V，内阻不计）F．开关S和若干导线①为了调节方便，滑动变阻器应选用（请填写选项前对应的字母）。
②请根据图1中的电路，用笔画线代替导线，将图2中的器材连接成完整的实验电路。
（不要改动已连接的导线）③测得通过小灯泡的电流与加在它两端的电压数据，如下表所示。
组数 1 2 3 4 5 6 7U/V 0 0.20 0.50 1.00 1.50 2.00 3.00I/A 0 0.09 0.21 0.34 0.40 0.46 0.50根据上表中实验数据，在图3所示的坐标图上作出该灯泡的I﹣U图线。
由图线发现在电流I增大过程中，小灯泡电阻（选填“减小”、“不变”或“增大”）。
④由I﹣U图线可知，小灯泡两端电压为 2.4V时的实际功率是W（结果保留两位有效数字）。
⑤滑动变阻器a端与滑片P之间的电阻为R X，滑动变阻器最大阻值为R P，若在该实验中分别接入滑动变阻器R1、R2调整小灯泡两端的电压U，则在额定电压范围内，U 随变化的图象可能正确的是。
2．（2018?密云县一模）一个标有“ 3.8V，0.3A”字样的小灯泡，其灯丝的电阻会随温度的升高而变化，一探究性学习小组在实验室研究这一问题，现实验室备有以下实验器材：电池组E：电动势9V，内阻0.5Ω电压表V1：量程0～5V，内阻 2.0kΩ电压表V2：量程0～15V，内阻 3.0kΩ电流表A1：量程0～0.3A，内阻 2.0Ω电流表A2：量程0～6A，内阻0.4Ω滑动变阻器R1：0～10Ω，额定电流2A滑动变阻器R2：0～100Ω，额定电流0.5A固定电阻R0：5Ω，额定电流5A开关S一个、欧姆表一只、导线若干①实验开始，小组中的某位成员用欧姆表探测了该小灯泡的电阻，他所选择的倍率为“×1档”，并且进行了正确的操作步骤，你认为他的测量结果可能是A．2Ω左右 B．12欧左右 C．20欧左右 D．200欧左右②实验时要求测量范围尽可能大，且要求灯泡上的电压从0开始调节，测量结果尽可能准确。
2018届高三物理新课标复习电学实验专项提升练习
2018届高三物理新课标复习电学实验专项提升练习电学是物理学的分支学科之一，下面是电学实验专项提升练习，希望对考生复习有帮助。
1.(2015山东理综，22)如图甲所示的电路中，恒流源可为电路提供恒定电流I0，R为定值电阻，电流表、电压表均可视为理想电表。
某同学利用该电路研究滑动变阻器RL消耗的电功率。
改变RL的阻值，记录U-I关系图线。
回答下列问题：(1)滑动触头向下移动时，电压表示数________(填增大或减小)。
(2)I0=________A。
(3)RL消耗的最大功率为________W(保留一位有效数字)。
2.(2015新课标全国卷，23)电待测电压表(量程3 V，内阻约为3 000 )，电阻箱R0(最大阻值为99 999.9 )，滑动变阻器R1(最大阻值100 ，额定电流2 A)，电源E(电动势6 V，内阻不计)，开关2个，导线若干。
(1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整。
(2)根据设计的电路，写出实验步骤：___________________________________________________ ___________________________________________________________________ ________________。
(3)将这种方法测出的电压表内阻记为RV，与电压表内阻的真实值RV相比，RV________RV(填、=或)，主要理由是___________________________________________________ _______________。
3.(2015新课标全国卷，23)图(a)为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路。
(1)已知毫安表表头的内阻为100 ，满偏电流为1 mA;R1和R2为阻值固定的电阻。
若使用a和b两个接线柱，电表量程为3 mA;若使用a和c两个接线柱，电表量程为10 mA。
精品2018最新版本高考物理二轮复习电学实验试题-Word版
电学实验(附参考答案)命题分析分析近几年的高考，考查的方向基本不变，主要体现在基本仪器的使用、实验原理的理解、实验数据的分析以及实验的设计方面命题趋势基本仪器的使用仍是今后高考中考查的热点，同时注重对实验操作过程的考查和创新设计实验的考查考点一电学测量仪器的使用与读数1．电流表、电压表、欧姆表的比较：2.多用电表使用“四注意”．(1)极性：从电表外部看，电流应从红表笔(“＋”极)流入电表，从黑表笔(“－”极)流出电表．(2)功能：利用多用电表测电压和电流时，选择开关对应的是电表的量程；而测电阻时，选择开关对应的是倍率．(3)调零：测量电阻时，要进行两次调零：机械调零和欧姆调零．“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆调零旋钮．(4)保护：测电阻时，应把被测电阻从电路中拆下测量；多用电表长期不用时，必须取出表内的电池．3．电学仪器的选择．(1)电源的选择：一般可以根据待测电路的额定电流或额定电压选择符合需要的直流电源．(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针偏转的幅度较大，一般应使指针能达到半偏以上，以减小读数的偶然误差，提高精确度．考点二电流表内外接法的比较与选择考点三控制电路(滑动变阻器的接法)的比较与选择1．控制电路的比较：2.控制电路的选择．优先选用限流式．以下情况考虑分压式：(1)要求待测电路的U、I从0变化．(2)R滑远小于R x.(3)选用限流式时，U x、I x过大(指超过电表量程，烧坏电表、电源或用电器等)或U x、I x过小(最大值不超过电表满量程的13，读数误差大)．课时过关(A卷)1．用多用电表进行了几次测量，指针分别处于a、b位置，如图所示．(1)若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数各是多少？请填在表格中．。
【高三物理试题精选】2018年高考物理电学实验试题分类解析
2018年高考物理电学实验试题分类解析
----电学实验
(I满)（R1+R2）;使用a和c两个接线柱时有I满（R表+R2）=(I 表2-I满) R1 , I表1和I表2为改装电表的量程，解以上各式得R1 =15 Ω ,R2 = 35Ω。
（2）根据R= ，电流表校准时需选取的刻度为05．10、I5、6（2）】同学们测量某电阻丝的电阻，所用电流表的内阻与相当，电压表可视为理想电压表
①若使用题6图2所示电路图进行实验，要使得的测量值更接近真实值，电压表的a端应连接到电路的点（选填“b”或“c”）
②测得电阻丝的图如题6图3所示，则为（保留两位有效数字）。
③实验中，随电压进一步增加电阻丝逐渐进入炽热状态某同学发现对炽热电阻丝吹气，其阻值会变化他们对此现象进行探究，在控制电阻丝两端的电压为10V的条下，得到电阻丝的电阻随风速（用风速计测）的变化关系如题6图4所示由图可知当风速增加时，会（选填“增大”或“减小”）。
在风速增加过程中，为保持电阻丝两端电压为10V，需要将滑动变阻器的滑片向端调节（选填“M”或“N”）
④为了通过电压表的示数显示风速，同学们设计了如题6图5所示的电路其中为两只阻值相同的电阻，为两根相同的电阻丝，一根置于气流中，另一根不受气流影响，○V为待接入的理想电压表如果要求在测量中，风速从零开始增加，电压表的示数也从零开始增加，则电压表的“+”端和“—”端应分别连接到电路中的点和点（在“a”“b”“c”“d”中选填）
【答案】① c；② 41 （40～42）;③减小，M；④ b，d
考点本题考查伏安法测电阻。
（8（2））（11分）用实验测一电池的内阻r和一待测电阻的阻值Rx。
已知电池的电动势约6V，电池内阻和待测电阻阻值都为数十。
2018年高考物理1.5轮资料汇编 专题18 电学实验试题精选精练
专题18 电学实验1．一个小灯泡的额定电压为2.0V ，额定电流约为0.5A ，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线：A.电源E ：电动势为3.0V ，内阻不计B.电压表1V ：量程为03V -，内阻约为1k ΩC.电压表2V ：量程为015V -，内阻约为4k ΩD.电流表1A ：量程为03A -，内阻约为0.1ΩE.电流表2A ：量程为00.6A -，内阻约为0.6ΩF.滑动变阻器1R ：最大阻值为10Ω，额定电流为1.0AG.滑动变阻器2R ：最大阻值为150Ω，额定电流为1.0AH.开关S ，导线若干①实验中使用的电压表应选用________；电流表应选用__________；滑动变阻器应选用_______（请填写选项前对应的字母）；②实验中某同学连接实验电路如图所示，请你不要改动已连接的导线，在下面的实物连接图中把还需要连接的导线补上________，闭合开关前，应是变阻器滑片放在最______（填“左”或“右”）端。
③实验中得到的其中一组电压表与电流表示数如图所示，请将该组数据标记在U I -坐标中，其余实验数据已标记在坐标中，请画出小灯泡的U I -图线________，并简述该图线不是直线的主要原因___________________。
④若将实验中的小灯泡接在电动势是1.5V 、内阻是1.0Ω的电池两端，则小灯泡的实际功率约为____W （保留两位有效数字）。
【答案】 B E F 如图所示：最左端图像如图所示：灯丝电阻（率）随温度升高而增大0.440.02W考点：描绘小灯泡伏安特性曲线实验探究分析2．（2）（10分）在研究性课题的研究中，小刚、小聪和小明所在的小组收集了手机的电池以及从废旧收音机上拆下的电阻、电容、电感线圈等电子器件。
现从这些材料中选取两个待测元件进行研究，一是电阻R x（阻值约2 k），二是手机中常用的锂电池（电动势E的标称值为3．4 V）。
2018年高考物理复习第三部分 电学实验题 专练3

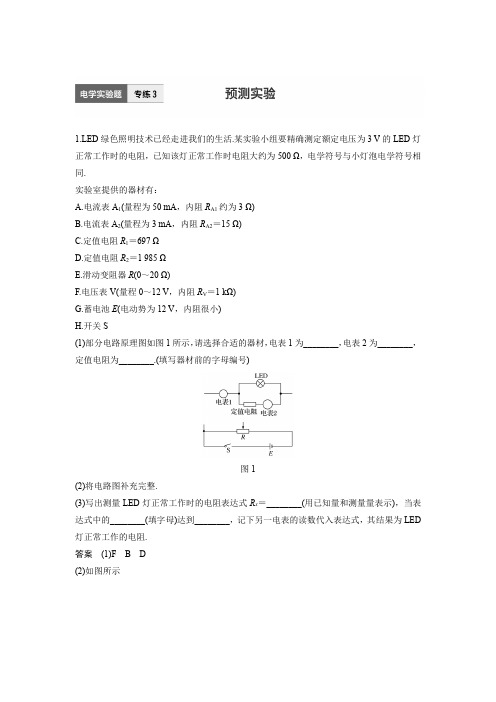

1.LED绿色照明技术已经走进我们的生活.某实验小组要精确测定额定电压为3V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约为500Ω，电学符号与小灯泡电学符号相同.实验室提供的器材有：A.电流表A1(量程为50mA，内阻R A1约为3Ω)B.电流表A2(量程为3mA，内阻R A2＝15Ω)C.定值电阻R1＝697ΩD.定值电阻R2＝1985ΩE.滑动变阻器R(0～20Ω)F.电压表V(量程0～12V，内阻R V＝1kΩ)G.蓄电池E(电动势为12V，内阻很小)H.开关S(1)部分电路原理图如图1所示，请选择合适的器材，电表1为________，电表2为________，定值电阻为________.(填写器材前的字母编号)图1(2)将电路图补充完整.(3)写出测量LED灯正常工作时的电阻表达式R x＝________(用已知量和测量量表示)，当表达式中的________(填字母)达到________，记下另一电表的读数代入表达式，其结果为LED 灯正常工作的电阻.答案(1)F B D(2)如图所示(3)I 2(R 2＋R A2)U R V －I 2I 2 1.5mA解析 (1)电表2与定值电阻串联，应是电流表，根据电流表示数可得LED 两端的电压，由于电流表A 1阻值未知，所以电表2选用A 2，定值电阻R 1阻值太小，因此定值电阻应选用R 2；电流表A 1量程太大，电压表内阻已知，可以当电流表使用，所以电流表1选用电压表. (3)电压表示数为U ，电流表示数为I 2，UR V ＝I 2＋I 2(R 2＋R A2)R x ，可得R x ＝I 2(R 2＋R A2)UR V －I 2；当I 2(R 2＋R A2)＝3V ，即I 2＝1.5mA 时LED 灯正常工作，R x 的值为LED 灯正常工作时的电阻. 2.某同学通过实验研究小灯泡的电流与电压的关系，可用的器材如下：电源(电动势为3V ，内阻为1Ω)、电键、滑动变阻器(最大阻值为20Ω)、电压表、电流表、小灯泡、导线若干.(电压表和电流表均视为理想电表)图2(1)实验中得到了小灯泡的U －I 图象如图2甲所示，则可知小灯泡的电阻随电压增大而________.(选填“增大”“减小”或“不变”)(2)根据图甲，在图乙中把缺少的导线补全，连接成实验的电路.(3)若某次连接时，把AB 间的导线误接在AC 之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡获得的最小功率是________W.(计算结果保留2位有效数字)答案(1)增大(2)见解析图(3)0.33解析(1)根据欧姆定律R＝UI知，小灯泡的电阻随电压增大而增大.(2)由图甲可知，电压从零开始调节的，因此滑动变阻器采用的是分压式接法，由于灯泡电阻较小，因此电流表需要外接，由此可正确连接实物图如图所示：(3)由电路图可知，把AB间的导线误接在AC之间时，滑动变阻器左右两部分电阻丝并联然后与灯泡串联，当滑动变阻器并联电阻最大，即滑片位于中点时，电路总电阻最大，通过灯泡的电流最小，灯泡功率最小，此时滑动变阻器并联阻值为5Ω，此时等效电源内阻为6Ω，在同一坐标系内作出电源的U－I图象如图所示，由图象可知，灯泡两端电压U＝0.95V，电流I＝0.35A，灯泡实际功率P＝UI＝0.95×0.35W≈0.33W.3.要测量一节内阻较大的干电池的电动势和内阻，某同学设计了如图3所示的实验电路，电路中的定值电阻R1＝8Ω.图3(1)闭合开关前，应将滑动变阻器的滑片调到最右端.闭合开关后，调节滑动变阻器，记录多组电压表的示数U1、U2，填在下表中，请根据表格数据在图4所示的坐标系中作出U2－U1的图象.图4根据作出的图象可得到电池的电动势E ＝________V ，电池的内阻r ＝________Ω.(2)由于电压表________(填“V 1”或“V 2”)内阻的存在，测得的干电池电动势________(填“大于”“等于”或“小于”)电动势的真实值，测得的干电池内阻________(填“大于”“等于”或“小于”)内阻的真实值. 答案 (1)如图所示 1.20 4.0(2)V 1 等于 大于解析 (1)描点画出U 2－U 1图象.由闭合电路欧姆定律得E ＝U 1＋U 2＋U 1rR 1，得到U 2＝E －U 1(1＋r R 1)，由此可知，图象的纵轴截距等于电动势E ＝1.20V ，图象斜率k ＝1.20V －00.80V －0＝1＋r8，求得r ＝4.0Ω.(2)如果考虑电压表内阻，则E ＝U 1＋U 2＋(U 1R 1＋U 1R V1)r ，U 2＝E －U 1(1＋r R 1＋rR V1)，因此电压表V 1的内阻对干电池电动势的测量没有影响，图象的斜率为k ＝1＋r R 1＋rR V1，因此实验测得的干电池的内阻比真实值大.4.为了测量某种材料制成的电阻丝R x 的电阻率，提供的器材有： A.电流表G ，内阻R g ＝120Ω，满偏电流I g ＝6mA B.电压表V ，量程为6V C.螺旋测微器，毫米刻度尺 D.电阻箱R 0(0～99.99Ω) E.滑动变阻器R (最大阻值为5Ω)F.电池组E (电动势为6V ，内阻约为0.05Ω)G.一个开关S和导线若干图5(1)用多用电表粗测电阻丝的阻值，当用“×10”挡时发现指针偏转角度过大，应该换用________挡(填“×1”或“×100”)，进行一系列正确操作后，指针静止时位置如图5甲所示.(2)把电流表G与电阻箱并联改装成量程为0.6A的电流表使用，则电阻箱的阻值应调为R0＝________Ω.(结果保留三位有效数字)(3)为了用改装好的电流表测量电阻丝R x的阻值，请根据提供的器材和实验需要，将图乙中电路图补画完整.(4)测得电阻丝的长度为L，电阻丝的直径为d，电路闭合后，调节滑动变阻器的滑片到合适位置，电压表V的示数为U，电流表G的示数为I.请用已知量和测量量的字母符号，写出计算电阻率的表达式ρ＝________.答案(1)×1(2)1.21(3)见解析图(4)πd2R0U4L(R0＋R g)I解析(1)因欧姆表不均匀，要求欧姆表指针指在欧姆表中值电阻附近时读数较准，当用“×10”挡时发现指针偏转角度过大，说明倍率较大，应选择“×1”挡.(2)将电流表G与电阻箱并联改装成量程为0.6A的电压表，而电流表G(内阻R g＝120Ω，满偏电流I g＝6mA)，因此电阻箱的阻值应调为：R0＝I g R gI－I g ＝0.006×1200.6－0.006Ω≈1.21Ω；(3)由图甲所示可知，待测电阻阻值为：14×1Ω＝14Ω，电压表内阻很大，约为几千甚至几万欧姆，电压表内阻远大于电流表内阻，电流表应采用外接法，滑动变阻器最大阻值为5Ω，小于待测电阻阻值，为测多组实验数据，滑动变阻器应采用分压式接法，电路图如图所示：(4)由电阻定律可知，电阻：R x ＝ρL S ＝ρL π(d 2)2，则电阻率：ρ＝πd 2R x4L，根据欧姆定律得：R x ＝U R 0＋R g R 0I ＝UR 0(R 0＋R g )I ，电阻率：ρ＝πUR 0d 24L (R 0＋R g )I.5.某探究活动小组自主设计了实验装置来测量物体的带电量.如图6所示是一个外表面镀有金属膜的空心带电小球，用绝缘丝线悬挂于O 点，O 点固定一个可测量丝线偏离竖直方向角度θ的量角器，M 、N 是两块相同的、正对着竖直平行放置的金属板(金属板间电场可看做匀强电场).另外还要用到的器材有天平、刻度尺、电压表、电流表(已知内阻r A ＝1Ω)、开关、滑动变阻器R 及导线若干.已知重力加速度为g .图6根据题意回答下列问题：(1)实验电路如图甲已接好，在实验中能够准确读出多组相应的电压表示数U 、电流表示数I 和丝线偏离竖直方向的角度θ；探究小组同学以电压U 为纵坐标，以tan θ为横坐标，建立直角坐标系.通过绘制图线得到一条倾斜直线(题中未画出)，得出斜率为k .为了求出小球所带电荷量q ，该小组同学还必须测量的物理量有________、________(写出物理量名称及其符号)，则小球的带电荷量q ＝________(用题目中给出的和测量的物理量符号表示)； (2)实验探究过程中，有同学提出用此电路可以测电源电动势和内阻，通过改变滑动变阻器的位置，从而改变电表的示数，他设计出以电压U 为纵坐标，以电流I 为横坐标，建立直角坐标系，作出U －I 图线如图乙所示，由此可求得电动势为E ＝________，内阻r 的准确测量值为________.答案 (1)小球的质量m 金属板间距离d mgdk(2)2.8V 1Ω 解析 (1)小球在电场力、拉力以及重力作用下保持静止状态，则可知电场力与拉力的合力等于重力；受力分析如图所示； 则有：Eq ＝mg tan θ根据板间电压与场强间的关系有：U ＝Ed 联立可得：U ＝mgd tan θq则由数学规律可知，画出的U －tan θ图象中，图象的斜率k ＝mgdq；则可知q ＝mgdk ；实验中需要测量的物理量有：小球的质量m 、金属板间距离d .(2)根据闭合电路欧姆定律可知：U ＝E －Ir由图象可知，图象与纵坐标的交点为电源的电动势，故E ＝2.8V ；因电路图采用相对电源内接法，故图象的斜率表示电源内阻与电流表内阻之和，则可知电源内阻与电流表内阻之和r ′＝2.81.4Ω＝2Ω； 则电源内阻r ＝r ′－r A ＝2Ω－1Ω＝1Ω.6.采用伏安法测量电源电动势E 和内阻r 时，由于电表因素带来了实验的系统误差.某研究性学习小组对此进行探究实验，设计出如图7所示的测量电源电动势E 和内电阻r 的电路，E ′是辅助电源，A 、B 两点间有一灵敏电流计G.图7(1)请你补充实验步骤：①闭合开关S 1、S 2，调节R 和R ′使得灵敏电流计G 的示数为零，这时，A 、B 两点的电势φA 、φB 的关系是φA ________φB (选填“远大于”“远小于”或“等于”).读出电流表和电压表的示数I 1和U 1；②改变滑动变阻器R 、R ′的阻值，重新使得________，读出________.(2)由上述步骤中测出的物理量，可以得出电动势E 表达式为________、内电阻r 的表达式________.(3)该实验方案的优点是消除了________误差.答案 (1)①等于 ②G 读数为零 电压表读数U 2、电流表读数I 2 (2)U 2I 1－U 1I 2I 1－I 2 U 2－U 1I 1－I 2(3)系统解析 (1)①闭合开关S 1、S 2，调节R 和R ′使得灵敏电流计G 的示数为零，这时，A 、B 两点的电势φA 、φB 的关系是φA 等于φB ，读出电流表和电压表的示数I 1和U 1，电流表测量的是干路上的电流，其中I 1等于通过电源E 的电流.②改变滑动变阻器R 、R ′的阻值，重新使得灵敏电流计示数为零.读出电流表和电压表的示数I 2和U 2.(2)根据闭合回路欧姆定律得：E ＝I 1r ＋U 1，E ＝I 2r ＋U 2 解得：E ＝U 1＋I 1(U 2－U 1)I 1－I 2＝U 2I 1－U 1I 2I 1－I 2，r ＝U 2－U 1I 1－I 2(3)两次测量，调节R 和R ′使得灵敏电流计G 的示数为零，使得AB 之间的等效电阻为零，利用消元法消除了电表内阻造成的系统误差.7.某学习小组的同学设计了如图8甲所示的电路来测量定值电阻R 0的阻值(约为几欧到十几欧)及电源的电动势E 和内阻r .实验器材有：待测电源，待测电阻R 0，电流表A(量程为0.6A ，内阻不计，)电阻箱R (0～99.9Ω)，开关S 1和S 2，导线若干.图8(1)先测电阻R 0的阻值，学习小组同学的操作如下：先闭合S 1和S 2，调节电阻箱，读出其示数R 1和对应的电流表示数I ，然后断开S 2，调节电阻箱的阻值，使电流表的示数仍为I ，读出此时电阻箱的示数R 2，则电阻R 0＝________.(2)同学们通过上述操作测得电阻R 0＝9.5Ω，继续测电源的电动势E 和内阻r .该小组同学的做法是：闭合S1，断开S2；多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数I，数据如下表：①请在图乙中结合以上数据描点作图.②利用图象求出该电源的电动势E＝________V，内阻r＝________Ω(保留两位有效数字). 答案(1)R1－R2(2)①如图所示②6.0 2.5。
2018届高考物理二轮复习电学实验专题卷(全国通用)
1.（2018洛阳一模）某兴趣小组要精确测定额定电压为3 V 的节能灯正常工作时的电阻。
已知该灯正常工作时电阻约500 Ω。
实验室提供的器材有：A ．电流表A(量程：0～3 mA ，内阻R A ＝15 Ω)B ．定值电阻R 1＝1 985 ΩC ．滑动变阻器R (0～10 Ω)D ．电压表V(量程：0～12 V ，内阻R V ＝1 kΩ)E ．蓄电池E (电动势为12 V ，内阻r 很小)F ．开关S 一个G ．导线若干(1) 要精确测定节能灯正常工作时的电阻应采用下面电路图中的（ ）(2) 选择正确电路进行实验，若电压表的示数用U 表示，电流表的示数用I 表示，写出测量节能灯电阻的表达式R x ＝________(用题目中给的相应字母表示)。
当电流表中的电流强度I ＝________mA 时，记下电压表的读数U 并代入表达式，其计算结果即为节能灯正常工作时的电阻。
【参考答案】 (1) C （２分）； (2) VA V IR U R R IR -+)(1（３分） 1.5（3分） 【命题意图】本题考查节能灯正常工作时的电阻测量、电路选择及其相关的知识点。
【解题思路】(1) 由于已知电压表内阻，可计算出电压表中的电流，电压表可视为量程为12mA 的电流表。
由于已知电流表的内阻，可以计算出电流表两端的电压或将电流表串联一定值电阻R 1＝1 985 Ω改装成量程为6V 的电压表，要精确测定节能灯正常工作时的电阻应采用电路图中的C 。
(2)由图C 所示的电路，电压表中电流I V =U/R V ，节能灯中电流I 灯=I V -I= U/R V -I ， 节能灯两端电压U 灯=I（R 1+R A ），节能灯电阻的表达式R x ＝U 灯/I 灯=VA V IR U R R IR -+)(1。
额定电压为3 V 的节能灯，由I （R 1+R A ）=3V 解得I ＝1.5mA ，即当电流表中的电流强度I ＝1.5mA 时，记下电压表的读数U 并代入表达式，其计算结果即为节能灯正常工作时的电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018—2018高三复习电路设计实验训练题
1．用伏安法测电阻R x的阻值，现有实验器材如下：
A．待测电阻R x：范围在5Ω～8Ω，额定功率1W
B．流表A：量程0～0.6A（内阻0.2Ω）
流表A：量程0～3A（内阻0.18Ω）
C．压表V：量程0～3V（内阻3 KΩ）
D．表V：量程0～15V（内阻15KΩ）
E．动变阻器：量程0～100Ω
F．电池：电动势E＝12V
G．线，开关。
为了较准确地测量，并保证器材安全，电流表应选＿＿＿，电压表应选＿＿，画出
相应的电路图。
2．影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减小．某学校研究性学习小组在探究某种材料制成的用电器R的导电规律时，用电流表和电压表测得其电流与电压的关系如表所示：
(1)根据表中数据判断，用电器R可能属于_______________(选填“金属”或“半导体”)材料，若其电流随电压变化的规律是I==kU n，则k==_____________，n==______________．
(2)现有下列器材：
A．电源(3V，内阻很小) B．电流表(0～3A，内阻0．1 Ω)
C．电流表(0～2A，内阻0．2 Ω) D．电压表(0～6V，内阻3kΩ)
E．电压表(0～3V，内阻2kΩ) F．滑动变阻器(0～5Ω，4A)
G．滑动变阻器(0～100 Ω，3A) H．开关一只，导线若干
要完成上表测量，除选A、H外，电流表选__________，电压表选__________，滑动变阻器选________(填代号)
(3)画出实验电路图．
3．有一根细而均匀的的导电材料样品，截面为同心圆环，如图1所示，此样品长L约为3cm，电阻约为100Ω，已知这种材料的电阻率为ρ，因该样品的内径太小，无法直接测量.现提供以下实验器材:
A.20等分刻度的游标卡尺
B.螺旋测微器
C.电流表A1(量程50mA，内阻的准确值r1为100Ω)
D.电流表A2(量程100mA，内阻r2大约为40Ω)
E.滑动变阻器R1(0～10Ω，额定电流2A)
F.直流电源E(12V，内阻很小)
G.导电材料样品R2(长L约为3cm，电阻R2约为100Ω)
H.电键一只，导线若干
请根据上述器材设计一个尽可能准确地测量该样品内径d的实验方案，请回答下列问题:
(1)用游标卡尺测得该样品的长度如图2所示，其示数L= ；用螺旋测微器测得该样品的外径如图3所示，其示数D= .
(2)在图4的方框中画出设计的实验电路图，并标明所选
仪器的符号.
(3)用已知物理量和和所测得物理量的符号表示样品的内
径d，并写出推导过程.
4．某电压表的内阻在220KΩ～50KΩ之间，现要测量其内阻，
实验室提供下列可先用的器材：
A．待测电压表V（量程3V）
B．电流表A1（量程200 A）
C．电流表A2（量程5mA）
D．电流表A3（量程0.6A）
E．滑动变阻器R（最大阻值不KΩ）
F．电源E（电动势4V）
G．电键K
（1）所提供的电流表中，应选＿＿＿（填写字母代号）
（2）为了尽量减小误差，要求测多组数据，试在图中画出符合要求的实验电路图（其中电
源和电键及其连线已画出）
5．现有器材：电压表V1（量程3 V，内阻约几千欧），电压表V2
（量程15 V，内阻约几十千欧）,定值电阻R1（3.0 kΩ),滑动变动
器R（0~1750 Ω)，直流电源（约6 V，内阻不计），开关、导线若
干.要求利用这些器材测量电压表V1的内阻值.
（1）在方框中画出实验电路图；
（2）用已知量和直接测得量表示的电压表V1内阻的表达式为
r=_________,式中各直接测得量的意义是
__________________.
6．有下列器材：
电池组E：电动势3V，内阻不计
电流表A1：量程0～10 mA，内阻约为40Ω～60Ω；
图1
图2
4 5cm
3
10 20
图3
图4
电流表A2：量程0～500μA，内阻1000Ω；
滑动变阻器R1：阻值范围0～15Ω，额定电流1A；
电阻箱R2：阻值范围0～9 999Ω，额定电流1A；
利用上电键S，导线若干。
（1）述器材用伏安法测阻值约为170Ω的待测电阻R x的阻值，因缺少电压表，需选一只电流表将它改装成电压表。
请在甲框中画出电路图，并在图中标明所用器材的代
号.
甲：电流表改装成电压表的电路图乙：用伏安法测电阻R x电路图
（2）请在乙框中画测R x阻值的电路图，并在图中标明各器材的代号。
（3）实验中，将电阻箱R2阻值调为4KΩ，再调整滑动变阻器R1，使A的示数是300μA，此时A1的示数是9 mA，则通过R x的电流是，测出R x的阻值是＿＿
6．从下表中选出适当的实验器材，设计一个电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据
①在虚线方框中画出电路图，标明所用器材的代号。
②若选测量数据中的一组来计算r1，则所用的表达式为r1==___________________，式中各符号的意义是：_________________________________。
7．（18年试题）用以下器材测量电阻R x电阻（900－1000Ω）；电源E，具有一定内阻，电动势约为9.0V；
电压表V1，量程为1.5V，内阻r1=750Ω；
电压表V2, 量程为5V, 内阻r2=2500Ω；
滑线变阻器R，最大阻值约为100Ω；
单刀单掷开关K，导线若干。
（1）测量中要求电压表的读数不小于其量程的1/3,试画出测量电阻R x的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）
（2）根据你所画的电路原理图在题给的实物图上画出连线。
（3）电压表V1读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示R x 的公式为R x＿＿＿＿＿＿＿＿＿
8．从下列实验器材中选出适当的器材，设计实验电路来测量两个电压表的内阻.要求方法简捷，操作方便，可进行多次测量并有尽可能高的测量精度.
A.待测电压表V1，量程0～3V，内电阻20kΩ—40kΩ
B.待测电压表V2，量程0～3V，内电阻20kΩ—40kΩ
C.电阻箱R1，阻值范围0—99999.9Ω
D.电阻箱R2，阻值范围0—99.99Ω
E.滑动变阻器R3，阻值范围0—250Ω，额定电流2.5A
F.滑动变阻器R4，阻值范围0—20Ω，额定电流2A
G.电池组，电动势6V，内电阻为0.5Ω
H.单刀开关若干和导线若干
(1)请设计一个测量电路，并在下面的方框中画出电路图.
(2)实验器材选择除A、B、G、H外，电阻箱应选用，滑动变阻器应选用，(用器材前的字母表示).
(3)需要测量哪些物理量，写出R v1和R v2的表达式，并写出推导过程.。
