变电站综合自动化系统设计方案分析比较

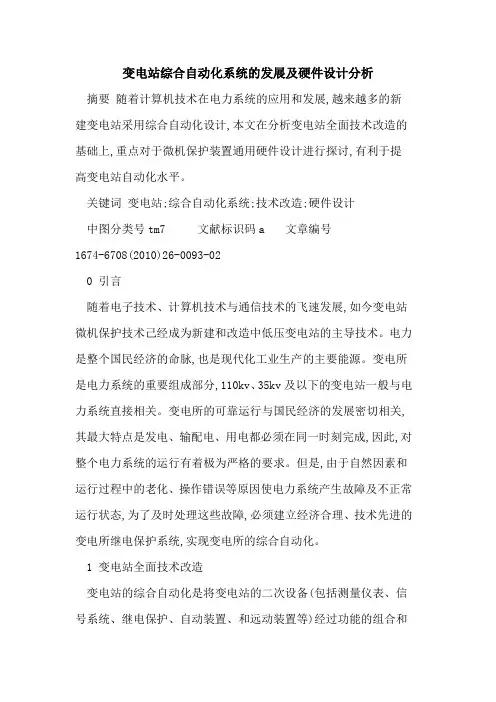

变电站综合自动化系统的发展及硬件设计分析
变电站综合自动化系统的发展及硬件设计分析摘要随着计算机技术在电力系统的应用和发展,越来越多的新建变电站采用综合自动化设计,本文在分析变电站全面技术改造的基础上,重点对于微机保护装置通用硬件设计进行探讨,有利于提高变电站自动化水平。
关键词变电站;综合自动化系统;技术改造;硬件设计中图分类号tm7 文献标识码a 文章编号1674-6708(2010)26-0093-020 引言随着电子技术、计算机技术与通信技术的飞速发展,如今变电站微机保护技术己经成为新建和改造中低压变电站的主导技术。
电力是整个国民经济的命脉,也是现代化工业生产的主要能源。
变电所是电力系统的重要组成部分,110kv、35kv及以下的变电站一般与电力系统直接相关。
变电所的可靠运行与国民经济的发展密切相关,其最大特点是发电、输配电、用电都必须在同一时刻完成,因此,对整个电力系统的运行有着极为严格的要求。
但是,由于自然因素和运行过程中的老化、操作错误等原因使电力系统产生故障及不正常运行状态,为了及时处理这些故障,必须建立经济合理、技术先进的变电所继电保护系统,实现变电所的综合自动化。
1 变电站全面技术改造变电站的综合自动化是将变电站的二次设备(包括测量仪表、信号系统、继电保护、自动装置、和远动装置等)经过功能的组合和优化设计,利用先进的计算机、电子、通信和信号处理技术,实现对全变电站的主要设备和输配电线路的自动监视、测量、自动控制和微机保护,以及与调度通信等综合性的自动化功能。
变电站的综合自动化,即利用多台微型计算机和计算机网络组成自动化系统,代替常规的测量和监视仪表,代替常规控制屏、中央信号系统和远动屏,利用微机保护代替常规的继电保护屏,改变常规的继电保护装置不能与外界通讯的缺陷。
因此,变电站的综合自动化是自动化技术、计算机技术和通信技术等高科技在变电站领域的综合应用。
变电站综合自动化系统可以采集到比较完全的数据和信息,利用计算机的高速计算能力和逻辑判断功能,可方便地监视和控制站内各种设备的运行和操作。
对于变电站综合自动化系统的分析与应用
论文摘要：采用变电站综合自动化技术是计算机和通信技术应用的方向，也是对整个电网的一、二次设备信息进行综合利用，发展和完善变电站综合自动化系统，是电力系统发展的新趋势，就变电站综合自动化系统进行一些探讨。
论文关键词：变电站；综合自动化变电站综合自动化系统是以计算机和网络通信技术为基础，将保护、控制、远动、自动装置、故障录波等分散的技术集成在一起，从而实现电网的现代化管理，并可以给运行、安全、设计、施工、检修、维护、管理等诸多方面带来直接或间接的经济效益和社会效益。
1 变电站综合自动化的结构变电站综合自动化的结构有两种:集中式和分布式。
1.1 集中式结构集中式一般采用功能较强的计算机并扩展其I/O接口，集中采集变电站的模拟量和数量等信息，集中进行计算和处理，分别完成微机监控、微机保护和自动控制等功能。
集中式结构也并非指只由一台计算机完成保护、监控等全部功能。
多数集中式结构的微机保护、微机监控与调度等通信的功能也是由不同的微型计算机完成的，只是每台微型计算机承担的任务多些。
集中式的特点:能实时采集各种模拟量和开关量，完成对变电站的数据采集和实时监控；成本低，占有空间小等。
前置管理机任务繁重、引线多，降低了整个系统的可靠性，若前置机故障，将失去当地及远方的所有信息及功能，所以一般采用双机并联运行。
软件复杂，修改工作量大，系统调试繁琐。
组态不灵活，对不同主接线或规模不同的变电站，软、硬件都必须另行设计，工作量大并且扩展一些自动化需求的功能较难。
1.2 分布式结构分布式结构是将变电站自动化系统的功能分散给多台计算机来完成，一般按功能设计，采用主从CPU系统工作方式，多CPU提高了处理并行突发事件的能力，解决了运算处理的瓶颈问题。
各功能模块之间采用网络技术或串行方式实现数据通信，选用具有优先级的网络系统较好的解决了数据传输的瓶颈问题，提高了系统的实时性分布式结构方便系统扩展和维护，局部故障不影响其它模块正常运行。

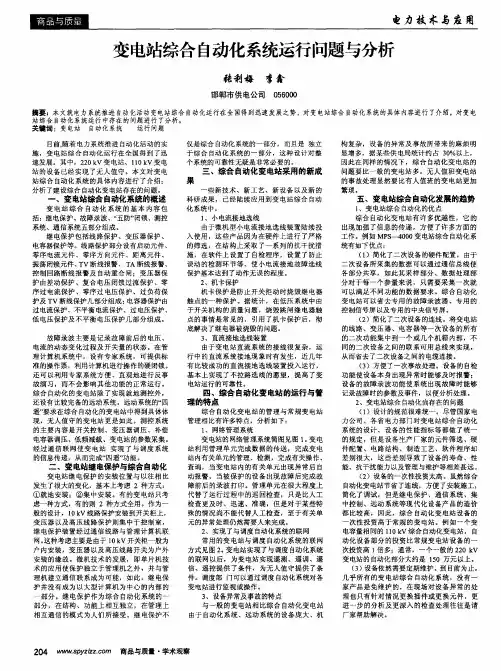

变电站综合自动化系统运行问题与分析
五、变电站综合自动化发展的趋势
１ 、变电站综 合 自 动化 的优 点 综合 自 动 化变 电站有 许多优越 性，它 的 出现加强 了信 息 的传递 ，方便 了许 多方面的 工作。例如 ＭＰ Ｓ － － ４ ０ ０ ０变电站综合 自动化系
统 有 如 下优 点 ：
变 电站 综 合 自动 化 系 统 的基 本 内容 包 括： 继 电保护、故障录波、“ 五防” 闭锁、测控 系统、通 信系统五部分 组成。 继 电保护 包括线路 保护 、变压 器保护 、 电容器保护等。线 路保护 部分设有启动元件、 零序 电流元件 、零序 方 向元件 、距 离元件 、 振荡 闭锁元件、 Ｔ ｖ断线报警、 １ ｌ Ａ断线报警 、 控制 回路 断线报警及 自动重合 闸；变压器保 护 由差动 保护 、复合 电压 闭锁过流 保护 、零 序 过电流保护 、零序 过 电压保 护、过负荷保 护及 Ｔ ｖ断线保护几部分组 成： 电容器保护 由 过 电流保护 、不平衡 电流保护、过电压保护 、 低 电压保护及不 平衡 电压保护几 部分组成 。
二、变电站继电保护与综合自动化
变 电站继 电保护 的安装 位置与 以往 相 比 发生 了很大的变化，基 本上考 虑 ２种方式 ： ①就地 安装；②集 中安装 。有 的变 电站只考 虑一种方式，有的则 ２种方 式全用 。作为一 般 的设计，１ Ｏ ｋ Ｖ线路保护 安装 到开关柜上， 变压器 以及高压 线路保护则集 中于控制室 ， 继 电保 护装置经 过通 信线路与管 理计算机联 网。 这种考虑主要是 由于 １ ０ ｋ Ｖ开关柜一般 为 户 内安 装，变压器 以及 高压线路 开关为户外 安装的缘故 。微 机技术 的发展 ，即单片机技 术 的应 用使保护 独立于管理机之 外 ，并与 管 理机 建立通信联 系成为可 能，如 此 ，继 电保 护 并没有成为 以大型计算机 为中心 的内部 的 部分 。继 电保护作为综合 自动化系统 的一 部分，在结构 、功能上相互 独立，在管 理上 相 互通信 的模 式为人们所接 受 继 电保护 不
变电站综合自动化系统技术分析
首先是引入现场总线技 术现 场总线技术不仅具有 高速（ １ 达 ＭＨｚ 及以上） 传输特征 ＇ 并且具备 “ 多路侦听 ， 自动上送 ” 的功能 解 决了多Ｃ Ｕ系统的信息传输 及突 Ｐ 发事件的优先传输 问题 。变电站 自动化 己大规模推广 并 已有大量变 电站实现无人值班 舴 为 “ 枢纽工程 ” 的 通信 系统 ， 必须采用双网络 来提高 系统的可靠性 。 在通
信媒介方面 ＇ 光纤是较为理想 的通信媒介 胆 由于价格及
制室 内后 台计算机和现场单元之间的站 内通道 必 须考
虑 电磁的影响 ， 目前光纤通 信己经得 到较为广泛 的采
实时性提出了非 常高的要求 。 因此在变电站 自动化向分散式系统发展时 采 用计 算机 网络 的优 点来替代传统 串 Ｉ通信成为一 种趋 向 。 Ｚ ｌ
作者简介：刘毅 ，男，毕业于华北 电力大学 ， 从事变 电
站 自动化 方 面 的 工 作 。
计算机 网络内计算机之间是相互独立和平等的 ， 国内推
１１ ．信号采集方式 对一个较先进 的变电站综合 自动化系统而言 萁 信 号采集应该是可以完全分散分布和下放 的， 只有这 因为 样 才能 最大限度地减 少二次 控制电缆 ， 简化二次 回路。 特 别是在 １ Ｋ ０ Ｖ变 电站 ， 可将测控部分合并在 １ ｋ ０ ｖ保 护装置内根 据模拟量对采样精 度的不 同要求 采 用
应时 间的要求是相适应的 。 对于分 散式 系统 度 电站控
界 面、 数据处理能 力庆 现就地监 控功能 悬 系统与运行 人员的接 口。其 中通信层在这里起着举足轻 重的作用 更使变 电站 自动化系统发生了根本的变化 这 些变化集
中表现在 以下儿 个方面 。 ２２ １ ．． 在测控单元和通信单元之 间 ：
变电站综合自动化系统方案探讨
变压器 ５台 。铝 电解 最大 允 许 全停 电 时１ ３ ￣ 因此 ， 司 （ｆ ｈｉ ｎ 供
电 可 靠 性 十分 重 要 为保 证 可 靠 性 ， 电 站 １０ Ｖ 配 电采 取 变 ｋ １
２ 自动 化 系 统 设 计 原 则
的可直接 采用专用 柜 体安 装 到一 次设 备 现场 ； 是 ， 就 使 但 这
得 就地 层设备 的工 作环境 比较恶 劣 ： 度 、 温 湿度变 化大 ， 电磁 干扰 ， 机械振 动 、 灰尘 、 风霜雨 雪等 ； 因此 ， 地层设 备必须满 就 足环境的变化 的要求 ， 保证工作 的可靠性 。
他外部 设备 ， 合 不 同通信 介 质 及 规约 要求 。③实 时性 ： 适 实
时 传递 信 息 。 ３ ３ 就 地 层 设 备 的 安 装 及 功 能 ．
母联 断路器分段 双母 线 方 案 ， 断路 器选 用 可靠 性 高 、 护量 维
极 小 的 Ｓ＾断 路 器 Ｌ ５—１６２０ Ａ １ Ｆ Ｗ３ ２／００ ０台 ； 室 内 中 压 侧 对
控制 、 远动 等功能 于一 体 ， 相互 独立 ， 既 又相互 联 系 ； 靠性 可 高 （） ２ 简化 了接 线 方式 ， 个单 元 模块 与 上 位机之 间 可通 过 各
屏蔽双绞线／ 纤连接 ；３ 抗 干扰能力强 。 光 （） ５ 后 台操 作系统的选定 选择 先进 的后 台操 作 系统是 变 电站 自动化 系统 成 功的 关键。 目前 ，２ Ｗｉ ｏ ｓ ８ 作 系统 以其稳 定 性 、 ３位 ｎ ｗ 操 ｄ ９ 可靠 性 成为主流 。选 择后 台综合操 作 系统 时 ， 系统 功能 的完整性 是 重要的抉择 条件之 一 ， 如是 否 采用 了先进 的 防死 锁技 术 、 是
变电站综合自动化系统运行分析
变电站综合自动化系统运行分析变电站综合自动化系统从其测量控制、安全等方面考虑,可划分为三个系统。
(1)监控系统。
监控系统是完成模拟量输入、数字量输入、控制输出等功能的系统,一般具有测量和控制器件,用于站内线路和变压器运行参数的测量、监视,以及断路器、隔离开关、变压器分接头等设备的投切和调整。
(2)保护系统。
在综合自动化系统中,继电保护宜相对独立,除输入量和跳闸要独立外,保护的启动、测量和逻辑功能也应独立,此时,保护装置需要通过串行通信接口送出的仅是某些保护动作的指示信号或记录数据;也可通过通信接口实现远方改变保护定值。
此外,一般要求的故障录波及测距功能由保护系统附带完成,如有较高要求,则配置专用设备并有相应的通信接口。
(3)断路器闭锁系统。
变电站综合自动化系统应具有全方位的防误操作系统,以通过闭锁功能,有效地实现五防,从而保证电网和人身的安全。
1.关于后台监控机的几个问题1.1后台监控机运行管理在实际运行中,已经多次出现了后台监控机由于人为和监控机本身等原因导致瘫痪不能工作,严重影响变电站的整体运行。
为防止这种情况发生,一是要制定变电站后台监控机的运行和管理制度并严格执行,对值班人员进行约束,防止利用后台监控机玩游戏、上网,防止私自使用软盘和光盘使监控机感染病毒等。
二是加强管理部门的定期和不定期检查,发现问题,立即处理,不留后患。
三是设置操作系统和监控软件密码管理办法,只有管理部门和变电站站长掌握密码,普通值班人员不掌握密码,防止随意进入操作系统和启动、停运监控软件,防止使用后台监控机的软、硬件资源并遭到破坏。
四是用监控软件封装操作系统,如东方。
220kv变电站及其综合自动化系统方案设计
220kv变电站及其综合自动化系统方案设计摘要：本文旨在设计一种220kv变电站综合自动化系统方案。
通过对变电站系统运行状态的监测和控制进行研究，本文提出了一种综合自动化系统方案设计。
该方案包括变电站的基础电气设备、保护自动化系统、监测自动化系统和辅助设备自动化系统。
同时，该方案还包括自动化系统的硬件和软件设计。
本文最后进行了方案可行性分析和实验验证，结果表明，该设计方案具有较高的可行性和实际应用价值。
关键词：220kv变电站；综合自动化系统；方案设计；可行性分析；实验验证引言：随着电力工业的不断发展，220kv的变电站已成为电力系统的重要组成部分。
变电站的运行状态监测和控制是电力系统稳定运行的重要保障。
为此，220kv变电站综合自动化系统方案设计成为研究热点。
本文将从变电站基础电气设备的监测和控制、保护自动化系统、监测自动化系统和辅助设备自动化系统等方面进行研究，设计出一种综合自动化系统方案。
同时，本文将对方案可行性进行分析，并进行实验验证。
一、基础电气设备自动化系统设计基础电气设备是变电站运行的核心，其自动化控制对于电力系统的稳定运行具有重要意义。
基础电气设备自动化系统主要包括变压器、断路器、隔离开关、组合电器等的自动化控制。
1、变压器自动化控制：变压器是电力系统中最基础的设备之一，其自动化控制对于电力系统的稳定运行具有重要意义。
为此，本系统将采用数字化变压器差动保护，可实现对变压器的实时监测、故障定位等功能。
2、断路器自动化控制：断路器是变电站中最主要的设备之一，其自动化控制可大大提高电力系统的稳定性。
为此，本系统将采用信息化断路器保护，可实现对断路器的状态监测、动作判据计算等功能。
3、隔离开关自动化控制：隔离开关作为保护装置的一部分，其自动化控制也是变电站综合自动化系统的重要组成部分。
为此，本系统将采用高压气体绝缘金属封闭开关进行实现。
4、组合电器自动化控制：组合电器是基础电气设备的组合，包括变压器、断路器、隔离开关等设备。
变电站综合自动化系统结构设计(报告)
变电站综合自动化系统结构与功能综述关键词：变电站综合自动化系统结构功能---综合自动化系统的硬件结构变电站综合自动化系统的发展过程与集成电路技术、微计算机技术、通信技术和网络技术密切相关。
随着这些高科技的不断发展，综合自动化系统的体系结构也不断发生变化，其性能和功能以及可靠性等也不断提高。
从国内外变电站综合自动化系统的发展过程来看，其结构形式有集中式、分层分布式、和全分散式等三种类型。
1.集中式的结构形式集中式结构的综合自动化系统，指采用不同档次的计算机，扩展其外围接口电路，集中采集变电站的模拟量、开关俩个和数字量等信息，集中进行计算与处理，分别完成微机监控、微机保护和一些自动控制等功能，集中式结构也并非指由一天计算机完成保护、监控等全部功能。
多数集中式结构的微机保护、微机监控和与调度等通信的功能也是由不同的卫星计算机完成的，只是每台微计算机承担的任务多些。
例如监控机要负担数据采集、数据处理、开关操作、人机联系等多项任务：担负微机保护的计算机，可能一台微机要负责几回低压线路的保护等。
随着微处理器的发展、微型计算机的性能价格比迅速优于小型机后，才开始发展以微处理器为核心的变电站自动化系统。
图2.1 集中式结构的综合自动化系统框图这种集中式的结构式更具变电站的规模，配置相应容量的集中式保护装置和监控主机及数据采集系统，它们安装在变电站中央控制室内。
主便延期和各进出线及站内所有电器设备的运行状态，通过TA、TV经电缆传送到忠言控制室的保护装置和监控主机。
继电保护动作信息往往是取保护装置的信号继电器的辅助触点，通过电缆送给监控主机。
这种系统的主要功能即特点是：1）能实时采集变电站中各种模拟量、开关量，完成对变电站的数据采集和实时监控、制表、打印、事件顺序记录等功能。
2）完成对变电站主要设备和进出线的保护任务3）集中式结构紧凑、体积小、可大大减少占地面积。
4）造价低，尤其是对35kV或规模较少的变电站更为有利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第20卷第4期(总第79期) 福建电力与电工 2000年12月变电站综合自动化系统设计方案分析比较(泰宁 354400) 池潭水电厂 刘建锋摘要 针对国内目前众多的变电站综合自动化系统设计方案,从二次系统几个方面进行分析比较,并提出拙见供有关人员参考。
关键词 变电站 综合自动化 设计方案 分析比较1 引言近几年来,随着计算机和数字通信技术的不断发展,变电站的二次设备基本上实现了微机化。
微机保护、微机监控装置在变电站中被广泛采用,大大提高了电网的自动化水平和运行的可靠性,有不少变电站已实现无人值班。
然而,由于专业标准的差异,不同厂家所采用的变电站综合自动化设计方案也不尽相同,因而令广大用户及设计人员无所适从。
下面拟针对国内目前众多的变电站综合自动化设计方案,从二次系统几个方面进行分析比较。
2 系统结构国内目前最常用的分层分布式结构,如附图所示。
附图 分层分布式结构框图 整个系统由站级管理层、工业总线网络层和间隔层三部分组成,系统内所有监控、保护设备均按模块式单元化结构设计,根据变电站的电压等级、规模大小和用户要求可以灵活设置。
由于集中式系统结构现已不再采用,因此不再赘述,下面仅介绍分布式系统结构。
2.1 面向功能的分布式系统每个单元完成一种功能,系统功能可分为:交直流测量单元、遥信采集单元、遥控与操作单元、脉冲电能收集单元、保护单元等。
这种系统的优点是功能单元之间与通信总线在电气上完全隔离,任一单元故障对系统其余部分没有任何影响,缺点是组屏多,二次接线相对复杂,扩展性差,单元不能分散安装。
2.2 面向间隔的分布式系统将变电站的输变电路线分为许多间隔,如进线间隔、变压器间隔、出线间隔等。
各间隔设备相对独立,仅通过站内通信网络互联,并同站级计算机进行通信。
每一间隔层按遥测、遥信、遥控、保护等多CPU分布配置,且在设计上引入计算机局域网络技术,功能分配采用尽可能下放的原则,这种结构虽然可靠性大大提高,任一间隔故障不会影响其它间隔,但是对于每一间隔来说可靠性就比较低,如果间隔内任一个发生故障,则会影响整个间隔。
2.3 面向对象的分布式系统即一个单元对一个对象,每一根进线、每一根出线、每台变压器、电容器等都可作为对象。
这是一种真正的全分布式的变电站综合自动化系统,它打破了原有二次设备的功能界限,根据变电站综合自动化的要求重新组合。
这种面向对象的分布式系统符合国际电工委员会的技术规范,是今后的发展方向。
它具有以下特点: 系统可靠性大大提高,局部故障不影响系统运行; 模块间相对独立,互相影响小;数据共享性好; !系统运行效率高;∀多功能的综合控制方式,使得设备的运行管理十分简单,维护量少;#抗干扰能力强;∃可扩展性好;%站内二次设备所需电缆大大减少,节约投资。
3 双网络与单网络总线结构站级管理层与保护监控层之间的数据及命令传递,可采用双网络或单网络结构。
对于220kV及以上电压等级变电站或110kV枢纽变电站,采用双网络结构便于在数据流量很大时保证能快速传递各类信号,并提高其可靠性。
采用双网络方式时,通常将监控和保护独立组网,・38・在输电线路或电气设备故障保护动作后,可利用保护网快速传递录波数据。
由于110kV及以下变电站规模较小,数据流量不大,110kV及以下变电站采用单网络即可很好地满足数据传输的要求。
4 监控与保护一体化问题由于技术的应用程度、保护的特殊地位及管理体制存在的问题,长期以来使保护和监控一直是分开的。
但是,随着电力部门管理模式的逐步改变及计算机和数字通信技术的快速发展,低电压等级(如35kV、10kV)变电站,为了降低投资成本,便于运行管理和提高自动化水平,宜采用监控和保护一体化单元,其特点是:(1)监控和保护合二为一,保护CT和监控CT独立接入,这样既保证了测量精度,又提高了可靠性。
(2)硬件标准化,各单元硬件相同,软件不同,同类模板可以互换,互换后测量精度不受影响,有利于用户维护和掌握。
(3)面向对象设计。
(4)完全的交流采样。
(5)主保护和后备保护严格分开,变压器主保护和高低压侧的后备保护各是一个小单元,且后备保护按每一侧设计,同一单元内部保护出口严格分开。
(6)单元配置灵活,可集中组屏,也可分散安装。
(7)有组态功能,各种保护方法可灵活地接入和切除。
这种结构目前还未得到广泛采用,其原因在于:(1)目前电网的专业管理大多是保护与远动分开,采用这种结构必须改变管理体制,同时对运行维护人员的水平要求也更高。
(2)这种系统可靠运行的关键一是监控保护单元的硬件必须适应恶劣的工作环境,需具有很强的抗干扰性、抗震动能力,能适应高温、高湿度的工作环境;二是要求有一个高效、可靠的快速数据通信网络。
(3)由于设计方面的原因,一体化监控保护单元故障时,监控与保护间没有一个明显的界面,因而难以查找和区分故障范围。
5 RS485或CAN现场总线网分布式系统的通信方式主要有串行通信总线方式和网络方式,前者最典型的是R S-485,后者适用于变电站环境较为典型的控制局域网CA N。
5.1 R S-485总线RS-485总线较早应用于变电站综合自动化系统,目前仍为许多系统所采用,其缺点主要有:(1)对于较小规模系统,有足够的传输率,实时性有保证,但随着系统规模的扩大,系统性能迅速降低。
(2)抗干扰及安全性较差,一般只适宜于在控制室内部使用,不能用于开关场及开关间隔内,即不适用于分散安装的分布式系统。
(3)从结构网络上只能有一个主节点,其余均为从节点,各I/O单元横向通信必须经过站级计算机进行,系统灵活性差。
(4)数据通信方式是命令响应式,节点只有在收到主节点的命令后才能响应,一些重要的变位信息得不到及时上送,实时性较差。
(5)无检错纠错功能。
(6)通讯规约由各厂家自定,不同系统设备间难以互联。
5.2 CA N总线型网络(1)采用短帧传送,且每帧均有CRC校验和其它检错措施,抗干扰能力强,只需采用廉价的双绞线传输就可保证误码率≤10-11。
(2)网络直接通讯距离最远可达10km,此时传输速率为5kb/s,而当传输距离为40m时,传输速率可达1M b/s。
(3)按多主方式工作,网络上任一节点均可在任意时刻向网络上其它节点发送信息,而且还可按点对点、一点对多点和全局广播等方式传送信息,通讯方式灵活。
(4)网络上的节点可以设置成不同的优先级别,并采用非破坏性总线裁决技术,当有两个节点同时向网络上传送信息时,优先级低的节点会自行暂停发送,但优先级高的节点却不受影响继续发送,从而大大地节省了总线冲突裁决时间,以保证整个系统的实时性。
(5)网络上某个节点异常时,有自动关闭总线的功能,切断该节点与总线的联系,以保证总线上其它操作不受影响。
(6)CAN网络符合ISO11898技术规范,具有良好的开放性和硬件支持环境。
6 后台操作系统系统平台和网络操作系统主要有W indo ws N T和SCO U N IX两大类,各有优缺点。
6.1 Windo ws NT操作系统(1)硬件向上兼容性好,不需要人工进行硬件的优化配置。
(2)支持软件多,可移植性强,易于二次开发和功能扩展。
有全方位多功能的系统配置组态功能,包括系统配置、图形、报表、曲线、事件处理方式等,使系统生成修改极为快捷、灵活、方便;多种报表配置生成及输出,全部基于Excel电子报表,便于管理并与其他工具接口;标准的大型数据系统SQ L Ser ver或Sy base作为实时及历史数据库,系统容量大,保证了数据完整性・39・和一致性,易于维护并能与其它系统无缝连接。
(3)界面直观,通用性强,用户普遍会使用,减少培训的工作量。
(4)系统运行的稳定性略差,有时由于任务多易发生死机。
(5)安全性不高,易受计算机病毒的侵入。
(6)基于该操作系统的应用软件有的具有识别码,从保密的角度限制了它的使用范围。
因此,在500kV等级的变电站或220kV枢纽变中不推荐采用。
6.2 SCO U N IX系统(1)硬件兼容较为严格,一般的PC机显卡在图形环境下不能兼容,即使兼容,其分辨力也较低,大多≤1024×768。
(2)需要对系统进行优化配置,这项工作一般使用人员难以胜任。
(3)支持软件较少,应用系统组态软件要自行编制。
(4)操作系统为英文环境,对国内用户来说较难掌握。
(5)有较长时间的运行经验及完善改进,稳定性好,安全性高,军工、金融等行业对可靠性要求较高的网络普遍采用。
7 技术经济分析为便于分析变电站常规监控+微机保护系统与综合自动化系统的配置及造价差别,下面以一个典型的110kV变电站(按110kV线路4回,2台双圈主变, 10kV线路24回,2组电容器考虑)为例,按某厂家报价进行比较:7.1 常规监控+微机保护系统配置有:中央控制台、返回屏、集中式微机保护、微机故障录波、远动终端装置、遥控执行屏、遥测变送器屏(或交流采样屏)、遥信转接屏。
这种系统目前为国内大多数变电站采用,其中相当部分从常规分散式系统改造而来,它在综合自动化技术还不十分成熟时期是符合我国国情的。
与常规分散式系统一样,这种系统需要建设面积较大的控制楼(含生活附属设施),花费不少的基建费用,况且常规和微机设备的重复设置还浪费了不少投资,因此其工程造价较高(约170万元)。
7.2 综合自动化系统配置有:集中式微机监控单元(RT U)、110kV线路成套微机保护、110kV主变成套微机保护、10kV线路监控保护一体化单元、电容器组监控保护单元与站级计算机等。
这种系统同常规分散式系统相比,自动化水平有极大提高,与常规监控、微机保护系统比较,工程造价明显减少,具体数据如下:取消返回屏节省投资18万元;取消中央控制台节省6万元;取消当地测量仪表及光字牌节省4万元;减少控制台及返回屏连接电缆约6km;控制楼占地面积减少50%以上;控制楼土建面积减少50%以上;系统工程造价约140万元。
综上所述可以看到,常规监控、微机保护式系统不仅需要建设面积较大的控制楼,而且系统工程造价较高;综合自动化系统即使不计入节省的基建费用,其工程造价也比常规监控、微机保护系统低18%左右,因此,仅从工程投资的角度来说,新建工程采用综合自动化系统较为理想。
8 结束语变电站设计是一个复杂的系统工程,需要多种专业的配合,以上仅就二次系统的几个方面进行分析比较,不妥之处,恳请专家批评指正。
(收稿目期:2000-08-24)(上接第63页)4.2 建议Q Z1S是一种已遭淘汰的并车方式,我们仅减小了不同步程度,问题并未彻底解决。
如果条件允许,应采用先进的变频调速技术对电气控制系统进行改造。
该技术已在起重机行业得到广泛运用,它可以实现无级调速,轻松到达100%制动力矩。
在桥机加上平衡梁工作时,仍可确保几个吊钩同步升降,这将大大减少工作时间,降低工作强度,提高安全性和可靠性。
