悬挑防护棚安全专项施工方案
目录工程概况1、工程名称：3、建设单位：4、设计单位：5、监理单位：6、施工单位：。
工程主要由4栋33层住宅楼、1栋31层住宅楼、1栋22层公寓及附属商业、街铺（2～5层）和2～3层地下室（车库）组成。
项目总建筑面积为343031㎡，地下室占地面积为㎡。
其中商业建筑面积93193㎡（购物中心建筑面积54776㎡，地下商业建筑面积12618㎡，外街商铺建筑面积22055㎡），公寓建筑面积16361㎡，住宅建筑面积151569㎡，地下建筑面积114600㎡。
防护棚悬挑位置设置：悬挑位置悬挑楼层1#楼4层（靠近营销中心一侧）3#楼2层（靠近12、21区南侧）主要防止高空落物伤人，1#楼搭设宽度为4m，3#楼搭设宽度。
（详见附图）编制依据1、施工图纸及相关的施工文件；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；3、《建筑施工安全检查标准》JGJ59-2011；4、《建筑结构荷载规范》GB50009-20125、《混凝土结构设计规范》GB50010-20106、《建筑施工高处作业安全技术规范》JGJ80-91防护棚搭设形式外脚手架悬挑防护棚采用钢管搭设，悬挑钢管为6m长，1#楼挑出外架4m，跨距为同悬挑外架跨距，与结构梁预埋短钢管用扣件连接，横杆间距为。
确保防护棚的安全性，在悬挑钢管离端部1m处设斜拉杆，承受拉、撑荷载，水平间距3m，垂直高度为，同时悬挑梁采用直径钢丝绳卸荷，水平距离每3m同斜拉杆隔一布一，垂直高度为。
钢管网架上满铺层板封闭，悬挑端头为高的栏杆，栏杆外挂密目安全网和蓝白相间挡脚板，防止坠物从防护棚往下坠落；3#楼挑出外架，跨距为同悬挑外架跨距，与外架立杆用扣件连接，横杆间距为1m，采用直径钢丝绳卸荷，水平距离每3m布置一道，垂直高度为。
钢管网架上满挂密目安全网及水平兜网，防止坠物从防护棚往下坠落。
材质要求（1）脚手架杆件材质要求：钢管应符合国家行业标准JGJ130-2011。
悬挑安全防护棚搭设方案
精品文档修改可用悬挑安全防护棚施工方案一、概述按业主在2#楼****路设售楼部之要求，为确保售楼人员进出安全，在2#楼13轴临海田路一侧搭设悬挑安全防护棚。
搭设楼层为10层、20层楼面。
防护棚考虑安全、适用、经济及外立面美观的原则，防护棚悬挑梁采用8#槽钢，间距2M，垂直于悬挑梁方向采用Φ48*3.5钢管间距500MM，上下两层，上层铺竹串板，下层铺20MM厚木板，以防落物伤人。
上下层间隔500MM，防护棚外侧搭设1.2M高护身栏杆，并挂安全绿网。
防护棚钢管必须统一涂刷黄色油漆。
悬挑钢梁外伸5M，在距墙边2.5及5.0M处采用6×19φ20.0光面钢丝绳与预埋吊环拉结。
搭设方法见附图。
二、悬挑防护棚受力计算悬挑防护棚选用10#槽钢作梁，Φ48钢管作次梁，上铺18MM 厚九夹板，每边边梁用2根6×19φ20.0光面钢丝绳，强度极限≥1700MPa，每一吊点设ф20预埋吊环，根据《混凝土结构设计规范》（GBJ10-89）第7.9.8的规定，吊环采用Ⅰ级钢筋制作，严禁使用冷加工钢筋，吊环埋入深度不应小于30d（钢筋直径），并应焊接或绑扎勾住结构钢筋。
1、荷载取值1.1恒载按JGJ130-2001表4.2.1-1脚手板自重标准值木脚手板标准值0.35KN/M2,按双层计算则为0.7 KN/M2。
1.2活载取1KN/M2。
2、次梁荷载计算：悬挑防护棚取静荷载为0.7KN/M2,活载为1.0KN/M2,则线荷为0.7×0.5=0.35KN/M；活荷载取 1.0 KN/M2, 则线荷为 1.0×0.5=0.5 KN/M。
2.1次梁的静力计算概况:2.1.1、单跨梁形式：简支梁2.1.2、计算模型基本参数：长 L =2.0 M2.1.3、均布力：标准值qk=qg+qq=0.35+0.5=0.85 KN设计值qd=qg*γG+qq*γQ =0.35*1.2+0.5*1.4=1.12 KN2.2、选择受荷截面2.2.1、截面类型：Φ48钢管2.2.2、截面特性： Ix=12.19cm4 Wx=5.08cm3 G=3.84kg/m2.3、相关参数2.3.1、材质：Q2352.3.2、x轴塑性发展系数γx：1.052.3.3、梁的挠度控制［v］：L/2502.4、内力计算结果2.4.1、支座反力 RA = qd * L / 2 =1.12 KN2.4.2、支座反力 RB = RA =1.12 KN2.4.3、最大弯矩 Mmax = qd * L * L / 8 =0.56 KN.M2.5、强度及刚度验算结果2.5.1、弯曲正应力σmax = Mmax / (γx * Wx)＝104.98N/mm22.5.2、最大挠度 fmax = 5 * qk*L 4/384 * 1/ (E*I)=6.92mm2.5.3、相对挠度 v = fmax / L =1/ 289弯曲正应力σmax= 104.98 N/mm2 < 抗弯设计值 f : 215N/mm2 ok!跨中挠度相对值 v=L/289 <挠度控制值［v］:L/ 250 ok!验算通过！3、悬挑梁计算:解成竖向和水平向分力，先按可动铰支座计算出竖向分力，再计算水平向分力。
悬挑防护棚施工方案
悬挑防护棚施工方案1. 引言随着建筑施工技术的不断发展，悬挑结构逐渐成为现代建筑中常用的设计元素之一。
悬挑结构的优点是可以增加建筑的美感和独特性，但同时也增加了施工过程中的安全隐患。
为了确保施工期间的安全性，悬挑防护棚成为必需品。
本文将介绍悬挑防护棚的施工方案。
2. 悬挑防护棚材料和尺寸要求悬挑防护棚的材料应采用高强度、耐候性和耐腐蚀性能良好的材料，如钢结构和玻璃钢材料等。
悬挑防护棚的尺寸应根据具体的悬挑结构设计来确定，确保完全覆盖悬挑区域，并考虑到施工人员的工作空间需求。
3. 悬挑防护棚的搭建流程悬挑防护棚的搭建流程如下：步骤1：准备工作在悬挑区域周围进行必要的清理和准备工作，确保施工现场的安全和整洁。
步骤2：悬挑防护棚的基座安装根据悬挑防护棚的尺寸要求，在悬挑区域的边缘安装基座，固定基座以确保其稳定性。
步骤3：主体结构安装根据悬挑防护棚的设计图纸，安装主体结构，如钢柱、梁等。
确保主体结构的稳定性和结构强度。
步骤4：防护材料安装固定防护材料，如钢丝网和玻璃钢板等，确保完全覆盖悬挑区域。
要注意确保防护材料与主体结构的连接牢固，以防止松动或脱落。
步骤5：调整和检查对悬挑防护棚进行调整和检查，确保各部分安装牢固，没有安全隐患。
4. 悬挑防护棚的使用注意事项在使用悬挑防护棚时，需要注意以下事项：•禁止随意改动悬挑防护棚的结构和连接方式，以确保施工期间的安全性。
•定期检查悬挑防护棚的稳定性和防护材料的完好性，如有损坏或松动，及时修复或更换。
•在悬挑防护棚上工作时，必须佩戴适当的安全装备，如安全帽、安全带等。
•确保施工现场的清洁和整洁，避免杂物或垃圾对悬挑防护棚造成影响。
5. 总结悬挑防护棚的施工方案是确保建筑施工过程中悬挑结构安全的重要措施之一。
通过选择合适的材料和严格按照施工流程进行搭建，可以实现对悬挑区域的有效保护，保证施工人员的安全和顺利进行。
同时，在使用过程中要注意遵守相关的安全规定和注意事项，确保施工期间的安全性。

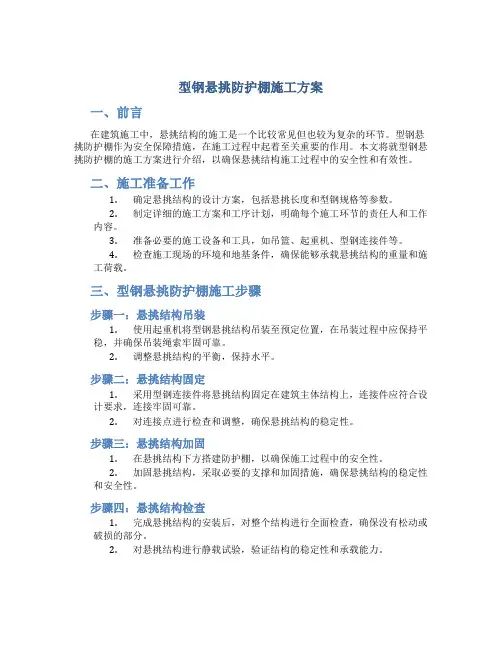

型钢悬挑防护棚施工方案
型钢悬挑防护棚施工方案一、前言在建筑施工中，悬挑结构的施工是一个比较常见但也较为复杂的环节。
型钢悬挑防护棚作为安全保障措施，在施工过程中起着至关重要的作用。
本文将就型钢悬挑防护棚的施工方案进行介绍，以确保悬挑结构施工过程中的安全性和有效性。
二、施工准备工作1.确定悬挑结构的设计方案，包括悬挑长度和型钢规格等参数。
2.制定详细的施工方案和工序计划，明确每个施工环节的责任人和工作内容。
3.准备必要的施工设备和工具，如吊篮、起重机、型钢连接件等。
4.检查施工现场的环境和地基条件，确保能够承载悬挑结构的重量和施工荷载。
三、型钢悬挑防护棚施工步骤步骤一：悬挑结构吊装1.使用起重机将型钢悬挑结构吊装至预定位置，在吊装过程中应保持平稳，并确保吊装绳索牢固可靠。
2.调整悬挑结构的平衡，保持水平。
步骤二：悬挑结构固定1.采用型钢连接件将悬挑结构固定在建筑主体结构上，连接件应符合设计要求，连接牢固可靠。
2.对连接点进行检查和调整，确保悬挑结构的稳定性。
步骤三：悬挑结构加固1.在悬挑结构下方搭建防护棚，以确保施工过程中的安全性。
2.加固悬挑结构，采取必要的支撑和加固措施，确保悬挑结构的稳定性和安全性。
步骤四：悬挑结构检查1.完成悬挑结构的安装后，对整个结构进行全面检查，确保没有松动或破损的部分。
2.对悬挑结构进行静载试验，验证结构的稳定性和承载能力。
四、施工注意事项1.施工人员必须严格遵守安全操作规程，穿戴好安全防护装备。
2.施工过程中应定期检查悬挑结构的安装情况，及时发现并解决问题。
3.遇到恶劣气候或其他不利因素时，应暂停施工并采取相应的安全措施。
4.施工完成后，应及时清理施工现场，确保环境整洁和安全。
五、总结型钢悬挑防护棚在悬挑结构施工中扮演着非常重要的角色，通过合理的施工方案和严格的管理措施，可以保障悬挑结构施工的安全性和高效性。
希望本文介绍的施工方案能够对相关施工人员提供一定的参考和借鉴，确保悬挑结构施工顺利进行。
售楼处悬挑安全防护棚施工方案
售楼处悬挑安全防护棚施工方案
一、概述
售楼处悬挑安全防护棚是在高楼悬挑部位施工过程中为了保障施工人员安全而设立的防护设施。
本文将从施工方案、材料选用、施工步骤等方面详细介绍售楼处悬挑安全防护棚的施工方案。
二、施工方案
1. 设计方案
根据悬挑部位的实际情况和施工需要，设计合理的悬挑安全防护棚方案。
确保方案符合相关规范和标准，保证安全有效。
2. 结构方式
选用合适的支撑结构方式，例如钢管支撑、钢结构支撑等，保证防护棚稳固牢固。
三、材料选用
1. 主体材料
选择高强度、耐腐蚀的材料作为悬挑安全防护棚的主体结构材料，确保安全性能和使用寿命。
2. 表面材料
表面材料应选择耐候、耐磨损的材料，保证防护棚外观美观和持久。
四、施工步骤
1. 地基处理
对安装悬挑安全防护棚的地基进行处理，保证地基承载力和稳定性。
2. 支撑结构安装
按照设计方案，安装支撑结构，确保安装牢固并符合要求。
3. 主体结构搭建
将主体结构进行组装搭建，检查结构的稳定性和承载能力。
4. 表面装饰
对悬挑安全防护棚进行表面装饰处理，保证外观美观。
5. 安全检查
在施工结束后进行安全检查，确保悬挑安全防护棚符合安全要求。
五、施工注意事项
1. 严格按照设计方案施工，不得私自更改结构；
2. 施工现场要严格遵守安全规范，保证施工人员安全；
3. 完成施工后及时清理施工现场，确保无安全隐患。
通过以上施工方案、材料选用、施工步骤及注意事项的详细介绍，可以保障售楼处悬挑部位施工过程中的安全，确保施工顺利进行。
悬挑防护棚施工方案
悬挑防护棚施工方案福建省闽南建筑工程有限公司悬挑防护棚施工方案一、工程概况本工程为深圳市信义房地产开发有限公司信义景和园9.10#楼，位于深圳市布吉镇罗岗村，由工业机械部深圳设计研究院设计，深圳市九州建设监理有限公司监理，福建省闽南建筑工程有限公司总承包。
9栋建筑总高度52.896m建筑层次16层，悬挑防护棚搭设在十一层，10栋建筑总高度61.072m建筑层次18层，悬挑防护棚搭设在十四层总建筑面积为34438.27m2。
一、主要参数：二、施工准备：（一）、材料准备：（二）、机具准备：（三）、材料、人员等具体要求1、Φ48×3.5MM、Φ16钢丝绳、Φ25圆钢、绳卡、扣件等材料，进场前必须有产品合格证，性能检测报告，而且要经质检员、材料员、安全员验收合格后才能进场，进场后必须在现场监理工程师见证取样下送检合格，方可使用。
2、技术人员熟悉各个部位及高度的结构变化，组织必要的物料进场，以便防护棚搭设使用；3、有关作业班组应组织足够的作业人员，准备防护棚的搭设；4、在施工前，组织有关技术人员和安全员对作业班组进行作业前技术安全交底，并履行签字手续。
5、从事防护棚安装、拆除作业的架子工必须是满足国家标准«特种作业人员安全技术考核管理规则»条件，并且经过培训、考核、取得安全操作证及经体检合格的人员。
6、安全带及安全绳的系法，因防护棚在外架悬挑4.5米，搭设时操作人员安全带的固定是个难题，采用如下方法：在防护棚所在结构层的上一层，利用外墙、柱、边梁模板加固用的螺杆孔洞，穿Φ16的钢丝绳并固定成环型引至外架3～3.5米左右，每隔6米引出一条，引出钢丝绳及砼尖角处，防止钢丝绳被割断，在接触处加垫胶皮或木方。
操作人员的安全带系在引出的安全引绳上，同时还必须系上安全绳、安全带，安全绳一定确保要高挂低用。
三、主要搭设方法：（一）、防护棚的施工工艺流程：施工准备→放线定位→悬挑水平钢管安装→卸荷钢丝绳安装→抗风杆安装→外端栏杆搭设安装→扎安全网→安装防护板。
悬挑式水平防护棚安全专项施工方案
悬挑式水平防护棚安全专项施工方案一、工作目标和范围：1.目标：确保施工期间的人员和设备的安全，防止悬挑式水平防护棚的倒塌和意外事故的发生。
2.范围：适用于悬挑式水平防护棚的施工过程。
二、施工前的准备工作：1.编制详细的施工计划，包括施工流程和时间安排。
2.确保施工现场的整洁和安全，清除可能影响施工的障碍物。
3.为工作人员提供必要的安全培训，包括正确使用和维护悬挑式水平防护棚的知识。
4.准备必要的施工设备和工具。
三、施工过程中的安全措施：1.施工现场应设置明显的警示标志，提示行人和车辆注意施工区域。
2.在施工现场设置围栏和标识，限制非施工人员进入施工区域。
3.排除施工区域内的其他工作，避免因其他施工活动引起的危险。
4.在悬挑式水平防护棚的支撑部位设置支撑杆，确保其稳定。
5.定期检查悬挑式水平防护棚的搭建状态，及时发现并修复任何损坏或松动的部件。
6.确保悬挑式水平防护棚上方的建筑物结构稳定，避免因建筑物引起的附加风险。
7.严禁在悬挑式水平防护棚上进行非法操作，如堆放杂物、跳跃或奔跑等行为。
8.使用专业工具进行悬挑式水平防护棚的搭建和拆卸，严禁使用不合格或损坏的工具。
四、紧急情况应急预案：1.若突发状况导致悬挑式水平防护棚不稳定，应立即组织人员迅速撤离现场，确保人员安全。
2.在发生事故或意外时，立即报警并通知相关部门进行处理。
3.准备必要的紧急救援设备和药品，组织专业人员进行救援和急救。
五、施工后的清理工作：1.在悬挑式水平防护棚拆除后，清理施工现场，确保无垃圾和危险物品留存在现场。
2.对施工设备和工具进行检查和维护，确保其完好可用。
六、工作人员责任：1.工作人员应严格按照安全操作规程进行施工，不得擅自违规操作。
2.工作人员应在施工前对设备和工具进行检查，确保其正常运作。
3.工作人员应密切关注悬挑式水平防护棚的搭建状态和施工现场的安全状况，及时报告任何异常情况。
以上是一份悬挑式水平防护棚安全专项施工方案的模板，具体的内容可以根据实际情况进行调整和补充。
(中建)52中交项目悬挑防护棚施工方案
目录一、编制说明 (1)二、编制依据 (1)三、工程概况 (1)四、防护棚的搭设形式 (1)五、材料要求 (8)六、防护棚受力计算 (9)（一）荷载取值 (9)（二）次梁钢管计算 (9)（三）悬挑主梁钢管计算 (12)（四）斜拉钢管、钢丝绳计算 (15)（五）钢丝绳验算 (15)七、防护棚的搭设 (16)（一）施工准备 (16)（二）防护棚搭设要求 (17)八、防护棚的拆除 (18)九、防护棚的验收与保护 (19)十、安全措施及要求 (20)十一、应急预案 (20)一、编制说明根据主楼结构施工进度和幕墙装饰的施工进度，以及主体工程的外部安全防护和其他操作需要，本工程拟在主楼16层、33层搭设悬挑防护棚，将楼层在垂直方向上断开，并提供安全的操作空间。
二、编制依据1.本工程施工图纸、施工组织设计2.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）3.《建筑施工高处作业安全技术规范》（JGJ 80-91）4.《建筑施工安全检查标准》（JGJ 59-2011）5.《混凝土结构设计规范》（GB50010-2010）6.《建筑结构荷载规范》（GB50009-2012）7.《建筑施工脚手架实用手册》8.《建筑施工手册》9.《建筑施工计算手册》汪正荣著三、工程概况中交集团南方总部基地（A区）总部大厦工程位于广州市海珠区沥滘振兴大街，南面和东面紧邻珠江，北侧为建设中的环岛路，西侧为厂区和职工生活区。
工程占地约4.96万m2，总建筑面积约15.4万m2，地下三层，主要作为汽车库和设备用房，建筑面积为47390 m2；地上包含1栋43层主楼（写字楼）和1栋5层附楼（商业用房），建筑面积为107600 m2；主楼建筑高度207.9m，附楼建筑高度30.1m。
主楼16层结构标高为74.7米，层高为4.2m，楼层每侧边长为40.968m。
33层结构标高为148.2米，层高为4.2m，楼层每侧边长为39.536m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆璧山绿城上岛 1、 2号楼悬挑安全防护棚施工方案1. 编制依据:工程施工图纸及相关规范2. 工程概况璧山绿城·上岛 C 区 1、 2号楼工程是由东泉房地产开发有限公司投资开发一个集景观、高层住宅一体的住宅小区,本工程主要是高层住宅楼。
1本工程外架四周全部采用自升外爬架作垂直防护,架体底部用竹跳板和竹胶板作水平防护。
随着主体施工高度的增加,外爬架防护不能满足下部施工的要求。
为了确保安全生产,在本工程 1、 2号楼的第十二层及二十二层建筑物轮廓四周设置水平悬挑安全防护棚。
防护棚考虑安全、适用、经济及外立面美观的原则, 防护棚悬挑梁采用 14#槽钢,间距 2M ,水平方向采用Φ48*3.0钢管间距 900M M ×1500MM ,上铺竹串板,15MM 厚木板,以防落物伤人。
防护棚外侧搭设 1.2M 高护身栏杆,并挂安全绿网。
防护棚钢管必须统一涂刷黄色油漆。
悬挑钢梁外伸 4.5M , 在距墙边 2.0及 4.5M 处采用υ13光面钢丝绳与预埋吊环拉结。
搭设方法见附图。
二、悬挑防护棚受力计算悬挑防护棚选用 14#槽钢作梁, Φ48钢管作次梁,上铺竹串板, 15MM 厚木板,每边边梁用 2根υ13光面钢丝绳,强度极限≥ 1700MPa ,每一吊点设ф16预埋吊环,根据《混凝土结构设计规范》 (GBJ10-89第 7.9.8的规定, 吊环采用Ⅰ级钢筋制作, 严禁使用冷加工钢筋, 吊环埋入深度不应小于 30d (钢筋直径 ,并应焊接或绑扎勾住结构钢筋。
1、荷载取值1.1恒载按 JGJ130-2001表 4.2.1-1脚手板自重标准值木脚手板标准值20.35KN/M2。
1.2活载取 1KN/M2。
2、次梁荷载计算:悬挑防护棚取静荷载为 0.35KN/M2, 活载为 1.0KN/M2, 则线荷为0.35×0.9=0.315KN/M;活荷载取 1.0 KN/M2, 则线荷为 1.0×0.9=0.9 KN/M。
2.1次梁的静力计算概况 :2.1.1、单跨梁形式:简支梁2.1.2、计算模型基本参数:长 L =2.0 M2.1.3、均布力:标准值 qk=qg+qq=0.315+0.9=1.215 KN设计值qd=qg*γG+qq*γQ =0.315*1.2+0.9*1.4=1.638 KN2.2、选择受荷截面2.2.1、截面类型:Φ48钢管2.2.2、截面特性: Ix=12.19cm4 Wx=5.08cm3 G=3.84kg/m2.3、相关参数2.3.1、材质 :Q2352.3.2、 x 轴塑性发展系数γx :1.052.3.3、梁的挠度控制 [v ]:L/25032.4、内力计算结果2.4.1、支座反力 RA = qd * L / 2 =1.638 KN2.4.2、支座反力 RB = RA =1.638 KN2.4.3、最大弯矩 Mmax = qd * L * L / 8 =0.819 KN.M2.5、强度及刚度验算结果2.5.1、弯曲正应力σmax = Mmax / (γx * Wx=153.54N/mm2 2.5.2、最大挠度fmax = 5 * qk*L 4/384 * 1/ (E*I=6.89mm2.5.3、相对挠度 v = fmax / L =1/ 290弯曲正应力σmax= 153.54 N/mm2 < 抗弯设计值 f : 215 N/mm2 ok! 跨中挠度相对值 v=L/290 <挠度控制值 [v ]:L/ 250 ok!验算通过!3、悬挑梁计算 :5该梁为一次超静定结构, 因 B 、 C 点均为钢丝绳受拉, 把拉力分解成竖向和水平向分力,先按可动铰支座计算出竖向分力,再计算水平向分力。
3.1、梁的静力计算概况 3.1.1、双跨超静定梁形式:3.1.2、计算模型基本参数:长 L =4.5 M3.1.3、标准值 qk=qg+qq=(0.35+1.0×2.0=2.7 KN/M 设计值qd=qg*γG+qq*γQ =(0.35×1.2+1.0×1.4 ×2=3.64 KN/M3.2、选择受荷截面3.2.1、截面类型: 槽钢: [ 143.2. 2、截面特性: Ix=101cm4 Wx=25.3cm3 Sx=15.1cm3 G=8kg/m 3.2.3、翼缘厚度 tf=8 mm 腹板厚度 tw= 5mm 3.3、相关参数 3.3.1、材质:Q2353.3.2、 x 轴塑性发展系数γx :1.05 3.3.3、梁的挠度控制 [v ]:L/250 3.4、内力计算结果3.4.1按 C 点挠度相等计算支座反力345384484854.48514.00384c c Y l ql EI EI Y KN=⨯⨯⨯==即得 14.005.3968.96C X KN tg ==得 15.00C P KN ==3.4.2、支座反力212.554.204.203.2352.43c B B B ql Y Y Y KNX KN tg -⨯====得3.4.3、支座反力212.554.2028.62A c B A c B Y ql Y Y KN X Y Y KN=-⨯-⨯==+= 3.4.4、最大弯矩 Mmax = 4.20×2.5-4.48×2.5×2.5÷2 =-3.50 KN.M3.4.5、最大压力 N=17.23KN3.4.6、最大剪力 Q=4.219-4.5×2.5=7.00KN3.5、强度及刚度验算结果3.5.1、正应力σmax =6max 3172303.5010155.23102025.310M N F W ⨯+=+=⨯ N/mm2 <抗弯设计值 f: 215 N/mm2 ok.3.5.2、 C 处剪应力τC = Q * Sx/ (Ix * tw=13.08N/mm2 <抗剪设计值 fv:125 N/mm2 ok!4、验算钢丝绳的抗拉强度钢丝绳选用υ13.0光面钢丝绳,强度极限≥ 1700MPa ,破断拉力总和≥ 257kN 。
断股、锈蚀严重的钢丝绳不得使用。
4.1吊点 C 斜拉钢丝绳所受荷载 P 1按下式计算:P=Pc×K式中 K ——荷载不均匀系数,取 1.5。
P=15×1.5=22.5KN钢丝绳计算按下列公式:P x ≤ K aP g式中:P g ——钢丝绳计算拉力,为 22.5KN ;P G ——钢丝绳的钢丝破断拉力总和(KN ;a ——考虑钢丝受力不均匀的钢丝破断拉力换算系数,取 0.85;K ——钢丝绳使用安全系数,取 8。
若采用υ13.0,绳芯 1钢丝绳:aKP P x g =8×22.5/0.85=211.76KN 4.2选用ф13的钢丝绳, P g=257KN >211.76KN安全。
5.选择与钢丝绳配套的卡环钢丝绳吊环:由已选ф13钢丝绳,查表得适用的卡环型号为 3.3,其安全荷重33KN>22.5KN。
安全。
6.计算工程结构上的预埋吊环根据《混凝土结构设计规范》 (GBJ10-89第 7.9.8的规定,吊环多采用Ⅰ级钢筋制作, 严禁使用冷加工钢筋, 吊环埋入深度不应小于 30d (钢筋直径 , 并应焊接或绑扎勾住结构钢筋。
每个吊环可按两个截面计算,吊环拉应力不应大于 50N/mm2。
吊筋面积 A g =502 x P =22500100=225mm2。
选ф16,则 A g =254.5>225mm2。
符合要求。
三、悬挑安全防护棚的搭设1.施工准备技术人员应熟悉各个部位及高度的结构变化,组织必要的物料进场,以备悬挑安全防护棚搭设使用;有关作业班组应组织足够的作业人员,准备悬挑安全防护棚的搭设;同时在施工前,应当组织有关技术人员和安质人员对作业班组进行作业前技术、安全交底。
架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件,经过培训、考核、取得安全操作证并经体检合格后方可从事悬挑安全防护棚安装、拆除作业。
2.悬挑钢梁安放悬挑钢梁上应预先焊接卡环,并预穿钢丝绳,由里至外伸到规定位置,室内与楼板上钢筋卡环连接,室外搁置在悬挑安全防护棚大横杆上,后将钢丝绳的另一端与上层预埋钢筋吊环连接。
悬挑钢梁详见附图。
3.防护板的安放将钢管安放在悬挑钢梁预先焊接的限位上,由里及外铺设下层竹串板,完成下层防护板后再安放上层木工板。
安全防护棚搭设的基本要求是:横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固,受荷安全、有安全操作空间、不变形、不摇晃。
4、注意事项:①按照规定的构造方案和尺寸进行搭设;②及时与结构拉结或临时支顶,以确保搭设过程的安全;③拧紧扣件(拧紧程度要适当 ;④有变形的杆件和不合格的扣件(有长度、扣接不紧等不能使用; ⑤搭设工人必须佩挂安全带,带好安全帽,严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业, 工具及零件应放在工具包内, 服从指挥, 集中思想、相互配合, 拆除下来的材料不乱抛、乱扔。
悬挑安全防护棚作业下方不准站人,架子工不准在悬挑安全防护棚上打闹、嬉笑。
⑥随时校正杆件的垂直和偏差避免偏差过大;⑦没有完成的防护架,在收工时,一定要确保架子稳定,以发生意外; ⑧凡遭遇六级以上大风或下雨天气时,不得进行作业。
雨后作业应待悬挑安全防护棚上雨水吹干后进行,防止滑落。
⑨在靠近电源处拆除悬挑安全防护棚时,必须将电源先切断或严密防护, 必要时变更位置后方可进行作业,不允许将电源线拉在悬挑安全防护棚上,以防止漏电伤人。
⑩必须有专人指挥。
5、安全网防护棚的外侧要满挂安全立网, 立网的下口与立杆或建筑物要牢固的扎结, 固定点的间距应不大于 50cm , 下边沿设挡脚板, 左右两网之间的拼接要严密。
6、搭设规定⑪.悬挑安全防护棚竹脚手板在操作层上应满铺、铺稳,两边用 12#铁丝绑扎在大横杆上,防止滑动,严禁在护身栏杆外侧设站人竹脚手板。
⑫.操作层悬挑安全防护棚设置栏杆与挡脚板,栏杆高度不低于 1.2m , 挡脚板用七夹板制成,高度不低于 200mm 。
⑬.反拉钢丝绳要求保证通顺,不得因被其它钢管等部件阻挡,而形成折线形状,调节花篮螺栓,使其松紧适度,受力明确。
⑭.检查验收,悬挑架安装完毕后,要进行全面综合的检查验收、签证, 对所有节点还要进行复拧收紧,扣件螺栓扭力矩不得小于 40N ·m ,并不大于 65N ·m ,及时用彩色粉笔做出标记,确保一个不漏。
⑮. 为了防火安全, 在每层上人跑道及建筑物对角处, 各设置一个灭火器。
四、悬挑防护棚的拆除悬挑安全防护棚使用完毕后立即拆除,在悬挑安全防护棚拆除前应作好以下工作:1、对悬挑安全防护棚进行安全检查,确认不存在严重隐患。
