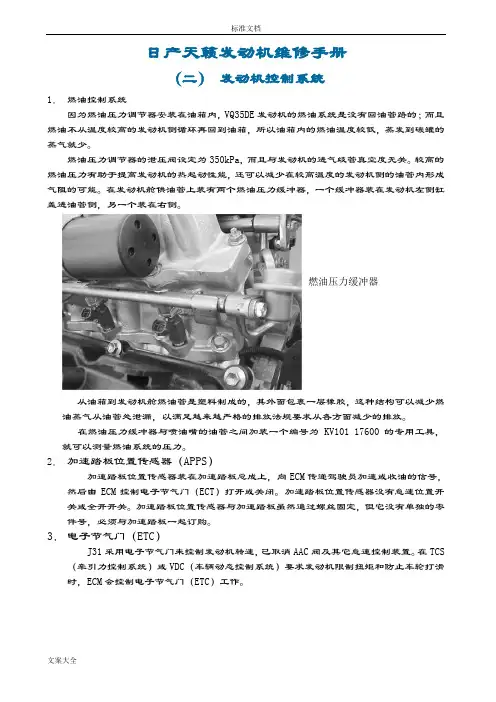

日产天籁发动机维修手册（二）发动机控制系统1．燃油控制系统因为燃油压力调节器安装在油箱内，VQ35DE发动机的燃油系统是没有回油管路的；而且燃油不从温度较高的发动机侧循环再回到油箱，所以油箱内的燃油温度较低，蒸发到碳罐的蒸气就少。
燃油压力调节器的泄压阀设定为350kPa ，而且与发动机的进气歧管真空度无关。
较高的燃油压力有助于提高发动机的热起动性能，还可以减少在较高温度的发动机侧的油管内形成气阻的可能。
在发动机舱供油管上装有两个燃油压力缓冲器，一个缓冲器装在发动机左侧缸盖进油管侧，另一个装在右侧。
燃油压力缓冲器从油箱到发动机舱燃油管是塑料制成的，其外面包裹一层橡胶，这种结构可以减少燃油蒸气从油管处泄漏，以满足越来越严格的排放法规要求从各方面减少的排放。
在燃油压力缓冲器与喷油嘴的油管之间加装一个编号为KV101 17600的专用工具，就可以测量燃油系统的压力。
2．加速踏板位置传感器（APPS）加速踏板位置传感器装在加速踏板总成上，向ECM传递驾驶员加速或收油的信号，然后由ECM控制电子节气门（ECT）打开或关闭。
加速踏板位置传感器没有怠速位置开关或全开开关。
加速踏板位置传感器与加速踏板虽然通过螺丝固定，但它没有单独的零件号，必须与加速踏板一起订购。
3．电子节气门（ETC）J31采用电子节气门来控制发动机转速，已取消AAC阀及其它怠速控制装置。
在TCS（牵引力控制系统）或VDC（车辆动态控制系统）要求发动机限制扭矩和防止车轮打滑时，ECM会控制电子节气门（ETC）工作。
电子节气门执行器电子节气门与节气门位置传感器协调工作，节气门位置传感器将节气门当前的位置信号传给ECM，作为反馈信号。
电子节气门在没有电负荷时的自由位置，节气门稍为打开，可以为发动机提供了故障失效保护功能。
因此当电子节气门（ETC）出现故障时，汽车可以20Km/H 左右的车速行驶。
如果断开过ECM或APPS的插头，则一定要执行下述操作（详细操作信息参见维修手册）：●节气门关闭位置学习；●怠速空气量学习；●加速踏板释放位置学习。
日产天籁发动机维修手册(2)

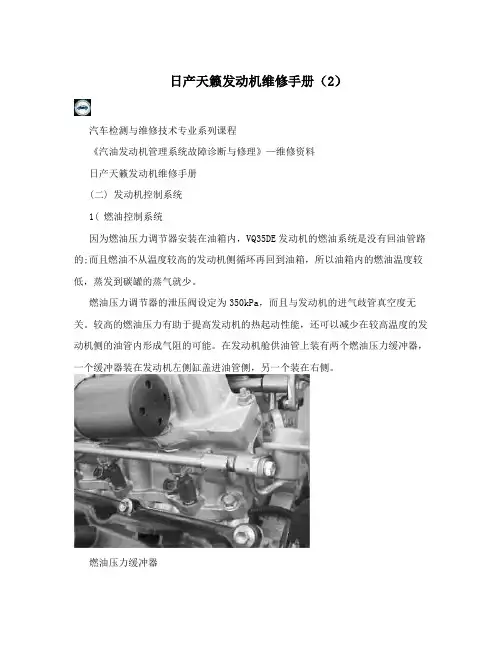

日产天籁发动机维修手册（2）汽车检测与维修技术专业系列课程《汽油发动机管理系统故障诊断与修理》—维修资料日产天籁发动机维修手册(二) 发动机控制系统1( 燃油控制系统因为燃油压力调节器安装在油箱内，VQ35DE发动机的燃油系统是没有回油管路的;而且燃油不从温度较高的发动机侧循环再回到油箱，所以油箱内的燃油温度较低，蒸发到碳罐的蒸气就少。
燃油压力调节器的泄压阀设定为350kPa，而且与发动机的进气歧管真空度无关。
较高的燃油压力有助于提高发动机的热起动性能，还可以减少在较高温度的发动机侧的油管内形成气阻的可能。
在发动机舱供油管上装有两个燃油压力缓冲器，一个缓冲器装在发动机左侧缸盖进油管侧，另一个装在右侧。
燃油压力缓冲器从油箱到发动机舱燃油管是塑料制成的，其外面包裹一层橡胶，这种结构可以减少燃油蒸气从油管处泄漏，以满足越来越严格的排放法规要求从各方面减少的排放。
在燃油压力缓冲器与喷油嘴的油管之间加装一个编号为 KV101 17600的专用工具，就可以测量燃油系统的压力。
2( 加速踏板位置传感器(APPS)加速踏板位置传感器装在加速踏板总成上，向ECM传递驾驶员加速或收油的信号，然后由ECM控制电子节气门(ECT)打开或关闭。
加速踏板位置传感器没有怠速位置开关或全开开关。
加速踏板位置传感器与加速踏板虽然通过螺丝固定，但它没有单独的零件号，必须与加速踏板一起订购。
3( 电子节气门(ETC)J31采用电子节气门来控制发动机转速，已取消AAC阀及其它怠速控制装置。
在TCS(牵引力控制系统)或VDC(车辆动态控制系统)要求发动机限制扭矩和防止车轮打滑时，ECM会控制电子节气门(ETC)工作。
22汽车检测与维修技术专业系列课程《汽油发动机管理系统故障诊断与修理》—维修资料电子节气门执行器电子节气门与节气门位置传感器协调工作，节气门位置传感器将节气门当前的位置信号传给ECM，作为反馈信号。
电子节气门在没有电负荷时的自由位置，节气门稍为打开，可以为发动机提供了故障失效保护功能。
日产天籁维修手册十九：玻璃、车窗系统和后视镜
为避免为避免srs系统失效而增加车辆碰撞时人身伤亡的危险性所有的保养操作应由授权的东风系统失效而增加车辆碰撞时人身伤亡的危险性所有的保养操作应由授权的东风nissan专营店维修服务中心进行
I 车身
GW A B
玻璃、车窗系统和后视镜 C
D

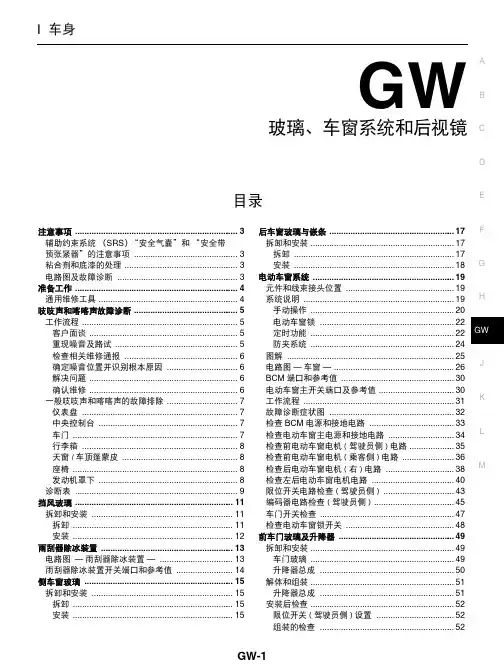

目录
E
注意事项 ..................................................................... 3 辅助约束系统 （SRS）“安全气囊”和 “安全带 预张紧器”的注意事项 ............................................ 3 粘合剂和底漆的处理 ................................................ 3 电路图及故障诊断 ................................................... 3
GW-1
后车门玻璃及升降器 ................................................. 53 拆卸和安装 ............................................................. 53 车门玻璃 ............................................................. 53 升降器总成 .......................................................... 55 安装后检查 ............................................................. 56 装配检查 ............................................................. 56
日产天籁发动机维修手册()
ECM利用上止点前（BTDC）110度的相位信号来计算下一个到达上止点的气缸。例如，当ECM读到左侧的相位刻度数为1以及右侧相应的相位刻度数为2时，则判断下一个达到压缩上止点的气缸是第3缸。
优点是使怠速时振动不会传到车身，而在加减速时发动机的运动又受到限制。
发动机后支承
怠速时状态 加速、高速时状态
13．日产直接点火系统（NDIS）
J31发动机采用日产直接点火系统(NDIS)，共有六个单独的点火线圈；每一个点火线圈又有一个单独的功率晶体管；在点火线圈连接杆内，串联有一个附加电阻，用于消除电器噪音的干扰，这种设计在现在日产所生产的汽油车上是常见的。火花塞是铂金NGK型，使用寿命可达90，000公里。
3．电子节气门（ETC）
J31采用电子节气门来控制发动机转速，已取消AAC阀及其它怠速控制装置。在TCS（牵引力控制系统）或VDC（车辆动态控制系统）要求发动机限制扭矩和防止车轮打滑时，ECM会控制电子节气门（ETC）工作。
电子节气门与节气门位置传感器协调工作，节气门位置传感器将节气门当前的位置信号传给ECM，作为反馈信号。电子节气门在没有电负荷时的自由位置，节气门稍为打开，可以为发动机提供了故障失效保护功能。因此当电子节气门（ETC）出现故障时，汽车可以20Km/H左右的车速行驶。
为了防止在起动过程中将燃油喷入缸内，先拔下油泵保险丝。油泵保险丝在仪表保险丝盒内，其位置在保险丝盒盖上已标明。
6．曲轴位置（POS）及凸轮轴相位(PHASE)传感器
J31发动机有两个凸轮轴相位传感器，它分别装在靠近两进气凸轮轴的缸盖尾端；曲轴位置传感器装在油底壳的后端。曲轴位置传感器和凸轮轴相位传感器均为霍尔型传感器。

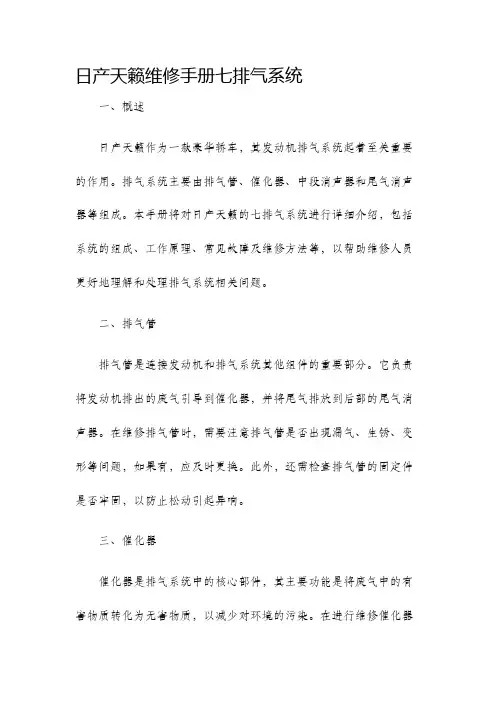

日产天籁维修手册七排气系统
日产天籁维修手册七排气系统一、概述日产天籁作为一款豪华轿车，其发动机排气系统起着至关重要的作用。
排气系统主要由排气管、催化器、中段消声器和尾气消声器等组成。
本手册将对日产天籁的七排气系统进行详细介绍，包括系统的组成、工作原理、常见故障及维修方法等，以帮助维修人员更好地理解和处理排气系统相关问题。
二、排气管排气管是连接发动机和排气系统其他组件的重要部分。
它负责将发动机排出的废气引导到催化器，并将尾气排放到后部的尾气消声器。
在维修排气管时，需要注意排气管是否出现漏气、生锈、变形等问题，如果有，应及时更换。
此外，还需检查排气管的固定件是否牢固，以防止松动引起异响。
三、催化器催化器是排气系统中的核心部件，其主要功能是将废气中的有害物质转化为无害物质，以减少对环境的污染。
在进行维修催化器时，需要注意其表面是否有损坏，如裂纹、变形等情况，这可能会影响催化器的正常工作效果。
如果发现催化器故障，应及时更换，并确保新催化器与车辆的匹配性。
四、中段消声器中段消声器一般位于排气管和尾气消声器之间，其主要功能是减少排气系统中产生的噪音。
在维修中段消声器时，需要检查其内部是否有异物积聚，以及探测是否存在漏气现象。
如果发现问题，应及时采取相应的维修措施，例如更换消声器或进行焊接修补。
五、尾气消声器尾气消声器位于排气系统末端，其主要功能是消音和降噪。
在维修尾气消声器时，需要检查其内部是否堵塞，以及外壳是否存在损坏现象。
如果发现问题，应进行及时清洁和更换，以确保尾气消声器的正常工作效果。
六、常见故障及维修方法1. 噪音过大：这可能是由于中段消声器、尾气消声器内部有异物积聚或损坏，或排气管固定件松动等原因引起的。
解决方法是检。
日产天籁发动机维修手册簿(2)

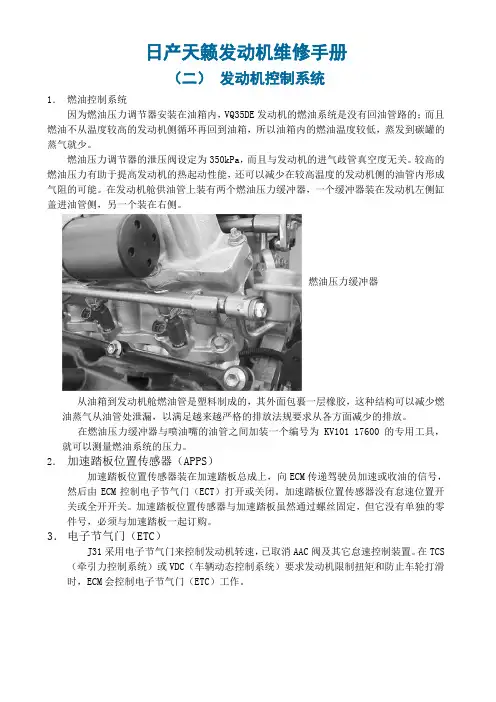

日产天籁发动机维修手册（二）发动机控制系统1．燃油控制系统因为燃油压力调节器安装在油箱内，VQ35DE发动机的燃油系统是没有回油管路的；而且燃油不从温度较高的发动机侧循环再回到油箱，所以油箱内的燃油温度较低，蒸发到碳罐的蒸气就少。
