电感和电容在直流电路中的作用
电阻、电感、电容对电流的影响
小结： 1 、交变电流的电流与电压的关系不仅与电阻有 关，还与电感和电容有关 2、电感“通直流，阻交流；通低频，阻高频”。 电容“隔直流，通交流；阻低频，通高频”。 阻、通都是有条件的： 电感阻高频——频率越大阻碍越大 XL=2π ƒ 电容通高频——频率越大阻碍越小 X C
L
1 2 f C
1、关于电感对交变电流的影响，下列说法正确 的是（ ） A、电感不能通直流电流，只能通交流电流 B、电感对各种不同频率的交变电流阻碍作用相 同 C、同一只电感线圈对频率低的交变电流的阻碍 作用较小 D、同一只电感线圈对频率高的交变电流的阻碍 作用较小
练6、有一理想变压器在其原线圈上串一熔断电 流为I0=1A的保险丝后接到220V交流电源上，副线 圈接一可变电阻R作为负载，如图所示，已知原、 副线圈的匝数比n1:n2=5:1,问了不使保险丝熔断， 可变电阻的取值范围如何？
大于8.8Ω
例、（08天津）一理想变压器的原线圈上接有正 弦交变电压，其最大值保持不变，副线圈接有可 调电阻R，设原线圈的电流为I1，输入功率为P1， 副线圈的电流为I2，输出功率为P2。当R增大时 A．I1减小，P1增大 B．I1减小，P1减小 C．I2增大，P2减小 D．I2增大，P2增大
C
3、
例、（09海南）钳型表的工作原理如图所示。当 通有交流电的导线从环形铁芯的中间穿过时，与 绕在铁芯上的线圈相连的电表指针会发生偏转。 由于通过环形铁芯的磁通量与导线中的电流成正 比，所以通过偏转角度的大小可以测量导线中的 电流。日常所用交流电的频率在中国和英国分别 为50Hz和60Hz。现用一钳型电流表在中国测量某 一电流，电表读数为10A；若用同一电表在英国测 量同样大小的电流，则读数将是 A。若此表 在中国的测量值是准确的， 且量程为30A；为使其在 英国的测量值变为准确， 应重新将其量程标定为 A． 12 25 I=kφ
电感、电容功能介绍
电感、电容功能介绍电感和电容是电路中常见的两种被动元件，其功能和作用各有不同。
本文将分别介绍电感和电容的功能。
一、电感的功能介绍1. 储能和释能功能：电感是一种具有储能功能的元件。
当电流通过电感时，电感会将电能储存起来，并在电流变化或断开时释放出来。
这种储能和释能的特性使得电感在许多电子设备中被广泛应用。
2. 滤波功能：电感在电路中可以起到滤波的作用。
由于电感对交流电有阻抗，而对直流电则几乎没有阻抗，因此可以利用电感来滤除电路中的高频噪声信号，使得输出信号更加纯净。
3. 电感耦合功能：电感之间可以通过磁耦合的方式进行能量传递。
当一个电感中的电流发生变化时，会在另一个电感中感应出电动势，从而实现能量传递。
这种电感之间的耦合可以用于实现信号传输、功率传输等功能。
4. 抑制电流突变功能：电感对电流的变化有一定的阻碍作用，可以平滑电流的变化过程，抑制电流突变。
这在电路中可以起到保护其他元件的作用，避免因电流突变而损坏电路。
二、电容的功能介绍1. 储能和释能功能：电容是一种具有储能功能的元件。
当电压施加在电容上时，电容会储存电能，并在需要时释放出来。
这种储能和释能的特性使得电容在许多电子设备中被广泛应用。
2. 滤波功能：电容在电路中可以起到滤波的作用。
由于电容对直流电有阻抗，而对交流电则几乎没有阻抗，因此可以利用电容来滤除电路中的低频噪声信号，使得输出信号更加纯净。
3. 耦合功能：电容可以实现电路之间的能量耦合。
当一个电容上的电压发生变化时，会在另一个电容上感应出电荷的变化，从而实现能量传递。
这种电容之间的耦合可以用于实现信号传输、功率传输等功能。
4. 直流隔离功能：电容对直流电有阻抗，在电路中可以起到隔离直流信号的作用。
当需要将交流信号和直流信号分离时，可以使用电容来实现直流隔离。
电感和电容在电路中具有不同的功能。
电感主要用于储能和释能、滤波、耦合和抑制电流突变等方面，而电容主要用于储能和释能、滤波、耦合和直流隔离等方面。
电容器和电抗器的作用及原理
电容器和电抗器的作用及原理
电容器是一种电子元件,由两片导电材料及其间的绝缘介质材料组成。
其作用是存储电荷,在电路中起到滤波、块波、谐振、配合电感组成滤波电路等作用。
电容器存储电荷的原理是:当通以直流电时,一侧导体带正电,一侧带负电,电荷存
储在导体间的电场。
断开电源时,电荷依然存在于电场。
电感是一种通过电磁感应存储能量的电子元件。
它由导线圈绕在磁性芯片上制成。
其作用是抗拒电流变化,主要用在滤波电源电压,构成谐振电路等。
电感存储能量的原理是:当电流通过导线圈时,会产生磁场。
改变此电流会改变磁场,由此产生电动势抗拒电流变化。
电容器靠电场存储电荷,电感靠磁场存储能量,两者共同作用,可以过滤不同频率
信号,有效抑制噪声干扰,提高电路性能。
它们都是电路不可或缺的基本元件。
电容电感的作用
电容电感的作用电容和电感是电路中常见的两种元件，它们具有重要的作用和一些特殊的功能。
首先，电容的作用是储存电荷。
电容器由两个导体板和介质组成，当外加电压施加在两个导体板上时，会在导体板之间形成电场，使得正负电荷在导体板上分别积累起来，形成电容。
这种储存电荷的特性使得电容能够在电路中起到储能的作用。
在直流电路中，电容器可以储存电荷，并在需要时释放出来，实现电路的平滑供电。
在交流电路中，电容器则可以根据电压的变化储存和释放电荷，起到滤波的作用，去除交流电中的纹波。
另外，电容器还可以改变电路的频率特性。
由于电容器对频率的敏感性，当交流电信号通过电容器时，不同频率的信号得到不同程度的阻碍和延迟，从而改变了信号的频率特性。
在电子滤波器中，可以利用电容器的特性实现频率的选择性放大或衰减。
此外，电容器还可以作为元件之间的耦合器，实现不同电路之间的耦合和传递信号。
而电感则起到储存电磁能量的作用。
电感是由导线绕制而成，当电流通过导线时，会在导线周围产生磁场。
根据法拉第电磁感应定律，当通过电感的电流发生变化时，电感内部也会产生电动势，即自感电势。
因此，电感可以储存电流的能量，并在需要时释放出来。
一般来说，电感在直流电路中的作用相对较小，而在交流电路中更为常见。
在交流电路中，电感器具有阻碍交流电的特性，通过电感可以限制电路中电流的变化速率，从而起到稳定电流的作用。
此外，电感还可以作为滤波器中的元件，对特定频率的信号进行选择性的通过或衰减，实现频率的调节。
电感还可以产生自感电压，用于启动或保护电路。
当通过电感的电流突然变化时，电感会产生一个自感电势，根据“电势抵消”现象，自感电势会抵消电流的变化，起到减缓电流变化的作用，防止产生过大的电压。
这一特性可以用于起动电机、灯泡等电器设备，保护电路免受过电流的损害。
此外，电容和电感也经常在振荡器和滤波器中使用。
振荡器利用电容和电感的相互作用，不断地往返转换电荷和磁场能量，产生连续的振荡信号。

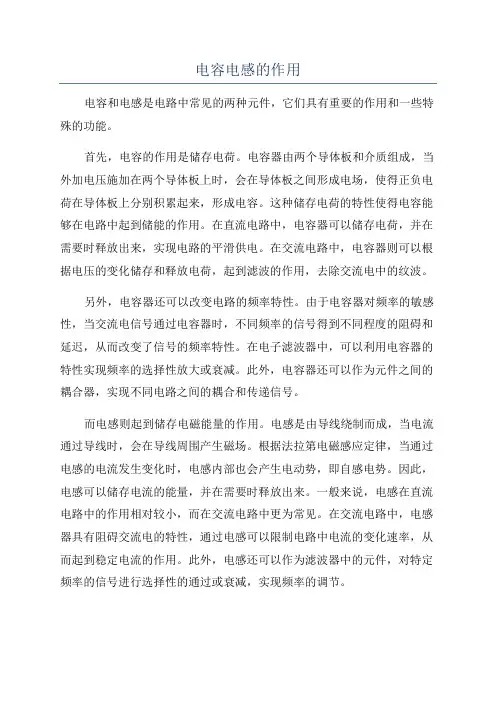

电容电感的作用
电容电感的作用电容和电感是电路中常见的元件，它们在电路中发挥着不同的作用。
首先，我们来讨论电容的作用。
电容是由两个金属板和之间的介质构成的，当处于不同电势的两个金属板之间，会形成一定的电场。
电容的作用是存储电荷和能量。
在直流电路中，电容器可以储存电荷，当电源断开后，电容器可以释放储存的能量，维持电路中的电流。
在交流电路中，电容器可以储存正负变化的电荷，形成交流电场。
因此，在交流电路中，电容器可以改变和调整电路的电阻、容抗和相位等特性。
其次，我们来讨论电感的作用。
电感是由导线或线圈制成的，当通过电流时，会产生磁场。
电感的作用是储存磁场能量。
在直流电路中，电感器阻碍电流的改变，使电流平稳稳定。
当电源断开时，电感器可以释放储存的磁场能量，维持电路中的电流。
在交流电路中，电感器可以抵抗电流的变化，使电流延迟过电容器，从而改变电路的电阻、抗抗和相位等特性。
除了以上的基本作用，电容和电感还有其他重要的应用。
首先，电容器被广泛应用于电子器件中，如滤波电路中的电容滤波器。
通过改变电容器的值，可以实现对不同频率的电信号进行滤波和调整。
此外，在功率补偿、电源稳压和谐振电路等方面也有重要应用。
其次，电感器也有广泛的应用。
例如，在变压器中，电感器起到了储存和传输能量的作用。
电感器还可以用于实现电磁感应现象，如变压器、感应电机等。
综上所述，电容和电感在电路中有着重要的作用。
电容器可以储存电荷和能量，调整电路的电阻、容抗和相位等特性；电感器可以储存磁场能量，阻碍电流的改变，延迟电流的变化，改变电路的电阻、容抗和相位等特性。
这些特性使得电容和电感广泛应用于电子设备和电力系统中，发挥着重要的作用。
电容在电路中的作用
电容器在电力系统中是提高功率因数的重要器件；在电子电路中是获得振荡、滤波、相移、旁路、耦合等作用的主要元件。
一、电解电容在电路中的作用1，滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰．2，耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
二、电解电容的判断方法电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起。
判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容的正极。
红表笔接负极(对指针式万用表，用数字式万用表测量时表笔互调)，正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处。
表针的摆动幅度越大或返回的速度越慢，说明电容的容量越大，反之则说明电容的容量越小．如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或为零，则表明此电容已击穿短路．因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象．三、电解电容的使用注意事项1、电解电容由于有正负极性，因此在电路中使用时不能颠倒联接。
在电源电路中，输出正电压时电解电容的正极接电源输出端，负极接地，输出负电压时则负极接输出端，正极接地．当电源电路中的滤波电容极性接反时，因电容的滤波作用大大降低，一方面引起电源输出电压波动，另一方面又因反向通电使此时相当于一个电阻的电解电容发热．当反向电压超过某值时，电容的反向漏电电阻将变得很小，这样通电工作不久，即可使电容因过热而炸裂损坏．2．加在电解电容两端的电压不能超过其允许工作电压，在设计实际电路时应根据具体情况留有一定的余量，在设计稳压电源的滤波电容时，如果交流电源电压为220~时变压器次级的整流电压可达22V，此时选择耐压为25V的电解电容一般可以满足要求．但是，假如交流电源电压波动很大且有可能上升到250V 以上时，最好选择耐压30V以上的电解电容。
电容和电感在电路中主要起什么作用？
电容和电感在电路中主要起什么作用？
电容：电容器是一种能够储藏电荷。
电感：主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
电容：
电容器，通常简称其容纳电荷的本领为电容，用字母C表示。
定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。
英文名称：capacitor。
电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。
定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。
●耦合：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他。
电阻,电容,电感,二极管,三极管,在电路中的作用
电阻,电容,电感,二极管,三极管,在电路中的作用电阻定义：导体对电流的阻碍作用就叫导体的电阻。
电阻（Resistor）是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。
电阻的单位是欧姆，用符号“Ω”表示。
欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。
出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。
电阻器的电气性能指标通常有标称阻值,误差与额定功率等。
它与其它元件一起构成一些功能电路，如RC电路等。
电阻是一个线性元件。
说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。
如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。
线性电阻的工作电压与电流的关系如图1所示。
电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。
但不管电阻是什么种类，它都有一个基本的表示字母“R”。
电阻的单位用欧姆（Ω）表示。
它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。
其换算关系为：1MΩ=1000KΩ ，1KΩ=1000Ω。
电阻的阻值标法通常有色环法，数字法。
色环法在一般的的电阻上比较常见。
由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻；105——表示1MΩ的电阻；106——表示10MΩ的电阻。
