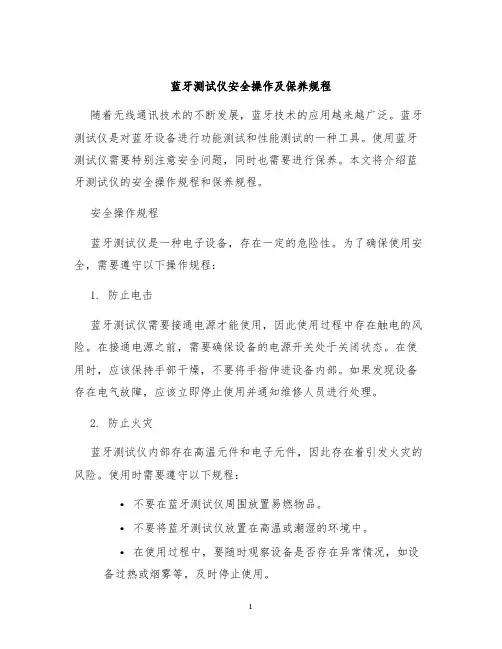

蓝牙测试仪安全操作及保养规程
蓝牙测试仪安全操作及保养规程随着无线通讯技术的不断发展，蓝牙技术的应用越来越广泛。
蓝牙测试仪是对蓝牙设备进行功能测试和性能测试的一种工具。
使用蓝牙测试仪需要特别注意安全问题，同时也需要进行保养。
本文将介绍蓝牙测试仪的安全操作规程和保养规程。
安全操作规程蓝牙测试仪是一种电子设备，存在一定的危险性。
为了确保使用安全，需要遵守以下操作规程：1. 防止电击蓝牙测试仪需要接通电源才能使用，因此使用过程中存在触电的风险。
在接通电源之前，需要确保设备的电源开关处于关闭状态。
在使用时，应该保持手部干燥，不要将手指伸进设备内部。
如果发现设备存在电气故障，应该立即停止使用并通知维修人员进行处理。
2. 防止火灾蓝牙测试仪内部存在高温元件和电子元件，因此存在着引发火灾的风险。
使用时需要遵守以下规程：•不要在蓝牙测试仪周围放置易燃物品。
•不要将蓝牙测试仪放置在高温或潮湿的环境中。
•在使用过程中，要随时观察设备是否存在异常情况，如设备过热或烟雾等，及时停止使用。
3. 防止伤害蓝牙测试仪的尖锐部分和机械部件可能对使用者造成伤害。
在使用时需要遵守以下规程：•不要在蓝牙测试仪周围放置易碎或易破损物品，以免设备出现掉落或碰撞等情况。
•在使用时，不要将身体部位放置在设备的尖锐部位或可旋转部位。
•不要过度旋转和拧紧设备的各个部位，以免损坏设备。
4. 正确接线蓝牙测试仪需要连接相应的测试设备进行测试。
在进行接线时，需要遵守以下规程：•在连接电源和测试设备时，必须先断开设备的电源开关。
•确保接线接口干净、无锈蚀、无损伤。
若出现问题，需要及时更换或修理。
•在连接设备时，必须确保接口的极性正确。
如果连接错误，可能会导致设备损坏。
保养规程除了安全操作规程，蓝牙测试仪还需要注意保养问题。
保养规程如下：1. 清洁在使用蓝牙测试仪时，应该定期清洁设备。
清洁时需要遵守以下规程：•在清洁设备之前，必须断开电源，并等待设备冷却。
•使用干燥、柔软的布进行清洁。
温度测试仪作业指导书
温度测试仪作业指导书标题：温度测试仪作业指导书导语：温度测试仪作为一种常见的测试工具，在实验、工业、医疗等领域被广泛使用。
本文将为大家提供一份详细的温度测试仪作业指导书，帮助大家正确操作和使用温度测试仪，以确保准确、安全地进行温度测试。
一、简介温度测试仪是一种用于测量物体温度的仪器，能够将温度转化为电信号，并通过显示屏、指示灯等形式进行实时显示。
在使用温度测试仪之前，首先要确保设备的正常工作状态。
可以通过检查电源线是否正常连接、显示屏是否正常显示等方式进行确认。
二、仪器准备1. 首先，将温度测试仪放置在稳定的工作平台上，确保其稳定性。
2. 根据需要选择合适的温度测试仪探头，确保探头与被测物体接触良好。
3. 检查探头的连接是否牢固，避免出现接触不良的情况。
4. 打开电源开关，确认仪器正常启动。
三、仪器操作1. 开启温度测试仪后，等待片刻，以确保仪器能够达到稳定工作状态。
2. 将探头与被测物体的表面轻轻接触，确保探头与物体之间没有空气间隙。
3. 确认仪器读数稳定后，记录下所测得的温度值，并进行必要的记录。
4. 完成温度测试后，关闭电源开关，将探头从被测物体上取下，归还到原来的位置。
四、注意事项1. 在使用温度测试仪之前，要仔细阅读仪器的操作说明书，并按照说明书的要求正确操作。
2. 使用温度测试仪时，避免将探头接触在高温、潮湿、腐蚀性等特殊环境中。
3. 在使用过程中，严禁随意拆卸、修理仪器，如有故障，请联系专业维修人员。
4. 温度测试仪作为一种精密仪器，使用时应当小心轻放，避免碰撞、摔落等情况。
5. 使用温度测试仪时，要保持周围环境的安静，避免外界噪声对测试结果的影响。
五、维护保养1. 定期检查仪器电源线、探头等部件，确保连接牢固，如有松动或损坏应及时处理。
2. 温度测试仪需要定期校准，以确保准确性。
校准应由专业人员进行。
3. 使用后，应将温度测试仪存放在干燥、通风的环境中，避免长时间受潮或暴露在高温、低温环境中。
testo 552 - 蓝牙数字真空计 使用手册说明书
Testo 552 –蓝牙数字真空计使用手册目录目录1 安全和废物处置 (3)1.1 关于本文件 (3)1.2 安全 (3)1.3 废物处置 (4)2 技术数据 (4)2.1 蓝牙模块 (5)3 仪器描述 (6)3.1 用途 (6)3.2 仪器概述 (7)3.3 显示屏概述 (8)3.4 控制键概述 (9)3.5 连接选项概述 (9)4 操作 (11)4.1 连接 (11)4.2 开/关仪器 (12)4.3 开/关背光 (12)4.4 设置单位和自动关机 (13)4.5 显示温度值 (15)4.6 建立蓝牙® 连接 (16)4.7 操作界面说明 (17)4.8 App 选项 (17)4.8.1 设置 “语言” (17)4.8.2 显示教程 (18)4.8.3 显示德图网址 (18)4.8.4 显示应用程序版本 (18)4.9 标准、图形和表视图 (18)4.10 导出读数.................................................................................................. 19s4.10.1 导出Excel (CSV) (19)4.10.2 导出PDF (19)4.10.3 导出图形 (20)4.11 用作Testo 570的传感器 (20)目录5 维护 (21)5.1 更换电池 (21)5.2 清洁仪器 (22)6 提示与协助 (23)6.1 常见问题 (23)6.2 附件和备件 (23)7 EC 符合性声明 (24)1 安全和处置1 安全和废物处置1.1 关于本文档●该说明书属于仪器的一部分●在本仪器的整个使用寿命内请妥善保管本手册●务必使用完整的原厂说明手册●将产品投入使用之前，请仔细阅读本使用说明书并熟悉产品●请特别注意安全说明和警告提示，以免造成人身伤害和仪器损坏1.2 安全一般安全说明●按照产品的预定用途，在技术数据表中规定的参数范围内以正确方式操作本仪器。
蓝牙测试仪安全操作及保养规程
蓝牙测试仪安全操作及保养规程一、安全操作规程1.在使用蓝牙测试仪前，必须仔细阅读并理解使用说明书，并按照说明书的指导正确操作设备。
2.在连接设备和电源之前，确保工作环境没有明显的电磁干扰，以避免对蓝牙测试仪产生电磁干扰。
3.使用适当的安全装置将蓝牙测试仪固定在平稳的工作台上，以防止设备因操作中的震动而掉落。
5.在连接设备和电源之前，确保电源的电压和频率与设备的要求相匹配，以避免因电压不稳定而损坏设备或导致安全事故。
6.在操作蓝牙测试仪时，应穿戴适当的防护用具，如工作手套、安全眼镜等，以保护自身的安全。
8.在使用蓝牙测试仪时，应注意周围的工作环境和工作人员的安全，确保设备和周围环境的正常运行。
9.使用蓝牙测试仪时，应根据其使用说明书和具体测试要求，按照正确的操作步骤进行操作，严禁任意调整设备参数和测试参数。
10.操作完成后，应关闭电源，并将设备妥善存放，防止灰尘和湿气进入设备内部，以延长设备的使用寿命。
二、保养规程1.定期检查蓝牙测试仪的电源线、连接线和测量探头的完整性和稳定性，如发现损坏或异常情况，应及时更换。
2.清洁蓝牙测试仪表面的灰尘和污渍，可使用软布轻轻擦拭，避免使用腐蚀性强的清洁剂。
3.注意蓝牙测试仪的存放环境，应远离潮湿、高温、腐蚀性气体等有害环境，以避免设备受损。
4.不使用蓝牙测试仪时，应将设备置于干燥通风的地方，避免灰尘积累。
5.遵循蓝牙测试仪的使用寿命要求，及时进行维修和更换，以保证设备的正常使用。
6.在设备保养期间，应注意不要触摸和更改设备内部的线路和元件，以免出现安全事故。
8.定期对蓝牙测试仪进行校准，确保测试数据的准确性和可靠性。
9.在设备保养期间，应根据设备的使用频率和使用环境，合理制定设备保养计划，并按计划执行。
通过遵守蓝牙测试仪的安全操作规程和保养规程，可以确保设备的安全运行和稳定性能，延长设备的使用寿命，提高工作效率和测试准确性。
