常见的电场电场线分布规律

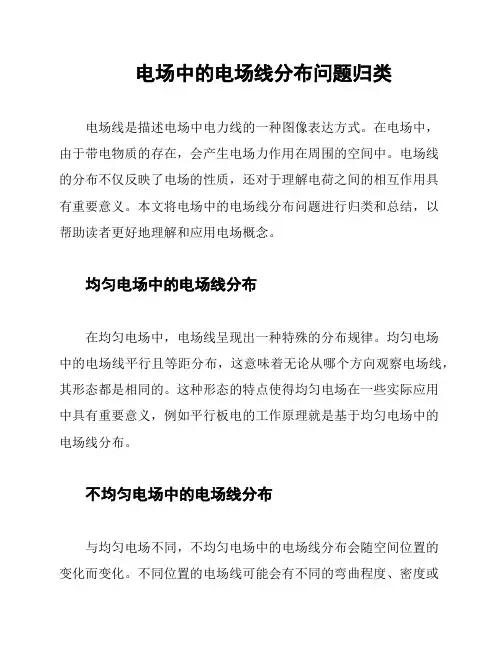

电场中的电场线分布问题归类
电场中的电场线分布问题归类电场线是描述电场中电力线的一种图像表达方式。
在电场中，由于带电物质的存在，会产生电场力作用在周围的空间中。
电场线的分布不仅反映了电场的性质，还对于理解电荷之间的相互作用具有重要意义。
本文将电场中的电场线分布问题进行归类和总结，以帮助读者更好地理解和应用电场概念。
均匀电场中的电场线分布在均匀电场中，电场线呈现出一种特殊的分布规律。
均匀电场中的电场线平行且等距分布，这意味着无论从哪个方向观察电场线，其形态都是相同的。
这种形态的特点使得均匀电场在一些实际应用中具有重要意义，例如平行板电的工作原理就是基于均匀电场中的电场线分布。
不均匀电场中的电场线分布与均匀电场不同，不均匀电场中的电场线分布会随空间位置的变化而变化。
不同位置的电场线可能会有不同的弯曲程度、密度或是分布形态。
这是因为不均匀电场中，电场力随着位置的变化而发生变化，从而导致电场线呈现出非均匀的分布规律。
研究不均匀电场中的电场线分布，可以帮助我们更深入地理解电场的复杂性和变化性。
多个电荷共同作用下的电场线分布当存在多个电荷在同一空间中共同作用时，电场线的分布将更加复杂多样。
不同电荷的性质和位置将影响电场线的相互作用和展示形式。
在这种情况下，研究电场线分布可以帮助我们理解电荷相互作用的规律，并应用于设计电场传感器、电场屏蔽等领域。
特殊情况下的电场线分布除了常见的均匀电场和不均匀电场之外，还存在一些特殊情况下的电场线分布。
例如，当电荷呈球对称分布时，电场线将呈现出以电荷球为中心的放射状分布。
这种情况下的电场线分布可以用于研究电场传播、辐射场分析和电磁波传播等问题。
总结电场中的电场线分布问题涉及到均匀电场、不均匀电场、多电荷共同作用和特殊情况下的分布情况。
通过对这些问题的归类和总结，我们可以更好地理解电场的性质和变化规律，为电场相关的应用提供支持。
然而，在具体问题中，还需根据实际情况进行细致分析，以获得更准确的结果。
(Word count: 266 words)。
一电场的电场线分布
一电场的电场线分布
电场线是用来表示电场强度和方向的线条，可以帮助我们直观地理解电场的分布情况。
在一个电场中，电场线的分布通常具有以下特点：
1. 电场线从正电荷开始，朝向负电荷方向。
这是因为电场线是从正电荷指向负电荷，表示了电场的方向。
2. 电场线一般不会相交。
这是因为电场线代表了方向，两个不同方向的电场线相交会导致产生不一致的方向信息，所以电场线不会相交。
3. 电场线在正电荷周围呈辐射状分布。
这是因为正电荷对周围空间产生电场，电场线从正电荷出发向周围扩散。
4. 电场线在负电荷周围呈辐射状分布。
与正电荷相反，负电荷会吸引电场线，使电场线从周围向负电荷集中。
5. 电场线在电场强度较强的地方更密集。
当电场强度增大时，电场线的密度也相应增加。
这是因为电场线的密度反映了电场的强度。
需要注意的是，以上描述是基于理想的条件下得出的，实际情况下电场线的分布可能会受到周围其他物体的影响，例如导体和绝缘体等。

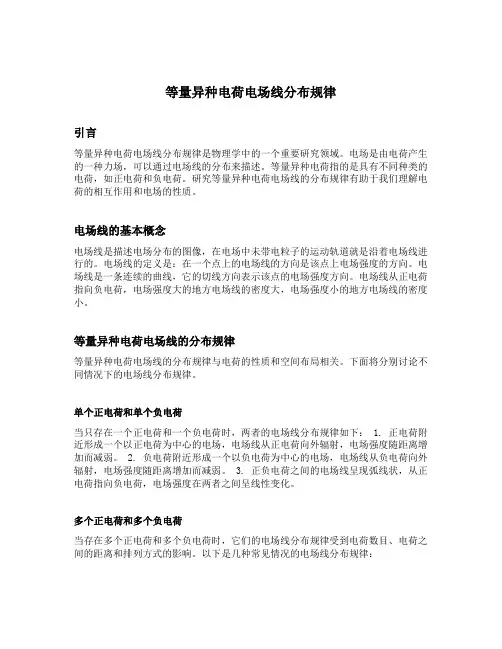

等量异种电荷电场线分布规律
等量异种电荷电场线分布规律引言等量异种电荷电场线分布规律是物理学中的一个重要研究领域。
电场是由电荷产生的一种力场，可以通过电场线的分布来描述。
等量异种电荷指的是具有不同种类的电荷，如正电荷和负电荷。
研究等量异种电荷电场线的分布规律有助于我们理解电荷的相互作用和电场的性质。
电场线的基本概念电场线是描述电场分布的图像，在电场中未带电粒子的运动轨道就是沿着电场线进行的。
电场线的定义是：在一个点上的电场线的方向是该点上电场强度的方向。
电场线是一条连续的曲线，它的切线方向表示该点的电场强度方向。
电场线从正电荷指向负电荷，电场强度大的地方电场线的密度大，电场强度小的地方电场线的密度小。
等量异种电荷电场线的分布规律等量异种电荷电场线的分布规律与电荷的性质和空间布局相关。
下面将分别讨论不同情况下的电场线分布规律。
单个正电荷和单个负电荷当只存在一个正电荷和一个负电荷时，两者的电场线分布规律如下： 1. 正电荷附近形成一个以正电荷为中心的电场，电场线从正电荷向外辐射，电场强度随距离增加而减弱。
2. 负电荷附近形成一个以负电荷为中心的电场，电场线从负电荷向外辐射，电场强度随距离增加而减弱。
3. 正负电荷之间的电场线呈现弧线状，从正电荷指向负电荷，电场强度在两者之间呈线性变化。
多个正电荷和多个负电荷当存在多个正电荷和多个负电荷时，它们的电场线分布规律受到电荷数目、电荷之间的距离和排列方式的影响。
以下是几种常见情况的电场线分布规律：正电荷和负电荷数量相同1.正负电荷均匀分布在一个闭合曲面上，电场线从正电荷指向负电荷，形成环状电场线。
2.正负电荷分布不均匀，电场线从距离近的正电荷指向距离近的负电荷。
正电荷数量大于负电荷数量1.正电荷呈现扇形分布，负电荷集中在中心区域，电场线从正电荷向负电荷集中，形成放射状电场线。
负电荷数量大于正电荷数量1.负电荷呈现扇形分布，正电荷集中在中心区域，电场线从正电荷指向负电荷集中，形成放射状电场线。

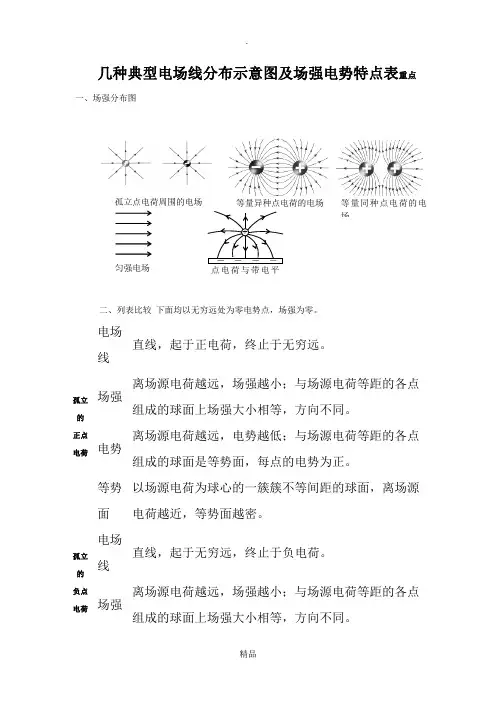

几种典型电场线分布示意图及场强电势特点
匀强电场 等量异种点电荷的电场 等量同种点电荷的电场－ － － － 点电荷与带电平+孤立点电荷周围的电场几种典型电场线分布示意图及场强电势特点表一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。
孤立的 正点电荷电场线直线，起于正电荷，终止于无穷远。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的 负点电荷电场线直线，起于无穷远，终止于负电荷。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
几种典型电场线分布示意图及场强电势特点
匀强电场等量异种点电荷的电场等量同种点电荷的电场－ － － －点电荷与带电平+孤立点电荷周围的电场 几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。
孤立的正点电荷 电场线直线，起于正电荷，终止于无穷远。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的 负点电荷电场线直线，起于无穷远，终止于负电荷。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种电场大部分是曲线，起于正电荷，终止于无穷远；有两条线电场线是直线。
正点电荷电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电池中的电场线分布
电池中的电场线分布在电池中，正极和负极之间存在着电势差，因此形成了一个电场，电场线是描述电场分布情况的一种图像化表示方法。
下面将介绍电池中的电场线分布。
首先，电池是由正极和负极之间的电解质溶液所组成的，正极和负极之间通过导线相连。
根据电荷分布的特点，电场线总是从正电荷或正极指向负电荷或负极。
在电池中，正极一般为阳极，负极一般为阴极。
在电池的正极附近，由于阳极带有正电荷，因此电场线从正极向周围扩散。
电场线的密度与电场强度成正比，因此从正极发出的电场线会逐渐增多。
在靠近阳极表面附近，电场线密集，表示电场强度很大。
而在远离阳极表面的地方，电场线逐渐稀疏，表示电场强度减小。
而在电池的负极附近，由于阴极带有负电荷，电场线则朝向负极聚集。
与正极相反，从负极发出的电场线会逐渐减少。
在负极附近电场线稀疏，表示电场强度较小，而远离负极表面的地方，电场线密度增大，表示电场强度增大。
整个电池中的电场线分布呈现出从正极到负极的趋势，形成了一个从正极指向负极的整体趋势。
电场线的密度与电场强度成正比，因此电场线在阳极和阴极附近都会较为密集，表示电场强度较大，而在远离阳极和阴极的地方电场线较为稀疏，表示电场强度较小。
需要注意的是，上述的电场线分布仅仅是一种图像化的表示方法，并不是真正的物理实体，只是用来描述电场分布情况的一种工具。
电场线的密度和形状可以根据具体的电场分布情况来进行调整，但总体上它们遵循了一定的规律。
总结起来，电池中的电场线分布呈现从正极向负极的趋势，从正极发出的电场线逐渐增多，从负极聚集的电场线逐渐减少。
电场线的密度与电场强度成正比，因此在阳极和阴极附近电场线密集，表示电场强度较大，而远离阳极和阴极的地方电场线稀疏，表示电场强度较小。
这种电场线分布能够帮助我们理解电池中的电场分布情况。
几种典型电场线分布示意图及场强电势特点
几种典型电场线分布示意图及场强电势特点表一、场强分布图孤立点电荷周围的电场等量异种点电荷的电场等量同种点电荷的电场+匀强电场－－－－点电荷与带电平二、列表比较下面均以无穷远处为零电势点，场强为零。
电场线直线，起于正电荷，终止于无穷远。
孤立离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不场强的同。
正点离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为电势电荷正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
电场线直线，起于无穷远，终止于负电荷。
孤立离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不场强的同。
负点离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为电势电荷负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
等量电势每点电势为负值。
同种连以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中负点场强线点；由连线的一端到另一端，先减小再增大。
电荷上电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂场强垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
线中点电势最低，由中点至无穷远处逐渐升高至零。
电势上电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中等量场强线点；由连线的一端到另一端，先减小再增大。
同种上电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
正点中以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂电荷场强垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
几种典型电场线分布示意图及场强、电势的特点
等势里：一、定义：电场中电势相等的面形成的里二、等势里的本量：①正在共一等势里上各面电势相等，所以正在共一等势里上移动电荷，电场力没有干功②电场线跟等势里一定笔直，而且由电势下的等势里指背电势矮的等势里.③等势里越稀，电场强度越大 ④等势里没有相接，没有相切三、等势里的用途：由等势里描画电场线，推断电场中电势的下矮.四、几种电场的电场线及等势里①面电荷电场中的等势里：以面电荷为球心的一簇球里如图l所示.②等量同种面电荷电场中的等势里：是二簇对于称直里，如图2所示.③等量共种面电荷电场中的等势里：是二簇对于称直里，如图3所示.④匀强电场中的等势里是笔直于电场线的一簇仄里，如图4所示.⑤形状没有准则的戴电导体附近的电场线及等势里，如图5所示.注意：戴目标的线表示电场线，无目标的线表示等势里.图中的等势“里”画成了线，即以“线”代“里”.等势里：一、定义：电场中电势相等的面形成的里二、等势里的本量：①正在共一等势里上各面电势相等，所以正在共一等势里上移动电荷，电场力没有干功②电场线跟等势里一定笔直，而且由电势下的等势里指背电势矮的等势里.③等势里越稀，电场强度越大④等势里没有相接，没有相切三、等势里的用途：由等势里描画电场线，推断电场中电势的下矮.四、几种电场的电场线及等势里①面电荷电场中的等势里：以面电荷为球心的一簇球里如图l所示.②等量同种面电荷电场中的等势里：是二簇对于称直里，如图2所示.③等量共种面电荷电场中的等势里：是二簇对于称直里，如图3所示.④匀强电场中的等势里是笔直于电场线的一簇仄里，如图4所示.⑤形状没有准则的戴电导体附近的电场线及等势里，如图5所示.注意：戴目标的线表示电场线，无目标的线表示等势里.图中的等势“里”画成了线，即以“线”代“里”.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见电场电场线分布规律电场强度、电场线、电势部分基本规律总结整理：胡湛霏、几种常见电场线分布：二、 等量异种电荷电场分析1、 场强：① 在两点电荷连线上，有正电荷到负电荷，电场强度先减小后增大，中点 0的电场强度最小。
电场强度方向由正电荷指向负电荷； ② 两点电荷的连线的中垂线上，中点 0的场强最大，两侧场强依次减小。
各点电场强度方向相同。
2、 电势：① 由正电荷到负电荷电势逐渐降低；② 连线的中垂线所在的、并且与通过的所有电场线垂直的平面为一等势面； ③ 若规定无限远处电势为 0，则两点电荷连线的中垂线上各点电势即为0。
3、 电势能：（设带电粒子由正电荷一端移向负电荷一端）① 带电粒子带正电：电场力做正功，电势降低，电势能减少； ② 带电粒子带负点：电场力做负功，电势降低，电势能增加。
三、 等量同种电荷电场分析1、 场强：① 两点电荷的连线上， 由点电荷起，电场强度越来越小， 到终点O 的电场强度 为0,再到另一点电荷，电场强度又越来越大；② 两点电荷连线的中垂线上， 由中点O 向两侧，电场强度越来越大，到达某一 点后电场强度又越来越小；③ 两点电荷（正）连线的中垂线上， 电场强度方向由中点 O 指向外侧，即平行 于中垂线。
2、 电势：O 点电势最小，即由一个正点电荷到另一正点电荷电势先降低后升高O 点电势最大，即由一个负点电荷到另一负点电荷电势先增高后降低。
③ 其余各点电势由一般规律判断，顺着电场线方向电势逐渐降低。
连线的中垂线上, O 电电势最大，即 O 点两侧电势依次降低。
连线的中垂线上, O 点电势最小，即 O 点两侧电势依次升高①两正点电荷连线上, ②两负点电荷连线上,3、电势能：① 由电势判断：若带电粒子为正电荷，则电势越高，电势能越大；若带电粒子为负电荷，则 电势越高，电势能越小。
② 由功能关系判断：若电场力做负功，则电势能增加；若电势能做正功，则电势能减少。
3、匀强电场 1特点:① 匀强电场的电场线，是疏密相同的平行的直线。
② 场强处处相等。
③ 电荷在其中受到恒定电场力作用，带电粒子在其中只受电场力时做匀变速运动。
2、等势面：垂直于电场线的系列平面。
四、电势、电势能的变化规律B 的咼低。
2、电势能：E p ?q （相当于重力势能）① 在电场中，无论移动+Q 还是-Q ,只要电场力做正功， Q 的电势能一定减小； 只要电场力做 负功，Q 的电势能一定增大。
② 对于正电荷，若电势降低，则电势能一定降低，若电势升高，则电势能一定升高； 对于负电荷，若电势降低，则电势能一定升高，若电势升高，则电势能一定降低； ③ 电场力做功只与初末位置有关，与运动路径无关。
五、常见等势面1点电荷电场中的等势面：2、等量异种点电荷电场中的等势面：3、等量同种点电荷电场中的等势面：以点电荷为球心的一簇球面。
是两簇对称曲面。
是两簇对称曲面。
1电势:Ep q（相当于高度）① 根据电场线判断： ② 根据在两点间移动试探电荷，根据电场力 正电荷：负电荷： 电场力做正功, 电场力做正功,电势沿电场线方向减小。
做功情况判断电势：电场力做负功，电势能增加, 电场力做负功，电势能增加, 电势能减小，电势降低; 电势能较小，电势升高;电势升高。
电势降低。
③根据公式B WBO判断：把电荷qq 从将要比较的A 、B 两点分别移到零电势点0,若做的功分别为W AO 、W BO ，则可根由公式WA0和 BW BO直接判断出1、【2013江苏高考】.将一电荷量为+Q的小球放在不带电的金属球附近分布如图所示,金属球表面的电势处处相等• a、b为电场中的两点，则(A)a点的电场强度比b点的大(B)a点的电势比b点的高(C)检验电荷-q在a点的电势能比在b点的大(D)将检验电荷-q从a点移到b点的过程中,电场力做负功答案：ABD12【2013江苏高考】•下列选项中的各一圆环大小相同，所带电荷量已在图中标出，且电荷均44、匀强电场中的等势面 51—i—L1是垂直于电场线的一簇平面、形状不规则的带电导体附近的电场线及等势面电场线较密处等势面也较密1匀分布，各-圆环间彼此绝缘•坐标原点O处电场强度最大的是,所形成的电场线解答：解：若把该图象与等量异种点电荷电场中的部分等势面图比较，可以得到：靠近正电荷的点电势高, 靠近负电荷的点，电势较低•所以，a 处为正电荷•等8、【2013上海高考】.半径为R,均匀带正电荷的球体在空间产生球对称的电场；场强大小 沿半径分布如图所示，图中E)已知，E - r 曲线下 d R 部分的面积等于 R- 2R 部分的面积。
⑴写出E - r 曲线下面积的单位；⑵ 己知带电球在r > R 处的场强E = kQ /r 2，式中k 为静电力常量，该均匀带电球所带 的电荷量Q 为多大？(3) 求球心与球表面间的电势差△U;(4) 质量为m 电荷量为q 的负电荷在球面处需具有多大的速度可以刚好运动到2R 处?解：(1) V (伏特)1(3) U "S" E 0R21 2 1(4) 由动能定理 —mv 0 q U q —E 0R2 29、(2013全国新课标I )、如图，一半径为R 的圆盘上均匀分布着电荷量为直于圆盘且过圆心 c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为 R ， 在a 点处有一电荷量为 q 的固定点电荷。
已知b 点处的场强为零， 为静电力常量的场强方向相同，所以 E =K笃K q(3R) R6、【2013上海高考】.两异种点电荷电场中的部分等势面如图所示，已知A 点电势咼于 B 点电势。
若位于a 、b 处点电荷的电荷量大小分别为q a 和q b ，则(A)a 处为正电荷， q a V q b (B)a 处为正电荷， q a > q b (C)a 处为负电荷， q a V q b (D)a 处为负电荷， q a > q b答案：B答案：B 若把该图象与等量异种点电荷电场中的部分等势面图比较，很容易得岀正确的结论.C. k-D. k-.7答案：B 解析：由于 点处点电荷在b 点处的场强为零，根据电场叠加原理知，带电圆盘和 方向相反。
在d 点处带电圆盘和b 处产生的场强大小相等,aQ⑵£ kRE 0R 2 kQ 的电荷，在垂则d 点处场强的大小为(k10q破，所以B 选项正确。
10、(2013山东理综).如图所示，在x轴相距为L的两点固定两个等量异种点电荷+Q -Q,虚线是以+Q所在点为圆心、L/2为半径拳*的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、a* ' cd两点关于x轴对称。
下列判断正确的是A. b、d两点处的电势相同■ *- *B.四点中c点处的电势最低aC.b、d两点处的电场强度相同D.将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小答案：ABD24、静电场方向平行于x轴，其电势0随x的分布可简化为如图所示的折线，图中0。
和d为已知量。
一个带负电的粒子在电场中以x=0为中心，沿x轴方向做周期性运动。
已知该粒子质量为m电量为-q,其动能与电势能之和为一A (0<A<q 0。
)。
忽略重力。
求：(1)粒子所受电场力的大小;(2)粒子的运动区间；(3)粒子的运动周期。
24答案.电场强度的大小(2)设粒子在卜X0, X0］区间内运动，速率为V,由题意得2mv q2由图可知1 2 mv2因动能非负，有得x d（1 q A0）(1)由图可知, 0与d (或-d )两点间的电势差为0 0 电场力的大小 F qEAx o d（1 ）q oA A粒子运动区间d(1 —) x d(1 —)q o q o(3)考虑粒子从-x o处开始运动的四分之一周期根据牛顿第二定律，粒子的加速度 a F Eq±_°m m md由匀加速直线运动t ?将③@代入，得fcmd2 At J （1）o q o4 d粒子运动周期T 4t u 2m（q。
A）q o14( 2011上海).两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势随位置x变化规律的是图答案：A21 ( 2O11山东).如图所示，在两等量异种点电荷的电场中,b、c三点所在直线平行于两电荷的连线，且a与c关于MN对称，b点位于MN上，d点位于两电荷的连线上。
以下判断正确的是A.b点场强大于d点场强B.b点场强小于d点场强C. a、b两点的电势差等于b、c两点间的电势差D.试探电荷+q在a点的电势能小于在c点的电势能MN为两电荷连线的中垂线，a、答案：BC 解析：根据等量异种点电荷的电场的分布特点和叠加原理可知A错误，B正确；因为a、b、c三点所在直线平行于两电荷的连线，且a与c关于MN对称，a、b两点的电势差等于b、c 两点间的电势差，C 正确；根据等量异种点电荷的电场的分布特点，a点的电势高于c点的电势，所以试探电荷+q在a点的电势能大于在c点的电势能，D错误。
5（2012天津卷）.两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中（C ）A.做直线运动，电势能先变小后变大B.做直线运动，电势能先变大后变小C.做曲线运动，电势能先变小后变大D.做曲线运动，电势能先变大后变小10.（2012重庆卷）.空中P、Q两点处各固定一个点电荷，其中点处为正点电荷，P、Q两点附近电场的等势面分布如题20图所示, a、b、c、d为电场中的四个点。
贝U （ D ）A.P、Q两点处的电荷等量同种B.a点和b点的电场强度相同C.c点的电热低于d点的电势D.负电荷从a到c,电势能减少解析：由等势面的对称分布可知，P、Q两点处的电荷是等量的异种电荷，即P点处为正点电荷，Q点处为负点电荷。
该题考查常见电场的特点，解题的关键是在两个电荷连线的中垂线上的电势和无穷远处的电势相等.而正电荷周围的电场的电势都比它高，负电荷周围的电场的电势都比它低.属于简单题。
