好灵通 SV89 操作说明书
好易通(HYT)对讲机使用说明书
在进入易燃、易爆环境前请关闭对讲机；
在易燃、易爆环境中请勿更换电池或对电池充电；
在靠近爆破区和雷管所在区前，请关闭对讲机；
请勿使用天线已损坏的对讲机，损坏了的天线接触皮肤可能导致轻微灼伤；
请勿将对讲机长时间暴露在阳光直射下或放在加热装置附近。
2、将电源适配器上DC插头插入位于充电器背面上的DC插孔；
3、将电池或装有电池的对讲机插在充电器上；
4、将电源适配器的AC插头插在交流电源输出插座上。
5、确认电池与充电端子接触好，充电指示灯变为红色，充电开始。
6、充电约3个小时左右后，指示灯变为绿色，表示充电完成。此时，可以取走电池或装有电池的对讲机。
注：电池放入充电器内充电时可能会红灯不停闪烁，此为电池电量过低时，充电器为保护电池而进行的预充电过程，属正常现象，一般持续30秒即可转为红灯亮的正常充电状态。
如果装上电池，对讲机指示灯红灯闪，每隔30秒“嘟”三声，表示电量不足。请进行充电。
请使用HYT指定的充电器对电池进行充电；充电器的指示灯可显示充电情况充电请按如下操作步骤进行：
将电源线插入电源适配器；
将电源适配器上DC插头插入位于充电器背面上的DC插孔；
将电池或装有电池的对讲机插在充电器上；
将电源适配器的AC插头插在交流电源输出插座上。
好易通无线对讲机使用说明书
此说明书适用以下机型：
TC3000 VHF专业无线对讲机
TC3000 UHF专业无线对讲机
用户安全信息
产品检查
电池信息
附件安装
安装/卸下电池
安装天线
安装/卸下皮带夹
卸下耳塞盖
安装外部耳机/麦克风（选配另购）
WD-W89無線對講機 使用說明書
為充分發揮本機功能,在您使用前請詳細閱讀本說明書,並妥善保存,作為日後參考。
外型及各部位名稱(初次使用時,請務必詳閱)電池 安裝方法顯示幕說明非常感謝您：承蒙惠購本產品，本公司除表達最高謝意外，並將本著一貫的服務精神，隨時為你提供最佳服務，在你使用前務請詳閱本說明書，並依正確方法使用，閱讀完畢後請妥為保管，以備日後使用參考。
產 品 保 證 書機型：WD-W89 購買日期： 年 月 日使用說明書無線對講機WD-W89)CALL PTT1.先將腰帶夾往後推2.再將腰帶夾向下推，即可取下腰帶夾3.打開電池蓋，依正負極性，裝入4顆4號電池卡榫★按裝電池前，請先將腰帶夾取下◎當希望使用充電電池時，本機可另購變壓器，做充電電池充電之用。
時，將變壓器插頭插入 插座內即可。
◎請用本機專屬變壓器（DC 7.5V 100ＭA 特殊插頭變壓器），如需購買，請洽本 公司各服務中心。
◎充電1.無線對講機；一組兩支2.通訊距離可達3公里(無遮蔽空間)3.14組通訊頻道；每組38個通訊副頻4.藍色背光液晶顯示幕5.具按鍵鎖定功能6.免持語音通話功能7.輸出功率約1W8.使用4號電池4顆9.具白光手電筒照明功能10.附耳機組11.具吊飾孔12.電池電量顯示1.PTT鍵(通話)：按住可通話2.開/關鍵：持續按住此鍵可開/關本對講機4. 鍵（按鍵鎖）：按住此鍵至少3秒再鬆開，可開啟/解除按鍵鎖定5.監聽鍵：監聽頻道6.功能鍵：可設定頻道及其他功能7.CALL鍵(呼叫)：按此鍵可發射呼叫訊號至其它相同頻道的對講機8.音量+鍵/音量-鍵：此按鍵可上下調整音量，或設定時的選擇鍵【簡易故障排除】【恢復出廠設定值】【簡易保養】開機與關機◎開機：按住 開/關鍵 不放，當發出〝嘟〞聲，且顯示幕出現符號即完成開機。
◎關機：按住 開/關鍵 不放，當發出〝嘟〞聲，且顯示幕消失即完成關機。
在開機狀態下，按 音量+鍵 或 音量-鍵 調整接收時的通話音量，顯示幕的音量顯示會隨設定而改變。
ZETEX ZXFV4089 说明书
DEVICE DESCRIPTIONThe ZXFV4089is a DC restoring circuit and low-distortion video amplifier.It is specially designed to provide brightness level stability as a ‘black-level clamp’in video systems with very low distortion and low power consumption .A high fidelity video amplifier is combined with a sample-hold switch circuit using an external coupling capacitor to provide level-shifting of the video output such that a time-gated sample of the waveform is set to be equal to an external reference voltage (usually zero voltage).A buffered TTL/CMOS logic input signal controls the switch.The gain is set externally by two resistors.In a typical application,the sample-hold circuit is gated on during part of the back-porch interval of an analog video waveform.Then the video waveform is stabilised for the remainder of the line-scan interval.FEATURES AND BENEFITS•Various TV systems, PAL, NTSC,SECAM•Buffered output using high quality video amplifier •Gain is set using two external resistors •On chip sample/hold capacitor •300 MHz bandwidth •0.02% differential gain •0.02° differential phase •+/-5V supply operation •8 mA supply current•Pin and function compatible with industrystandard partAPPLICATIONS•Black Level Clamp, providing stable intensity invideo systems such ascamerasimage capture video mixing displays•DC restoration of other high frequency signalsZXFV4089ADVANCED INFORMATION ISSUE D - SEPTEMBER 20021VIDEO AMPLIFIER WITH DC RESTORATIONORDERING INFORMATIONPart NumberContainerIncrementZXFV4089N8TA Reel 7″500ZXFV4089N8TCReel 13″2500CONNECTION DIAGRAMABSOLUTE MAXIMUM RATINGSPositive Supply voltage V CC to GND -0.5V to +5.5V Negative Supply Voltage V EE to GND -5.5V to +0.5VInput voltage, pins 1,2,3 to GND V EE -0.5V to V CC +0.5V Output current, pin 760mA Current into Vin and HOLD, pins 2 & 45mAOperating Temperature Range-40ЊC to 85ЊC Storage -65ЊC to +150ЊC Operating Ambient Junction temperature T JMAX150ЊC****The thermal resistance from the semiconductor die to ambient is typically 120ЊC/W when the SO16package is mounted on a PCB in free air.The power dissipation of the device when loaded must be designed to keep the device junction temperature below T JMAX.*During power-up and power-down,these voltage ratings require that signals be applied only when the power supply is connected.ZXFV4089ADVANCED INFORMATION ISSUE D - SEPTEMBER 20022PARAMETER CONDITIONSP/CMINTYPMAX UNITDC characteristicsV CC Supply current,holding HOLD =HIGH P 810mA V CC Supply current,sampling HOLD =LOW P 8.511mA V EE Supply current,holding HOLD =HIGH P 810mA V EE Supply current,sampling HOLD =LOWP8.511mAAmplifier section Input offset voltage HOLD =HIGH P 110mV +input bias current HOLD =HIGH P 510µA –input bias current HOLD =HIGH P 510µA Transimpedance HOLD =HIGH P 5001800K ⍀+input resistance HOLD =HIGH P 1.52M ⍀Open loop gain HOLD =HIGH P 4861dB Output voltage swing HOLD =HIGH P ±2.5±3.0V Output drive currentHOLD =HIGH P 40mA Positive Power Supply Rejection Ratio HOLD =HIGH P 4957dB Negative Power Supply Rejection Ratio HOLD =HIGH P 5158dB Common mode input voltage range HOLD =HIGH C ±3V Amplifier output voltage swing HOLD =HIGHP±2.5±3.5VRestore sectionComposite Input Offset Voltage,from V REF to amplifier output HOLD =LOW P 37mV V REF input bias currentHOLD =LOW P 312µA Input restore current available,pin 2HOLD =LOWP180300µAELECTRICAL CHARACTERISTICSV CC =5V,V EE =-5V,R F and R G =1k ⍀,R LOAD =1k,T amb =25ЊC unless otherwise stated.TEST - P = 100% production tested, C = characterisedZXFV4089ADVANCED INFORMATION ISSUE D - SEPTEMBER 20023PARAMETERCONDITIONS P/C MINTYP MAX UNITV REF input voltage rangeHOLD =LOW C ±2V Positive Power Supply Rejection Ratio HOLD =LOW P 6090dB Negative Power Supply Rejection Ratio HOLD =LOWP 6090dB Logic input HIGH V Hmin P 2V Logic input LOW V Lmax P 0.8V Logic input Low current,I IL HOLD =LOW P 40100µA Logic input High current,I IH HOLD =HIGH P12µAAC characteristics R f =R g =1k ohms,R LOAD =150ohms,C LOAD =10pFAmplifier section Slew Rate HOLD =HIGH,2V pk-pk C 400V/µs Bandwidth,-3dB HOLD =HIGH C 300MHz Bandwidth,±0.1dB HOLD =HIGHC 100MHz Differential Gain,NTSCHOLD =HIGH,f =3.58MHz,280mV pk-pk,DC =-714to +714mVC0.02%Differential Phase,NTSCHOLD =HIGH,f =3.58MHz,280mV pk-pk,DC =-714to +714mV C 0.02degRestore section Slew rateHOLD =LOWC 25V/µs Time to enable Hold C 25ns Time to disable HoldC40nsELECTRICAL CHARACTERISTICSV CC =5V,V EE =-5V,R F and R G =1k ⍀,R LOAD =1k,T amb =25ЊC unless otherwise stated.TEST - P = 100% production tested, C = characterised1. The logic conditions for DC characteristics are: logic LOW = 0.8V max, logic HIGH = 2V min.ZXFV4089DETAILED OPERATING NOTES IntroductionThis device provides a video feed-back amplifier together with a sample-hold system to allow DC restoration.The Connection Diagram on page1shows a typical video signal application.No output termination is shown in the diagram,but if desired the output can drive a75ohm cable via a75ohm series terminating resistor.Amplifier configurationThe amplifier configuration uses high gain with feedback in a non-inverting configuration.Two external resistors are required to set the gain.The restoration voltage is set by an external reference,Vref, normally ground.The input signal is applied via an external input coupling capacitor which is used to store a DC control level when the sample-hold switch is open.When the switch is closed,the stored level is driven to a new value by an external sampling pulse. DC restorationHOLD is a TTL input signal which is buffered and controls the sample-hold switch.A logic LOW state closes the switch and so enables the feedback control loop to set the output level equal to Vref(usually ground).The level of DC shift is maintained when the logic control returns to the HIGH state and the switch opens.In this way the whole waveform is conditionally level shifted, or ‘restored’ to the new DC level.The sample-hold loop contains the video feed-back amplifier within its path,and also includes an additional sample-hold sense amplifier which compares Vref with the output voltage using an internal low-pass filter.In the high state,the switch is open and the average DC level remains fixed apart from a small drift due to the input bias current of the amplifier and switch leakage (see below).Video functionIn the video application,the HOLD input state will be HIGH during the picture line sweep and a negative-going sampling pulse of typically 1.2µs duration will be applied during a central portion of the Back Porch interval,so that the Back Porch or‘Black’level is clamped to ground.For each line scan,this gives a brightness level consistent with that of the original camera signal, despite the AC coupling.The value of the coupling capacitor affects two main characteristics of the circuit.Firstly,the available charging current,together with the capacitor value, determines the maximum DC voltage correction which can be applied at each sample.For a charging current limit of 300 µA applied for 2 µs, the charge injected isQmax= 300 µA x 1.2 µs = 360pC.Then the maximum voltage shift correction isVmax=Qmax/C = 360pC/ 0.01 µF= 36 mV.Secondly,in the hold state,the voltage drift is affected as described below.Sample-hold driftIn the HOLD state,the drift rate is equal to the bias/leakage current of about1µA divided by the coupling capacitor value.For a value of0.01µF,the drift rate is then100µV/µs.For the typical video line scan,the switch remains open for the rest of the scan duration,or about62µs.The drift at the end of the line scan has therefore accumulated to about6.2mV.This will be acceptable for most applications,but if desired it can be reduced by increasing the value of the coupling capacitor.This will result in a proportionately smaller value of the maximum available correction voltage at each scan as described above.Normally, once settled,the video system requires only a very small correction at each scan,so this will not present any problem.Supply filtering & printed circuit layoutIn the applied circuit,the power filtering and printed layout design needs special attention as is appropriate for a high-speed analog circuit.For each supply lead, use a leadless ceramic chip capacitor placed very close to the device power pin.A value of0.1µF is recommended.In addition,a larger value capacitor, which should be ceramic or solid tantalum construction,with a value of1to10µF,is also recommended for connection to each supply fairly close to the device.The layout naturally requires some short interconnections on the component side(top copper layer)and a continuous ground plane should be provided on another layer with plated via holes providing low inductance ground connections for the device and other components.The amplifier frequency response is affected to some extent by stray capacitance at the inverting input at pin1.This effect can be minimised by providing a small cut-out area in the ground plane and other layers around pin1,though this may not always be necessary for the application.ZXFV4089ADVANCED INFORMATION ISSUE D - SEPTEMBER 20024ZXFV4089ADVANCED INFORMATION ISSUE D - SEPTEMBER 20025EuropeZetex plcFields New Road ChaddertonOldham, OL9 8NP United KingdomTelephone (44) 161 622 4422Fax: (44) 161 622 4420*****************Zetex GmbHStreitfeldstraße 19D-81673 München GermanyTelefon: (49) 89 45 49 49 0Fax: (49) 89 45 49 49 49**********************AmericasZetex Inc700 Veterans Memorial Hwy Hauppauge, NY11788USATelephone: (631) 360 2222Fax: (631) 360 8222*******************Asia PacificZetex (Asia) Ltd3701-04Metroplaza, Tower 1Hing Fong Road Kwai Fong Hong KongTelephone: (852) 26100 611Fax: (852) 24250 494********************These offices are supported by agents and distributors in major countries world-wide.This publication is issued to provide outline information only which (unless agreed by the Company in writing)may not be used,applied or reproduced for any purpose or form part of any order or contract or be regarded as a representation relating to the products or services concerned.The Company reserves the right to alter without notice the specification,design,price or conditions of supply of any product or service.For the latest product information,log on to©Zetex plc 2002DIMINCHESMILLIMETRESMINMAX MIN MAX A 0.0530.069 1.35 1.75A10.0040.0100.100.25D 0.1890.197 4.80 5.00H 0.2280.244 5.80 6.20E 0.1500.157 3.80 4.00L 0.0160.0500.401.27e 0.050 BSC 1.27 BSC b 0.0130.0200.330.51c0.0080.0100.190.25⍜0Њ8Њ0Њ8Њh0.0100.0200.250.50PACKAGE DIMENSIONSPACKAGE OUTLINECONTROLLING DIMENSIONS ARE IN INCHESAPPROX IN MILLIMETRES。
好易通手持对讲机的操作与使用说明
好易通手持对讲机的操作与使用说明一．介绍本机（各项功能）（1）·信道选择旋钮（2）·电源开关/音量调节旋钮（3）·状态指示灯（4）·显示屏（5）·扫描键（6）·发送键（7）·脱网通信键（8）·功率切换键（9）·双音多频键盘（10）·讲话键（11）·照明键（12）·特殊功能键（13）·耳机、话筒插孔/写码口二·手机键盘功能SCN 扫描键DIAL发送键TA脱网通信键LO功率切换键A清除/挂机C查询上次呼叫主叫号码键 D 重拨键三．基本操作与使用说明（内容中的序号对应以上内容）（1）·开/关机顺时针方向旋转按钮2，听到“嘟”声，表示对讲机打开，同时显示屏上有字符显示。
逆时针旋转按钮直到听到“嘟”声，表示对讲机已关闭，同时显示屏上的字符消失。
（2）·调节音量旋转2调节旋钮把音量调整到合适的程度。
当您接收到适当的信号时，扬声器会传出声音。
（3）·选择工作信道旋转信道旋钮1改变信道，显示屏上的信道号码、频率、或者信道名称随之改变。
顺时针方向旋转，信道号码递增；逆时针方向旋转，信道号码递减。
（4）·发送（进行呼叫时）输入所用的号码，如“***”，输入“***”按 6 DIAL键发送。
要进行呼叫时，在按住10讲话键按钮的同时用平常的声调对着麦克风讲话。
请保持麦克风于距离嘴唇3至5cm处。
(4)·状态指示灯发射期间红色灯亮。
电池电压变低到临界电平时红色灯闪烁。
接收其它电台信号时。
绿色灯亮。
在使用编码静噪、信息选呼的情况下，接收到正确信号而静噪打开时橙色灯闪烁。
四·LCD显示屏介绍①当选择了低功率状态时出现。
②当所选择的信道被占用(繁忙)时出现。
③通过按moni键使qt、dtmf无效时出现。
④通过按下moni键使静噪打开时出现。
aP89W20操作指南

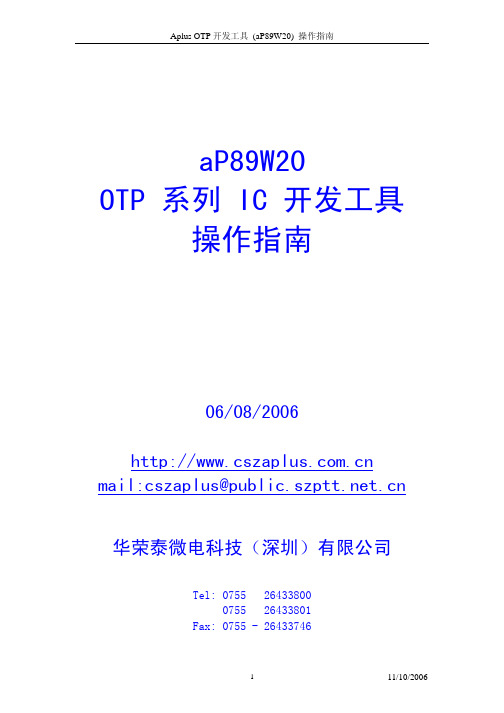

aP89W20OTP 系列 IC 开发工具操作指南06/08/2006 mail:cszaplus@华荣泰微电科技（深圳）有限公司Tel: 0755 – 264338000755 – 26433801Fax: 0755 - 26433746z简述：aP89W20 烧录工具包括一个烧录器（PCB NO.:aP89W20）烧录工具和一套烧录软件（aP89W20.exe），可以烧录aP89xxx三个系列共 9 种型号的IC：其中，可直接烧录的IC（短秒数系列）：-aP89010-aP89021-aP89042（请将短Texttool下方短路帽断开）需要通过短接跳线帽进行烧录的IC（5V 系列）：-aP8910A-aP8921A-aP8942A（请将短Texttool下方短路帽合上）需要通过转接座（PCB NO.24D2D20）烧录的IC（长秒数系列）：-aP89085-aP89170-aP89341（请将短Texttool下方短路帽断开）各种IC在烧录器上的放置方法可能会有所不同，具体请参照本指南的最后一部分的IC放置示意图。
说明：aP89W20 烧录工具主要有两大功能：编译和烧录。
-编译(complier)：制作烧录所需要的文件（.DPM），包括声音的排列，IC功能和工作方式的设定等信息，都包含在这个文件内。
-烧录(writer)：将编译好的文件（.DPM）烧入IC内，计算机通过并口与烧录器连接，由计算机发烧录指令，数据通过并口传到烧录器来进行烧录。
z安装指南：烧录器aP89W20与计算机连接时，无需对计算机进行特别的设置，即插即用。
一.连接方法：1. 通过并口线连接到计算机的并口(Print Port)。
2. 通过USB线将烧录器上的USB口与计算机的USB口连接起来；或者，直接将外加电源（+6V）烧录器的DC 接口；二者任选其一。
注意，计算机USB口的使用,只是对烧录器进行供电（+5V）而已，并不涉及数据传输，如果计算机连接的USB设备比较多，建议使用外加直流电源，否则可能会出现供电不足，从而导致烧录不完全的现象；另外，不要将USB和外加电源同时连接到烧录器，否则有可能会损坏计算机的USB口。
好灵通HLT_SV88_说明书
SV88操作说明书一、 键盘操作示意图二、主要特点频段：UHF （400~470MHz ）、VHF （136~174MHz ）全频信道＋199存储信道 配备LCD 显示屏 有线复制功能 电脑读写频功能连续音调编码静噪系统（CTCSS ，50组）或数字代码静噪（DCS ，83组×2）功能CTCSS/ DCS 发射频偏电调功能VOX功能 报警功能 呼叫功能组功能三、工作模式■FR 模式（频率显示模式）按下 键开机，可切换到FR 模式。
在此模式下可通过再按 键选择显示全频频率或者信道频率。
您也可以用键改变全频频率或信道号；或直接按数字键输入所需全频频率或信道号。
■CH 模式（信道显示模式）按下键开机，可切换到CH 模式。
在此模式下，您可以用 键改变信道号，或直接按数字键 输入所需信道。
您至少要编程一个记忆信道，否则无法进入此模式。
■菜单模式按下 键，再按下数字键9进入菜单。
再按进行选择。
可进行菜单选项操作。
■开关电源1． 按顺时针方向转动电源开关旋钮打开对讲机电源；要关断对讲机的电源时，按逆时针方向转动电源开关旋钮。
■调整音量1． 按顺时针方向转动音量控制旋钮增大音量；逆时针方向转动则减小音量。
■选择频率1． 按 键增大频率；按 键则减小频率。
设置步进频率” 您还可以使用数字按键直接输入所需频率。
请参见“数字键输入”。
■PTT 键发射1． 按住PTT 按键并以正常的声调说话。
（发射时亮红灯） 2． 结束说话时，松开PTT 按键，等待接收。
■VOX 发射1． 通过菜单设置VOX 增益电平和VOX 停止发射延时时间。
（VOX 增益电平：1级最高，需要最大的语音能量才能开启发射；9级最低）。
2． 按F+2，开启VOX 功能。
3． 将耳麦插入对讲机。
4． 对着耳麦讲话，声音强度足够，便可发射。
■监听1． 按住MONI 按键进入监听模式（瞬时静噪打开）2． 继续按住MONI 按键长达4秒，进入另一种监听模式（静噪打开），此时松开按键仍保持监听状态，再按MONI 按键退出监听状态。
佳灵 直接速度控制 JL5000系列DSC变频器使用手册
JL5000系列DSP IGBT百变王全能直接速度（DSC）控制变频器四川佳灵电气有限公司Schuansheng jialing electric manufacture Co.,Ltd前言感谢您选购佳灵公司JL5000系列百变王全能变频器。
该全能变频器是用于控制三相感应电动机的变频调速装置。
本使用手册是佳灵JL5000系列百变王全能变频器的使用手册，本系列全能变频器是集佳灵公司二十多年研究、制造变频器的经验和专利技术的发力之作，是新一代高性能智能数字变频器。
它的出现使国内外变频器行业的许多概念和想法变为现实。
它除采用最新IGBT功率模块和DSP技术外，新技术DSC直接速度控制更使变频器根据电动机的实际运行情况，按直接速度控制原则自动或人工建立电动机最优数学模型，并对电动机的各种运动参量进行有效的矢量控制。
JL5000是集中投入佳灵二十多年的技术精髓而开发的新一代高性能多功能矢量变频器，凭借公司独有的直接速度（DSC）控制技术，实现了业界最颠峰的控制性能。
JL5000通过提高“基本性能”、“适应性能”、“维护性能”、“环保性能”，以追求设计制造适应所有设备的高性能高品质的全能“百变王变频器”。
JL5000直接速度（DSC）控制技术的出现，也将刷新电机控制领域的概念，并将掀起一场行业的技术革新。
百变王全能系列变频器具有以下特点：●转矩输出高近零速转矩输出可达额定转矩300%。
●过载能力强在额定电压的85%时可达约200%。
●速度控制精无速度传感器精度达到0.5%，有速度传感器高达0.01%。
●操控性能全可远程通讯操控，功能扩展性广。
●人机界面好操作简单方便，国内外通行方式。
●保护功能多故障自诊断与报警，方便维护维修。
●外形结构巧体积小、重量轻，轻结构紧凑牢固、运行噪音低。
●通用范围广能够满足送风、泵液、吊装、搅拌、卷扬、离心、挤压、采矿，列车牵引等各种变速控制要求。
在使用前，请仔细阅读该使用手册，以确保能够正确使用。
好视通操作手册(简略版)V3[1].8.0.9(1)
![好视通操作手册(简略版)V3[1].8.0.9(1)](https://img.taocdn.com/s3/m/139b258cd4d8d15abe234ea3.png)
好视通软件终端V3.8操作指南目 录一、登录终端 (2)二、申请发言 (2)三、释放发言权 (3)四、申请主讲权 (4)五、释放主讲权 (5)六、文字交流 (6)七、电子白板 (7)八、屏幕共享 (8)九、媒体共享 (10)十、文件的发送 (11)十一、文件的接收 (12)十二、录制会议 (13)十三、会议布局和分屏 (16)十四、使用常见问题简要解答 (16)1、声音问题 (16)2、图像问题 (17)一、 登录终端双击桌面快捷方式，打开视频会议客户端后，弹出用户登录信息对话框，如下图所示：输入正确的用户名和密码。
如果没有授权的用户账号，可以选择“以会议室号登录”， 这时系统会提示您输入会议室号，如下图所示：会议室号可以向会议管理员询问。
如果您想在下次登录时不需要重复输入密码，选择“记住密码”。
二、 申请发言点击主界面上方功能按钮区的“”，或主菜单“出席”中的“申请发言”菜单，可以申请发言权。
如下图所示：主席在申请发言权后，将立即获得发言权。
一般出席用户在申请发言后，如需等待主讲人授予发言权，与会用户列表区中相应用户的发言图标将显示为“”。
用户获得发言权后，其发言图标将显示为“”。
三、 释放发言权点击主界面上方功能按钮区的“”，或主菜单“出席”中的“放弃发言”菜单，即可放弃发言权。
如下图所示：这时与会用户列表区相应用户的发言权图标将显示为“”。
主席或主讲人也可以直接点击其他用户列表上的用户音频图标“”，实现授予或取消用户的发言权。
四、申请主讲权单击系统快捷功能按钮区的的“申请主讲”按钮或者主菜单“主讲”中的“申请主讲”菜单项即可申请主讲。
如下图所示：申请主讲权后，如需等待主席授予或者等待其他用户释放主讲权时，与会用户列表区的相应用户右边上的主讲权图标将显示为“”，获得主讲权后，与会用户列表区的相应用户右边上的主讲权图标将显示为“”。
五、 释放主讲权可通过以下两种方式实现：1、单击系统快捷功能按钮区的“”放弃主讲按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SV89操作说明书一、 键盘示意图二、主要特点频段：UHF （400~470MHz ）、VHF （136~174MHz ）全频信道＋199存储信道 配备LCD 显示屏 有线复制功能 电脑读写频功能连续音调编码静噪系统（CTCSS ，50组）或数字代码静噪（DCS ，83组×2）功能CTCSS/ DCS 发射频偏电调功能VOX功能 报警功能 呼叫功能组功能三、工作模式■FR 模式（频率显示模式）按下 键开机，可切换到FR 模式。
在此模式下可通过再按 键选择显示全频频率或者信道频率。
您也可以用键改变全频频率或信道号；或直接按数字键输入所需全频频率或信道号。
■CH 模式（信道显示模式）按下键开机，可切换到CH 模式。
在此模式下，您可以用 键改变信道号，或直接按数字键 输入所需信道。
您至少要编程一个记忆信道，否则无法进入此模式。
■菜单模式按下 键，再按下数字键9进入菜单。
再按进行选择。
可进行菜单选项操作。
■开关电源1． 按顺时针方向转动电源开关旋钮打开对讲机电源；要关断对讲机的电源时，按逆时针方向转动电源开关旋钮。
■调整音量1． 按顺时针方向转动音量控制旋钮增大音量；逆时针方向转动则减小音量。
■选择频率1． 按 键增大频率；按 键则减小频率。
设置步进频率” 您还可以使用数字按键直接输入所需频率。
请参见“数字键输入”。
■PTT 键发射1． 按住PTT 按键并以正常的声调说话。
（发射时亮红灯） 2． 结束说话时，松开PTT 按键，等待接收。
■VOX 发射1． 通过菜单设置VOX 增益电平和VOX 停止发射延时时间。
（VOX 增益电平：1级最高，需要最大的语音能量才能开启发射；9级最低）。
2． 按F+2，开启VOX 功能。
3． 将耳麦插入对讲机。
4． 对着耳麦讲话，声音强度足够，便可发射。
■监听1． 按住MONI 按键进入监听模式（瞬时静噪打开）2． 继续按住MONI 按键长达4秒，进入另一种监听模式（静噪打开），此时松开按键仍保持监听状态，再按MONI 按键退出监听状态。
■报警功能1． 长按键1.5秒进入报警功能。
3．4． 报警时，对讲机响报警音并发射20秒，20秒到停止发射和响报警音等待10秒钟，10秒后再报警20秒；如此循环3次后，对讲机退出报警状态，回到正常工作状态。
5． 在报警中，如果在等待的10秒钟内，对讲机接收到信号，对讲机退出报警状态，回到正常工作状态。
6． 在报警中，按PTT 键也可退出报警状态。
■呼叫功能1． 短按键后松开按键，对讲机将进入呼叫状态，发60Hz 频率，呼叫时间持续4秒。
2． PTT 键停止呼叫，回到待机状态。
3． 收到呼叫后，对讲机将发出特定铃声以提示，同时对应的液晶显示图标闪烁。
■开关按键锁 1． 待机模式下，长按 1秒，切换按键锁开关。
五、快捷操作本机可以通过按下 键，再按下0~9，*等按键，来实现快捷操作，使用户能够简单方便的使用本对讲机。
■静噪等级设置（F+1） 1． 按下 键，再按下数字键1，进入静噪等级设置。
共有0~9级。
2． 可按 向上或向下选择静噪等级，确认并存储。
按其他键退出。
■开启关闭声控功能（F+2）1． 按下 键，再按下数字键2，切换开关声控功能。
当声控功能开启时，液晶会有图标显示。
■开启关闭倒频功能（F+3）1． 按下 键，再按下数字键3，切换开关倒频功能。
当倒频功能开启时，液晶会有图标显示。
■设置步进频率（F+4）1． 按下 键，再按下数字键4，进入设置步进频率。
共有5K 、10K 、12.5K 、20K 、25K 、30K 、50K 。
2． 可按■设置异频（F+5）1． 按下 键，再按下数字键5，进入切换异频方向。
当加频时液晶显示+，减频时液晶显示—。
■进入扫描（F+6）1． 按下 6，对讲机将进入扫描。
2． 扫描中按 键，对讲机将保存当前正在扫的信道或频率，再退出扫描。
按其他键，不保存直接退出扫描。
3． 扫描过程中，按 改变扫描方向。
4． VFO5． 信道模式：非组模式下，将扫描全部199个信道中带有数据的扫描添加的信道；组模式下，将扫描本组中（每个组最多有20个信道）带有数据的扫描添加的信道。
6． 如当前少于两个信道存有频率信息且未被设为添加，则不可以开启扫描。
■设置接收和发射信令（F+7）1． 按下 键，再按下数字键7，进入设置接收和发射信令。
2． 按 键切换信令类型，如下所示： 无信令 亚音频 数字亚音频无信令OFFCTCSSDCS NOFF3． 按 键切换数字亚音频正反向，如下所示：DCS I 4． 使用 键选择您所需的组别。
5． 按 键存储确认退出。
其他键无效退出。
（NOTE ：当显示模式为CH XXX 时不能设置接收和发射信令）■设置发射信令（F+8）1． 按下 键，再按下数字键8，进入设置发射信令。
2． 按 键切换信令类型，如下所示： 无信令 亚音频 数字亚音频正 无信令OFF CTCSS DCS N OFF3． 按 键切换数字亚音频正反向，如下所示：DCS I 4． 使用 键选择您所需的组别。
5． 按 键存储确认退出。
其他键无效退出。
（NOTE ：当显示模式为CH XXX 时不能设置发射信令）■进入菜单选项（F+9）1． 按下 键，再按下数字键9，进入菜单选项。
具体的菜单操作可参考以下菜单操作。
■选择工作组操作（F+0）1． 按下 键，再按下数字键0，进入选择工作组操作。
2． 使用 键选择您所要的组。
总共有A~J 最多10个组供选择。
能够被选择的组必须存有信道。
没有信道的组是不能被选择的。
3． 按其他键退出选择组状态，回到待机。
（NOTE ：必须在信道模式，且组功能开启下，才能进行此操作）■存储新信道（F+*）1． 对讲机必须在全频模式下，才能进行存储信道的操作。
2． 按下 键，再按下键，进入存储信道操作，小信道号和F 标志闪烁。
3． 可通过按下 键选择要存入的信道；或者通过直接输入数字选择要存入的信道。
4． 按六、菜单操作按下键，液晶显示功能键标志，再按下数字键9，对讲机进入菜单模式。
按下或键选择菜键进入该项。
再按下或 键确认并返回上一级菜单。
操键退出，返回上一级菜单。
具体各个菜单项如下： 1、铃声设置Off ：铃声关闭。
On ：铃声开启。
2、背光灯设置On ：背光灯常亮。
Off ：背光灯常灭。
Auot:按键按下，背光灯点亮，当背光灯开启10秒后，如果无任何操作，背光灯将自行关闭。
3、发射限时设置 限时时间有：OFF(不限制)、30S 、60、90、120、150、180、210、240、270。
4、频差设置FR 模式才能设置。
可通过按键输入5位数字的频差，范围为（00.000M~99.995M ）5、打开关闭组On ：组开启。
Off ：组关闭。
组只有在信道模式下有效。
本机共有199个信道，分为10个组。
前9组每组有20个信道，第10组有19个信道。
其中信道1~信道20为A 组；信道21~信道40为B 组；以此类推，最后一组信道181~信道199，为J 组。
6、显示当前电池电压进入后对讲机显示当前电池电压，10秒后自动回到待机状态。
7、VOX 等级设置可设置为：1~9级。
8、VOX 延时时间设置 延时时间有：0.3S 、0.5S 、1.0S 、1.5S 、2.0S 、3.0S 。
9、接收机省电设置On ：省电功能开启。
Off ：省电功能关闭。
10、扫描模式设置CO ：载波扫描。
TO ：时间扫描。
SE ：单次扫描。
扫描到有信号，马上停止扫描。
11、扫描添加/删除设置ADD ：添加 DEL ：删除12、按键锁设置Manu ：手动设置按键锁AUTo ：自动锁按键锁 13、设置开机显示OFF ：开机不显示 DC ：开机显示当前电压MSG ：开机显示开机问候语 14、设置开机显示信息可以设置5个字符的开机信息。
按键选择字符，按键切到下一个字符，按 键删 除前一个字符，按 键确认退出。
15On ：信道模式显示信道名称。
Off ：信道模式不显示信道名称。
■数字键输入1． 在FR 模式（信道）下，待机时，输入1~3个数字来切换当前信道。
数字输完后，如果输入的信道存有频率，则对讲机切换到你输入的信道。
若没有则返回原来的信道。
例： CH 1：(输入001)CH 98：(输入098或98)CH 123：(输入123)2． 在FR 模式（全频）下，待机时，输入数字改变当前频率。
六位数字输完后，如果输入的频率有效，则对讲机切换到你输入的频率。
若超出范围则返回原来的工作频率。
七、删除信道1． 对讲机必须处于显示信道频率的信道模式下。
2． 按住 DEL “，同时小信道号闪烁。
3 键选择所要删除的信道，或者通过输入相应信道的数字选择信道，再按 键进入。
此时液晶显示“YES “。
4．最后按讲机将退出删除信道状态切到全频状态。
八、信道自台编程设定■设置记忆信道长按 键和键并开机。
进入自台编程模式。
液晶显示“SELF 键，液晶显示变为“CH － 1”。
1． 选择信道编号通过 或 选择您所要编辑的信道号，可选信道范围1～199。
2． 设置接收频率按下 键进入设置接收频率。
您可以通过按 如果您想删除本信键使液晶显示成“------“，再按 设置下一个信道。
可以通过键盘按6 键确定进入接收信令编程。
键切换当前的步进频率（5 K 、10K 、12.5K 、20K 、25K 、30K 、50K ）。
按 键确定进入接收信令编程。
3． 设置接收信令当您进入该项目时，液晶显示(3 OFF)。
按 选择键确定。
OFF 67.0d 023NOFF当选择的是DQT 信令时，您可以通过按 键来切换正反向。
DCS N DCS I4． 设置发射频率设置方法和步骤同“设置接收频率”内容一样。
5． 设置发射信令设置方法和步骤同“设置接收信令”内容一样。
6． 设置添加扫描/删除扫描功能。
通过 或 选择Add （添加扫描）或Del （删除扫描）功能，选择完后按 7． 设置繁忙锁定通过 或 选择OFF （关闭），或WA VE （载波锁定）或CALL （信令锁定）, 键确定。
8． 设置信道名称可以设置5个字符的信道名称。
按键选择字符，按键切到下一个字符，按 键删除前一个字符，按九、特殊操作■清除全频频率/全部信道按 和键开机，液晶显示“CLEAR ”。
再按键进入。
此时液晶显示“VFO ”。
按键选择“VFO ”或“FULL ”。
最后按 键进入清除操作。
清除完成后对讲机自动进入待机状态。
当选择“VFO ”，对讲机清除全频信息，所有信道信息保留。
当选择“FULL ”，对讲机清除全频信息和所有信道信息。
执行清除操作后对讲机的整机设置和全频信息如下：频率：440.000MHz 频差：10。
