涵洞分项自检
涵洞验收规范
9 涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第6.10节评定。
9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5 明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6 涵台若设桩基础，按本标准第8.5.2或8.5.3条评定。
9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2 实测项目见表9.2.2。
表9.2.2 涵洞总体实测项目注：实际工程无项次3时，该项不参与评定。
9.2.3 外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3分。
2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3) 涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4) 外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3 涵台9.3.1 基本要求1) 所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
2) 地基承载力及基础埋置深度须满足设计要求。
3) 混凝土不得出现露筋和空洞现象。
4) 砌块应错缝、坐浆挤紧，嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。
见表9.3.2。
表9.3.2 涵台实测项目9.3.3 外观鉴定1) 涵台线条顺直，表面平整。
不符合要求时减1~3分。
2) 蜂窝、麻面面积不得超过该面面积的0.5％，不符合要求时，每超过0.5％减3分；深度超过1cm者必须处理。
涵洞分部工程全表格
涵洞分部工程、分项工程、检验批划分及编号（涵洞单位工程编号0302）换填地基检验批质量验收记录表说明主控项目1．换填地基所用材料必须符合下列规定：（1）换填用砂应为中、粗砂，有机质和含泥量均不得大于5%；（2）碎石粒径不得大于100 mm，含泥量不得大于5%；（3）石灰等级不得小于Ⅲ级。
检验数量：砂和碎石同产地、同品种、同规格以连续进场数量每400 m3为一批，不足400 m3也按一批计；石灰同产地、同品种、同规格每200 t为一批，不足200 t也按一批计。
施工单位、监理单位每批均检查。
检验方法：施工单位对砂、碎石进行筛分试验、含泥量和有机质含量试验；对石灰进行未消解残渣含量试验。
监理单位检查试验报告。
2．换填范围必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：测量。
3．填料比例必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察和计量检查。
4．填筑和压实工艺必须符合设计和施工技术方案的要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察和尺量。
5．压实密度必须符合设计要求。
检验数量：施工单位每层每100 m2检查不少于5处。
监理单位见证检测每层检查不少于1处。
检验方法：施工单位采用湿度密度仪、注水法或灌砂法检测。
监理单位见证检测。
一般项目1．换填地基底部和顶部高程允许偏差为±50 mm。
检验数量：施工单位对每个换填基坑底部和顶部检查各不少于5处。
检验方法：测量。
重锤夯实地基检验批质量验收记录表说明主控项目1．重锤夯实处理范围必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：测量。
2．锤夯实施工必须符合设计和施工技术方案的要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察和尺量。
3．重锤夯实地基密实度必须符合设计要求。
检验数量：施工单位每个基坑不少于5处。
监理单位不少于3处。
检验方法：施工单位进行标准贯入或环刀取土试验。
涵洞总体质量检验评定表
页码
共
项目名称
单位工程
分部工程
施工单位
涵洞总体质量检验评定表
页 JTG F80/1-2017 公路工程质量检验评定标准(9.2.2) 编号： 合同段
工程部位
分项工程
基 1 应按设计文件的要求完成全部施工项目。 本 2 各结构构件应无异常变形。 要 3 各接缝、沉降缝位置应正确，填缝应无空鼓、开裂、漏水现象。对预制构件，其接缝应与沉降缝在同一 求 平面内。
/
/
7
8
9
10
外观质量
质量保证资料 工程质量等级评分
不合格
检验负责人：
检测：
记 录：
复 核：
日 期：
子分部 子分项
分部工程 分项工程 实测项目 权值 轴线偏位 1
流水面高 程1涵底铺砌厚度1长度1
跨径或内 径
1
净高
1
子分部工 子分项工
合格率
程
程
0.0
/
/
0.0
/
/
0.0
/
/
0.0
/
/
0.0
/
/
0.0
项 次
检查项目
规定值或允许
单位
偏差
检测数
{轴线偏 1 轴线偏位 位选择 mm 明涵20,暗涵50
项}
2
流水面高程
mm
±20
检测结果 合格数 代表值
合格判定 合格率(%)
3
涵底铺砌厚度
mm
+40,-10
4
长度
mm
+100,-50
5
跨径或内径
mm
波形钢管涵± 2%D,其他±30
涵洞分部分项工程验收记录表
单位工程质量验收记录表
单位工程质量控制资料核查表
单位工程实体质量和主要功能核查抽查记录表
注：检查项目由验收组协商确定
单位工程观感质量检查记录表
XX至XXX新建铁路
明挖基础分部工程质量验收记录表
换填地基分项工程质量验收记录表
基坑分项工程质量验收记录表
模板及支架分项工程质量验收记录表
混凝土分项工程质量验收记录表
新建XX至XX铁路
就地制作涵洞洞身分部工程质量验收记录表
模板及支架分项工程质量验收记录表
钢筋分项工程质量验收记录表
混凝土分项工程质量验收记录表
防水层分项工程质量验收记录表
沉降缝分项工程质量验收记录表。
涵洞工程质量控制要点
涵洞工程质量控制要点为明确通道、涵洞工程施工质量要求，规范现场施工工艺，确保通道、涵洞施工位置准确、几何尺寸控制严格、砼强度符合设计要求、外型整洁美观，经建设管理处研究，现对通道、涵洞工程施工质量控制要求明确如下：一、测量放样1、为了严格控制通道、涵洞的平面位置和纵断高程，要求必须在施工临近处加密布设水准点和导线点并作固定保护，并与路线相关水准点、导线点进行联测、平差。
2、为便于检查校核，通道、涵洞中轴线控制桩位应延长至基坑外并加以固定。
3、通道、涵洞在施工放样前必须按照设计意图，现场校核与旧路、沟渠或管线的顺接情况，特别是进出口高程、交角等，校核结果应报驻地办审核同意。
二、基础开挖与处理1、基坑顶面应设置防止地面水流入基坑的设施，基坑内应始终保持干燥状态，否则不得进行基础施工。
对出现地下水的基坑，应采取有效措施进行持续排水，以保证正常施工。
2、基坑开挖至设计标高后，应对几何尺寸、地基承载力、高程等进行检测，确保其符合设计要求。
如基坑底面原始地基承载力不足，应及时按变更程序报送换填或加固处理方案。
三、钢筋加工及安装1、钢筋加工应设加工棚，加工场地应采用砼硬化处理；进场的钢材及加工完成的半成品钢筋要求离地堆放、摆码整齐、严密覆盖、挂牌标示。
2、钢筋加工完成后若3天内不能使用，则应安排专人对钢筋采用喷刷水泥浆进行防锈处理。
3、各类焊接材料应分类存放，并应采取防止腐蚀、受潮变质的措施。
四、结构混凝土1、基础、台身、翼墙等部位的内、外侧模板应采用面板厚度不小于5MM、单块面积不小于1.5㎡的钢模板或厚度为8-10 MM的全尺寸竹胶板，支撑采用8-10CM的方木或双排钢管、槽钢等连接固定，以保证其整体刚度；台身沉降缝处封端应使用钢模板，支撑要确保其竖直无变形；盖板侧模必须采用面板厚度不小于3MM定型钢模板，并能够固定在台座上，以保证浇筑砼期间模板不发生上浮现象；预制盖板台座顶面应采用厚度不小于10CM的砼进行硬化，并将顶面整平或打磨光滑，施工时铺设PE板或加厚地板革。
涵洞总体(填写示例)
施工 单 里程桩号：K10+100
工程部位：总体
D9.2.2 涵洞总体检查记录表
分项工程名称：盖板涵
所属分部工程名称:涵洞、通道
基本 要求
1、涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。2、各接缝、沉降锋位置正确，填缝无空鼓、开裂、漏水现象；若有预制构 件，其接缝应与沉降缝吻合。3、涵洞内不得遗留建筑垃圾、杂物等。
项 次
检查项目
规定值或 允许偏差
检查方法和频率
实测值或实测偏差值
检查结果
1 2 3 4 5 6 7 8 9 10 合格率(%)
1 轴线偏位（mm） 明涵20，暗涵50
经纬仪：检查2处
15 7
100
实 2△ 流水面高程（mm)
±20
水准仪、尺量：检查洞口2 处，拉线检查中间1～2处
-4 -6 -7 -12
尺量：检查3～5处
-10 -3 -7 -3
100
尺量：检查3～5处
-9 -11 -5 -6
100
监理工程师意见： 符合设计及规范要求。专业监理工程师2016.3.12
记录：质检员
复核：项目部质检负责人
2016年3月12日100测源自项 3 涵底铺砌厚度（mm）
+40，-10
尺量：检查3～5处
-6 -4 -5 -4
100
目
4
长 度（mm）
+100，-50
尺量：检查中心线
-12
100
5△ 孔 径（mm）
±20
6
净 高（mm）
明涵±20，暗涵± 50
检查意见： 经检，各项指标符合设计及规范要求。
涵洞验收规范
9 涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第6.10节评定。
9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5 明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6 涵台若设桩基础，按本标准第8.5.2或8.5.3条评定。
9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2 实测项目见表9.2.2。
表9.2.2 涵洞总体实测项目注：实际工程无项次3时，该项不参与评定。
9.2.3 外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3分。
2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3) 涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4) 外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3 涵台9.3.1 基本要求1) 所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
2) 地基承载力及基础埋置深度须满足设计要求。
3) 混凝土不得出现露筋和空洞现象。
4) 砌块应错缝、坐浆挤紧，嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。
9.3.2 实测项目见表9.3.2。
表9.3.2 涵台实测项目1) 涵台线条顺直，表面平整。
不符合要求时减1~3分。
2) 蜂窝、麻面面积不得超过该面面积的0.5％，不符合要求时，每超过0.5％减3分；深度超过1cm者必须处理。

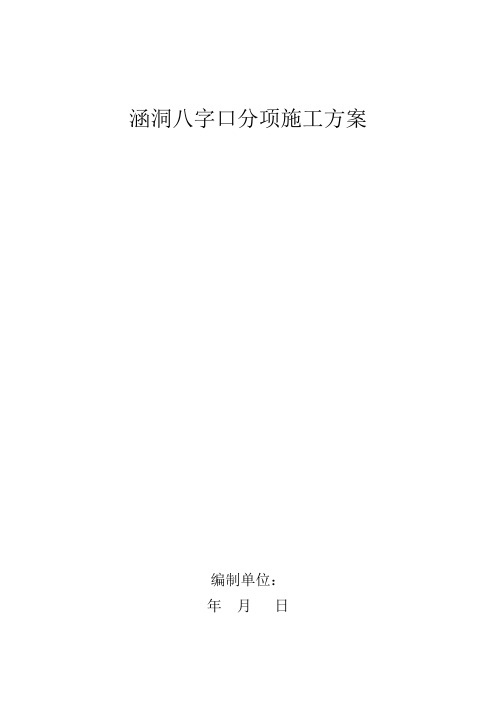

涵洞八字口分项施工方案
涵洞八字口分项施工方案编制单位：年月日一、工程概况：根据。
工程设计图纸，涵洞口出口处八字口为M7.5水泥砂浆片石砌筑，八字墙基础厚度60cm，墙高2.56m-1.0m，上部宽40cm，下部宽88-116cm，内侧竖直，外侧坡度为3.75:1，左右两侧八字墙均与涵身轴线成30度夹角。
二、编制依据：1、施工图纸设计要求；2、现行的施工验收规范、规程和标准，地区有关建筑技术、质量和安全的规定。
3、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件分析；三、施工部署：1、组织机构项目经理：技术负责人：施工员：安全员：质检员：测量员：2、计划工期:该分项工程计划于年月日开工，年月日完成。
3、劳动力安排计划普工4人，主要清理土方、刷边坡。
砌筑工人4人，主要负责片石砌筑。
4、投入的主要施工机械设备5、原材料准备（1）片石对于未经试验合格，以及风化的片石严禁使用。
普通片石的形状不受限制，但中部厚度≮15cm。
用作镶面的片石应选用形状大致方正、表面较平整，尺寸较大（其轮廓宽度不得小于20cm、长度不得小于30cm），其顶面及底面应大致平整，且边缘厚度≮15cm。
镶面严禁使用三角状、有锐角的片石。
对于粗块石，石料的尺寸要求为：形状大致方正，无锋棱凹角。
顶面及底面大致平整，厚度不得小于20㎝，长度及宽度不得小于其厚度。
用做镶面的块石外露面应稍加修凿，凹入深度不得大于2㎝；由外露面向内修凿的进深不得小于7㎝；但是尾部的宽度和厚度不得大于修凿部分。
砌块使用前，必须浇水湿润，表面如有泥土、水锈等杂物要清洗干净。
（2）水泥水泥应符合现行国家标准，并附有制造厂的水泥品质试验报告等合格证明文件；选用水泥应注意其特性对混凝土结构强度和使用条件是否有不利影响；水泥应按出厂日期，水泥品种分别堆放，超过三个月存期，应重新取样检验，不得使用已结块的水泥。
（3）细骨料采用级配良好、质量坚硬、颗粒洁净的河沙，并分批检验，各项指标合格时方可使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分项工程质量检验评定表涵评-03表
分项工程名称：混凝土涵管安装工程部位：K0+013 所属建设项目：法库县2018年县级公路（路北线）维修改造工程
所属分部工程名称：K0+013圆管涵所属单位工程：路基工程施工单位：沈阳成顺道桥工程有限公司分项工程编号：LBXYGH-01-1
检验负责人：检测：记录：复核：年月日
分项工程质量检验评定表涵评-02表
分项工程名称：端墙墙身（左侧）工程部位：K0+013 所属建设项目：法库县2018年县级公路（路北线）维修改造工程
所属分部工程名称：K0+013圆管涵所属单位工程：路基工程施工单位：沈阳成顺道桥工程有限公司分项工程编号：LBXYGH-01-2
检验负责人：检测：记录：复核：年月日
分项工程质量检验评定表涵评-02表
分项工程名称：端墙墙身（右侧）工程部位：K0+013 所属建设项目：法库县2018年县级公路（路北线）维修改造工程
所属分部工程名称：K0+013圆管涵所属单位工程：路基工程施工单位：沈阳成顺道桥工程有限公司分项工程编号：LBXYGH-01-3
检验负责人：检测：记录：复核：年月日
分项工程质量检验评表涵评-09表
分项工程名称：八字墙（1#）工程部位：K0+013 所属建设项目：法库县2018年县级公路（路北线）维修改造工程
检验负责人：检测：记录：复核：年月日
分项工程质量检验评表涵评-09表
分项工程名称：八字墙（2#）工程部位：K0+013 所属建设项目：法库县2018年县级公路（路北线）维修改造工程
检验负责人：检测：记录：复核：年月日
分项工程质量检验评表涵评-09表
分项工程名称：八字墙（3#）工程部位：K0+013 所属建设项目：法库县2018年县级公路（路北线）维修改造工程
检验负责人：检测：记录：复核：年月日
分项工程质量检验评表涵评-09表
分项工程名称：八字墙（4#）工程部位：K0+013 所属建设项目：法库县2018年县级公路（路北线）维修改造工程
检验负责人：检测：记录：复核：年月日
分项工程质量检验评定表涵评-01表
分项工程名称：涵洞总体工程部位：K0+013 所属建设项目：法库县2018年县级公路（路北线）维修改造工程
所属分部工程名称：K0+013圆管涵所属单位工程：路基工程施工单位：沈阳成顺道桥工程有限公司分项工程编号：LBXYGH-01
检验负责人：检测：记录：复核：年月日。
