电磁流量传感器的传输信号电缆选用原则
电磁流量计选型的要点
电磁流量计选型的要点1.测量对象：首先应明确测量的液体性质和工况条件。
包括液体的种类、温度、压力、粘度等因素，这些因素将直接影响到电磁流量计的选型和性能参数的确定。
2.流量范围：根据实际需求确定测量流量的范围。
需要考虑流量的上限和下限，以确保选型的流量计在实际工况下能够稳定、准确地测量流体的流量。
3.精度要求：根据实际应用需求确定测量的精确度要求。
不同的工业领域对流量测量的精度要求不同，需结合实际情况确定所需精度范围，从而选择合适的电磁流量计。
4.环境条件：考虑流量计所处的环境条件，包括温度、湿度、气体、腐蚀性介质等因素。
根据实际环境条件选择具备相应防护等级和材质的电磁流量计。
5.输出信号类型：根据用户的要求确定输出信号类型，电磁流量计常见的输出信号有模拟信号（4-20mA、0-5V等）、数字信号（RS485、HART 等）等。
需根据接收端设备的接口和信号要求来选择合适的输出信号类型。
6.安装条件：考虑到实际安装条件，包括流量计的管段长度、直径、安装方式等。
确定合适的安装方式和尺寸，以确保流量计的稳定、准确工作。
7.维护和使用成本：电磁流量计的维护和使用成本也是选型的重要考虑因素。
需要考虑传感器的寿命、可靠性、易维护性等因素，选择性价比高的电磁流量计品牌和型号。
8.厂家和售后服务：选择有一定品牌影响力、信誉度高的电磁流量计生产厂家。
了解厂家的技术实力、售后服务质量，以确保在使用过程中能够得到及时有效的技术支持和售后服务。
总之，电磁流量计的选型需要综合考虑流体性质、工况条件、测量精度要求、环境条件、安装条件、输出信号类型、维护成本等因素，以使选择的电磁流量计能够最佳满足实际需求。
电磁流量计选型和使用注意事项
电磁流量计选型和使用注意事项前言电磁流量计作为一种常用的流量计，广泛应用于液体和气体的测量中。
它的优点是能够测量流量，不受测量介质温度、压力、密度等因素的影响。
但是在选型和使用时需要注意一些问题，以保证其正常使用和测量数据的精准性。
本文旨在共享一下电磁流量计在选型和使用过程中的注意事项。
电磁流量计的工作原理电磁流量计是利用电磁感应原理来测量液体和气体的流量的。
当导体在磁场中移动时，会在导体四周产生感生电动势，其大小与导体速度成正比。
通过测量这个电动势的大小，就能够计算出液体或气体的流量。
电磁流量计是由电磁铁构成的。
当电流通过电磁铁时，会产生磁场。
在电磁铁两侧的管道内以平行于管道方向的方式安装有两个电极。
当液体流过电极时，液体中的离子就会在电磁场的作用下运动，并产生感应电势。
这个电势就可以被测量，从而得出液体的流量。
电磁流量计的选型电磁流量计的选型需要考虑不同的因素。
在选型时，需要依据测量介质的特性，选择适合的电磁流量计。
测量介质的特性依据测量介质的物理化学特性，需要考虑以下几个方面：1.流体状态：流体状态包括流体的粘度、密度和温度等指标。
当测量流体粘度较大，需选用相应功能的电磁流量计。
2.流速范围：不同的电磁流量计具有不同的测量范围，必需依据流量范围选择相应的电磁流量计。
3.流体压力：压力越大，选型时需要考虑流量计的耐压本领。
4.测量介质材料：如腐蚀性液体需要使用耐腐蚀材料的电磁流量计。
测量要求的精准度精准明确度是评价电磁流量计的紧要标准之一、在选型时需要依据实际需要选择，不同精度等级的电磁流量计价格不同。
测量环境的条件电磁流量计一般安装在流体管道上，需要考虑电磁流量计的尺寸和安装方式等因素。
同时还需要考虑环境温度、湿度和其它特别的环境条件。
电磁流量计的使用注意事项在使用电磁流量计时，需要注意以下几点：安装正确电磁流量计一般需要安装在水平管道中，在安装过程中需要注意选择合适的位置、正确安装电磁流量计、正确接线和设置正确的参数。
电缆选型要求及原则
电缆选型要求及原则1.1电缆芯线材质1.1.1控制电缆应采用铜芯。
1.2电力电缆芯数1.2.11KV及以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：1.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。
（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。
1.2.1.2保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用四芯电缆。
1.2.21KV及以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。
（2）保护线与中性线各自独立时，应采用三芯电缆；在满足本规范5.1.16条的规定的情况下，也可采用两芯电缆与另外的保护线导体组成。
1.2.2.2受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用两芯电缆。
1.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。
1.2.4除本规范第3.2.1条、3.2.3条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。
3.2.5直流供电回路，宜用两芯电缆；当需要时可采用单芯电缆。
2.3电缆绝缘水平2.3.1交流系统中电力电缆缆芯的相间额定电压，不低于使用回路的工作线电压。
交流系统中电力电缆缆芯与绝缘或金属套之间额定电压的选择，应符合下列规定：（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。
（2）对于（1）项外的供电系统，不宜低于133%的使用回路工作项电压；在单项接地故障可能持续8 h以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。
2.3.3交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。

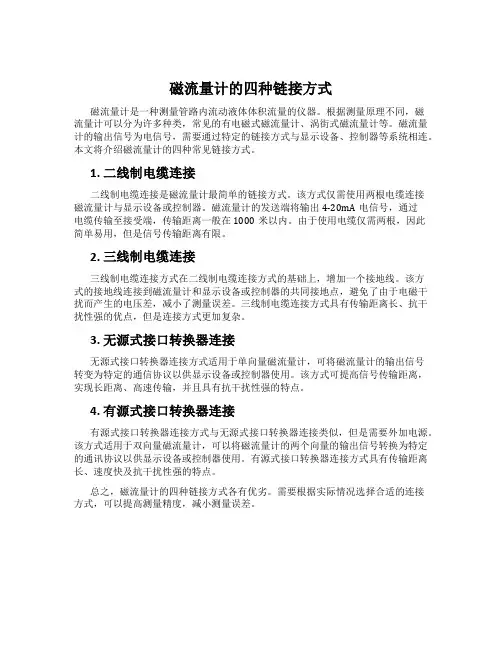

磁流量计的四种链接方式
磁流量计的四种链接方式磁流量计是一种测量管路内流动液体体积流量的仪器。
根据测量原理不同，磁流量计可以分为许多种类，常见的有电磁式磁流量计、涡街式磁流量计等。
磁流量计的输出信号为电信号，需要通过特定的链接方式与显示设备、控制器等系统相连。
本文将介绍磁流量计的四种常见链接方式。
1. 二线制电缆连接二线制电缆连接是磁流量计最简单的链接方式。
该方式仅需使用两根电缆连接磁流量计与显示设备或控制器。
磁流量计的发送端将输出4-20mA电信号，通过电缆传输至接受端，传输距离一般在1000米以内。
由于使用电缆仅需两根，因此简单易用，但是信号传输距离有限。
2. 三线制电缆连接三线制电缆连接方式在二线制电缆连接方式的基础上，增加一个接地线。
该方式的接地线连接到磁流量计和显示设备或控制器的共同接地点，避免了由于电磁干扰而产生的电压差，减小了测量误差。
三线制电缆连接方式具有传输距离长、抗干扰性强的优点，但是连接方式更加复杂。
3. 无源式接口转换器连接无源式接口转换器连接方式适用于单向量磁流量计，可将磁流量计的输出信号转变为特定的通信协议以供显示设备或控制器使用。
该方式可提高信号传输距离，实现长距离、高速传输，并且具有抗干扰性强的特点。
4. 有源式接口转换器连接有源式接口转换器连接方式与无源式接口转换器连接类似，但是需要外加电源。
该方式适用于双向量磁流量计，可以将磁流量计的两个向量的输出信号转换为特定的通讯协议以供显示设备或控制器使用。
有源式接口转换器连接方式具有传输距离长、速度快及抗干扰性强的特点。
总之，磁流量计的四种链接方式各有优劣。
需要根据实际情况选择合适的连接方式，可以提高测量精度，减小测量误差。
如何正确的选用电磁流量计
如何正确的选用电磁流量计电磁流量计是一种常见的流量测量仪表，广泛应用于化工、冶金、水泥、环保等工业领域。
在使用电磁流量计时，如何正确选用电磁流量计是关键。
本文将从以下几个方面介绍如何正确选用电磁流量计。
一、了解电磁流量计的基本原理电磁流量计是一种测量液体流量的仪表，依据电磁感应原理，利用液体在磁场中通过时产生的电动势来测量流量。
由于这种原理，电磁流量计适用于测量导电液体的流量，例如水、乳液、浆料、污水等。
二、依据使用场合来选用电磁流量计电磁流量计的种类很多，在选用之前需要依据使用场合的不同来进行选用。
1.液体性质不同的液体具有不同的电导率和介电常数，因此在选用电磁流量计时需要依据液体性质来进行选用。
对于高电导率液体，可以选用低电阻率的电磁流量计，对于低电导率液体，可以选用高电阻率的电磁流量计。
2.管道材质选用电磁流量计时需要考虑管道和电磁流量计的材质是否匹配。
不同材质的管道具有不同的磁滞损耗，会影响电磁流量计的测量精度。
同时，不同材质的管道对电磁流量计产生的干扰也不同，需要依据实际情况来选用相应的电磁流量计。
3.流量范围电磁流量计的流量范围也需要依据使用场合来进行选用。
不同的电磁流量计具有不同的流量范围，需要选择符合实际流量的电磁流量计，并考虑余量。
4.介质温度电磁流量计通常在管道内部安装，介质温度高处与低处会对电磁流量计的测量精度产生影响。
因此，在选用电磁流量计时需要考虑介质温度范围与电磁流量计的适用范围是否匹配。
三、选择牢靠的品牌和型号在选用电磁流量计时，品牌和型号也是特别紧要的一点。
需要选择一些性能稳定、品质牢靠的品牌和型号，以确保电磁流量计的测量精度和稳定性。
同时，还需注意电磁流量计的售后服务情况，以便适时解决使用中碰到的问题。
四、正确安装和校准电磁流量计选用合适的电磁流量计后，还需保证正确安装和校准，以确保电磁流量计的测量精度和稳定性。
在安装电磁流量计时，需要注意电磁流量计和管道的位置关系、电磁流量计和管道之间的距离以及安装方向等。
电磁流量计的安装要求流量计常见问题解决方法
电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。
⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。
（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。
1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。
为使流速平稳，流量计前后应有大于5D和2D的直管段。
流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。
2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。
3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。
在管低端安装清洗阀或盲板，定期清洗内壁附着物。
4、在振动猛烈的现场应将传感器和转换器分开安装。
口径至≥DN350的流量计两端应设支架或吊架。
5、安装在塑料管道或带内衬管道上必需使用接地环。
如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。
电极材质选配不当，被测介质会使电极极化而减弱信号的电势。
因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。
6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。
对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。
电磁流量计安装要求
电磁流量计的安装要求为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。
3.流量计周围应有充裕的空间，便于安装和维护。
安装建议电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：a. 增加前后直管段的长度；b. 采用一个流量稳定器；c. 减少测量点的截面。
水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。
垂直安装时，流体应自下而上流动。
传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
确保满管安装确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。
如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。
如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。
传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。
进口直管段应≥5D，出口直管段≥3D(D为传感器公称口径）。
插入式进口直管段应≥20 D ，出口直管段≥7D(D为传感器公称口径）。
管道出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。
传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。
串联安装和平行安装如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。
电磁流量计选型需要考虑什么
电磁流量计选型需要考虑什么电磁流量计作为流量计的一种大类，应用的特别的广泛，由于其结构简单，流体流过流量计不会发生压力损耗；电磁流量计可以测量生活废水、工业废水等等，甚至可以测量液固两相的流量。
电磁流量计的紧要特点是：测量进程不易受液体的密度、温度、粘度影响；测速规模比较宽。
当然，电磁流量计测量有限制，由于电磁流量计只能测量导电液体，不能测量气体与蒸汽。
那么在电磁流量计选型的时候要考虑哪些方面呢？1、导电率电磁流量计测量的介质，都是需要导电率的要求的。
液体导电率需要大于5μs/cm。
2、精度等级电磁流量计的精度高，由于液体流量计的测量范围大，测量范围大那么精度确定需要小，范围越大误差也越大，所以需要严格掌控精度。
电磁流量计的精度在0.5—1级，而常规的玻转、金转的精度在2.5级。
相差还是有点大的。
在计量计费上，还是要选择高精度的电磁流量计。
3、流速和口径的选择电磁流量计的流速要求是0.5—15m/s之间，合理的流速一般在1.5—3m/s之间合适。
流速太快，假如含有颗粒物可能会刮破内衬四氟。
流速和口径，需要有一个合理的选型。
4、接地环和电极原材料子的选择问题由于被测液体和电极或接地环不匹配引发缺点，这种不匹配除了腐蚀问题，还有电极的外表效应，首要包含：化学反响、极化现象、触媒效果。
接地环也相同有这些问题，不过影响水平小些。
5、液体中含固相液体中假设含有颗粒，可能会构成的缺点有：电极和面料外表上掩盖聚积层、内衬磨损、管道截面积变小。
有些比较简单结晶的液体，当流体流经流量计时内壁上挂有一层固体，由于运用其他类型流量计也存在相同的问题，所以可以选用被测量管路短，且简单拆开的管路，在结晶后能便利拆开来停止保护。
标签:电磁流量计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁流量传感器的传输信号电缆选用原则
电磁流量传感器能进行各种误差补偿，提高了测量准确度，具有转换线路异常、检测部分异常、误设定、空管、过限报警等自诊断功能。
电磁流量传感器的信号传输电缆长度的确定，传感器(即电极)与转换器之间的连接电缆愈短愈好。
但有些现场受安装环境位置的限制，转换器与传感器的距离较远，这时要考虑连接电缆的最大长度问题。
传感器与转换器之间的连接电缆的最大长度又由电缆的分布电容和被测流体的电导率决定。
实际使用中，当被测流体的电导率是在一定的范围之间，因此就决定了电极与转换器之间电缆的最大长度。
当电磁流量传感器的电缆长度超过最大长度时，由电缆分布电容引起的负载效应就成了问题。
为防止这种情况发生，使用双芯两层屏蔽电缆，由转换器提供低阻抗电压源使内侧屏蔽与芯线得到相同的电压，以形成屏蔽，即使芯线与屏蔽之间有分布电容存在，但芯线与屏蔽是同电位，则两者之间就无电流通过，也无电缆的负载效应存在，因此可延长信号电缆最大长度。
另外，还可用特殊信号传输电缆延长转换器与传感器之间的最大长度。
有关电磁流量传感器接地的要点分析，电磁流量传感器电极检测的流量信号是毫伏级，且以内流体的电位为基准的，所以外来干扰对它的影响很大，因而，良好的接地很大程度上决定着流量计的测量准确度。
被测的流体本身作为电导体，必须排除其他不相关的电磁干扰。
电极检测出的电势信号，不受外界寄生电势的干扰。
对电磁流量传感
器应有良好的单独接地线，接地电阻小于10Ω。
在连接电磁流量传感器的管道内若涂有绝缘层或是非金属管道时，电磁流量传感器两侧应装有接地环。
近年来，生产厂家推出了多种形式以适应不同性质流体测量的电磁流量传感器，可通过手操器或计算机等实现远程通信，以调整电磁流量计的零点、量程变更、阻尼变更等，如：陶瓷衬里电磁流量计，无电极电磁流量计和采用多电极电磁流量。
