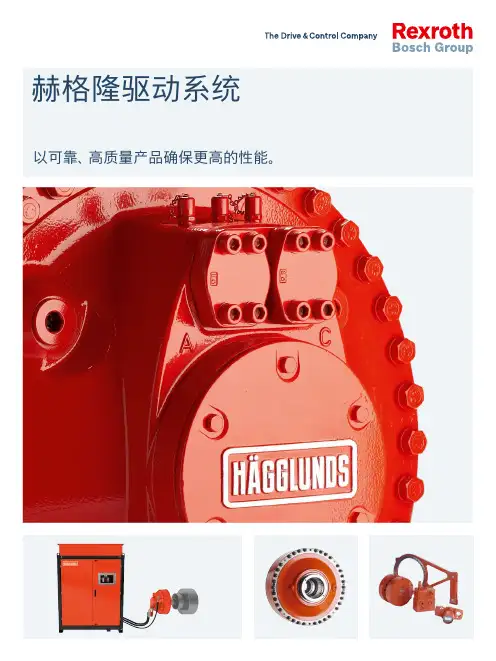

瑞典赫格隆液压马达资料电子版
赫格隆驱动系统以可靠、 高质量产品确保更高的性能。
2高性能的驱动系统博世力士乐的赫格隆直接驱动系统代表着无与伦比的质量和可靠的性能表现，我们用先进的技术和解决方案面对客户遇到的驱动难题。
我们全球的专业技术人员确保驱动系统值得客户的信任，同时，专业的服务工程师致力于提供全方位、及时而专业的客户服务和技术共享。
客户的需求始终是我们研发的动力。
我们注重仔细倾听客户需求，重视客户的每一条意见，并付诸实践。
高性能、灵活、 可靠和简单的交付流程始终是我们坚持的原则。
3赫格隆直接驱动系统包括：一台马达、一个驱动单元以及一套控制 与监测系统。
无论是何种应用，也无论处于何种工况，赫格隆马达 都能提供可靠的功率。
其背后的驱动力来自驱动单元，它采用一台 快速响应的液压泵，能为您的整体驱动系统提高可靠性。
控制与监 测系统是强劲动力背后的 “中枢神经” 。
得益于其灵活方便的安 装，用户只需简单操作就可方便地获得其基本功能和信息。
我们还 提供广泛系列的控制阀，既可以增添系统灵活性，又能增加系统功 能；此外，还有构成全套系统的一些附件供客户选择。
强劲动力尽 在掌握。
驱动系统无论面临的是西伯利亚的严寒还是非洲的酷热， 赫格隆直接驱动系统都能抵御任何环境和各类工业应用的挑战。
其中的驱动单元具有广泛的功率等级和配置可供选用， 并在交付之前经过功能测试。
4客户需要的不是购买某一个产品， 而是要得到能应对某种挑战的最 佳解决方案。
我们往往从仔细倾听客户需求， 利用我们长期以来积 累的经验和创造性思维， 致力于提供客户满意的解决方案。
不凡的实力苛刻的工况需要既坚固耐用又稳定可靠的产品。
但这远远不够。
产 品质量固然重要， 但并非能解决所有难题。
除了质量可靠的产品之 外， 我们拥有另外一种实力， 这种实力源自于我们对人的重视。
这 才是让我们卓尔不群的源泉所在。
经验的结晶您的需求就是我们的任务。
让用户信赖、 安心和方便是我们的准 则。
赫格隆 标准培训文件
• 对称设计 – 液压力在 径向总是平衡的
• 相对固定的柱塞滚子 对冲击载荷不敏感
• 静压轴承提供更长的 使用寿命
Our Drive is your Performance.
FT = FR x tan α T = FT X R
FR = 柱塞底部液压力 FN = 法向反作用力 FT = 切向力 T = 扭矩
1、轴承保持架 2、塑料垫片 3、螺母 4、安装工具
Our Drive is your Performance.
扭矩臂的安装
一、安转到马达上。在 马达装到被驱动轴上之前就应该 装扭矩臂到马达上。 1、清洗马达表面及扭矩臂表面和罗纹孔； 2、将螺栓用二硫化钼润滑； 3、使用螺栓和垫片安转扭矩臂，拧紧螺栓到扭矩值 （看样本）；
Typical Closed Loop Pump
反向斜盘摆角 = 流量方向相反. 油泵旋转方向依然相同.
Our Drive is your Performance.
Typical Closed Loop Pump
Maximum opposite angle = Maximum opposite flow.
75 24,9 35200 560 53 350
1115 / 1290 260
+ 0,081 + 0,0
19
CB 840 3 x 16
75 24,9 52800 840 32 350 1445 /
1620 260
+ 0,081
+ 0,0
25
Our Drive is your Performance.
瑞典赫格隆中国大陆地区
1.赫格隆驱动系统（上海）有限公司 电话：021-5442 7577/ 510 64557/5106 4558 传真：021-5442 2298 地址：上海市闵行区莘庄工业园区申富路679号（201108）
HOERBIGER同步器最新技术介绍2013
Heat treatment 热处理 Cutting of 切割成条 lining strips Bonding strips 将摩擦衬垫 into压入锁环 the ring
Production of 摩擦材料生产 friction lining
创新烧结式单锥环
20th-21st April 2013
11
同步器系统里的损耗
拖曳转矩损耗
油品粘稠度与供给方式的相关度
80 deg oil sump
间隙与速度的相关度
力矩vs. 速度差 间隙0,2 mm
拖曳转矩
80 deg spray 0,5 l/min 80 deg oil soaked 25 deg oil sump
25 deg spray0,5 l/min
25 deg oil soaked -10 deg oil sump -10 deg spray 0,5 l/min -10 deg oil soaked 变量：间隙
间隙1,2 mm
避免同步器浸泡 使用低粘稠度油品
20th-21st April 2013
确保间隙足够
2013 SAE TM Symposium China 12
成本优势
+
0
0
20th-21st April 2013
2013 SAE TM Symposium China
8
议程
通过优化同步器以外的其他方面来提高效率的潜在可能 介绍 同步器系统里的损耗 拖曳转矩 换挡力 动力学 同步器损耗的测量 零件测试台架 变速器测试台架 同步器节能设计理念 摩擦系统 换挡系统 齿座系统 总结
20th-21st April 2013
2013 SAE TM Symposium China
液压马达使用说明
（三） 提供给赫格隆液压系统的信号：
1. 启动冲洗电机信号（Start/Stop Flushing Electric Motor），1个，中控请求赫格隆 的Spider控制系统启动冲洗电机，干点无源数字信号，常开触点；
(代号：C00P 0602-2776, C00P 0602-2777) 3) 控制系统 Spider II version 4.1.1，型号 B104-10000-1
(代号：E01P B10-2265, E01P B10-2266) ¾ 使用牌号为VG68的抗磨液压油
1
Rev 05 12 9
序号 赫格隆编号 1 478 3244-192
技术文件
Rev 05 12 9
¾ 项目名称：河曲电厂斗轮堆取料机斗轮液压驱动系统 ¾ 订单号：040 0649 ¾ 购买方：大连重工·起重集团有限公司设计一院 ¾ 最终用户：河曲电厂 ¾ 应用领域：物料输送 (Material Handling) ¾ 客户提供的基本参数：
1) 单台马达正常输出扭矩102,000 Nm 2) 最大输出扭矩165,000 Nm 3) 正常转速 7 rpm ¾ 液压系统配置： 1) 液压马达 CB560-S-N（2套） 2) 液压动力站 PEC 0602-180-110-21-1000-11X-10-00-0-400V/50Hz
驱动显示
WARN=警告 ALARM=报警 INT=连锁
ON=驱动开始 OFF=驱动停止
REM=远程速度指令 LOC=机旁速度指令 BUS=总线远程速度指令
“Blank”=开环驱动 REG=闭环速度反馈驱动
赫格隆SPIDER控制系统介绍
停止:就地模式停止马达
Our Drive is your Performance.
驱动1
或
更多的报警与警告 驱动2 驱动1
或
复位
驱动２
常见的警告、报警信号和相应的检查
一、Warning警告信号
HIGHOILTEMP油箱油温高(55℃) 当油箱内的温度超过设定值(通常设定为55ªC)时,说明液压系统的热平衡被打破了,必须立即 检查是冷却系统出现问题,还是由于系统功率损失加大造成冷却系统不堪负荷。
SPIDER介绍
赫格隆提供的液压系统具有非常完善的内部监控功能，这些 监控功能是通过赫格隆的Spider控制器来实现。 各种传感器，时刻对系统的油箱液位，油温，补油压力，油 泵吸入口球阀，每个过滤器进行状态检测。 当系统某些出现故障时，Spider控制器会判断这种故障是否 会影响液压系统的正常运行，若暂时不影响，则向用户发出 Warning（警告）信号，用户接到Warning（警告）信号后， 必须到现场查看，从而判断是否需要停机。 若Spider控制器判断这种故障会影响液压系统的正常运行， 则向用户发出Alarm（故障报警）信号，同时发出电机连锁信 号（Electric motor Interlock）直接停止主电机。用户接到 Alarm信号后，必须到现场查看，排除故障，并且复位后，才 能重新启动主电机。
MAN=手动模式（仅用与破碎机功能） AUT=自动模式（仅用与破碎机功能） 滚动显示行
四种可以设置的状态 显示
正常工作和报警时的信息显示
报警显示 警告显示
Our Drive is your Performance.
马达联锁显示
主电机联锁显示
DISABLEDRIVE1 FLUSHPUMPOFF
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Our Drive is your Performance.
Our Drive is your Performance.
SPIDER介绍
➢ 赫格隆提供的液压系统具有非常完善的内部监控功能，这些 监控功能是通过赫格隆的Spider控制器来实现。
➢ 各种传感器，时刻对系统的油箱液位，油温，补油压力，油 泵吸入口球阀，每个过滤器进行状态检测。
Our Drive is your Performance.
赫格隆控制系统-SPIDER
SPIDER介绍
Spider是一集成控制系统，包含多种功能，如马达 转速、扭矩的控制，两马达的同步控制，监控和记 录动力站的主要工作参数等。Spider配有先进的软 件，最大优点是操作简单，使用方便。所有的信息 和参数都显示在屏幕上，使用面板按钮便可快速调 节。Spider的绝缘保护等级为IP65。
驱动模式
显示屏信息
系统准备完毕
正常工作和报警时的信息显示
驱动显示
WARN=警告 ALARM=报警 INT=马达联锁 Dis=主电机联锁
ON=驱动开始 OFF=驱动停止
REM=远程速度指令 LOC=机旁速度指令 BUS=总线远程速度指令
“空白”=开环驱动 REG=闭环速度反馈驱动
MAN=手动模式（仅用与破碎机功能） AUT=自动模式（仅用与破碎机功能）
常见的警告、报警信号和相应的检查
➢ PRSS.FILTERBL.(冲洗过滤器堵塞) 必须更换该滤芯,然后清洗更换下的滤芯,察看哪些物质堵塞过滤器。一般能够由此判断是否冲
停止:就地模式停止马达
Our Drive is your Performance.
驱动1
更多的报警与警告
或
复位
驱动2
驱动1
或
驱动２
常见的警告、报警信号和相应的检查
一、Warning警告信号
➢ HIGHOILTEMP油箱油温高(55℃) 当油箱内的温度超过设定值(通常设定为55ªC)时,说明液压系统的热平衡被打破了,必须立即
➢ 当系统某些出现故障时，Spider控制器会判断这种故障是否 会影响液压系统的正常运行，若暂时不影响，则向用户发出 Warning（警告）信号，用户接到Warning（警告）信号后， 必须到现场查看，从而判断是否需要停机。
➢ 若Spider控制器判断这种故障会影响液压系统的正常运行， 则向用户发出Alarm（故障报警）信号，同时发出电机连锁信 号（Electric motor Interlock）直接停止主电机。用户接到 Alarm信号后，必须到现场查看，排除故障，并且复位后，才 能重新启动主电机。
Our Drive is your Performance.
SPIDERII介绍
单屏幕
双屏幕
显示屏信息
通电
电机停止
Our Drive is your Performance.
导入版本
启动时
电机处于停止状态
电机启动
软件版本
显示电机启动
Our Drive is your Performance.
电机启动
滚动显示行
Our Drive is your Performance.
四种可以设置的状态 显示
正常工作和报警时的信息显示
报警显示
警告显示
Our Drive is your Performance.
Hale Waihona Puke 马达联锁显示主电机联锁显示
DISABLEDRIVE1 FLUSHPUMPOFF
正常工作和报警时的信息显示
检查是冷却系统出现问题,还是由于系统功率损失加大造成冷却系统不堪负荷。 1、检查油温40°以上时冷却水阀是否已正常开启； 3、检查流经冷却器的进油温度和出油温度； 4、检查冷却水的流量是否足够； 8、检查所有的冷却器是否有油液流过； 9、检查液压系统部件（泵/马达等）工作时温度是否异常； 10、检查背压是否正常； 11、其他必要的检查。
Our Drive is your Performance.
Our Drive is your Performance.
常见的警告、报警信号和相应的检查
➢ LOWOILLEVEL(低油位) 当油箱内的油位超过设定值时,说明液压系统存在泄漏。 检查液压系统包括管路系统是否有油液泄漏；分析液位下降的原因；使用过滤小车
面板按钮
手动/自动：切换（破 碎机Shredder功能） 就地/远程：切换 增加：就地模式 增加转速
闭环/开环:切换（使用 速度反馈时）
反转:以固定速度缓 慢反转；在破碎机 Shredder功能下手动 反转
启动:就地模 式启动马达
Our Drive is your Performance.
降低：就地模式降低转速
从规定的加油口加入与原品牌相同牌号的油液。 ➢ RETFILTERFULLP1(油泵1回油滤清器堵塞) 必须更换该滤芯，然后清洗更换下的滤芯,察看哪些物质堵塞过滤器，并且检查滤芯
内部。一般能够由此判断是否油泵有问题。查询上回更换该滤清器的时间；如果 发现更换周期过频，应引起特别注意，并仔细检查换下的滤芯内部和滤清器外壳 内是否有异物。如系统发生异常磨损，一般可在滤清器内找到异物，发现磨损， 可及早送到赫格隆公司检查，可避免严重的设备损坏。 DRAINFILTERFULL(泄油过滤器堵塞) 必须更换该滤芯,然后清洗更换下的滤芯,察看哪些物质堵塞过滤器。一般能够由此 判断是否液压马达有问题。查询上回更换该滤清器的时间，更换该滤清器；如果 发现更换周期过频，应引起注意，并仔细检查换下的滤芯和滤清器外壳内是否有 异物。检查和作用同上。
报警显示
报警 驱动1 最小油液液位
警告显示
警告 驱动1 低油液液位
Our Drive is your Performance.
马达联锁显示
联锁 驱动1 制动器未打开
主电机联锁显示
不启用 驱动1 冲洗泵未启动
面板按钮
在显示菜单中进入上一级 不改变参数，退出 选择驱动1的滚动条目（短时间摁此按钮） 选择驱动1的报警条目（摁此按钮3秒）
在菜单中向上滚动 阅读下一个报警/警告 增大参数
在显示菜单中进入下一级 确认参数的改变 接到报警，警告和连锁信号后复位
选择驱动2的滚动条目（短时间摁此按钮） 选择驱动2的报警条目（摁此按钮3秒）
Our Drive is your Performance.
在菜单中向下滚动 阅读前一个报警/警告 减小参数
