电力拖动试题

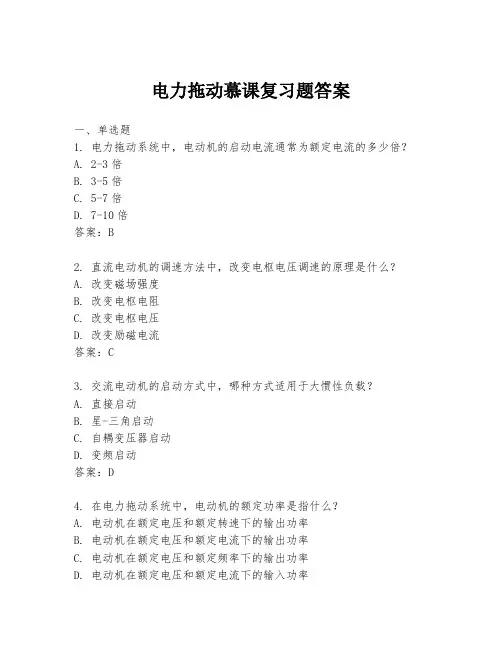

电力拖动慕课复习题答案
电力拖动慕课复习题答案一、单选题1. 电力拖动系统中，电动机的启动电流通常为额定电流的多少倍？A. 2-3倍B. 3-5倍C. 5-7倍D. 7-10倍答案：B2. 直流电动机的调速方法中，改变电枢电压调速的原理是什么？A. 改变磁场强度B. 改变电枢电阻C. 改变电枢电压D. 改变励磁电流答案：C3. 交流电动机的启动方式中，哪种方式适用于大惯性负载？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 变频启动答案：D4. 在电力拖动系统中，电动机的额定功率是指什么？A. 电动机在额定电压和额定转速下的输出功率B. 电动机在额定电压和额定电流下的输出功率C. 电动机在额定电压和额定频率下的输出功率D. 电动机在额定电压和额定电流下的输入功率答案：A5. 异步电动机的转子旋转速度与同步速度的关系是什么？A. 转子速度等于同步速度B. 转子速度略低于同步速度C. 转子速度略高于同步速度D. 转子速度与同步速度无关答案：B二、多选题1. 电力拖动系统中，电动机的调速方式包括哪些？A. 改变电枢电压调速B. 改变电枢电阻调速C. 改变励磁电流调速D. 改变转子电阻调速答案：A, B, C2. 直流电动机的启动方式有哪些？A. 直接启动B. 降压启动C. 变频启动D. 星-三角启动答案：A, B, C3. 交流电动机的调速方法包括哪些？A. 改变极对数调速B. 变频调速C. 变压调速D. 变极调速答案：A, B, C三、判断题1. 电动机的额定电压是指电动机在正常工作时的电压。
（对）2. 电动机的额定转速是指电动机在额定电压和额定负载下的转速。
（错）3. 电动机的启动电流是指电动机在启动瞬间的电流。
（对）4. 电动机的效率是指电动机输出功率与输入功率的比值。
（对）5. 电动机的功率因数是指电动机的有功功率与视在功率的比值。
（对）四、简答题1. 简述电力拖动系统中电动机的启动电流为何会超过额定电流？答：电动机的启动电流超过额定电流是因为在启动瞬间，电动机需要克服负载的惯性，同时建立足够的磁场，因此需要较大的电流来提供所需的启动转矩。

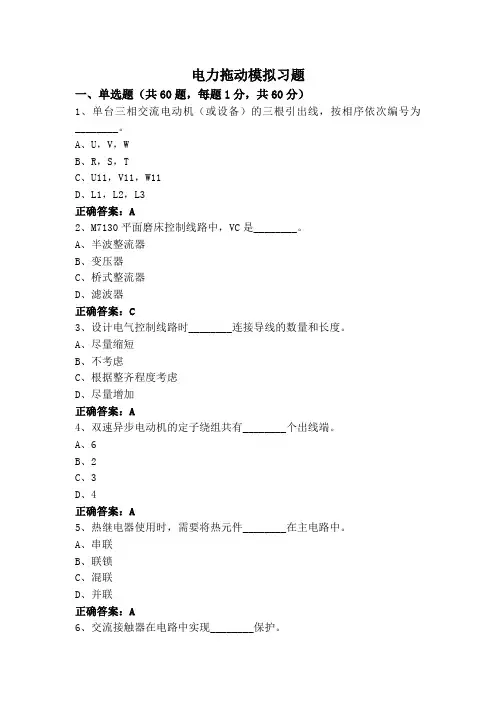

电力拖动模拟习题
电力拖动模拟习题一、单选题（共60题，每题1分，共60分）1、单台三相交流电动机（或设备）的三根引出线，按相序依次编号为________。
A、U，V，WB、R，S，TC、U11，V11，W11D、L1，L2，L3正确答案：A2、M7130平面磨床控制线路中，VC是________。
A、半波整流器B、变压器C、桥式整流器D、滤波器正确答案：C3、设计电气控制线路时________连接导线的数量和长度。
A、尽量缩短B、不考虑C、根据整齐程度考虑D、尽量增加正确答案：A4、双速异步电动机的定子绕组共有________个出线端。
A、6B、2C、3D、4正确答案：A5、热继电器使用时，需要将热元件________在主电路中。
A、串联B、联锁C、混联D、并联正确答案：A6、交流接触器在电路中实现________保护。
A、过流保护B、失（欠）压保护C、短路保护D、过载保护正确答案：B7、生产机械的运动部件在正反两个方向运动时，一般要求电动机实现________控制。
A、位置B、降压启动C、正反转D、顺序正确答案：C8、手动正转控制线路是通过__________来控制电动机的动作。
A、行程开关B、低压开关C、交流接触器D、时间继电器正确答案：B9、通常规定：电源容量在_______kV·A以上，电动机容量在_______kW 以下的三相交流异步电动机可以采用全压起动。
A、150，4B、160，5C、170，6D、180，7正确答案：D10、在时间继电器自动控制的定子绕组串电阻降压起动控制线路中，时间继电器KT的作用是_______。
A、控制电动机的转速B、自动使电动机从降压起动切换到全压运行C、控制全压运行时间D、控制起动电流正确答案：B11、热继电器中主双金属片的弯曲主要是由于两种金属材料的________不同。
A、热膨胀系数B、机械强度C、材料D、导电能力正确答案：A12、对于CJ10—10型容量较小的交流接触器，一般采用________灭弧。
《电力拖动》试卷
电力拖动试题一、填空题:(每空2分，共30分)1.按钮的触头允许通过的电流较（），一般不超过（ 5A ）。
2.交流接触器主要由（电磁系统）、触头系统、（灭弧装置）和辅助部件等组成。
3.热继电器的热元件要串接在（）中，常闭触头要串接在（）中。
4.行程开关主要用于控制生产机械的运动（）、速度、（行程）大小或位置，是一种自动控制电器。
5.交流接触器的铁心一般用E形硅钢片叠压而成，以减小铁心的（磁滞）和（涡流）损耗。
6.故障检修采用电阻法测量时必须要( 断电 ) 测量，同时要断开相应的熔断器，避免产生（旁路电阻），影响判断。
7.电流继电器的励磁线圈应接于被测量电路。
8.交流接触器从结构上看是由触头系统、( )和( )、以及其他部分组成，通常用它可作为零压保护和欠压保护。
1.熔断器是低压配电网络和电力拖动系统中用作（短路保护）的电器。
2.断路器的热脱扣器做（过载）保护，有电流调节装置调节整定电流的大小。
3.按钮的触头允许通过的电流较小，一般不超过（） A。
4.当接触器线圈通电时，常闭触头先断开，常开触头随后闭合，中间有一个很短的 ( 时间差 ) 。
5.操作频率过高会使交流接触器的 ( ) 过热，甚至烧毁。
6.空气阻尼式时间继电器又称气囊式时间继电器，主要由电磁系统、( 延时机构 ) 和触头系统三部分组成。
7.异步电动机作星--角降压启动时，每相定子绕组上的启动电压是正常工作电压的（）倍，启动电流是正常工作电流的（）倍。
8.为保证齿轮更好地啮合，需要让电动机反复启动停止、来回摆动，以达到齿轮变速的目的，这个过程称为（冲动）。
9、机床故障检修的测量方法有（）和（）。
10.行程开关主要用于控制生产机械的运动（）、速度、（）大小或位置，是一种自动控制电器。
11、故障检修采用电阻法测量时必须要( ) 测量，同时要断开相应的熔断器，避免产生（），影响判断。
二、选择题（每题2分，共20分）1.开关电器的分断能力是指其在规定的条件下（）A.能在给定的电压下分断的预期分断时间长短B.能在给定的电压下分断的预期分断电流大小C.能够正常分断所要求的最小电压值D.能够正常分断所要求的最大电压值2.辅助电路编号按“等电位”原则，按从上至下.从左至右的顺序用（）依次编号。
电力拖动题库(附答案)
电力拖动题库（附答案）一、单选题（共50题，每题1分，共50分）1、属于平面磨床的型号的是________。
A、CA6140B、M7130C、Z3050D、X62W正确答案：B2、对于CJ10—10型容量较小的交流接触器，一般采用灭弧。
A、双断口结构的电动力灭弧装置B、栅片灭弧装置C、纵缝灭弧装置D、以上都可以正确答案：A3、在具有过载保护的接触器自锁控制线路中，在按下停止按钮SB2切断控制电路时，接触器KM失电，此时电动机M 。
A、继续运转B、立即停止C、在惯性作用后停止D、加速运转正确答案：C4、对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应________负载的额定电流。
A、小于B、不等于C、大于D、等于或稍大于正确答案：D5、由于X62W型卧式万能铣床中，圆工作台的控制回路要经过，所以任意一个方向的进给手柄不在零位时，都将使圆工作台停下来。
A、进给系统所有位置开关的动断触点B、进给系统所有位置开关的动合触点C、进给系统所有位置开关的动合及动断触点D、进给系统部分位置开关的动合及动断触点正确答案：A6、利用按一定时间间隔来控制电动机的工作状态称为时间控制原则。
A、电流继电器B、速度继电器C、时间继电器D、行程开关正确答案：C7、CA6140型车床低压照明灯采用______电压作为电源。
A、6VB、12VC、24VD、36V正确答案：C8、熔断器串接在电路中主要用作________。
A、隔离保护B、欠压保护C、短路保护D、过载保护正确答案：C9、电磁抱闸制动器制动和电磁离合器制动属于。
A、能耗制动B、反接制动C、机械制动D、电力制动正确答案：C10、对由直线电联系的交叉导线的连接点________。
A、可画也可不画小黑圆点B、要画小黑圆点C、不画小黑圆点D、要画空心圆点正确答案：B11、当启动按钮松开后，接触器通过自身的辅助常开触头使其线圈保持得电的作用称为。
A、短路B、过载C、互锁D、自锁正确答案：D12、电动机直接起动时的起动电流较大，一般为电动机额定电流的______倍。
电力拖动复习题库300题
电力拖动复习题库300题1. 一般电路由（）、负载和中间环节三个基本部分组成。
A、电线B、电压C、电流D、电源（正确答案）2. 一般电路由电源、（）和中间环节三个基本部分组成。
（重点率A、负载（正确答案）B、电压C、电流D、电动势3. 基尔霍夫定律的（）是绕回路一周电路元件电压变化为零A、回路电压定律（正确答案）B、电路功率平衡C、电路电流定律D、回路电位平衡4. 基尔霍夫定律的节点电流定律也适合任意（）。
A、封闭面（正确答案）B、短路C、开路D、连接点5•如图所示，A、B两点间的电压Uab为（）A、-18VB、+18VC、-6VD、8V（正确答案）6. 根据被测电流的种类分为（）A、直流B、交流C、交直流D、以上都是（正确答案）7. 用万用表的直流电流档测电流时，将万用表串接在被测电路中，并且（A、红表棒接电路的高电位端，黑表棒接电路的低点位端（正确答案）B、黑表棒接电路的高电位端，红表棒接电路的低点位端C、红表棒接电路的正电位端，黑表棒接电路的负点位端D、红表棒接电路的负电位端，黑表棒接电路的正点位端8. 云母制品属于（）A、固体绝缘材料（正确答案）B、液体绝缘材料C、气体绝缘材料D、导体绝缘材料9. 如果触电者伤势较重，已失去知觉，但心跳和呼吸还存在，应使（）A、触电者舒服，安静地平坦B、周围不围人，使空气流通C、解开伤者的衣服有利于呼吸，并速请医生前来D、以上都是（正确答案）10. 机床照明、移动行灯灯设备，使用的安全电压为（）A、9VB、12VC、24VD、36V（正确答案）11. 用手电钻钻孔时，要穿戴（）A、口罩B、帽子C、绝缘鞋（正确答案）D、眼镜12. 劳动安全卫生管理制度对未成年人工给予了特殊的劳动保护，这其中的未成年人工是指年满16周岁未满（）的人A、14周岁B、15周岁C、17周岁D、18周岁（正确答案）13. 国家鼓励和支持利用可再生资源和（）发电。
A、磁场能B、机械能C、清洁能源（正确答案）D、化学能14. 在正弦交流电路中,电路的功率因数取决于（）.（重点率A、电路外加电压的大小B、电路各元件参数及电源频率（正确答案）C、电路的连接形式D、电路的电流15. 三相发电机绕组接成三相四线制，测得三个相电压Uu=Uv=Uw=220V,三个线电压Uuv=380V,Uvw二Uwu=220V，这说明（）•（重点率A、U相绕组接反了B、V相绕组接反了C、V相绕组接反了（正确答案）D、中性线断开了16.1一对称三相负载,先后用两种接法接入同一电源中,则三角形连接时的有功功率等于星形连接时的（）.（重点率2）3（正确答案）根号3根号2117. 用万用表测电阻时，应使指针指示在（）。
电力拖动考试试题及答案
电力拖动考试试题及答案一、选择题1. 电力拖动系统的主要作用是什么？A. 控制电机启停B. 实现机械传动C. 提供电源供给D. 改善能源利用2. 以下哪个设备不属于电力拖动系统的组成部分？A. 电动机B. 变频器C. 电池D. PLC控制器3. 在电力拖动系统中，用于传递动力或信号的元件是什么？A. 传感器B. 电缆C. 控制阀D. 液压泵4. 电力拖动系统中，常用的变频器是什么类型？A. 恒流型变频器B. 恒压型变频器C. 恒功率型变频器D. 恒转矩型变频器5. 以下哪个因素不会影响电力拖动系统的效率？A. 电缆长度B. 驱动电机功率C. 传动装置类型D. 控制信号频率二、判断题1. 电力拖动系统比传统机械传动系统更节能。
正确 / 错误2. 变频器是电力拖动系统中起到调速和保护电机的作用。
正确 / 错误3. 电力拖动系统中，PLC控制器负责传感器的采集和信号处理。
正确 / 错误4. 电力拖动系统的优点之一是可以实现远程控制和监测。
正确 / 错误5. 电力拖动系统仅适用于小功率设备和设施。
正确 / 错误三、填空题1. 电力拖动系统的通信协议常用的有__________和Modbus。
2. _________可用于电力拖动系统中实现信号的采集与控制。
3. 在电力拖动系统中，__________是控制电机起停的关键设备。
四、简答题1. 请简要解释电力拖动系统的优点。
2. 举例说明电力拖动系统在实际应用中的一种场景。
答案：一、选择题1. A2. C3. B4. C5. A二、判断题1. 正确2. 正确3. 错误4. 正确5. 错误三、填空题1. Profibus2. PLC3. 变频器四、简答题1. 电力拖动系统的优点包括：- 节能：相比传统机械传动系统，电力拖动系统更具高效性和能源利用率。
- 精准控制：通过变频器等控制设备，可以实现电机的精细调速和灵活控制。
- 自动化：电力拖动系统配合PLC控制器，可以实现自动化控制和自动报警功能。
电力拖动复习试题附答案解析
一、填空题（每空一分，共50分）1、位置开关是一种将机械信号转换为电气信号，以控制运动部件位置或行程的自动控制电器。
2、除照明和电加热电路外，熔断器一般不宜用作过载保护电气，主要用于短路保护。
3、要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，叫电动机的顺序控制。
4、能够在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。
对多地控制，只要把各地的启动按钮并联、停止按钮串联就可以实现。
5、通常规定：电源容量在180KVA以上，电动机容量在7KW以下的三相异步电动机可以采用直接启动。
6、常见的降压启动方法有四种分别是：定子绕组串电阻降压启动、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动。
7、所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转或限制其转速。
制动方法一般有两类：机械制动和电力制动。
8、电力制动常用的方法有反接制动、能耗制动、电容制动和再生发电制动等。
9、在电动机控制线路中，实现短路保护的电器是熔断器和低压断路器。
10、根据工作电压的高低，电器可分为高压电器和低压电器。
11、工作在额定电压交流1200Ｖ及以下或直流 1500Ｖ及以下的电器称为低压电器。
12、低压开关一般为非自动切换电器，常用的主要类型有刀开关、组合开关和低压断路器等。
13、熔断器是低压配电网络和电力拖动系统中用作短路保护的电器，使用时串联在被测电路中。
14、熔断器主要由熔体、熔管和熔座三部分组成。
15、接触器按主触头的电流种类，分为交流接触器和直流接触器两种。
16、低压断路器应垂直安装，电源线接在上端，负载线接在下端。
17、交流接触器的触头按通断能力可分为主触头和辅助触头。
18、电路图一般分为电源电路、主电路和辅助电路三部分。
19、电磁抱闸制动器分为断电制动型和通电制动型两种。
20、三速异步电动机有两套定子绕组，第一套有七个出线端，可作△或YY 连接；第二套绕组有四个出线端，只作 Y 形连接。
电力拖动期末考试题及答案
电力拖动期末考试题及答案一、选择题（每题2分，共20分）1. 直流电动机的转速与什么因素有关？A. 电源电压B. 电机转矩C. 电机电阻D. 电源电流答案：A2. 交流电动机的启动方式有几种？A. 直接启动B. 星-三角形启动C. 自耦变压器启动D. 所有以上答案：D3. 什么是矢量控制？A. 一种电机控制方式B. 一种电机类型C. 一种电机连接方式D. 一种电源类型答案：A二、简答题（每题10分，共30分）1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的工作原理基于电磁感应原理。
当三相交流电通过定子绕组时，产生旋转磁场。
这个旋转磁场与转子相互作用，产生电磁转矩，使转子旋转。
由于转子的转速总是小于旋转磁场的同步速度，因此称为异步电动机。
2. 什么是变频调速？其优点是什么？答案：变频调速是一种通过改变电动机供电频率来控制电动机转速的方法。
其优点包括节能、调速范围广、启动平滑、减少机械磨损等。
三、计算题（每题25分，共50分）1. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A，求其效率。
答案：首先计算输入功率：P_in = V * I = 380 * 20 = 7600W。
然后，根据效率的定义，效率η = （输出功率 / 输入功率）* 100% = (10000 / 7600) * 100% ≈ 131.58%。
这里的计算结果显然不合理，因为效率不可能超过100%。
这可能是由于输入功率中没有考虑功率因数，或者题目中的数据有误。
2. 设计一个简单的直流电动机调速系统，并说明其工作原理。
答案：直流电动机调速系统可以通过改变电枢电压或电枢电阻来实现。
例如，使用一个可变电阻器与电枢并联，通过调节电阻器的阻值，可以改变流过电枢的电流，从而改变电动机的转速。
此外，还可以使用晶闸管调压电路来调节电枢电压，实现更精细的调速控制。
四、论述题（共30分）1. 论述电力拖动在工业自动化中的应用及其发展趋势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
27、关于自耦变压器，说法错误的是（ ）
A.一次、二次绕组有磁联系和电联系B.可作为安全变压器使用
C.一次、二次绕组公共端不能接相线 D.可升压也可降压
28、某电压互感器上标有6000V/100V，电压表的读数为50V时，被测电压为（ ）
A.50V B.500VC.3000V D.5000V
A．220V B．380V C．127V D．110V
36、三相异步电动机的磁路不包括（）
A．机座B．定子铁芯C．转子铁芯D．气隙
37、具有过载保护的接触器联锁控制线路中，能起到短路保护作用的电器是（）
A．热继电器B．接触器C．熔断器D．刀开关
38、常利用（ ）实现自锁控制
A、常开触点和启动按钮串联 B、常开触点和启动按钮并联
A、热脱扣器B、电磁脱扣器C、欠压脱扣器D、失压脱扣器
15、变压器中起传递电能作用的是（ ）
A、电压 B、电流 C、主磁通 D、漏磁通
16、双绕组变压器的绕组特点是（ ）
A、高压绕组匝数多，线径细 B、低压绕组匝数多，线径细
C、高压绕组匝数多，线径粗 D、低压绕组匝数多，线径粗
17、变压器的各种损耗中，取决于负载电流大小的为（ ）
43、一台三相异步电动机分别在空载、负载下起动时，有关起动电流说法正确的是（ ）
A、负载时起动电流大 B、起动电流相同
C、起动电流无法比较 D、空载时起动电流大
44、常用三相异步电动机采用Y-Δ降压起动方式，起动时每相绕组上电压有效值是（）
A、380V B、220V C、311V D、440V
45、能实现三相异步电动机变极调速的方法是（ ）
A.变极调速B.变频调速C.变转差率调速D.变速箱调速
48、当三相异步电动机的转差率S＞1时，电动机的状态是（ ）
A、额定运行状态 B、反接制动状态 C、接通电源起动瞬间 D、回馈制动状态
49、把运行中的三相异步电动机定子绕组出线端的任意两相与电源接线对调，则电动机将（）
A、反接制动B、先反接制动，随后是反转运行
C、常闭触点和启动按钮串联 D、常闭触点和启动按钮并联
39、在操作接触器、按钮双重联锁的正反转控制电路中，要使电动机从正转变为反转，正确的操作方法是( )
A．可直接按下反转启动按钮B．可直接按下正转启动按钮
C．必须先按下停止按钮，再按下反转启动按钮D．以上答案都可以
40、接触器联锁的正反转控制电路中，其联锁触头应是对方接触器的（ ）
4、三相异步电动机铭牌如图3-1所示，试完成下列任务：⑴已知cosφ=0.85，计算电动机的输入P1；⑵已知过载系数λ=2.5，计算最大转矩Tm；⑶计算转差率SN。
图3-1
答案
一、选择题
1-5：BBCCC 6-10：BDCCA 11-15：BABAC 16-20：ADACC 21-25：AACCB
26-30：CBCCD 31-35：BBCCB 36-40：ACBAD 41-45：CBBBA 46-50：DABBB
图2-1
2、如图2-2所示为某同学用MF47型万用表测量实训台上插座两孔之间的电压，他依次做了如下操作：⑴ 进行欧姆调零；⑵ 根据估算，选择AC500V挡进行测量；⑶ 测量中发现指针未指到满刻度2/3以上位置，立即将转换开关拨到AC250V挡进行测量；⑷ 指针稳定后，指在图示位置，读出电压为250V并记录；⑸ 测量完毕，将万用表水平放置在桌面上。请分析说明测量过程中的错误之处。
A、动合主触头 B、动断主触头 C、动合辅助触头 D、动断辅助触头
41、三相异步电动机在起动过程中，说法正确的是（ ）
A、转速变小 B、定子电流由小变大 C、转差率变小 D、转矩始终不变
42、三相异步电动机采用Y一△降压起动时，每相定子绕组承受的电压是△接法全压起动的（ ）
A、 倍 B、 倍 C、 倍 D、3倍
电机与拖动考试试题
（电机与拖动一至三单元）
一、选择题（本大题共50小题，每小题2分，共100分）
1、在380V/220V低压供电系统中，人体发生两相触电时，承受的电压为（）
A、220V B、380V C、311V D、600V
2、发现有人触电且出现假死现象，使触电者脱离电源后，应首先（ ）
Ａ、通知有关部门停电 Ｂ、立即现场急救并设法联系医生
A、工作接地 B、重复接地 C、保护接零 D、保护接地
10、复合按钮是一种常用的主令电器，按下按钮时动作特点是（）
A．动断触点先断，动合触点再合B．动合触点先合，动断触点再断
C．动断触点、动合触点一齐动作D．动作具有随机性
11、某三相电动机的额定电流为12A，现用按钮、接触器控制，其主电路的熔断器应选（）
图2-6
7、某额定电压380V、额定电流6A、Δ接法的三相异步电动机，采用按钮转换Y-Δ降压起动控制方法。现给出部分控制线路，如图2-7所示，请将线路补画完整。
图2-7
8、三相笼型异步电动机双速控制电路如图2-8所示，试将控制线路补画完整。
图2-8
三、计算题（本大题4个小题，共20分）
1、一理想变压器额定容量SN=2.2KW，一次绕组N1=1000匝，输入220V的交流电压，二次侧电压U2=22V，负载电阻RL=11Ω，试求：⑴二次侧匝数N2；⑵一次侧电流I1；⑶一次侧额定电流。
Ｃ、拨打急救电话等医生救援 Ｄ、送触电者去医院诊治
3、关于跨步电压触电，说法正确的是（）
A．步距越大，跨步电压一定越大B．离接地点越近，越安全
C．可采取单脚跳方式跳出危险区域D．应迅速跑离危险区域
4、关于试电笔的使用，说法错误的是（ ）
A、能区分相线和中性线 B、能区分直流电的正负极
C、氖管两端电压超过36V就会发光 D、能区分交流电和直流电
图2-2
3、如图2-3所示，某同学测量重绕三相异步电动机的W相对地绝缘电阻，将兆欧表和电动机接线完毕以后，摇动手柄以100r/min的速度，观察到兆欧表的绝缘电阻为1.1MΩ，因此他认为测量合格。试指出测量过程中的错误之处。
图2-3
4、如图2-4所示，变压器为理想变压器，当RP滑动触头向下滑动时，灯HL1、HL2的亮度如何变化？各仪表的读数如何变化？
33、三相异步电动机运行时负载减小，对电动机产生的影响是（）
A、电动机转速降低B、电磁转矩变大C、转差率减小D、输出功率变大
34、交流电变化一个周期，6极工频三相异步电动机产生的磁场在空间旋转过的角度是（）
A．3600B．2400C．1200D．600
35、某台三相异步电动机额定电压380V，三角形联接，则电动机每相定子绕组承受的电压是（）
31、三相异步电动机在起动过程中，转速和定子电流的变化情况为（）
A、转速越来越高，定子电流越来越大B、转速越来越高，定子电流越来越小
C、转速越来越高，定子电流不变D、定子电流和转速成正比
32、三相异步电动机定子绕组接入三相正弦交流电，气隙中产生的磁场是（）
A、恒定磁场B、旋转磁场C、磁场为零D、脉动磁场
图2-4
5、某同学想用电流互感器和电流表检测电动机的电流，电动机接成三角形联结，试帮助该同学将图2-5所示电路补画完整。
图2-5
6、某同学进行电动机控制实训的线路如图2-3-11所示，当合上QS、按下SB2时，电动机M静止不动。在对电路进行检测时，断开QS、按下SB2后，用万用表R×100挡测得a、c间阻值为无穷大，a、b间阻值为零，试分析造成电动机静止不动的可能的原因。
A．RL1-60/15B．RL1-60/30 C．RL1-60/40 D．RL1-60/60
12、热继电器的辅助触点应（）
A．串联在控制电路中B．并联在主电路
C．并联在控制电路中D．串联在主电路中
13、交流接触器线圈电压过低会烧毁的部件是（）
A.主触点B.线圈C.动合辅助触点D.动断辅助触点
14、DZ5-20型低压断路器中，能提供过载保护的元件是（）
A．铜耗减小B．铜耗增大C．铜耗不变D．铜耗、铁耗都减小
23、某三相变压器，U1N/U2N=10KV/0.4KV，D、y接法，其一次、二次绕组匝数之比为（ ）
A、25∶１ Ｂ、1∶25 Ｃ、25 ∶１ Ｄ、1∶25
24、某三相变压器，U1N/U2N=10KV/0.4KV，D、y接法，则一次、二次绕组的额定电流之比是（ ）
2、在220V的交流电路中接入一个变压器，其一次绕组有600匝，二次绕组有120匝，二次侧接一个阻值为10Ω的电阻负载，若变压器的效率为96%，试求：⑴变压器的损耗功率；⑵一次绕组中的电流。
3、三相异步电动机铭牌数据如下：PN=10KW，UN=380V，fN=50Hz，nN=1440r/min，满载时的功率因数cosφ=0.81、η=0.8，接法为△，试求：⑴电动机满载时的输入功率P1；⑵损耗的功率△P；⑶额定电流IN；⑷额定转矩TN。
29、三相异步电动机的额定功率是指在额定状态下（ ）
A、定子绕组输入的电功率 B、转子中的电磁功率
C、转轴上输出的机械功率 D、额定电压与额定电流的乘积
30、某三相异步电动机的p=3，接在工频380V的三相交流电源上，则其转子转速为（ ）
A、1000r/min B、1500r/min C、2950r/min D、970r/min
A、25∶１ B、25 ∶１ C、1∶25 D、25∶
25、电压互感器运行时，接近（）
A．空载状态，二次绕组不允许开路B．空载状态，二次绕组不允许短路
C．短路状态，二次绕组不允许开路D．短路状态，二次绕组不允许短路
26、决定电流互感器一次电流大小的因素是（）
A．二次侧所接电流表的量程B．互感器的变流比
Ａ、改变定子绕组的结构 Ｂ、改变定子绕组的输入电压
Ｃ、改变定子绕组的输入电流 Ｄ、改变三相交流电源的相序
46、在变频调速时，当u/f=常数，可保持过载能力不变并能实现（ ）
