为保证库岸上方农田以及居民建筑物不受塌岸影响，建议对以上岸坡进行防护■浅议充水橡胶坝的设计难点陈桂兰（上海渠观工程设计咨询有限公司 上海 200041）【摘 要】橡胶坝由于其造价低、施工工期短、抗震效果好、汛期不阻水以及维修少、管理方便等特点，自20世纪90年代以来在我国发展迅速。
本文介绍了充水橡胶坝设计过程中的坝基稳定计算、锚固结构型式、坝袋的设计等问题，同时也提出橡胶坝的坝袋变形、坝袋的使用寿命等问题，有待进一步改进。
【关键词】充水橡胶坝 稳定计算 锚固型式 坝袋1 概述橡胶坝，又称橡胶水闸，属薄壁柔性结构，是随着高分子合成材料的发展而出现的一种新型水工建筑物。
它是用高强度合成纤维织物作受力骨架，内外涂敷橡胶作保护层，加工成胶布，再将其锚固于底板上成封闭状的坝袋，通过充排管路用介质将其充胀形成的袋式挡水坝。
根据充坝的介质不同，又可分为充水坝和充气坝，两种坝型造价相差不多，充水坝的充排时间要长于充气坝，充水坝可任意调整水头。
本文通过对某充水橡胶坝设计的坝基稳定计算、锚固型式、坝袋的设计等几个难点问题进行计算分析，为以后类似工程提供参考。
2 坝基稳定计算2.1 防渗计算橡胶坝闸基防渗长度可按《水闸设计规范》（SL265-2016）公式计算：L=C·△H式中：L—防渗长度（m）； △H—上下游水位差（m）； C—渗径系数，参照规范表4.3.2。
橡胶坝工程的设计与应用
生态水利摘要随着生态文明建设的大力推进，橡胶坝工程成为众多城市的景观节点。
通过与传统拦河坝进行比较，针对橡胶坝工程特点、型式选择等，合理选择坝型，提高设计质量。
关键词橡胶坝；设计；应用□李树深黄腾收稿日期：2018-06-12作者简介：李树深，男，汉族，河北省水利水电第二勘测设计研究院，正高级工程师。
黄腾，男，汉族，河北省水利水电第二勘测设计研究院，高级工程师。
习近平总书记指出，绿水青山就是金山银山。
橡胶坝工程是一种河道防洪安全、造价较低、施工工期短、美化环境效果好的拦河建筑物，可在枯水期蓄水，满足用水既美化环境的需求，汛期坍坝过水，不影响河道行洪安全。
1.橡胶坝型式橡胶坝按充涨介质划分为充水式和充气式。
目前市场上出现的主要是充水式橡胶坝，据不完全统计，充水式结构的坝袋占当今市场份额的95%。
由于目前受坝袋结构形式的影响，充气式坝袋的自密性不够，充排系统自动化程度不高，造成管理不便等原因，未能受到市场的足够关注和青睐。
从岸墙结构划分为枕式坝袋和斜坡坝袋。
根据岸墙结构的划分，一般情况下，岸墙和河床成90°角时，选用枕式坝袋（也可选用和岸墙直接锚固）；0°～90°之间，选用斜坡坝袋。
就目前的情况而言，斜坡坝袋由于其制造、运输及安装极其方便而备受市场的追捧。
从坝袋接缝形式划分为有接缝坝和无接缝坝。
有接缝坝和无接缝橡胶坝的区别在于，从表面上看有接缝坝能看出每幅的位置，此外，有接缝橡胶坝是经过橡胶的二次硫化（热黏合）。
无接缝橡胶坝是一次成形，一次硫化，具有抗拉能力强、使用寿命长、充坝后外型美观等优点。
2.橡胶坝型式选择橡胶坝工程设计需要在土建工程、坝袋、锚固结构、控制系统、施工安装等方面综合考虑，合理选择技术可行、经济安全的充坝介质，充气橡胶坝与充水橡胶坝的特点见表1。
由表1可知充气橡胶坝与充水橡胶坝比较有下列区别：充水橡胶坝一般需要上下游两道锚固系统，充气橡胶坝为单锚系统，安装简便，只需上游、两端坝头锚固，下游无需锚固，坝袋塌平后需要底板顺水流方向长度略短于充水式，充排设备、控制系统和管理房占地空间小，工程总造价比充水橡胶坝更节省。
充水式橡胶坝坝体和底板稳定分析
在Ｃ ＡＤ 中测 量 各 等 分 的 面积 Ａ。 、 Ａ。 、 Ａ： ……Ａ。 。 ， 根
据形 心计 算 公式
＝
生
∑ｘ Ａ ∑Ａ
∑Ｙ 一 Ａ
＝
卫
（ ２ ）
注： 凰 为等 分 点 高 度 。
∑Ａ
可知 ：
＝
为 上游 坝袋 贴地 长度 ， １ Ｔ Ｉ ； Ｗ 为上 游水重 。
利 用查 表 法 得 坝袋 袋 壁拉 力 Ｔ ＝ １ ５ ｋ Ｎ ／ ｍ； 坝 袋 下 游段 曲率半 径 Ｒ ＝ ３ ｍ；坝 袋 上 游 段 弧 长 Ｓ １ ＝
３ ． ６ ９ ｍ； 坝 袋下 游段 弧长 Ｓ ＝ ３ ． ６ ２ ｍ； 坝袋 上 游段 贴 地
长度 ｎ ＝ ２ ． ８ ３ ｍ；坝袋 下游 段 贴地 长 度 ｘ ｏ ＝ １ ． ３ ０ ｍ； 坝
２ ． 辽 宁省 水利 水电科 学研 究院 ， 辽 宁 沈 阳 １ １ ０ ０ ０ ３ ）
［ 摘要 ］ 该 文 以 某充 水 式橡 胶 坝 工程 设 计 中的参 数 为 基 础 ， 通过对橡胶进行受力分析 ， 着 重 阐 述 了橡 胶 坝设 计 过 程
中坝 体抗 滑 稳 定 计 算 和底 板 抗 滑 稳 定 计算 ， 为 类似 工 程 设 计提 供 了参 考 。 ［ 关键词］ 橡胶坝 ； 底板 ； 稳 定 ［ 中 图分 类 号 】， Ⅳ ６ ４ ４ ［ 文 献标 识 码 ］Ｂ
式中： 为 上游 安装 检 修通 道宽 度 ， 取 １ ． ５ ｍ； ２ ｔ
［ 收 稿 日期 ］２ ０ １ ２ — １ １ － ２ ８
［ 作者简介］ ＿ ｖ － － ． ． ￣Ｅ（ １ ９ ８ ６ ～ ） ， 女， 助理工程 师， 硕士研究生， 现从事水文与水资源工作。
浅析橡胶坝在水利工程中的应用
浅析橡胶坝在水利工程中的应用摘要：当代社会城市建设中，一些河流中都会有橡胶坝的建筑设施，保留河流蓄水和排水功能。
橡胶坝是运用一种新型高分子材料作为其坝体主要材料，通过运用袋装设计，将橡胶坝的内部进行充水或者充气以便保证坝体形状。
通过这样一个运行机制，使得橡胶坝在水利工程建设中尤为受欢迎。
它利用收放自如的优势，可以有效控制水量，实现枯水期蓄水、汛期排水的功能。
这样就能有效保护水利工程设施，同时将其中的水量进行良好控制，以便更好的保护周围环境。
关键词：橡胶坝；水利工程1 橡胶坝在水利工程中应用的特点橡胶坝在水利工程中应用的特点尤为突出。
从施工经济性上，橡胶坝具备造价低、设计施工简单的特点。
橡胶坝的施工大部分结构都是借助于橡胶材料完成，这就使得整个施工过程可以更多节省一般建筑材料，如水泥、钢材以及木材等等。
经实践统计，水泥、木材的使用和通常的坝体相比只占据其中的50%左右，而钢材的使用会有所增长但也能节省30%到50%。
这样一个实际数据不难说明在材料节省上，橡胶坝是最为突出的。
借此，可以有效控制节省施工成本，形成造价低的特点。
其设计施工简单更是显而易见的。
从使用功能上，橡胶坝具备防洪排涝、抗震性能极佳的特点。
由于橡胶坝的可操作性比较强，在特殊时期可以采用特殊策略，实现及时防御的效果。
这样就能满足水利工程安全度汛的目的，为周边基础建设给予良好保护。
2 橡胶坝在水利工程中应用的关键技术分析2.1 导流围堰技术导流围堰技术的实施是为了给橡胶坝的施工提供有效施工环境，它可以有效截住上游水流，实现施工段的无水环境。
在导流围堰技术实施中，要关注材料使用和方案设计。
在材料使用上，施工单位要做好就地取材，将坝基材料作为围堰材料进行施工，有助于节省投资。
这样不但能缩减施工开支，还能有效加快施工进度，保证导流围堰施工顺利完成。
另外，在围堰施工中，还要重视方案设计。
从方案设计中，实现导流围堰技术的高水平应用。
在当代施工中，用于导流围堰技术中的施工方案大多采用分期开工。
充水式橡胶坝设计与施工实例

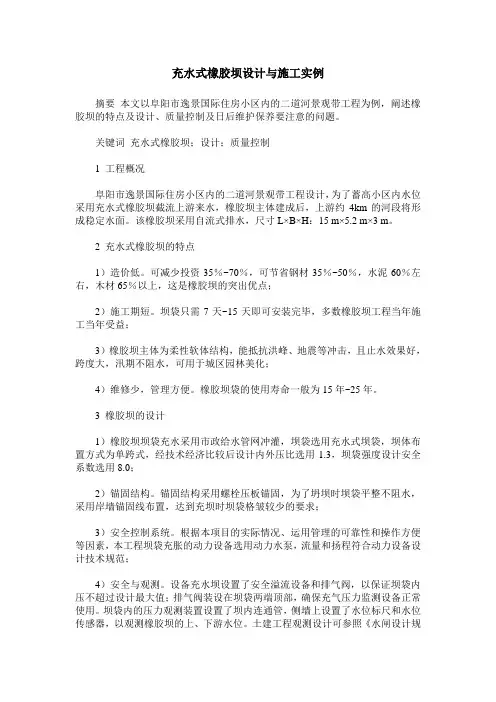

充水式橡胶坝设计与施工实例摘要本文以阜阳市逸景国际住房小区内的二道河景观带工程为例，阐述橡胶坝的特点及设计、质量控制及日后维护保养要注意的问题。
关键词充水式橡胶坝；设计；质量控制1 工程概况阜阳市逸景国际住房小区内的二道河景观带工程设计，为了蓄高小区内水位采用充水式橡胶坝截流上游来水，橡胶坝主体建成后，上游约4km的河段将形成稳定水面。
该橡胶坝采用自流式排水，尺寸L×B×H：15 m×5.2 m×3 m。
2 充水式橡胶坝的特点1）造价低。
可减少投资35％~70％，可节省钢材35％~50％，水泥60％左右，木材65％以上，这是橡胶坝的突出优点；2）施工期短。
坝袋只需7天~15天即可安装完毕，多数橡胶坝工程当年施工当年受益；3）橡胶坝主体为柔性软体结构，能抵抗洪峰、地震等冲击，且止水效果好，跨度大，汛期不阻水，可用于城区园林美化；4）维修少，管理方便。
橡胶坝袋的使用寿命一般为15年~25年。
3 橡胶坝的设计1）橡胶坝坝袋充水采用市政给水管网冲灌，坝袋选用充水式坝袋，坝体布置方式为单跨式，经技术经济比较后设计内外压比选用1.3，坝袋强度设计安全系数选用8.0；2）锚固结构。
锚固结构采用螺栓压板锚固，为了坍坝时坝袋平整不阻水，采用岸墙锚固线布置，达到充坝时坝袋格皱较少的要求；3）安全控制系统。
根据本项目的实际情况、运用管理的可靠性和操作方便等因素，本工程坝袋充胀的动力设备选用动力水泵，流量和扬程符合动力设备设计技术规范；4）安全与观测。
设备充水坝设置了安全溢流设备和排气阀，以保证坝袋内压不超过设计最大值；排气阀装设在坝袋两端顶部，确保充气压力监测设备正常使用。
坝袋内的压力观测装置设置了坝内连通管，侧墙上设置了水位标尺和水位传感器，以观测橡胶坝的上、下游水位。
土建工程观测设计可参照《水闸设计规范》的规定进行；5）土建工程。
橡胶坝的基础底板、上下游翼墙、上下游护坡、边墩（岸墙）、上游防渗铺盖、下游消力池、海漫等等根据本项目的设计条件，都进行了精确的计算，以满足建筑物强度、安全性及地基稳定的要求。
关于充水式橡胶坝设计和施工的几个问题1.doc

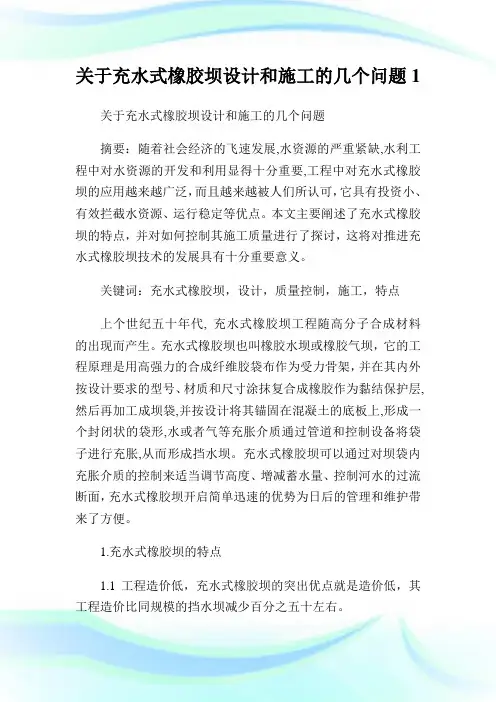

关于充水式橡胶坝设计和施工的几个问题1 关于充水式橡胶坝设计和施工的几个问题摘要：随着社会经济的飞速发展,水资源的严重紧缺,水利工程中对水资源的开发和利用显得十分重要,工程中对充水式橡胶坝的应用越来越广泛，而且越来越被人们所认可，它具有投资小、有效拦截水资源、运行稳定等优点。
