第三篇 机械传动
机械传动
传动类型选择概要
1 功率与效率
2 速度
3 外廓尺寸、质量和成本
第三篇 机械传动
1 传动的重要性 1）工作机所要求的速度和运动形式与原动机不同
2）工作机需速度调整
3）有时一台原动机带动若干台工作速度不同的工作机
4）由各种原因不能把原动机和工作机连在一起
传动装置是机器的主要组成部分，决定机器的工作性能 2 传ቤተ መጻሕፍቲ ባይዱ的分类
1）机械传动：机械能不改变为另一种形式的能的传动。 2）电传动：机械能改变为电能，或电能改变为机械能的传动
机械传动课件
机械传动课件机械传动课件随着科技的不断发展，机械传动在现代工业中扮演着重要的角色。
机械传动是指利用机械装置将动力从一个地方传递到另一个地方的过程。
它广泛应用于各个领域，如汽车、航空航天、工程机械等。
本文将介绍机械传动的基本原理、常见的传动方式以及其在工业中的应用。
一、机械传动的基本原理机械传动的基本原理是利用轴、齿轮、皮带等装置将动力传递给需要的地方。
它的目的是改变动力的方向、速度和扭矩，并将其传递给工作机构。
机械传动的基本原理可以归结为三个要素：动力源、传动装置和工作机构。
动力源是提供动力的来源，可以是电动机、发动机等。
传动装置是将动力从动力源传递到工作机构的装置，常见的传动装置有齿轮传动、链传动、皮带传动等。
工作机构是接受并利用传递过来的动力完成工作的装置，如机床、输送带等。
二、常见的机械传动方式1. 齿轮传动齿轮传动是一种常见且效率较高的传动方式。
它通过两个或多个齿轮的咬合来传递动力。
齿轮传动可以改变动力的方向、速度和扭矩，适用于各种工作条件。
常见的齿轮传动有直齿轮传动、斜齿轮传动、蜗杆传动等。
2. 链传动链传动是利用链条将动力传递给工作机构的一种传动方式。
它适用于较大的扭矩传递，并具有较高的传动效率。
链传动常见的形式有滚子链传动、平板链传动等。
3. 皮带传动皮带传动是利用带状物将动力传递给工作机构的一种传动方式。
它具有传动平稳、噪音低、维护方便等优点。
皮带传动常见的形式有平行带传动、交叉带传动等。
三、机械传动在工业中的应用机械传动在工业中有着广泛的应用。
以汽车工业为例，汽车的发动机通过机械传动将动力传递给车轮，从而使汽车运动。
汽车的变速器采用齿轮传动，可以改变车辆的速度和扭矩。
在工程机械领域，挖掘机、推土机等设备通过机械传动实现各种工作功能。
此外，机械传动还应用于航空航天领域。
飞机的发动机通过传动装置将动力传递给螺旋桨，从而推动飞机飞行。
在航天器的发射过程中，机械传动也发挥着重要的作用，保证各个部件的协调运行。
《机械传动》课件
汽车工业
机械传动在汽车发动机、变速器和车轮传动中 得到广泛应用。
工业生产
各种机械传动在工业生产中广泛应用，提高生 产效率。
工程机械
机械传动在挖掘机、起重机等工程机械中承担 重要作用。
发展趋势
电气传动和液压传动逐渐取代部分机械传动， 实现自动化和智能化。
机械传动维护保养方法和注意事项
1 润滑
定期检查和更换润滑油，确保传动部件的润滑效果。
机械变速原理介绍
1
比例变速
通过改变传动比实现变速，常见的比例变速装置包括齿轮传动和皮带变速器。
2
连续变速
通过连续调整传动比实现变速，常见的连续变速装置包括变速箱和液力变矩器。
3
分步变速
通过切换或组合不同传动比实现变速，常见的分步变速装置包括多轨齿轮传动和离合器变速 器。
ห้องสมุดไป่ตู้
机械传动元件的分类和特点
齿轮传动
用于大功率传递，传动效率高， 但噪音和振动较大。
皮带传动
用于中小功率传递，减震效果 好，但传动效率相对较低。
链条传动
用于高速、高负载传递，传动 效率高，但要求润滑和维护。
机械传动的优缺点比较
1 优点：
高效、可靠、传动比稳定、传动精度高。
2 缺点：
易受环境因素影响、噪音和振动较大、需要润滑和维护。
机械传动的应用和发展趋势
《机械传动》PPT课件
在本课件中，我们将探索机械传动的定义和作用，了解机械变速的原理，了 解机械传动元件的分类和特点，比较机械传动的优缺点，探讨机械传动的应 用和发展趋势。最后，我们将介绍机械传动的维护保养方法和注意事项，并 进行结论和总结。
机械传动的定义和作用
机械传动是指利用机械元件传递或变换动力的一种方式，常见的机械传动元件包括齿轮、皮带、链条等。机械 传动的作用是将动力从发动机传递到工作装置，实现机械运动和工作的目的。
机械设计手册机械传动
机械设计手册机械传动摘要：1.机械传动概述2.机械传动的主要类型3.机械传动的设计与计算4.机械传动在机械设计中的应用5.机械传动的发展趋势与展望正文：机械传动是机械设计中的重要组成部分，它负责将动力从发动机传递到驱动轮，使机械设备能够正常工作。
本章将介绍机械传动的相关知识，包括传动概述、主要类型、设计计算方法以及在机械设计中的应用等。
一、机械传动概述机械传动是指通过机械元件（如齿轮、链轮、带轮等）的组合，将动力从发动机传递到驱动轮的一种传动方式。
它具有传递扭矩、改变转速、改变转向等功能，是实现机械运动和动力传递的关键部分。
二、机械传动的主要类型机械传动主要有以下几种类型：齿轮传动、链传动、带传动、螺旋传动等。
每种传动类型都有其特点和适用范围，设计者需要根据实际需求选择合适的传动方式。
1.齿轮传动：齿轮传动具有传动比稳定、传动效率高、承载能力强等优点，广泛应用于各种机械设备中。
2.链传动：链传动具有结构简单、成本低、维修方便等优点，常用于低速、大扭矩的传动系统中。
3.带传动：带传动具有噪音低、振动小、传动平稳等优点，适用于高速、小扭矩的传动系统。
4.螺旋传动：螺旋传动具有自锁性能好、传动比大、结构紧凑等优点，常用于起重机、输送机等设备中。
三、机械传动的设计与计算机械传动的设计与计算主要包括以下几个方面：传动比计算、齿轮参数计算、链轮参数计算、带轮参数计算等。
设计者需要根据实际需求，合理选择传动类型，并进行相关参数的计算，以满足机械设备的工作要求。
四、机械传动在机械设计中的应用机械传动在各种机械设计中都有广泛应用，如汽车、机床、起重机、输送机、减速器等。
设计者需要根据传动类型的特点和适用范围，合理选择并设计传动系统，以提高机械设备的性能和可靠性。
五、机械传动的发展趋势与展望随着科技的进步和工程技术的不断发展，机械传动也在不断地创新与发展。
未来的机械传动将更加高效、紧凑、智能化，以满足不断增长的市场需求。

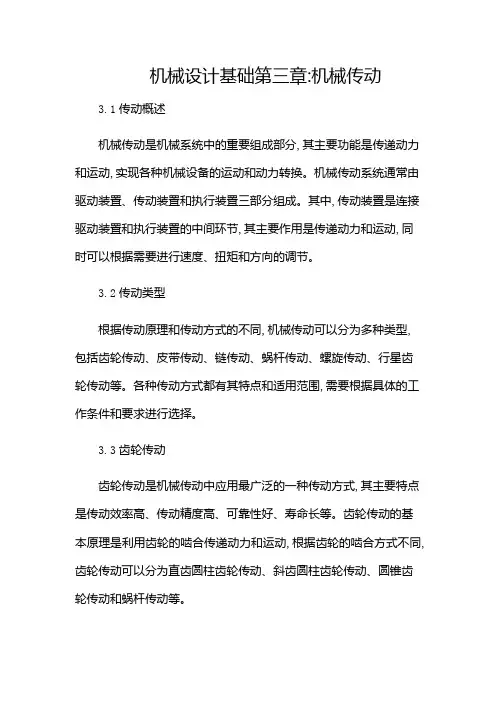

机械设计基础第三章(多应用)
机械设计基础第三章:机械传动3.1传动概述机械传动是机械系统中的重要组成部分,其主要功能是传递动力和运动,实现各种机械设备的运动和动力转换。
机械传动系统通常由驱动装置、传动装置和执行装置三部分组成。
其中,传动装置是连接驱动装置和执行装置的中间环节,其主要作用是传递动力和运动,同时可以根据需要进行速度、扭矩和方向的调节。
3.2传动类型根据传动原理和传动方式的不同,机械传动可以分为多种类型,包括齿轮传动、皮带传动、链传动、蜗杆传动、螺旋传动、行星齿轮传动等。
各种传动方式都有其特点和适用范围,需要根据具体的工作条件和要求进行选择。
3.3齿轮传动齿轮传动是机械传动中应用最广泛的一种传动方式,其主要特点是传动效率高、传动精度高、可靠性好、寿命长等。
齿轮传动的基本原理是利用齿轮的啮合传递动力和运动,根据齿轮的啮合方式不同,齿轮传动可以分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、圆锥齿轮传动和蜗杆传动等。
3.4皮带传动皮带传动是利用皮带与带轮之间的摩擦力传递动力和运动的一种传动方式。
皮带传动具有结构简单、安装方便、传动平稳、噪音低、维护容易等特点。
根据传动皮带的材料不同,皮带传动可以分为橡胶带传动、V带传动、同步带传动等。
3.5链传动链传动是利用链条与链轮之间的啮合传递动力和运动的一种传动方式。
链传动具有传动效率高、传动精度高、承载能力强、寿命长等特点。
链传动适用于高速、重载、高温、腐蚀等恶劣环境下工作的机械传动。
3.6蜗杆传动蜗杆传动是利用蜗杆与蜗轮之间的啮合传递动力和运动的一种传动方式。
蜗杆传动具有传动比大、传动精度高、噪音低、可靠性好等特点。
蜗杆传动适用于低速、大扭矩、重载、高温、腐蚀等恶劣环境下工作的机械传动。
3.7螺旋传动螺旋传动是利用螺旋副的啮合传递动力和运动的一种传动方式。
螺旋传动具有传动精度高、承载能力强、寿命长等特点。
螺旋传动适用于低速、大扭矩、重载、高温、腐蚀等恶劣环境下工作的机械传动。
3.8行星齿轮传动行星齿轮传动是利用行星齿轮与太阳轮、内齿轮之间的啮合传递动力和运动的一种传动方式。
第三篇 机械传动ppt课件
二、机械零件材料选用的原则
1、使用要求 2、工艺要求
3、经济性要求
第七页，编辑于星期五：十三点 二十七分。
§1—4 机械设计的最新进展
3）掌握一定的设计技能（查阅资料，运用标准、规范。
12、 ）机选器择设零计件的的一类般型程与1序 结、构 设计理论的不断完善与发展
橡胶——弹性、绝缘性好，常用作弹性元件和
§零件的常用材料
1、黑色金属
铸铁：灰铸铁、球墨铸铁、可锻铸铁
铸钢——铸造性比铸铁差，但比锻钢和轧制钢好 强度性比铸铁好，但比锻钢和轧制钢差
碳钢与合金钢——应用最广泛
2、有色金属 a) 铝合金——重量轻、导热导电性较好、塑性好、
抗氧化性好，高强度铝合金强度可与碳素钢相近
第三页，编辑于星期五：十三点 二十七分。
二、机械设计的一般程序
1、机器设计的一般程序
市场 调研
可行性 研究
原理 技术设 试制 小批 投
方案
计
试验 生产 产
设计
试销
设 计 任 务 书
定 出 最 佳 方
装配图、 样
零件图、 机
技术文 评
件
价
改
考核 产 工艺 品 性收 销 集用 售
户意
案
进
见
第四页，编辑于星期五：十三点 二十七分。
第一篇 机械设计总论
第一章 机械设计概论
§1—1 机械设计课程的性质与任务 一、本课程的研究对象
机器（机械）：
机械系统、液压气动系统、控制监测系统、电气系统
机械零件：标准零件、非标准件 本课程的研究对象： 一般参数的通用零件的设计理论与方法
本课程的设计性、综合性和实践性都较强。
机械传动综述
机械传动综述机械传动是指通过机械装置将动力从一个部件传递到另一个部件的过程。
它广泛应用于各个领域，包括工业制造、交通运输、农业等。
机械传动的目的是实现力的传递、转换和控制，以实现机械系统的运动和功能。
机械传动的基本原理是利用各种传动机构，将原动机（如发动机或电动机）的动力传递给被传动机构，从而实现机械系统的运动。
常见的机械传动方式包括齿轮传动、链传动、带传动和曲柄连杆机构等。
齿轮传动是最常见的一种机械传动方式，它利用齿轮的啮合，将动力从一个轴传递给另一个轴。
齿轮传动具有传递功率大、传动效率高、传动精度高等优点，广泛应用于各种机械设备中。
齿轮传动根据齿轮的不同传动方式可分为直齿轮传动、斜齿轮传动、蜗杆传动等。
链传动是利用链条的拉伸和收缩来传递动力的一种机械传动方式。
链传动具有传递功率大、传动效率高、传动平稳等优点，适用于长距离传动和高速传动。
链传动的主要缺点是噪音大和传动精度较低。
链传动根据链条的不同形式可分为滚子链传动、板链传动等。
带传动是利用带状物来传递动力的一种机械传动方式。
带传动具有传递功率大、传动平稳、噪音小等优点，适用于中小功率传动和变速传动。
带传动的主要缺点是传动效率较低和传动精度较低。
带传动根据带状物的不同形式可分为平带传动、V带传动等。
曲柄连杆机构是将旋转运动转换为往复运动的一种机械传动方式。
它通过曲柄轴和连杆将原动机的旋转运动转换为往复运动，实现机械系统的工作。
曲柄连杆机构具有结构简单、运动平稳等优点，广泛应用于内燃机、压缩机等设备中。
除了以上几种常见的机械传动方式外，还有许多其他形式的机械传动，如滚珠丝杠传动、摆线传动、齿条传动等。
这些传动方式根据具体的应用需求，选择适当的传动方式可以提高机械系统的性能和效率。
总结起来，机械传动是现代机械工程中不可或缺的一部分。
通过不同的传动方式，可以实现各种机械系统的运动和功能。
在实际应用中，需要根据具体的要求和条件选择合适的传动方式，以提高机械系统的性能和效率。
机械传动的基本原理及类型
机械传动的基本原理及类型
机械传动是指通过机械装置将运动和力量传递给其他部件或工作机构的过程。
机械传动可以实现运动的转换、速度的变换、转矩的增大等功能。
机械传动的基本原理：
1. 运动传递：通过轴承、销、齿轮等机械连接，将源运动传递给传动装置的输出端。
2. 力量传递：通过皮带、链条、齿轮等机械连接，将源力量传递给传动装置的输出端。
机械传动的类型：
1. 齿轮传动：通过齿轮的啮合和转动，将运动和力量传递给其他部件。
常见的齿轮传动有平行轴齿轮传动、交错轴齿轮传动等。
2. 皮带传动：通过带状的皮带将源运动和力量传递给其他部件。
可以通过调整皮带张紧程度来调节传动比。
常见的皮带传动有平行轴皮带传动、交错轴皮带传动等。
3. 链条传动：通过链条的环节连接来传递运动和力量。
链条传动适用于高负载和高转速的场合。
4. 销销传动：通过销销的连接，实现运动和力量的传递。
常见的销销传动有平行销传动、交叉销传动等。
5. 偶合器传动：通过机械偶合器将动力源与传动装置连接，实现运动和力量的传递。
6. 蜗杆传动：通过蜗轮蜗杆的啮合，实现大转速降低和大转矩输出的传动方式。
7. 传动链传动：通过柔性链条将运动传递给其他部件，适用于需要长距离传动和变距传动的场合。
8. 传动带传动：通过带状传动带将运动和力量传递给其他部件，适用于大功率传动和精确传动的场合。
机械传动知识点总结
机械传动知识点总结一、引言机械传动是指通过运动偶合两个或多个机械元件之间的动态连接，从而实现动力的传递。
机械传动在各种机械设备和工业生产中起着至关重要的作用，例如汽车、船舶、飞机、工程机械、纺织机械、农业机械等。
了解机械传动的知识对于工程师、技术人员和相关专业人士来说至关重要。
本文将深入探讨机械传动的基本原理、种类、设计要点以及应用领域等知识点。
二、机械传动的基本原理1. 动力传递的基本概念机械传动是以某种机构或元件作为媒介，传递动力或运动的过程。
动力传递包括动力传动和运动传动两种方式。
其中，动力传动是指利用机械装置将动力从一个地方传递到另一个地方，如汽车的发动机传递动力到车轮上；而运动传动是指通过机械装置将固定速度的运动传递到另一个地方，如小齿轮带动大齿轮转动。
2. 机械传动的作用机械传动可以实现以下几种功能：（1）传递和转换动力：将动力从一个部件传递到另一个部件，从而使设备能够正常工作；（2）调速和变速：通过传动装置的设计，可以实现设备的调速和变速功能；（3）改变运动方向：通过不同类型的传动装置，能够改变物体的运动方向；（4）传递扭矩和力矩：通过传动装置将扭矩或力矩从一个部件传递到另一个部件，以实现不同部件之间的协调运动。
三、机械传动的种类机械传动根据传递作用可以分为平动传动和回转传动两种。
而根据传动方式又分为齿轮传动、带传动、链传动、齿条传动等。
以下将分别介绍各种传动的特点及应用。
1. 齿轮传动齿轮传动是将机械运动和动力传递的齿轮配合的一类机械传动方式。
齿轮传动常见的有直齿轮传动、斜齿轮传动、蜗杆传动等。
在齿轮传动中，齿轮的数量、模数等参数都对传动比、传动效率等方面有着重要的影响。
齿轮传动的优点是传动效率高、传动比稳定，应用广泛，如汽车、船舶、飞机、起重机等。
2. 带传动带传动是利用带子来传递动力，带传动又分为皮带传动和链条传动等。
皮带传动具有传动比可调、减震性好等优点，适用于传动比较大、转速较低的场合，如起重设备、电梯等；链传动具有传动效率高、传动力矩大等特点，适用于高速高力矩传动的场合，如自行车、机床等。
机械传动
谢谢观看
蜗轮蜗杆传动ຫໍສະໝຸດ 蜗轮蜗杆传动当一个齿轮具有一个或几个螺旋齿，并且与涡轮（类似于螺旋齿轮）啮合而组成交错轴传动时， 这种传动称为蜗杆传动。蜗轮蜗杆传动用于两轴交叉成90度，但彼此既不平行又不相交的情况下，通常在蜗轮传 动中，蜗杆是主动件，而蜗轮是被动件。
（1）蜗杆传动的特点
单级传动就能获得很大的传动比，结构紧凑，传动平稳，无噪声，但传动效率低。
（2）蜗杆传动中涡轮转向的判定
蜗杆传动中蜗杆、涡轮转向间的关系取决于两者间的相对位置、蜗杆的旋向及其旋转方向。
判断涡轮相对于蜗杆的转向用左手或右手法则，当蜗杆为右旋（蜗杆也分左右旋且判断方法与斜齿轮方向判 断方法相同）时用右手法则，蜗杆为左旋时用左手法则。弯曲四指，使之指向蜗杆的旋向方向（直箭头表示蜗杆 可见侧的圆周运动方向），则拇指的反方向就是涡轮相对于蜗杆的运动方向。
齿轮传动
齿轮传动齿轮传动是由分别安装在主动轴及从动轴上的两个齿轮相互啮合而成。齿轮传动是应用最多的一种 传动形式。
一、齿轮传动的基本特点 1、齿轮传递的功率和速度范围很大，功率可从很小到数十万千瓦，圆周速度可从很小到每秒一百多米以上。 齿轮尺寸可从小于1mm到大于10m。 2、齿轮传动属于啮合传动，齿轮齿廓为特定曲线，瞬时传动比恒定，且传动平稳、可靠。 3、齿轮传动效率高，使用寿命长。 4、齿轮种类繁多，可以满足各种传动形式的需要。 5、齿轮的制造和安装的精度要求较高。 二、齿轮传动的分类 齿轮的种类很多，可以按不同方法进行分类。 按啮合方式分，齿轮传动有外啮合传动和内啮合传动。
链传动
链传动链传动是由两个具有特殊齿形的的齿轮和一条闭合的链条所组成，工作时主动链轮的齿与链条的链节 相啮合带动与链条相啮合的从动链轮传动。链条传动主要用于传动比要求较准确，且两轴相距离较远，而且不宜 采用齿轮的地方。这就是我们常见的自行车链轮链条传动原理。
第三篇 机械传动
①安装时不能硬撬（应先缩小a或顺势盘上） ②带禁止与矿物油、酸、碱等介质接触，以免腐蚀 带，不能曝晒 ③不能新旧带混用（多根带时），以免载荷分布不 匀 ④防护罩 ⑤定期张紧 ⑥安装时两轮槽应对准，处于同一平面
⑤验算小轮包角
118 0 D 2a D 160 (5.3 7 )
112(0 90)
不满足措施： 1）a↑
2）加张紧轮
⑥计算带的根数Z
Z
Pca
(P0 P0)KKLK
⑦确定带的初拉力F0（单根带）
F050V P 0caZ (2.5K K)qV2
⑧评求价带—作—用于轴1 的压Z力QQ2F0VZ、s inF2Q1
n1 n2
D2 D1
max 2
1
四、工作应力分析
d
c 1
从动
主动
b1
b
c a
e
b2
2 f
1. 离心应力
C
FC
/
A
qV2 gA
2. 拉应力 3. 弯曲应力
紧 松边 边12
F1 / A F2 / A
b
§7—3 带传动的设计计算
一、失效形式与设计计算 失效形式 1）打滑；2）带的疲劳破坏 另外：磨损静态拉断等 设计准则：保证带在不打滑的前提下，具有足够的疲劳强度和寿命 单根三角胶带的功率—P0 由疲劳强度条件：
F0
a
>120° 2~4 10~20 小 适当 小
zF 0
1
Q
zF 0
zF 0
Q zF 0
§7—4 带轮结构设计
一、设计要求
重量轻，结构工艺性好，无过大的铸造内应力、质 量分布均匀，高速时要经动平衡，轮槽表面要经过精细 加工（表面粗糙度一般为1.6），以减轻带的磨损。各轮 槽尺寸与角度要有一定的精度，以使载荷分布较均匀。
