弹条扣件用弹簧钢盘条表面处理工艺_张涛

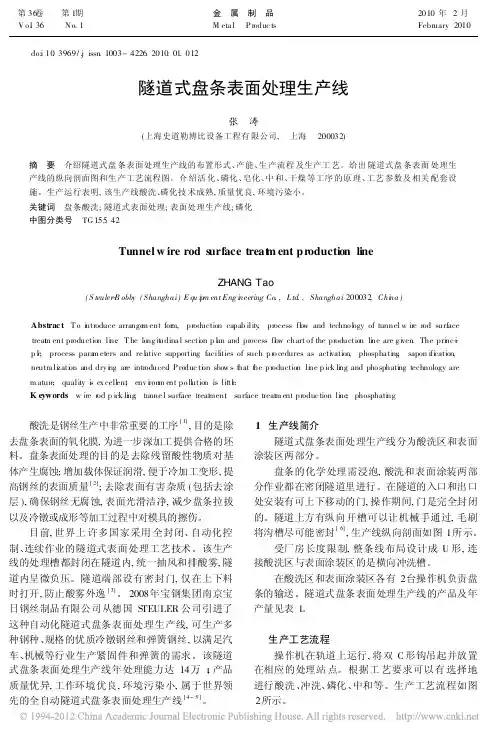

隧道式盘条表面处理生产线_张涛
Abstrac t T o introduce arrangem ent form, production capab ility, process flow and techno logy of tunnel w ire rod surface treatm ent production line. T he long itudina l section p lan and process flow chart o f the production line are g iven. The princ-i p le, process param eters and re lative supporting facilities of such pro cedures as activation, phospha ting, sapon ification, neutra lization and dry ing are introduced. P roduc tion show s that the production line p ick ling and pho sphating technology are m ature, quality is ex cellent, env ironm ent po llution is little. K eywords w ire rod p ick ling; tunne l surface treatment; surface treatm ent produc tion line; phosphating
第 36卷 V o l 36
第 1期 No 1
金属制品 M eta l P roduc ts
do:i 10. 3969/ .j issn. 1003- 4226. 2010. 01. 012
弹簧的表面处理工艺
弹簧的表面保护工艺，主要有：工序中的表面防锈、成品的发黑（发蓝）、磷化、油漆上防锈油、电泳漆、电镀、静电粉末喷涂等，特别后四种表面处理工艺得到广泛的应用和发展。
部分不锈钢丝和重要用途碳素弹簧钢丝的耐蚀性能相当于镀锌的耐蚀性能，若再镀一层ZnAl(5%)的合金，则耐蚀性可提高约3倍。
对电阻性能有要求的不锈钢丝或重要用途碳素弹簧钢丝，钢丝直径小于0.4mm可镀铜，大于0.4mm的可采用内部是铜，外部是不锈钢材料。
一般钢丝镀5um厚的Ni,可提高其导电性。
一般来说，能使材料表面硬化形成剩余应力的工艺（如喷丸强化和表面氮化等）均可提高疲劳强度。
目前正在研究非电解镀Ni,通过加热300~500℃，可将7%的P以PNi析出，可提高维氏硬度500HV,喷丸后，若在300℃以下加热镀Ni,亦可提高硬度10%达克罗（Dqcromet)涂覆新技术，具有很多的优点，无氢脆，高的抗腐性、高的耐温性、高渗透性、附着力强而且环保性能好。
目前已有应用，但需注意质量。
1)复合喷丸技术。
复合喷丸也通常称为复合喷丸。
最经济的方法是二次抛丸。
这是通过喷丸与不同直径的球。
首次使用较大的球团来获得残余压应力和表面光洁度。
2)应力喷丸喷丸过程。
应力喷丸加工过程也相对传统喷丸加工过程,仅仅因为它是很难适用于大规模生产,但近年来,由于应力喷丸加工设备的快速发展,它已经相对较大的高应力的大规模生产汽车悬架弹簧的发展。
特别是应力-强度喷丸强化与其它喷丸强化工艺的联合应用，具有良好的强化效果。
应力喷丸的预应力一般设置在700 ~ 800MPa。
应力喷丸后，残余应力峰值可达1200 ~ 1500MPa，从而获得较高的疲劳强度。
3)热压强压工艺热压强压工艺主要适用于对永久变形要求高的螺旋弹簧。
这是一个先进的稳定处理过程，防止永久变形。
除了能显著提高抗永久变形能力外，高温强压缩过程还能提高疲劳寿命。
油淬火-回火弹簧钢丝用盘条表面处理质量改进
质量合格的酸洗磷化盘条表面应呈均匀的黑色 或者灰黑色，肉眼观察不到氧化铁皮、红锈、黑锈、油 污等缺陷。按照传统生产工艺，对两种盘条进行酸 洗磷化表面处理，观察处理后的盘条表面，如图 ２所 示，可见预应力钢丝及钢绞线用 ８２Ｂ热轧盘条表面 质量合格，油淬火 －回火弹簧钢丝用盘条表面磷化 膜泛黄、不均，无磷化膜的部分明显可见。
油淬火 －回火弹簧钢丝在热处理前，需要通过 拉拔，生产直径符合工艺要求、表面质量合格的半成 品钢丝。弹簧钢丝用盘条通过表面处理工艺，在除 去表面氧化铁皮及有害杂质的同时，需要形成可为 少道次拉拔提供薄但附着力强的磷化膜。传统表面 处理生产线采用全封闭环形设计，如图 １所示。生 产线统一抽风和排酸雾，隧道内形成微负压，仅在上 下料时打开密封门，防止酸雾外溢。表面处理工艺 流程：上料→温洗 １→酸洗（连续 ５次）→浸洗→冲 洗 １→温洗 ２→磷化→冲洗 ２→温洗 ３→皂化→烘
第４４卷 第２期 Ｖｏｌ４４ Ｎｏ２
金 属 制 品 Ｍｅｔａｌ Ｐｒｏｄｕｃｔｓ
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００３－４２２６．２０１８．０２．００４
２０１８年 ４月 Ａｐｒｉｌ ２０１８

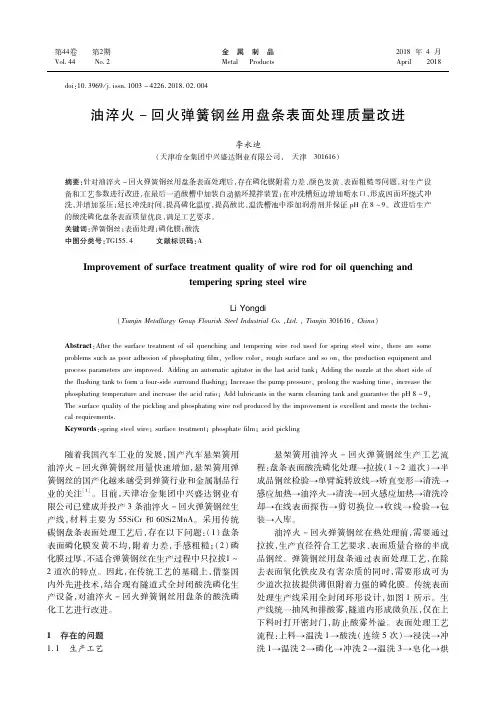

油淬火 －回火弹簧钢丝用盘条表面处理质量改进
