基站机房施工规范
基站建设施工标准及设备安装规范(0709-1)
甘肃联通基站建设施工标准及设备安装要求一、概述根据省分公司的要求，为使各市州公司工程建设人员明确建设施工的具体要求，规范工程建设和施工标准，特编制本建设施工标准及设备安装规范。
各市州公司应严格按照本规范执行，确保工程质量符合施工标准和规范。
本规范主要包括基站建设中的土建施工的要求、基站主设备及配套设备的安装要求、天馈线的安装要求。
二、基站机房建设土建施工要求1、租用机房改造要求1.1作为基站的房屋，须采用240cm砖墙将原窗口封闭，须加设抗震拉接筋，留出馈线窗，下沿距地高度2400mm，如有特殊情况可适当降低。
1.2改造机房室内的墙面需用白乳胶漆刷白，不得起皮、裂缝，表面光滑平整。
1.3机房内的暖气片一律拆除（包括其固定螺丝），要做到不漏水、不影响业主的正常供暖；室内不需要的东西，如：窗帘盒、原业主的照明灯及灯座和电线等全部拆除。
1.4机房的木门及门框要重新刷油漆，玻璃要干净，有压条，玻璃破损的要更换。
木门需密封，门外安装插销。
同时要安装防火防盗门，要求安装牢靠、门锁开关灵活。
门框启口缝需用水泥砂浆密封，不得有缝隙。
1.5室内地面用地砖铺设，原建筑已装水磨石、瓷砖、大理石、花岗岩等较高级或高级装修的地面不需重新处理。
防盗门槛与室内地面平齐，不留槽隙。
1.6室内屋面或管道漏水处须处理，原有的管道要涂刷银粉漆。
1.7室内墙面上的明线必须加盖白色PVC走线槽或PVC管，拐角要用弯头（包括业主不让拆除的线），线槽或线管走线要美观，横平竖直、固定牢固。
1.8室内照明开关的安装位置应在开门顺手处（不能安装在门背后）。
开关下沿距地面不得小于1400mm，距门框300mm。
1.9室内必须摆放消防器材，摆放位置要便于在紧急情况下使用方便（落地摆放）。
1.10室内采用40W日光照明灯，数量为2个，挂高一致且不影响走线架上的走线，安装方向与设备列架走向一致，安装位置为两灯相隔一定距离于设备列架前后，保证设备能前后照明；应急灯数量为1个，安装在设备的正面上方。
机房布线施工规范标准
机房布线施工规范标准
在机房布线施工过程中，确保规范标准的质量和效率非常重要。
以下是一些必须遵循的机房布线施工规范标准的详细说明。
1. 布线前准备工作
在安装与布线之前，应该对机房进行一系列清洁、垃圾清理、
粉尘处理和熄灯等准备工作，以确保施工过程的安全与顺畅。
相应
的清洁和垃圾处理措施应在整个安装过程中进行。
2. 布线的设计和规划
在开始施工之前，应提前安排布线的设计和规划。
布线应当根
据机房的网络和信息系统的需求进行规划、设计和配置，以确保强度、可靠性和安全等方面的满足。
布线应按照相关标准和合同要求
进行，避免出现投标过程中的优惠问题。
3. 布线材料的选择
布线材料的选择应根据业主需求、设计规定、安全性和环保等方面的综合要求进行。
材料应选用符合国家标准和产业标准的优质材料，应符合机房的特定要求。
4. 布线工艺和施工要求
布线工艺和施工要求主要包括：线缆走向的确定、线缆铺设方式的确定、走道、天花板、地板等铺设工艺的进行、接头安装方法与接头固定等。
在施工过程中，应注意材料的搭配和位置的摆放，并避免安装过程中发生损失或不良影响。
5. 安装调试与验收
在机房布线安装之后，应进行调试、功能测试和人为破坏的抗性测试，以确认所有设备和工艺的可靠性和完整性。
验收程序应按照工程验收规范的要求来进行，以确保机房布线的质量。
根据上述机房布线施工规范标准，我们可以确保机房布线施工工作的质量和效率，为机房和网络信息的顺畅运行提供了保障。
移动通信基站机房建设指导意见
移动通信基站机房建设指导意见移动通信基站机房建设指导意见1. 引言移动通信基站机房是支撑移动通信网络运营和保障通信服务质量的关键环节。
为了确保基站机房的建设和管理达到高质量和高效率的目标，特制定本指导意见。
2. 建设要求2.1 安全性要求基站机房的建设必须符合国家相关法律法规和安全标准要求。
机房内必须安装完备的防火、防盗、防雷等设施，并定期进行维护和检查。
机房内的设备和设施必须定期进行维修和更换，确保运行安全。
2.2 环境要求基站机房应具备良好的通风、降温和除湿条件，确保设备正常运行。
机房内应保持整洁、干净，避免灰尘、杂物对设备和设施的影响。
2.3 电力供应要求机房内的电力供应必须满足设备的需求，并具备备用电源设备，确保电力故障时的持续供电。
电力设备必须定期进行检查和维护，确保电力供应的可靠性。
2.4 综合布线要求机房内的综合布线必须符合国家相关标准和规范要求，确保信号传输质量和稳定性。
布线必须正确连接设备和设施，避免接线错乱和松动。
3. 建设流程3.1 前期准备工作充分调研和评估项目需求，明确机房建设的规模和要求。
制定详细的机房设计方案，包括安全、环境、电力供应和综合布线等方面的要求。
3.2 设备设施采购和安装根据设计方案，购买符合要求的设备和设施。
对设备和设施进行安装和调试，确保正常运行。
3.3 完善机房管理制定机房管理规范和操作手册，确保机房管理的规范性和高效性。
建立定期巡检和维护计划，确保设备和设施的正常运行。
4. 建设风险及对策4.1 安全风险针对火灾、盗窃等安全风险，加强防火、防盗设施的建设和管理，定期进行演练和培训。
建立安全监控系统，及时发现和应对安全事件。
4.2 环境风险针对气候变化、自然灾害等环境风险，加强机房的抗灾和防灾能力，定期进行演练和维护。
建立监测系统，及时监测和预警环境变化。
4.3 电力供应风险针对电力故障、断电等电力供应风险，加强电力设备的监测和维护，建立备用电源设备，确保持续供电。

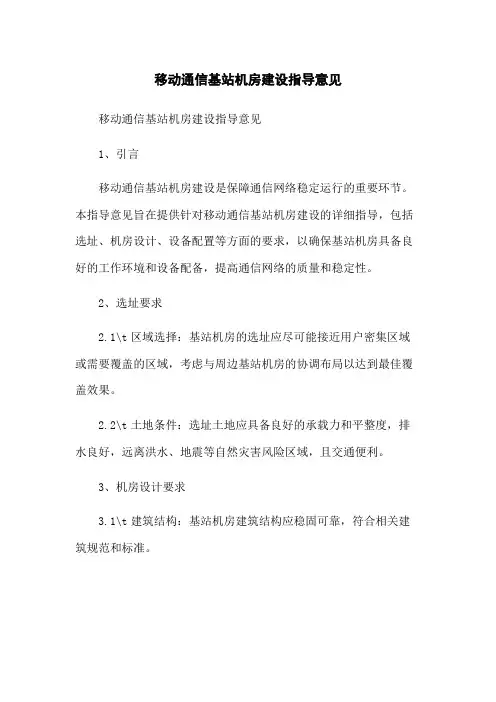

移动通信基站机房建设指导意见
移动通信基站机房建设指导意见移动通信基站机房建设指导意见1、引言移动通信基站机房建设是保障通信网络稳定运行的重要环节。
本指导意见旨在提供针对移动通信基站机房建设的详细指导，包括选址、机房设计、设备配置等方面的要求，以确保基站机房具备良好的工作环境和设备配备，提高通信网络的质量和稳定性。
2、选址要求2.1\t区域选择：基站机房的选址应尽可能接近用户密集区域或需要覆盖的区域，考虑与周边基站机房的协调布局以达到最佳覆盖效果。
2.2\t土地条件：选址土地应具备良好的承载力和平整度，排水良好，远离洪水、地震等自然灾害风险区域，且交通便利。
3、机房设计要求3.1\t建筑结构：基站机房建筑结构应稳固可靠，符合相关建筑规范和标准。
3.2\t机房布局：合理划分机房内部布局，包括设备室、动力室、空调室等，确保设备间隔离、通风畅通，以便于设备维护和管理。
3.3\t防雷接地：建立良好的防雷接地系统，保证机房设备的安全运行。
3.4\t环境监测：配置适当的环境监测设备，能够对温度、湿度、烟雾等环境指标进行实时监测，及时发现异常情况并采取相应措施。
4、设备配置要求4.1\t供电设备：配置可靠的供电设备，包括稳定的市电供应和UPS、发电机组等备用电源设备，保障机房设备的正常运行。
4.2\t空调设备：根据机房尺寸和设备密度配置适当的空调设备，保持机房内的温度和湿度在正常范围内。
4.3\t消防设备：建立完善的消防设备，包括火灾报警、自动喷水灭火、灭火器等，确保机房火灾安全。
4.4\t网络设备：配置稳定的网络设备，满足基站机房的联网需求，并考虑网络维护和升级的容易性。
5、附件本文档涉及的附件包括：- 机房结构示意图6、法律名词及注释6.1\t建筑规范和标准：指国家建筑设计和施工的相关法律法规和技术标准。
6.2\t防雷接地系统：指通过合理配置接地装置，将雷击电流有效引入地下，保护基站设备免受雷电侵害。
6.3\tUPS：不间断电源(Uninterruptible Power Supply)的简称，提供临时电力，以便在电网故障或停电时维持计算机和其他设备的运行。
电信基站和普通机房施工管理办法
济南电信基站、机房施工管理办法各县（市）分公司、各区营销中心、各部门：机房日常施工管理是保障网络安全运行、通信业务顺畅的必要基础，加强机房安全施工工作管理，健全各项施工操作及管理规章制度是保障电信业务正常开展的必要条件。
随着济南电信网络规模和业务规模的不断发展，机房内各种工程施工和割接工作骤增，为保证机房标准化管理达标的深入推进，保持前期机房标准化整改的成果，避免“前整后乱”的情况发生，特制定此管理办法。
自发布之日起，请各相关单位严格遵照执行。
相关附件：附件一：机房硬件施工审批表附件二：机房设备安装与拆迁审批表附件三：通信设备加电申请单附件四：机房软件施工审批表附件五：动火证二〇一一年一月二十日济南电信基站、机房施工管理办法第一章总则一、制定本办法的宗旨：1、加强基站、机房施工基础管理；2、提高机房资源利用率；3、提高网络安全性；4、规范基站、机房日常管理；5、保持机房标准化。
二、本办法适用于济南电信公司所有移动网基站和固网机房。
第二章基站、机房施工审批管理1、基站、机房钥匙共分四套。
保管单位分别为：网运部1302室一套、各区装维管理一套（仅限固网机房）、万博设备维护一套、。
钥匙管理单位为济南电信网运部。
施工单位进入机房需从网运部1302室借用钥匙或从十六里河机房远程开门（具备爱默生远程开门的机房），非工作时间从市办公楼一楼保安处借钥匙，严禁从各区装维和万博借用钥匙。
2、施工前，施工负责人需完整填写电子版和纸质《机房施工申请表》，并附详细施工方案，将其邮件发送至网运部代维专业主管。
纸质申请表需相关人员签字。
施工方案应包含施工内容、机房设备安装平面图和线缆布放路由图。
代维专业主管审核通过后，给施工申请表编制一个施工编号后，将该申请表发送给施工申请人、十六里河机房、1302室钥匙管理员、代维单位邮箱。
3、施工申请人凭施工编号和施工申请表的关键信息（施工人姓名、施工内容、施工日期），申请十六里河机房远程开门。
【优秀资料】基站机房标准规范PPT
机房土建要求
建筑要求
1. 墙体应采用实心墙，墙体应垂直，墙面平整，内外墙须进行粉刷 2. 不开设窗户，但应预留馈线窗，馈线窗的下沿高度为2.5 m，且内高外低 3. 机房的大门应一律外开，要求做到平整、密封、不受雨淋，并装防盗锁 4. 房顶应作防水层，做到机房顶和墙体不漏水、不渗水 5. 尽量不建彩色钢板房；需要建的必须做好隔热和密封，且能抗12级台风
市电引入要求
10. 对于部分存在着电源波动和强电流冲击可能的站点，可根据设计的要求， 在站内低压交流配电系统中加装B级浪涌保护器。一般基站的B级浪涌 抑制器容量取60KA，在山顶等易受雷电冲击的基站容量取80KA。
11. 自建变压器基站应设有围墙等防护措施，同时要求在变压器下悬挂禁止 攀登、防止触电的禁示牌和防攀爬措施
天线应在避雷针45°的保护范围内。
尽可能避开幼儿院、医院
机房环境要求
基站选址要求
输入频率：额1定. 频远率为离50大Hz，功允率许变电化磁范围干：扰50或Hz 强+ 4脉% 冲干扰（雷达站、广播电台、电视台等）
基站交流和直流电源线、缆颜色
油机车进出的2便. 利与。 高压线的水平距离必须大于20米
机房安装实施规范
机房设备安装施工规范1.施工概述机房作为数据中心的核心部分，起着至关重要的作用，机房安装方案的设计和实施对于机房运维和数据存储都具有重要意义。
随着技术的发展和数据量的不断增长，机房设备的安装需求不断增加，机房设备的安装对于保障数据安全、提高工作效率等方面都具有重要的意义。
1.1.现场勘测1.确认机房环境：对机房环境进行确认，包括机房的温度、湿度、洁净度、照度等。
这些环境因素将直接影响设备的运行和维护。
2.确认机房空间：确认机房的空间大小和布局，以便合理规划设备的布局和安装。
3.确认电源和接地系统：确认机房的电源和接地系统，是否UPS电源，包括电源的电压、电流、功率等参数，以及接地系统的电阻值和连接方式等;4.确认安全设施：机房的安全设施，包括监控摄像头、门禁系统等设备的布局和安装方式。
5.确认网络和通信设备：确认机房的网络和通信设备，包括交换机、路由器、防火墙等设备的布局和连接方式。
1.2.施工准备1.2.1.现场环境准备机房内部的装修工作已经全部完工，市电已引入机房，机房照明已能正常使用；通风空调等设施已安装完毕并能提供使用。
室内温度、湿度应符合设备要求；机房建造的防雷接地和保护接地验收合格；机房内必须具备有效的消防设施。
1.2.2.材料、工器具准备网络跳线、光纤跳线、电源线、标签纸、记号笔、塑料扎带、电动螺丝刀、剪刀、剥线钳、网线钳、寻线仪、红光笔、安全帽、反光衣等。
1.2.3.施工要点设备布局：根据机房的空间和设备类型，合理规划设备的布局。
设备应放置在稳定的基础上，防止因震动而损坏。
同时，设备布局应考虑未来的扩展和升级。
布线：布线是机房设备施工中的重要环节。
应根据设备的位置和功能，合理规划布线路径和方式。
电源线、信号线应分开布放，避免相互干扰。
同时，布线应整齐、美观，方便后续维护。
接地：机房设备的接地是确保设备安全和稳定运行的关键。
应确保设备的接地系统符合相关标准和规范，接地电阻应符合要求。
无线基站工程施工规范
无线基站工程施工规范第一章总则1.1 为保证机房良好环境，保障基站设备安全运行，有力提升维护工作效率，特制定本规范。
1.2 本规范作为工程的指导标准，同时作为工程验收的配套标准。
若局方另有要求将另行通知。
1.3 本规范中条款分为A、B、C三类，在每条最后标明。
对违犯A类条款每条处以500元罚款; 违犯A类条款每条处以200元罚款; 违犯C类条款每条处以100元罚款.第二章施工队基本要求2.1所有施工队在基站施工时不准放置与工作无关的物品。
C2.2所有施工队施工后基站内上下线井道、进出线孔洞等应采用防火材料封堵严密，无漏水痕迹。
C2.3所有施工队下站点施工时必须联系监理与督导。
C2.4严格按照设计图纸指导施工，当现场情况与设计图纸有出入时，施工方与监理确认现场情况，商量好最合理方案，由监理确认签单后方可安装。
A2.5所有站点施工完成后必须清理现场，设备表面和设备内部清洁无痕，所有废料及余料均不得存放在机房内；除综合柜内必要的熔纤配件外，其他余料及废料（包括各种纸箱及木箱）全部清理；保持机房周围环境卫生，无法带回的工程废料必须就地掩埋，不得散落在机房周围；A2.6站点必须拍照留底（拍照内容：线缆走线、标签、机房设备位置整体、机房卫生、馈窗封堵、天馈等），若站点未拍照以未施工处理。
A2.7现场施工的每一位成员均要求注意言行举止，礼貌待人，施工中如遇问题，需及时反馈情况，严禁与监理、督导以及当地村民发生争执。
A2.8每个施工队伍整理并带齐好自己的施工工具；安全帽、安全带、爬梯等工具必须携带及使用；每队着装必须统一。
B2.9 进行已经开通的站点扩容或处理告警时，要开“临时进入基站机房审批单”，由旗县网络中心主任签字，进机房前一定要与中心机房的监控人员联系，得到许可后方可进入，施工完毕再由旗县网络中心主任确认签字。
A2.10新建站点必须填写施工日志，机房平面图草图画在施工日志背面，平面图必须标明机房长宽及设备、走线架、馈窗、门的间距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一. 基站内部设备摆放标准 1.总则 （1）新建基站应满足2G、3G共站需求。 （2）新建基站应满足房屋承重安全要求。 （3）各类设备摆放合理，满足布线工艺要求。 （4）为方便承重改造，电池尽量安排在机房短边的承重墙上。 （5）开关电源与馈线窗分别位于机房两端。 （6）租用一层机房不涉及承重，参照自建机房摆放设备。 （7）长方形机房:电池靠近机房短边与主设备列架垂直摆放。 （8）相邻的两间机房：基站主设备单放一间；电池、开关电源、传输综合柜安排在另一房间，配套设备摆放标准同长方形机房。 （9）其他类型机房：待承重改造确定后，综合考虑其他专业摆放设备。 （10） 具体的设备摆放请参考附图。
2.基站机房面积的建议 考虑现有机架的数量以及未来3G系统设备的摆放和满足基站承重要求，建议租赁机房的使用面积不小于6米x4米x3米（长X宽X高），底层不小于5米X3米X3米，如上述两种面积均不能达到（比如4米x3米），可考虑租赁两间，主设备占用一间，配套设备摆放在另一间。
3.基站主要设备摆放标准 （1）基站馈线窗位置原则上应固定于房屋长方向两端墙上，下沿距离地面2.4m，房高不低于2.7米（梁下沿）；馈线洞尺寸为400mmx300mm（不一定是这个尺寸）。 （2）走线架位置为馈线窗正下方，下沿距地2400mm；如果因房屋结构限制，走线架也可安装在馈线窗正上方。 （3）楼板荷重（均重）小于500Kg/M2（一般在100-200），主设备和整流器安装位置必须铺设槽钢加固。机房承重小于1000Kg/ M2的机房，蓄电池安装必须平铺，或使用槽钢架空安装在承重墙或梁上。（24墙 37墙 指墙砖厚度 厘米）
（4）主设备槽钢位置与走线架外沿平齐；蓄电池槽钢必须安装在承重梁或者承重墙上，距离后墙面不小于20cm，根据蓄电池规格可合理变化。
（5）对于诺基亚DE34设备，开关电源、传输综合架、主设备自右向左排列；对于诺基亚ULTRASITE设备, 开关电源、传输综合架、主设备可以自右向左排列，也可以自左向右排列。对于摩托罗拉设备，可按照开关电源、传输综合架、基站主设备自右向左排列；也可按照开关电源、基站主设备、传输综合架自右向左排列，但要预留主设备扩容机位；相邻机柜间距不得超过2mm，并且设备前平面在一条线上。机架水平误差小于2mm，垂直误差小于3mm。（顺序不一定是这样）
（6）电池组固定于槽钢上，平行排列，后沿距离墙面10cm；两组蓄电池之间应预留不小于20-30cm的间距。
（7）地排、监控箱、防雷箱固定于馈线窗所在的墙面上或两侧墙面。 （8）交流配电箱安装于靠近开关电源的墙面上，交流配电箱下沿距离地面高于1.4米。 （9）空调室内机安装于机房的屋角处，并考虑排水和室外机连接的方便（考虑方向）。楼顶站室外机原则上安装于屋顶上；一楼站室外机可安装于楼外墙上，并加装防盗网。（注意西晒）
4.其它设备摆放标准 （1）消防器材：基站内部需配备2－3个悬挂式灭火器，2－4个手持式灭火器；悬挂式灭火器须挂于开关电源、主设备和电池连接处正上方；手持式灭火器放置在进门顺手侧靠墙地面上。 （2）清洁用品：统一放置在门后，如果空间不够的情况下，放置在空调旁边。
三.基站内部装修要求 1. 基站基本装修 （1）防盗门 统一使用双层、外包边钢制防盗门，门板钢板厚度不小于0.8mm，门框钢板厚度不小于2mm，内部填充防火材料，具体尺寸根据实际情况确定；颜色使用移动蓝；喷涂白色标示“中国移动通信”，标示位置在距离地面170cm门正中央处；不需安装猫眼、门铃。
（2）窗户 原则上封死，并做批白（与墙面一致）处理。对于业主不允许封死的窗户要用密封胶进行密封，玻璃表面贴白色磨砂防晒膜处理；机房在一层的要求窗户安装防盗网，防盗网刷银粉漆进行防锈处理。
（3）地面 机房地面贴一级防滑耐磨砖，规格尺寸（60cmx60cm），颜色亚白色；地角线贴深色踢脚板，规格尺寸（60cmx13cm）。
（4）墙面、屋顶 不允许有窟窿、裂痕，并进行防漏、防潮处理。
（5）其它 原则上机房内部水暖器材、管道和阀门全部拆除，如遇特殊情况管道无法拆除的，应做铁制品堵漏处理。
2. 其它装修项目 （1）照明系统 原则上，材料使用4个40W日光灯和一个白色方头开关；开关置于进门顺手处；所有照明线路应顺墙角固定，并装于30mm宽度白色走线槽内。具体要求见附件。（日光灯位置）
（2）室内走线架 主走线架600其余400 主料使用国标35铝合金型材； ； 室内走线架应按设计要求尺寸（高度2.4m）安装，走线架吊撑应采用可调整杆吊挂；
（3）室外走线架 主料使用国标50号热镀锌角钢，每根3m长； 走线架宽度40cm； 接口采用短节连接，短节使用国标40号热镀锌角钢，每边用4个10号热镀锌螺丝固定； 走线架横撑用400mmx40mm热镀锌扁铁，室外走线架横撑采用焊接进行固定,横撑间距350mm； 走线架两端横担采用国标50号热镀锌角钢； 室外走线架应距离墙面30－35cm，间隔2m制作三角架支撑，馈线拐弯处不加装横撑。（如下图所示）
（4）承重槽钢 a.设备承重槽钢 设备承重槽钢材料采用国标12号，两根槽钢外沿宽度41cm；槽钢中间按设计要求加装同型号槽钢焊接连接；设备承重槽钢用膨胀螺栓固定于地面上，并与地面之间加装5mm厚黑色橡皮垫，橡皮垫不能露于槽钢外。槽钢外表面刷灰色防锈漆。 b.电池承重槽钢 电池承重槽钢材料根据承重设计要求采用不同型号的槽钢；两根槽钢平行排列，两根槽钢外沿宽度依据不同型号电池的安装尺寸由设计确定，槽钢中间用同型号槽钢焊接连接。电池承重槽钢的架空安装方式按设计要求进行施工。电池承重槽钢两端嵌入承重墙内，用C20混凝土密实堵死；槽钢外表面刷灰色防锈漆。 （5）室内外接地铜排 a.材料采用350mmx100mmx10mm铜板，铜排外作镀铬或镀锡处理； b.上面开21个孔（上排10个，下排11个），孔上下排错开，孔径8.5mm；铜排配备不锈钢8号螺丝，装修时全部配齐； c.基站室内外铜排原则2个（内外各一个），室内排应安装于距馈线窗小于1米的位置。室内铜排下沿应高出走线架15cm，室外铜排上沿应低于走线架20cm； d.铜排与墙面应用黄色绝缘子隔离安装。 e.为安全考虑，建议室外铜排安装防盗网。
（6） 馈线窗 采用6孔馈线窗；原则上要求安装于走线架上方，如有特殊情况（如房屋较低等）也可安装于走线架下方；安装于墙面上用膨胀螺丝固定，安装于窗户上应用铝合金或镀锌角钢边框进行固定。
（7）室外抱杆 材料采用国标65号热镀锌（里外镀）钢管，抱杆长度及安装位置按设计要求施工，屋顶定向天线抱杆应高于天线顶部350mm；抱柱高度要考虑楼面和女儿墙对天线的阻挡。固定全向天线的抱杆有效长度为250mm, 固定定向天线的抱杆有效长度为1800mm。抱杆上避雷器长度应高于抱杆50cm，避雷针采用直径10mm的圆钢（避雷针对天线的保护角应小于45?）。如下图所示： 四.基站各种线缆布放、捆扎及标识牌的要求 1.基站各种线缆布放及捆扎标准 （1）交流引入电缆 材料采用铜芯黑色铠装阻燃聚氯乙烯绝缘护套软电缆，材料截面详见下表；室外从下线处到机房均用波纹管套装，并用扭卡牢固地固定在拉线上，固定间距为30cm；拉线两端均要做入地漏电保护，拉线标准为7股2.2的钢缆；交流电缆不能从馈线窗引入，应在配电箱侧就近打孔引入，穿墙孔应用防火泥密封；电缆室内部分沿墙走线须套装白色PVC阻燃管固定，走线架走线应绑扎牢固。交流电缆在引入机房处的外墙面上做回水湾。
交流配电箱 规格型号 截面（mm2） 备注 100A开关 RVVZ22 3*35+1*16 引入距离大于800米 100A开关 RVVZ22 3*25+1*16（常用） 引入距离小于800米 （2）电池连线电缆 材料采用铜芯阻燃聚氯乙烯绝缘护套软电缆，材料截面详见下表，颜色有黑色、蓝色两种；线缆单排沿走线架布放，并每根每孔都用黑色扎带捆扎，黑正蓝负接线，线缆排序（垂直方向）从左到右（黑色、蓝色）固定。 机柜 功耗 规格型号 截面（mm2） 备注 1架 4803W/-48V RVZ 1*50 需加传输功耗 2架 9606W/-48V RVZ 1*70 需加传输功耗 3架 14409W/-48V RVZ 1*95 需加传输功耗 4架 18389W/-48V RVZ 1*120 需加传输功耗 5架 22369W/-48V RVZ 1*150 需加传输功耗 （3）空调连线电缆 用30mm白色PVC线槽套装，沿墙壁下边踢脚线上方固定。 （4）空调室外机连线 依厂家标准捆扎美观，并牢固固定；穿墙孔应加隔离板并用防火泥堵死，并内高外低；排水管使用网状蛇皮管内高外低安装。具体要求详见空调安装规范。 （5）光缆 光缆室外余留情况：A)固定于线杆上、B)固定于室外墙壁上、C)固定于室外走线架下方（限活动房），都应捆扎整齐，不应与铁塔接触，高度不低于2.5m。光缆从走线架上方进入机房时需加回水弯；光缆与电源线应分走线架两边捆扎，光缆与综合架应分别接地。光缆入设备如下图所示： （6）7/8馈线电缆 7/8馈线弯曲半径为260mm，引入室内时应做回水弯，室外部分应三处接地（如铁塔距离超过60m，应加装一处接地）；线卡间距，水平100cm，垂直60—80cm。 （7）1/2馈线电缆 1/2软馈线最小弯曲半径要求大于150mm，馈线接头10cm范围以内不得有弯曲，并留有维护余量。 （8）告警线 用PVC管套装后固定于墙面上，不与电源线交叉，交叉部分须做屏蔽处理。 （9）2M传输线 2M线与电源线分走线架两边捆扎，不与电源线交叉。 （10）接地电缆 走线架、电池架、槽钢接地线采用黄绿颜色25mm2 聚氯乙稀电缆；开关电源工作地采用不小于70mm2 聚氯乙稀电缆,设备机壳保护接地16mm2 25mm2 35mm2 聚氯乙稀电缆到室内地排;室外接地总线主要采用40mmx4mm热镀锌扁铁3根引上，引出扁铁出地面不小于6米；引出扁铁与接地铜排之间连接采用不小于70mm2 黑色聚氯乙稀电缆，最大长度不超过30米。 防雷地：90mm2。（从地排到地网 不能超过30米） （11）接地系统改造 依据地形地貌，要求打入地下6根垂直接地体。垂直接地体长度为1.5-2.5米，采用热镀锌钢材，其规格要求如下：钢管直径50mm，壁厚不小于3.5毫米；角钢应不小于50mmx50mmx5mm。垂直接地体每隔3米用不小于40mmx4mm热镀锌扁钢相互焊接连通成矩形闭合环，所有焊点必须进行防腐处理。接地体埋深视土壤情况，其上端距地面不小于1米，应下挖到连续的湿土层，保证接地电阻小于5欧姆。若接地电阻大于5欧姆,可采用扩大地网面积的方法。
