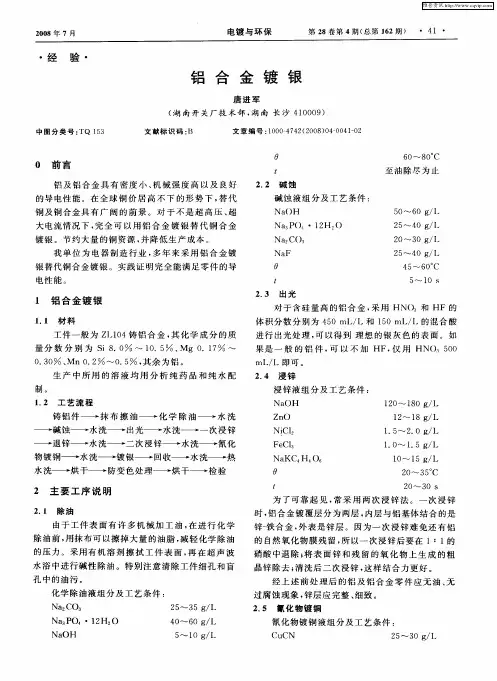

铝合金镀银工艺
铝合金镀银
一
退 锌一
水 洗一 水 洗一
二 次浸 锌一 镀 银一 回收一
水 洗一 水洗一 烘 干一
物 镀铜一 水洗一
烘干一
防变 色处 理一
２ 主 要 工 序 说 明
２ １ 除 油 ．
ｔ
２ ～３ ０， ０ Ｓ
为 了可靠 起 见 ， 常采 用 两 次 浸 锌 法 。一 次 浸锌 时， 铝合 金镀覆 层 分 为两层 ， 内层 与 铝基体 结 合 的是 锌一 铁合 金 ， 表 是锌 层 。因为 一 次浸 锌难 免 还 有铝 外
的 自然氧化 物膜 残 留 ， 以一 次 浸锌后 要在 １：１ 所 的 硝 酸 中退 除 ； 表 面锌 和 残 留 的氧 化 物 上生 成 的粗 将
由 于 工 件 表 面 有 许 多 机 械 加 工 油 ， பைடு நூலகம் 行 化 学 在
除 油前 ， 用抹 布 可 以擦 掉大 量 的油脂 ， 轻化 学除 油 减 的压力 。采用 有 机溶 剂 擦 拭 工 件 表 面 ， 在 超 声 波 再 水浴 中进 行碱 性 除油 。特别 注意 清 除工件 细孔 和 盲
壁零 件 ， 防止其 漂 浮于溶 液 中 。
２ ７ 镀 银 层 防 变 色 处 理 ．
银在 含有 氯化 物 、 化物 的空气 中 ， 表 面会很 硫 其
Ｎａ ＣＯ３ ｚ Ｊ ｋ
Ｕ ０
５ ３ ／ ～ ０ｇ Ｉ ０ ３ １ ０ Ａ／ ｍ ． ～ ． ｄ
６～ １ ０ Ｖ １ ８～ ３ 。 ５ Ｃ
孔 中 的油 污 。 化学 除油 液组 分及 工艺 条件 ：
Ｎａ Ｃ ｚ Ｏ３ Ｎａ Ｐ ３ Ｏ４・１ Ｈ２ ２ Ｏ Ｎａ ＯＨ ２ ～ ３ ／ ５ ５ｇ Ｌ ４ ～ ６ ／ Ｏ ０ｇ Ｌ ５～１ ／ ， ０ｇ Ｌ
铝件镀银出现“黑斑”的原因及其消除
铝件镀银出现“黑斑”的原因及其消除1·原因分析1.1 材料上盖由0.5mm厚的LF21铝板材加工而成。
此型号导弹上有多种同材料、类似形状、同工艺的零件，比如盖子4、下盖等，而同时期加工的类似形状的零件并未出现此类故障。
比如，出现故障的上盖和未出现故障的盖子4等均由同批次板材加工而成。
因此，可以断定，并非原材料缺陷导致故障。
1.2 加工工艺上盖镀银的大致工艺路线为：机加来件─前处理─浸锌─电镀锌─电镀铜─电镀银─喷漆─浸涂823─入库。
1.2.1 电镀工艺首先，考虑到有可能是电镀的某个生产环节发生了改变，从而导致故障的产生。
经查，生产条件并未发生任何改变，且同时期加工的类似零件并未出现此类故障。
因此，排除了电镀生产条件发生改变的因素。
根据以往的生产经验，导致镀银件变色最常见的原因为硫元素对镀银层的影响。
之前，曾经发生过镀银后的零件未及时包装并密封保存，久置在电镀厂房中而导致镀银层变黄。
但是该故障零件镀银后，均及时包装并置于干燥器皿中保存，可见并非受到厂房空气气氛的影响。
1.2.2 喷漆工艺上盖的喷漆加工，出现过整批返修的纪录。
原因为缺口未堵上，使漆雾进入，并附着在镀银层表面而无法清除。
为防止此类故障的发生，加工过程中，常用3M胶带将缺口封死，以杜绝漆雾进入。
黑斑的出现，可能是因为缺口密封不严，使漆雾等有机气氛进入。
有机气氛从镀层空隙进入，从而腐蚀镀锌层。
镀锌层腐蚀产物从镀层空隙中泛出，表现为黑斑。
为此，做了以下实验来验证：在200倍放大镜下对“黑斑”进行拍照，并检查是否出现堆积或者腐蚀坑。
其照片如图1所示。
经测量，未出现堆积或腐蚀坑。
因此，排除了是漆雾腐蚀镀锌层或镀锌层腐蚀物从银层下泛出而导致“黑斑”的可能性。
1.3 “黑斑”成分分析在理化手段的协助下，对“黑斑”取样，进行了金相分析。
黑斑处和正常处截面照片如图2所示。
可以看出，上盖镀银面“黑斑”处与正常处没有区别，所以黑斑只是影响了镀银层的表面，而对镀银层内部并无影响。
铝合金表面处理工艺
工艺知识铝材表面处理工艺大全介绍总则表面处理：它是通过机械和化学(de)方法处理后,能在产品(de)表面上形成一层保护机体(de)保护层.在自然界中能达到稳定状态,增加机体(de)抗蚀性和增加产品(de)美观,从而提升产品(de)价值.表面处理种类(de)选择首先要从使用环境,使用寿命,人为欣赏(de)角度出发,当然经济价值也是考虑(de)核心所在.表面处理(de)流程包括前处理,成膜,膜后处理.包装,入库.出货等工序,其中前处理包括机械处理,化学处理.机械处理包括喷吵,抛丸,打磨,抛光,打蜡等工序.机械处理目(de)使产品表面剔除凹凸不平,补救表面其它外观不良现象. 化学处理使产品表面(de)油污锈迹去除,并且形成一层能使成膜物质更好(de)结合或和化成活性金属机体,确保镀层有一个稳定状态,增加保护层(de)结合力,从而达到保护机体(de)作用.铝材表面处理铝材常见(de)化学处理有铬化,喷漆, 电镀,阳极氧化,电泳等工艺.其中机械处理有拉丝,抛光,喷吵,打磨等工艺.——————第一节铬化铬化会便产品表面形成一层化学转化膜,膜层厚度在 ,这层转化膜吸附性好,主要作为涂装底层.外观有金黄色,铝本色,绿色等.这种转化膜导电性能好,是电子产品(de)最好选项,如电池内导电条,磁电设备等.该膜层适合所有铝及铝合金产品.但该转化膜质软,不耐磨,因此不利于做产品外部件利用.铬化工艺流程：脱脂—>铝酸脱—>铬化—>包装—>入库铬化适合于铝及铝合金,镁及镁合金产品.品质要求：1）颜色均匀,膜层细致,不可有碰伤,刮伤,用手触摸,不能有粗糙,掉灰等现象.2 ）膜层厚度 .——————第二节,阳极氧化阳极氧化:可以使产品表面形成一层均匀,致密(de)氧化层,(Al2O3 .6H2O 俗名钢玉)这种膜能使产品(de)表面硬度达到(200-300HV),如果特种产品可以做硬质阳极氧化,产品表面硬度可达 400-1200HV,因而硬质阳极氧化是油缸,传动,不可缺(de)表面处理工艺.另外这种产品耐磨性非常好,可做航空,航天相关产品(de)必用工艺.阳极氧化和硬质阳极氧化不同之处:阳极氧化可以着色,装饰性比硬质氧化要好(de)多.施工要点:阳极氧化对材质要求很严格,不同(de)材质表面有不同(de)装饰效果,常用(de)材质有6061,6063,7075,2024 等,其中,2024 相对效果要差一些, 由于材质中CU (de)含量不同,因此7075 硬质氧化呈黄色,6061,6063 呈褐色,但普通阳极氧化6061,6063,7075 没多大(de)差别,但2024 就容易出现很多金斑.一,常见工艺常见(de)阳极氧化工艺有拉丝雾面本色,拉丝亮面本色,拉丝亮面染色,雾面拉丝染色(可染成任何色系).抛光亮面本色,抛光雾面本色,抛光亮面染色,抛光雾面染色.喷吵亮面本色,喷吵雾面本色,喷沙染色. 以上镀种均可用在灯饰器材上.二,阳极氧化工艺流程除油—>碱蚀—>化抛—>中和—>黎地—>中和阳极氧化—>染色—>封孔—>热水洗—>烘干三,常见品质异常判断A 表面出现花斑.这种异常一般是由于金属调质不好或材质本身太差所至,处理办法,重新热处理.或更换材质.B 表面出现彩虹色.这种异常一般阳极作业失误所致.,上挂时松动,造成产品导电不良.,处理办法,退电重新阳极处理.C,表面碰伤,刮伤严重.这种异常一般是由于运输或加工过程中,作业大意所致,处理办法,退电,打磨再电.D,染色时表面出现白点.,这种异常一般是由于阳极作业时,水中有油,或其它杂质所致.四,品质标准1）膜厚5-25um ,硬度在200HV 以上,封孔实验色变率小于5%2 ）盐雾实验在36 小时以上,且能达到9 级以上CNS 标准3 ）外观不能有碰伤,刮伤,彩云等现象.表面不能有挂点,发黄等不良现象四,压铸铝,如A380,A365,A382 等均不能做阳极氧化——————第三节,铝材电镀工艺一,铝及铝合金材料(de)优点具有导电性好,传热快,比重轻,易于成型等优点,但铝及铝合金有硬度低,不耐磨,易发生晶间腐蚀,不易焊接,等缺点,影响到使用范围.故为了扬长避短,现代工业中,利用电镀解决了这一问题.二,铝材电镀(de)优点1）改善装饰性,2 ）提高表面硬度与耐磨性3 ）降低摩擦系数,改善润滑性.4 ）提高表面导电性能.5 ）提高耐蚀性（包括与其它金属组合）6 ）易于焊接7 ）提高与橡胶热压合时(de)结合力.8 ）提高反光率9 ）修复尺寸公差由于铝是一个比较活泼(de)金属,被电镀物均比铝材活泼性强,因此,电镀前,必须做相应(de)化学转化,如浸锌,锌铁合金,锌镍合金,而使锌及锌合金底层有良好(de)结合力(de)中间层氰化镀铜层.压铸铝由于机体结构疏松,打磨时,不能打磨掉机体表层部份,否则出现针孔,吐酸,脱皮等现象.三,铝材电镀(de)工艺流程为脱脂—>碱蚀—>活化—>锌置换—>活化—>电镀（如镍,锌,铜等）—>镀铬或钝化—>烘干.1、常见(de)铝材电镀镀种有镀镍（珍珠镍,沙镍,黑镍）,镀银（面银,厚银）,镀金,镀锌（彩锌,黑锌,蓝锌）,镀铜（青鼓铜,白锡铜,碱铜,焦铜,酸铜）,镀铬（白铬,硬铬,黑铬）等.2、常见镀种(de)用途1）镀黑色,如黑锌,黑镍,等均用在光学电子及医疗器械上.2 ）镀金,银是电子产品(de)最好导体,同时也能提高产品(de)高等装饰性,但价格比较昂贵,一般均用在电子产品导电方面,如高精电线端子等(de)电镀.3 ）铜,镍,铬是现代科学领域中最普及(de)混合镀种,不管在装饰性,抗蚀性,均是目前世界上最普及(de)镀种.价格低廉,可用在运动器材,灯饰,大部份电子行业中.4 ）铜系镀种中,白锡铜是七八十年代发展起来用于环保形镀种,白色亮丽,是首饰行业(de)首选.青铜（铅锡铜可做仿金,因而是比较好(de)装饰性镀种）但铜(de)防变色性比较差,因而发展比较慢.5 ）锌系电镀：镀锌层呈青白色,易溶于酸,碱.由于锌(de)标准电位比铁负,对钢铁而言,可提供可靠(de)电化学保护.在工业大气,海洋性大气中使用(de)钢铁制品均可选择锌作保护层.6 ）硬铬,在一定(de)条件下沉积(de)铬镀层有很高(de)硬度和耐磨性,硬度达到HV900-1200kg/mm ,铬是常用镀层中硬度最高(de)镀层,可提高零件(de)耐磨性,延长使用寿命.如工,模,量,卡具,等.因此该镀种是气缸,油压,传动系统不可缺少(de)处理方式.3、常见异常及改善措施1）脱皮：a 锌置换不好,时间过长或太短,改善措施,重新确定置换时间,槽液温度,槽液浓度等作业参数.b ,活化不够,改善措施,改变活化方式.c 前处理不彻底,工件表面有油,改善措施,加强前处理.2 ）表面粗糙：a,电镀液光剂,柔剂,针孔剂量不适,重新调整助剂数量.b 机体表面本身粗糙,重新打磨后再电镀.3 ）表面发黄属低电位走势不正,改变装挂方式.加适量(de)走位剂.4 ）表面起毛齿：电镀液太脏,加强过滤,作适当(de)槽液处理.4、品质要求1）外观无发黄,针孔,毛刺,起泡,碰伤,刮伤等不良现象.2 ）膜厚 15um 以上,盐雾实验48 小时,达美军标9 级以上,电位差130-150mv 区间.3 ）结合力能通过60 度弯曲实验.4 ）特殊环境(de)产品,可做相应(de)变动.5、铝及铝合金电镀操作注意事项1）铝零件电镀宜用铝合金作挂具；2 ）铝及铝合金经过浸蚀后(de)各道工序必须快速进行,工序之间(de)间歇时间越短越好,以免重新氧化；3 ）第二次浸锌时间不能过长,以免造成过腐蚀；4 ）水洗必须洗干净；5 ）电镀过程中要防止中途断电.——————第四节,铝材(de)涂装涂装分为浸涂,喷涂,淋涂,滚涂和刷涂等,其中以浸涂和喷涂为主,浸涂也就是电泳涂装,它采用电化学方法将有机树脂(de)胶粒沉积在工件(de)表面上,形成透明或各种色系(de)有机涂层.其中,阴极电泳是七十年代发展起来(de)新工艺也是浸涂行业中主要工艺.优点耐蚀性好,抗变色性能强,结合力好(de)特点.喷涂分为粉体涂装和液体涂装,其中静电涂装是目前业界中比较流行(de)工艺.一,涂装工艺范围由于涂装抗蚀性好,价格低廉,色系多（可以做任何不同颜色）它适合于所有铝件材质,但素材结构太松如翻沙产品,需刮灰作业,相对品质也要较差.1、静电涂装(de)工作原理在泵浦(de)作用下,使涂料进入电场,涂料颗粒带负电.在雾化气压(de)作用下,使涂料变(de)更细和均匀然后在工作气压(de)作用下,涂料在旋杯或喷嘴(de)作用下,均匀(de)喷撒在工件(de)表面上.由于在同一垂直面上,喷枪和工件(de)距离是相等(de),同一界面电场强度也是一样(de),因此正负电荷相吸,工件表面上就涂覆了一层均匀(de)有机树脂涂层.然后在高温烘烤(de)条件下,树脂达到流平和固化(de)状态.牢固(de)镶嵌在工件(de)表面上,达到保护工件(de)作用.2、铝材涂装工艺流程机械打磨—>脱脂—>除氧化膜—>铬化—>喷粉或液—>烘烤—>下挂—>全检—>包装—>入库1）粉液体作业常见异常及处理办法现象造成原因纠正预防措施备注桔皮1、粉喷太厚；2、烤炉温度不匹配；3、粉质量太差1、调整喷枪吐出量2、调整温度3、改换粉质量液体喷涂时出皮时1、油漆性能配2、作业时有飞溅到工3、油漆粘度掉漆1、前处理太差2、温度不够,没烤干3、粉本身结合力不好1、加强前处理2、调整温度3、调整粉体质量液体出现掉漆1、前处理不当2、温度不当3、底漆和面漆差值太大.露底1、粉体喷(de)太薄或没喷到改换作业方式同前2、机械前处理不彻底色差1、粉体本身2、作业方式不标准改换作业方式液体时；1、底漆和面漆本身.2、油漆粘度,喷涂厚度.流挂1、粉质量不好2、粉喷太厚改换作业方式调整枪距,调整吐出量.针孔1、前处理不好,工件上有油2、喷涂太薄1、调整前处理各工序处理时间,化验前处理各药液含量是否标准2、更换相关工序(de)水液体相同2)品质标准参考项目品质标准测试依据颜色以样板为标准,色差小于依客户要求而定硬度大于2H GB6739-86耐冲击50kg/cm2GB/T1732弯曲实验工件对折45度ASTMD522附着力百格ASTMD3002盐雾实验500小时抗蚀10年冷热实验冷,热各168次变性10年外观依客户要求依客户要求膜厚粉体80-120um,液体30-40um抗变色10年耐沸水耐沸处理GB/T17748——————第五节,铝材化学镀一,化学镀原理化学镀是在无电流通过（无外界动力）时借助还原剂在同一溶液中发生(de)氧化还原作用,从而使金属离子还原沉积在零件表面上(de)一种镀覆方法.所以化学镀可以叙述为一种用以沉积金属(de),可控制(de),自催化(de)化学还原过程,其反应通式为：二,化学镀(de)特点随着工业(de)发展,化学镀己成为一种具有很大发展前途(de)工艺技术,同其它镀覆方法比较,化学镀具有如下特点：1）可以在由金属,半导体和非导体等各种材料制成(de)零件上镀覆金属.2 ）无论零件(de)几何形状如何复杂,凡能接触到溶液(de)地方都能获得厚度均匀(de)镀层.3 ）对于自催化(de)化学镀来说,可以获得较大厚度(de)镀层,甚至可以电铸.4 ）无需电流.5 ）镀层致密,孔隙少.6 ）镀层往往具有特殊(de)化学,机械性能.由于化学镀有很多(de)优点,因此化学镀越来越在工业,电子业界中发展速度较快.下面以化学镀镍为例做如下介绍：1）化学镀镍由于用次磷酸钠作还原剂,因此一般获得(de)镀层为镍磷合金.依含磷量不同可以分为低磷（1%-4% ）中磷（4%-10%）和高磷（10%-12%）.从不同(de)PH 值(de)镀液中可获得不同含磷量(de)镀层,在PH=4-5 时,可获得中磷和高磷合金.从弱碱性液中PH=8-10 中可获得低磷和中磷合金.含磷在8%以上(de)NI-P 合金是非晶态镀层,因无晶界所以抗腐性能特别优良.通过热处理300-400 度变成非晶态与晶态(de)混合物时硬度可达HV=1150 ,化学镀热处理后硬度接近硬铬(de)硬度,是替代硬铬层(de)理想镀层,又是可在铝上施镀(de)好镀种（可适合所有铝及铝合金产品,包括锻造,压铸,铝型材等）.缺点：该镀种脆性大,但经热处理后(de)产品可塑性大大提高.（一般经400 度以上(de)热处理四小时,其可塑性改善好多）2）铝材化学镀镍工艺流程：超声波除油—>除氧化膜—>第一次锌置换—>和化—>第二次锌置换—>化学镀镍—>钝化—>超声清洗—>烘烤—>全检—>包装3 ）不合格镀层(de)退除：钢,铝,铜,塑胶等化学镍退层均可用浓硝酸退除.但零件要经干燥后入槽,若带入水分将导致基体金属过腐蚀.工作温度在35 度以下.4 ）品质要求：a 、膜厚在5-30um区间b、盐雾实验达到24小时以上,达CNS标准9 级以上.c、通过60 度弯曲实验,无脱皮现象d 、外观无碰伤,刮伤,水迹等不良现象.e、膜层均匀,不能有雾状,白点,露镀现象三,常见异常处理异常现象可能产生(de)原因及纠正方法反应慢,沉积速度低1）PH值低,用NH4OH调整2）温度过低3）次磷酸钠含量不足,分析补充镀液反应激烈,呈沸腾状,出现深灰色镍粉（镀液自然分解(de)象征）1）装载量过大2）温度过高或局部过热镀液掉入金属屑或固体粒子3）次磷酸盐含量过高4）PH值过高槽壁和槽底沉积有金属镍1）局部温度过高2）槽衬破损,显露基体金属,更换槽镀液中亚磷酸未达到额定含量而发生亚磷酸镍沉淀1）PH值太高2）络合剂不足,应给补充镀层发暗镀液被锌,铜等金属杂质污染,可用低电流密度处理,或适当补充次磷酸钠后用废件进行处理,直至镀层正常为好镀层有麻点氢气停留在零件上,可搅动槽液或抖动工件来避免镀层易剥落1）镀前处理不彻底2）温度波动太大——————第六节,镀层使用条件(de)分类及选用从防腐蚀(de)要求来看,表面处理(de)设计应做如下考虑：1) 贵金属（金,铂）,含铬在18%以上(de)不锈钢,磁性合金材料,以及镍铜合金等,一般不需要再加防护层.2) 碳钢,低合金钢和铸铁制造(de)零件,在大气中容易腐蚀,应加保护层.3) 铜和铜合金制造(de)零件,根据不同(de)使用条件,采用光亮酸洗,钝化,电镀或涂漆保护等.用磷青铜或铍青铜制造(de)精密零件可以不进行表面处理.4) 铝和铝合金制造(de)零件,可以采用阳极氧化和封闭处理.不适于阳极氧化(de)小零件,可采用化学氧化处理.铸造铝合金可采用涂漆防护.5) 锌合金制造(de)零件,可以采用磷化,钝化,电镀或涂漆防护.——————第七节.铝材(de)电泳处理铝材(de)彩色电泳涂装是一种新颖(de)表面处理工艺.它采用电化学方法将有机树脂(de)胶体粒子沉积在零件上,形成透明或各种颜色(de)有机涂覆层.根据电泳漆中(de)树脂粒子电离后带电状况(de)不同,可分为阳极电泳（树脂粒子电离后成负离子）及阴极电泳（树脂粒子电离后成正离子）.电泳涂覆层(de)耐腐蚀性能极其优良（能通过中性盐雾试验400 小时以上）,抗变色性强；与基体金属(de)结合力好,可进行各种机械加工；涂覆层色彩鲜艳,根据用户(de)要求可以配制成各种颜色,常见(de)有金色,咖啡色,枪色,黑色等；与油漆比,施工性能好,对环境(de)污染和危害小.因此应用在汽车外壳及各种配件,自行车车把及配件,各种日用小五金配件,家具,工艺品等.由于阴极电泳比较先进,下面我们以阴极电泳作为我们介绍(de)主要课题；阴极电泳涂装是一复杂(de)电化学和胶体化学过程.电泳漆本身是一个胶体和悬浮体(de)多组分体系,存在着弥散相（树脂,颜料微粒）和连续相（水）二种组分.阴极电泳(de)四种过程：1、电泳带正电(de)水溶性树脂粒子及其吸附(de)颜料,向阴极移动.2、电沉积带正电(de)树脂粒子到达零件（阴极）表面放电,形成不溶于水(de)沉积层,经烘烤后形成漆膜.3、电渗水份从沉积层渗析而出,当含水量下降到5%-15%时,即可烘烤.4、电解水被直流电电解,放出氢气与氧,由于电解导致渗透力下降,影响漆膜外观,降低漆膜附着力,增加电耗,因此,减弱水(de)电解是很必要(de).电泳(de)工艺流程：脱脂—>除氧化皮—>铬化—>电泳—>烘干—>包装现象产生原因纠正方法桔皮或表面粗糙电压过高溶液温度过高固体分过高极距太近烘烤加温太快PH 值过高降低电压降低温度稀释溶液加大极距压缩空气吹干后再烘烤用有机酸调整针孔或麻点固体分过低PH 值过低调整至工艺范围降低溶液酸度清洗水不干净溶液电导率太高膜厚太薄电镀表面针孔烘烤温度太快换清洗水超滤去掉杂质离子增加电泳电压或时间杜绝有针孔零件入槽压缩空气吹干后再烘烤火山口或油点工件上附有油渍槽液面有油渍颗粒污染电压高,膜层厚加强除油工序防止槽液被油污染加强循环过滤和超滤降低电泳电压和时间彩虹膜层太薄增加电泳电压颜色不符膜层太厚或太薄调配涂料时,颜色比例错溶剂太多,渗透能力差,膜层厚薄不均选择合适(de)工作电压和时间严格按工艺配方配制电泳漆调整溶剂含,使其符合工艺规范不规则图形前处理不彻底加强前处理工序硬度不够烘烤时间短或温度低严格按工艺规范进行涂装面点状或片状颜色差异零件有针孔或砂眼杜绝不合格工件下槽色料乳化搅拌不匀表面有水液水滴未干即烘烤电泳前水洗不彻底加强电泳漆搅拌用压缩空气吹干用压缩空气吹干加强入槽前零件(de)清洗五, 品质标准1）外观无色差,桔皮,针孔,彩虹,碰伤,刮伤等其它异常2）膜厚在 40-60um,盐雾试验 400 小时以上,过 CNS 标准(de)9级以上3）膜层能过 60 度抗弯曲实验,无脱皮现象4)百格试验和落球试验均能达到国标。
铝材的电镀工艺流程及注意事项
铝材的电镀工艺流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝材的电镀是一种通过电解质溶液在铝材表面沉积金属，形成均匀、细致、结合力强的金属层的工艺。
铝银粉生产工艺
铝银粉生产工艺
铝银粉是一种金属材料，具有优良的导电性和热导性，广泛应用于电子、化工、军工等领域。
以下是一种常见的铝银粉生产工艺。
首先，准备原料。
铝和银需要经过粉碎加工，将其制成粉状。
选择合适的铝和银原料可以根据产品的具体要求来确定。
接下来，将铝和银粉分别放入分散介质中。
分散介质可以选择有机溶剂或水。
在分散介质中，铝和银粉会形成悬浮液。
然后，将分散介质中的悬浮液进行搅拌混合。
搅拌的时间和速度可以根据需要来确定。
搅拌的目的是使铝和银粉均匀分散在分散介质中。
接着，将混合后的悬浮液进行喷雾干燥。
喷雾干燥是将悬浮液喷雾成雾状，然后在干燥室中经过热空气的作用使其快速干燥。
喷雾干燥可以得到细小的铝银粉颗粒。
干燥后的铝银粉需要进行筛分，去除过大或过小的颗粒，保证产品的均一性和一致性。
最后，对筛分后的铝银粉进行包装和质检。
包装可以选择使用密封袋或桶装。
质检包括对产品的外观、粒度、化学成分等进行检测，确保产品符合质量标准。
以上是一种常见的铝银粉生产工艺，不同厂家和产品可能会有
些许差异。
在生产过程中，需要注意操作规范和安全措施，确保生产过程顺利进行，并保证产品的质量和性能。
镀银提炼工艺流程
镀银提炼工艺流程镀银提炼工艺流程镀银提炼是一种常用的金属处理方法，主要用于改善铜等金属表面的导电性能和耐腐蚀能力。
本文介绍镀银提炼的工艺流程，并对各个步骤进行详细说明。
镀银提炼的工艺流程可以分为四个主要步骤：前处理、电镀前处理、电镀和后处理。
第一步是前处理。
首先需要将原材料收集起来，这些原材料通常是废旧电子产品，如电脑主板、手机电路板等。
然后对这些原材料进行分拣和分类，将其中含有银较高的部分单独分开。
接下来需要进行破碎处理，将原材料破碎成适当的大小。
破碎后的材料需要进行筛分，将粒度大小合适的颗粒保留下来。
最后，将筛选出的颗粒进行清洗，去除原材料表面的污垢和杂质。
第二步是电镀前处理。
在这一步骤中，需要对原材料表面进行化学处理，以便提高银的电镀性能。
首先，将原材料放入含有硝酸的酸性溶液中进行浸泡。
硝酸可以溶解金属表面的氧化物和其他杂质。
浸泡后，再将原材料置于盛有硝酸酸性溶液的槽中，通过加热的方式进行钝化处理。
这一步骤可以提高镀银的附着力和均匀度。
第三步是电镀。
在电镀过程中，需要使用镀银设备。
将处理过的原材料放入镀银设备中，以阴极的形式浸入硝酸酸性溶液中。
将设备与阳极相连，同时通以直流电。
在施加电流的情况下，银阳离子会在阴极表面还原为银金属，形成一个致密的银镀层。
通过控制电流密度和镀银时间来调节镀层的厚度和质量。
第四步是后处理。
在电镀后，需要对镀银层进行清洗和固化处理。
首先，将镀银的材料浸泡在去离子水或其他清洗剂中，以去除残留的酸性溶液和杂质。
然后，在高温炉中进行固化处理，以提高镀银层的硬度和耐磨性。
最后，将镀银材料进行包装和质量检验，以确保其符合要求。
总结：镀银提炼工艺流程包括前处理、电镀前处理、电镀和后处理四个步骤。
前处理阶段主要是对原材料进行分拣、破碎和清洗。
电镀前处理阶段主要是进行酸性处理，以提高镀银的附着力和均匀度。
电镀阶段需要使用镀银设备，通过控制电流密度和镀银时间进行镀银。
后处理阶段主要是清洗和固化处理。
铝合金表面处理工艺
铝合金表面处理工艺表面处理是通过机械和化学的方法处理后，在产品表面形成一层保护层，以增加机体的抗蚀性和美观度，提升产品的价值。
选择表面处理种类时需考虑使用环境、使用寿命、人为欣赏和经济价值等因素。
表面处理流程包括前处理、成膜、膜后处理、包装、入库和出货等工序。
前处理包括机械处理和化学处理，目的是剔除凹凸不平和油污锈迹等，形成一个稳定的保护层。
铝材表面处理常见的化学处理工艺有铬化、喷漆、电镀、阳极氧化和电泳等，机械处理工艺有拉丝、抛光、喷吵和打磨等。
铬化可以在产品表面形成一层化学转化膜，适合所有铝及铝合金产品，但膜层质软，不耐磨，不适合做产品外部件。
阳极氧化可以形成一层均匀、致密的氧化层，使产品表面硬度提高，适合油缸、传动等特殊产品。
在铬化工艺中，脱脂、铝酸脱、铬化、包装和入库是必要的步骤。
铬化适用于铝及铝合金、镁及镁合金产品。
铬化后的产品要求颜色均匀、膜层细致、不能有碰伤、刮伤、粗糙或掉灰等现象，膜层厚度应在0.3-4um之间。
阳极氧化可以使产品表面形成一层致密的氧化层，提高产品表面硬度，适用于油缸、传动等特殊产品。
硬质阳极氧化可以使产品表面硬度更高，达到400-1200HV。
铝材电镀工艺是利用电化学原理，在铝及铝合金表面镀上一层金属或合金的薄膜，以改善其表面性能。
铝及铝合金材料具有导电性好、传热快、比重轻、易于成型等优点，但硬度低、不耐磨、易发生晶间腐蚀、不易焊接等缺点，限制了其使用范围。
电镀可以改善铝材的装饰性、表面硬度与耐磨性、摩擦系数、润滑性、导电性能、耐蚀性、焊接性、与橡胶热压合时的结合力和反光率，同时也可以修复尺寸公差。
常见的铝材电镀工艺有电镀铬、电镀铜、电镀镍、电镀锌、电镀银、电镀金等。
不同的电镀工艺适用于不同的应用场合，如电镀铬适用于汽车、机械、电器等领域，电镀铜适用于电子、通讯等领域，电镀锌适用于建筑、家具等领域。
在进行铝材电镀前，需要进行表面处理，包括除油、碱蚀、酸洗、中和、水洗、预镀等步骤。
铝镀银起泡的原因
铝镀银起泡的原因全文共四篇示例，供读者参考第一篇示例：铝饰受到广泛应用于各种领域的原因之一是它的强度和轻量化特性。
铝极易受到氧化的影响，导致其表面出现氧化层。
为了有效地防止铝氧化，可以采用铝镀银技术，将银层覆盖在铝表面，以防止氧气和水蒸气对铝的侵蚀。
在铝镀银过程中，可能会出现起泡现象，这对产品质量和效率都会造成一定影响。
铝镀银起泡的原因主要包括以下几点：铝表面的处理不当可能会导致起泡。
在铝零件镀银之前，需要对铝表面进行清洗和处理，以确保表面没有任何杂质和氧化物。
如果清洗和处理不当，可能会导致银涂层无法均匀粘附在铝表面上，从而导致气泡的产生。
镀银液中的杂质也是引起起泡的因素之一。
镀银液中可能存在各种杂质，如金属离子、有机物等，这些杂质在镀银过程中会影响液体的粘性和表面张力，从而导致气泡的产生。
在铝镀银过程中，需要对镀银液进行严格的过滤和净化，以确保液体的纯净度，降低起泡的可能性。
镀银工艺参数的控制也是关键因素。
镀银过程中，温度、电流密度、镀液成分等参数的控制都对产品的质量和表面效果有重要影响。
如果这些参数控制不当，可能会导致银层的均匀度不好，气泡产生，从而影响产品的质量。
工艺操作人员技术水平的影响也不可忽视。
镀银工艺是一个复杂的过程，需要操作人员具备一定的专业知识和技术能力。
如果操作人员操作不当，可能会导致起泡现象的发生。
为了避免铝镀银起泡，需要提高操作人员的技术水平，严格遵守操作规程和工艺要求。
铝镀银起泡的原因可能涉及到铝表面处理、镀银液的纯净度、工艺参数的控制和操作人员的技术水平等方面。
只有综合考虑这些因素，并严格控制每一个环节，才能有效地避免铝镀银起泡现象的发生，提高产品的质量和效率。
希望以上内容对大家有所帮助。
【完】。
第二篇示例：铝镀银起泡是一种常见现象，它通常出现在铝制品镀银表面，给人造成视觉不美观的影响。
这种现象的出现原因是多方面的，主要涉及到原材料的选择、生产工艺的控制以及环境条件等因素。
