影像测量仪与工具显微镜的差别
手动影像测量仪：手动影像测量仪的结构组成和工作原理
手动影像测量仪：手动影像测量仪的结构组成和工作原理手动影像测量仪是一种高精度的测量工具，常用于工程测量、工业生产、科学研究等领域。
其结构组成主要包括镜头、CCD传感器、显微镜、测量软件等。
下面将详细介绍手动影像测量仪的结构组成和工作原理。
手动影像测量仪的结构组成1. 镜头在手动影像测量仪中，镜头是起到成像作用的核心部件。
其主要作用是调节物体与CCD传感器之间的距离和角度，以便获得清晰的影像。
常用的镜头包括放大镜、目镜等。
2. CCD传感器CCD传感器是测量物体的核心部件。
其主要作用是将物体影像转换为数字信号，便于后续的数字处理。
在手动影像测量仪中，CCD传感器的像素数越多、灵敏度越高，可以获得更精确的影像数据。
3. 显微镜手动影像测量仪中，显微镜是一种光学系统，通常与CCD传感器配合使用。
其主要作用是将被测物体的图像放大至适合CCD传感器捕捉的大小，并增强成像效果。
显微镜通常包括物镜、目镜和调焦装置。
4. 测量软件测量软件是手动影像测量仪的核心部件。
其主要作用是处理影像数据，并输出测量结果。
测量软件包括数据采集、数据处理、数据输出等多个模块，可以根据测量需要进行灵活的配置。
手动影像测量仪的工作原理手动影像测量仪的工作原理主要包括镜头成像、CCD传感器采集、数字信号处理、测量计算等过程。
下面将详细介绍其工作流程。
1. 镜头成像在手动影像测量仪中，镜头接收到输入光线，将其调节成对物体的成像光线。
成像光线经过精密的光学系统聚焦到CCD传感器上，形成清晰的影像。
2. CCD传感器采集CCD传感器是将光电信号转化为数字信号的核心部件。
在手动影像测量仪中，CCD传感器接收到经过镜头成像后的影像，将其转换为数字信号，并通过数字接口输出给测量软件。
3. 数字信号处理数字信号处理是手动影像测量仪的重要环节。
测量软件接收到数字信号后，可以对其进行处理，如图像增强、颜色校正、去噪等，以便更准确地提取影像特征和测量目标。

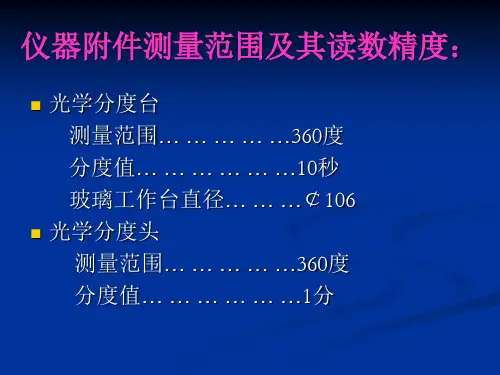

万能工具显微镜的三种测量方法
光学分度台 测量范围… … … … …360度 分度值… … … … … …10秒 玻璃工作台直径… … …￠106
光学分度头 测量范围… … … … …360度 分度值… … … … … …1分
光学定位器
测头直径… … … … … … … … ￠3±0.1毫米 测头直径的检定极限误差… …不大于0.0005毫米 测量力… … … … … … … … … 10±2克 最大测量深度… … … … … … …15毫米 顶针架
向下3毫米 最大承载量 … … … … 40公斤
仪器测量精度
在满足仪器所规定的温度要求的条件下，仪器 有如下保证：
X、Y坐标 用玻璃毫米分划尺进行检定时，仪器的最大不
准确度： 仪器的分划尺不做修正时 X 不大于0.0035毫米
Y 不大于0.0025毫米
仪器的分划尺按
X 不大于0.0025毫米
用双像目镜瞄准圆孔1，
通过移动两滑台，直
至两分开的圆孔影像
1a完全重合为1b，作
X、Y读数；然后用同
图7
样的方法对孔2进行瞄
准和读数
两孔中心距C按下式ቤተ መጻሕፍቲ ባይዱ 算：
C=√CX2+CY2 CX2—两次X读数之差，
单位毫米；
CY2 —两次Y读数之差，
单位毫米。
图7
（二）轴切法测量
轴切法适用于测量螺纹的各项参数、圆 柱直径和圆锥锥度等，也可用于测量一般 的长度和角度。与影像法所不同的仅是轴 切法用米字线分划板上的四根平行线中的 相应线对准与被测表面接触的测量刀上的 刻线来代替影像法对工件轮廓的直线瞄准， 而在其他的测量步序上则无很大区别，应 用中可参照影像法相同的测量项目的测量 方法。

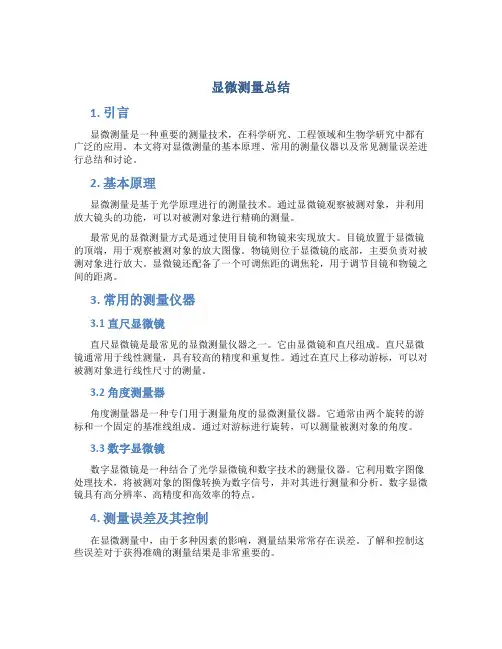

显微测量总结
显微测量总结1. 引言显微测量是一种重要的测量技术，在科学研究、工程领域和生物学研究中都有广泛的应用。
本文将对显微测量的基本原理、常用的测量仪器以及常见测量误差进行总结和讨论。
2. 基本原理显微测量是基于光学原理进行的测量技术。
通过显微镜观察被测对象，并利用放大镜头的功能，可以对被测对象进行精确的测量。
最常见的显微测量方式是通过使用目镜和物镜来实现放大。
目镜放置于显微镜的顶端，用于观察被测对象的放大图像。
物镜则位于显微镜的底部，主要负责对被测对象进行放大。
显微镜还配备了一个可调焦距的调焦轮，用于调节目镜和物镜之间的距离。
3. 常用的测量仪器3.1 直尺显微镜直尺显微镜是最常见的显微测量仪器之一。
它由显微镜和直尺组成。
直尺显微镜通常用于线性测量，具有较高的精度和重复性。
通过在直尺上移动游标，可以对被测对象进行线性尺寸的测量。
3.2 角度测量器角度测量器是一种专门用于测量角度的显微测量仪器。
它通常由两个旋转的游标和一个固定的基准线组成。
通过对游标进行旋转，可以测量被测对象的角度。
3.3 数字显微镜数字显微镜是一种结合了光学显微镜和数字技术的测量仪器。
它利用数字图像处理技术，将被测对象的图像转换为数字信号，并对其进行测量和分析。
数字显微镜具有高分辨率、高精度和高效率的特点。
4. 测量误差及其控制在显微测量中，由于多种因素的影响，测量结果常常存在误差。
了解和控制这些误差对于获得准确的测量结果是非常重要的。
常见的测量误差包括人为误差、系统误差和环境误差。
人为误差可以通过提高操作人员的技术水平和严格遵守操作规程来减小。
系统误差主要来自仪器的误差和偏差，可以通过校准和调整仪器来减小。
环境误差来自于环境因素，如温度、湿度等，可以通过控制环境条件来减小。
此外，在显微测量中还需要考虑到对被测对象的观察角度、放大倍数和测量位置的选择，以及对图像的处理和分析等因素对测量结果的影响。
5. 结论显微测量是一种重要的测量技术，可以在科学研究、工程领域和生物学研究中得到广泛应用。

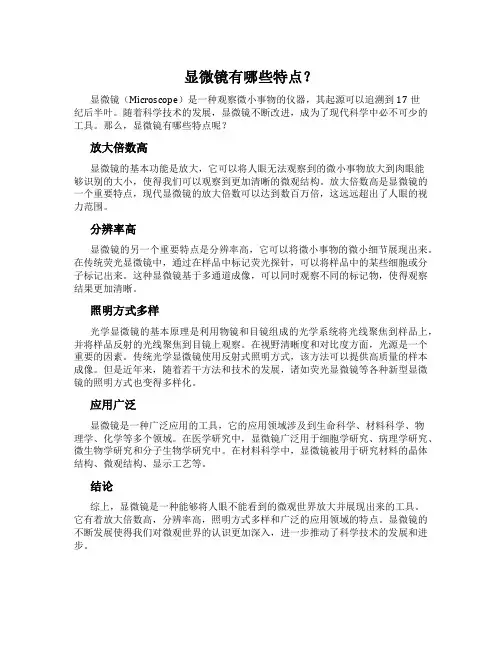

显微镜有哪些特点？
显微镜有哪些特点？显微镜（Microscope）是一种观察微小事物的仪器，其起源可以追溯到17世纪后半叶。
随着科学技术的发展，显微镜不断改进，成为了现代科学中必不可少的工具。
那么，显微镜有哪些特点呢？放大倍数高显微镜的基本功能是放大，它可以将人眼无法观察到的微小事物放大到肉眼能够识别的大小，使得我们可以观察到更加清晰的微观结构。
放大倍数高是显微镜的一个重要特点，现代显微镜的放大倍数可以达到数百万倍，这远远超出了人眼的视力范围。
分辨率高显微镜的另一个重要特点是分辨率高，它可以将微小事物的微小细节展现出来。
在传统荧光显微镜中，通过在样品中标记荧光探针，可以将样品中的某些细胞或分子标记出来。
这种显微镜基于多通道成像，可以同时观察不同的标记物，使得观察结果更加清晰。
照明方式多样光学显微镜的基本原理是利用物镜和目镜组成的光学系统将光线聚焦到样品上，并将样品反射的光线聚焦到目镜上观察。
在视野清晰度和对比度方面，光源是一个重要的因素。
传统光学显微镜使用反射式照明方式，该方法可以提供高质量的样本成像。
但是近年来，随着若干方法和技术的发展，诸如荧光显微镜等各种新型显微镜的照明方式也变得多样化。
应用广泛显微镜是一种广泛应用的工具，它的应用领域涉及到生命科学、材料科学、物理学、化学等多个领域。
在医学研究中，显微镜广泛用于细胞学研究、病理学研究、微生物学研究和分子生物学研究中。
在材料科学中，显微镜被用于研究材料的晶体结构、微观结构、显示工艺等。
结论综上，显微镜是一种能够将人眼不能看到的微观世界放大并展现出来的工具。
它有着放大倍数高，分辨率高，照明方式多样和广泛的应用领域的特点。
显微镜的不断发展使得我们对微观世界的认识更加深入，进一步推动了科学技术的发展和进步。

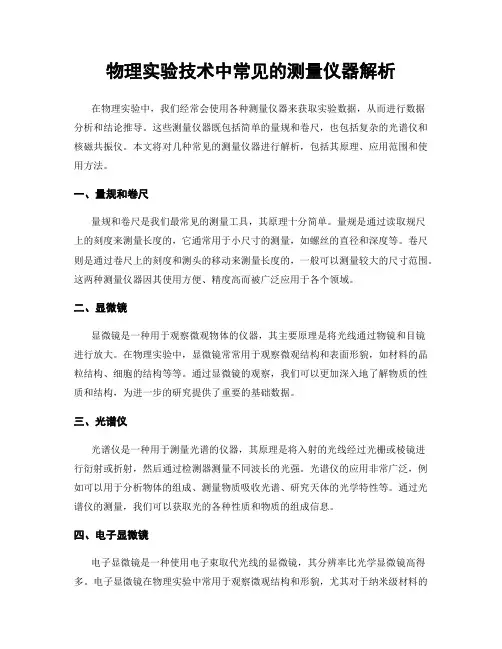

物理实验技术中常见的测量仪器解析
物理实验技术中常见的测量仪器解析在物理实验中，我们经常会使用各种测量仪器来获取实验数据，从而进行数据分析和结论推导。
这些测量仪器既包括简单的量规和卷尺，也包括复杂的光谱仪和核磁共振仪。
本文将对几种常见的测量仪器进行解析，包括其原理、应用范围和使用方法。
一、量规和卷尺量规和卷尺是我们最常见的测量工具，其原理十分简单。
量规是通过读取规尺上的刻度来测量长度的，它通常用于小尺寸的测量，如螺丝的直径和深度等。
卷尺则是通过卷尺上的刻度和测头的移动来测量长度的，一般可以测量较大的尺寸范围。
这两种测量仪器因其使用方便、精度高而被广泛应用于各个领域。
二、显微镜显微镜是一种用于观察微观物体的仪器，其主要原理是将光线通过物镜和目镜进行放大。
在物理实验中，显微镜常常用于观察微观结构和表面形貌，如材料的晶粒结构、细胞的结构等等。
通过显微镜的观察，我们可以更加深入地了解物质的性质和结构，为进一步的研究提供了重要的基础数据。
三、光谱仪光谱仪是一种用于测量光谱的仪器，其原理是将入射的光线经过光栅或棱镜进行衍射或折射，然后通过检测器测量不同波长的光强。
光谱仪的应用非常广泛，例如可以用于分析物体的组成、测量物质吸收光谱、研究天体的光学特性等。
通过光谱仪的测量，我们可以获取光的各种性质和物质的组成信息。
四、电子显微镜电子显微镜是一种使用电子束取代光线的显微镜，其分辨率比光学显微镜高得多。
电子显微镜在物理实验中常用于观察微观结构和形貌，尤其对于纳米级材料的研究具有重要意义。
电子显微镜的原理是通过电子束与样品交互作用，然后使用透射电子或扫描电子来观察样品的形貌和结构。
电子显微镜的应用广泛，如材料科学、生物学、化学等领域。
五、核磁共振仪核磁共振仪是一种用于研究物质的结构和性质的仪器，其原理是利用核磁共振现象。
核磁共振仪可以测量样品中不同核自旋的共振频率，从而获取样品的结构和组成信息。
核磁共振仪在化学、生物、医学等领域有着广泛的应用，如用于分析化合物的结构、研究生物分子的动态过程等。

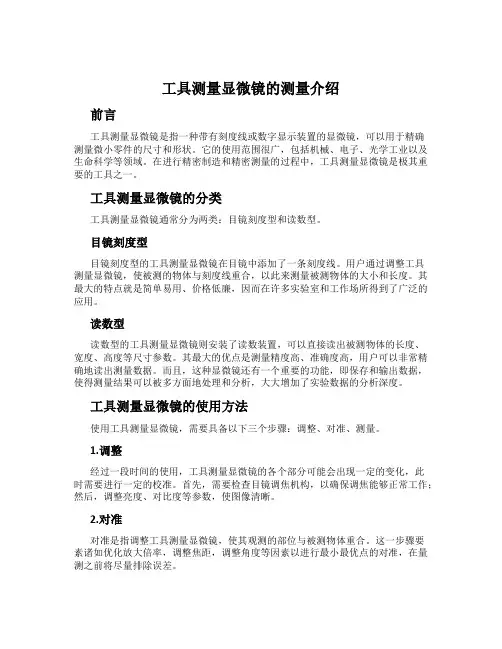

工具测量显微镜的测量介绍
工具测量显微镜的测量介绍前言工具测量显微镜是指一种带有刻度线或数字显示装置的显微镜，可以用于精确测量微小零件的尺寸和形状。
它的使用范围很广，包括机械、电子、光学工业以及生命科学等领域。
在进行精密制造和精密测量的过程中，工具测量显微镜是极其重要的工具之一。
工具测量显微镜的分类工具测量显微镜通常分为两类：目镜刻度型和读数型。
目镜刻度型目镜刻度型的工具测量显微镜在目镜中添加了一条刻度线。
用户通过调整工具测量显微镜，使被测的物体与刻度线重合，以此来测量被测物体的大小和长度。
其最大的特点就是简单易用、价格低廉，因而在许多实验室和工作场所得到了广泛的应用。
读数型读数型的工具测量显微镜则安装了读数装置，可以直接读出被测物体的长度、宽度、高度等尺寸参数。
其最大的优点是测量精度高、准确度高，用户可以非常精确地读出测量数据。
而且，这种显微镜还有一个重要的功能，即保存和输出数据，使得测量结果可以被多方面地处理和分析，大大增加了实验数据的分析深度。
工具测量显微镜的使用方法使用工具测量显微镜，需要具备以下三个步骤：调整、对准、测量。
1.调整经过一段时间的使用，工具测量显微镜的各个部分可能会出现一定的变化，此时需要进行一定的校准。
首先，需要检查目镜调焦机构，以确保调焦能够正常工作；然后，调整亮度、对比度等参数，使图像清晰。
2.对准对准是指调整工具测量显微镜，使其观测的部位与被测物体重合。
这一步骤要素诸如优化放大倍率，调整焦距，调整角度等因素以进行最小最优点的对准，在量测之前将尽量排除误差。
3.测量测量是工具测量显微镜使用的最重要的部分。
在测量时，需要找到被测物体的最小点，在点上放置梭形部位，以获得最小测量值。
通常情况下，梭形部位的尺寸都已经排除了影响因素，使得测量结果更加准确。
工具测量显微镜的注意事项使用工具测量显微镜时候，需要注意以下几点：1.测量前后需要对显微镜进行彻底清洁显微镜使用后需要清洁，以消除引起误差的杂质，同时，在使用前还需要再次检查一下显微镜的清洁情况。
显微测量的基本原理
显微测量的基本原理显微测量是利用显微镜和测量仪器进行精密测量的一种方法。
它的基本原理是利用显微镜对被测量对象进行放大观察，然后通过测量仪器对放大后的图像进行测量，从而获得精确的测量结果。
首先，显微镜的放大作用是显微测量的基础。
显微镜通过透镜或反射镜将被测量物体的微小细节放大，使其能够被肉眼观察到。
这样，我们可以在显微镜下清晰地看到被测量物体的微小细节，从而对其进行精确的测量。
通常，显微镜的放大倍数可以达到数百倍甚至数千倍，对微小物体的观察和测量提供了极大的便利。
其次，测量仪器的使用是显微测量的关键。
一般来说，显微测量常用的测量仪器有光学投影仪、显微镜测微眼镜、测微目镜、数字显微镜等。
这些测量仪器可以通过镜头或激光等技术将被测量物体的放大图像投射到标尺或刻度盘上，以实现对被测量物体的直接测量。
同时，测量仪器还可以配备各种测头、卡尺、刀尺等测量配件，以满足不同大小、形状、材质的被测量物体的需求。
显微镜放大观察和测量仪器测量成像是显微测量的基本原理，下面我们来详细介绍一下这两个方面的内容。
首先是显微镜对被测量物体进行放大观察。
在显微镜下，通过目镜、物镜和光源等组件，可以使被测量物体的细节区域被放大并且明晰可见。
目镜和物镜的组合放大倍数确定了显微镜的总放大倍数，而光源的调节和干净的镜片表面则直接影响了成像的清晰度。
其次是测量仪器对放大后的图像进行测量。
在显微镜显微观察到的被测物体图像，可以通过投影仪或数字化摄像头等仪器成像投射到测量仪器的测量范围内。
在测量范围内，可以通过读数器、观察器等组件进行直接观察和测量。
通过观察被测物体的图像，可以确定被测物体的尺寸、形状、表面粗糙度等参数。
总的来说，显微测量的基本原理是通过显微镜放大观察和测量仪器测量成像相结合，对被测量物体进行精密测量。
这种方法可以有效地提高测量精度和稳定性，广泛应用于工业制造、科学研究、生物医学等领域。
通过显微测量，我们可以更加准确地了解被测量对象的各项参数，为科研实验和生产制造提供重要的依据。
浅谈万能工具显微镜测量技术
浅谈万能工具显微镜测量技术万能工具显微镜用途很广，它以影像法轴切法、接触法和干涉法按平面直角坐标，极坐标及圆柱坐标精确地测量长度和角度，并可检验复杂的几何形状，是常用的一种光学计量仪器。
通过文章对工具显微镜的测量技术作一简单介绍。
标签：万能工具显微镜；测量方法；瞄准引言万能工具显微镜一般是通过主显微镜瞄准工件影像进行测量的，它以影像法轴切法、接触法和干涉法按平面直角坐标，极坐标及圆柱坐标精确地测量长度和角度，并可检验复杂的几何形状，是常用的一种光学计量仪器。
其工作原理是：将测件置于照明系统中，通过带有正象棱镜的中央显微镜，经物镜放大，将影像显于目镜分划板上使与目镜分划板上的各标记进行瞄准定位，最后借助于纵横向读数系统，确定两次定位的坐标位置，从而达到测量的目的。
1 仪器的正确使用及测量前的准备工作1.1 测量前检查仪器是否处于正常工作状态1.2 测量方法的选择分析测量特点。
运用测量原理，选择测量基准及瞄准方式，根据适当的测量条件及测量误差的分析而确定测量方法，以保证制造出质量合格的零件及產品。
测量方法还得讲究效益、降低成本。
1.3 测件清洗把测件的基准和被检的点、棱边、面、孔、圆弧等上的毛刺、铁屑及油污清洗干净。
1.4 测件恒温测件和仪器应同在20℃情况下才能进行测量，应当恒温在20℃±1℃的范围内，否则就有误差。
温度不同时，所引起的误差可用下列公式计算：△L=L〔？琢p（Tp-20）-？琢n（Tn-20）〕式中：△L为测件与基准件线膨胀系数不同且不同一温度测量而引起的测量误差。
？琢p和Tp为测件的线膨胀系数和温度。
？琢n和Tn为基准件的线膨胀系数和温度。
假如测件与基准件温度相同，则公式可简化成：△L=L（？琢p-？琢n）（T-20）也可以根据上述公式反过来确定测件应恒温到什么程度。
1.5 测量需要的专用工具应事先准备好，如芯棒、量棒、刀口尺、平尺、垫铁及各种扳手等。
1.6 选择物镜倍率1.6.1 按测件制造公差的大小而选用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影像测量仪与工具显微镜的差别
最近发现很多的客户都给我们亿辉光电的客服部电话。
问影像测量仪与工具显微镜测量仪器有什么差别。
下面，就由亿辉光电技术部人员为大家整理和分享影像测量仪与工具显微镜的差别。
东莞市亿辉光电科技有限公司成立于2003年，是一家集精密检测设备研发、生产、销售为一体的高新技术企业。
随着科学技术的发展，亿辉光电全自动影像测量仪等精密仪器也发展到一个更高领域。
影像测量仪是基于机器视觉的自动边缘提取、自动理匹、自动对焦、测量合成、影像合成等人工智能技术，具有点哪走哪自动测量、CNC走位自动测量、自动学习批量测量的功能，影像地图目标指引，全视场鹰眼放大等优异的功能。
同时，基于机器视觉与微米精确控制下的自动对焦过程，可以满足清晰影像下辅助测量需要，亦可加入触点测头完成坐标测量。
支持空间坐标旋转的优异软件性能，可在工件随意放置或使用夹具的情况下进行批量测量与SPC结果分类。
工具显微镜又称工具制造用显微镜，是一种工具制造时所用高精度的二次元坐标测量仪。
它是利用光学原理将工件成像经物镜投射至目镜，即借着光线将工件放大成虚像，再利用装物台与目镜网线等辅助，以作为尺寸、角度和形状等测量工作，可作为检验非金属光泽的工件表面。
此种仪器在立柱上装有一显微镜，放大倍率从10倍至100倍间等数种倍率，工具显微镜的测量系统光源 ( 灯炮 ) 通电后，光线依次经过二个透镜滤热镜 ( 片 )、镜径薄膜、透镜、反射镜、装物台、物镜、反射镜、目镜等，工件与物镜间的距离，随着放大倍率和工件厚薄，可利用对焦旋钮调至理想位置。
影像测量仪与工具显微镜的差别
在测量精度方面：工具显微镜精度比影像仪高。
正常工具显微镜的精度是1+L/100um，而影像测量仪一般是3+L/200um。
在测量行程方面：工具显微镜由于光学构造的关系行程较小。
据我了解，目前最大的也都是在300*200mm左右，而影像仪目前1米多行程的都可以做到。
在功能方面: 工具显微镜功能较简单，操作也比较麻烦，如报表的处理，CAD图形的转换等等。
而影像仪使用相对比较人性化，操作方便直观。
在效率方面: 工具显微镜不能实现全自动测量，操作人员眼睛经常需要对准显微镜目镜进行分析测量，眼睛容易产生疲劳。
而影像测量仪可以实现全自动批量检测，直接连接电脑，结合软件进行测量，大大减轻操作者眼睛的压力，大大提高了检测的效率。
（网络转载，亿辉分享）。
