【化学】初三化学化学图像题汇编专项训练及答案
【化学】初三化学化学图像题汇编专项训练及答案一、中考化学图像题汇编1．下列相关量的变化与图像相符的是（）A．将氢氧化钠液体滴入稀盐酸中B．铁丝在氧气中燃烧C．电解水通电一段时间后D．向氢氧化钾和氯化钡混合溶液中滴入足量稀硫酸【来源】2019年陕西省宝鸡市岐山县中考一模化学试题【答案】A【解析】【详解】A.盐酸的pH小于7,滴入氢氧化钠溶液后pH值变大，至恰好完全反应时，溶液的pH=7,继续滴加氢氧化钠溶液，溶液的pH大于7且不断增大，故A与图像相符。
B.铁丝在氧气中燃烧，生成四氧化三铁，固体质量增大，但起始铁丝的质量不为零，故与图像不相符。
C.电解水通电一段时间后生成的氧气和氢气的质量比为8:1,不是2:1,故C与图像不相符。
D.向氢氧化钾和氯化钡混合溶液中滴入足量稀硫酸，硫酸同时与氢氧化钾和氯化钡溶液反应，一开始就有硫酸钡沉淀生成，故D与图像不相符。
故选：A。
2．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。
【点睛】本题是过程与图象结合题，是对学生识图能力的考查，解题的关键是能正确的分析各个反应的过程并能结合图象分析问题。
3．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
4．下列图像中有关量的变化趋势与选项要求相符合的是A．向硝酸溶液中不断加水B．过氧化氢分解生成氧气，一份加入二氧化锰，一份不加入二氧化锰C．在恒温条件下，将饱和NaCl溶液蒸发适量水D．向一定量的稀硫酸和硫酸铜的混合溶液中滴入氢氧化钠溶液至过量【答案】D【解析】【分析】【详解】A、向硝酸溶液中不断加水，溶液的pH会变大，但是不会等于和大于7，图像错误；B、过氧化氢分解生成氧气，加入二氧化锰不会改变生成氧气的质量，即两份生成氧气质量相等，图像错误；C、在恒温条件下，将饱和NaCl溶液蒸发适量水，会析出晶体，但溶液仍然是该温度下的饱和溶液，溶质质量分数不改变，图像错误；D、硫酸铜和氢氧化钠溶液反应生成氢氧化铜沉淀，但是氢氧化铜沉淀和稀硫酸反应生成硫酸铜和水，故氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成沉淀，图像正确。
故选D。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
5．分析下列实验图象，得到的结论正确的是A．图甲：某温度下，向饱和石灰水中加入少量生石灰，加入生石灰的质量与溶液中溶质质量分数的关系B．图乙：分别向两杯质量相等且质量分数相同的稀盐酸中逐渐加入铁粉和锌粉，则曲线b 代表的是加入锌粉的情况C．图丙：加热氯酸钾制氧气，a代表未使用催化剂，b代表使用了催化剂D．图丁：向一定量的硫酸和硫酸镁的混合溶液中逐滴加入氢氧化钠溶液，加入氢氧化钠溶液的质量与生成沉淀质量的关系【答案】B【解析】【分析】【详解】A、氢氧化钙的溶解度随温度的升高而降低，生石灰氧化钙和水反应生成氢氧化钙，反应放热，氢氧化钙溶解度减小，溶质质量分数减小，完全反应后温度降低，氢氧化钙溶解度增大，部分氢氧化钙溶解，溶质质量分数增大，故A错误；B、反应的稀盐酸质量相等时，生成氢气质量相等，每73份质量的氯化氢消耗65份质量的锌，放出2份质量的氢气；每73份质量的氯化氢消耗56份质量的铁，放出2份质量的氢气，消耗的锌质量大于铁，因此锌和稀盐酸完全反应后形成的溶液质量大于铁，故B正确；C、加热氯酸钾制氧气，有催化剂时反应速率快一些，反应需要时间短，因此b代表未使用催化剂，a代表使用了催化剂，故C错误；D、向一定量的硫酸和硫酸镁的混合溶液中逐滴加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，即开始不产生沉淀，故D错误。
故选B。
6．下列图像能正确反映其对应变化关系的是A．一定量的过氧化氢溶液与少量 MnO2混合制取氧气B．随温度的升高，CO2气体在水中的溶解度变化C．向一定量的氢氧化钠溶液中逐滴加入稀盐酸D．向等质量的金属镁、铁上分别滴加稀硫酸至过量【答案】C【解析】【分析】（1）根据过氧化氢分解产生氧气中二氧化锰做催化剂进行分析。
（2）根据气体溶解度随温度升高而减少进行分析。
（3）根据中和反应图像进行分析（4）根据金属不足酸足量的反应图像进行分析。
【详解】A、过氧化氢直接滴在二氧化锰上，根据控制过氧化氢的滴加速率，可以得到平稳的氧气气流，而反过来，将二氧化锰直接加到过氧化氢中，可以快速产生大量的氧气。
图中两个画反了，不符合题意。
B、气体的溶解度随温度的升高而减小，图示错误，不符合题意。
C、向一定量的氢氧化钠溶液中逐滴加入稀盐酸，氢氧化钠和盐酸反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH＝7，盐酸过量时溶液显酸性，pH小于7，该选项对应关系正确，符合题意。
D、等质量的金属镁和铁与足量的硫酸反应时，最终金属镁产生氢气的质量比铁产生氢气的质量多，且当硫酸不足量时生成氢气质量应相等，图示错误，不符合题意。
故选：C。
7．下列图象能正确反映对应实验操作的是（）A．向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液B．在一定量的稀盐酸中加入过量石灰石C．向盛有一定量稀硫酸的烧杯中不断加水稀释D．将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应【答案】B【解析】【分析】【详解】A、向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀，沉淀质量从零开始逐渐增大，然后不变，所以沉淀质量从零开始逐渐增大，然后不变，故A错误；B、每100份质量的碳酸钙和盐酸反应生成氯化钙、水和44份质量的二氧化碳，所以在一定量的稀盐酸中加入过量石灰石，溶液会逐渐增大，然后不变，故B正确；C、稀硫酸是酸性溶液，酸性溶液无论如何加水稀释都不会变成中性或碱性溶液，pH不会大于和大于7，故C错误；D、铝的金属活动性比镁的金属活动性弱，每54份质量的铝和足量的酸反应会生成6份质量的氢气，每24份质量的镁会与足量的酸反应生成2份质量的氢气，所以将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应，镁的反应速率快，铝生成的氢气多，故D错误。
故选B。
8．下列说法中正确的有()①单质由一种元素组成，由一种元素组成的纯净物一定是单质②利用图1实验探究铁生锈的条件时，对比实验ac可证明铁生锈与水有关③质量相同的金属A、B分别与相同质量、等质量分数的稀硫酸充分反应，生成氢气的质量与时间的关系如图2所示，当反应结束后，金属A和金属B至少有一种有剩余④4.6g某有机物在氧气中充分燃烧，生成8.8 g二氧化碳和5.4 g水，则该有机物由碳元素和氢元素组成A．1条B．2条C．3条D．4条【答案】C【解析】【详解】单质由一种元素组成，由一种元素组成的纯净物一定是单质，①正确；图1中对比实验ab可证明铁生锈与氧气有关，对比实验ac可证明铁生锈与水有关，②正确；根据反应的图像可知，A、B两种金属与相同质量、等质量分数的稀硫酸充分反应，最终生成氢气的质量相等，可能是酸不足，两种金属均剩余，也可能是其中一种金属恰好完全反应，另一种金属剩余，③正确；4.6 g某有机物在氧气中充分燃烧，生成8.8g二氧化碳和5.4 g水，计算出二氧化碳中碳元素的质量为8.8g×1214×100%=2.4g ，水中氢元素的质量为5.4g×218×100%=0.6g ，由于反应前后元素的质量不变，二氧化碳中碳元素的质量即为有机物中碳元素的质量，水中氢元素的质量即为有机物中氢元素的质量，即M C+M H=3g<4.6g ，因此，该有机物中还含有氧元素，④不正确。
故选：C。
9．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
10．下列图象能正确反映其对应关系的是（）A．向等质量的Zn和Fe中分别加入过量的稀硫酸B．向含有少量H2SO4的CuSO4溶液中逐滴加入NaOH溶液C．向接近饱和的NaNO3溶液中不断加入NaNO3晶体．D．向一定量的BaCl2溶液中逐滴加入稀硫酸．【答案】A【解析】【详解】A、等分别向等质量的锌和铁中滴入溶质质量分数相同的稀硫酸，当硫酸少量时，生成的气体由硫酸的量决定，所以开始二者放出气体一直相等，但由于硫酸过量，等质量的铁放出的气体大于锌放出的气体，现象与图像所示一致，故A正确；B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。

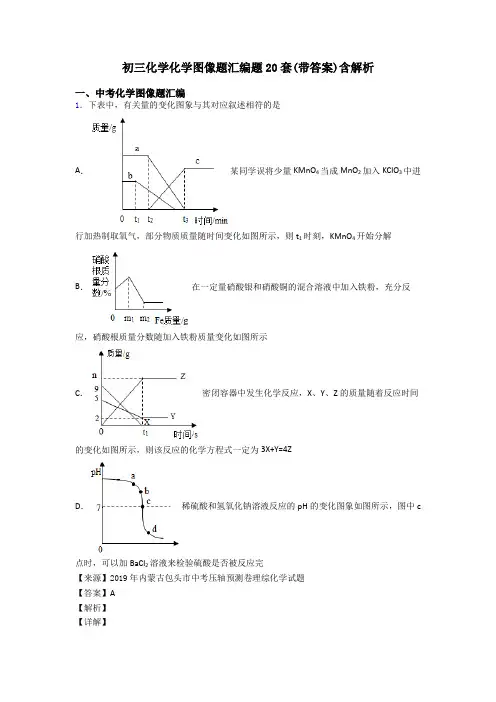

初三化学化学图像题汇编题20套(带答案)含解析
初三化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C．密闭容器中发生化学反应，X、Y、Z的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD．稀硫酸和氢氧化钠溶液反应的pH的变化图象如图所示，图中c点时，可以加BaCl2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A 、误将少量KMnO 4当成MnO 2加入KClO 3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b 为高锰酸钾，在t 1时刻，高锰酸钾开始分解，t 2时刻，氯酸钾开始分解，故a 为氯酸钾，c 为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X ∶Y ∶Z=3∶1∶4，但是由于不知道X 、Y 、Z 的相对分子质量，无法确定该反应的化学方程式，不符合题意。
【化学】九年级化学化学图像题汇编题20套(带答案)及解析
【化学】九年级化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A．等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应B．等质量块状或粉末状的CaCO3分别与足量的等体积、等质量分数的稀盐酸反应C．探究加MnO2与不加MnO2对等质量、质量分数的两份过氧化氢溶液分解的影响D．向一定量氢氧化钠溶液中逐滴加稀盐酸【来源】2019年河北省保定市莲池区中考模拟化学试题【答案】C【解析】【分析】【详解】A、镁的活动性比锌强，反应速率快，反应时间短；等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应，镁生成氢气的质量比锌多，故选项图象正确。
B、粉末状碳酸钙和盐酸反应速率大于块状的，对应图象斜率要大，同时由于碳酸钙质量相同，二者图象的终点也相同，故选项图象正确。
C、用等质量、等浓度的双氧水制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，故选项图象错误。
D、向一定量氢氧化钠溶液中逐滴加稀盐酸，碱性逐渐减弱，酸性逐渐增强，pH值的变化是从大于7逐渐的增大到小于7，故选项图象正确。
故选：C。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
【化学】九年级化学化学图像题汇编专项训练及答案含解析
【化学】九年级化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．下列四个图像分别对应四个变化，其中正确的是（）A．将水通电一段时间B．向一定量的硝酸银溶液中插入铜丝C．分别向等质量的锌、铁中滴加等质量分数的稀盐酸D．分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水【答案】B【解析】【详解】A、将水通电一段时间后，氧气和氢气的体积比约为1：2，不是质量比为1：2，图像与事实不相符，故A错误；B、铜和硝酸银溶液反应生成银和硝酸铜，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据方程式可知，每64份质量的铜能生成216份质量的铜，所以向一定量的硝酸银溶液中插入铜丝溶液的质量会减少，当反应完毕后溶液质量不变，为一定值，图像与事实相符，故B正确；C、锌、铁与稀硫酸反应的化学方程式分别为：Zn + 2HCl= ZnCl2 + H2↑，Fe + 2HCl = FeCl2 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，分别向等质量的锌、铁中滴加等质量分数的稀盐酸，最后产生的氢气是铁多；由于氢气来自消耗的酸中的氢元素，消耗等质量酸时产生氢气质量相同，图像与事实不相符，故C错误；D、15%盐酸的酸性强于10%盐酸，则15%盐酸的pH小于10%盐酸，分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水，酸性不断减弱，pH不断增大，无限接近于7，但不能等于7，图像与事实不相符，故D错误。
故选B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．常温下，往盛有一定量液体甲的烧杯中逐渐加人固体乙并充分搅拌。
如图所示中横坐标工表示固体乙的质量，纵坐标y表示烧杯中的某物理量（见下表）。
(化学)九年级化学化学图像题汇编专项训练及答案含解析
（化学）九年级化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．下列图①~④分别与相应的操作过程相对应，其中正确的是（）A．①在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分，溶质质量分数的变化。
B．②向露置在空气中部分变质的氢氧化钠溶液中加入稀盐酸，气体质量的变化。
C．③向氢氧化钠溶液中不断加水稀释，溶液pH的变化。
D．④相同质量的且过量的锌粉和铁粉，分别与质量和质量分数相同的稀盐酸反应，H2质量的变化。
【来源】江苏省盐城市东台市实验中学教育集团城东分校2019-2020学年九年级下学期第一次月考化学试题【答案】B【解析】【分析】【详解】A、饱和溶液恒温蒸发水分，剩余溶液还是这一温度下的饱和溶液，同一物质相同温度下的饱和溶液溶质质量分数是相等的，溶质质量分数的曲线应该是直线，故A不正确；B、变质的氢氧化钠溶液含有氢氧化钠和碳酸钠，加盐酸会先与氢氧化钠反应，不会生成气体，后与碳酸钠反应生成二氧化碳反应直至碳酸钠耗尽，故B正确；C、氢氧化钠溶液显碱性，pH大于7，加水时碱性不断变弱，但其始终显碱性，pH始终大于7，故C不正确；D、金属与酸反应是氢气是来源于酸中的氢元素，两种金属过量，则酸会全部消耗，酸量相等，故生成氢气相等，故D不正确。
故选B。
2．下列图像不能正确反映其对应关系的是A ．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发)B ．加热一定质量的高锰酸钾C ．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D ．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A【解析】【详解】A 、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B 、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C 、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。
(化学)九年级化学化学图像题汇编专项训练及答案含解析
（化学）九年级化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A B C D向一定量的过氧化氢溶液中加入适量二氧化锰,完全反应向一定量的硝酸银、硝酸铜、硝酸亚铁混合液中加入锌粉将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中打开汽水瓶盖 ,有大量气泡(CO2)逸出,夏天气温高更明显A．A B．B C．C D．D【答案】B【解析】【分析】【详解】向一定量的过氧化氢溶液中加入适量二氧化锰，过氧化氢完全分解，最终残余的液体是水，不是溶液，图像终点错误，A错误；锌首先与硝酸银反应(a→b)，每65份质量的锌置换出216份质量的银，溶液质量减小，b→c、c→d分别是锌与硝酸铜、锌与硝酸亚铁反应，每65份质量的锌分别置换出64份质量的铜和56份质量的铁，溶液质量都增大，不过后者变化更快，线的斜率更大，e点时硝酸亚铁已耗尽，溶液质量不再变化，B 正确；将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中，据图像，锌和铁最终产生氢气质量相等，则参加反应的酸量相同，消耗的锌比铁多，故至少是铁有剩余，可是如果铁有剩余，则镁也应该有剩余，即镁和铁都应该将等量的酸耗尽，产生氢气质量相等才符合实际情况，C错误；打开汽水瓶盖，有大量气泡析出，夏天气温高现象更明显，其中“夏天气温高更明显”告诉我们温度高，析出二氧化碳更多更快，即压强相同，温度越高二氧化碳的溶解度越小，D错误。
故选B。
2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
(化学)中考化学化学图像题汇编专项训练及答案含解析
所以分别向相等质量的锌、 铁中加入等质量分数的盐酸，铁生成的氢气多。
A 正确；
B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。完全反应后固体
的质量不可能为 0，故图象不能正确反映其对应操作中各量的变化关系。
B 错误；
C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。过 一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。但由于氧化钙溶于水时消耗
B 选项不符合题意；
C. 向足量的锌粉、铁粉中分别加入等质量、等浓度的稀硫，
Zn+H 2SO4 =Z nSO4 +H 2 ，
Fe+H 2SO4=F eSO4+H 2 ，从方程式可以看出，氢气中的氢元素全部来自硫酸，因为锌
粉、铁粉是足量的，所以他们生成的氢气质量是相等的，又因为锌的活动性比铁强，所以
9． 下列图像能正确反映对应变化关系的是
A
B
C
D
向一定量的过氧化氢溶 液中加入适量二氧化锰 , 完全反应
向一定量的硝酸银、硝 酸铜、硝酸亚铁混合液 中加入锌粉
将等质量金属 Mg、 Zn、 Fe 分别放入三份相 同的稀硫酸中
打开汽水瓶盖 ,有大量 气泡 (CO2)逸出 ,夏天气温 高更明显
A． A 【答案】 B
A． A 【答案】 C 【解析】
B． B
C． C
D． D
【分析】 【详解】
A、稀硫酸和锌反应生成硫酸锌和氢气，所以溶液中氢元素的质量先减小，待稀硫酸完全 反应后，然后不变，不符合题意；
B、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，生成
氯化钠和水，待氢氧化钠完全反应后，再与碳酸钠反应，生成氯化钠、二氧化碳和水，所 以加入一定量的盐酸后，才会生成气体，一开始无气体产生，不符合题意； C、一定量的硫酸铜溶液中加入氯化钡生成硫酸钡沉淀，沉淀质量从零开始增加，待硫酸铜 完全反应后，然后保持不变，符合题意； D、在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体，溶液已经达到饱和， 不再溶解硝酸钾，溶液的质量分数不变，不符合题意。 故选 C。 【点睛】 本题是过程与图象结合题，是对学生识图能力的考查，解题的关键是能正确的分析各个反 应的过程并能结合图象分析问题。
【化学】九年级化学化学图像题汇编专项训练及答案含解析
【化学】九年级化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．下列四个图像中，能正确反映对应变化关系的是A．向一定量的氢氧化钠溶液中逐滴加入pH=2的稀盐酸至过量B．某温度时，向一定量的饱和石灰水中加入少量生石灰C．向盐酸和氯化镁的混合溶液中滴加氢氧化钠溶液D．将水通电一段时间A．A B．B C．C D．D【来源】2017年初中毕业升学考试（山东泰安卷)化学（带解析)【答案】B【解析】A、向一定量的氢氧化钠溶液中逐滴加入pH =2的稀盐酸至过量，最终溶液的pH＞2，错误；B、氧化钙能与饱和石灰水中的水反应生成氢氧化钙，消耗了原溶液中的溶剂水，有氢氧化钙析出，故溶质减少，同时反应放出热量，氢氧化钙的溶解度减小，溶质也会减少，当温度逐渐下降时，溶质质量增多，但少于原溶液中的溶质，正确；C、滴加的氢氧化钠溶液先与盐酸反应，待盐酸反应完以后，氢氧化钠溶液才与氯化镁溶液反应生成白色沉淀，错误；D、电解水时，生成氢气与氧气的体积比是2:1，错误。
故选B。
2．下列四个图象能正确反映对应变化关系的是（）A．向NaOH溶液中逐滴加入过量的水B．向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸C．取两份等体积、等浓度的H2O2溶液，其中一份加入适量的MnO2 D．取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中【答案】C【解析】【详解】A、向氢氧化钠溶液中加入水，溶液的pH只能无限接近7，不能小于7，故错误；B、向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸，氢离子和氢氧根离子结合生成水，硫酸根离子和钡离子结合生成硫酸钡，故反应一开始就有硫酸钡沉淀生成，故错误；C、该反应中二氧化锰是催化剂，催化剂只能改变反应的速率，不能改变生成物的质量，故正确；D、取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中，镁比铁活泼，故镁比铁反应快，生成氢气的质量镁大于铁，故错误。
故选C。
【点睛】等质量的金属与过量的酸反应生成氢气的质量大小可以用下列公式比较：金属的化合价金属的相对原子质量3．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
(化学)初三化学化学图像题汇编专项训练100(附答案)含解析
（化学）初三化学化学图像题汇编专项训练100(附答案)含解析一、中考化学图像题汇编1．下列四个图像中，能正确反映对应变化关系的是A．向一定量的氢氧化钠溶液中逐滴加入pH=2的稀盐酸至过量B．某温度时，向一定量的饱和石灰水中加入少量生石灰C．向盐酸和氯化镁的混合溶液中滴加氢氧化钠溶液D．将水通电一段时间A．A B．B C．C D．D【来源】2017年初中毕业升学考试（山东泰安卷)化学（带解析)【答案】B【解析】A、向一定量的氢氧化钠溶液中逐滴加入pH =2的稀盐酸至过量，最终溶液的pH＞2，错误；B、氧化钙能与饱和石灰水中的水反应生成氢氧化钙，消耗了原溶液中的溶剂水，有氢氧化钙析出，故溶质减少，同时反应放出热量，氢氧化钙的溶解度减小，溶质也会减少，当温度逐渐下降时，溶质质量增多，但少于原溶液中的溶质，正确；C、滴加的氢氧化钠溶液先与盐酸反应，待盐酸反应完以后，氢氧化钠溶液才与氯化镁溶液反应生成白色沉淀，错误；D、电解水时，生成氢气与氧气的体积比是2:1，错误。
故选B。
2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
初三化学化学图像题汇编专项训练100(附答案)含解析
初三化学化学图像题汇编专项训练100(附答案)含解析一、中考化学图像题汇编1．某化学小组利用数字化传感器探究稀硫酸和氢氧化钾溶液的反应过程，测得烧杯中溶液的pH随滴加液体体积变化的曲线如图所示。
下列说法错误的是（）A．该实验是将氢氧化钾溶液滴入稀硫酸中B．a点所示溶液中，溶质只有硫酸钾C．b点表示稀硫酸和氢氧化钾溶液恰好完全反应D．向点c所示溶液中滴加紫色石蕊溶液，溶液变蓝色【来源】山西省吕梁市石楼县罗村中学2019-2020学年九年级下学期3月线上月考化学试题【答案】B【解析】【分析】【详解】A、图中起点处pH值小于7，溶液呈酸性，说明该实验是将氢氧化钾溶液滴入稀硫酸中，A选项说法正确，不符合题意；B、氢氧化钾与稀硫酸反应生成硫酸钾和水，a点pH值小于7，硫酸有剩余，故a点所示溶液中，溶质有硫酸钾和硫酸，B选项说法错误，符合题意；C、氢氧化钾与稀硫酸反应生成硫酸钾和水，硫酸钾溶液呈中性，b点pH值等于7，表示稀硫酸和氢氧化钾溶液恰好完全反应，C选项说法正确，不符合题意；D、c点pH值大于7，氢氧化钾过量，溶液呈碱性，向点c所示溶液中滴加紫色石蕊溶液，溶液变蓝色，D选项说法正确，不符合题意。
故选B。
2．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。
【化学】九年级化学化学图像题汇编试题(有答案和解析)
【化学】九年级化学化学图像题汇编试题(有答案和解析)一、中考化学图像题汇编1．如图是甲、乙、丙三种固体物质的溶解度曲线。
下列说法正确的是()A．20°C时，甲和丙的溶解度相等B．50 °C时，将30 g甲物质加入到50 g水中不断搅拌，可形成80 g溶液C．甲中混有少量丙时，可用蒸发结晶的方法提纯甲D．将三种物质的饱和溶液从50 °C降温至20 °C ，所得溶液溶质质量分数的大小关系是：乙>甲=丙【答案】A【解析】【详解】A、由图可知，20°C时，甲和丙的溶解度相等，A正确；B、50 °C时，将30 g甲物质加入到50 g水中不断搅拌，根据甲物质的溶解度曲线可知，50°C时，50g水中仅能溶解25g甲物质，形成溶液的质量为50g+25g=75g， B错误；C、甲物质的溶解度随温度的升高而增大，丙物质的溶解度随温度的升高而减小，甲中混有少量丙时，可通过降温结晶或冷却热饱和溶液的方法提纯甲，C错误；D、当温度从50°C降至20°C时，甲、乙两种物质的溶解度均随温度的降低而减小，分别得到20°C时甲、乙的饱和溶液，而丙的溶解度随温度的降低而增大，则丙的饱和溶液降温后，变为不饱和溶液，其溶质质量分数未发生变化，仍等于50°C时丙物质的饱和溶液的溶质质量分数，20° C时乙的溶解度大于甲的溶解度，且大于50°C时丙的溶解度，因此降温后，所得溶液溶质质量分数的大小关系是乙>甲>丙，D错误。
故选：A。
【点睛】根据固体的溶解度曲线可以：①查出某物质在一定温度下的溶解度，从而确定物质的溶解性，②比较不同物质在同一温度下的溶解度大小，从而判断饱和溶液中溶质的质量分数的大小，③判断物质的溶解度随温度变化的变化情况，从而判断通过降温结晶还是蒸发结晶的方法达到提纯物质的目的。
