建筑物接地电阻的测试方法及要求

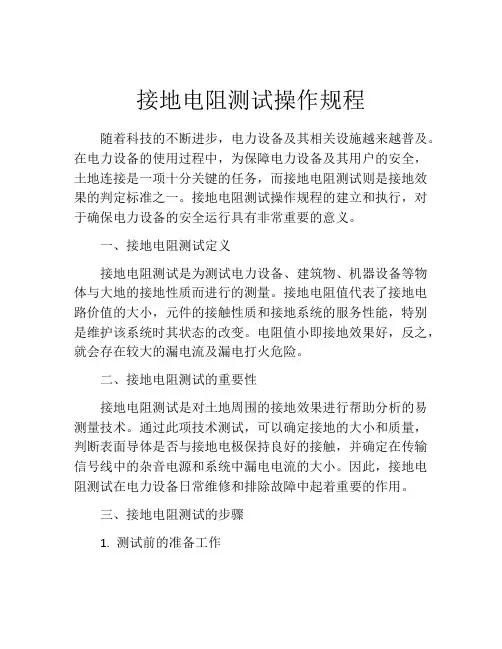

接地电阻测试操作规程
接地电阻测试操作规程随着科技的不断进步，电力设备及其相关设施越来越普及。
在电力设备的使用过程中，为保障电力设备及其用户的安全，土地连接是一项十分关键的任务，而接地电阻测试则是接地效果的判定标准之一。
接地电阻测试操作规程的建立和执行，对于确保电力设备的安全运行具有非常重要的意义。
一、接地电阻测试定义接地电阻测试是为测试电力设备、建筑物、机器设备等物体与大地的接地性质而进行的测量。
接地电阻值代表了接地电路价值的大小，元件的接触性质和接地系统的服务性能，特别是维护该系统时其状态的改变。
电阻值小即接地效果好，反之，就会存在较大的漏电流及漏电打火危险。
二、接地电阻测试的重要性接地电阻测试是对土地周围的接地效果进行帮助分析的易测量技术。
通过此项技术测试，可以确定接地的大小和质量，判断表面导体是否与接地电极保持良好的接触，并确定在传输信号线中的杂音电源和系统中漏电电流的大小。
因此，接地电阻测试在电力设备日常维修和排除故障中起着重要的作用。
三、接地电阻测试的步骤1. 测试前的准备工作(1) 打开电器室门窗，插头已拔，确保着陆电力设备通电状态已经断电，再次确认安全指示灯处于关闭状态。
(2) 安装测试设备。
选择合适并且满足测试需求的接地电阻测试仪器设备，确保测试设备的准确性、稳定性和安全性。
2.测试过程及操作规程(1) 测试人员根据测试仪器设备的操作说明手册进行设备的启动，确保测试设备的正常运转并做好测试方法的选择。
(2) 认真检查测量回路中的各个部件的电源、电缆、插头、电阻分接器等，并严格按要求进行接线。
保证测试数据的精确度、可信度和稳定性。
(3) 通过选择测试电极的数量、放置位置和测试电流的大小，开始进行测试，并严格按照测试范围的要求调节测试电流，避免产生误操作，加强安全管理和质量素质。
(4) 测试期间，应在测试现场设置警示标志，并进行现场监控，确保测试人员和工作环境的安全。
(5) 测试结果进行分析，并进行误差分析和校验，最终确定测试结果。
接地电阻的测试方法
接地电阻的测试方法时间：2011-03-29 22:24:38 来源：作者：接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、C ˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
此主题相关图片如下：测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
接地电阻测量的原理及方法
一、地阻的测量原理影响接地电阻的因素很多：接地桩的大小（长度、粗细）、形状、数量、埋设深度、周围地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等等。
为了保证设备的良好接地，利用仪表对地电阻进行测量是必不可少的，常用的测量仪器是手摇式地阻表和钳形地阻表。
1．手摇式地阻表测量原理手摇式地阻表是一种较为传统的测量仪表，它的基本原理是采用三点式电压落差法，如图1所示。
其测量手段是在被测地线接地桩（暂称为X）一侧地上打入两根辅助测试桩，要求这两根测试桩位于被测地桩的同一侧，三者基本在一条直线上，距被测地桩较近的一根辅助测试桩（称为Y）距离被测地桩20 米左右，距被测地桩较远的一根辅助测试桩（称为Z）距离被测地桩40米左右。
测试时，按要求的转速转动摇把，测试仪通过内部磁电机产生电能，在被测地桩X和较远的辅助测试桩（称为Z）之间“灌入”电流，此时在被测地桩X和辅助地桩Y之间可获得一电压，仪表通过测量该电流和电压值，即可计算出被测接地桩的地阻。
2．钳形地阻表测量原理钳形地阻表是一种新颖的测量工具，它方便、快捷，外形酷似钳形电流表，测试时不需辅助测试桩，只需往被测地线上一夹，几秒钟即可获得测量结果，极大地方便了地阻测量工作。
钳形地阻表还有一个很大的优点是可以对在用设备的地阻进行在线测量，而不需切断设备电源或断开地线。
电路中E和I旁的圆环表示钳形地阻表的环形卡口，Rx为被测地线桩的地阻，R1、R2 ．．．Rn 为分布式接地系统中其它接地点的地阻。
该图可以进一步等效为图3。
测量时，钳形地阻表利用电磁感应原理通过其前端卡口（内有电磁线圈）所构成的环向被测线缆送入一恒定电压E，该电压被施加在图3所示的回路中，地阻表可同时通过其前端卡口测出回路中的电流I，根据E和I，即可计算出回路中的总电阻，即：E／I＝Rx＋1／（1／R1＋1／R2＋．．．＋1／Rn）1／（1／R1＋1／R2＋．．．＋1／Rn）为R1、R2 ．．．Rn并联后的总电阻在分布式多点接地系统中，通常有Rx ＞＞1／（1／R1＋1／R2＋．．．＋1／Rn），“＞＞”意为“远远大于”假设上述条件成立，则被测地阻Rx＝E／I。
接地电阻测试方法(图解)
接地电阻国家标准建筑物接地电阻的要求依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。
第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第条：危险区域应采取相应的防静电措施。
凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。
接地电阻 测试方法

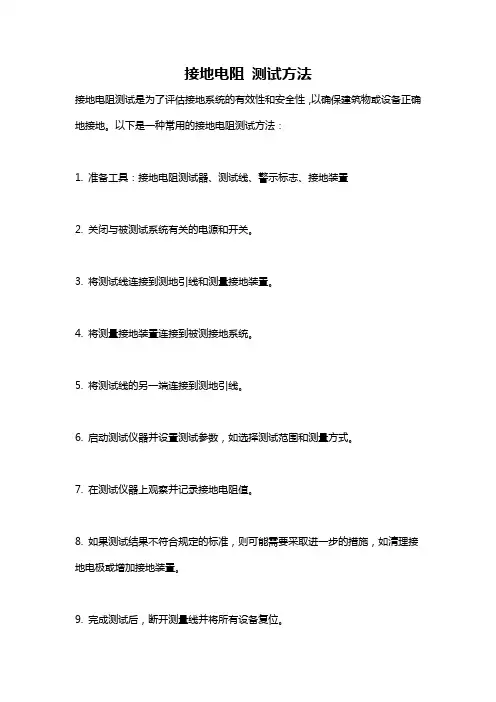

接地电阻测试方法
接地电阻测试是为了评估接地系统的有效性和安全性，以确保建筑物或设备正确地接地。
以下是一种常用的接地电阻测试方法：
1. 准备工具：接地电阻测试器、测试线、警示标志、接地装置
2. 关闭与被测试系统有关的电源和开关。
3. 将测试线连接到测地引线和测量接地装置。
4. 将测量接地装置连接到被测接地系统。
5. 将测试线的另一端连接到测地引线。
6. 启动测试仪器并设置测试参数，如选择测试范围和测量方式。
7. 在测试仪器上观察并记录接地电阻值。
8. 如果测试结果不符合规定的标准，则可能需要采取进一步的措施，如清理接地电极或增加接地装置。
9. 完成测试后，断开测量线并将所有设备复位。
10. 如果接地电阻测试结果满足标准，则可以再次开启与被测试系统相关的电源和开关。
上述方法可以有效地测试接地电阻值。
然而，具体的测试方法可能因国家、行业标准而有所不同，因此最好参考当地的相关标准或咨询专业人士以获取准确的测试方法。
接地电阻测试方法
接地电阻测试方法接地电阻是一个非常重要的安全参数，它可以用来测试系统的安全性和可靠性。
本文旨在详细介绍如何进行接地电阻测试，以及其相关技术要点。
一、接地电阻测试的基本原理接地电阻测试是检测系统地线安装质量的一种测试方法，它可以用来检测地线是否达到规定的安全要求，确保系统的安全性和可靠性。
接地电阻测试的基本原理是：用低阻抗旋转电阻器（回路图中的“R”）、有效原始接地点（即从电源到地）处计算出来的电路电阻值（即电流比电压）作为接地电阻的测量值。
二、不同类型的接地电阻测试方法1.仪器法仪器法是接地电阻测试最主要的方法之一，它利用专业仪器测量接地电阻，实现准确、可靠的测量。
常用的仪器有安全接地测试仪、接地电阻表等，它们可以通过测量电流、电压和功率来测量接地电阻的准确度。
2.电感法电感法也称为短路电感法，是一种快速准确测量接地电阻的方法。
它利用电感器结合脉冲发生器的原理，通过短路测试接地电阻，从而获得接地电阻值。
3.电位法电位法也称为滤波电位法，是用于测量接地电阻的一种特殊测量方法。
它采用脉冲发生器作为输入源，在接地电阻测试点上输出一个脉冲电压，通过测量脉冲电压的幅度，从而可以获得接地电阻的值。
三、接地电阻测试的注意事项1.应按规定的接地电阻值进行测试，如果设备接地电阻超过所规定的值，可能会产生安全风险。
2.接地电阻的测量结果应及时记录，频繁进行接地电阻测试，以保证系统的安全性。
3.在测试过程中，应按正确的测试步骤进行操作，以避免测量失败，以保证测量的准确性。
四、总结接地电阻是电力系统运行安全的重要参数，它的测量不仅可以保证系统的安全性，也可以预防事故的发生。
本文详细介绍了接地电阻测试的基本原理和不同类型的测试方法，以及测试过程中的注意事项，以期能够帮助读者更好地了解接地电阻测试的要点。
检测接地电阻的方法
检测接地电阻的方法
检测接地电阻的方法主要有以下几种：
1. 二线法：使用电阻测量仪检测接地电阻，其中一根测量线连接到待测接地装置的接地体上，另一根测量线连接到地面上，通过测量仪器的读数来得出接地电阻值。
2. 三线法：与二线法类似，但使用了额外的一根测量线，将其连接到接地电阻装置上的测量点，并连接到地面上的测量点，从而通过测量仪器得出更精确的接地电阻值。
3. 四线法：除了使用三线法的测量方式外，还使用一根相反方向的电流线，从而消除测量线的电阻对结果的影响，得出更准确的接地电阻值。
4. 电流平衡法：通过将测试电流注入接地装置中，并测量返回的电流大小，从而计算出接地电阻值。
5. 电压降法：将测试电流注入接地装置中，并测量接地体和地面之间的电压降，再根据欧姆定律计算出接地电阻值。
以上方法中，四线法是最为准确的一种方法，但也需要相应的测量仪器来进行测量。
具体选择哪种方法要根据具体情况来决定，例如需要考虑测试的精度要求、
测试环境的条件等。
施工设计中各种场所建筑物的接地电阻要求
施工设计中各种场所建筑物的接地电阻要求建筑物接地电阻的要求依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物接地电阻的测试方法及要求
建筑物接地系统对于整个建筑的防雷保护和电气系统的正常运行有着重要和深远的意义。
建筑物接地系统的接地电阻也是电气工程验收的一项重要内容，其测量记录是工程竣工归档资料之一。
当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量，单位工程竣工时还要进行复测，建筑物接地电阻的测试，一般是先由施工单位自行组织专业人员使用专用的测试仪器进行测量，由监理人员旁站，测试的数据填入专用的测试记录表格。
防雷接地系统的接地电阻测试必须使用专用的接地摇表（又称接地电阻摇表、接地电阻表、接地电阻测试仪，切不可用普通的兆欧表代替），目前有指针式和数字式两种。
常见型号有ZC29B型指针式接地摇表（见图示1），DER2571数字接地电阻表（见图示2），民用建筑多采用ZC29B型指针式接地摇表。
见图示1 见图示2
为方便施工单位正确地使用接地摇表，现将接地电阻的测试方法及ZC29B型指针式接地摇表的使用和要求做一简单介绍。
一、结构
ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成，附件有辅助探棒导线等。
二、使用说明
1、接地电阻测量时的接线方式（图示3）：
图示3
(1) 在测量接地电阻时，E－E两个接线柱用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
(2) P柱接随仪表配来的20m纯铜导线，导线的另一端接插针Pˊ。
(3) C柱接随仪表配来的40m纯铜导线，导线的另一端接插针Cˊ。
2、接地电阻测试仪设置要求
(1) 接地电阻测试仪应水平放置在离测试点1～3m处，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
(2) 每个接线头的接线柱都必须接触良好，连接牢固。
(3) 两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置，其间距为20m 。
且Eˊ、Pˊ、Cˊ应保持在一条直线上。
(4) 两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(5) 不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(6) 雨后连续7个晴天后才能进行接地电阻的测试。
(7) 待测接地体应先进行除锈等处理，以保证可靠的电气连接。
(8) 当检流计灵敏度过高时，可将电位探针电压极插入土壤中浅一些，当检流计灵敏度不够时，可沿探针注水使其湿润。
3、接地电阻测试仪的操作要领
(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即×10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
(3) 将“倍率标度"置于最大倍数，缓慢转动摇把，同时转动“测量标度盘"使检流计的指针指于中心线上。
若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到×1档位，如偏转方向如前，可将档位选择转到×0. 1档位。
(4) 当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘"，使指针指于中心线上。
此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。
严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。
接地电阻测试的一般要求：
a. 交流工作接地，接地电阻不应大于4Ω；
b. 安全工作接地，接地电阻不应大于4Ω；
c. 直流工作接地，接地电阻应按计算机系统具体要求确定；
d. 防雷保护地的接地电阻不应大于10Ω；
e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω
(5)如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。
检流表指针在0点处有微小的左右摆动是正常的。
(6)测量仪表使用后阻值档位要放置在最大位置即×10档位。
整理好三条随仪表配置来的测试导线，清理两插针上的脏物，装袋收藏。
三、接地电阻测试记录表填写注意事项
1、测试结果= 实测阻值×季节系数
季节系数表
2、名称填写被测对象名称。
即产品名称或零部件名称
3、型号填写被测对象的型号或规格。
即产品或零部件型号、规格
4、测试日期填写测试的详细日期
5、气候填写测试试样周边环境的详细温度和湿度
6、电阻采用接地电阻测试仪直接读出来的接地电阻值。
7、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
8、本表一式三份，建设单位、施工单位、城建档案馆各保存一份。
