钢结构制作焊接工艺评定方案
焊接工艺评定方案
目录1. 组织结构 (1)2. 焊接工艺评定原则 (1)3. 焊接工艺评定原则目的 (2)4. 焊接工艺评定项目 (3)5. 焊接工艺评定试件 (3)6. 焊接 (4)7. 焊接工艺评定试验 (7)8. 焊接工艺评定试验 (8)焊接工艺评定方案钢结构焊接工艺评定方案，是针对现场钢结构焊接施工特点，选用本工程最具特点的焊接位置进行试验。
按照GB50205-2001《钢结构施工焊接规范》、JGJ81-2002《建筑钢结构规程》规定及设计施工图的技术要求进行编制。
现场安装焊接工艺评定场地选择在施工现场。
1.组织结构由本项目技术、质量、安全、专业焊接管理人员及探伤检测、焊接技工组成，并邀求业主、监理、总包现场指导。
2.焊接工艺评定原则2.1.工艺评定的焊接人员，必须是由公司持有权威部门颁发的合格证、操作证的熟练焊工。
2.2.对接焊缝试件评定合格的焊接工艺适用于角焊缝、搭接焊缝。
2.3.在焊接工艺评定前，应根据本工程节点形式，提出相应的焊接工艺评定指导书，焊接工艺评定试件经试验合格后，出具焊接工艺评定报告。
3.焊接工艺评定目的3.1.本次焊接工艺评定，作为本工程钢结构现场焊接施工的依据。
3.2.本次焊接工艺评定，检验现场焊接施工所选用的焊材是否与工程使用钢材相匹配。
3.3.本次焊接工艺评定，评定工程选用的焊接设备的性能，是否符合现场安装焊接的使用要求及投入设备的合理数量。
3.4.评定现场焊接时所采用的焊接方法及各项焊接参数。
3.5.评定现场所投入的焊接作业焊工，所需达到的操作技能等级及焊工人数。
4.焊接工艺评定项目现场焊接工艺评定选用本钢结构现场安装工程，最具典型的两种规格、位置的焊接接点作为本次焊接工艺评定的评定项目，使用钢板与工程所用钢板相同（Q345B），焊接工艺评定试板需经各项检验和试验评定合格后，做为正式的焊接工艺评定试件板。
4.1.焊接工艺评定试件规格：选定为40mm和60mm两种规格板厚钢板。
钢结构焊接工艺评定要求
钢结构焊接工艺评定要求1 焊接工艺评定准备根据现场的钢结构焊接节点形式，钢材类型、规格，采用的焊接方法，焊接位置，制定焊接工艺评定方案，确定相应的焊接工艺评定指导书，按照GB50661-2011《钢结构焊接规范》的规定施焊试件，切取试样并由具有相应资质的检测单位进行检测试验，测定焊接接头是否具有所要求的使用性能，并出具检测报告；应由相关机构对施工单位的焊接工艺评定施焊过程进行见证，并由具有相应资质的检测单位根据检测结果及规范要求的相关规定对拟定的焊接工艺进行评定，并出具焊接工艺评定报告。
焊接工艺评定的环境应反映本工程的施工现场条件；焊接工艺评定中的焊接热输入、预热、焊后处理等施焊参数，应根据被焊材料的焊接性制定；本工程现场所采用的焊接方法为手工电弧焊（SMAW）和半自动药芯焊丝二氧化碳气体保护焊（FCAW-G）。
焊接工艺评定所用设备、仪表的性能应处于正常工作状态，焊接工艺评定所用的钢材、焊接材料必须能覆盖实际工程所用材料并应符合相关标准要求，并具有生产厂出具的质量证明文件及焊接材料的化学成分表和力学性能表。
焊接工艺评定试板：由制作厂提供，提供所使用的母材质量证明书、焊材质量证明书。
如果是角接，还应有宏观酸蚀试样加工，并提供镜像照片。
焊接过程处理：焊前采用约束板将两块板进行固定，预热的加热区应在焊缝坡口两侧；大于板厚1.5倍且不小于100mm；焊接完成后沿焊缝两侧大于150mm 范围均匀加热至≥150C°，采用保温棉等材料进行围裹。
2 焊接位置现场钢结构焊接位置主要为平焊、立焊和横焊。
横焊H 立焊V3 焊接工艺评定替代规则本工程所使用钢板材质为Q345B、Q345C、 Q345GJC,和Q390GJC、Q420GJC,其中Q345属于Ⅱ类钢材，Q390属于Ⅲ类钢材，Q420属于Ⅳ类钢材，根据钢结构焊接规范要求，Ⅱ、Ⅲ类别钢材中高级钢材的焊接工艺评定结果可代替低级别钢材，因此本工程选用Q345GJC钢材做Ⅱ类钢材焊接工艺评定，可代替Q345B、Q345C钢材材质。
钢结构焊接工艺评定报告

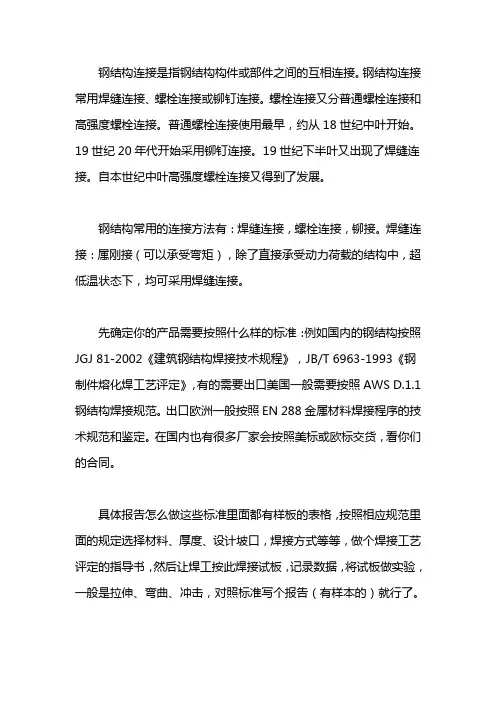

钢结构连接是指钢结构构件或部件之间的互相连接。
钢结构连接常用焊缝连接、螺栓连接或铆钉连接。
螺栓连接又分普通螺栓连接和高强度螺栓连接。
普通螺栓连接使用最早，约从18世纪中叶开始。
19世纪20年代开始采用铆钉连接。
19世纪下半叶又出现了焊缝连接。
自本世纪中叶高强度螺栓连接又得到了发展。
钢结构常用的连接方法有：焊缝连接，螺栓连接，铆接。
焊缝连接：属刚接（可以承受弯矩），除了直接承受动力荷载的结构中，超低温状态下，均可采用焊缝连接。
先确定你的产品需要按照什么样的标准：例如国内的钢结构按照JGJ 81-2002《建筑钢结构焊接技术规程》，JB/T 6963-1993《钢制件熔化焊工艺评定》，有的需要出口美国一般需要按照AWS D.1.1钢结构焊接规范。
出口欧洲一般按照EN 288金属材料焊接程序的技术规范和鉴定。
在国内也有很多厂家会按照美标或欧标交货，看你们的合同。
具体报告怎么做这些标准里面都有样板的表格，按照相应规范里面的规定选择材料、厚度、设计坡口，焊接方式等等，做个焊接工艺评定的指导书，然后让焊工按此焊接试板，记录数据，将试板做实验，一般是拉伸、弯曲、冲击，对照标准写个报告（有样本的）就行了。
钢结构焊接工艺评定报告
钢结构焊接工艺评定报告焊接：现代焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。
焊接工艺评定：焊接工艺评定为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。
钢结构焊接工艺：钢结构焊接制造（即焊接结构生产）是从焊接生产的准备工作开始的，它包括结构的工艺性审查、工艺方案和工艺规程设计、工艺评定、编制工艺文件（含定额编制）和质量保证文件、定购原材料和辅助材料、外购和自行设计制造装配－焊接设备和装备；然后从材料入库真正开始了焊接结构制造工艺过程，包括材料复验入库、备料加工、装配－焊接、焊后热处理、质量检验、成品验收；其中还穿插返修、涂饰和喷漆；最后合格产品入库的全过程。
钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《钢熔化焊对接接头射线照相和质量分级》GB3323《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2《建筑钢结构焊接技术规程》JGJ811、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn 钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。
钢结构焊接工艺评定1
一．工程概况1.1概述厦门市金佳鼎进出口有限公司厂房建设及配套由厦门市华旸建筑工程设计有限公司设计，厦门市住总监理有限司负责监理，福建省万桥市政园林有限公司承建。
工程位于同安区工业集中区厦门市金佳鼎进出口有限公司厂房构建筑面积4256.92²）采用方钢，楼面梁采用H型钢梁和方钢，联接方式为高强，螺栓连接＋焊接，楼面采用压型板现浇混凝土；二、焊接工艺2．１一般规定2．１．１钢材除应符合本规程的相应规定外，尚应符合下列要求：１、清除待焊处表面的水、氧化皮、锈、油污；２、焊接坡口边缘上钢材的夹层缺陷长度超过２５ｍｍ时，应采用无损探伤检测其深度，如深度不大于６ｍｍ，应用机械方法清除；如深度大于６ｍｍ，应用机械方法清除后焊接填满；若缺陷深度大于２５ｍｍ时，应采用超声波探伤测定其尺寸，当单个缺陷面积（ａ×ｄ）或聚集缺陷的总面积不超过被切割钢材总面积（Ｂ×Ｌ）的４％时为合格，否则该板不宜使用；３、钢材内部的夹层缺陷，其尺寸不超过第２款的规定且位置离母材坡口表面距离（ｂ）大于或等于２５ｍｍ时不需要修理；如该距离小于２５ｍｍ则应进行修补，其修补方法应符合规定；４、夹层缺陷是裂纹时（见图1．１．１），如裂纹长度（ａ）和深度（ｄ）均不大于５０ｍｍ，其修补方法应符合规定；如裂纹深度超过５０ｍｍ或累计长度超过板宽的２０％时，该钢板不宜使用。
１．１．２焊接材料除应符合本规程有关规定外，尚应符合下列规定：１焊条、焊丝、焊剂和熔嘴应储存在干燥、通风良好的地方，由专人保管；２焊条、熔嘴、焊剂和药芯焊丝在使用前，必须按产品说明书及有关工艺文件的规定进行烘干。
图 1.1.1 夹层缺陷示意３低氢型焊条烘干温度应为３５０～３８０℃，保温时间应为１．５～２ｈ，烘干后应缓冷放置于１１０～１２０℃的保温箱中存放、待用；使用时应置于保温筒中；烘干后的低氢型焊条在大气中放置时间超过４ｈ应重新烘干；焊条重复烘干次数不宜超过２次；受潮的焊条不应使用；４实芯焊丝及熔嘴导管应无油污、锈蚀，镀铜层应完好无损；５焊钉的外观质量和力学性能及焊接瓷环尺寸应符合现行国家标准《圆柱头焊钉》（ＧＢ１０４３３）的规定，并应由制造厂提供焊钉性能检验及其焊接端的鉴定资料。
钢结构焊接工艺评定报告

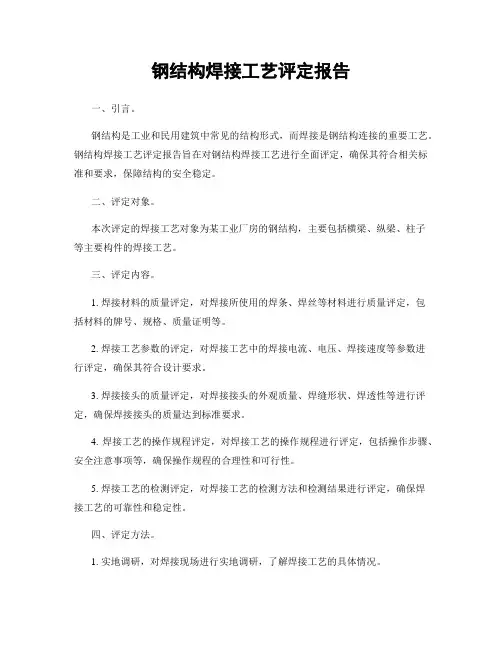

钢结构焊接工艺评定报告一、引言。
钢结构是工业和民用建筑中常见的结构形式，而焊接是钢结构连接的重要工艺。
钢结构焊接工艺评定报告旨在对钢结构焊接工艺进行全面评定，确保其符合相关标准和要求，保障结构的安全稳定。
二、评定对象。
本次评定的焊接工艺对象为某工业厂房的钢结构，主要包括横梁、纵梁、柱子等主要构件的焊接工艺。
三、评定内容。
1. 焊接材料的质量评定，对焊接所使用的焊条、焊丝等材料进行质量评定，包括材料的牌号、规格、质量证明等。
2. 焊接工艺参数的评定，对焊接工艺中的焊接电流、电压、焊接速度等参数进行评定，确保其符合设计要求。
3. 焊接接头的质量评定，对焊接接头的外观质量、焊缝形状、焊透性等进行评定，确保焊接接头的质量达到标准要求。
4. 焊接工艺的操作规程评定，对焊接工艺的操作规程进行评定，包括操作步骤、安全注意事项等，确保操作规程的合理性和可行性。
5. 焊接工艺的检测评定，对焊接工艺的检测方法和检测结果进行评定，确保焊接工艺的可靠性和稳定性。
四、评定方法。
1. 实地调研，对焊接现场进行实地调研，了解焊接工艺的具体情况。
2. 检测分析，对焊接材料、焊接接头等进行检测分析，获取相关数据。
3. 文件资料查阅，查阅相关文件资料，包括焊接工艺规程、质量检测报告等。
五、评定结果。
经过评定，钢结构焊接工艺符合相关标准和要求，焊接材料质量良好，焊接工艺参数合理，焊接接头质量达到标准要求，操作规程合理可行，检测结果可靠稳定。
六、评定建议。
针对评定中发现的问题和不足，提出相应的改进建议，包括优化焊接工艺参数、加强操作规程管理、提高检测手段和水平等。
七、结论。
本次钢结构焊接工艺评定报告得出结论，钢结构焊接工艺符合相关标准和要求，但仍需不断改进和提高，以确保钢结构的安全稳定。
八、附录。
1. 相关文件资料。
2. 检测分析报告。
3. 评定建议书。
以上为本次钢结构焊接工艺评定报告的全部内容。
建筑钢结构栓钉焊焊接工艺评定报告
建筑钢结构栓钉焊焊接工艺评定报告一、引言建筑钢结构是现代建筑中常用的结构形式之一，其承载能力和稳定性对于建筑的安全性起着至关重要的作用。
而栓钉焊焊接工艺作为建筑钢结构的连接方式之一，其质量和可靠性直接影响着整个结构的安全性。
本报告对建筑钢结构栓钉焊焊接工艺的质量进行评定，并提出改进的建议。
二、工艺评定方法本次工艺评定采用了现场实验和试样实验相结合的方法来评价栓钉焊焊接工艺的质量。
在现场实验中，通过观察和测量焊接接头的形态和尺寸，评估焊缝的质量、焊接变形情况以及焊接后的光洁度等因素。
在试样实验中，选取了一系列标准试样，采用扫描电子显微镜（SEM）等仪器设备进行焊缝断口的检测，以评价焊接接头的强度和韧性。
三、工艺评定结果通过实验和分析，得出以下工艺评定结果：1.栓钉焊焊接工艺的焊缝质量良好，焊缝的外观光滑、均匀，无明显焊缝缺陷，焊接强度满足设计要求。
2.焊接后的变形情况较小，整个结构的变形控制在允许范围内，不会对结构的稳定性产生重大影响。
3.焊接后的光洁度较高，焊缝表面光滑，无明显夹渣和氧化皮现象。
四、存在的问题与改进建议尽管栓钉焊焊接工艺的质量良好，但仍存在一些问题需要改进：1.一些焊接接头的尺寸偏差较大，需要加强对焊接工艺的控制和监督，确保焊接接头的尺寸符合设计要求。
2.在焊接过程中，部分焊缝出现熔渣不易清除、夹渣和氧化皮现象，需要加强清洁和预处理工作，确保焊接接头的纯净度。
3.部分焊接接头存在热裂纹和气孔等缺陷，需要加强焊接操作技术培训，提高焊工的技术水平和操作能力。
4.部分焊接接头存在脆性断裂的风险，需要增加焊接工艺中的预热和退火等措施，提高焊缝的韧性和可靠性。
五、结论栓钉焊焊接工艺的质量良好，但仍需要针对存在的问题进行改进。
通过加强焊接工艺控制、加强清洁和预处理工作、提高焊工的技术水平以及增加预热和退火等措施，可以进一步提高栓钉焊焊接工艺的质量和可靠性，确保建筑钢结构的安全性。
六、改进建议1.建立严格的焊接操作规程和流程，在焊接过程中加强对焊接接头尺寸和质量的控制和监督。
钢结构焊接工艺评定程序
XX钢结构焊接工程监理细则内容提要：一．钢结构焊接工程的特点二．钢结构焊接工程的监理流程三．钢结构焊接工程的控制要点和目标值四．监理工作的方法和措施项目监理部（章）：专业监理工程师：总监理工程师：日期：一．钢结构焊接工程的特点与钢筋混凝土结构中钢筋焊接相比，钢结构型材焊接不但量大，而且要求更高、更严、更复杂。
钢结构焊接工程具有以下特点：随着钢材厚度的增大以及强度等级的提高，焊接区内冷裂的出现构成了主要危险。
产生原因为：a．焊缝金属中扩散性氢的数量b．热影响区的脆性组织c．焊接缝拉伸应力的明显集中焊接性能随着碳含量的增大而可焊性降低，钢板的碳当量，在供货前应协商确定，以满足焊接要求。
钢结构的焊接作业，必须编制焊接工艺文件，并应根据工艺评定合格的试验结果和数据，在焊接工程师指导下进行。
4.本工程钢结构焊接工程的概况：本工程为单层结构门式钢架（柱为热扎型钢，梁为热扎型钢），屋面采用镀锌压型钢板，基础为墩基础，本工程为一级加油站，加油棚为单层轻钢结构，建筑面积360m2，建筑高度7.0m，建筑抗震设防类别为丙类，建筑物抗震设防烈度为7度，建筑结构安全、耐火等级均为二级，防水等级三级，本工程使用年限为50年，由福建省国防工业设计院设计，监理单位为解放军理工大学工程兵工程学院工程建设监理部监理，施工单位为福建省中南建筑工程有限公司承建，二．钢结构焊接工程的监理流程（一）审查施工单位企业资质等有关资料施工企业资质等级证书；福清市建设工程施工许可证；企业法人营业执照；项目经理及主要管理人员、技术人员的上岗证书；专职质检员、测量员、施工员的上岗证；特殊工种上岗证；仪器、工具标定证书；施工组织设计、专项施工方案（二）检查施工单位质保体系、安保体系是否健全施工质保体系、安保体系组织机构落实情况；施工质保体系主要规章制度；施工安保体系主要规章制度（三）监理验收程序施工单位首先进行自检。
自检合格后，应填写验收单和质量检查评定表，并以书面形式（）报监理验收，施工单位自检资料作为表格A3.3的附页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构制作焊接工艺评定方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN钢结构制作焊接工艺评定方案编制:________审核:________批准:________菏泽汇隆杭萧钢构有限公司一、总则1、本焊接工艺评定方案针对菏泽汇隆杭萧钢构有限公司生产工艺评定。
2、焊接工艺评定执行标准GB 50661-2011 钢结构焊接规范GB50205-2001 《钢结构工程施工质量及验收规范》GB/T 1591-94 《低合金结构钢》YB4104-2000 《高层建筑结构用钢板》GB/T 5118-95 《低合金钢焊条》GB/T14957-94 《熔化用钢丝》GB/T12470-90 《低合金钢埋弧焊用焊剂》GB/T 8110-95 《气体保护电弧焊用碳钢、低合金钢焊丝》GB 3323-87 《钢熔化焊对接接头射线照相和质量分级》GB 11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》GB 2650-89 《焊接接头冲击试验方法》GB 2651-89 《焊接接头拉伸试验方法》GB 7032-86 《焊接接头弯曲及压扁试验方法》GB 7032-86 《T 型角焊接头弯曲试验方法》GB 228-87 《金属拉伸试验方法》GB 232-88 《金属弯曲试验方法》二、工程概况1.生产使用的主要材料材质包括Q235B、Q345B等，材质的类型主要是钢板。
工程钢材由本公司统一采购：表一：现用钢材Q235、 Q345规格司2Q34516/20山东钢铁股份有限公司济南分公司热轧2.焊接材料的使用及匹配：1）表二：二氧化碳气体保护焊选用焊丝型号（GMAW）工厂所使用的保护气体（纯度%）(菏泽市雄风气体有限公司)序号钢材牌号焊丝型号国际牌号符合标准直径(mm)厂家用途1Q235B JM-70Z ER50-6GB/T8110Ф唐钢唐银钢铁有限公司钢板对接及T 型角接2Q345B JM-70Z ER50-6GB/T8110Ф唐钢唐银钢铁有限公司钢板对接及T 型角接2)表三：自动埋弧焊选用焊丝、焊剂型号（SAW）序号钢材牌号焊丝焊剂符合标准厂家用途牌号直径（mm）1Q235B H08MnAФ4SJ301GB/T5293唐钢唐银钢铁有限公司钢板对接及T型角接2Q345B H08MnAФ4SJ301GB/T5293唐钢唐银钢铁有限公司钢板对接及T型角接3.本次焊接工艺评定报告的命名方式为HLHX-HP-XXXXXX。
表四：焊接坡口形式：序号焊接方法坡口形式坡口尺寸焊接位置母材材质母材板厚适用厚度备注1GMAWα=60°；t=10；p=3；b=2；平焊Q235B103~202SAW t=10；b=0；平焊Q235B103~203GMAWα=45°；t=10；p=3；b=0；平焊Q235B103~204SAW t=10；b=2；平焊Q235B103~205GMAWα1=45°；α2=60°；t=16；p=0；b=0；H1=2/3 (t-p)=;H2=1/3 (t-p)=；平焊Q345B163~326SAWα=60°；t=16；p=6；b=0；平焊Q345B163~327GMAWα1=45°；α2=60°；t=16；p=0；b=0；H1=2/3 (t-p)=;H2=1/3 (t-p)=；平焊Q345B163~328SAWα=60°；t=16；p=6；b=0；平焊Q345B163~324.焊接工艺评定试件检验试样的类别和试样数量根据钢结构焊接规范《GB50661-2011》条款，对焊接工艺评定试件进行以下项目的检测；表五：试件检测项目及数量试件形式试件厚度无损探伤试件数量拉伸面弯背弯侧弯冲击宏观酸蚀及硬度焊缝区热影响区粗晶区对接接头10要222-33-对接接头16要2--433-T型接头10要------2T型接头16要------2 5．评定合格的试件厚度与工程适用厚度范围三、焊接工艺评定安排1、试件备料下料时记下钢板批号、熔炼号。
1)表六：试件选用规格及数量序号材质下料规格是否开坡口数量用于焊接接头形式1Q235B500X200X10否2对接接头是22)引弧、熄弧板制备规格及数量3) 坡口加工试板与引弧、熄弧板开破口形式按照表四进行加工。
4）试件要求I：试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹和其他对焊缝质量有不利影响的缺陷。
待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
II：焊接接头坡口的加工或缺陷的清除可采用机械加工、热切割、碳弧气刨、铲凿或打磨等方法。
III：采用热切割方法加工的坡口表面质量应符合行业标准《热切割、气割质量和尺寸偏差》JB/T 的有关规定。
钢材厚度不大于100mm时，割纹深度不应大于，如若割纹超过要求，应采用打磨清除。
6）焊剂的烘干焊剂使用前应按照制造厂家推荐的温度进行烘焙，受潮或结块的焊剂严禁使用。
2、焊接过程（1）焊接过程中应认真填写焊接参数记录表，焊接参数应详实明确。
焊接参数的记录由技术和质量完成，焊接过程当中的照片由技术负责。
（2）埋弧焊焊接引熄弧板焊缝长度不少于50mm，二氧化气体保护焊焊接引熄弧板焊缝长度不少于30mm。
(3)角焊缝焊脚高度序号板厚t焊脚K附图1106216103、试件焊接完成后，标记试件材料、焊接方法，妥善放置供后续检测使用。
四、焊接工艺评定指导书工程名称汇隆杭萧焊接生产工艺评定指导书编号HLHX-HP-母材钢号Q235B 板厚10mm供货状态热轧生产厂山东钢铁股份有限公司济南分公司焊接材料生产厂牌号类型烘干制度(℃×h)备注焊条焊丝唐钢唐银钢铁有限公司ER50-6实心焊丝Φ/镀铜焊剂或气体菏泽市雄风气体有限公司CO2%//焊接方法GMAW焊接位置平焊焊接设备型号NBC-500电源及极性直流反接预热温度(℃)/层间温度≤230℃后热温度(℃)及时间(min)/焊后处理/接头及坡口尺寸图α=60°；t=10；p=3；b=2；焊接顺序图焊接工艺参数道次焊接方法焊条或焊丝焊剂或保护气保护气流量(l/min)电流(A)电压(V)焊接速度(cm/min)热输入(kj/cm)焊接速度（cm/min）牌号Φ(㎜)1/2GMAWER50-6CO220~25250~27026~2835~3830~40 3GMAWER50-6CO220~25250~27026~2835~3830~40焊前清理除油、锈等层间清理清理焊渣、飞溅、氧化物等背面清根碳弧气刨清根、磨光机打磨技术措施其他：1、试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹；待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
2、焊接接头坡口的加工或缺陷的清除可采用碳弧气刨、打磨等方法。
3、割纹深度不应大于，如若割纹超过要求，应采用打磨清除。
编制日期审核日期工程名称汇隆杭萧焊接生产工艺评定指导书编号HLHX-HP-母材钢号Q235B 板厚10mm供货状态热轧生产厂山东钢铁股份有限公司济南分公司焊接材料生产厂牌号类型烘干制度(℃×h)备注焊条焊丝唐钢唐银钢铁有限公司ER50-6实心焊丝Ф/镀铜焊剂或气体菏泽市雄风气体有限公司CO2%//焊接方法GMAW焊接位置平焊焊接设备型号NBC-500电源及极性直流反接预热温度(℃)/层间温度≤23℃后热温度(℃)及时间(min)/焊后处理/接头及坡口尺寸图α=45°；t=10；p=3；b=0；焊接顺序图焊接工艺参数道次焊接方法焊条或焊丝焊剂或保护气保护气流量(1/min)电流(A)电压(V)焊接速度(cm/min)热输入(kj/cm)焊接速度（cm/min）牌号Φ(㎜)1/2GMAWER50-6CO215~20250~27026~2835~3830~40 3GMAWER50-6CO215~20240~26026~2838~4030~40焊前清理除油、锈等层间清理清理焊渣、飞溅、氧化物等背面清根碳弧气刨清根、磨光机打磨技术措施其他：1、试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹；待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
2、焊接接头坡口的加工或缺陷的清除可采用碳弧气刨、打磨等方法。
3、割纹深度不应大于，如若割纹超过要求，应采用打磨清除。
编制日期审核日期工程名称汇隆杭萧焊接生产工艺评定指导书编号HLHX-HP-母材钢号Q345B 板厚16mm供货状态热轧生产厂山东钢铁股份有限公司济南分公司焊接材料生产厂牌号类型烘干制度(℃×h)备注焊条焊丝唐钢唐银钢铁有限公司ER50-6实心焊丝Ф/镀铜焊剂或气体菏泽市雄风气体有限公司CO2%//焊接方法GMAW焊接位置平焊焊接设备型号NBC-500电源及极性直流反接接头及坡口尺寸图α1=45°；α2=60°；t=16；p=0；b=0；H1=; H2=；焊接顺序图焊接工艺参数道次焊接方法焊条或焊丝焊剂或保护气保护气流量(1/min)电流(A)电压(V)焊接速度(cm/min)热输入(kj/cm)焊接速度（cm/min）牌号Φ(㎜)1/2GMAWER50-6CO215~20250~27026~2835~3830~40 3GMAWER50-6CO215~20250~27026~2832~3530~40焊前清理除油、锈等层间清理清理焊渣、飞溅、氧化物等背面清根碳弧气刨清根、磨光机打磨技术措施其他：1、试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹；待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
2、焊接接头坡口的加工或缺陷的清除可采用碳弧气刨、打磨等方法。
3、割纹深度不应大于，如若割纹超过要求，应采用打磨清除。
编制日期审核日期工程名称汇隆杭萧焊接生产工艺评定指导书编号HLHX-HP-母材钢号Q345B 板厚16mm供货状态热轧生产厂山东钢铁股份有限公司济南分公司焊接材料生产厂牌号类型烘干制度(℃×h)备注焊条焊丝唐钢唐银钢铁有限公司ER50-6实心焊丝Ф/镀铜焊剂或气体菏泽市雄风气体有限公司CO2%//焊接方法GMAW焊接位置平焊焊接设备型号NBC-500电源及极性直流反接接头及坡口尺寸图α1=45°；α2=60°；t=16；p=0；b=0；H1=; H2=；焊接顺序图焊接工艺参数道次焊接方法焊条或焊丝焊剂或保护气保护气流量(1/min)电流(A)电压(V)焊接速度(cm/min)热输入(kj/cm)焊接速度（cm/min）牌号Φ(㎜)1/2GMAWER50-6CO215~20250~27026~2835~3830~40 3GMAWER50-6CO215~20240~26026~2838~4030~40焊前清理除油、锈等层间清理清理焊渣、飞溅、氧化物等背面清根碳弧气刨清根、磨光机打磨技术措施其他：1、试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹；待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
