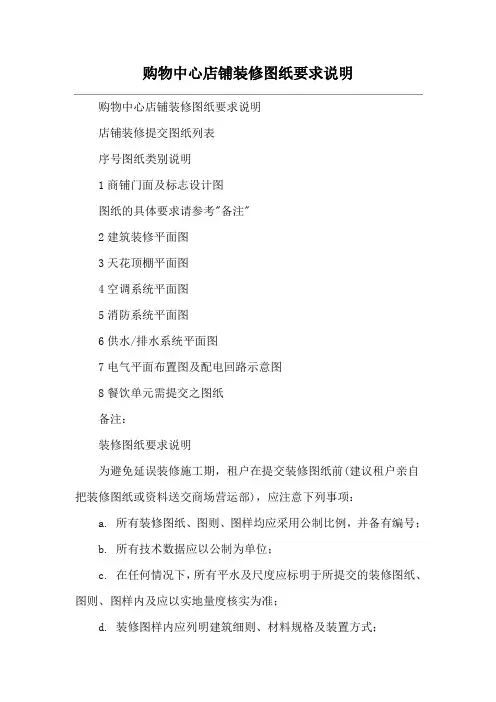

购物中心店铺装修图纸要求说明
购物中心店铺装修图纸要求说明店铺装修提交图纸列表序号图纸类别说明1商铺门面及标志设计图图纸的具体要求请参考"备注"2建筑装修平面图3天花顶棚平面图4空调系统平面图5消防系统平面图6供水/排水系统平面图7电气平面布置图及配电回路示意图8餐饮单元需提交之图纸备注：装修图纸要求说明为避免延误装修施工期，租户在提交装修图纸前(建议租户亲自把装修图纸或资料送交商场营运部)，应注意下列事项：a. 所有装修图纸、图则、图样均应采用公制比例，并备有编号；b. 所有技术数据应以公制为单位；c. 在任何情况下，所有平水及尺度应标明于所提交的装修图纸、图则、图样内及应以实地量度核实为准；d. 装修图样内应列明建筑细则、材料规格及装置方式；e. 机械设备应随附证明文件、说明书等，以便评估负载量；f. 如须更改建筑结构，或对其租用范围内的原设计作出任何改动，有关结构更改、施工办法及楼宇设备等资料，均应详细列明于图样内；g. 所有结构改装/增建工程，均应附有结构上的计算数据；h. 当提交装修图纸、图则、图样前，应先交由认可专业人仕或注册结构工程师批核才呈交业主及商场营运部；i. 所有图纸需按1：100的比例绘制及提交，租用面积100平方米以上者须提交的图纸必须为蓝图。
1、商铺门面及标志设计图：a.为保持丽悦新天整体形象，商铺门面及门牌设计均是统一的，建议租户不要进行修改；若租户认为需要修改商铺门面及门牌之设计，以配合其品牌形象，必须提交设计图纸及相关数据予商场营运部审批并获得批准下方可进行，而租户须负责一切有关费用及日后的维修保养服务，并于租约期满，租户必须自费还原有关改动；b.标志设计图亦必须提交予商场营运部审批并获得批准下方可展示于商铺门面；c.当商场开业后,装修工程期间，商铺门面、橱窗、窗户及一切向外展示的位置必须安装与商场装饰统一的装修围板，租户亦必须提交围板设计图纸及围板材料样本供商场营运部审批并得批准下方可进行其一切工程。
装修申请表
装修总平面图
A3
装修立面图
A3
厨房平面布置图
A3
设备重量明细
A3
楼板负荷分布图
A3
防水材料明细表
A3
2
电 气 图 纸
配电箱系统图
A3
电气总平面图
A3
照明平面图(应急照明平面布置图:须注明应急灯型号及数量）
A3
动力平面图（插座）
A3
电气隐蔽工程平面图（含接线盒位置）
A3
弱电设计、布线图
A3
消防改造平面图
A3
3
空调给排水
天花风口位置图
A3
排油烟、送风等风机电源及控制电缆布线图
A3
给排水平面图（给排水材料明细表）
A3
4
燃 气
厨房灶具平面布置图、设备清单
A3
燃气灶具、设备平面布置尺寸图
A3
5
其
它
工程进度计划表
A3
消防平面图
A3
装修材料防火合格证明
A3底板
注：商户所提交的施工图均应按照当地消防规范要求和规定绘制（图纸最小比例1:50），装修施工图、工程进度表，一式两份并提供CAD电子档（或PDF版A3电子档）图纸。
公司名称：
招商部审核意见：
审核人：
工程物业部审核意见：
审核人：
营运部审核意见：
审核人：
总经理审核意见：
签字：
注：此表附表为《装修图纸递交明细表》
装修图纸递交明细表—餐饮铺
店铺名称：铺位号：
序号
项目
图纸名称
递交
说明
备注
有
无
1
装 修 图 纸
设计说明
卖场的设计图例展示
• 调查结果显示，在零售店铺里播放柔和而节拍 慢的音乐，会使销售额增加40％，快节奏的音 乐会使顾客在商店里流连的时间缩短而购买的 商品减少;所以每天快打烊时，零售店铺就播放 快节奏的摇动乐，迫使顾客早点离开，好早点 收拾早点下班。
2020/4/27
• 声音的密度指的是声音的强度和音量。由于零 售企业应用的背景音乐是如此之多，因此，它 成为零售店铺可以控制的最重要的声音之一。 它有助于消除不想要的声音，并可同时对雇员 的工作予以配合。但是，这种音乐如果掌握不 好，声音过高，则会令人反感，声音过低，则 不起作用。因此，音乐的响度一定要与零售店 铺力求营造的店内环境相适应。
所谓足够的宽，即要保证顾客提着购物筐或推着 购物车，能与同样的顾客并肩而行或顺利地擦肩而过。 不同规模卖场信道宽度基本设定值如表
2020/4/27
卖场通道宽度设定值表
单层卖场面积
300平方米、 1 000平方米 1500平方米 2 500平方米 6000平方米以
上
2020/4/27
主通道宽度 1．8米 2.1米 2．7米 3.0米 4．0米
2020/4/27
卖场的气味设计
• 巧克力、新鲜面包、桔子、玉米花和咖啡等等 。气味对增进人们的愉快心情也会是有帮助的 。花店中花卉的气味，化妆品柜台的香味，面 包店的饼干、糖果味，蜜饯店的奶糖和硬果味 ，零售店铺礼品部散发香气的蜡烛，皮革制品 部的皮革味，烟草部的烟草味
2020/4/27
照明设计
2020/4/27
2020/4/27
干净明朗的过道,整齐有序的货架, 让人耳目一新!
独特的布局让您畅通无阻
2020/4/27
肉类详细分割图
2020/4/27
商业综合体施工图审核要点
商业综合体施工图审核要点一、总平面图审核1、审核经济技术指标是否与前期策划的指标一致。
2、审核商业是否有完整的城市展示面，商业与塔楼位置是否符合各自功能需求。
3、审核地下商业客运出入口是否分设，是否设在城市次级道路上，是否对商业人行交通产生影响。
4、审核是否考虑单独的货运出入口及货运通道，货运交通是否影响客运交通。
5、审核地面需设置商业落客区，车行流线是否合理。
6、审核车道宽度及转弯半径为是否满足客车、货车、消防车使用要求。
7、审核地块周边市政过街人行横道、人行天桥、地下通道、地下交通出入口等是否与商业出入口有机结合；是否尽可能利用公共交通设施拉动客流的作用以及可能存在的地面坡度进行“多首层”设计。
8、审核对竖向分析图（场地内标高）是否满足无障碍、车行人行要求；商场主入口处不得设置台阶和门槛，并由入口向室外缓坡处理解决室内外高差问题。
9、审核城市交通主干道上是否在地块内设置公共交通停靠位置，是否影响人行车行交通。
10、审核是否考虑地面免费购物巴士、电动车的停放位。
11、审核车道铺装荷载是否满足运输要求，化粪池位置不应设置在商业各主入口及次入口附近。
12、审核消火栓及消防立管位置（不影响室内美观、不影响立面效果）。
二、功能布局审核1、审核购物中心商铺是否尽可能沿柱体进行分隔，日后方便商铺布局调整；特殊商铺是否在铺内设计卫生间、一二层预留或增加楼梯设计。
2、审核是否提供ATM机位置。
3、审核后勤通道是否连接各业态及大型主力店，后勤通道是否与货梯相连通，与顾客使用功能是否交叉。
4、审核是否在局部层（如厨房等）设有独立的员工卫生间。
5、审核货运通道（卸货区与停车场入口间）净高是否满足高度要求。
6、审核主力商家位置是否均匀设置卸货区域，面积一般为100～200㎡。
7、审核是否设计卸货平台，卸货平台高度应能满足各个货车型号要求，一般0.75m到 1.2m（沃尔玛要求1m到1.3m），同时设有净宽2米不大于10%的坡道。
店面门头设计
一、概念门面设计是一门理性创作与感性表现并重的活动。
它作为一个商店或企业的主要“外部标志”，很大程度上代表了其性质与特征，对整个店面的装饰起到“画龙点睛”的作用。
设计精巧的门面设计具有很强的吸引力。
二、门面设计的作用及原则1、门面设计作用（1）门面设计是材料技术和艺术美学相结合的典范，创造经济、美观的店铺设计，有助于今天社会物质文明与精神文明的和谐；（2）门面设计的强烈个性与识别性，有助于提高生活效率和节奏；（3）能够为消费大众提供理想的商业购物空间。
2、门面设计原则（1）适合性门面设计要准确体现商店的类别和经营特色，宣传商店的经营内容和主题，能反映商品特性和内涵。
（2）流行性门面设计要随着不同时期人们的审美观念有所变动，相应改变材料、造型形式以及流行色彩搭配，以跟上时代特征。
（3）广告性门面设计要能起到广而告之的作用，其目的是要起到宣传商店经营内容、扩大商店知名度作用。
设计时可利用橱窗、门头、灯厢、招牌、霓虹灯等各装饰构成元素进行图案、文字和造型的设计，全面宣传商店及品牌。
（4）风格鲜明、独特性门面设计要努力做到与众不同、标新立异，使顾客一看到商店门面就具有心灵上的震撼感和情感的共鸣。
设计要敢用夸张的形象和文字来体现商店的独特风格。
如：酒吧设计（5）美观、生动性门面设计要注意形象上的美观大方和生动性，注意色彩、光影等方面的和谐、生动感，要让顾客感觉自然、亲切。
（6）呼应性门面设计要注意与周围所处环境之间的呼应性，要因地制宜。
（7）经济性门面设计要符合经济节省的原则，只要材料选择得当，符合自身特点，最终设计的门面一样布局精心、美观。
不必一味追求豪华、奢侈。
三、门面设计过程（程序）门面设计主要分为：准备、构思和设计三大阶段。
1、设计准备阶段了解同类商店门面设计的流行趋势；研究商店所处建筑结构特、坐落环境和门面空间尺寸；了解商店所针对的顾客对象和其艺术欣赏水准；了解商店陈设商品种类和特点；考察周围市民和店员对门面设计的期望、要求；弄清商家打算用于门面设计所支出的费用问题（涉及到材料、造型方方面面）。
如何画店面平面设计图
如何画店面平面设计图基础平面图就是所谓平面图，是地图的一种。
当测区面积不大，半径小于10公里(甚至25公里)的面积时，可以水平面代替水准面。
在这个前提下，可以把测区内的地面景物沿铅垂线方向投影到平面上，按规定的符号和比例缩小而构成的相似图形，称为平面图。
那你想知道如何画店面平面〔制定〕图吗?接下来我告诉你如何画店面〔平面制定〕图。
如何画店面平面制定图：第一步，首先我们必须要到现场看一看店面的房屋结构，然后再用量房尺把每一面墙都量一量，用笔将量取的尺寸记录下来第二步，将尺寸量完以后必须要跟客户〔沟通〕，看看客户有没有什么想法和看法，然后记录下来，在将来制定方案的时候供自己参照。
第三步，沟通完成以后就可以回来做方案了，回来后必须要将手工画图纸在〔电脑〕上用cad绘图软件绘制出房屋的结构，第四步，绘制完成以后就可以开始合计方案了，例如：美发店面的制定里面的功能性主要有一下几个方面：1.吧台背景墙2.客户储物柜3.美发产品展示柜4.毛巾架5.客户已经购买的洗护产品柜6.休闲区7.剪发区8.烫发区。
所以我门制定一个美发店也是着重合计这些功能区，从这些功能区入手制定。
第五步，平面布置完成以后，这个制定方案基本已经完成一半了，平面制定是〔室内制定〕的重中之重，一定要重视。
制定方案有了，那么我们如何去跟客户讲解呢，当然平面图是一方面，如何能找一些参照图来说明你的制定思想岂不是更加形象。
所以找一些参照图，还是很有必要的。
第六步，参照图找好之后我们前期的制定工作就做完了，也就是可以把客户约过来沟通了。
PS平面制定零基础学习方法：一、photoshop基本工作界面的布局、预设工作界面、DIY工作界面、photoshop软件特性与工作原理浅析。
二、PS基本工具：选取工具、基本编辑工具、视图操作工具。
工具栏中各种工具的使用方法。
三、图层类型与图层样式的应用：什么是图层、图层工作原理、图层面板的使用、图层类型与图层转换、图层样式的应用四、矢量工具与路径面板的应用：什么是矢量图形、矢量图层与矢量蒙版、钢笔工具的应用、形状工具的应用、路径与路径面板的应用五、编辑菜单与图像菜单详解：photoshop编辑菜单、常用编辑命令、图像菜单、图像色彩模式转换、调整菜单六、通道原理与通道面板的使用：包括什么是通道、通道的工作原理、通道面板的使用、alpha通道与专色通道的应用方法。
商业综合体商户装修图纸审核要点
图纸评审重点关注内容1、所有的装饰在平面图中已体现2、店铺与就近的消防疏散通道关系图已体现。
1、面积大于等于120平方米的店铺，须保障至少两个有效的安全出口，且两个安全出口门边界的水平间距不得小于5米。
2、消防后勤门的尺寸不小于900mm，且不能在建筑后勤安全门前增加装饰门、布帘门、镜子等。
3、建筑店铺内任一点至疏散门的直线距离不大于15m。
4、门口装饰尺寸、通往消防后勤门通道的尺寸、仓库内的尺寸都有体现，且通道的尺寸不小于900mm。
1、地面装饰材料须使用B1级及以上的材料，符合消防要求。
2、地面完成面与门口外购物中心公共地面平齐。
4家私尺寸图所有家私的尺寸、及家私之间的尺寸有体现。
5索引布置图对于重点位置有索引图详细说明1、门口装饰与租赁线有体现，所有装饰、门把手及门楣不能超出租赁线。
2、门口装饰与消防卷帘间的尺寸有体现，装饰距消防卷帘15cm及以上。
3、门口装饰与公共柱子的尺寸有体现。
7室内各立面图所有装饰的立面图有体现说明。
图纸评审重点关注内容8门面效果图结合商业项目的特点，租户店面形象与购物中心整体设计协调。
9室内视角效果整体有新颖，整体协调较好图纸评审重点关注内容涉及建筑楼板结构改变，有提供结构施工图，并经建筑原设计单位提供意见函。
对于店铺边界紧靠建筑幕墙的地面，要求采用钢板覆盖伸缩缝后，再铺垫砂浆施工。
11结构计算书超重装饰物（如鱼缸、保险柜、档案柜、设备柜等）对建筑楼板的荷载计算说明，及安装工艺说明。
图纸评审重点关注内容12电气设计应对本电气施工按国家和行业规范，结合实际施工情况提供相关设计与施工说明。
对每个回路的开关容量、电缆线径、电缆技术要求、穿管材料、功率大小等都有详细说明。
所有线缆必须为低烟无卤阻燃线（WDZB-BYJ导线上应有标注“WD”记号）；线路吊顶内穿管设计应为桥架、KBG管或金属软管（1米以内允许采用金属软管）；对插座回路的电气开关要求采用带漏电保护的开关。
电气系统图12361013商业综合体商户装修图纸审核要点一、建筑平面图二、效果图三、结构平面图四、电气施工图平面布置图平面尺寸图地面布置图门面立面图结构施工图租户主开关容量要求小于购物中心上一级的开关1、天花灯位尺寸合理布局，与空调风口、消防排烟风口、天花造型错开2、天花灯具采用节能灯具，并在天花顶棚上有对灯具变压器、整流器等有隔热措施。
