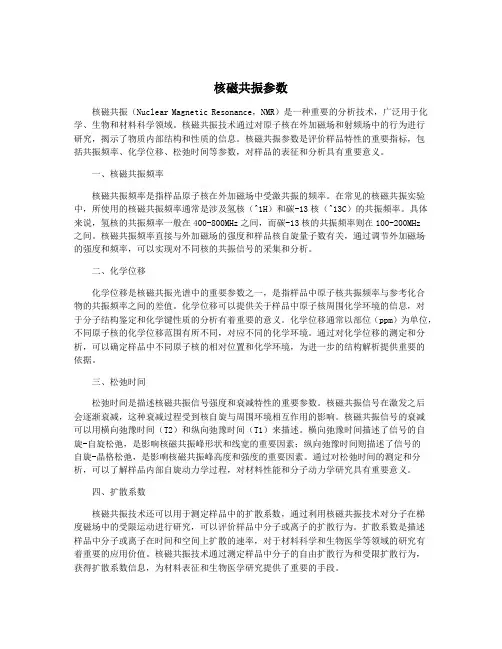

核磁共振参数
核磁共振参数
核磁共振参数核磁共振（Nuclear Magnetic Resonance，NMR）是一种重要的分析技术，广泛用于化学、生物和材料科学领域。
核磁共振技术通过对原子核在外加磁场和射频场中的行为进行研究，揭示了物质内部结构和性质的信息。
核磁共振参数是评价样品特性的重要指标，包括共振频率、化学位移、松弛时间等参数，对样品的表征和分析具有重要意义。
一、核磁共振频率核磁共振频率是指样品原子核在外加磁场中受激共振的频率。
在常见的核磁共振实验中，所使用的核磁共振频率通常是涉及氢核（^1H）和碳-13核（^13C）的共振频率。
具体来说，氢核的共振频率一般在400-800MHz之间，而碳-13核的共振频率则在100-200MHz之间。
核磁共振频率直接与外加磁场的强度和样品核自旋量子数有关，通过调节外加磁场的强度和频率，可以实现对不同核的共振信号的采集和分析。
二、化学位移化学位移是核磁共振光谱中的重要参数之一，是指样品中原子核共振频率与参考化合物的共振频率之间的差值。
化学位移可以提供关于样品中原子核周围化学环境的信息，对于分子结构鉴定和化学键性质的分析有着重要的意义。
化学位移通常以部位（ppm）为单位，不同原子核的化学位移范围有所不同，对应不同的化学环境。
通过对化学位移的测定和分析，可以确定样品中不同原子核的相对位置和化学环境，为进一步的结构解析提供重要的依据。
三、松弛时间松弛时间是描述核磁共振信号强度和衰减特性的重要参数。
核磁共振信号在激发之后会逐渐衰减，这种衰减过程受到核自旋与周围环境相互作用的影响。
核磁共振信号的衰减可以用横向弛豫时间（T2）和纵向弛豫时间（T1）来描述。
横向弛豫时间描述了信号的自旋-自旋松弛，是影响核磁共振峰形状和线宽的重要因素；纵向弛豫时间则描述了信号的自旋-晶格松弛，是影响核磁共振峰高度和强度的重要因素。
通过对松弛时间的测定和分析，可以了解样品内部自旋动力学过程，对材料性能和分子动力学研究具有重要意义。
T核磁共振技术参数
Atlas SPEEDER高级功能（包括：Pianissimo静音技术，SuperFASE package, FBI和CIA无造影剂血管成像技术，WFOP, Time SLIP无造影剂动态成像技术，FS-BB流体磁敏感黑血成像技术，Body Vision类PET技术，JET螺旋桨伪影校正技术，Noncontrast MRA by FASE）M-基本系统配置包、M-心血管成像软件包、M-体部成像软件包、M-乳腺成像软件包、M-神经系统成像软件包、M-高级后处理、M-远程培训支持。
5
硬盘图像存储量
≥600,000幅(256×256)
6
一体化主机和重建器技术
具备
7
系统控制模式
数字网络架构，请注明技术的英文名称
8
图像重建速度(幅/秒) (256X256矩阵全FOV)
≥56000幅/秒
9
同步扫描重建功能
扫描,采集,重建时可同时进行阅片,后处理,照相和存盘功能
10
显示器
≥19寸彩色LCD率液晶显示器
具备
1.5
射频通道数或ADC模数转换器个数
自报
1.6
相控阵射频同时并行终端传输通道数
≧64通道（提供Datasheet证明）
2
独立射频放大器个数
≥2
3
射频功率
≥36KW
4
独立射频源可根据个体差异个性化调节参数
4.1
射频脉冲的幅度
具备
4.2
射频脉冲的相位
具备
4.3
射频脉冲的波形
具备
4.4
射频脉冲的能量
具备
3.10
抑制头部运动伪影
提供，BLADE或PROPELLOR 2.0或Multivane
核磁共振参数
核磁共振参数核磁共振（Nuclear Magnetic Resonance, NMR）是一种用于研究材料结构和性质的重要分析技术，在生物医学、有机化学、材料科学等领域都得到了广泛的应用。
核磁共振技术通过探测样品中原子核的磁共振现象，从而获得样品分子的结构、组成和运动信息。
在进行核磁共振研究时，一些重要的参数对于获得准确的数据和结论非常关键。
接下来，我们将系统地介绍核磁共振中一些重要的参数及其作用。
1. 磁场强度（B0）磁场强度是核磁共振仪中磁场的强度，通常用特斯拉（Tesla, T）为单位。
较高的磁场强度可以提高信噪比，增强分辨率和灵敏度，从而有利于观察和分析样品的细微结构和细节。
常见的核磁共振仪磁场强度包括1.5T、3T和7T，而在高场核磁共振实验室中，甚至可以达到更高的磁场强度，如9.4T、11.7T等。
2. 放射频频率（RF频率）放射频频率是核磁共振实验中用于激发和探测核磁共振信号的频率。
对于不同类型的核磁共振核素，其共振频率会有所不同，而且在不同的磁场强度下也会有所变化。
在进行核磁共振实验时，需要确保所选的放射频频率与样品中核素的共振频率相匹配，以实现有效的信号激发和探测。
3. 核磁共振信号强度核磁共振信号强度是指样品中核磁共振信号的强度和稳定性，通常用信噪比（SNR）来衡量。
较高的信号强度意味着更清晰的信号和更可靠的数据，有助于准确地测定样品中核磁共振峰的位置、形状和强度。
提高核磁共振信号强度可以通过优化实验参数、改进探测器性能和优化样品制备等途径来实现。
4. 脉冲序列脉冲序列是核磁共振实验中用于激发、操控和检测核磁共振信号的脉冲信号序列。
不同的脉冲序列可以实现不同类型的核磁共振实验，如T1加权实验、T2加权实验、扭曲角度谱（DOSY）实验等。
选择合适的脉冲序列可以实现对样品不同性质和动力学过程的研究，为获取特定信息提供重要手段。
5. 核磁共振谱宽核磁共振谱宽指的是核磁共振谱中信号的展宽范围，通常以赫兹（Hz）为单位。
磁共振参数
磁共振参数磁共振成像（MRI）是一种利用核磁共振原理产生的高分辨率医学影像技术，常用于诊断各种疾病和损伤。
磁共振成像的参数是影响成像质量和临床诊断效果的关键因素，包括磁场强度、脉冲序列、扫描时间等。
本文将就磁共振成像的参数进行详细介绍，并探讨其在临床医学中的应用。
磁共振成像的磁场强度是影响图像分辨率和对比度的重要参数之一。
一般来说，磁场强度越高，图像的分辨率和对比度越好。
目前临床使用的磁共振成像系统主要有1.5T和3.0T两种磁场强度。
3.0T的磁场强度比1.5T更高，能够提供更高的信噪比和更好的空间分辨率，适用于对解剖结构和病变进行更精细的观察和诊断。
脉冲序列是指在磁共振成像中采用的RF脉冲、梯度脉冲和时间序列的组合方式。
常用的脉冲序列包括T1加权成像、T2加权成像、质子密度加权成像和T2*加权成像等。
不同的脉冲序列能够突出不同的组织特征和病变信息，因此在临床诊断中需要根据具体情况选择合适的脉冲序列。
扫描时间也是影响磁共振成像的重要参数之一。
随着磁共振成像技术的不断改进，扫描时间已经大大缩短，使得患者的舒适度和成像效果得到了提升。
快速成像技术如EPI、SENSE和GRAPPA等的应用也使得磁共振成像的扫描时间更短，从而在临床实践中得到了广泛的应用。
对于磁共振成像的参数而言，信噪比也是一个非常重要的指标。
信噪比是成像质量的关键因素之一，它能够反映出图像的清晰度和对比度。
在提高信噪比方面，增大磁场强度和改善硬件设备是非常重要的手段。
针对信噪比较低的情况，也可以通过信号平均、并行成像和计算机重建等技术手段来提高图像质量。
在临床医学中，磁共振成像的参数是根据疾病类型、扫描目的和患者情况来进行选择的。
对于颅脑部的疾病诊断，通常会选择较高的磁场强度和T1加权成像序列；对于脊柱和关节的成像，可以通过选择不同的脉冲序列来突出软组织或骨组织；对于儿童、孕妇或老年患者，也需要根据具体情况来选择合适的参数和扫描方式。
ge1.49t磁共振参数
ge1.49t磁共振参数
磁共振成像（MRI）是一种医学影像技术，它利用磁场和无害的无线电波来创建人体内部的详细图像。
在MRI中，有一些参数是关键的，其中包括1.5T。
1.5T代表了MRI扫描中使用的主磁场强度，单位为特斯拉（T），这是MRI设备的一个重要参数。
1.5T是一种中等强度的磁场，相对于其他MRI设备，它提供了较高的信噪比和更好的空间分辨率，使其成为常见的MRI设备之一。
1.5T的磁场强度在临床上有许多应用。
它能够提供高质量的解剖学图像，适用于大多数临床诊断需要，如脑部、脊柱、关节和内脏器官的成像。
1.5T MRI还可以用于检测和诊断许多疾病和病变，包括肿瘤、神经系统疾病、心血管疾病等。
由于其相对较低的成本和广泛的适用性，1.5T MRI设备在临床中得到了广泛的应用。
除了磁场强度外，MRI还涉及其他参数，如重复时间（TR）、回波时间（TE）、矩阵大小、切片厚度等。
这些参数会影响MRI图像的对比度、分辨率和扫描时间。
在临床实践中，医生和技术人员会根据具体的临床问题和患者情况来调整这些参数，以获得最佳的影像质量。
总的来说，1.5T MRI是一种常见且广泛应用的MRI设备，它在临床诊断和疾病监测中发挥着重要作用，提供了高质量的解剖学信息，有助于医生准确诊断和治疗疾病。
核磁共振-NMR参数汇总.
醛基质子位于去屏 蔽区，加上由于羰 基电负性引起的去 屏蔽效应因此其共 振峰出现在低场位 置(＝9.2-10.5ppm)
邻近基团的磁各向异性-3
三键的屏蔽
+
_
_
H0
乙炔质子位于正屏蔽区，因 此其共振峰出现在高场区 ( =1.8ppm)
+
范德华效应
范德华效应：两个原子相互靠近时，由于受到范德华力
HCa HCb, , , ...
3 2 1 0
化学位移
化学位移的定义 •化学位移和分子结构
•
化学位移和分子结构的关系
•分子中电子对核的屏蔽作用是化学位移形成的原因。屏 蔽的大小和外加磁场的大小、核的种类、核所处化学键 的类型、核周围邻近的化学基团以及其它分子的相互作 用都有关系 •局部逆磁作用 •局部顺磁作用 •邻近基团的磁各向异性 •范德华效应 •溶剂作用 •氢键效应 •pH的影响
=B0/2
同一种核在分子中 不同化学环境下共 振频率的位移称为
化学位移
化学位移产生的原因
原子核处于分子内部，分子中运动的电子受到外 磁场的作用，产生感生电流。这一感生电流在核 上产生感生磁场，感生磁场与外磁场相互叠加， 使核上受到的有效场发生变化。我们把这一现象 称为核受到了屏蔽。屏蔽作用的大小可用屏蔽因 子来表示 Htotal＝H0－H0 ＝(1－ )H0
蔽作用是主要的，所以观测到的是氢键
形成低场位移
溶剂效应
•由于溶剂与溶质分子间的相互作用，使得在不 同溶剂下的溶质分子的化学位移不同
H ref H sam 10 6 ppm H ref
sam ref 10 6 ppm ref
低 场 高 频
高 场 低 频
核磁共振波谱仪的参数及应用
核磁共振波谱仪的参数及应用什么是核磁共振波谱仪？核磁共振波谱仪（Nuclear Magnetic Resonance Spectrometer，简称NMR）是一种基于核磁共振现象和技术的仪器设备。
它主要通过对样品提供强磁场，以及对样品中核磁偶同峰（核磁共振）的收集和分析来确定分子和原子之间的化学结构和物理性质。
通常情况下，NMR仪器的主体包括磁场系统、射频电磁辐射系统、探头和数据采集处理系统等部分。
核磁共振波谱仪的参数使用NMR技术需要考虑一些重要的参数。
下面我们将介绍一些常见的参数以及它们的意义。
磁场强度磁场强度是NMR的一个重要参数之一。
其单位为特斯拉（Tesla，T），通常以T为单位表示。
磁场的强度越高，则可以检测到的核磁偶同峰越多，样品的分辨率也越高。
在实际应用中，NMR仪器可用的磁场强度一般在0.1-1.5T之间。
探头探头是NMR仪器中最重要的部分之一。
它负责建立和产生射频场，收集核磁偶同峰的信号，并将这些信号传输到接收器中进行处理。
探头的尺寸和形状决定了它可观测样品的大小和形状。
射频频率射频频率是NMR仪器中用来产生和采集信号的电磁辐射波的频率。
在大多数情况下，射频频率可以直接控制NMR仪器的探头。
平衡时间平衡时间指在样品准备阶段，对样品所加强磁场的强度和持续时间进行调整，以便让样品中的核磁偶同峰达到一个稳定的状态。
平衡时间一般为几秒钟到几分钟不等。
应用核磁共振波谱仪可以被广泛应用于许多领域，如生物化学、有机化学、医药学、材料科学等。
以下是一些重要的应用领域。
反应分析NMR可以被用来分析各种类型的化学反应，如酯化反应、加成反应等等。
通过观察样品在反应之前和之后的NMR谱图，在反应过程中发生的化学变化可以被可靠地确定和识别。
分子结构确定核磁共振波谱仪最重要的应用之一就是分子结构的确定。
通过对样品的核磁共振信号进行分析，可以确定样品中的各种原子之间的化学联系和相对位置。
这种技术对于化学和材料科学研究中的分子、聚合物等微观结构的解析非常有用。
T核磁共振技术参数
9.10
踝关节专用线圈》8通道
具备
9.11
高分辨头颅专用线圈》通道32
具备
9.12
腕关节专用线圈》8通道
具备
9.13
颈动脉专用线圈》8通道
具备
9.14
独立双下肢血管线圈》36通道
具备
五
计算机
1
CPU主频
>3.2GHz
2
处理器位数
64位
3
主内存
>32GB
4
硬盘容量
>128GB固态或1TB机械
5
硬盘图像存储量
具备
4.17
优化反转角技术
具备
4.18
线圈灵敏度校正
具备
4.19
神经Байду номын сангаас分辨成像
具备
4.20
磁共振实时定位
具备
4.21
3.10
抑制腹部运动伪影
提供，BLADE或PROPELLOR 3.0或
Multivane XD
3.11
抑制关节运动伪影
提供，BLADE或PROPELLOR 3.0或
Multivane XD
3.12
抑制颈部运动伪影
提供，BLADE或PROPELLOR 3.0或
Multivane XD
3.13
可应用于T1像
2.2
Y轴最大扫描视野
>500mm
2.3
Z轴最大扫描视野
>450mm
3
最大采集矩阵
>2048 X2048
4
最大弥散加权系数B值
>25,000
5.1
最小2D层厚
<0.5mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核磁共振参数
核磁共振参数在医学、化学、生物学等领域都有着重要的应用，本文将详细介绍核磁
共振参数的定义、分类、原理以及在不同领域的应用。
一、核磁共振参数的定义
核磁共振参数是指在核磁共振平台上所得到的数据和参数，主要用于描述物质的结构、成分和性质。
常见的核磁共振参数包括化学位移、耦合常数、弛豫时间等。
这些参数通过
核磁共振仪器采集到的共振信号中提取而来，具有重要的科学研究和临床诊断价值。
二、核磁共振参数的分类
1. 化学位移：化学位移是指核磁共振信号的频率与标准化合物信号的频率之间的差值，以部分百万(PPM)为单位表示。
化学位移是核磁共振参数中最基本和最常见的一个，
可以用于确定化合物中不同核的环境和结构。
2. 耦合常数：耦合常数是指在核磁共振谱中观察到的两个相邻核之间的相互作用。
通过分析耦合常数，可以得到分子中相邻核之间的距离、角度等信息，对于分子结构的确
定具有重要意义。
3. 弛豫时间：弛豫时间包括纵向弛豫时间（T1）和横向弛豫时间（T2），它们描述了核磁共振信号在脉冲作用后的恢复过程。
通过测定样品中不同核的弛豫时间，可以获得样
品的物理性质、结构特征以及环境条件等信息。
三、核磁共振参数的原理
核磁共振参数是基于核磁共振现象的测定原理得到的。
当样品处于外加静磁场中，核
磁共振仪器向样品施加特定频率的射频脉冲后，样品中的核自旋矢量将发生进动，并在探
测器中引起共振信号。
通过分析共振信号的频率、强度、形状等特征，可以得到相关的核
磁共振参数。
四、核磁共振参数在医学领域的应用
在医学领域，核磁共振参数主要用于医学影像学的诊断和研究。
核磁共振成像技术（MRI）通过测定样品中不同核的化学位移、弛豫时间等参数，可以获取人体内部组织和器官的高分辨率影像，有助于诊断癌症、神经系统疾病、心血管疾病等。
五、核磁共振参数在化学领域的应用
在化学领域，核磁共振参数可用于分子结构的鉴定、化合物的定量分析和反应动力学的研究。
通过分析核磁共振谱图中的化学位移、耦合常数等参数，可以确定分子结构中不同原子的位置与相互作用关系，从而为化学合成和分析提供重要的数据支持。
六、核磁共振参数在生物领域的应用
在生物领域，核磁共振参数可用于蛋白质结构的研究、药物设计和生物大分子的功能分析。
通过测定生物样品中的核磁共振参数，可以揭示生物大分子的结构与功能关系，为新药研发和生物医学研究提供重要的信息。
核磁共振参数在科学研究和临床诊断中具有重要的应用价值，通过分析核磁共振参数可以获得样品的结构、成分以及物理化学性质等重要信息，为相关领域的研究和应用提供有力支持。
