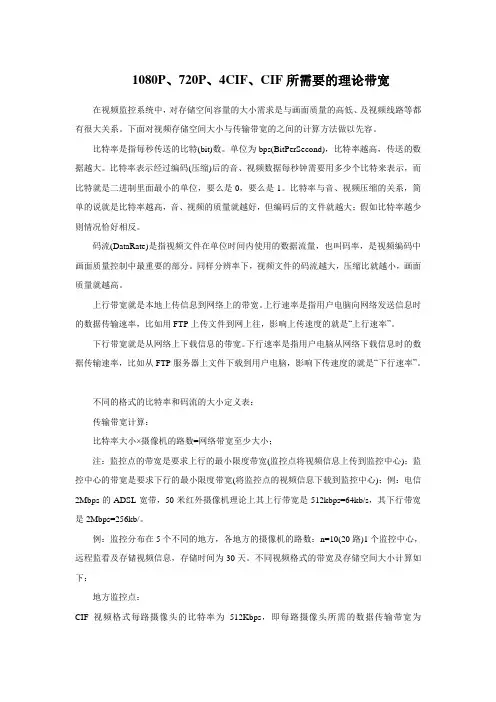

1080P、720P、4CIF、CIF所需要的理论带宽在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以先容。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为 1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=Kbps=25Mbps(下行带宽) 即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s；即：比特率÷8)×3600(单位：秒；1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=.5GB≈69TB。
监控系统硬盘容量计算

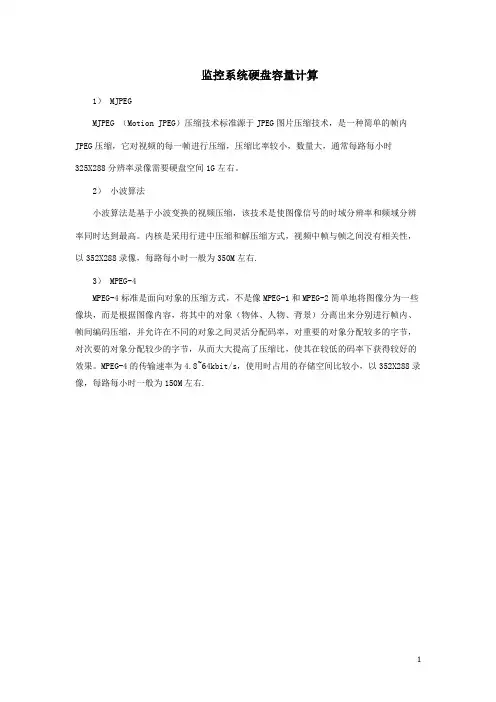

监控系统硬盘容量计算1） MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。
2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。
内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.3） MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。
MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为150M左右.首先介绍一下公式：码流÷8×3600×24×30，这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那CIF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。
就你的问题D1分辨率码流范围在1.5~2M之间，按最大存储容量就用2M来算，码流就是2048K，公式上码流÷8是比特和字节之间的转换，之后的你自己算吧。
这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。
每种存储格式都有相应的计算方法数据流量.带宽匹配及存储空间计算1、数据流量的计算及网络带宽匹配举正达网络数字摄像机以320×240格式传输为例：在320×240工作时，网络数字摄像机码流为8－20Kbps，即每秒每帧8－20Kbit，25帧即为8×25＝200Kbits，20×25＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。
视频监控系统录像存储空间计算表
Storage Requirement Calculator（存储容量计算公式）
Items Camera Numbers（摄像机数量） Per Channel Frameetting (upload - encoder side)（码流） Recording Hours per Day（录像小时） Recording Days（录像天数） Single Frame Size（每帧大小） Qty Unit 1 Cameras 10 Fps 100 Kbps 1 Hours 1 Days 1.25 K Byte
Hard disk requirement（硬盘需求量） 0.05 G Byte for 1.0 hrs 详细公式：每帧大小 X 录像帧数/8 X 60（每分钟） X 60（每小时） X 24（每天） X 天数 X 视频通道数
备注： 1，只需要在黄色区域内填入对应的数字即可 2，码流常规情况下为：25帧CIF格式图像码流150～400kbps，4CIF（D1）码流 1.2～1.8Mbps 3，常识 D1 halfD1 CIF QCIF PAL 720×576 720×288 352×288 176×144 NTSC 720×480 720×240 352×240 176×144 一般而言，D1是CIF的四倍，CIF是QCIF的四倍。 然后，不同分辨率压缩后的 大小才是存储所需的空间，计算空间时，建议使用码率的峰值或者加权平均值 计算。 举例而言：CIF图象，如果最大码率是400Kbps（注意这里是bit），则每秒钟 需要400/8 = 50KBps（这里是Byte，硬盘存储都是按Byte算），则每分钟需要
安防监控录像占用硬盘容量的计算方法
安防监控录像占⽤硬盘容量的计算⽅法安防监控视频存储中，⼀个很重要的问题就是硬盘能录多久的监控视频？要保留30天的监控需要多⼤的硬盘容量？⼀天能录制多⼤的视频？在解释这些问题之前，我们先了解以下信息：IPC码率摄像机的码率即监控视频流的带宽，分为主码流和⼦码流，主码流⽤来存储，⼦码流⼀般⽤来预览。
在不同分辨率/帧率以及画⾯效果时码率⼤⼩有所差异，默认情况下1080P的摄像头主码率为4M，720P的主码率为2M。
硬盘容量即硬盘的存储空间⼤⼩，⼀般有500G/1T/2T/4T/6T，1T=1024G，1G=1024M，⼀般监控硬件的存储容量超过1T。
需要注意的是，硬盘实际可⽤于存储视频的容量为总容量的90%，即容量系数为0.9。
监控路数需要录像的监控摄像机数量，如6个摄像机需要保存录像，则为6路。
计算⽅法：单⽇录像⼤⼩=主码流（M）÷8×3600（秒）×24（⼩时）×通道数÷1024录像天数=硬盘容量（G）×1024×系数×8÷3600（秒）÷24（时）÷主码流（M）÷通道数如：1个1080P摄像头，4M主码流的⼀天视频⼤⼩：4÷8×3600×24×1=43200M≈42GB以下，我们按照上述计算⽅法，我们列出常见⽹络情况下硬盘使⽤情况：2TB=2048GB，实际存储⼤⼩≈2048×0.9=1843GB说明：实际⼯程环境中，可能是多种类型的摄像机组合使⽤，计算⽅法类似。
根据以上计算，如果有4个720P（主码流2M）的摄像机，监控视频需要保存7天，则需要硬盘的存储容量⾄少为7×84GB=588GB，此时建议选购容量超过1T的硬盘。
同样，如果有4路720P 的摄像机，监控视频需要保存⼀个⽉（30天），则需要硬盘容量为30×84GB=2520GB，建议选购3TB以上的硬盘。
监控录像(视频)文件大小计算
监控录像（视频）文件大小计算视频监控系统的前端摄像机分辨率从初的CIF，一直发展到现在的4K，存储和带宽成本不断攀升。
视频编码技术也不断发生变化，同样图像质量下，H.265的码率只有H.264的一半，说明使用H.265编码的录像文件大小为H.264的一半。
那在监控系统中怎么算视频文件的大小及录像硬盘需要容量？1.文件大小计算公式文件大小= 时长×码率÷8或者(音频码率+视频码率)÷8×时长（说明：文件大小单位为kB，码率的单位为Kb /s，时长单位为秒。
）1.1码流码流（Data Rate，也叫码率）是指视频文件在单位时间内使用的数据流量（即：每秒传送的比特数（bit）），是视频编码中画面质量控制中最重要的部分，一般我们用的单位是Kb/s或者Mb/s。
一般来说同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
码流越大，说明单位时间内取样率越大，数据流，精度就越高，处理出来的文件就越接近原始文件，图像质量越好，画质越清晰，要求播放设备的解码能力也越高。
常见的录像文件格式的码流：QCIF 256kbPS，CIF 512kbps，DCIF 768kbps，4CIF 1536KBPS，D12048kbps，720P 3096kbps，1080P 4096kbps。
1.2单个通道录像文件大小每小时单个通道录像文件大小（单位MB/小时）=码率大小×3600（1小时3600秒）÷8÷10242.分辨率视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288，176×144，640×480，1024×768。
在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。
目前监控行业中主要使用Qcif(176×144）、CIF(352×288）、HALF D1(704×288）、D1(704×576）等几种分辨率。
硬盘录像机容量算法
硬盘录像机容量算法如何计算录像容量存储空间=（码流*3600*24）/（8*1024*1024），计算结果单位是G/天例如：一个720P的摄像头，码流值设定为2048Kb/S时，存储一天的容量为（2048*3600*24）/（8*1024*1024）≈21G常识：字节（Byte /bait/ n. [C]）是计算机信息技术用于计量存储容量的一种计量单位，也表示一些计算机编程语言中的数据类型和语言字符。
B（Byte）与b（bit）数据存储是以“字节”（Byte）为单位，数据传输是以大多是以“位”（bit，又名“比特”）为单位，一个位就代表一个0或1（即二进制），每8个位（bit，简写为b）组成一个字节（Byte，简写为B），是最小一级的信息单位。
不同数量级间数据存储是以10进制表示，数据传输是以2进制表示的，所以1KB不等于1000B。
1KB=1024B；1MB=1024KB=1024×1024B。
其中1024=210。
1B（byte，字节）= 8 bit（见下文）；1KB（Kibibyte，千字节）=1024B= 2^10 B；1MB（Mebibyte，兆字节，百万字节，简称“兆”）=1024KB= 2^20 B；1GB（Gigabyte，吉季节，十亿字节，又称“千兆”）=1024MB= 2^30 B；1TB（Terabyte，万亿字节，太字节）=1024GB= 2^40 B；1PB（Petabyte，千万亿字节，拍字节）=1024TB= 2^50 B；1EB（Exabyte，百亿亿字节，艾字节）=1024PB= 2^60 B；1ZB（Zettabyte，十万亿亿字节，泽字节）= 1024EB= 2^70 B；1YB（Yottabyte，一亿亿亿字节，尧字节）= 1024ZB= 2^80 B；1BB（Brontobyte，一千亿亿亿字节）= 1024YB= 2^90 B；1NB（NonaByte，一百万亿亿亿字节） = 1024 BB = 2^100 B；1DB（DoggaByte，十亿亿亿亿字节） = 1024 NB = 2^110 B；硬盘生产商是以GiB（十进制，即10的3次方=1000，如1MiB=1000KB）计算的，而电脑（操作系统）是以GB（2进制，即2的10次方，如1MB=1024KB）计算的，但是国内用户一般理解为1MiB=1M=1024 KB, 所以为了便于中文化的理解，翻译MiB为MB也是可以的。
存储容量计算
存储设计根据要求，福建工程学院监控系统采用集中式存储解决方案。
具体设计为：在监控中心部署H3C EX1000S IPSAN存储服务器，前端所有摄像头的图像通过监控专网传输到监控中心，集中存储到IPSAN服务器上。
监控平台建成后，还需针对存储需求进行不同码流设计：CIF：图像分辨率为352×288 D1：图像分辨率为720×576采用CIF方式：每路每秒是采用512K进行存储，我们参考512k存储系统按照160个摄像头存储30天的需求，共需要存储容量；(计算公式：存储容量（GB)＝（码流/1024/1024/8）×CBR影响系数×60秒×60分钟×24小时×天数）●以512K单路视频图像码流，计算图像存储容量。
每小时容量=3600秒×（512/1024/1024/8）×1.10=0.242G/小时每路图像一天24小时一天容量=24 Hour×0.242GB/Hour=5.801GB/天一月容量=30 天×5.801GB/天=174.03GB160个摄像头保存30天容量=160×174.03GB =27844.8GB=27.8TB 采用Full D1方式：每路每秒是采用2M进行存储，我们参考2M存储系统按照14个摄像头存储30天的需求，共需要存储容量；(计算公式：存储容量（GB)＝（码流/1024/1024/8）×CBR影响系数×60秒×60分钟×24小时×天数）●以1M单路视频图像码流，视频图像分辨率为D1 720*576 PAL 25帧,计算图像存储容量。
每小时容量=3600秒×（2048/1024/1024/8）×1.10=0.967G/小时每路图像一天24小时一天容量=24 Hour×0.967GB/Hour=23.203GB/天一月容量=30 天×23.203GB/天=696.09GB14个摄像头保存30天容量=14×696.09GB =9745.26GB=9.75TB存储设备计算：硬盘计算：750GB SATA实际容量为667（698.5）GB（少于的部分用于操作系统）；CBR影响系数：是指CBR(恒定码流）正误差给存储容量带来的影响系数。
视频监控存储计算方式
每辆车辆的号牌等动态数据信息为0.9KB/条，按单车道日均2000 辆流量估算，每条车道的数据信息按不同存储时间的容量计算公式如下：2000条×0.9KB/条×1车道×365天/年×N年/1024/1024/＝**GB
以下为不同车道数量和不同保存时间的数据存储容量计算：
按照单车道日均2000 辆流量估算，不同车道规模和不同保存时间情况下的信息记录条数为：
对于超大数据量，数据库软件选用Oracle 10G正版数据库，可支持8E的超大数据量，支持双机热备。
数据库存储系统选用高性能服务器，具有数据的绝对安全、对块的快速定位查询以及高速读写能力特点，存储媒介使用高性能硬盘；同时，存储系统1台数据库热备份服务器用于系统级冗余备份，热备服务器选用与数据库主服务器同系列的服务器。
1.1 图片存储设计
车辆图片信息采用JPEG 编码格式，符合ISO/IEC1544∶2000 要求，压缩因子不高于70，200 万高清摄像机输出照片文件平均大小为300K，闯红灯照片大小约为1MB，机动车平均违法率按1%估算，每条车道的图片信息按不同存储时间的容量计算公式如下：
2000 辆×（0.3MB×99%＋1MB×1%）×1车道×30天/月×N个月/1024/1024＝**TB
以下为不同车道数量和不同保存时间的数据存储容量计算：
1.2 视频存储设计
规划视频电子警察路口每方向1 台200万像素高清摄像机同步输出高清视频流，每路视频按照不同的分辨率和帧率每天所需的存储空间如下表：
以200万像素高清摄像机、6.6M码流、12.5fps为例，不同路数和不同保存时间下的存储空间表如下：。
