欧姆定律竞赛题一．选择题（共18小题）1．如图所示，AD为一支长30cm的铅笔芯，当两只电流表的量程为0﹣0.6A时，滑片P的滑动范围为BC=10cm，若将两只电流表的量程改为0﹣3A，则滑片P的滑动范围为（）A．20cm B．24cm C．26cm D．30cm2．某校科技小组自制一台可以测量电阻阻值的欧姆表，如图所示，欧姆表电路是由一只灵敏电流表G、定值电阻R0、滑动变阻器和干电池（设电压不变）组成。
使用时可把待测电阻接在A、B两端。
为了能直接从灵敏电流表盘上读出A、B 端接入的电阻的阻值，需在表盘上重新标注A、B间所测的电阻的阻值数。
当将A、B两端直接连接在一起时，调节滑动变阻器使灵敏电流表指针偏转到最大位置处（满偏），已知此时灵敏电流表内阻、滑动变阻器的有效值和定值电阻R0的总阻值为15欧，则下列说法错误的是（）A．在该欧姆表指针满偏的位置处，盘面应标注的示数是0ΩB．当A、B 间断开时，该欧姆表指针所指的位置处，盘面应标注的示数是∞C．该欧姆表表盘正中间位置处应标注的示数是30ΩD．该欧姆表表盘上的刻度值是不均匀的3．将两只不同阻值的电阻R1、R2连成如图（a）所示的电路，当闭合电键S后，电流表示数为0.5A，现将图（a）中的电阻改接成如图（b）所示的电路，则闭合电键S后，电流表中的示数（）A．一定大于2A B．一定小于0.5AC．一定大于0.5A，但小于1A D．一定大于1A，但小于2A 4．AB、BC、AC、AD、BD、CD六根阻值均为R的电阻线连接如图所示，则A、D 之间的等效电阻为（）A．B．R C．D．5．某同学设计了下图所示的电路，电路中滑动变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是（）A．安培表的示数逐渐变大B．安培表的示数逐渐变小C．安培表的示数先增大，然后减小到原值D．安培表的示数先减小，然后增大到原值6．利用如图所示的电路可以测量出电压表的电阻，R为电阻箱，电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的﹣R图象为图中的哪一个（）A．B．C．D．7．实验室里可以用欧姆表来直接测量电阻。
欧姆定律精选试题【可编辑全文】
AR 1R 2S图1图3 可编辑修改精选全文完整版单元测试题一、选择题1、根据欧姆定律的推导式IU R 可以得出A. 导体两端的电压越大,电阻越大B. 导体中的电流越大,电阻越小C. 导体的电阻在数值上等于导体两端的电压与通过导体中的电流之比D. 导体的电阻跟电压成正比,跟电流成反比2、有两只定值电阻分别标有“2A 10Ω”和“1A 5Ω”字样,若把它们串联起来使用,则电路两端允许加的最大电压是B. 15VC. 30VD. 25V3、若将上题中的两个电阻并联起来使用,则干路电流最大是A.3AB. 2AC. 1.5AD.1A4、图1中R 1= R 2,电源电压保持不变,当开关S 由闭合变为断开时,电流表的示数A.不变B. 变为原来的2倍C. 变为原来的一半D.无法确定 5、如图2所示,电源电压保持不变,当滑片P 向左滑动时,则的示数增大,V 的示数减小 B. A 的示数变小,V 的示数变大 的示数变大,V 的示数变大 D. A 的示数变小,V 的示数变小 6、如图3所示电路,两盏相同的电灯在闭合开关后都能发光;过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零;如果电路只有一处故障,则故障可能是A ．电灯L 1断路B ．电灯L 2断路C ．电灯L 1短路D ．电灯L 2短路 7、小明同学在物理实践活动中,设计了如图4所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R `是滑动变阻器,R 是定值电阻,电源两极间电压恒定;四个电路中有一个电路能实现压力增大,电表示数增大,这个电路是图2 S R 1PR 2VA图48、王丽同学在做“测量小灯泡的电阻”的实验中时,所连接的电路图电路如图5所示,当闭合开关后A. 电压表烧坏B. 电流表烧坏C. 电压表有读数,电流表读数为零D. 电流表有读数,电压表读数为零9、某同学在用图6所示电路测小灯炮电阻的实验中,发现闭合开关以后,灯泡不亮,电流表没有示数,怎么移动滑动变阻器滑片位置,电压表的示数都不变,且均为电源电压,可能出现的问题是A. 电流表烧坏B. 灯泡处开路C. 灯泡被短路D. 同时使用了滑动变阻器的上面两个或下面两个接线柱10、在如图7所示的电路中,滑动变阻器的最大阻值是电阻R 的7倍,电源电压为U 恒定不变;当滑动变阻器的滑动片P 由a 端到b 端时,R 两端电压的变化为A.从0到U /7B. 从U 到U /8C. 从0到U /8D. 从U 到U /711、如图8所示,A 1和A 2是两个完全相同均有“0~0.6A ”“0~3A ”两个量程的电流表;当开关S 闭合时,两表均有正常的示数且指针偏转的角度相同,则R 1︰R 2为A. 1︰4B. 4︰1C. 1︰5D. 5︰1 12、在下述情形下,不会造成触电事故的是A.站在地上接触到了家庭电路中的火线B.当某一高压线落到地上时,你恰好从旁边走过图6图5图7R 2A 1R 1SA 2图8C.在维修建筑工地使用的电动机时,有人把断开的电闸合上D.用6V的蓄电池做电学实验13、学习了关于“防止雷电造成的危害”以后,同学们提出了以下几种看法,其中错误的是A.高压输电铁塔上最上面的两条导线是用来输电的B.遇到雷雨天,不要到大树下面避雨,在野外时,要尽量降低身高C.遇到雷雨天,要将门窗关闭,并远离门窗D.雷电是大气中一种剧烈的放电现象,高大建筑上的避雷针可避免雷电造成的危害14、关于安全用电问题,下列说法正确的是A.只有36 V的电压对人体才是安全的B.家庭电路的电压是低压,对人体没有危险C.不能靠近高压带电体D.只要电流通过人体,就会发生触电事故15、在高压输电铁塔上一般都有“高压危险”的警示牌,然而停留在一根高压线上的小鸟却不会触电,这可能是因为A.小鸟是绝缘体B.小鸟本身能耐高压C.鸟双脚落在同一条线上,两脚之间电压很小,几乎没有电流流过鸟的身体D.高压线外包有一层橡胶外皮16、电路中发生“短路”,这里短路是指A．很短的电路 B．电流没经过用电器而直接构成回路C．开关闭合,用电器工作 D．电路不通,没有电流17、当你看到高压线落到地上,正确的做法是A.用手把高压线卷起来,使它离开地面B.防止有人靠近现场,迅速通知供电部门C.迅速逃离现场D.用干燥的木棍把线头挑离地面18、如图所示,闭合开关S两灯都发正常发光,当再闭合S1时,下列说法正确的是A. L1变亮,L2熄灭 B. L1熄灭,L2变亮C. L2有可能烧坏 D. 两灯都不会亮19、如图9是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有读数;则故障原因可能是断路短路断路短路20、一条照明电路刚装好后,还未装保险丝,电工将规格为“220V60W”的灯泡接在要装保险丝的两个接线柱上,接通开关后,灯泡能正常发光,这说明新装的照明电路A．完全符合要求 B.发生短路现象C.发生了断路现象D.以上三种情况都有可能21、如图10所示的电路中,电源电压不变,当闭合开关S,滑动变阻器的滑片P向右移动时,下列判断正确的是A．电流表示数变大,电压表示数变小B．电流表示数变小,电压表示数不变C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数不变22、如图11所示,电源电压保持不变;当开关S1闭合、S2断开时,电流表的示数为0.2A；当开关S1、S2都闭合时,电流表的示数为0.8A;则电阻R 1与R2的比值为A 、1:3 B、 3：l C、 2:3 D、 3：2二、填空题23、利用一个10Ω和一个15Ω的电阻,可获得的最大电阻值是____Ω,最小电阻值是______Ω;24、如图12所示的电路中,电源电压为3V,开关闭合后,电流表和电压表的读数分别是0.1A和,则通过R2的电流是 A,R2两端的电压是V,R1的电阻是Ω;图12图9L1L2图10图1125、如图13所示,电源电压9V且保持不变,电流表的量程为0～0.6A,小灯泡标有“6V, 2/3A ”,则小灯泡的电阻是Ω,为了不让电路中的电流超过电流表的量程,滑动变阻器接入电路的电阻最小值是Ω;26、在图14所示电路中,要使L1和L2组成串联电路,应闭合开关；要使L1与L2并联,应闭合开关；禁止同时闭合开关 ,否则会造成短路现象;27、如图15所示电路中,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为6V时,电流表示数为0.5A；当电压表的示数为时,电流表示数为0.3A,则电阻R为____Ω,电源电压为_____V;28、一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻;29、如图16所示电路,电阻R1=R2=4Ω,电源电压保持不变,当S1、S2都闭合时,电流表的示数为0.75A,此时电路是________联电路,电路的总电阻是______Ω；当S1闭合、S2断开时,电路的总电阻是_______Ω,电流表的示数是______A;30、学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器,一位同学想把它们并联后接在电路中,要使指示灯正常工作,则电源电压应该为V,此时干路中通过的最大电流为 A;31、将阻值为30Ω和10Ω的两个电阻串联后接到电源上,通过每个电阻的电流是,此电源的电压是 V ,若将这两个电阻并联接到原来的电源上,则通过此电路的总电流是 A;32、在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示;则由图17可知,元件A的电阻为Ω；将A和B并联后接在电压为的电源两端,则通过A和B的总电流是 A;三、计算题33、有一个电烙铁,工作时通过电阻丝的电流是0.5 A,如果电阻是72Ω,电烙铁两端的电压是多少伏图13图14图15图17图16图19P SA R1R2 V图1834、电阻R两端的电压为6 V时,通过的电流是0.3 A,如果电压增大到9 V,能否用0.6 A量程的电流表来测量电流35、在如图18所示的电路中,电源电压是6V,R1=4Ω、R2=6Ω,I1=0.6A,求I2和I 及滑动变阻器连入电路的电阻;36、如图19所示,滑动变阻器标有“50Ω 1A”的字样,电源电压为18V恒定不变,当开关S闭合后,电流表的示数0.5A、电压表的示数为5V;求⑴电阻R1的阻值；⑵这时滑动变阻器连入电路的阻值；⑶若电流表的量程为0~0.6A、电压表的量程为0~15V,则滑动变阻器连入电路的阻值不能小于多少欧;37、某同学连接的电路如图20甲所示,当他闭合开关后,使滑动变阻器取四个不同的值时,电压表、电流表对应有四组值;该同学将这四组数值在图17乙所示的坐标中分别描出来,即a、b、c、d四个点;由这四个点作出的U—I图像为一条直线,延长直线交纵轴U轴于E点,交横轴于F点;如果电源电压为U0,定值电阻的阻值为R0,请你分析：1E点表示的电流表、电压表的示数各为多少此时电路处于什么状态2F点表示的电流表、电压表的示数各为多少此时电路处于什么状态38、天热了,晚上人们都喜欢到院子里乘凉,小明就主动在院子里装了一盏电灯;为了方便,小明从他家里的照明线路的开关处拉出两根线来,装上开关和灯头;装好了,小明试了一下,开关一开灯就亮,一关灯就灭,灯安装成功了;晚上,人们都到院子里乘凉,小明就把院子里的灯开亮.奇怪的是,院子里的灯一亮,家里的灯也跟着亮了,可灯光比正常的光暗得多;小明以为家里灯的开关开着呢,便回家去拉家里灯的开关,这一拉,家里灯由暗变亮,像平常一样发光,院图20子里的灯倒灭了;1根据以上的现象,你认为小明的电路是怎样连接的 画出电路图; 2对照电路图,请你帮助小明解释出现上述奇怪现象的原因; 3你认为正确的接法是怎样的参考答案 一、选择题18. A 20. A 21. A 二、填空题 23、 25,6; 24、 ,1, 20 25、 9, 626、 S 3, S 1、S 2 ,S 2、S 3 27、 6,9 28、 串,10 29、 并,2,4, 30、 10, 31、 12 32、 5 三、计算题33．1滑动变阻器；2图略,4当导体的电阻不变的情况下,导体中的电流跟导体两端的电压成正比；当导体两端的电压不变的情况下,导体中的电流跟导体的电阻成反比;5控制变量法34. 36 V 20.0.45 A ＜0.6 A,能35. 0.4A 、1A 、Ω提示：U 1=I 1R 1=0.6A ×4Ω=, A 4.06V 4.2222=Ω==R U I , I = I 1+I 2=0.6A+0.4A=1A,滑动变阻器要分担部分电压U ’==,滑动变阻器连入电路的电阻Ω===6.31AV 6.3''I U R36. ⑴R 1=U 1/I =5V/0.5A=10Ω ⑵R 2=U 2/I =18V-5 V /0.5A=26Ω⑶为使电流表不损坏,电路中的电流I ≤0.6A,即U / R 1+R 2 ≤0.6A,18V/10Ω+R2≤0.6A,解得 R2≥20Ω；为使电压表不损坏,R1上的电压U1’≤15V,U R1/R1+R2≤15V,R2≥2Ω;所以为使电压表和电流表均不损坏,滑动变阻器连入电路的阻值不得小于20Ω37.1在E点时,电流表示数为0,电压表示数为U,此时S断开;2在F点时,电压表示数为0,电流表示数为U0／R,此时S闭合且滑动变阻器的滑片P滑到了最左端,使电路处于局部短路状态;38.1电路图如右图,小明在装灯的时候,把院子里的电灯导线接在家里电灯开关的两个接线柱上了;2当家里灯开关K断开时,如果K1也断开,两灯都不亮；当K1接通,院子里和家里灯串联,两灯都得不到额定电压,不正常发光;当K1接通后,再将K接通,院子灯被开关K短路,灯不亮；家里灯又得到额定电压,正常发光;3院子里的灯接电源的两根线应一根接火线,一根接零线,不能接到其他灯的开关上如图2;图1 小明接法图2 正确接法。

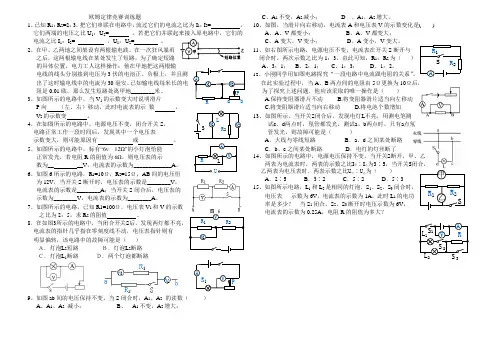

欧姆定律竞赛训练题
R 2S V 1V 2LA R 1R 2S3R 1R 2甲乙S欧姆定律竞赛训练题1、已知R 1：R 2=2：3，把它们串联在电路中，流过它们的电流之比为I 1：I 2= ，它们两端的电压之比U 1：U 2= 。
若把它们并联起来接入原电路中，它们的电流之比I 1：I 2= ，U 1：U 2= 。
2、在甲、乙两地之间架设有两根输电践。
在一次狂风暴雨 之后，这两根输电线在某处发生了短路，为了确定短路 的具体位置，电力工人这样操作：他在甲地把这两根输 电线的线头分别接到电压为3伏的电池正、负极上，并且测出了这时输电线中的电流为30毫安。
已知输电线每米长的电 阻是0.01欧，那么发生短路处离甲地________米。
3、如图所示的电路中，当V 1的示数变大时说明滑片 P 向 （左、右）移动，此时电流表的示 数 ， V 2的示数变 。
4、在如图所示的电路中，电源电压不变，闭合开关S ， 电路正常工作一段时间后，发现其中一个电压表示数变大，则可能原因有 或 。
5、如图所示的电路中，标有“6v 12Ω”的小灯泡恰能正常发光，若电阻R 的阻值为6Ω，则电压表的示数为__ __V ，电流表的示数为_____________A 。
6、如图6所示的电路，R 1=10Ω，R 2=15Ω，AB 间的电压恒为12V ，当开关S 断开时，电压表的示数是________V ， 电流表的示数是________A ；当开关S 闭合后，电压表的 示数为________V ，电流表的示数为________A 。
7、如图所示的电路，已知R1=100Ω，电压表V 1和V 的示数之比为2：5，求R 2的阻值 。
8、在如图3所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是（ ） Ａ．灯泡L 2短路 Ｂ．灯泡L 2断路 Ｃ．灯泡L 1断路 Ｄ．两个灯泡都断路9、如图ab 间的电压保持不变，当S 闭合时，A 1、A 2 的读数（ ） A 、A 1、A 2 减小； B 、 A 1不变，A 2增大；C 、A 1不变，A 2减小；D 、A 1、A 2增大。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
电路 欧姆定律 竞赛练习题
电路欧姆定律竞赛练习题1、如图1所示电路，闭合电键，两只灯泡都不亮，且电流表和电压表的指针均几乎不动。
在查明电路中各接线柱与导线接触良好的情况下，现将电键S与电流表的位置对调，将两灯泡L1和L2的位置也对调，再次闭合电键时发现两只灯泡仍不亮，电流表指针仍几乎不动，但电压表指针却有了明显的偏转。
根据上述现象，试分析可能出现故障的电路器件是哪些？2、小明是一位摄影爱好者，他想用汽车上的蓄电池和照明灯泡自制一个洗印黑白照片用的小型曝光箱。
按要求曝光箱内应有两只灯泡，其中一只涂成红色，曝光箱外有两只开关，当闭合S1时，只有红灯L1发光，这时可在红灯照明下调整底片和相纸的位置，调好后闭合S2，则L1和L2均为正常发光，从而使相纸感光。
为了防止在放好相纸之前，由于操作失误而使L2发光，电路设计要求在S1闭合前，接通S2时L2并不发光。
根据上述要求，请画出曝光箱内部的电路图，并将图2所示的实物图连成相应的工作电路。
3、某控制电路的一个封闭部件上，有三个接线柱A、B、C和灯泡、电铃各一只，如图3所示。
用导线连接A、C时，灯亮铃不响；连接A、B时，铃响灯不亮；连接B、C时，灯不亮铃也不响。
请你根据上述情况画出这个部件的电路图。
4、安全用电的常识之一就是不靠近高压电，而双脚站在高压线上的鸟，却没有发生触电事故，这主要是因为A．鸟的脚爪是很好的绝缘体 B 鸟的双脚是非常干燥的C．电线上有一层绝缘的保护材料 D．鸟两脚间的电压很低5、小明想用一只3．8伏的小灯泡做一个玩具台灯，电源用小型收录机的电源，但这个电源的输出电压为6伏，于是他找到了物理老师。
物理老师经过实验告诉小明，这只灯泡发光时电阻约13欧，同时又给了他一段每厘米1欧的电阻丝，要求他自己想出解决问题的办法。
对这个问题，你知道该怎么办吗？6、现有甲、乙、丙、丁四个小灯泡，其中甲和乙的规格相同，均为“ 6．0V、0．3A”；丙和丁的规格相同，均为“6．0V 0．18A”。
欧姆定律知识竞赛(提高篇)
图1图2图6图4图51、图1所示的电路中，电阻R 1的阻值为10Ω。
闭合开关S ，电流表A 1的示数为2A ，电流表A 2的示数为0.8A ，则电阻R 2的阻值为＿＿＿Ω。
2、在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R 1、R 2分别做实验，他根据实验数据画出了图2所示的图像，请你根据图像比较电阻R 1与R 2的大小，3某导体电阻为20欧，若通过该导体的电流为0.3安，该导体两端的电压为＿＿＿伏。
当该导体两端电压为3伏时，该导体电阻为＿＿＿欧。
4、在图3所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向左移动时，电流表A 的示数将＿＿＿＿，电压表V 与电压表V 1示数的差值将＿＿＿＿＿。
（均选填“变大”、“变小”或“不变”）5、在图4所示的电路中，电源电压不变，R 2=10Ω。
S 1 闭合、s 2断开时，电流表的示数为0.2A ．两6、如图5所示，将导体接到电路A 、B 之间时，导体与灯泡是＿＿＿＿联的．如果将不同的导体分别接到A 、B 之间，闭合开关，可通过观察、比较＿＿＿＿来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用＿＿＿＿表替换灯泡，作进一步的判断．7、如图6所示，电源电压保持不变，滑动变阻器的最大阻值R 0=20Ω，当只闭合开关S 1，滑片P 置于最左端a 时，电流表示数为0.2A ；当开关S 1、S 2均闭合，滑片P 置于最右端b 时，电流表示数为0.6A ，则定值电阻R 1=＿＿＿Ω，电源电压U =＿＿＿＿V 。
8、利用如图7（背面）所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。
实验中，不断改变Rx 的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I 与 R 的关系图像，如图8所示。
由图像可以得出的结论是＿＿＿＿＿＿＿＿＿＿＿＿；此次实验中，伏特表的示数始终保持＿＿＿＿V 不变。
9、小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图9所示I -U 关系图像。
欧姆定律培优竞赛题
周末提高班（欧姆定律一）1、在如图所示的电路中，电源电压保持不变．闭合幵关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是（）A．两电流表示数的差值变小B．电压表V示数与电流表A1示数的比值不变C．电压表V示数与电流表A2示数的比值不变D．电压表V示数与电流表A2示数的乘积变大2、张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图象．分析图象得出的下列说法中错误的是（）A．通过导体A的电流与其两端的电压成正比B．导体A和B的电阻之比为1：2 C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD．将导体A和B串联时通过A的电流为0.4 A，则导体B两端电压为2V3、如图所示，L1“2.5V 0.3A”、L2“3.8V 0.3A”，灯丝电阻不变，电源电压可调，闭合开关S，下列说法正确的是（）A．L1、L2两端实际电压不同B．L1、L2电阻之比为25：38C．L1、L2的电流之比为25：38 D．通过调节电源电压，能使L1、L2同时正常工作第1题第2题第3题4、小红测电阻Rx的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻．她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到Rx的阻值为（）A．5ΩB．3ΩC．2ΩD．1.75Ω5、如图所示的电路中，电源电压保持不变，R1=20Ω．闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A，则电源电压和滑动变阻器的最大阻值分别为（）A．6V 20ΩB．12V 20ΩC．6V 30ΩD．12V 30Ω6、如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图象如图乙所示．则下列判断正确的是（）A．图线A是电阻R1的I-U关系图象B．电源电压为18VC．R1的阻值是40ΩD．滑动变阻器R2的最大阻值为30Ω第4题第5题第6题7.现有两个用电器，上面分别标有“6V 0.2A”和“12V 0.5A”的字样，如果把这两个用电器串联起来，那么加在串联电路两端的最大电压应该是（）A．9.4V B．10.8V C．18V D．27V8．在图所示电路中，R1=3Ω，R3=6Ω，电压表V1的示数为11V，电压表V2的示数为14V，则R2的阻值为( )A.4ΩB.8ΩC.10ΩD.12Ω9．如图所示，当K闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，将R2和R3对换位置后，V1、V2和A的示救均不变，则( )A.通过R1、R2、R3的电流之和为1AB.R1=4ΩC.电源电压U=10VD.R2两端电压为3V10．如图所示，当开关S闭合后，两灯均能发光，且已知甲表的读数为2.0，乙表的读数为4.0（单位为V或A），则可求得( )A．灯L1的电阻为0.5Ω B．灯L1的电阻为2ΩC．灯L2的电阻为0.5Ω D．灯L2的电阻为2Ω第8题第9题第10题11、在图所示的电路中，电流表的量程为0～0.6A，电压表的量程为0～3V．滑动变阻器上标有“50Ω1A”字样，当开关S闭合，滑动变阻器的滑片滑到某一位置时，电流表的示数为0.3A，电压表的示数为3V；当滑动变阻器的滑片滑到另一位置时，电流表的示数为0.5A，电压表的示数为1V．求：（1）电阻R1的阻值和电源电压；（2）为保证电路安全，滑动变阻器R2的调节范围．12、某班科技小组的同学设计了一种简易的电子拉力计，如图甲是其原理图．放在水平地面上的物体A通过硬质弹簧与拉环相连．弹簧上端和金属滑片P固定在一起（弹簧的电阻A的质量为100kg，定值电阻R1=6Ω，R2不计，P与R2接触良好且不计摩擦）．已知物体是一根长为6cm的均匀电阻线（阻值与其长度成正比），其最大阻值为24Ω，电源电压为6V，电流表的量程为0～0.6A．当不拉拉环时，金属滑片P刚好处于a端．已知该弹簧伸长的长度△l与所受竖直向上的拉力F间的关系如图乙所示，问：①要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？②闭合开关，当电流表示数为0.6A时，R2接入电路中的电阻为多少？此时弹簧伸长了多少？③在保证电路安全的条件下，物块A对地面的压力范围是多少（g=10N/kg）？13.某电器的内部电路如图所示，其中R1=12Ω。
欧姆定律练习题及答案(经典)
1.有两个电阻R1和R2串联在电路中, 它们的阻值之比是5: 3, 则通过它们的电流之比是 , 它们两端的电压之比是。
若它们并联在电路中则通过它们的电流之比是 , 它们两端的电压之比是。
2.如图所示, 电阻R1与电阻R2串联后, 它们的总电阻是100Ω, 已知R2＝60Ω, 电压表的示数为10V, 则通过R1的电流为______A,R2两端电压是V 。
3.一段导体两端电压为12V, 导体中的电流是2A, 则此导体本身的电阻为Ω；如果电压降为6V, 导体中的电流是 A；电压降为0, 导体的电阻等于。
4.如图所示的电路, 电源电压保持不变, R1是定值电阻, R2是滑动变阻器。
当开关S 闭合, 滑片由b端向a端移动的过程中, 电流表示数 , （变大、变小、不变）电压表示数与电流表示数的比值。
（变大、变小、不变）5.两只定值电阻，甲标有“10. 1A”，乙标有“15. 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流.. A，两端允许加的最大电压...V. 6.一个电铃正常工作时的电流为0.5A, 电阻为 9Ω, 现把它接入电压为10V的电路中, 为使电铃能正常工作, 应____联一个阻值为______欧的电阻。
7．将电阻Rl与R2并联后接在电源两端时, 通过它们的电流之比为3∶2, 则它们的电阻之比为________。
若把它们串联起来接在电源两端, 那么通过它们的电流之比为________,电压之比为_________。
8. 如图所示, 电源电压不变, 当滑动变阻器滑片P向右移动时, 电压表V的示数变（“大”或“小”或“不变”） , 电流表A1的示数变（“大”、“不变”或“小”） , A2的示数变（“大”或“小”）。
9.有两个定值电阻, 甲标有“10Ω 1Ａ”, 乙标有“12Ω0.5Ａ”, 为使电阻不被烧坏, 若把它们串联起来, 串联电路两端允许加的最大电压为V。
；若把它们并联起来, 干路中的最大电流为A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律竞赛题一．选择题（共18小题）1．如图所示，AD为一支长30cm的铅笔芯，当两只电流表的量程为0﹣0.6A时，滑片P的滑动范围为BC=10cm，若将两只电流表的量程改为0﹣3A，则滑片P的滑动范围为（）A．20cm B．24cm C．26cm D．30cm2．某校科技小组自制一台可以测量电阻阻值的欧姆表，如图所示，欧姆表电路是由一只灵敏电流表G、定值电阻R0、滑动变阻器和干电池（设电压不变）组成。
使用时可把待测电阻接在A、B两端。
为了能直接从灵敏电流表盘上读出A、B 端接入的电阻的阻值，需在表盘上重新标注A、B间所测的电阻的阻值数。
当将A、B两端直接连接在一起时，调节滑动变阻器使灵敏电流表指针偏转到最大位置处（满偏），已知此时灵敏电流表内阻、滑动变阻器的有效值和定值电阻R0的总阻值为15欧，则下列说法错误的是（）A．在该欧姆表指针满偏的位置处，盘面应标注的示数是0ΩB．当A、B 间断开时，该欧姆表指针所指的位置处，盘面应标注的示数是∞C．该欧姆表表盘正中间位置处应标注的示数是30ΩD．该欧姆表表盘上的刻度值是不均匀的3．将两只不同阻值的电阻R1、R2连成如图（a）所示的电路，当闭合电键S后，电流表示数为0.5A，现将图（a）中的电阻改接成如图（b）所示的电路，则闭合电键S后，电流表中的示数（）A．一定大于2A B．一定小于0.5AC．一定大于0.5A，但小于1A D．一定大于1A，但小于2A 4．AB、BC、AC、AD、BD、CD六根阻值均为R的电阻线连接如图所示，则A、D 之间的等效电阻为（）A．B．R C．D．5．某同学设计了下图所示的电路，电路中滑动变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是（）A．安培表的示数逐渐变大B．安培表的示数逐渐变小C．安培表的示数先增大，然后减小到原值D．安培表的示数先减小，然后增大到原值6．利用如图所示的电路可以测量出电压表的电阻，R为电阻箱，电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的﹣R图象为图中的哪一个（）A．B．C．D．7．实验室里可以用欧姆表来直接测量电阻。
如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。
在a、b间接入一个电阻R，电路中就有一个对电流I，即电阻R与电流表的读数I有一一对应关系。
所以，由电流表的指针位置可以知道电阻R大小。
为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值。
欧姆表在测量电阻前都需要调零，即把a、b两接线柱短接，调节变阻器的滑片位置，使电流表满偏（指在最大刻度处）．若某欧姆表的刻度值是按电源电压为1.5伏来刻度的，满偏电流为10毫安。
在使用一段时间后，发现电源电压降为1.2伏，用这个欧姆表测得某电阻为350欧，则这个电阻的实际值为（不考虑电源本身的电阻）（）A．280欧B．350欧C．250欧D．400欧8．在如图所示的电路中，电源两端的电压不变。
当只闭合开关S1时，电流表A1的示数为I，电流表A2的示数为I2．当开关S1、S2都闭合时，电流表A1的示数为Iˊ，电流表A2的示数为I2ˊ．I2：I=2：3，I2ˊ：Iˊ=4：7，则电阻R1：R2：R3等于（）A．2：1：4 B．4：2：1 C．2：3：4 D．3：4：79．在如图所示的电路中，当电键S闭合后，电压表有示数，调节可变电阻R的阻值，电压表的示数增大了△U．则（）A．可变电阻R被调到较小的阻值B．电阻R2两端的电压减小，减小量等于△UC．通过电阻R2的电流减小，减小量小于△U/R2D．通过电阻R2的电流减小，减小量等于△U/R110．两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图，电压表的示数为8V，如果他把此电压表改接在R2两端，则电压表的示数将（）A．小于4伏B．等于4伏C．大于4伏小于8伏D．等于或大于8伏11．在图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压U CD 不变，只要流过稳压管W的电流在5mA和25mA之间，U CD将稳定为15V．R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）．设电源电压U为25V，则当R2变化时，为了确保U CD为15V，则R1阻值范围应为（）A．2500Ω～2000ΩB．400Ω～500ΩC．250Ω～400ΩD．500Ω～2000Ω12．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I，现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定13．在如图所示电路中，开关S闭合后，电流表A1的示数是A2示数的2倍。
关于三个电阻的阻值关系，下列说法正确的是（）A．R2=2R1B．R2=2R3C．R1一定小于R2D．R1一定大于2R314．有一种半导体材料的电阻值随着温度的变化如下表所示：t/℃020*********R/Ω500380300250220200用这种材料制成的热敏电阻与电压表等元件连成如图电路，电源电压恒为6V，电压表量程为0～3V，定值电阻R0的阻值为380Ω．若把电压表的刻度盘改为指示温度的刻度盘，则（）A．温度刻度盘的刻度是均匀的B．温度刻度盘指示的最小温度值为0℃C．环境温度越高，对应电压表读数就越大D．温度刻度盘的20℃与电压表3V的刻度对应15．如图所示的电路中，总电流I=0.4A，R1=R2=2Ω，R3=1Ω．则通过R2的电流的方向和大小分别是（）A．向上，0.1A B．向下，0.1A C．向上，0.2A D．向下，0.2A 16．如图所示的电路中，若ab为输入端，接入电压为20V，AB为输出端，并把总阻值为R的滑动变阻器的滑片置于变阻器的中央，则以下说法错误的是（）A．不接负载时输出电压U AB=10VB．当AB间接上阻值也为R的负载时，输出电压U AB＜10VC．AB间接负载阻值越大，U AB越接近10VD．AB间接负载的阻值很大时，U AB可能大于10V17．如图所示，AB、CD为两根平行且均匀的相同电阻丝，直导线EF可以在AB、CD上滑行并保持与AB垂直，EF与AB、CD接触良好。
B、D之间的电压U保持不变，A、C之间接一个理想电压表，当EF处于图中位置时电压表示数为6.0伏，如将EF由图中位置向左移动一段距离△L后电压表示数变为5.0伏，若将EF由图中位置向右移动一段相同距离△L后，电压表示数将变为（）A．6.5伏B．7.0伏C．7.5伏D．8.0伏18．如图所示是一个部分电路，其中R1=1欧，R2=5欧，R3=3欧，I1=0.1安，I2=0.2安，则通过电流表上的电流大小和方向为（）A．0.2安从a到b B．0.15安从b到a C．0.2安从b到a D．0.3安从a到b二．多选题（共4小题）19．如图甲所示，电源电压为U保持不变，R0为定值电阻。
闭合开关，电流表A 的示数为I，电压表V1的示数为U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1﹣I图线和U2﹣I图线，如图乙所示。
则下列判断中错误的是（）A．当滑片向右移动时，电压表V1的示数U1增大，电压表V2的示数U2减小B．图中，AQ表示U1﹣I图线，OQ表示U2﹣I图线C．在U﹣I坐标中两条图线在Q点相交，此状态滑动变阻器连人电路的阻值是0ΩD．电源电压U=4.5V，定值电阻R0的阻值1.25Ω20．在如图所示的电路中，R0、R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数的变化量分别用△I、△U1、△U2和△U3表示。
则在滑片P向下滑动的过程中（）A．不变，不变B．U2=U1+U3C．不变D．|△U2|=|△U1|+|△U3|21．有如图所示的电阻分布，在ab两点间加上某一电源，流过4Ω电阻的电流为1A，下列判断正确的是（）A．ab两点间的电阻为8ΩB．流过电源的电流为6AC．CD两点间的电压为4V D．ab两点间的电压为72V22．如图，阻值较大的电阻R1和R2串联后，接入电压U恒定的电路，现用同一电压表依次测量R1和R2的电压，测量值分别为U1和U2，已知电压表内阻与R1、R2的阻值相差不大，则以下说法正确的有（）A．U1+U2=U B．U1+U2＜U C．=D．≠三．填空题（共8小题）23．如图所示，灯泡规格均相同，甲图中电压恒为6V，乙图中电压恒为12V．分别调节R1、R2使灯均正常发光，可变电阻接入电路中的电阻值之比R1：R2=。
24．如图所示的电路中，电源电压保持不变，R2、R3是两个定值电阻。
闭合开关S、滑片P 向左滑动，电压表示数将；当电流表示数变化量的绝对值为△I 时，电压表示数变化量的绝对值为△U；当电流表示数变化量的绝对值为△I′时，电压表示数变化量的绝对值为△U′．若△I＜△I′，则．（此空格填“大于”、“等于”或“小于”）25．在如图所示的电阻网格中，AB、BC、CD、DA四根电阻丝的阻值为r，其余各电阻丝的阻值都相等，但阻值未知，测得AC两点之间的总电阻为R，若将AB、BC、CD、DA四根电阻丝皆换成阻值为2r的电阻丝，则AC两点之间的总电阻为。
26．如图所示，电阻R1标有“6Ω lA”，R2标有“3Ω 1.2A”，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的直流电源。
闭合开关s后，为保证R1、R2均不损坏，则允许加的最大电源电压是，通过电流表A1的电流不得超过。
27．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为R。
28．如图所示为测量量程较小的电流表内阻的实验电路。
其中G为待测电流表，E为直流电源，S1、S2为开关，R1为总阻值较大的滑动变阻器，R2为电阻箱（可从其表盘上直接读出其电阻值）．实验步骤如下：①先闭合开关S1，调节滑动变阻器接触头P的位置使G表指针指在满偏位置；②保持P的位置不变，闭合开关S2，调节电阻箱R2使G表指针指在半满偏位置；③记下此时电阻箱的阻值R0，R0即为G表内阻的实验值。
在本实验中，G表内阻的实验值比真实值（填“大”或“小”），如实验中有三个可用的电源，它们的电压分别是4V、6V和8V，三个电源均能实现上述实验步骤①，则为了使R0更接近G表内阻的真实值，应选择电压值为V的电源。
29．在图（a）所示的电阻网络中，每一个电阻的阻值均为R．某同学用如图（b）所示的装置去测量网络中任意两节点之间的电流。
