旋转电磁铁结构
分合闸电磁铁的结构和工作原理简介
分合闸电磁铁的结构和工作原理简介电磁铁是一种能够产生磁场并具有吸引或释放物体的装置。
分合闸电磁铁作为电力系统中重要的控制元件，具有开关、分合闸等功能。
本文将对分合闸电磁铁的结构和工作原理进行简单介绍。
一、结构分合闸电磁铁一般由线圈、铁芯和固定支架等组成。
1. 线圈：线圈是分合闸电磁铁的核心部件，通常由绝缘导线绕制而成。
它通过电流驱动产生磁场，完成吸合或释放分合闸机构。
2. 铁芯：铁芯用于增强磁场的强度和导磁性能。
它是由磁性材料制成，通常为硅钢片或软磁合金。
铁芯的形状根据具体的设计要求而定，常见的有I形、C形、E形等。
3. 固定支架：固定支架用于固定线圈和铁芯，保证它们的正确位置和相对稳定。
固定支架通常由金属材料制成，具有一定的强度和刚度。
二、工作原理分合闸电磁铁通过通电产生磁场来实现分合闸机构的运动。
其工作原理可以分为两种情况：通电吸合和断电释放。
1. 通电吸合：当电流通过线圈时，线圈内产生磁场，磁场线会穿过铁芯并形成一个闭合回路。
根据安培定律，电流通过线圈的同时会引起磁通量的变化，从而产生一个磁力作用在铁芯上。
这个磁力会使铁芯受力，向固定支架方向移动，当移动到一定位置时，分合闸机构发生分合动作。
2. 断电释放：当切断通电时，线圈中的电流消失，磁场逐渐消失。
由于铁芯的导磁性，磁通量的变化会产生感应电动势，这个感应电动势产生一个反向的电流，通过线圈。
这个电流会产生一个与初始电流方向相反的磁场，使得铁芯受到的磁力减小或消失，分合闸机构因此发生释放动作。
三、应用分合闸电磁铁广泛应用于电力系统中的断路器、开关和接触器等设备中。
它的主要作用是实现电力设备的分合闸动作，保证电流的正常分配和传送。
总结：通过上述对分合闸电磁铁的结构和工作原理的简单介绍，我们可以看出，分合闸电磁铁是一种重要的电力系统控制元件，它通过通电产生磁场实现断路器、开关等设备的分合动作。
它的结构简单明了，一般由线圈、铁芯和固定支架组成。
在实际应用中，分合闸电磁铁发挥着不可替代的作用，保障了电力系统的正常运行。

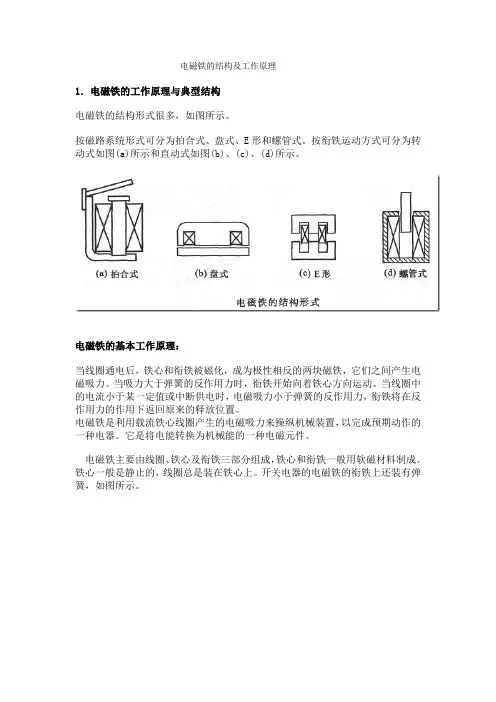

电磁铁的结构及工作原理
电磁铁的结构及工作原理1．电磁铁的工作原理与典型结构电磁铁的结构形式很多，如图所示。
按磁路系统形式可分为拍合式、盘式、E形和螺管式。
按衔铁运动方式可分为转动式如图(a)所示和直动式如图(b)、(c)、(d)所示。
电磁铁的基本工作原理：当线圈通电后，铁心和衔铁被磁化，成为极性相反的两块磁铁，它们之间产生电磁吸力。
当吸力大于弹簧的反作用力时，衔铁开始向着铁心方向运动。
当线圈中的电流小于某一定值或中断供电时，电磁吸力小于弹簧的反作用力，衔铁将在反作用力的作用下返回原来的释放位置。
电磁铁是利用载流铁心线圈产生的电磁吸力来操纵机械装置，以完成预期动作的一种电器。
它是将电能转换为机械能的一种电磁元件。
电磁铁主要由线圈、铁心及衔铁三部分组成，铁心和衔铁一般用软磁材料制成。
铁心一般是静止的，线圈总是装在铁心上。
开关电器的电磁铁的衔铁上还装有弹簧，如图所示。
2．电磁铁的分类按其线圈电流的性质可分为直流电磁铁和交流电磁铁；按用途不同可分为牵引电磁铁、制动电磁铁、起重电磁铁及其他类型的专用电磁铁。
牵引电磁铁主要用于自动控制设备中，用来牵引或推斥机械装置，以达到自控或遥控的目的；制动电磁铁是用来操纵制动器，以完成制动任务的电磁铁；起重电磁铁是用于起重、搬运铁磁性重物的电磁铁。
3．电磁铁根据所用电源的不同，有以下三种：①交流电磁铁。
阀用交流电磁铁的使用电压一般为交流220V，电气线路配置简单。
交流电磁铁启动力较大，换向时间短。
但换向冲击大，工作时温升高(外壳设有散热筋)；当阀芯卡住时，电磁铁因电流过大易烧坏，可靠性较差，所以切换频率不许超过30次／min，寿命较短。
②直流电磁铁。
直流电磁铁一般使用24V直流电压，因此需要专用直流电源。
其优点是不会因铁芯卡住而烧坏(其圆筒形外壳上没有散热筋)，体积小，工作可靠，允许切换频率为120次／min，换向冲击小，使用寿命较长。
但启动力比交流电磁铁小。
③本整型电磁铁。
本整型指交流本机整流型。
电磁铁内部结构
电磁铁内部结构
电磁铁是用来控制交流电动机的，是利用通电导体在磁场中受力的作用而产生电动力的。
电磁铁可用于控制电动机，使其按照人们所需要的方向转动，同时也可用于电动机的制动装置。
电磁铁由铁芯、线圈、衔铁和铁心等组成。
线圈有两个绕组，一个绕在铁芯上，另一个绕在线圈上。
衔铁放在铁芯里，是一个铁磁性的条形物体，当它和线圈相碰时就会产生电流，从而使衔铁得到磁力。
衔铁用来夹住线圈，使其固定在铁芯上。
衔铁上面有两个接触点，与衔铁接触的是电磁铁的磁极。
线圈里通以电流，当衔铁被吸向电枢铁心的两极时就产生电动力；当衔铁被吸向电磁铁的两极时就产生磁力。
电磁铁具有吸合功能和吸脱功能。
吸合功能是指电磁铁可以把被吸引物体从它所在的位置吸出来；脱吸功能是指电磁铁可以把被吸引物体从它所在的位置脱下来。
电磁铁工作时，铁芯中会有电流通过，这种电流就叫做电源电压；衔铁被吸向铁心时就产生了电动力；衔铁和铁心互相摩擦产生了热量；高温下会使衔铁融化。
—— 1 —1 —。

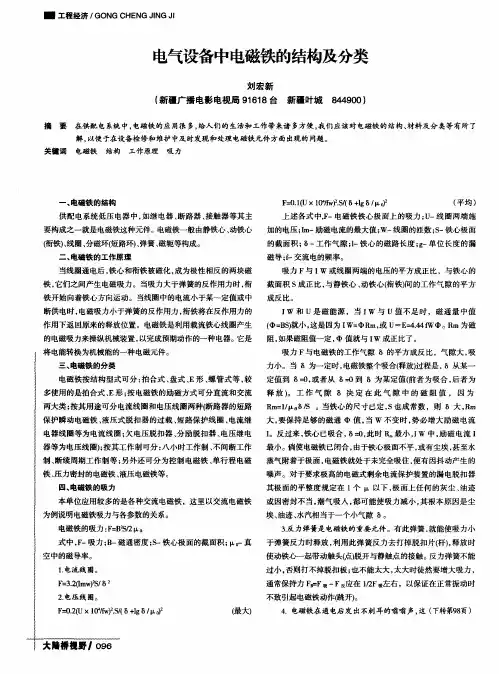

电气设备中电磁铁的结构及分类
电磁铁 结构 工作 原 理 吸 力
关键词
一
、
电磁铁 的结构
Ｆ － － ０ ． １ （ ＵＸ １ ０ ４ ／ ｆ ｗ ） ２ ． ｓ ／ （ ６＋ ｌ ｇ ８ ／ ０ ）
（ 平均）
供配 电系统低压 电器 中， 如继 电器 、 断路 器 、 接触 器等其 主 要 构成之一就是 电磁铁这种元件 。电磁铁一般由静铁心 、 动铁心 铁） 、 线圈 、 分磁 环（ 短路环） 、 弹簧 、 磁轭等构成。
本单位应用较多的是 各种交流 电磁铁 ，这里 以交流 电磁铁 或 因密封 不当 ， 潮 气吸人 ， 都可能使 吸力减小 ， 其根本原 因是尘
为例 明电磁铁吸力与各参数 的关系。
电磁铁 的吸力 ： Ｆ ＝ Ｂ ２ Ｓ ／ ２ 。 式中 ， Ｆ 一吸力 ； Ｂ 一磁通密度 ； ｓ 一铁心极面的截面积 ；
保护瞬动 电磁铁 、 液 压式脱扣器 的过 载 、 短路保护线 圈 、 电流继 大， 要保 持足够 的磁通 值 ， 当 ｗ 不变时 ， 势必 增大励 磁电流
电器线 圈等 为电流线圈 ； 欠 电压脱扣 器 、 分 励脱扣器 、 电压继 电 Ｉ 。反过来 ， 铁心 已吸合 ， ８＝ ｏ ， 此时 Ｒ 最小 ， １ ｗ 中， 励磁 电流 Ｉ 器等为 电压线圈） ； 按其工作制 可分 ： 八小 时工作 制 、 不 间断 工作 最小 。 倘使 电磁铁已闭合 ， 由于铁 心极 面不平 ， 或有尘埃 ， 甚至水 制、 断续 周期工作制 等 ； 另外 还可分为控制 电磁铁 、 单行程 电磁 蒸气 附着于极面 ， 电磁 铁就处于未完 全吸住 ， 便有因抖动产生 的 铁、 压力密封的电磁 铁 、 液压电磁铁等 。 四、 电磁铁的吸力 噪声 。对于要求极高的 电磁式剩余电流保护装置的漏电脱扣器 其极 面的平整度规定在 １ 个 以下 ， 极面上任何 的灰尘 、 油迹
旋转电磁铁原理
旋转电磁铁原理
旋转电磁铁是一种电动机，它的工作原理基于电磁感应现象。
旋转电
磁铁由一个定子和一个转子组成，在运行时产生旋转力，可以用来驱
动机器和设备等。
电磁感应是电磁学中的基本现象之一，它指当磁场发生变化时，会在
相邻的导体中产生电流。
旋转电磁铁利用这一原理，通过不断变化的
磁场驱动转子旋转。
具体来说，旋转电磁铁的定子上有若干个线圈，这些线圈通以交流电，形成交变磁场。
转子上有碳刷和电刷，当碳刷滑过定子上的线圈时，
导致磁场的变化。
这种变化可以导致转子中的电流产生变化，因此，
在电流的作用下，转子开始旋转。
旋转电磁铁有很广泛的应用，例如在家用电器、交通运输、工业生产
和医疗设备中。
其优点包括能够提供高扭矩、高效率、低噪声和低维
护成本等。
在使用旋转电磁铁时，需要注意一些事项。
首先，应该确保电源电压
和电流符合电机额定参数，否则会影响电磁铁的性能和寿命。
其次，
要定期进行维护和清洁，确保它的正常运行和延长使用寿命。
最后，
为了保证安全，应该遵守正确的使用方法和安全操作规程。
总之，旋转电磁铁是一种基于电磁感应原理的电动机，可以广泛应用于各种领域。
了解其原理和正确使用对于提高效率、保证安全和延长使用寿命很重要。

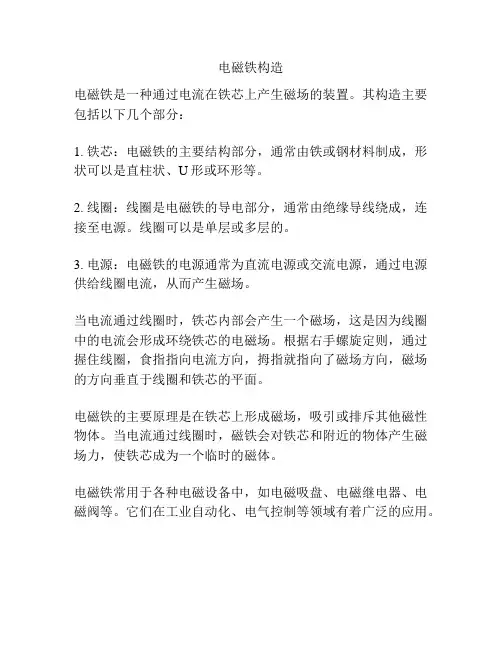

电磁铁构造
电磁铁构造
电磁铁是一种通过电流在铁芯上产生磁场的装置。
其构造主要包括以下几个部分：
1. 铁芯：电磁铁的主要结构部分，通常由铁或钢材料制成，形状可以是直柱状、U形或环形等。
2. 线圈：线圈是电磁铁的导电部分，通常由绝缘导线绕成，连接至电源。
线圈可以是单层或多层的。
3. 电源：电磁铁的电源通常为直流电源或交流电源，通过电源供给线圈电流，从而产生磁场。
当电流通过线圈时，铁芯内部会产生一个磁场，这是因为线圈中的电流会形成环绕铁芯的电磁场。
根据右手螺旋定则，通过握住线圈，食指指向电流方向，拇指就指向了磁场方向，磁场的方向垂直于线圈和铁芯的平面。
电磁铁的主要原理是在铁芯上形成磁场，吸引或排斥其他磁性物体。
当电流通过线圈时，磁铁会对铁芯和附近的物体产生磁场力，使铁芯成为一个临时的磁体。
电磁铁常用于各种电磁设备中，如电磁吸盘、电磁继电器、电磁阀等。
它们在工业自动化、电气控制等领域有着广泛的应用。
电磁铁的结构、参数和常见的故障现象
电磁铁的结构、参数和常见的故障现象Structure, Parameter and commonly trouble phenomenon of electromagnet连理枝杭州之江开关厂 浙江萧山 311234一、电磁铁的结构在很多的低压电器产品中，如断路器、接触器、继电器、电磁铁等，都使用“电磁铁”这种元件。
“电磁铁”（Electromagnet ）一般由铁心[静铁心（主极铁心），动铁心（衔铁）]、线圈、分磁环（短路环,适用于交流电磁铁）、反作用力弹簧、磁轭等构成。
“电磁铁”，按结构型式可分：拍合式，Π形式，E 形式，螺管式，转动式等，较多使用的是拍合式、Π形、E 形；按电磁铁的励磁方式可分直流和交流两大类；按其用途可分电流线圈和电压线圈两种（断路器的短路保护瞬动电磁铁、液压式脱扣器的过载、短路保护线圈、电流继电器线圈等为电流线圈；欠电压胶扣器、分励脱扣器、电压继电器等为电压线圈）；按其工作制可分：八小时工作制，不间断工作制，断续周期工作制等。
二、吸力与电磁铁各参数的关系电磁铁的吸力 022μS B F = （1）式（1）中，F —— 吸力；B —— 磁通密度（电磁铁动、静铁心工作气隙的磁通密度）； S —— 铁心极面的截面积； 0μ—— 真空中的导磁率。
由于B （B=φ/S ）与IW 或U （电压）等有关系，因此表现在直流电流或电压线圈上，吸力与电磁铁的参数略有不同。
直流电磁铁： 电流线圈： F=6.422(IW)δS （2） （拍合式） F=3.222(IW)δS（3） （Π形）电压线圈的F 计算式与（2）、（3）同（因为U=IR ，R=S1l ，线圈电阻中长度l 与W 等有关，最后仍可化为IW 等式）。
交流电磁铁：电流线圈 F=3.222m W)(I δS （4） （Π形）电压线圈F=0.2224)lg ()10(μδδ+⨯S fW U （最大，Π形） （5）F=0.1224)lg ()10(μδδ+⨯S fW U （平均，Π形） （6）以上各式中：F ——电磁铁铁心极面上的吸力 U ——线圈两端施加的电压 I m ——励磁电流的最大值 W ——线圈的匝数 S ——铁心极面的截面积 δ——工作气隙 l ——铁心的磁路长度 g ——单位长度的漏磁导 f ——交流电的频率不论是直流或交流，电压U 或等于IR ，或U=()22IR E +，均可化出励磁电流来。
电磁铁结构
电磁铁结构电磁铁是一种具有电磁特性的结构体，其可以用来将电力转换为机械能。
它的结构由一个磁芯、线圈、螺钉和定子组成，磁芯的材料一般为铁氧体或软磁合金，线圈主要使用铜线或线夹，螺钉则用于固定磁芯与线圈，定子则支撑线圈，将电磁铁固定在机器上。
电磁铁在电动机、柴油机和数控机床中都有广泛应用，其原理是利用电与磁力之间的关系，当电流经过线圈时，会产生一种强磁力，此时，线圈会吸引铁芯，使之发生旋转，从而实现电能转换为机械能。
另外，由于电磁铁的磁性调节，可以调整柴油机的运行的转速，从而达到提高机器性能的目的。
电磁铁的结构比较简单，但其工作原理却非常复杂。
目前，电磁铁主要有三种类型，即永磁铁、可变磁铁和谐振电磁铁。
永磁铁是一种高效节能的设备，可用来调节电动机运行转速，可变磁铁可以改变磁场的方向，从而达到启动或停止电机的目的，而谐振电磁铁则可以增强电磁铁的磁力，从而提高机器的运行效率。
电磁铁的结构不仅需要考虑到其磁性特性，也需考虑到其电性特性，首先，磁芯的选择是很重要的，磁芯的材料要根据使用环境、电磁铁的使用范围和磁场强度等因素来选择，其次，线圈的绕制也是重要的，常见的绕制方式包括直线绕制和螺旋绕制，此外，电磁铁的安装也很重要，安装采用直销定子或螺帽定子，旋锁螺母等方式，还可以采用焊接安装，以确保电磁铁的稳定运转。
电磁铁的设计结构不仅要考虑机械性能，还要考虑电气性能，常见的电气特性有电流、电压、功率、频率等，由于电磁铁的特殊性，需要考虑有关电磁学特性的因素，包括磁场的大小、磁力的方向与变化规律等，以确保电磁铁在使用过程中的安全性与可靠性。
电磁铁是一种重要的机械元件，其复杂的磁电性能要求结构设计者在实际应用中要保持足够的专业知识，对该元件的材料选择、设计与安装都要细心考虑，以便能够正确的运用该元件，有效的提高机器的效率和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转电磁铁结构
设计目标：
我们需要设计一种旋转电磁铁结构，以产生一个强磁场，用于特定的应用。
该结构应具有高效率、稳定性和可靠性。
设计方案：
1. 磁铁材料选择：选择高性能的磁铁材料，如永磁磁铁或钕铁硼磁铁，以确保较高的磁场强度和稳定性。
2. 结构设计：采用由电磁线圈与磁铁组成的结构，通过控制电流流经电磁线圈来产生磁场。
电磁线圈应绕细密的导线，以提高磁场的均匀性。
3. 电源系统：设计合适的电源系统来提供所需的电流给电磁线圈。
可以使用直流电源或交流电源，并添加稳压装置以保持电流的稳定。
4. 旋转机制：设计一个旋转机构，可以控制电磁铁的旋转速度和方向。
可以采用电机驱动或其他适当的机械传动装置。
5. 控制系统：设计一个控制系统，实现对电磁铁的开关控制和旋转方向的控制。
可以使用微控制器或其他合适的控制器来实现自动化控制。
6. 冷却系统：由于电磁线圈在工作时会产生热量，设计一个冷却系统来保持电磁铁的稳定工作温度。
可以使用风扇或液冷系统来冷却电磁线圈。
7. 安全考虑：在设计过程中，必须考虑到安全因素，如过热保护装置和自动断电装置，以确保在异常情况下停止电磁铁的工作并防止损坏。
总结：
通过选择合适的磁铁材料、设计合理的结构、电源系统和旋转机制，并配备适当的控制和冷却系统，我们可以制作出一台高效、稳定、可靠的旋转电磁铁结构，以满足特定应用的需求。
