绝缘安全工器具试验项目_周期和要求
DB37T 2388-2013矿山在用电力绝缘安全工器具电气试验规范
7.7.1 技术要求
7.7.1.1 起动电压应在 0.15～0.4 倍额定电压之间。 7.7.1.2 工频耐压试验的技术要求按 6.5.1 规定进行。
7.7.2 试验方法
7.7.2.1 试验应在环境温度为 5 ℃～40 ℃,相对湿度为 45 %～75 %的条件下进行。试验设备准确度不 低于 3 %。 7.7.2.2 起动电压的试验，用高压电极金属球体，在无其他物体，范围 1 m 的空间，将验电器的接触 电极与高压试验设备的高压电极接触，逐渐升高试验电压，当验电器发出信号时，记录此时的电压，即 为起动电压。 7.7.2.3 工频耐压的试验方法按 6.5.2 进行。
a) 名称； b) 编号；
5
c) 电压等级（有电压等级区别时）； d) 试验日期； e) 有效期； f) 试验机构名称及检测检验专用章。 9.3 没有盖“机构检测检验专用章”的合格证无效。 9.4 没有粘贴“合格证”的电力绝缘安全工器具不得使用。
_________________________________
试验周期 6 个月 6 个月 1年 1年 1年 1年 1年
备注 新购置产品应在使 用前进行试验。
7 技术要求及试验方法
7.1 绝缘手套
7.1.1 技术要求
按表2规定值进行工频耐压试验，试验时应无击穿，泄漏电流不大于9 mA。
表2
类别
新品 旧品
试验电压 kV 12 8
持续时间 min 1 1
7.1.2 试验方法
2
DB37/T 2388－2013
应符合GB/T 17622的规定。
7.2 绝缘鞋
7.2.1 技术要求
按表3规定值进行工频耐压试验，试验时应无击穿，泄漏电流不大于10 mA。
绝缘安全工器具试验项目_周期和要求
绝缘安全工器具试验项目、周期和要求本标准摘自电力安全工作规程（河南省电力公司）豫电安［2005］339号矿用隔爆型PBG40-10（6）/(a、b、c)系列高压真空配电装置 BGP49-6（10）型工频耐压试验PJG-（50-630）/10 (6 )系列一、工频耐压试验：1、试验前，应将三相电压互感器、压敏电阻的高压引线从高压主回路中拆除，高压综合保护装置从插座上拔出。
2、高压主回路的相间，相对地、真空灭弧室的触头断口按下表施加相应电压，历时1min应无击穿与闪络现象。
电缆的试验二、电缆的绝缘电阻测量：对于1kV以下的电缆用1000v兆欧表，1kV以上的电缆用2500v兆欧表。
对护层有绝缘要求的电缆，可用500v兆欧表测量，10（6）kv的电缆一般不应低于100MΩ，1kv以下的电缆一般不应低于50MΩ。
三、10（6）kv电缆的直流耐压试验标准：1、10（6）kv油绝缘电缆的试验电压为电缆额定电压的5倍。
2、10（6）kv橡胶绝缘电缆、朔料绝缘电缆的试验电压为电缆额定电压的倍。
试验持续时间为5min。
五、电缆的泄漏电流测量；一般应在直流耐压过程中于、、倍试验电压下，各停留1min读取泄漏电流值，在倍试验电压下应读取1min和5min泄漏电流值。
六、电缆的泄漏电流三相不平衡系数不能大于2。
对于泄漏电流小于10µA的10kv及以下电缆，不平衡系数不作规定。
本标准摘自«河南省用电单位电气设备检修规程»接地电阻测试1、接地网上任一保护接地测得电阻不得超过2Ω。
2、移动或手持式接地电阻不得超过1Ω。
3、变压器接地装置的接地电阻容量在100kvA及以上的不大于4Ω，100kvA以下时不大于10Ω。
4、避雷器接地电阻不得大于10Ω。
5、主接地极设置在水仓内，各设一块，面积不小于0.75m²、厚度不小于5mm的耐腐蚀钢板制成。
6、连接主接地极的接地母线，应采用截面不小于50mm²的铜线或截面积不小于100mm²的镀锌铁线、或厚度不小于4mm截面积不小于100mm²的扁铁。
绝缘手套、绝缘靴预防性试验
一、安全
一、安全
一、安全
一、安全
高声呼唱例子 当试验开始或试验过程中，在被试品已放好并拆除地线后，变更被试品人应向监护人汇报：“地线已拆除，可以操作”，监护人确认无误向仪器操作人传达：“地线已拆除，可以操作”，仪器操作人员回答：“开始操作”。仪器操作人员加压前反问监护人：“可以加压吗？”，监护人通过观察人员出清后，回答：“可以加压”。操作人员说：“加压了”。
8
1
≤9
五、试验方法
2、绝缘靴： 将一个与试样鞋号一致的金 属片为内电极放入鞋内，金属 片上铺满直径不大于4mm的金 属球，其高度不小于15mm， 外接导线焊一片直径大于4mm 的铜片，并埋入金属球内。外 电极为置于金属器内的浸水海 棉，试验电路见右图。 绝缘靴试验电路示意图 1-被试靴；2-金属盘；3-金属球；4-金属片；5-海绵和水；6-绝缘支架
绝缘手套、绝缘靴预防性试验
单击添加副标题
高压试验必须至少有两人参加工作，试验负责人必须由有经验的工作人员担任，试验前，应对全部试验人员，详细布置试验中的安全注意事项，监护人必须始终在工作现场，在试验中，对试验人员要认真进行安全监护，及时纠正违反安全的动作。
试验人员应充分了解被试设备、所用试验设备及仪器的性能，严禁使用有缺陷和有可能危及人身或设备安全的试验设备。
试验工作人员不得擅自变更安全措施，如需拆装接地线，必须征得值班人员和电调同意。
1
2
3
一、安全
试验装置的外壳必须可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固，试验装置的电源开关，应使用有漏电和过流保护的开关。
加压前必须认真检查试验接线（特别是地线）、表计倍率、量程、调压器零位及仪表的开始状态，只有均正确无误，才能通知有关人员离开被试设备，并取得试验负责人（或监护人）许可后，方可加压。加压过程中应有人监护，并呼唱。操作人员在加压过程中，应精力集中，不得与他人闲谈，随时警戒异常现象的发生，操作人应站在绝缘垫上。
安全工器具试验项目技术规范书
安全工器具试验项目技术规范书Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998**********************************************************安全工器具试验项目**********************************************************施工技术协议供电公司技术规范书1 总则概述本技术规范书是提出技术上的规范和说明。
本项服务买方是。
本项服务实施在。
卖方应仔细阅读包括本技术规范书在内的招标文件的所有条款，对本规范书的要求进行应答，并列出详细的技术偏差表。
卖方在实施本项服务作业时，不影响买方正常的生产和工作。
提供的数据拥有知识产权。
所有文件、图纸、通信等使用中文语言和甲方认可的标准格式。
供方职责所有参与试验人员，需通过电力行业入网作业安规考试合格,所承试单位具备由电监会颁发的电力承装（修、试）三级、电力施工总承包三级、安全生产许可证、ISO9000质量管理体系认证，应有相应的试验室，并具有相应的试验设备。
承试单位向买方提供的数据必须是真实可靠。
承试单位应继续提供维护服务，保修期外可收取适当的维护服务费用。
需方职责承试单位到现场的工作人员提供工作上的便利条件，包括签发工作票、协调甲方及第三方为实施本项目所涉及事项。
遵循的标准除本技术规范书特殊规定外，卖方所提供的设备均符合下列标准化组织制定的相关标准(最新版本)。
经外委服务维修的材料需符合如下标准要求：（1）DL/T499-2001农村电力技术技术规程线路安装相关技术要求（2）山东电力集团公司农网改造升级工程典型设计（3）DL_T_5161-2002电气装置安装工程质量检验及评定规程（4）国家电网安监[2009]664号国家电网公司电力安全工作规程（5）国家电网生技[2005]400号十八项电网重大反事故措施（6）DL493-2001农村安全用电规程（7）需求方以书面形式提供的技术要求和技术调整书（8）还应遵守以下标准国家标准GB/t2812～2006安全帽及其试验方法国家标准GB/t6096～2009安全带及其检验方法国家标准GB11176-1999电绝缘橡胶板国家标准GB移动式梯安全标准国家标准GB防静电鞋、导电鞋技术要求国家标准GB12011-2000电绝缘鞋通用技术条件国家标准GB12014-2009防静电工作服带电作业用绝缘硬梯通用技术条件国家标准DL/T880-2004带电作业用遮蔽罩国家标准GB带电作业用绝缘杆通用技术条件国家标准GB/T17622-2008带电作业用绝缘手套国家标准DL/T676-2012《带电作业用绝缘鞋（靴）通用条件技术》国家标准DLT1125-2009《带电作业用绝缘服装》电力行业标准DL/T879-2004带电作业用便携式接地和接地短路装置电力行业标准DL740-2000电容型验电器原第一机械工业部JB2413-78绝缘操作杆、测量杆国家标准DL/T976-2005《带电作业工具、装置和设备预防性试验规程》《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）《国家电网公司电力安全工作规程》（电力线路部分）《国家电力公司电业安全工作规程》（热力和机械部分）《国家电网公司电力安全工器具管理规程》国家电力公司《电力安全工作规程试行版》2016年3月发工程进度主要对安监部所属安全工器具试验进行施工。
电力试验：35kv及以下绝缘安全工器具试验项目、周期和要求
电力试验：35kv及以下绝缘安全工器具试验项目、周期和要求
绝缘工器具包括验电器、接地线、保安线、绝缘杆、核相器、绝缘胶垫、绝缘靴、绝缘手套、导电鞋等，它们作为可操作电力系统的工具使用，那么它们在日常使用中需要做哪些检查以及检查周期和要求呢？

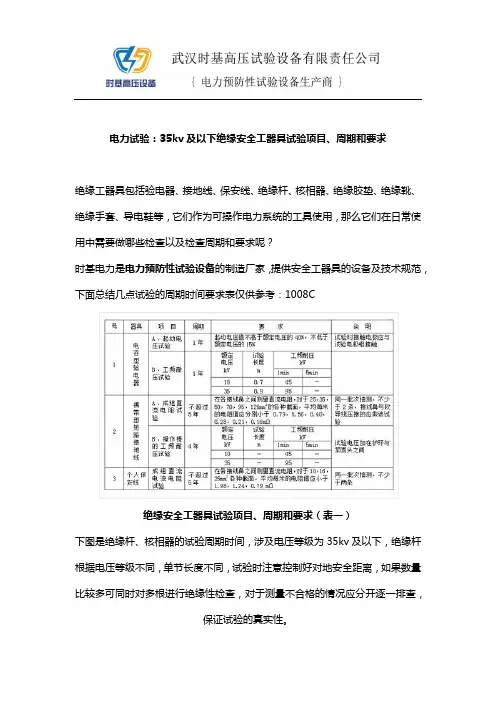

时基电力是电力预防性试验设备的制造厂家，提供安全工器具的设备及技术规范，下面总结几点试验的周期时间要求表仅供参考：1008C

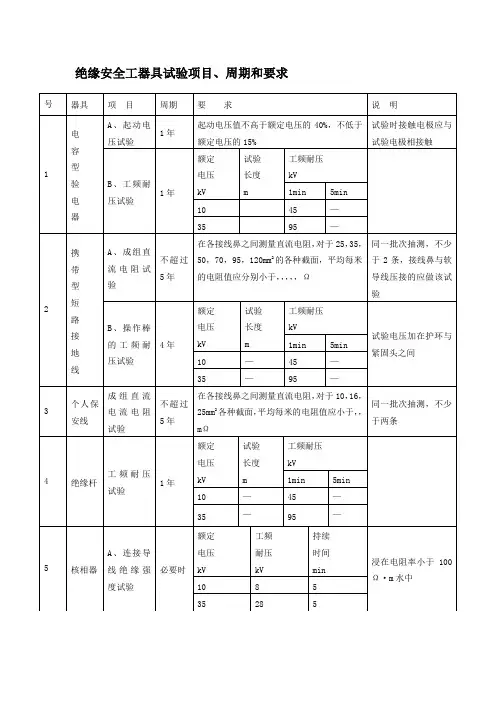

绝缘安全工器具试验项目、周期和要求（表一）
下图是绝缘杆、核相器的试验周期时间，涉及电压等级为35kv及以下，绝缘杆根据电压等级不同，单节长度不同，试验时注意控制好对地安全距离，如果数量比较多可同时对多根进行绝缘性检查，对于测量不合格的情况应分开逐一排查，
保证试验的真实性。
绝缘安全工器具试验项目、周期和要求（表二）
35kv及以下绝缘安全工器具试验设备
对于工频耐压建议选用油浸式试验变压器测量，操作简单，皮实耐用，不同的试验类型应选择合适的夹具，单一种夹具是无法完成所有的试验项目，比如绝缘靴手套的夹具就是专用夹具，对于专用性较强的建议您直接购买。
问：我们单位有交直流油浸式试验变压器可以用吗？
可以，如果您有设备且符合技术规范就可以直接使用，使用方法与交流试验变压器类似，交直流试验变压器与交流试验变压器多了一个内置硅堆，使用时只需要将短路杆拧紧，让内置硅堆短路，输出即为交流电压，否则输出为直流电压，其它接线方式与交流试验变接线保持一致即可。
原文来源：https://电缆故障测试仪厂家。
