电力负荷计算公式
负荷计算公式
一. 三相用电设备组计算负荷的确定:1. 单组用电设备负荷计算: P30=KdPe Q30=P30tanφS30=P30/cosφI30=S30/(1.732UN)2. 多组用电设备负荷计算: P30=K∑p∑P30,i Q30=K∑q∑Q30,i S30=(P²30+Q& sup2;30)½ I30=S30/(1.732UN)注: 对车间干线取K∑p=0.85～0.95 K∑q=0.85～0.97对低压母线①由用电设备组计算负荷直接相加来计算时取? ?K∑p=0.80～0.90? ???K∑q=0.85～0.95? ?? ?? ?? ???? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???②由车间干线计算负荷直接相加来计算时取? ???K∑p=0.90～0.95? ???K∑q=0.93～0.97? ?? ?? ?? ???? ?3. 对断续周期工作制的用电设备组? ???①电焊机组要求统一换算到ε=100﹪,Pe=PN(εN)½ =Sncosφ(εN)½(PN.SN为电焊机的铭牌容量;εN为与铭牌容量对应的负荷持续率;cosφ为铭牌规定的功率因数. )②吊车电动机组要求统一换算到ε=25﹪, Pe=2PN(εN)½二. 单相用电设备组计算负荷的确定:单相设备接在三相线路中,应尽可能地均衡分配,使三相负荷尽可能的平衡.如果三相线路中单相设备的总容量不超过三相设备总容量的15﹪,则不论单相设备容量如何分配,单相设备可与三相设备综合按三相负荷平衡计算.如果单相设备容量超过三相设备容量15﹪时,则应将单相设备容量换算为等效三相设备容量,再与三相设备容量相加.1. 单相设备接于相电压时等效三相负荷的计算: Pe=3Pe.mφ( Pe.mφ最大单相设备所接的容量)2. 单相设备接于线电压时等效三相负荷的计算: ①接与同一线电压时? ?? ?Pe=1.732Pe.φ? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?②接与不同线电压时 Pe=1.732P1+(3-1.732)P2Qe=1.732P1tanφ1+(3-1.732)P2tanφ2设P1>P2>P3,且cosφ1≠cosφ2≠cosφ3,P1接与UAB,P2接与UBC,P3接与UCA.③单相设备分别接与线电压和相电压时的负荷计算? ? 首先应将接与线电压的单相设备容量换算为接与相电压的设备容量,然后分相计算各相的设备容量和计算负荷.而总的等效三相有功计算负荷为其最大有功负荷相的有功计算负荷P30.mφ的3倍.即? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???P30=3P30.m φ? ?? ?? ?Q30=3Q30.mφ5施工用电准备现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。
电力负荷计算公式
电力负荷计算公式1.总负荷计算公式：总负荷是指其中一时间段内，所有用电设备的功率需求之和。
总负荷计算公式如下：总负荷=设备1功率+设备2功率+...+设备n功率其中，设备1、设备2...设备n代表不同的用电设备，功率以千瓦（kW）为单位。
2.单位时间内电能需求的计算公式：单位时间内电能需求是指用电设备在一个固定时间段内所需的总电能量。
单位时间内电能需求计算公式如下：电能需求=总负荷×时间其中，总负荷以千瓦（kW）为单位，时间以小时为单位，电能需求以千瓦时（kWh）为单位。
3.设备负荷计算公式：设备负荷是指其中一用电设备在一个固定时间段内所需的电能量。
设备负荷计算公式如下：设备负荷=设备功率×时间其中，设备功率以千瓦（kW）为单位，时间以小时为单位，设备负荷以千瓦时（kWh）为单位。
4.峰值负荷计算公式：峰值负荷是指其中一时间段内，负荷需求最高的时刻。
峰值负荷计算公式如下：峰值负荷=最大设备负荷1+最大设备负荷2+...+最大设备负荷n其中，最大设备负荷1、最大设备负荷2...最大设备负荷n代表不同设备在不同时间段内的最大负荷需求，以千瓦（kW）为单位。
5.用电量计算公式：用电量是指其中一时间段内，电网向用户供应的电能量。
用电量计算公式如下：用电量=电网供应的电能量-系统损耗其中，电网供应的电能量以千瓦时（kWh）为单位，系统损耗以千瓦时（kWh）为单位。
电力负荷计算公式可以应用于各种用电系统的设计和规划，如建筑物、工厂、电网等。
通过计算不同设备的负荷需求，可以合理安排电网的供电能力，确保系统的稳定运行。
同时，根据负荷需求的变化，还可以优化用电设备的配置和运行策略，实现节能减排的目标。
总之，电力负荷计算公式是电力工程中的重要工具，通过合理应用这些公式，可以有效评估用电需求，保障电力系统的正常运行。
电力负荷计算公式与范例
电力负荷计算公式与范例电力负荷计算是指根据给定的用电设备功率、数量和使用时间，来计算其中一时段的负荷需求。
负荷需求是电力系统中的一个重要概念，它是指单位时间内电力系统所需的功率大小。
在电力供需平衡中，准确计算负荷需求对电力系统的安全稳定运行至关重要。
在电力负荷计算中，常用的公式有以下三种：1.电力负荷计算的基本公式是：负荷需求=功率×数量其中，功率是指用电设备的额定功率，单位通常为瓦特（W）或千瓦（kW）；数量是指用电设备的个数。
根据实际情况，功率和数量可以是恒定的，也可以是根据时间变化的。
2.对于多个用电设备功率不同而使用时间相同的情况，可以使用加权平均功率的方法进行计算。
加权平均功率=Σ（功率×使用时间）/Σ使用时间其中，Σ表示求和操作，功率和使用时间分别表示每个用电设备的功率和使用时间。
3.如果不同用电设备的使用时间不同，则需要将不同时间段的功率和相应的使用时间进行乘积再求和。
负荷需求=Σ（功率×使用时间）其中，Σ表示求和操作，功率和使用时间分别表示每个用电设备在不同时间段的功率和使用时间。
范例：假设一个电力系统的其中一时间段内有三个用电设备，分别是洗衣机（1000W）、电冰箱（500W）和电视机（200W）。
洗衣机的使用时间为2小时，电冰箱的使用时间为8小时，电视机的使用时间为4小时。
计算该时间段的负荷需求。
按照公式2的方法，我们可以先计算加权平均功率。
加权平均功率=（1000W×2小时+500W×8小时+200W×4小时）/（2小时+8小时+4小时）=（2000W+4000W+800W）/14小时=6800W/14小时≈485.71W/h按照公式3的方法，我们可以计算不同时间段的功率和使用时间的乘积再求和。
负荷需求=1000W×2小时+500W×8小时+200W×4小时=2000W小时+4000W小时+800W小时=6800W小时上述计算结果都是对应其中一时间段的负荷需求，单位为功率时间（W小时或kWh）。

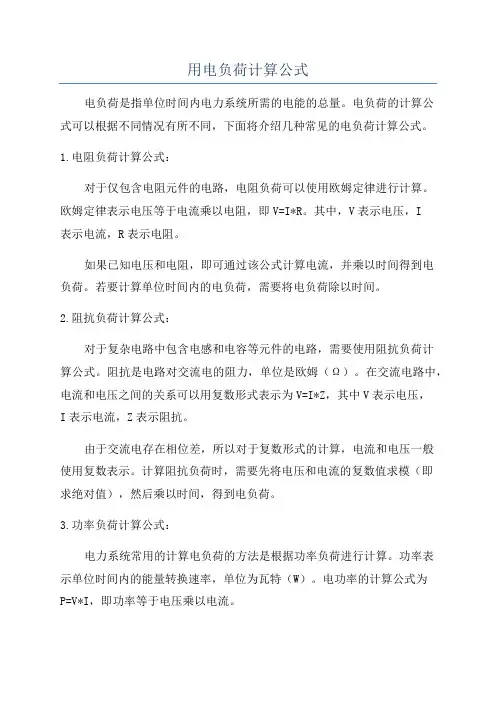

用电负荷计算公式
用电负荷计算公式电负荷是指单位时间内电力系统所需的电能的总量。
电负荷的计算公式可以根据不同情况有所不同，下面将介绍几种常见的电负荷计算公式。
1.电阻负荷计算公式：对于仅包含电阻元件的电路，电阻负荷可以使用欧姆定律进行计算。
欧姆定律表示电压等于电流乘以电阻，即V=I*R。
其中，V表示电压，I表示电流，R表示电阻。
如果已知电压和电阻，即可通过该公式计算电流，并乘以时间得到电负荷。
若要计算单位时间内的电负荷，需要将电负荷除以时间。
2.阻抗负荷计算公式：对于复杂电路中包含电感和电容等元件的电路，需要使用阻抗负荷计算公式。
阻抗是电路对交流电的阻力，单位是欧姆（Ω）。
在交流电路中，电流和电压之间的关系可以用复数形式表示为V=I*Z，其中V表示电压，I表示电流，Z表示阻抗。
由于交流电存在相位差，所以对于复数形式的计算，电流和电压一般使用复数表示。
计算阻抗负荷时，需要先将电压和电流的复数值求模（即求绝对值），然后乘以时间，得到电负荷。
3.功率负荷计算公式：电力系统常用的计算电负荷的方法是根据功率负荷进行计算。
功率表示单位时间内的能量转换速率，单位为瓦特（W）。
电功率的计算公式为P=V*I，即功率等于电压乘以电流。
对于交流电路，由于交流电存在相位差，所以电功率一般使用复数形式表示。
功率的复数形式为P = V * I * cos(θ)，其中θ表示电压和电流的相位差。
计算功率负荷时，首先根据电压和电流的复数值求模，然后乘以cos(θ)，最后乘以时间，得到电负荷。
此外，电负荷还可以按照不同的时间尺度进行计算，如小时电负荷、日电负荷、月电负荷等。
对于不同的时间尺度，可以根据相应的需求和数据进行计算和预测。
需要注意的是，在实际应用中，电负荷的计算还需要考虑系统的功率因数、谐波功率等因素，并结合实际情况进行修正和补偿。
因此，具体的电负荷计算还需要根据具体的情况和要求进行细化和调整。

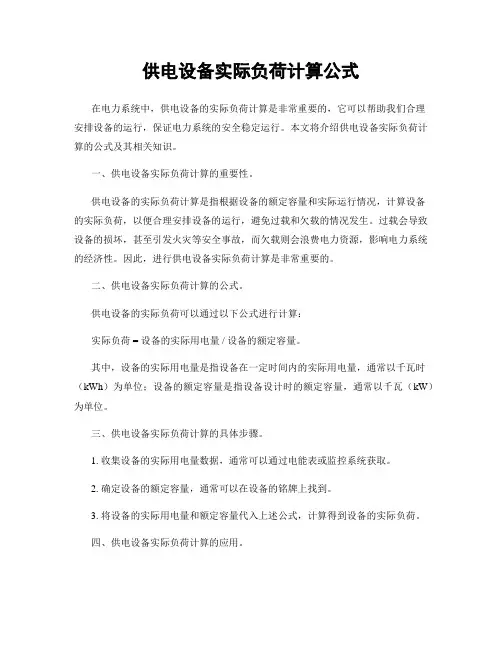

供电设备实际负荷计算公式
供电设备实际负荷计算公式在电力系统中，供电设备的实际负荷计算是非常重要的，它可以帮助我们合理安排设备的运行，保证电力系统的安全稳定运行。
本文将介绍供电设备实际负荷计算的公式及其相关知识。
一、供电设备实际负荷计算的重要性。
供电设备的实际负荷计算是指根据设备的额定容量和实际运行情况，计算设备的实际负荷，以便合理安排设备的运行，避免过载和欠载的情况发生。
过载会导致设备的损坏，甚至引发火灾等安全事故，而欠载则会浪费电力资源，影响电力系统的经济性。
因此，进行供电设备实际负荷计算是非常重要的。
二、供电设备实际负荷计算的公式。
供电设备的实际负荷可以通过以下公式进行计算：实际负荷 = 设备的实际用电量 / 设备的额定容量。
其中，设备的实际用电量是指设备在一定时间内的实际用电量，通常以千瓦时（kWh）为单位；设备的额定容量是指设备设计时的额定容量，通常以千瓦（kW）为单位。
三、供电设备实际负荷计算的具体步骤。
1. 收集设备的实际用电量数据，通常可以通过电能表或监控系统获取。
2. 确定设备的额定容量，通常可以在设备的铭牌上找到。
3. 将设备的实际用电量和额定容量代入上述公式，计算得到设备的实际负荷。
四、供电设备实际负荷计算的应用。
1. 供电设备的实际负荷计算可以帮助电力系统管理人员了解设备的运行情况，及时发现并解决设备运行中的问题。
2. 供电设备的实际负荷计算可以帮助电力系统管理人员合理安排设备的运行，避免过载和欠载的情况发生，保证电力系统的安全稳定运行。
3. 供电设备的实际负荷计算可以帮助电力系统管理人员进行设备的维护和更新规划，及时更新老化设备，提高电力系统的运行效率和安全性。
五、供电设备实际负荷计算的注意事项。
1. 在进行供电设备实际负荷计算时，要确保收集到的实际用电量数据准确可靠，避免因数据错误导致计算结果不准确。
2. 在进行供电设备实际负荷计算时，要根据设备的实际运行情况进行合理分析，避免因未考虑实际情况而导致计算结果不准确。

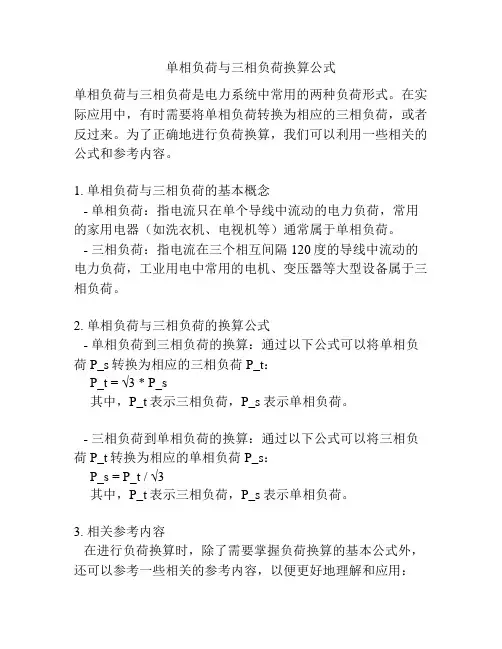

单相负荷与三相负荷换算公式
单相负荷与三相负荷换算公式
单相负荷与三相负荷是电力系统中常用的两种负荷形式。
在实际应用中，有时需要将单相负荷转换为相应的三相负荷，或者反过来。
为了正确地进行负荷换算，我们可以利用一些相关的公式和参考内容。
1. 单相负荷与三相负荷的基本概念
- 单相负荷：指电流只在单个导线中流动的电力负荷，常用的家用电器（如洗衣机、电视机等）通常属于单相负荷。
- 三相负荷：指电流在三个相互间隔120度的导线中流动的电力负荷，工业用电中常用的电机、变压器等大型设备属于三相负荷。
2. 单相负荷与三相负荷的换算公式
- 单相负荷到三相负荷的换算：通过以下公式可以将单相负荷P_s转换为相应的三相负荷P_t：
P_t = √3 * P_s
其中，P_t表示三相负荷，P_s表示单相负荷。
- 三相负荷到单相负荷的换算：通过以下公式可以将三相负荷P_t转换为相应的单相负荷P_s：
P_s = P_t / √3
其中，P_t表示三相负荷，P_s表示单相负荷。
3. 相关参考内容
在进行负荷换算时，除了需要掌握负荷换算的基本公式外，还可以参考一些相关的参考内容，以便更好地理解和应用：
- 电工常用公式手册：常见的电力工程手册中通常会包含负荷换算的公式和实例，可以参考其中的内容进行换算。
- 电力系统教材：电力系统和电力工程的教材中会涉及到负荷的分析和计算，通过学习相关章节可以掌握更多的负荷换算知识。
- 工程实例分析：通过实际的工程实例分析，了解负荷换算的应用场景和计算方法，可以更好地理解和掌握负荷换算。
以上参考内容可以帮助读者更深入地了解负荷换算的原理和应用，从而在实际工程中正确地进行单相负荷与三相负荷的转换。
电力负荷计算公式
电力负荷及计算(electrical load and load calculation)用电设备在运行时消耗的功率及其计算。
电力负荷包括基本负荷和冲击负荷。
基本负荷是生产过程中比较平稳、幅值变化不大的电力负荷，冲击负荷是在较短的时间内幅值变化大的突加、突减负荷。
冲击负荷的负荷曲线有较规则的，如带钢连轧机的负荷曲线，也有不规则的，如炼钢电弧炉的负荷曲线。
在开展设计时，根据用电设备容量(或耗电量)和工作制度进行负荷计算。
冶金工厂电力负荷特点主要为：(1)生产规模大，单体设备容量和总用电量都比较大。
在中国，一个年产量为300万t的钢铁联合企业，用电最大负荷在250Mw左右，一个年产量为10万t的铝厂，用电最大负荷在230Mw左右。
吨钢耗电量在450～650kw．h之间，吨铝耗电量在15000～17000kw•h之间。
150t超高功率炼钢电弧炉变压器容量为90MVA，大型电解整流变压器容量为58MVA。
(2)冶金工厂是连续生产部门，供电不能间断，一般采用多电源供电。
(3)大功率炼钢电弧炉、大型轧钢机主传动晶闸管变流装置，电diarl在生产过程中产生有功和无功冲击负荷，引起电网周波变化、电压波动、电压闪变及波形畸变，均须采取抑制措施。
电力负荷分级及供电要求冶金工厂电力负荷按用电设备对供电可靠性的不同要求，可划分为三个等级：(1)一级负荷。
突然停电将造成人身伤亡或重大设备损坏，且难以修复者，或在经济上造成重大损失者。
如炼铁高炉的泥炮机、开口机、热风炉助燃风机、鼓风机站、水泵站；炼钢转炉吹氧管升降机构、烟罩升降机构、炉体倾动机构；大型连续轧钢机；铝电解装置；焦炉推焦车、消火车、拦焦车、煤气加压站和氧气站等的电力负荷。
(2)二级负荷。
突然停电将产生大量废品、引起大量减产、企业内运输停顿等，在经济上造成较大损失者。
如高炉上料系统、转炉上料系统、电炉电极升降机构、倾动机构、电磁搅拌机、连铸机、轧钢机和金属制品生产系统等的电力负荷。
电力负荷无功功率计算公式
电力负荷无功功率计算公式在电力系统中，无功功率是指电路中的电容器和电感器所消耗的功率。
无功功率的存在会影响电力系统的稳定性和效率，因此对无功功率进行准确的计算和控制是非常重要的。
本文将介绍电力负荷无功功率的计算公式及其相关知识。
电力负荷无功功率的计算公式如下：Q = V I sin(φ)。
其中，Q为无功功率，V为电压，I为电流，φ为电压和电流的相位差。
在电力系统中，无功功率的计算通常是针对交流电路进行的。
在交流电路中，电压和电流的相位差会导致电路中产生无功功率。
因此，了解电压和电流的相位差对于计算无功功率非常重要。
在实际应用中，电力系统的无功功率通常是通过电力仪表或电力监控系统进行测量和监测的。
但是，如果需要手动计算无功功率，可以使用上述公式进行计算。
下面将详细介绍无功功率计算公式中各个参数的含义和计算方法。
首先是电压（V），电压是电路中的电势差，通常以伏特（V）为单位。
在交流电路中，电压是随时间变化的，因此需要考虑电压的幅值和相位角。
电压的幅值可以通过电压表或电压计进行测量，而相位角则可以通过示波器或相位表进行测量。
其次是电流（I），电流是电路中的电荷流动，通常以安培（A）为单位。
与电压类似，电流也是随时间变化的，因此需要考虑电流的幅值和相位角。
电流的幅值可以通过电流表或电流计进行测量，而相位角则可以通过示波器或相位表进行测量。
最后是相位差（φ），相位差是电压和电流之间的相位角度差。
在交流电路中，电压和电流的相位差会导致电路中产生无功功率。
相位差可以通过示波器或相位表进行测量，也可以通过计算电压和电流的相位角度差来获得。
通过以上参数的测量和计算，就可以得到电力负荷的无功功率。
无功功率的计算对于电力系统的稳定运行和节能降耗非常重要。
因此，掌握无功功率的计算方法和公式是非常有益的。
除了计算无功功率，还可以通过控制电路中的电容器和电感器来调节无功功率的大小。
通过合理的无功功率控制，可以提高电力系统的效率和稳定性，减少能源消耗和电力损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力负荷计算公式 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】
电力负荷计算公式
我国目前普遍采用的确定计算负荷的方法有需要系数法和二项式法。
需要系数法的优点是简便，适用于全厂和车间变电所负荷的计算，二项式法适用于机加工车间，有较大容量设备影响的干线和分支干线的负荷计算。
但在确定设备台数较少而设备容量差别悬殊的分支干线的计算负荷时，采用二项式法较之采用需要系数法合理，且计算也较简便。
主要计算公式有：有功功率： P30 = Pe·Kd 无功功率: Q30 = P30 ·tanφ
视在功率: S3O = P30/Cosφ
计算电流: I30 = S30/√3UN
其中：Pe为设备容量，Kd为需要系数，即用电设备组的需要系数，为用电设备组的半小时最大负荷与其设备容量的比值。
cosφ为用电设备组的平均功率因数，Un为用电设备组的额定电压。
