计算机控制系统第一章部分习题答案
1计算机控制系统是怎样分类的？按功能和控制规律可分为几类？
答：计算机控制系统可按照系统的功能，控制规律和控制方式进行分类。
按功能可分为：数据处理系统、计算机控制网络、直接数字控制、监督控制、分级控制、集散型控制。
按控制规律可分为：程序和顺序控制、PID控制、有限拍控制、智能控制、复杂规律控制。
2计算机控制系统由哪些部分组成？并画出方框图。
答：由数字控制器，D/A转换器，保持器，执行器，被控对象，测量元件，变送元件，A/D 转换器。
3设有模拟信号（0-5）V和（2.5-5）v，分别用8、10、12位的A/D转换器，试计算并列出各自的量化单位和量化误差。
答：量化单位q=(y*max-y*min)/(2n-1) ≈(y*max-y*min)/2n
量化误差ε=q/2
4计算机控制系统有哪些主要的性能指标？如何衡量？
答：计算机控制系统的性能指标主要有稳定性，能控性，能观测性，稳态性能和动态性能。
相应的用稳定裕量（相角裕量和幅值裕量），稳态误差，超调量，调节时间，上升时间，峰值时间，震荡次数和综合指标（末值型指标，积分型指标，复合型指标）来衡量一个系统的好坏和优劣。
5计算机将向哪些方向发展？
答：最优控制，自适应控制，集散型控制，分级控制，系统辨识
计算机控制系统试卷四答案
计算机控制系统试卷四答案 班级：姓名：学号：成绩： 一、简答题（每小题3分，共30分） 1.使用光电隔离器件时，如何做到器件两侧的电气被彻底隔离？ 答：光电隔离器件两侧的供电电源必须完全隔离。 2.给出多通道复用一个D/A转换器的原理示意图。 答： 3.什么是信号重构？ 答：把离散信号变为连续信号的过程，称为信号重构，它是采样的逆过程。 4.写出零阶保持器的传递函数，引入零阶保持器对系统开环传 递函数的极点有何影响？ 答：零阶保持器的传递函数为 1e () Ts H s s - - =。零阶保持器的引入并不影响开环系统脉冲传递函数的极点。 5.阶跃响应不变法的基本思想是什么？ 答：阶跃响应不变法的基本思想是：离散近似后的数字控制器的阶跃响应序列与模拟控制器的阶跃响应的采样值一致。 6.如何消除积分饱和现象？ 答：减小积分饱和的关键在于不能使积分项累积过大。因此当偏差大于某个规定的门限值时，删除积分作用，PID控制器相当于一个PD调节器，既可以加快系统的响应又可以消除积分饱和现象，不致使系统产生过大的超调和振荡。只有当误差e在门限ε之内时，加入积分控制，相当于PID控制器，则可消除静差，提高控制精度。 7.给出常规的直接设计法或离散化设计法的具体设计步骤。 答：直接设计法或称离散化设计法的具体设计步骤如下： (1)根据已知的被控对象，针对控制系统的性能指标要求及其它约束条件，确定理想的闭环脉冲传递函数() Φz。 (2)确定数字控制器的脉冲传递函数D(z)；根据D(z)编制控制算法程序。
8. 采用状态反馈任意配置闭环系统极点的充分必要条件是什 么？ 答：采用状态反馈任意配置闭环系统极点的充分必要条件是系统状态完全能控。 9. 说出实施信号隔离的主要方法。 答：信号隔离方法主要有变压器隔离和光电隔离，变压器隔离适用于模拟信号隔离，光电隔离则特别适合数字信号的隔离。 10. 故障诊断中的状态估计方法的基本思想是什么？ 答：故障诊断中的状态估计方法的基本思想是：首先重构被控过程的状态，通过与可测变量比较构成残差序列，再构造适当的模型并用统计检验法，从残差序列中把故障诊断出来。因此，这就要求系统可观测或部分可观测，通常用各种状态观测器或滤波器进行状态估计。 二、已知系统框图如下所示：T =1s(15分) 试求闭环离散系统的闭环脉冲传递函数，并判别系统的稳定性。 解：广义对象脉冲传递函数为 系统闭环脉冲传递函数为 则闭环系统的特征方程为 由z 域直接判据 ①｜W (0)｜=0.632<1 ②W (1)=1-1+0.632>0 ③W (-1)=1+1+0.632>0 知闭环系统稳定。 三、已知某被控对象的传递函数为(15分) 要求设计成单位反馈计算机控制系统，结构如下图所示。采样周期为T ＝1s 。要求闭环特征根为0.4和0.6。试求数字控制器。 解：广义对象脉冲传递函数为 根据要求设定闭环脉冲传递函数为 r (t ) y (t ) -T
《计算机控制系统》课后题答案-刘建昌等科学出版社
第一章计算机控制系统概述 习题与思考题 1.1什么是计算机控制系统？计算机控制系统较模拟系统有何优点？举例说明。 解答：由计算机参与并作为核心环节的自动控制系统，被称为计算机控制系统。与模拟系统相比，计算机控制系统具有设计和控制灵活，能实现集中监视和操作，能实现综合控制，可靠性高，抗干扰能力强等优点。例如，典型的电阻炉炉温计算机控制系统，如下图所示： 炉温计算机控制系统工作过程如下：电阻炉温度这一物理量经过热电偶检测后，变成电信号（毫伏级），再经变送器变成标准信号（1-5V或4-20mA）从现场进入控制室；经A/D 转换器采样后变成数字信号进入计算机，与计算机内部的温度给定比较，得到偏差信号，该信号经过计算机内部的应用软件，即控制算法运算后得到一个控制信号的数字量，再经由D/A转换器将该数字量控制信号转换成模拟量；控制信号模拟量作用于执行机构触发器，进而控制双向晶闸管对交流电压（220V）进行PWM调制，达到控制加热电阻两端电压的目的；电阻两端电压的高低决定了电阻加热能力的大小，从而调节炉温变化，最终达到计算机内部的给定温度。 由于计算机控制系统中，数字控制器的控制算法是通过编程的方法来实现的，所以很容易实现多种控制算法，修改控制算法的参数也比较方便。还可以通过软件的标准化和模块化，这些控制软件可以反复、多次调用。又由于计算机具有分时操作功能，可以监视几个或成十上百个的控制量，把生产过程的各个被控对象都管理起来，组成一个统一的控制系统，便于集中监视、集中操作管理。计算机控制不仅能实现常规的控制规律，而且由于计算机的记忆、逻辑功能和判断功能，可以综合生产的各方面情况，在环境与参数变化时，能及时进行判断、选择最合适的方案进行控制，必要时可以通过人机对话等方式进行人工干预，这些都是传统模拟控制无法胜任的。在计算机控制系统中，可以利用程序实现故障的自诊断、自修复功能，使计算机控制系统具有很强的可维护性。另一方面，计算机控制系统的控制算法是通过软件的方式来实现的，程序代码存储于计算机中，一般情况下不会因外部干扰而改变，因此计算机控制系统的抗干扰能力较强。因此，计算机控制系统具有上述优点。 1.2计算机控制系统由哪几部分组成？各部分的作用如何？ 解答：计算机控制系统典型结构由数字控制器、D/A转换器、执行机构和被控对象、测量变送环节、采样开关和A/D转换环节等组成。 被控对象的物理量经过测量变送环节变成标准信号（1-5V或4-20mA）；再经A/D转换器采样后变成数字信号进入计算机，计算机利用其内部的控制算法运算后得到一个控制信号的数字量，再经由D/A转换器将该数字量控制信号转换成模拟量；控制信号模拟量作用于执行机构触发器，进而控制被控对象的物理量，实现控制要求。 1.3应用逻辑器件设计一个开关信号经计算机数据总线接入计算机的电路图。
计算机控制系统作业参考答案
《计算机控制系统》作业参考答案 作业一 第一章 1.1什么是计算机控制系统？画出典型计算机控制系统的方框图。 答：计算机控制系统又称数字控制系统,是指计算机参与控制的自动控制系统,既:用算机代替模拟控 制装置,对被控对象进行调节和控制. 控制系统中的计算机是由硬件和软件两部分组成的.硬件部分: 计算机控制系统的硬件主要是由主机、外部设备、过程输入输出设备组成; 软件部分: 软件是各种程序的统称，通常分为系统软件和应用软件。 1.2.计算机控制系统有哪几种典型的类型？各有什么特点。 答：计算机控制系统系统一般可分为四种类型： ①数据处理、操作指导控制系统；计算机对被控对象不起直接控制作用,计算机对传感器产生的参数巡回检测、处理、分析、记录和越限报警，由此可以预报控制对象的运行趋势。 ②直接数字控制系统；一台计算机可以代替多台模拟调节器的功能，除了能实现PID 调节规律外, 还能实现多回路串级控制、前馈控制、纯滞后补偿控制、多变量解藕控制，以及自适应、自学习,最优控制等复杂的控制。 ③监督计算机控制系统；它是由两级计算机控制系统：第一级DDC 计算机, 完成直接数字控制功能；第二级SCC 计算机根据生产过程提供的数据和数学模型进行必要的运算，给DDC 计算机提供最佳给定值和最优控制量等。 ④分布式计算机控制系统。以微处理机为核心的基本控制单元，经高速数据通道与上一级监督计算机和CRT 操作站相连。 1.3.计算机控制系统与连续控制系统主要区别是什么？计算机控制系统有哪些优点？ 答：计算机控制系统与连续控制系统主要区别：计算机控制系统又称数字控制系统,是指计算机参与 控制的自动控制系统,既:用计算机代替模拟控制装置,对被控对象进行调节和控制。 与采用模拟调节器组成的控制系统相比较，计算机控制系统具有以下的优点： (1)控制规律灵活，可以在线修改。(2)可以实现复杂的控制规律，提高系统的性能指标. (3)抗干扰能力强，稳定性好。 (4)可以得到比较高的控制精度。 (5)能同时控制多个回路，一机多用，性能价格比高。 (6)便于实现控制、管理与通信相结合，提高工厂企业生产的自动化程度. (7)促进制造系统向着自动化、集成化、智能化发展。 图1.3-2 典型的数字控制系统 给定
计算机控制系统测试题
计算机控制系统试题 一、选择题（只有一个正确答案，每题2分，共40分） 1．劳斯稳定判据在离散系统中主要解决的是（ C ）。 A、S平面中系统的稳定性； B、Z平面中系统的稳定性； C、三阶以上特征方程稳定判据。 2．某系统的Z传递函数为 0.5(0.5) () ( 1.2)(0.5) z G z z z + = +- ，可知该系统是（B）。 A、稳定的； B、不稳定的；C 临界稳定的。 3、脉冲传递函数是表征（B）。 A、控制系统传递函数； B、计算机控制系统传递函数、 C、脉冲输入的传递函数。 4、有关PID控制算法，以下说法不正确的是（C） A、当系统有阶跃信号输入时，微分项剧增，易引起振荡； B、比例调节几乎贯穿整个控制过程； C、比例控制可以消除一切静差； D、一般来说，不使用纯微分控制。 5、下面关于标度变换的说法正确的是（C）。 A、标度变换就是把数字量转换成与工程量相关的模拟量； B、标度变换就是把模拟量转换成十进制工程量； C、标度变换就是把数字量转换成人们熟悉的十进制工程量； D、标度变换就是把模拟量转换成数字量。 6. 适用于某些生产过程对控制精度要求不是很高，但希望系统工作平稳，执行机构不要频繁动作的PID算法为（D ）。 A、积分分离PID； B、变速积分PID； C、不完全微分PID； D、带死区的PID。 7、下列计算机控制系统中，属于单闭环控制系统的是（B）。 A、操作指导控制系统； B、直接数字控制系统； C、监督计算机控制系统； D、现场总线控制系统。 8、增量式PID算法解决了位置式PID算法（A）的缺点。 A、计算复杂、手/自切换不便； B、不易实现编程； C、控制准确性差； D、
计算机控制理论答案

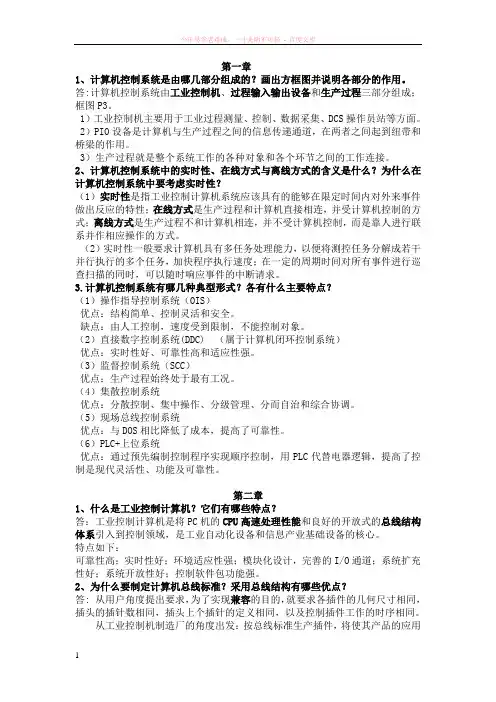

第一讲 1、什么是计算机数字控制系统？一般由哪几部分组成？请用框图形式给出实例，并简单说明其工作原理。 计算机控制系统就是利用计算机（通常称为工业控制机）来实现生产过程自动控制的系统；一般由计算机和生产过程两部分组成； 计算机控制系统由工业控制计算机主体（包括硬件、软件与网格结构）和生产过程两大部分组长。其中硬件系统有主机、输入输出通道、外部设备、检测与执行机构组成； 三个步骤原理： ①实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输 入。 ②实时控制决策：对采集到的被控量进行分析和处理，并按已定的控制 规律，决定将要采取的控制行为。 ③实时控制输出：根据控制决策，适时地对执行机构发出控制信号，完 成控制任务。 2、实时、在线方式、离线方式的含义是什么？ 实时：指信号的输入、计算和输出都要在一定的时间围完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。 在线方式：在线方式亦称为联机方式，是指生产过程和计算机直接连接，并受计算机控制的方式称为。
离线方式：离线方式亦称为脱机方式，是指生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式。 3、简述计算机数字控制系统的发展趋势。 计算机数值控制系统的发展趋势有控制系统的网络化、扁平化、只能化、综合化。 第二讲 1、简述计算机控制系统中过程通道的基本类型及其作用。 数字量输入通道：接受外部装置或产生过程的状态信号，同时将状态信号经转换、保护、滤波、隔离等措施转换成计算机能够接收的逻辑信号； 数字量输出通道：把计算机输出的微弱数字信号转换成能对生产过程进行控制的数字驱动信号； 模拟量输入通道：把被控对象的过程参数如温度、压力、流量、液位重量等模拟信号转换成计算机可以接收的数字量信号； 模拟量输出通道：把计算机处理后的数字量信号转换成模拟量电压或电流信号，去驱动相应的执行器，从而达到控制的目的。 2、简述计算机控制系统抗干扰技术的基本措施。 克服干扰的措施主要有：硬件措施、软件措施和软硬结合的措施。 其中硬件抗干扰措施包含：①过程通道抗干扰技术；②CPU抗干扰技术；③系统供电与接地技术。针对不同的干扰采用不用的抗干扰技术： ①过程通道抗干扰技术：针对串模干扰，采用滤波器、双积分式A/D转换器、双绞线作信号引线等方法来抑制；针对共模干扰，采用变压器隔离、光电隔离、浮地屏蔽、采用仪表放大器提高共模抑制比等方式；针对长线传输干扰可采用双绞线与同轴电缆进行传输； ②CPU抗干扰技术：使用Watchdog(俗称看门狗)、电源监控(掉电检测及保护)、复位等；
《计算机控制系统》第一次作业答案
《计算机控制系统》第一次作业答案 你的得分：100.0 完成日期：2018年09月10日01点40分 说明：每道小题选项旁的标识是标准答案。 一、单项选择题。本大题共20个小题，每小题2.0 分，共40.0分。在每小题给出的选项中，只有一项是符合题目要求的。 1.计算机与计算机或智能设备之间进行通信地的连线，称为（） A.内部总线 B.外部总线 C.PCI总线 D.ISA总线 2.分散型控制系统综合的四C技术其中有（）。 A.分散控制 B.集中控制 C.控制技术 D.信息处理 3.通过一个信息帧传送的信息字段，是通讯中的实质性内容，也就是（）。 A.应用层 B.消息层 C.物理层 D.链路层 4.Bitbus的电气接口采用的是平衡传送的（）标准。 A.RS-232 B.RS-485 C.RS-422 D.IEE-488 5.按字符传送数据的方法称为（）。 A.同步传送 B.异步传送 C.网络传送 D.远传 6.外界干扰的扰动频率越低，进行信号采集的采样周期应该越（）。 A.长 B.短 C.简单 D.复杂 7.所谓实时，是指信号的输入、计算和输出都要在（）的时间范围内完成。 A.微秒级 B.纳秒级 C.毫秒级 D.一定 8.数字量输入通道主要由（）、输入调理电路、输入地址译码等组成。
A.输入缓冲器 B.输入锁存器 C.输出缓冲器 D.输出锁存器 9.A/D转换器的主要技术指标中，（）是指完成一次模拟量到数字量转换所需要的时间。 A.分辨率 B.线性误差 C.量程 D.转换时间 10.将采样信号转换成数字信号的过程称为量化过程，执行量化动作的装置是（）。 A.D/A转换器 B.A/D转换器 C.计算机 D.单片机 11.在通信线路上传输信息时，用于提高传输质量的方法中，改善信道的电性能，使误码 率降低的方法称为（）。 A.差错控制技术 B.检验错误 C.纠正错误 D.自动纠错 12.数据传输通常用的方式中，用单线传输信号，以地线作为信号的回路，接收器是用单 线输入信号的方式称作（）。 A.串行传输方式 B.不平衡方式 C.并行传输方式 D.平衡传输方式 13.在数字滤波技术当中，应视具体情况选择不同的数字滤波方法，其中（）适用于偶然 性的脉冲干扰。 A.平均值滤波 B.中位值滤波 C.惯性滤波法 D.加权平均值滤波法 14.多变量控制系统解耦的条件是系统的闭环函数矩阵Φ(s)为（）。 A.解耦矩阵 B.对称矩阵 C.对角线矩阵 D.补偿矩阵 15.一个10位的A/D转换器，其量化精度约为（），若其孔径时间为10微妙， 如果要求转换误差在转换精度内，则允许转换的正旋波模拟信号的最大频率为 16HZ 。 A.1% B.0.5% C.0.2% D.0.1%
计算机控制系统试题一答案
计算机控制系统试卷一答案 班级：姓名：学号：成绩： 一、简答题（每小题5分，共50分） 1、画出典型计算机控制系统的基本框图。 答：典型计算机控制系统的基本框图如下： 2、根据采样过程的特点，可以将采样分为哪几种类型？ 答：根据采样过程的特点，可以将采样分为以下几种类型。 (1) 周期采样 指相邻两次采样的时间间隔相等，也称为普通采样。 (2) 同步采样 如果一个系统中有多个采样开关，它们的采样周期相同且同时进行采样，则称为同步采样。 (3) 非同步采样 如果一个系统中有多个采样开关，它们的采样周期相同但不同时开闭，则称为非同步采样。 (4) 多速采样 如果一个系统中有多个采样开关，每个采样开关都是周期采样的，但它们的采样周期不相同，则称多速采样。 (5) 随机采样 若相邻两次采样的时间间隔不相等，则称为随机采样。 3、简述比例调节、积分调节和微分调节的作用。 答：(1)比例调节器：比例调节器对偏差是即时反应的，偏差一旦出现，调节器立即产生控制作用，使输出量朝着减小偏差的方向变化，控制作用的强弱取决于比例系数K P。比例调节器虽然简单快速，但对于系统响应为有限值的控制对象存在静差。加大比例系数K P可以减小静差，但是K P过大时，会使系统的动态质量变坏，引起输出量
振荡，甚至导致闭环系统不稳定。 (2)积分调节器：为了消除在比例调节中的残余静差，可在比例调节的基础上加入积分调节。积分调节具有累积成分，只要偏差e不为零，它将通过累积作用影响控制量u，从而减小偏差，直到偏差为零。积分时间常数T I大，则积分作用弱，反之强。增大T I将减慢消除静差的过程，但可减小超调，提高稳定性。引入积分调节的代价是降低系统的快速性。 (3)微分调节器：为加快控制过程，有必要在偏差出现或变化的瞬间，按偏差变化的趋向进行控制，使偏差消灭在萌芽状态，这就是微分调节的原理。微分作用的加入将有助于减小超调，克服振荡，使系统趋于稳定。 4、采样保持器LF398工作原理图如下图，试分析其工作原理。 答：LF398的电路原理：放大器A2作为比较器来控制开关K的通断，若IN+的电压高于IN-的电压，则K闭合，由A1、A3组成跟随器，并向C H端外接的保持电容充电；IN+的电压低于IN-的电压时，则K断开，外接电容保持K断开时刻的电压，并经A3组成的跟随器输出至Aout。 5、线性离散控制系统稳定的充要条件是什么？ 答：线性离散控制系统稳定的充要条件是：闭环系统特征方程的所有根的模｜z i｜<1，即闭环脉冲传递函数的极点均位于z平面的单位圆内。 6、为什么会出现比例和微分饱和现象？ 答：当给定值发生很大跃变时，在PID增量控制算法中的比例部分和微分部分计算出的控制增量可能比较大(由于积分项的系数一般小得多，所以积分部分的增量相对比较小)。如果该计算值超过了执行元件所允许的最大限度，那么，控制作用必然不如应有的计算值理想，
计算机控制系统试题及答案
计算机控制系统试卷一答案 一、简答题（每小题5分，共50分） 1、画出典型计算机控制系统的基本框图。答：典型计算机控制系统的基本框图如下： 2、根据采样过程的特点，可以将采样分为哪几种类型？ 答 (1) 周期采样指相邻两次采样的时间间隔相等，也称为普通采样。 (2) 同步采样如果一个系统中有多个采样开关，它们的采样周期相同且同时进行采样，则称为同步采样。 (3) 非同步采样如果一个系统中有多个采样开关，它们的采样周期相同但不同时开闭，则称为非同步采样。 (4) 多速采样如果一个系统中有多个采样开关，每个采样开关都是周期采样的，但它们的采样周期不相同，则称多速采样。 (5) 随机采样若相邻两次采样的时间间隔不相等，则称为随机采样。 3、简述比例调节、积分调节和微分调节的作用。 答：(1)比例调节器：比例调节器对偏差是即时反应的，偏差一旦出现，调节器立即产生控制作用，使输出量朝着减小偏差的方向变化，控制作用的强弱取决于比例系数K P。比例调节器虽然简单快速，但对于系统响应为有限值的控制对象存在静差。加大比例系数K P可以减小静差，但是K P过大时，会使系统的动态质量变坏，引起输出量振荡，甚至导致闭环系统不稳定。 (2)积分调节器：为了消除在比例调节中的残余静差，可在比例调节的基础上加入积分调节。积分调节具有累积成分，只要偏差e不为零，它将通过累积作用影响控制量u，从而减小偏差，直到偏差为零。积分时间常数T I大，则积分作用弱，反之强。增大T I将减慢消除静差的过程，但可减小超调，提高稳定性。引入积分调节的代价是降低系统的快速性。 (3)微分调节器：为加快控制过程，有必要在偏差出现或变化的瞬间，按偏差变化的趋向进行控制，使偏差消灭在萌芽状态，这就是微分调节的原理。微分作用的加入将有助于减小超调，克服振荡，使系统趋于稳定。 4、线性离散控制系统稳定的充要条件是什么？ 答：线性离散控制系统稳定的充要条件是：闭环系统特征方程的所有根的模｜z i｜<1，即闭环脉冲传递函数的极点均位于z平面的单位圆内。 5、为什么会出现比例和微分饱和现象？ 答：当给定值发生很大跃变时，在PID增量控制算法中的比例部分和微分部分计算出的控制增量可能比较大(由于积分项的系数一般小得多，所以积分部分的增量相对比较小)。如果该计算值超过了执行元件所允许的最大限度，那么，控制作用必然不如应有的计算值理想，其中计算值的多余信息没有执行就遗失了，从而影响控制效果。
计算机操作系统第一章练习题答案
第一章答案 1.操作系统负责管理计算机系统的（③），其中包括处理机、内存、外围 设备和文件。 ①、程序；②、文件；③、资源；④、进程 2.（③）操作系统允许在一台主机上同时连接多台终端，多个用户可 以通过各自的终端同时交互的使用计算机。 ①、网络；②、分布式；③、分时；④、实时 3.操作系统的四大功能是处理机管理、存储器管理、设备管理、文件管理 4.批处理系统主要解决吞吐量问题，分时系统主要解决 交互性问题。（华中理工大2001） 5.操作系统的基本特征是并发、共享、虚拟、异步。 6.如果操作系统具有交互性强、可供多个用户同时使用及响应较及时的特 点，则属于分时类型，如果操作系统可靠，响应及时但仅有简单的交互能力则属于实时类型，如果操作系统在用户提交作业后，不提供交互能力，它所追求的是计算机资源的高利用率，大吞吐量和作业流程的自动化，则属于批处理类型。 7.用户和操作系统之间的接口主要分为 命令接口、图形接口、程序接口。 8.多道程序（multiprogramming）和多重处理(multiprocessing)有何区别答：多道程序是作业之间自动调度执行、共享系统资源，并不是真正的同时执行多个作业；而多重处理系统配置多个CPU，能真正同时执行多道程序。要有效使用多重处理，必须采用多道程序设计技术，而多道程序设计原则上不一定要求多重处理系统的支持。 9.设计操作系统与哪些硬件器件有关 答：计算机操作系统的重要功能之一是对硬件资源的管理，因此设计计算机操作系统时应考虑下述计算机硬件资源： ①CPU与指令的长度及执行方式； ②内存、缓存和高速缓存等存储装置；
③各类寄存器，包括各种通用寄存器、控制寄存器和状态寄存器等； ④中断机构； ⑤外部设备与I/O控制装置； ⑥内部总线与外部总线； ⑦对硬件进行操作的指令集。 10.多用户系统于网络操作系统有什么区别 答：网络操作系统的工作，用户必须知道网址，而多用户操作系统是面向用户的，可以不必知道计算机的详细确切地址，多用户技术的关键是在用户之间有保密安全措施，网络操作系统强调的是客户机和服务器之间的通信。以单机多用户系统为例，说明它与网络操作系统的比较。 11.分时系统和实时系统有何不同 答： 系统设计目标不同。分时系统于与实时系统中的信息处理系统相似，都能为多个用户服务，系统按分时原则为多个终端用户服务； 而实时系统则表现为经常对多路现场信息进行采集，以及对多个对象或多个执行机构进行控制。因此，分时系统的目标是提供一种通用性强的系统，而实时系统大多具有某种特殊用途，是一种专用系统。 响应时间要求不同。分时系统与实时信息处理系统对象应时间的要求都是以人所能接受的等待时间来确定的。而实时控制系统的响应时间是以控制对象所能接受的时延来确定的，实时性要求更强。 交互性强弱不同。分时系统主要用于运行终端用户程序，因此具有较强
计算机控制系统复习题及答案
计算机控制系统复习题及答案
《计算机控制系统》课程复习资料 一、简答题： 1.什么是计算机控制系统？它由哪几部分组成？各有什么作用。 2.计算机控制系统与连续控制系统主要区别是什么？计算机控制系统有哪些优点？ 3.计算机控制系统中的保持器有何作用，简述保持器的特点? 4.简述PID 调节器的作用，有哪几种改进型数字PID 算法？ 5.计算机控制系统有哪四种形式的信号？各有什么特点? 6.简要说明什么是计算机控制系统？模拟调节器与数字调节器有何区别? 二、分析和计算题： 1.已知一系统的闭环脉冲传递函数为-1 -1 -2 0.1z Y(z)Gc(z)== 1-0.4z +0.8z R(z) ,其中输入为单 位阶跃信号,求输出y(KT)。 2.已知一系统的闭环脉冲传递函数为-1 -1 0.53+0.1z Gc(z)=1-0.37z 当输入为单位阶跃信号 时, 求输出y(KT)及y(∞)。 3.用长除法或Z 反变换法或迭代法求闭环系统2 z +0.5Gc(z)=8(z +0.1z -0.12) 的单位阶 跃响应。 4.已知低通数字滤波器0.5266z D(z)= z -0.4734 ,求D （z ）的带宽ωm;并求当输入E(z)为 阶跃信号时数字滤波器的控制算法。取采样周期T=2ms 。 5.设系统如图所示，试求: ①系统的闭环脉冲传递函数。
②判定系统的稳定性。 ③分别求系统对单位阶跃输入和单位斜坡输入时的稳态误差。 _ 6.设函数的La 氏变换为2 5F(s)= s (s +4) ，试求它的Z 变换F(z)。 7.数字控制系统如图所示,求当K=10,T=1s,a=1时，分别求当输入为单位阶跃、单位斜单位抛物线函数时的稳态误差。 8.已知单位负反馈系统的开环脉冲传递函数为 Gk(z)=K(0.1z+0.08)/[(z-1)(z-0.7)],问当K 为何值时系统稳定。 9.已知系统单位负反馈的开环传递函数为:z +0.8Gk(z)= z(z -1)(z -0.7) 问:K 为何值时系统稳定? 10.已知单位反馈系统的广义对象的Z 传递函数为: -1 -1 -1 -1 -1 0.26z (1+2.78z )(1+0.2z ) W1(z)= (1-z )(1-0.286z ) ,试按最少拍无波纹设计原则设计单位阶跃 输入时,计算机的调节模型D(z),并求其控制算法。 11.已知连续系统的传递函数G(s)=(s+1)/[s(s+2)]试用冲击不变法求其等效的Z 传递函数. 12.已知离散系统的Z 传递函数：22 z 2z 1Y(z) G(z)z 5z 6U(z) ++==++,试求离散系统的状态
计算机控制系统课程设计
《计算机控制》课程设计报告 题目: 超前滞后矫正控制器设计 姓名: 学号: 10级自动化 2013年12月2日
《计算机控制》课程设计任务书 指导教师签字：系（教研室）主任签字： 2013年11 月25 日
1.控制系统分析和设计 1.1实验要求 设单位反馈系统的开环传递函数为) 101.0)(11.0(100 )(++= s s s s G ，采用模拟设 计法设计数字控制器，使校正后的系统满足：速度误差系数不小于100，相角裕度不小于40度，截止角频率不小于20。 1.2系统分析 （1）使系统满足速度误差系数的要求: ()() s 0 s 0100 lim ()lim 100 0.1s 10.011V K s G s s →→=?==++ (2)用MATLAB 画出100 ()(0.11)(0.011) G s s s s = ++的Bode 图为： -150-100-50050 100M a g n i t u d e (d B )10 -1 10 10 1 10 2 10 3 10 4 P h a s e (d e g ) Bode Diagram Gm = 0.828 dB (at 31.6 rad/s) , P m = 1.58 deg (at 30.1 rad/s) Frequency (rad/s) 由图可以得到未校正系统的性能参数为： 相角裕度0 1.58γ=?， 幅值裕度00.828g K dB dB =, 剪切频率为：030.1/c rad s ω=， 截止频率为031.6/g rad s ω=
（3）未校正系统的阶跃响应曲线 024******** 0.20.40.60.811.2 1.41.61.8 2Step Response Time (seconds) A m p l i t u d e 可以看出系统产生衰减震荡。 （4）性能分析及方法选择 系统的幅值裕度和相角裕度都很小，很容易不稳定。在剪切频率处对数幅值特性以-40dB/dec 穿过0dB 线。如果只加入一个超前校正网络来校正其相角，超前量不足以满足相位裕度的要求，可以先缴入滞后，使中频段衰减，再用超前校正发挥作用，则有可能满足要求。故使用超前滞后校正。 1.3模拟控制器设计 （1）确定剪切频率c ω c ω过大会增加超前校正的负担，过小会使带宽过窄，影响响应的快速性。 首先求出幅值裕度为零时对应的频率，约为30/g ra d s ω=，令 30/c g rad s ωω==。 （2）确定滞后校正的参数 2211 3/10 c ra d s T ωω= ==, 20.33T s =,并且取得10β=
计算机控制系统高金源版课后标准答案
第1章习题 B 习题 B1-1 举例说明2-3个你熟悉的计算机控制系统，并说明与常规连续模拟控制系统相比的优点。 B1-2 利用计算机及接口技术的知识，提出一个用同一台计算机控制多个被控参量的分时巡回控制方案。 B1-3 题图B1-3是一典型模拟式火炮位置控制系统的原理结构图。由雷达测出目标的高低角、方位角和斜距，信号经滤波后，由模拟式计算机计算出伺服系统高低角和方位角的控制指令，分别加到炮身的高低角和方位角伺服系统，使炮身跟踪指令信号。为了改善系统的动态和稳态特性，高低角和方位角伺服系统各自采用了有源串联校正网络和测速反馈校正，同时利用逻辑电路实现系统工作状态的控制(如偏差过大时可断开主反馈，实现最大速度控制，当偏差小于一定值后实现精确位置控制)。试将其改造为计算机控制系统，画出系统原理结构图。 题图B1-3典型模拟式火炮位置控制系统的原理结构图 B1-4水位高度控制系统如题图B.1-4所示。水箱水位高度指令由W1 电位计指令电压u r确定，水位实际高度h由浮子测量，并转换为电位计W2 的输出电压u h。用水量Q1 为系统干扰。当指令高度给定后，系统保持给定水位，如打开放水管路后，水位下降，系统将控制电机，打开进水阀门，向水箱供水，最终保持
水箱水位为指令水位。试把该系统改造为计算机控制系统。画出原理示意图及系统结构图。 题图B1-4 水箱水位控制系统原理示意图 B1-5 题图B1-5为一机械手控制系统示意图。将其控制器改造为计算机实现，试画出系统示意图及控制系统结构图。 题图B1-5机械手控制系统示意图 B1-6题图B1-6为仓库大门自动控制系统示意图。试将其改造为计算机控制系统，画出系统示意图。 题图B1-6 仓库大门自动控制系统示意图
计算机控制系统设计性实验 (1)
《计算机控制系统》设计性实验 一、通过设计性实验达到培养学生实际动手能力方法及步骤： 对系统设计方法可以从“拿到题目”到“进行分析”再到“确定解决方案”最后到“具体系统的设计的实现”的整个过程进行全方位的启发。让学生掌握对不同的控制系统设计方法和基本思想，从工程角度对待设计题目，尽量做到全面认识理解工程实际与实验室环境的区别，逐步引入工程思想，提高学生设计技巧和解决实际问题的能力。 1、了解和掌握被控制对象的特性； 2、选择合理的传感器（量程、精度等）； 3、计算机控制系统及接口的设计（存储器、键盘、显示）； 4、制定先进的、合理的控制算法； 5、结合控制系统的硬件系统对软件进行设计； 6、画出系统硬件、软件框图； 7、系统调试。 二、具体完成成品要求： 1、对传感器、A/D、D/A、中央处理器、显示、键盘、存储器的选型大小等； 2、实现系统硬件原理图用Protel或Proteus、MATLAB软件（框图）仿真设计； 3、达到课题要求的各项功能指标； 4、系统设计文字说明书； 5、按照学号循环向下作以下5个题目。 三、系统控制框图： 控制系统硬件框图
四、设计题目： 1、瓦斯气体浓度控制系统： 要求：准确测量和显示瓦斯的浓度，其主要成分是甲烷、一氧化碳、氢气等瓦斯浓度在4﹪以下是安全的，大于4﹪就会引发爆炸很危险。控制算法对气体浓度有预判性，控制通风系统工作，保证环境安全稳定。 a、对信号调理电路中采用的具体元器件应有器件选型依据； b、电路的设计应当考虑可靠性和抗干扰设计内容； c、电路的基本工作原理应有一定说明； d、电路应当在相应的仿真软件上进行仿真以验证电路可行性。 2、酒精浓度自动控制系统： 要求：测量范围10-1000PPM、精度为5PPM。设计传感器的信号调理电路。实现以下要求： 设计信号调理将传感器输出0.2-1.4 V的信号转换为0-5V直流电压信号； a、对信号调理电路中采用的具体元器件应有器件选型依据； b、电路的设计应当考虑可靠性和抗干扰设计内容； c、电路的基本工作原理应有一定说明； d、电路应当在相应的仿真软件上进行仿真以验证电路可行性。 3、恒温箱控制系统： 要求：恒温箱温度控制在70℃-80℃之间，精度0.5℃，有越线报警。并具有断电保护、报警等功能。 a、对信号调理电路中采用的具体元器件应有器件选型依据； b、电路的设计应当考虑可靠性和抗干扰设计内容； c、电路的基本工作原理应有一定说明； d、电路应当在相应的仿真软件上进行仿真以验证电路可行性。
计算机控制系统自测题目及答案.
计算机控制系统自测题目及答案 计算机控制系统概述 习题参考答案 1.计算机控制系统的控制过程是怎样的? 计算机控制系统的控制过程可归纳为以下三个步骤： (1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。 (2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。 (3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。 2.实时、在线方式和离线方式的含义是什么？ (1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。 (2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。 (3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。 3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？ 由四部分组成。 图1.1微机控制系统组成框图
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。 (2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。其中操作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能。 (4)检测与执行机构 a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量，例如热电偶把温度转换成mV信号；压力变送器可以把压力转换变为电信号，这些信号经变送器转换成统一的计算机标准电平信号(0～5V或4～20mA)后，再送入微机。 b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。例如，在温度控制系统中，微机根据温度的误差计算出相应的控制量，输出给执行机构(调节阀)来控制进入加热炉的煤气(或油)量以实现预期的温度值。常用的执行机构有电动、液动和气动等控制形式，也有的采用马达、步进电机及可控硅元件等进行控制。 4.微型计算机控制系统软件有什么作用？说出各部分软件的作用。 软件是指能够完成各种功能的计算机程序的总和。整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。就功能来分，软件可分为系统软件、应用软件及数据库。 (1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。对用户来说，系统软件只是作为开发应用软件的工具，是不需要自己设计的。 系统软件包括： a.操作系统：即为管理程序、磁盘操作系统程序、监控程序等； b.诊断系统：指的是调节程序及故障诊断程序； c.开发系统：包括各种程序设计语言、语言处理程序(编译程序)、服务程序(装配程序和编辑程序)、模拟主系统(系统模拟、仿真、移植软件)、数据管理系统等； d.信息处理：指文字翻译、企业管理等。 (2)应用软件:它是面向用户本身的程序，即指由用户根据要解决的实际问题而编写的各种程序。 应用软件包括： a.过程监视程序：指巡回检测程序、数据处理程序、上下限检查及报警程序、操作面板服务程序、数字滤波及标度变换程序、判断程序、过程分析程序等； b.过程控制计算程序：指的是控制算法程序、事故处理程序和信息管理程序，其中信息管理程序包括信息生成调度、文件管理及输出、打印、显示程序等；
计算机控制系统作业答案
计算机控制系统作业答案 作业一 第一章 1.1什么是计算机控制系统？画出典型计算机控制系统的方框图。 参考答案： 答：计算机控制系统又称数字控制系统,是指计算机参与控制的自动控制系统,既:用算机代替模拟控制装置,对被控对象进行调节和控制. 控制系统中的计算机是由硬件和软件两部分组成的.硬件部分: 计算机控制系统的硬件主要是由主机、外部设备、过程输入输出设备组成; 软件部分: 软件是各种程序的统称，通常分为系统软件和应用软件。 图1.3-2 典型的数字控制系统 1.2.计算机控制系统有哪几种典型的类型？各有什么特点。 参考答案： 计算机控制系统系统一般可分为四种类型： ①数据处理、操作指导控制系统；计算机对被控对象不起直接控制作用,计算机对传感器产生的参数巡回检测、处理、分析、记录和越限报警，由此可以预报控制对象的运行趋势。 ②直接数字控制系统；一台计算机可以代替多台模拟调节器的功能，除了能实现PID调节规律外, 还能实现多回路串级控制、前馈控制、纯滞后补偿控制、多变量解藕控制，以及自适应、自学习,最优控制等复杂的控制. ③监督计算机控制系统；它是由两级计算机控制系统：第一级DDC计算机, 完成直接数字控制功能；第二级SCC计算机根据生产过程提供的数据和数学模型进行必要的运算，给DDC计算机提供最佳给定值和最优控制量等。 ④分布式计算机控制系统。以微处理机为核心的基本控制单元，经高速数据通道与上一级监督计算机和CRT操作站相连. 1.3.计算机控制系统与连续控制系统主要区别是什么？计算机控制系统有哪些优点？ 参考答案： 计算机控制系统与连续控制系统主要区别：计算机控制系统又称数字控制系统,是指计算机参与控制的自动控制系统,既:用计算机代替模拟控制装置,对被控对象
计算机控制系统测试题
一、填空 1、计算机控制系统，从本质上看，它的控制过程可以归纳为 ，，和四个步骤。一个实时控制系统必定是一个在线系统，这里“在线”的含义是指 而“实时控制”的含义是指 。 2、A/D转换器的分辨率和精度是两个不同的概念。分辨率是指 ；而相对精度是指 ;一个10位A/D转换器，基准电源的信号电压为5.12V时，它的绝对精度是mv，它的相对精度为，它的分辨率为mv。 3、计算机控制系统中，直接数字控制（DDC）的含义是 。 4、过程通道包括、、和。 5、模拟量输入通道中，选用“采样保持器”的作用是 。 6、为了克服积分饱和作用，主要有，，三种方法。 二、简答题 1、什么是顺序控制？ 2、简述最少拍控制的具体要求。 3、简述模拟量输入通道的一般组成，并画出示意图。 4、什么是分布式控制系统。 三、现已知某炉温变化范围为0~1000℃，测试时，采用9位的A/D变换器(带符号位)，试问此时系统对炉温变化的分辩率为多少。若测试时，通过变送器将测试起点迁移到500℃，保持同样的系统对炉温变化的分辩率，试问此时可采用几位的A/D变换器就可以了。
四、写出数字PID 控制算法的位置式和增量式两种标准算法并简要回答下列问 题： 1. 简述积分分离法克服位置式PID 积分饱和作用的原理。 2. PID 数字控制器参数整定的含义是什么？简述工程实现时，参数整定的 步骤。 五、已知系统方块图如图2所示（已知Z[1/s 2]=Tz/(z-1)2） 1）若如果D(s)=K ＝2,试求使闭环系统稳定的T 取值范围。 2) 在闭环系统稳定的情况下，设计针对单位速度输入112()(1)W z Tz z --=-时，理想最少拍闭环传递函数为12()2M z z z --=-，试设计最少拍控制器D(z)。 测试（2） 一、名词解释 （1）DDC （2）DCS （3）PLC （4）直线插补 （5）最少拍控制 （6）联机控制 二、填空 （1）计算机控制系统由（ ）和（ ）两大部分组成。 （2）过程通道包括（ ）、（ ）、（ ）和（ ）。
计算机控制系统课后习题参考答案
思考题与习题 5-2 已知模拟调节器的传递函数为s s s E s U s D 5.0121)()()(++= = ，试写出相应数字控制器的位置型控制算式，设采样周期s T 5.0= 解 5-4 调节系统在纯比例作用下已整定好，加入积分作用后，为保证原稳定度，此时应将比 例系数增大还是减小？ 解 减小 5-5 要消除系统的稳态误差，通常选用哪种调节规律？ 解 PI 或PID 5-8 试画出不完全微分PID 控制器的结构图，并推导出其增量算式。 解 对图5-4b ，有 ()()/(1)d p d f U s K T sE s T s =+ 其对应的微分方程 ()() ()d f d p d du t d e t T u t K T dt dt += ()(10.5)()(12) U s s E s s +=+()0.5(1) 2.5()2(1) u k u k e k e k =-+--图5-4 不完全微分PID 控制器 b) a) (0.5)()0.5(1)(2)()2(1)T u k u k T e k e k +--=+--
上式离散化后，经整理可得 ()(1)(1)[()(1)]d d d u k au k K a e k e k =-+--- 微分分量的增量算式 ()(1)(1)[()(1)] (1)(1)[()2(1)(2)] d d d d d u k a u k K a e k e k a u k K a e k e k e k ?=?-+-?-?-=?-+---+- 不完全微分PID 控制器的增量算式 []()()()() ()(1)()() p i d p i d u k u k u k u k K e k e k K e k u k ?=?+?+?=--++?
