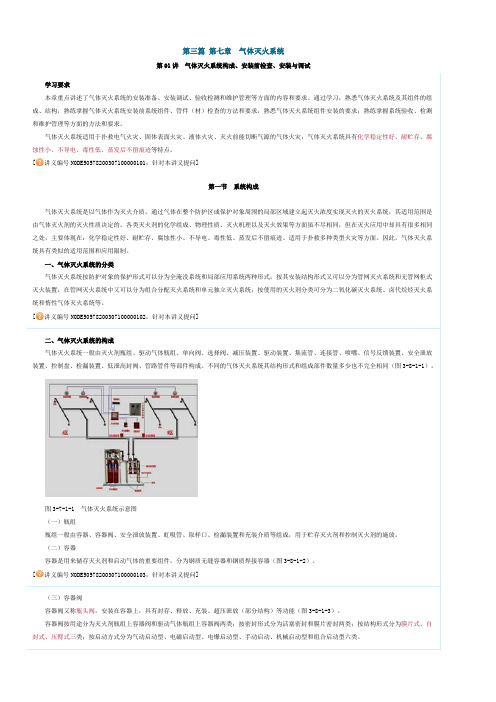

第七章气体灭火系统

学习要求

本章重点讲述了气体灭火系统的安装准备、安装调试、检测验收和维护管理等方面的内容和要求。通过学习,熟悉气体灭火系统及其组件的组成、结构,熟练掌握气体灭火系统安装前系统组件、管件(材)检查的方法和要求,熟悉气体灭火系统组件安装的要求;熟练掌握系统检测验收和维护管理等方面的方法和要求。

气体灭火系统适用于扑救电气火灾、固体表面火灾、液体火灾、灭火前能切断气源的气体火灾;气体灭火系统具有化学稳定性好、耐储存、腐蚀性小、不导电、毒性低、蒸发后不留痕迹等特点。

第一节系统构成

一、气体灭火系统的分类

二、气体灭火系统的构成

系统组成:灭火剂瓶组、驱动气体瓶组、单向阀、选择阀、减压装置、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀、管路管件等。

(一)瓶组组成:容器、容器阀、安全泄放装置、虹吸管、取样口、检漏装置和充装

介质等

作用:用于储存灭火剂和控制灭火剂的释放

(二)容器分为:钢质无缝容器和钢质焊接容器

作用:用来储存灭火剂和启动气体,灭火剂储存容器和启动气体储存容器

(三)容器

阀(瓶头阀)

安装位置:安装在容器上

功能:具有封存、释放、充装、超压泄放(部分结构)等功能

(四)选择

用于:组合分配系统中

作用:控制灭火剂经管网释放到预定防护区或保护对象的阀门,选择阀和

防护区一一对应

(五)喷嘴喷嘴是用于控制灭火剂的流速和喷射

方向的组件,是气体灭火系统的一个

关键部件

(六)单向

灭火剂流通管路单向阀:装于连接管与集流管之间

作用:防止灭火剂从集流管向灭火剂瓶组反流

驱动气体控制管路单向阀:装于启动管路上

作用:用来控制气体流动方向,启动特定的阀门

(七)集流

集流管是将多个灭火剂瓶组的灭火剂

汇集在一起,再分配到各防护区的汇

流管路

(八)连接

分为:容器阀与集流管之间的连接管

和控制管路连接管

材质:容器阀与集流管之间的连接管

按材料分为高压不锈钢连接管和高压

橡胶连接管

(九)安全

泄放装置灭火剂瓶组和驱动气体瓶组安全泄放装置:装于瓶组容器上或容器阀上集流管安全泄放装置:装于集流管上

作用:以防止瓶组和灭火剂管道非正常受压时爆炸。

(十)驱动装置作用:驱动装置用于驱动容器阀、选择阀使其动作。

分为:气动型驱动器、引爆型驱动器、电磁型驱动装置、机械型驱动器和燃气型驱动器等类型

(十一)检漏装置作用:检漏装置用于监测瓶组内介质的压力或质量损失。

包括:压力显示器、称重装置和液位测量装置等

(十二)信号反馈装置(压力开关)安装位置:安装在灭火剂释放管路或选择阀上

作用:将灭火剂释放的压力或流量信号转换为电信号,并反馈到控制中心的装置。

(十三)低泄高封阀安装位置:1.组合分配系统的集流管上应安装低泄高封阀

2.驱动气体控制管路上应安装低泄高封阀

作用:防止系统由于驱动气体泄漏的累积而引起系统的误动作。正常情况下处于开启状态,只有进口压力达到设定压力时才关闭。

【例题】()是在组合分配系统中,用来控制灭火剂经管网释放到预定防护区或保护对象的阀门,该组件与防护区一一对应。

A.选择阀

B.瓶头阀

C.单向阀

D.安全泄放装置

答案:A

第二节系统部件、组件(设备)安装前的检查

一、质量控制文件检查

外购的系统组件、零部件及其他设备、材料出厂合格证或者质量认证证书

容器阀、选择阀、压力开关、单向阀、报警控制器和检漏装置等系统主要组件国家消防产品质量监督检验中心检测合格的法定检测报告

二、材料到场检验

系统组件、管件(材)、设备到场后,对其外观、规格型号、基本性能、严密性等进行全数检查。

管材、管道连接件的规格尺寸、厚度及允许偏差应符合其产品标准和设计要求。

检查数量:每一品种、规格产品按20%计算。

对属于下列情况之一的灭火剂、管材及管道连接件,应抽样复验,其复验结果应符合国家现行产品标准和设计要求。

1 设计有复验要求的。

2 对质量有疑义的。

检查数量:按送检需要量。

检查方法:核查复验报告。

三、系统组件

(一)外观检查

气体灭火系统组件的外观质量要求:

同一规格的灭火剂储存容器其高度差不宜超过20mm

同一规格的驱动气体储存容器其高度差不宜超过10mm

(四)阀驱动装置检查

2)气动驱动装置储存容器内气体压力不低于设计压力,且不得超过设计压力的5%,气体驱动管道上的单向阀启闭灵活,无卡阻现象。

【2017年真题】某气体灭火系统储罐瓶内设有6只150L七氟丙烷灭火剂储存容器,根据现行国家标准《气体灭火系统施工及骏收规范》GB50263,各储存容器的高度差最大不宜超过( )mm A. 10

B.30

C.50

D.20

【答案】D

【解析】根据《气体灭火系统施工及骏收规范》气体灭火系统组件的外观质量要求:

同一规格的灭火剂储存容器,其高度差不宜超过20mm。
