压力开关分类介绍

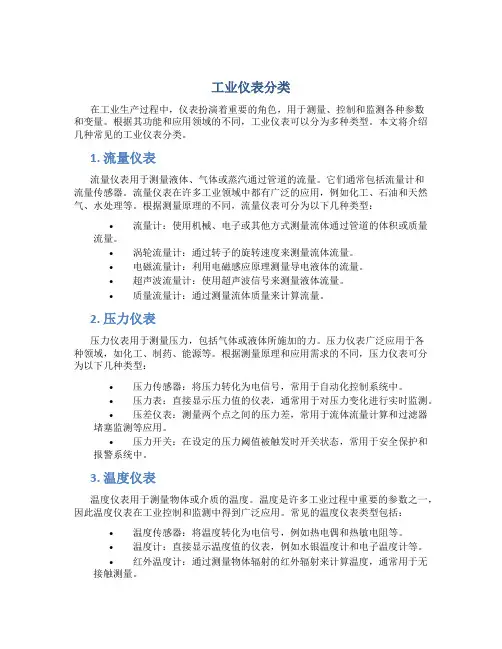

工业仪表分类
工业仪表分类在工业生产过程中，仪表扮演着重要的角色，用于测量、控制和监测各种参数和变量。
根据其功能和应用领域的不同，工业仪表可以分为多种类型。
本文将介绍几种常见的工业仪表分类。
1. 流量仪表流量仪表用于测量液体、气体或蒸汽通过管道的流量。
它们通常包括流量计和流量传感器。
流量仪表在许多工业领域中都有广泛的应用，例如化工、石油和天然气、水处理等。
根据测量原理的不同，流量仪表可分为以下几种类型：•流量计：使用机械、电子或其他方式测量流体通过管道的体积或质量流量。
•涡轮流量计：通过转子的旋转速度来测量流体流量。
•电磁流量计：利用电磁感应原理测量导电液体的流量。
•超声波流量计：使用超声波信号来测量液体流量。
•质量流量计：通过测量流体质量来计算流量。
2. 压力仪表压力仪表用于测量压力，包括气体或液体所施加的力。
压力仪表广泛应用于各种领域，如化工、制药、能源等。
根据测量原理和应用需求的不同，压力仪表可分为以下几种类型：•压力传感器：将压力转化为电信号，常用于自动化控制系统中。
•压力表：直接显示压力值的仪表，通常用于对压力变化进行实时监测。
•压差仪表：测量两个点之间的压力差，常用于流体流量计算和过滤器堵塞监测等应用。
•压力开关：在设定的压力阈值被触发时开关状态，常用于安全保护和报警系统中。
3. 温度仪表温度仪表用于测量物体或介质的温度。
温度是许多工业过程中重要的参数之一，因此温度仪表在工业控制和监测中得到广泛应用。
常见的温度仪表类型包括：•温度传感器：将温度转化为电信号，例如热电偶和热敏电阻等。
•温度计：直接显示温度值的仪表，例如水银温度计和电子温度计等。
•红外温度计：通过测量物体辐射的红外辐射来计算温度，通常用于无接触测量。
4. 液位仪表液位仪表用于测量容器或管道中液体的高度或压力。
液位测量在化工、食品和饮料、水处理等领域中具有重要的应用。
常见的液位仪表包括：•浮子式液位计：通过浮子的上下浮动来测量液体的液位。
仪表基础知识30915
19
4.2.4投入式液位变送器 非密闭场合液体液位
质中，感受到被测温度，称为热电偶的工作端或热端，另一端
与导线连接，称为冷端或自由端（参比端）。它具有结构简单、
测量范围宽、使用方便、测温准确可靠等优点。
常用热电偶的产品：
名称
分度号 测量范围/℃
镍铬-镍硅
K
-200~1300
镍铬-考铜
E
-200~900
铜0-铂
S
0~1300
0- 无固定装置; 1- 可动外螺纹; 2 -可动 内螺纹; 3- 固定螺纹; 4 -固定法兰;
5- 卡套螺纹; 6 -卡套法兰 D F-防护型；O-电接点型；MO-大电流型 ；EX-防爆型；
2.2.2 电子电阻式温度计
优点：相比双金属温度计使用寿命更长，现场数字显示更 直观等。
2.2.3热电阻
4.2.2 单法兰液位变送器
一种直接安装在管道或容器上的现场变送器。 由于隔离膜片直接与液相介质相接触，因此可 以测量非密闭场合下
高温、高粘度、易结
晶、易沉淀和强腐蚀
性等介质的液位。
4.2.3双法兰液位变送器
适用于密闭场合下的下列工 况： 1、 被测介质对变送器 接头和敏感元件有腐蚀作用 时； 2、 需要将高温被测介 质与变送器隔离时；
热电阻是中低温区最常用的一种温度检测器。它的主要特 点是测量精度高，性能稳定。其中铂热电阻的测量精度是最高 的，它广泛应用于工业测温，而且被制成标准的基准仪。
各种仪表的基础知识(电磁流量计压力表式温度计等)
各种仪表的基础知识(电磁流量计压力表式温度计等)
常规仪表的分类
一、压力仪表
二、温度仪表
三、流量仪表
四、液位仪表
五、分析仪表
按功能分类
指示类仪表包括就地显示的压力表、温度表、液位计、流量计等。
开关类仪表常见的有温度开关、压力开关、流量开关、温度开关、液位开关等。
变送器类仪表包括温度变送器、压力变送器、流量变送器、液位变送器等。
定义
检测仪表-----将检测元件、变送器及显示装置统称为检测仪表。
一次仪表-----一般为将被测量转换为便于计量的物理量所使用的仪表，即为检测元件。
一次测量仪表是与介质直接接触，是就地安装的。
二次仪表-----将测得的信号变送转换为可计量的标准电气信号并显示的仪表。
即包括变送器和显示装置。
变送器是将传感器的输出信号转变为可被控制器识别的信号（或将传感器输入的非电量转换成电信号，同时放大以便供远方测量和控制的信号源，一般为4--20mA电流）的转换器。
变送器通常由两部分组成：传感器和信号转换器。
传感器是接受输入量的信息，并按一定规律将其装换为同种或别种性质输出变量的装置。
转换器是接受一种形式的信号并按一定规律转换为另一种形式输出的装置。
变送器主要有温度变送器、压力变送器、流量变送器、液位变送器等。
一、压力仪表
压力表:通过表内的敏感元件的弹性形变，再由表内机芯的转换机构将压力形变传导至指。

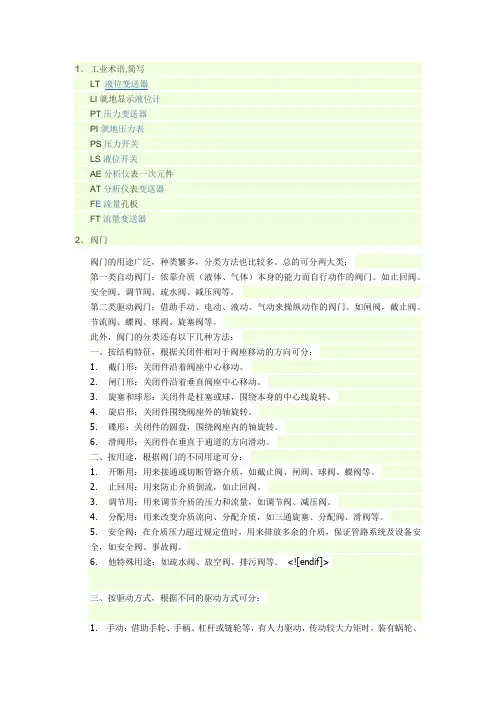

阀门分类
1、工业术语,简写LT 液位变送器LI就地显示液位计PT压力变送器PI就地压力表PS压力开关LS液位开关AE分析仪表一次元件AT分析仪表变送器F E流量孔板FT流量变送器2、阀门阀门的用途广泛，种类繁多，分类方法也比较多。
总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。
此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动。
2．闸门形：关闭件沿着垂直阀座中心移动。
3．旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转。
4．旋启形；关闭件围绕阀座外的轴旋转。
5．碟形：关闭件的圆盘，围绕阀座内的轴旋转。
6．滑阀形：关闭件在垂直于通道的方向滑动。
二、按用途，根据阀门的不同用途可分：1．开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。
2．止回用：用来防止介质倒流，如止回阀。
3．调节用：用来调节介质的压力和流量，如调节阀、减压阀。
4．分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。
5．安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。
6．他特殊用途：如疏水阀、放空阀、排污阀等。
<![endif]>三、按驱动方式，根据不同的驱动方式可分：1．手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时，装有蜗轮、齿轮等减速装置。
2．电动：借助电机或其他电气装置来驱动。
3．液动：借助（水、油）来驱动。
4．气动；借助压缩空气来驱动。
四、按压力，根据阀门的公称压力可分：1．真空阀：绝对压力<0.1MPa即760mm汞柱高的阀门，通常用mm汞柱或mm 水柱表示压力。
2．低压阀：公称压力PN≤1.6MPa的阀门（包括PN≤1.6MPa的钢阀）3．中压阀：公称压力PN2.5—6.4MPa的阀门。

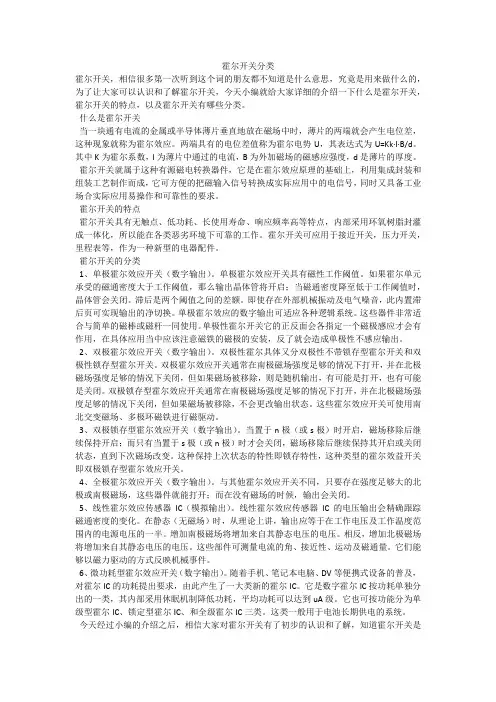

霍尔开关分类
霍尔开关分类霍尔开关，相信很多第一次听到这个词的朋友都不知道是什么意思，究竟是用来做什么的，为了让大家可以认识和了解霍尔开关，今天小编就给大家详细的介绍一下什么是霍尔开关，霍尔开关的特点，以及霍尔开关有哪些分类。
什么是霍尔开关当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=Kk·I·B/d。
其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场的磁感应强度，d是薄片的厚度。
霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的特点霍尔开关具有无触点、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。
霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。
霍尔开关的分类1、单极霍尔效应开关（数字输出）。
单极霍尔效应开关具有磁性工作阈值。
如果霍尔单元承受的磁通密度大于工作阈值，那么输出晶体管将开启；当磁通密度降至低于工作阈值时，晶体管会关闭。
滞后是两个阈值之间的差额。
即使存在外部机械振动及电气噪音，此内置滞后页可实现输出的净切换。
单极霍尔效应的数字输出可适应各种逻辑系统。
这些器件非常适合与简单的磁棒或磁杆一同使用。
单极性霍尔开关它的正反面会各指定一个磁极感应才会有作用，在具体应用当中应该注意磁铁的磁极的安装，反了就会造成单极性不感应输出。
2、双极霍尔效应开关（数字输出）。
双极性霍尔具体又分双极性不带锁存型霍尔开关和双极性锁存型霍尔开关。
双极霍尔效应开关通常在南极磁场强度足够的情况下打开，并在北极磁场强度足够的情况下关闭，但如果磁场被移除，则是随机输出，有可能是打开，也有可能是关闭。
压力开关工作原理
压力开关工作原理
压力开关是一种常见的自动控制装置，它主要通过感受外界或设备内部的压力变化来进行控制。
其基本工作原理如下：
1. 压力感应：压力开关通常通过一个感压元件来感受外界的压力变化。
这个感压元件通常是一个弹簧或膜片，当外界施加压力变化时，它会发生位移或变形。
2. 连接和断开电路：感压元件与电路连接，通过其位移或变形来控制电路的闭合和断开。
一般情况下，当外界压力小于设定值时，感压元件处于松弛状态，电路断开；而当压力超过设定值时，感压元件发生位移或变形，使电路闭合。
3. 控制使用设备：当电路闭合后，压力开关会控制使用设备的工作。
例如，当电路闭合后，压力开关可以启动电动机、泵等设备，实现自动控制。
4. 压力调节：压力开关通常允许用户根据需求进行调节，以设置闭合和断开电路的压力阈值。
通过调节压力开关上的旋钮或螺丝，可以改变感压元件的紧固程度或压力传递机构的行程，从而改变闭合和断开电路的压力阈值。
总的来说，压力开关的工作原理是基于感压元件对外界压力变化的感知，进而控制电路的闭合和断开，从而实现对设备的自动控制。
自动化仪表的分类
自动化仪表的分类在工业自动化领域，仪表扮演着重要的角色，它们负责监控、测量和控制系统参数，确保生产过程的安全、稳定和高效。
根据不同的特性和应用场景，自动化仪表可以分为以下几类：1、温度仪表：温度仪表主要用于测量和监控生产过程中的温度。
它包括热电偶、热电阻、温度开关、温度变送器等。
这些仪表可以确保设备在安全的温度范围内运行，同时也可以帮助优化生产过程。
2、压力仪表：压力仪表主要用于测量和监控生产过程中的压力。
它包括压力开关、压力变送器、压力表等。
这些仪表可以确保设备在安全的压力范围内运行，防止过压或欠压对设备造成的损害。
3、流量仪表：流量仪表主要用于测量和监控生产过程中的流量。
它包括流量开关、流量计、流量变送器等。
这些仪表可以用于测量液体的流量，也可以用于测量气体的流量。
它们可以帮助优化生产过程，提高生产效率。
4、物位仪表：物位仪表主要用于测量和监控生产过程中的液位或料位。
它包括液位开关、液位计、料位开关等。
这些仪表可以确保设备在安全的液位或料位下运行，防止过液或欠液对设备造成的损害。
5、过程控制仪表：过程控制仪表主要用于测量和监控生产过程中的各种参数，如温度、压力、流量、液位等。
它包括各种传感器、变送器、调节阀等。
这些仪表可以用于实现自动化控制，提高生产过程的稳定性和效率。
6、分析仪表：分析仪表主要用于对生产过程中的物质进行分析和检测，例如气体分析仪、水质分析仪等。
这些仪表可以帮助企业了解生产过程中的物质成分，优化生产过程，提高产品质量。
7、执行器及辅助设备：这类仪表包括各种电动执行器、气动执行器、调节阀以及各种辅助设备。
它们主要负责执行控制系统的指令，实现对生产过程的精确控制。
以上就是自动化仪表的主要分类。
每一种类型的仪表都有其特定的应用场景和作用，了解和掌握这些分类有助于更好地选择和使用合适的自动化仪表，提高工业生产的效率和安全性。
随着科技的不断进步，自动化仪表的种类和应用也在不断增加和扩展，未来我们有望看到更多的新型自动化仪表在工业领域得到应用。
报警阀的分类介绍与原理解读
报警阀的分类介绍与原理解读报警阀是指在液压系统中，当液压系统中的其中一参数超过或低于设定值时，通过报警信号发出警报或采取相应的措施，以保证液压系统的正常运行。
报警阀的分类比较多，下面将对几种常见的报警阀进行分类介绍与原理解读。
一、压力报警阀压力报警阀是根据液压系统中的压力参数设定一个报警压力值，在液压系统中压力超过或低于设定值时，报警阀将通过报警信号发出警报或采取相应的措施。
1.1压力开关压力开关是一种常见的压力报警阀，它通过与液压系统中的压力传感器相连，当系统中的压力超过或低于设定的压力值时，压力开关会发出报警信号或采取控制信号来进行相应的操作，如关闭电磁阀等。
1.2压力传感器压力传感器是通过将液压系统中的压力转化为电信号来实现对压力的检测。
一般采用压阻式或静电式的传感器来进行测量，当压力超过或低于设定值时，传感器将会将信号发送给控制系统，从而实现报警功能。
二、温度报警阀温度报警阀是根据液压系统中的温度参数设定一个报警温度值，在液压系统中温度超过或低于设定值时，报警阀将通过报警信号发出警报或采取相应的措施。
2.1温度开关温度开关是一种常见的温度报警阀，它通过与液压系统中的温度传感器相连，当系统中的温度超过或低于设定的温度值时，温度开关会发出报警信号或采取控制信号来进行相应的操作，如关闭电磁阀等。
2.2温度传感器温度传感器是通过将液压系统中的温度转化为电信号来实现对温度的检测。
一般采用热电阻或热电偶的传感器来进行测量，当温度超过或低于设定值时，传感器将会发送信号给控制系统，从而实现报警功能。
三、流量报警阀流量报警阀是根据液压系统中的流量参数设定一个报警流量值，在液压系统中流量超过或低于设定值时，报警阀将通过报警信号发出警报或采取相应的措施。
3.1流量开关流量开关是一种常见的流量报警阀，它通过与液压系统中的流量传感器相连，当系统中的流量超过或低于设定的流量值时，流量开关会发出报警信号或采取控制信号来进行相应的操作，如关闭电磁阀等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力开关分类介绍
压力开关的分类介绍！
压力开关的分类有哪些？压力开关的分类有好多种，今天呢给大家普及下相关的知识。
压力开关的分类：
第一种介绍下隔爆压力开关，这种压力开关可分为防爆和隔爆的，使用等级范围为ExdIICT1——T6，进口隔爆压力开关需通过UL、CSA、CE等国际认证。
可用于爆炸区域及强腐蚀气氛环境中。
隔爆压力开关可提供不同的压力，差压，真空和温度范围等产品。
常见的使用范围有电力、石油、化工、冶金、锅炉、食品机械、环保设备等行业。
第二种机械压力开关为纯机械形变导致微动开关动作。
当压力增加时，作用在不同的传感压力元器件（膜片、波纹管、活塞）产生形变，将向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出。
压力开关设定方式从功能原理上又分成连续位移型和力平衡型。
第三种电子压力开关也叫智能压力开关，数显压力开关可以用来替代机械压力开关和使用在工控控制要求比较高的系统上。
这种压力开关内置高精度压力传感器，通过高精度仪表放大器放大压力信号，通过高速MCU采集并处理数据，一般都是采用4位LED实时数显压力，继电器信号输出，上下限控制点可以自由设定，迟滞小，抗震动，响应快，稳定可靠，精度高（精度一般在±0.5%F.S，高则达±0.2%F.S），利用回差设置可以有效保护压力波动带来的反复动作，保护控制设备，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。
智能压力仪表压力测控解决方案第 1 页。
