差压式液位计安装注意事项
差压液位计型号安全操作及保养规程
差压液位计型号安全操作及保养规程液位计是一种用来测量液体和气体表面高度的仪器。
差压液位计是一种常用于石油和化学工业中的液位计。
本文将为您介绍差压液位计型号的安全操作及保养规程。
差压液位计类型及其结构差压液位计可分为悬挂式、密封式、浮动式、超声波式等不同类型。
本文主要介绍悬挂式差压液位计，其主要由壳体、压力传感器、导管、液位计管和指示器组成。
常见的型号有LD202、LD301、LD400、LD700、LD901等型号，以上型号都遵循相同的操作和保养规程。
差压液位计操作规程1. 差压液位计的安装差压液位计在安装前需要检查设备是否完整并遵循以下安装规程：•安装时请确认设备清洁，并避免杂质。
•确定设备安装的位置，保证设备的支撑牢固。
•检查连接管道的松紧程度和接口的泄漏。
•确认设备的灵敏度及精度。
2. 差压液位计的启动与使用差压液位计启动前需确认以下要求：•启动前请确认设备清洁并避免杂质。
•确认设备的供电正常并充足，以及环境温度以适用于差压液位计。
•环境温度要求在-20℃至+70℃之间。
启动后请注意以下问题：•请确认指示器的显示是否正常。
•差压液位计管中会残留一定量的气体，请在启动前将其排气完毕。
在使用差压液位计时，请注意以下事项：•使用时请不要进行超出额定参数的使用。
•差压液位计请勿过度震动或碰撞。
3. 差压液位计的停机和存放差压液位计在停用或更换时，请注意以下事项：•差压液位计停机时，请将其降至最低并关闭电源及气路阀。
•差压液位计更换或存放时，请将差压液位计管清洗干净并避免水分残留。
差压液位计保养规程1. 差压液位计的清洁维护差压液位计需进行定期清洁和维护，以保证其运行正常。
•差压液位计清洗时，应使用干净的软布或海绵。
•差压液位计管内残留一些水分，可在清洗时进行排水。
2. 差压液位计的零点和线性修正差压液位计长时间使用后，需要对其进行零点和线性修正。
•差压液位计的零点修正请使用压力校准器，调整差压传感器电压来完成零点校准。
差压式液位计的工作原理
差压式液位计的工作原理差压式液位计是一种常见的工业自动化控制设备，广泛应用于石化、化工、冶金、制药等行业中液体或气体等介质的流量、液位、密度等参数的测量与控制。
本文将详细介绍差压式液位计的工作原理与实际应用中注意事项。
1. 结构差压式液位计主要由测量管、称重盘、密封垫、法兰凸缘、启闭阀、载荷传感器、变送器等组成，这些部件通过法兰凸缘相连接，形成一个完整的液位测量系统。
测量管是差压式液位计的核心组成部分，通常采用U型、V型、倒U型等形式，通过管道引入测量介质，从而使系统形成差压信号，再通过变送器将差压信号转换为标准的电信号输出。
2. 原理差压式液位计的工作原理基于泊松方程，即当液体或气体通过一定截面的管道时，其速度和压力是成反比例关系的。
换句话说，液体或气体在通道中流动时，其流速越快，则其压力就越小，而流速越慢，则其压力就越大。
差压式液位计利用截面积相等的两段管道，使介质在管道中通过，从而形成差压信号，再通过变送器将差压信号转换为标准的电信号输出。
差压式液位计广泛应用于石化、化工、冶金、制药等行业的液位测量领域，其优点在于简单可靠、精度高、测量范围广等。
具体应用场景如下：1. 化工行业差压式液位计可用于测量化工原料储罐中的液位高度，避免液位过高或过低引起的生产事故。
在生产过程中，差压式液位计也可用于测量反应釜中的液位高度，监测反应过程中的温度、压力、液位等参数变化，确保生产安全和质量。
差压式液位计可用于测量氨水储罐、催化剂储罐、烷基苯存储罐等容器中的液位高度，监测煤化工生产过程中的温度、压力、液位等参数变化，确保生产安全。
3. 制药行业差压式液位计可用于制药设备中的液体等介质的测量，如反应釜、分离釜、蒸发器、干燥器等设备中的液位、温度、压力等参数的测量和控制。
三、实际应用中的注意事项1. 管路设计不同的介质在不同的管路中流动时，存在引起测量误差的因素，如管道内壁粗糙度、管道内弯曲程度、管道内流速的变化等，这些因素都会影响液位的测量精度。
差压液位计量程迁移量计算与安装
差压液位计量程迁移量计算与安装
计算差压液位计的移位量是为了确保测量的准确性。
移位量是指液体高度变化引起差压变化的量。
移位量可以通过以下公式计算：移位量 = 测量范围× 压力（Pa）/（液体密度（kg/m³）× 重力加速度（m/s²））
安装差压液位计时需要注意以下几点：
1.安装位置：选择合适的安装位置非常重要。
应选择液体表面水平变化较小的位置进行安装，以避免测量误差。
2.安装方向：差压液位计应垂直于液面安装，避免倾斜或其他方向的安装。
3.环境条件：差压液位计应安装在无振动和无腐蚀的环境中，以保证测量的准确性和仪器的寿命。
4.密封性：安装时应保持良好的密封性，防止液体渗入或渗出。
5.连接管：连接液体池和差压液位计的管道应具有足够的强度和可靠性，以确保液体的顺利流动，并减少压力损失。
6.校准和调试：安装后需要进行校准和调试，以确保测量的准确性。
校准应由专业人员进行，并定期进行。
总而言之，差压液位计具有广泛的应用领域，并且安装和调试要注意一些细节，以确保测量的准确性和仪器的可靠性。

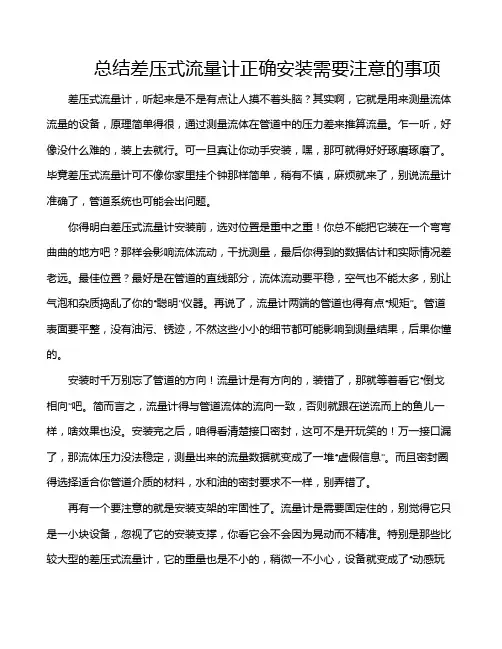

总结差压式流量计正确安装需要注意的事项
总结差压式流量计正确安装需要注意的事项差压式流量计，听起来是不是有点让人摸不着头脑？其实啊，它就是用来测量流体流量的设备，原理简单得很，通过测量流体在管道中的压力差来推算流量。
乍一听，好像没什么难的，装上去就行。
可一旦真让你动手安装，嘿，那可就得好好琢磨琢磨了。
毕竟差压式流量计可不像你家里挂个钟那样简单，稍有不慎，麻烦就来了，别说流量计准确了，管道系统也可能会出问题。
你得明白差压式流量计安装前，选对位置是重中之重！你总不能把它装在一个弯弯曲曲的地方吧？那样会影响流体流动，干扰测量，最后你得到的数据估计和实际情况差老远。
最佳位置？最好是在管道的直线部分，流体流动要平稳，空气也不能太多，别让气泡和杂质捣乱了你的“聪明”仪器。
再说了，流量计两端的管道也得有点“规矩”。
管道表面要平整，没有油污、锈迹，不然这些小小的细节都可能影响到测量结果，后果你懂的。
安装时千万别忘了管道的方向！流量计是有方向的，装错了，那就等着看它“倒戈相向”吧。
简而言之，流量计得与管道流体的流向一致，否则就跟在逆流而上的鱼儿一样，啥效果也没。
安装完之后，咱得看清楚接口密封，这可不是开玩笑的！万一接口漏了，那流体压力没法稳定，测量出来的流量数据就变成了一堆“虚假信息”。
而且密封圈得选择适合你管道介质的材料，水和油的密封要求不一样，别弄错了。
再有一个要注意的就是安装支架的牢固性了。
流量计是需要固定住的，别觉得它只是一小块设备，忽视了它的安装支撑，你看它会不会因为晃动而不精准。
特别是那些比较大型的差压式流量计，它的重量也是不小的，稍微一不小心，设备就变成了“动感玩具”，那可是得不偿失了。
流量计一般都需要接入差压传感器，要确保安装环境不受外界振动影响，否则传感器也会“摇摇欲坠”，测出来的数值也是摇摆不定。
除此之外，安装时也得考虑到流体的温度和压力。
如果管道中的流体温度过高或者过低，那就得选用相应耐高温、耐低温的流量计了。
否则设备可能会因为温差过大而出现误差。
差压式液位计
差压式液位计差压式液位计是一种常用的液位测量仪表，通过测量液体在不同高度下的压力差来推算液位的高度。
以下是关于差压式液位计的详细介绍：一、差压式液位计的原理差压式液位计的原理基于压力差和液体高度之间的线性关系。
当液位发生变化时，液柱产生的压力也相应变化，压力的变化值与液位的变化值成正比。
通过测量两个不同高度下的压力差，可以推算出液位的高度。
二、差压式液位计的结构差压式液位计主要由压力变送器和差压传感器组成。
压力变送器负责测量管道内的压力，差压传感器则通过测量两个不同高度下的压力差来推算液位的高度。
在实际应用中，还需要配备显示仪表、阀门等辅助设备。
三、差压式液位计的优点1.精度高：差压式液位计采用直接测量方式，减少了因转换环节引起的误差，提高了测量精度。
2.适用范围广：差压式液位计适用于各种类型的液体，如液体、浆液等，而且不受液体颜色的影响。
3.安装方便：差压式液位计的传感器可以安装在容器壁上，减少了安装空间，方便维护。
4.可靠性高：差压式液位计结构简单，不易损坏，具有较高的可靠性。
四、差压式液位计的缺点1.压力管路可能堵塞：由于差压式液位计的压力管路较长，可能发生堵塞现象，影响测量精度。
2.对容器材质有要求：对于一些特殊容器，如高温、高压容器，需要使用特殊材质的压力管路和传感器，增加了成本。
3.维护成本较高：对于一些粘稠液体或容易沉淀的液体，需要定期清洗和维护差压式液位计，增加了维护成本。
五、差压式液位计的应用场景1.化工行业：在化工行业中，差压式液位计广泛应用于各种化学反应器、储罐等设备中，用于监测液体的高度和流量。
2.制药行业：在制药行业中，差压式液位计用于监测制药原料的储量和高度，保证生产过程的稳定性和产品质量。
3.食品行业：在食品行业中，差压式液位计用于监测食品加工设备的液位高度，保证生产过程的顺利进行。
4.水处理行业：在水处理行业中，差压式液位计用于监测水池、水塔等设备中的水位高度和水流量。
差压式液位计安全操作规定
差压式液位计安全操作规定差压式液位计是工业中常用的液位测量仪器之一，具有精度高、稳定性好、使用方便等优点。
然而，在使用差压式液位计时，需要严格遵守安全操作规定，以确保操作的安全性和有效性，并避免可能导致事故和损失的风险。
操作前检查1.工作环境：确保操作场所通风、照明充足、操作区域整洁无杂物，并保持室温适宜。
2.工作条件：确认操作条件符合差压式液位计的使用要求，包括管道压力、介质温度和介质物性等。
3.工作状态：检查液位计和连接管路是否存在异常、损坏、泄漏等，若有异常情况应及时采取措施处理。
4.操作人员：确保操作人员已经接受相关培训，并持有相应的操作证书。
操作过程1.工具准备：根据测量要求，准备好相应的工具和装置，如倾斜式法兰、隔膜压力表、压力校验器等。
2.界面变化：在使用差压式液位计前应检查差压式液位变送器的电源是否正常，显示器是否正常、准确。
3.校验仪器：在首次使用或经过长时间使用后，应对液位计进行校验，以确保其准确性和可靠性。
校验过程需使用专业仪器进行，校验结果应详细记录并加以保存。
4.系统排气：将介质的气体排除，以确保测量结果的准确性和可靠性，并防止泄漏。
5.触电操作：不要在液位计周围使用任何带电工具，并避免触碰任何带电部分。
6.分离操作：在液位计停止工作前，必须关闭介质供应系统或隔离设备，避免操作危险。
安全注意事项1.防爆：差压式液位计应满足相关的防爆标准，确保使用中不会引发火灾、爆炸等危险。
2.防腐：在介质具有腐蚀性的情况下，应选用耐腐蚀的材料，以确保设备长时间稳定运行。
3.避震：在操作时要防止液位计受到震动、碰撞等影响，以防止故障或性能下降。
4.定期维护：定期对差压式液位计进行检查、清洗、润滑等维护，以保证其良好的工作状况。
5.处理异常：在发现液位计存在异常情况时，应及时停止使用并寻求专业服务维修，避免出现事故。
总结差压式液位计作为一种广泛应用于工业生产中的实用仪器，安全操作规定的遵守对操作人员的身体健康和企业的经济利益来说都非常重要。
差压液位计量程、迁移量计算与安装
谢谢
一差压液位计的迁移为变送器的正常输出曲线即输入0100时对应0100输出为变送器负迁移量程的100的输出曲线其量程仍为100但输100200为变送器负迁移50的输出曲线输入范围为5050一差压液位计的迁移3变送器的硅油我们一般在选择单双法兰压力差压变送器时主要是根据操作温度来选择膜片的硅油类型根据操作压力来选择膜片连接法兰的磅级连接形式
• 3、双法兰差压变送器安装在密闭容器高端法兰水平线以上,如图。
二、差压液位计的量程及迁移量的计算
• 4、综上所述，从上面的计算中可以得出，不管变送器安装在什么位 置，其量程和零点迁移量是一样的。
• 5、实际安装中推荐第一重安装方法，其他两种易使硅油倒灌造成膜 盒鼓包，损坏变送器。
三、差压液位计的安装
工艺温度超过300℃，就会引起硅油膨胀，当超过硅油的蒸气压点， 硅油就发生蒸发。可考虑导压管或者磁致伸缩液位计。
对于真空高温应用场合，不推荐使用毛细管远传方式。因为毛细管会 随环境温度的升高，而引起变送器的响应时间延迟。建议使用全焊接 直连法兰型。
如果是190℃以内的真空和负压的工况下，选用毛细管在安装时，必 须保证变送器去最低取压嘴位置在同一水平或低于最低取压嘴。并且 ，在选型时要注意，毛细管长度要大于上下法兰间距至少1米。
• 用差压式仪表测量锅炉汽包液面时，应采用温度 补偿型双室平衡容器。
三、差压液位计的安装
注意事项：
• 安装场所冲击与振动
智能差压变送器和压力变送器在出厂设计上是可 以承受一定的冲击振动的。但也应当尽量安装在 无振动或振动小的场所。
• 安装场所环境温度条件
请尽量避免将变送器安装在环境温度变化大的场 所，如果安装位置直接受到热辐射或暴露在日晒 雨淋中，应采取防水、隔热辐射和通风措施。
液位计的安装注意事项 液位计维护和修理保养
液位计的安装注意事项液位计维护和修理保养1）浮力式液位计的安装高度应符合设计文件规范。
2）浮筒液位计的安装应是浮筒呈垂直状态，处于浮筒中心正常操作液位或分界液位的高度。
3）钢带液位计的导管应垂直安装，钢带应处于导管的中心并滑动自若。
4）用差压计或差压变送器测量液位时，仪表安装高度不应高于下部取压口（吹气法及利用低沸点液体汽化传递压力的方法测量液位时，不受此规定限制）。
5）双法兰式差压变送器毛细管的敷设应有保护措施，其弯曲半径不小于50mm，周围温度变化猛烈时应实行隔热措施。
6）称重式物位计的负荷传感器的安装和承载应在承重容器及其全部部件和连接件的安装完成后进行。
7）—般测量污水液位，安装变送器不要在底部安装。
投入式和导压式液位计是从顶部投入，距池底要留有确定距离，300mm以上为好，差压／压力／液位变送器安装在容器的侧面，也要距地面有确定的距离。
300mm即可。
8）液位计安装时要注意阔别抽水泵、排污泵和循环泵。
避开引起水池浪花使测量精度不准。
9）工业现场通常使月浮球开关掌控进水与出水的起停。
浮球开关虽然价格便宜，但使用寿命特别有限，通常一年甚至几个月就要进行更新。
依据笔者现场施工阅历，使用液位变送器价格比较贵，一般用压力变送器、差压变送器或导压管式差压变送器和投入式液位计比较理想。
价格适中。
磁翻板液位计信号输出原理磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与掌控。
产品依据浮力原理和磁性耦合作用研制而成，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清楚的指示。
磁翻板液位计信号输出原理：首先让我们来了解一下磁翻板液位计的结构：每一台磁翻板液位计都有一个容纳浮球的腔体，称为主体管或外壳，它通过法兰或其他接口与容器构成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；在腔体的外面装了一个翻柱显示器，由于我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会更改颜色，两色交界处即是液面的高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
差压式液位计安装注意事项
差压式液位计是目前应用得最广泛的一种液位测量仪表。
该产品是利用容器内液位改变时，由液柱产生的静压也相应变化的原理而工作的，差压式液位计将被测信号转换成4～20madc输出信号（智能型变送器可带hart协议通讯），与其他单元组合仪表或工业控制计算机配合，组成检测、记录、控制等工业自动化系统。
由于工艺流程的需要，以及有时为了节约导压管材料等经济上原因，差压式液位计经常安装在工作条件较为恶劣的现场。
液位计和导压管安装的正确与否，直接影响其测量的精确程度。
为了获得最佳的安装，应注意以下事项：
1)防止变送器与腐蚀性或过热的被测介质直接接触；
2)要防止渣滓在导压管内沉积；
3)导压管要尽可能短；
4)两边导压管内的液柱压头应保持平衡；
5)导压管应安装在温度梯度和湿度波动小、无冲击和振动的地方。
减少误差的方法如下：
1)导压管应尽可能短些；
2)当测量液体或蒸汽时，导压管应向上连接到流程工艺管道，其斜度应不小于
1/12；
3)对于气体测量时，导压管应向下连接到流程工艺管道，其斜度应不小于1/12；
4)液体导压管道的布设要避免出现高点，气体导压管的布设要避免出现低点；
5)两导压管应保持相同的温度；
6)为避免磨擦影响，导压管的口径应足够大；
7)充满液体的导压管中应无气体存在；
8)当使用隔离液时，两边导压管的液位要相同。
