304及430不锈钢的化学成分及力学性能
不锈钢化学成分和性能对照
常用不锈钢种化学成分及性能对照SUS304(不銹鋼)：用途最多之不銹鋼種，因含有 Ni 故比 Cr 鋼較富耐蝕性耐熱性，且具低溫強度，故機械特性非常好，加工硬化性非常大，加熱處理不硬化，非磁性，強度佳，較沒彈性，常使用厚度 0.4T ~ 1.0T之間。
故目前在Notebook常被廣泛運用在需結構強度之Bracket ,運用上必須指定級數,以期達到設計之需求.一般最好取3/4H為宜.若是須引伸抽型,若運用於LCD bracket ,一般最好取1/2H為宜. 參考價格: 98NT$/Kg --0.5T , 130NT$/Kg--0.3T ,195NT$/Kg--0.2T .SUS301(不銹鋼)：Cr (鉻) 成分比 SUS304 低，耐蝕性較差，但冷間加工能得到非常高度的拉加及硬度，其特性用途廣大，因彈性佳，故目前在Notebook常被廣泛運用在防EMI上，做彈性接觸部份，但常用厚度在 0.4T ~ 0.07T 之間。
運用上必須指定級數,以期達到設計之需求(例如彈力,強度).並須注意301材料有金屬結晶性方向性,越高級數者越是硬且脆,若成型上不注意,易造成隅角及側壁裂紋. 參考價格: 142NT$/Kg --0.5T , 183NT$/Kg--0.3T , 180NT$/Kg--0.2T . 285NT$/Kg --0.1T .SUS 301 與 SUS 304 材質硬度比較SUS 301 H 材質硬度硬度硬度硬度SUS 301 H HV 480°±20° SUS 304 H HV380°±20° SUS 430 HV 200°SUS 301 3/4H HV 380°±20° SUS 304 3/4H HV300°±20°SUS 301 1/2H HV 300°±20° SUS 304 1/2H HV260°±20° SUS304 HV200°±20°材質性能SUS 301 : 適合用彈性用途,含碳量高,硬度高,不易彈性疲乏.延展性不好,不易抽伸.SUS 304 : 不適合用彈性用途,含碳量低硬度低(軟).SUS 430 : 材料含雜質較多(不純),導致硬度不穩定.備註:1.若兩著硬度接近如(SUS 301 3/4H跟SUS304 H) 雖然硬度相同,但是用在彈性的產品上SUS 304 H 較易產生彈性疲乏.2.材料厚度影響硬度公差(越厚公差越大).二. 不锈钢抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢总称。
各种不锈钢材质参数
不锈钢材质参数不锈钢材质参数:常用材料的化学成分和力学性能常用双相不锈钢理化性能指标中国与其他国家钢号近似对照中国与亚洲、北美诸国（地区）及澳大利亚的不锈钢钢号近似对照中国与亚洲、北美诸国（地区）及澳大利亚的不锈钢钢号近似对照不锈钢stainless steel耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢。
又称不锈耐酸钢。
实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。
由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。
不锈钢的耐蚀性取决于钢中所含的合金元素。
铬是使不锈钢获得耐蚀性的基本元素，当钢中含铬量达到12％左右时，铬与腐蚀介质中的氧作用，在钢表面形成一层很薄的氧化膜（自钝化膜），可阻止钢的基体进一步腐蚀。
除铬外，常用的合金元素还有镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求。
不锈钢通常按基体组织分为：①铁素体不锈钢。
含铬12％～30％。
其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。
②奥氏体不锈钢。
含铬大于18％，还含有 8％左右的镍及少量钼、钛、氮等元素。
综合性能好，可耐多种介质腐蚀。
③奥氏体 - 铁素体双相不锈钢。
兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。
④马氏体不锈钢。
强度高，但塑性和可焊性较差。
不锈钢是具有60年发展历程的现代材料自本世纪初发明不锈钢以来，不锈钢就把现代材料的形象和建筑应用中的卓越声誉集于一身，使其竞争对手羡慕不已。
只要钢种选择的正确，加工适当，保养合适，不锈钢不会产生腐蚀、点蚀、锈蚀或磨损。
不锈钢还是建筑用金属材料中强度最高的材料之一。
由于不锈钢具有良好的耐腐蚀性，所以它能使结构部件永久地保持工程设计的完整性。
含铬不锈钢还集机械强度和高延伸性于一身，易于部件的加工制造，可满足建筑师和结构设计人员的需要。
在建筑、大楼和结构的行业中，不锈钢成功的关键是其具有良好的耐腐蚀性能。
304化学成分标准

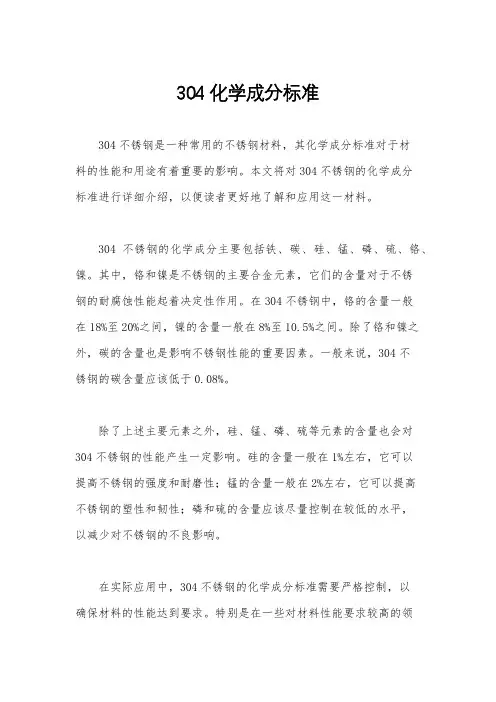

304化学成分标准304不锈钢是一种常用的不锈钢材料，其化学成分标准对于材料的性能和用途有着重要的影响。
本文将对304不锈钢的化学成分标准进行详细介绍，以便读者更好地了解和应用这一材料。
304不锈钢的化学成分主要包括铁、碳、硅、锰、磷、硫、铬、镍。
其中，铬和镍是不锈钢的主要合金元素，它们的含量对于不锈钢的耐腐蚀性能起着决定性作用。
在304不锈钢中，铬的含量一般在18%至20%之间，镍的含量一般在8%至10.5%之间。
除了铬和镍之外，碳的含量也是影响不锈钢性能的重要因素。
一般来说，304不锈钢的碳含量应该低于0.08%。
除了上述主要元素之外，硅、锰、磷、硫等元素的含量也会对304不锈钢的性能产生一定影响。
硅的含量一般在1%左右，它可以提高不锈钢的强度和耐磨性；锰的含量一般在2%左右，它可以提高不锈钢的塑性和韧性；磷和硫的含量应该尽量控制在较低的水平，以减少对不锈钢的不良影响。
在实际应用中，304不锈钢的化学成分标准需要严格控制，以确保材料的性能达到要求。
特别是在一些对材料性能要求较高的领域，如化工、食品加工等，对化学成分的要求更加严格。
此外，在不同的国家和地区，对于304不锈钢的化学成分标准也会有所不同，因此在进行材料选择和应用时，需要充分考虑当地的标准和规定。
总之，304不锈钢的化学成分标准对于材料的性能和用途有着重要的影响，合理控制化学成分，可以使不锈钢材料具有良好的耐腐蚀性能、机械性能和加工性能，从而更好地满足不同领域的需求。
希望本文能够为读者对304不锈钢的化学成分标准有所了解，并在实际应用中起到一定的指导作用。
304及430不锈钢的化学成分及力学性能doc资料
304及430不锈钢的化学成分及力学性能00Cr17Ni14Mo2不锈钢 (316L不锈钢 )SUS316（L）- 00Cr17Ni14Mo2添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀特性及实用用途：化学成分：（单位：wt%)机械性能：SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性特性及实用用途：化学成分：（单位：wt%)机械性能：SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍化学成分：（单位：wt％）机械性能：SUS 430不锈钢钢种介绍1、概要含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。
广泛使用的铁素体系不锈钢。
2、特点1）深冲性能优秀，类似于304钢；2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种；3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备；4）冷轧产品外观光亮度好，漂亮；5)和304比较,价格便宜,作为304钢种的替代钢种。
2、适用范围主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。
3、化学成分（JIS G 4305-2005） (wt%)4、性能（JIS G 4305-2005）5、物理性能6、热处理熔点：1425~15100C；退火：780~8500C。
7、使用状态1）退火状态：NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态8、使用注意事项- 相对304，拉伸性能、焊接性能较差；- 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意；- 拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。
ANSI常用不锈钢材料化学成份
-1-
中国与亚洲、北美诸国（地区）以及澳大利亚的不锈钢钢号近似对照：
中国① No.
GB
中国台湾 CNS
日本 JIS
韩国 KS
印度 IS
美国 ASTM UNS
加拿大 CSA
墨西 哥 DGN
奥氏体不锈钢
1 1Cr17Mn6Ni5N
201
SUS201 STS201 10Cr17Mn6Ni4N20 201 S20100 201
-
430F S43020 430F 430F
39 1Cr17Mo
434 SUS434 STS434
-
434 S43400 434
-
40 00Cr30Mo2
447JI SUS447J1 STS447J1
-
-
-
-
-
41 00Cr27Mo
XM27 USUSXM27 STSXM27
-
XM27 S44625 -
29 0Cr18Ni11Nb
347
SUS347 STS347 04Cr18Ni10Nb40 347 S34700
30 0Cr18Ni9Cu3
XM7 SUSXM7 STSXM7
-
XM7
-
31 0Cr18Nil3Si4 XM1511 SUSXM15J1 STSXM15J1
-
XM15 S38100
309S
-
316LN
SUSJ1 STS316J1
-
-
SUS316J1L STS316J1L
-
-
SUS317 STS317
-
317
-
-
--
-
-
-
不锈钢和耐热钢_牌号及化学成分
不锈钢和耐热钢_牌号及化学成分
不锈钢是一种合金钢，添加了铬等元素，能够在大气或化学介质中形成致密的氧化膜，具有耐腐蚀性，并能够抗氧化、耐磨、耐高温等特性。
常见的不锈钢牌号和化学成分如下：
1. 304不锈钢（UNS S30400）：含18-20%铬，8-10.5%镍，少
量的碳、锰和氮。
2. 316不锈钢（UNS S31600）：含16-18%铬，10-14%镍，2-3%钼，少量的碳、锰和氮。
3. 430不锈钢（UNS S43000）：含16-18%铬，少量的碳和铁。
4. 201不锈钢（UNS S20100）：含16-18%铬，3.5-
5.5%镍，
少量的碳和锰。
耐热钢是一种能够在高温环境中保持良好力学性能和抗氧化性能的钢材。
常见的耐热钢牌号和化学成分如下：
1. 310耐热钢（UNS S31000）：含25-28%铬，19-22%镍，少
量的碳、锰和硅。
2. 304H耐热钢（UNS S30409）：含18-20%铬，8-10.5%镍，
少量的碳、锰和氮。
3. 321耐热钢（UNS S32100）：含17-19%铬，9-12%镍，少
量的碳和钛。
4. 601耐热钢（UNS N06601）：含22-25%铬，61-63%镍，少量的铝、铁和硅。
以上仅为常见的不锈钢和耐热钢牌号和化学成分，具体的成分比例还可以根据不同的标准和应用需求进行调整。
304不锈钢物理性能
304不锈钢物理性能抗拉强度σb (MPa)≥520304不锈钢图册(7张)条件屈服强度σ0.2 (MPa)≥205伸长率δ5 (%)≥40断面收缩率ψ(%)≥60硬度：≤187HB;≤90HRB;≤200HV密度（20℃，Kg/dm2）：7.93熔点（℃）：1398~1454比热容（0~100℃，KJ·kg-1K-1）：0.50热导率（W·m-1·K-1）：（100℃）16.3，（500℃）21.5线胀系数（10-6·K-1）：（0~100℃）17.2，（0~500℃）18.4 电阻率（20℃，10-6Ω·m）：0.73纵向弹性模量（20℃，KN·mm2）：193[1]304L不锈钢板1304L不锈钢板化学成分名称：304L不锈钢板，304L不锈钢平板，304L不锈钢8K板牌号：00Cr19Ni10（0Cr18Ni10）化学成分%C：≤0.03Si ：≤1.0Mn ：≤2.0P ：≤0.035S ：≤0.03Cr ：18.0～20.0Ni ：9.0～13.02304L不锈钢板力学性能屈服强度（N/mm2）≥205抗拉强度≥520延伸率（%）≥40硬度HB ≤187 HRB≤90 HV ≤200密度7.93 g·cm-3比热c(20℃)0.502 J·(g·C)-1热导率λ/W(m·℃)-1 (在下列温度/℃)20 100 50012.1 16.3 21.4线胀系数α/(10-6/℃) (在下列温度间/℃)20～100 20～200 20～300 20～40016.0 16.8 17.5 18.1电阻率0.73 Ω·mm2·m-1熔点1398～1420℃3304L不锈钢板的用途304L不锈钢的发展，已使304L不锈钢的耐蚀性、外观、加工性、强度等特性远远超过其它材料，而且，不锈钢的许多表面处理法，可以取得丰富多彩的颜色及形状，这为不锈钢的发展作出很大的贡献。
不锈钢材质单
0304材质单、302材质单、301材质单、202材质单、201材质单一、国标304材质单：（0Cr18Ni9(304)不锈钢丝、线、棒）1．产品材质化学成分详细说明(the chemic component of our product )：化学成分2．产品物理力学性能说明二、国标302材质单（0Cr17Ni7(302)不锈钢丝、线、棒）1．产品材质化学成分详细说明(the chemic component of our product )：2．产品物理力学性能说明( the mechanics component of our product )三、国标301材质单：（0 Cr17Ni7(301)不锈钢丝、线、棒）1．产品材质化学成分详细说明(the chemic component of our product )：化学成分2．产品物理力学性能说明( the mechanics component of our product )：四、国标202材质单：（1Cr18Mn8Ni5N(202)不锈钢丝、线、棒）1．产品材质化学成分详细说明(the chemic component of our product )：2．产品物理力学性能说明( the mechanics component of our product )：五、国标201材质单（1Cr17Mn6Ni5(201)不锈钢丝、线、棒）1．产品材质化学成分详细说明(the chemic component of our produc2．产品物理力学性能说明( the mechanics component of our product )：六、非国标304：（0Cr18Ni6(304)不锈钢丝、线、棒）1．产品材质化学成分详细说明(the chemic component of our product )：化学成分2．产品物理力学性能说明( the mechanics component of our product )：七、 NI4材质单：（0Cr18Ni4不锈钢丝、线、棒）1．产品材质化学成分详细说明(the chemic component of our product )：化学成分2．产品物理力学性能说明( the mechanics component of our product )：不锈钢的种类繁多，常温下按组织结构可分为几类：1．奥氏体型：如304、321、316、310、201等；2．马氏体或铁素体型：如430、420、410等；奥氏体型是无磁或弱磁性，马氏体或铁素体是有磁性的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Hv
TYPE
317L
≥176
≥480
≥40
≤200
SUS 430不锈钢钢种介绍
1、概要
含有17% Cr,在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。广泛使用的铁素体系不锈钢。
2、特点
1）深冲性能优秀，类似于304钢；
2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种；
用途
--用于Chemical船舶,化学产品Reactor等需高耐蚀的化学设备
化学成分：（单位：wt％）
规格
C
Si
Mn
P
S
Ni
Cr
Mo
其他
TYPE
317L
≤0.030
≤1.00
≤2.00
≤0.045
≤0.030
11.0～15.0
18.0～20.0
3.0～4.0
-
机械性能：
规格
YS（Mpa）
TS（Mpa）
00Cr17Ni14Mo2不锈钢(316L不锈钢)
SUS316（L）-00Cr17Ni14Mo2
添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀
特性及实用用途：
区别
SUS316(L)
特性
--耐晶界腐蚀性优秀
用途
--锅炉用管道，海洋结构物
化学成分：（单位：wt%)
规格
C
Si
Mn
标准
≥ 205
≥ 450
≥ 22
≤ 200
-
-
-
一般
330
505
27
155
28.0
1.98
8.7
5、物理性能
密度
(g/cm3)
磁性
电阻
(10-6.W.cm)
比热
250C
(J/kg.0C)
热导率
1000C(W/m.0C)
热膨胀率
20~1000C
(10-6/0C)
杨氏模量
200C
(Gpa)
7.70
有
53.6
-拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。
P
S
Cr
Ni
其他
SUS316
≤0.08
≤1.00
≤2.00
≤0.045
≤0.030
16.0～18.0
10.0～14.0
Mo：2～3
SUS316L
≤0.03
≤1.00
≤2.00
≤0.045
≤0.030
16.0～18.0
12.0～15.0
Mo：2～3
机械性能：
规格
YS（Mpa）
TS（Mpa）
EL（%）
Hv
机械性能：
规格
YS（Mpa）
TS（Mpa）
EL（%）
Hv
TYPE
304
≥205
≥520
≥40
≤200
TYPE
304L
≥175
≥480
≥40
≤200
SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍
钢种
SUS317L-00Cr19Ni13Mo3
特性
--317L钢种相对316L具有良好的耐海水性和耐SCC性
化学成分
C
Si
Mn
P
S
Cr
标准
£0.12
£0.75
£1.00
£0.040
£0.030
16.00~18.00
一般
0.040
0.30
0.45
0.020
0.004
16.30
4、性能（JIS G 4305-2005）
区分
力学性能
加工性能
Ys (Mpa)
Ts (Mpa)
El (%)
Hv
CCV
LDR
Er（mm）
460
26.0
10.4
219
6、热处理
熔点：1425~15100C；
退火：780~8500C。
7、使用状态
1）退火状态：
NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态
8、使用注意事项
-相对304，拉伸性能、焊接性能较差；
-由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意；
3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备；
4）冷轧产品外观光亮度好，漂亮；
5)和304比较,价格便宜,作为304钢种的替代钢种。
2、适用范围
主要用作在温和的大气中高抛光装饰用途，如燃气灶表面,家电部件,餐具,建筑内装饰用，洗涤槽,洗衣机内桶等。
3、化学成分（JIS G 4305-2005）(wt%)
TYPE
SUS316
≥205
≥520
≥40
≤200
TYPE
SUS316L
≥175
≥480
≥40
≤200
SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍
作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性
特性及实用用途：
区别
SUS304
--建筑资材,耐热部件及难以热处理的部件
化学成分：（单位：wt%)
规格
C
Si
Mn
P
S
Cr
Ni
TYPE
304
≤0.08பைடு நூலகம்
≤1.00
≤2.00
≤0.045
≤0.030
≤18.0-20.0
≤8.0-10.5
TYPE
304L
≤0.030
≤1.00
≤2.00
≤0.045
≤0.030
≤18.0-20.0
≤8.0-10.5
SUS304L
特性
--奥氏体基本钢种，用途最为广泛；
--耐蚀性和耐热性优良；
--低温强度和机械性能优良；
--单相奥氏体组织，无热处理硬化现象
--对比304耐腐蚀性优秀
用途
--1,2类餐具,外装材,建筑材料,汽车部件,
--医疗器械,化学,食品工艺,纤维产业,
--船舶部件
--耐晶界腐蚀要求高的化学,煤炭,石油产业的设备,
