LED日光灯型号尺寸对照
日光灯尺寸
T8-1．2米 1198±1 mm 1195±1mm
T8-1．5米 1498±1 mm ————
T4：国内生产的非国际标准的产品，常见规格：
20w ：管长50cm
22w ：管长75
26w ：管长80
28w ：管长82
T5：技术比较成熟有国际标准的产品，对光度、色温、光效都有一定的生产规范。常见规格：
8W： 管长28cm
13W：管长:55
14W：管长55
21W：管长85
28W：管长:115
15W：管长45
18W：管长60
30W：管长90
36W：管长120
58W：管长150
注：CCC按欧洲标准
规格
日光灯管如果照直径来分类，可分成T2、T3.5、T4、T5、T6、T8、T9、T10、T12等规格，
所谓的T5就是直径为5/8英吋(约16公厘15.875mm)的日光灯管；T8直径为1英吋(约25.4公厘mm)；
T9直径为9/8英吋(约29公厘)的日光灯管。目前全世界的主流为T5、T6和T8，
常用日光灯的长度和瓦数是 :20W-584mm 30W-896mm 40W-1196mm
欧标基本尺寸 日标基本尺寸
产品分类 (带灯头长度/不包括灯脚7.1mm） （带灯头长度/不包括灯脚7.1mm）
T8-0．6米 588±1 mm 578±1 mm
唯有台湾95%的市占率都是T9灯管
荧光灯管灯管型号：一般用"Tx "来代替，很多人对T4、T5、T8。。无法区分，其实“Tx” 就是代表灯管的直径。
每一个“T”就是1/8英寸（一英寸=25.4毫米）。
LED灯与日光灯的比较
LED光管与传统日光灯的比较LED日光灯性价比LED日光灯与传统的日光灯外型.尺寸.口径相似(φ28mm-30mm).规格设计有:6W.9W.12W.15W(瓦特). 色温：4700K（卡尔文）、5800K W ARM LIGHT、7500K DAY LIGHT,光通量:1850-2500IM 。
LED日光灯亮度与传统日光灯亮度无异,LED日光灯亮度尤其显得更柔和更使人们容易接授。
使用寿命在5万-8万小时.它不需等待启动时间即开即亮,万一有损坏还可以维修.(传统日光灯损坏无法再利用)。
它不但超强节能更为环保.是国家绿色节能照明工程重点开发的产品之一，是目前取代传统的日光灯的主要产品。
是光源产品的绝对发展方向,并且大胆地采用PC光学塑料管作为灯管,永久不会损坏,还可再生利用。
传统40W日光灯每25H(未计镇流器)耗市电1度，而15WLED 日光灯与传统40W亮度接，需要84小时耗市电1度。
12WLED日光灯(111H耗市电1度)与传统的36W(27H耗市电1度)之亮度相同。
9WLED日光灯(167H耗市电1度)与传统的20W日光灯(50H耗市电1度的亮度相似)。
日光灯照度（单位面积内的光照强度）对比表灯具名称Name 功率瓦数Power 损耗（镇流器）照度（LUX）备注：左侧数据在10LUX的环境下测试，所有日光灯肉眼上看上去没有太大区别，但建议根据不同环境和需要用不同瓦数日光灯！LED日光灯LED daylight 12W 0 28015W 0 38018W 0 420普通日光灯Normal daylight 40W 12W 320日光灯PHILIP40W 12W 420成本核算:(LED日光灯和普通荧光日光灯的对比)以1000支灯管一年时间作为比较）电费（每天以12小时计）工厂以1000只日光灯算其电费365天×12小时=每年4380小时,4380×0.012kw×1000支=52560度×1元/度=52560元/年365天×12小时=每年4380小时4380×0.046kw×1000支=201480度×1元/度=201480元/年节能电量≥80％节约电费用1000支传统的日光灯与1000支LED日光灯每年节约电费是:201480元一52560元＝148920元投入成本220元/套LED日光灯×1000套＝220000.元45元/套传统日光灯×1000套＝45000.元维修成本（最低标准计算）LED日光灯无维修费用传统日光灯约1000元含日光灯管.镇流器.启辉器等成本回收14个月即可回收成本，以后每年节约电费及维护费用95％。

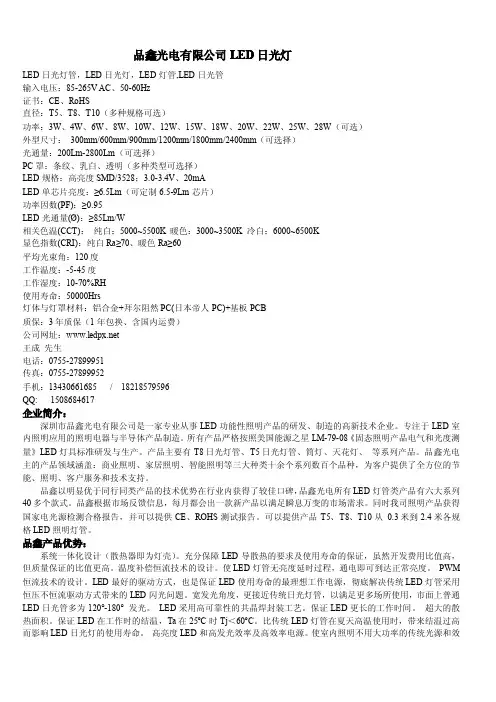

LED日光灯规格书LED灯管LED日光管LED日光灯管说明书
品鑫品质理念：
品鑫光电有限公司是一家专业生产 LED 日光灯厂家。品鑫光电有限公司视产品品质为生命，对每一款产品从设
品鑫光电有限公司产品获得多个权威机构的认证：CE 认证、美国 FCC 认证、 日本 PSE 及环保 ROHS 认证等 等。品鑫光电有限公司远景和任务是：绿色照明专家 ， 挑战节能极限
LED 日光灯特点和优点：
通过小功率贴片 LED 形成阵列光源，在结构设计上充分保证光通量的同时，在外观效果和节能方面的最佳设计 保证最大出光同时实现不刺眼，不见光斑，消除普通 LED 灯的不良眩光所引起的刺眼、视觉疲劳与视线干扰每颗 LED 驱动电流都限制在芯片工作电流的最佳范围内，保证 LED 芯片的长寿命通过结构优化设计使其散热效果更好， 真正实现了 LED 日光灯真的长寿命/低光衰
率低的驱动电源，充分体现节能的优点。拥有 6 项 LED 灯管实用新型国家专利。 品鑫一直秉承使用光效率最优的芯片做灯，才使品鑫产品亮度及效果一直未被地区同行超越根本原因。也是基
于品鑫独有的垂直整合优势，才能很好的控制成本，为 LED 推广和应用扫清障碍。也是通过长期对 LED 灯具制造 技术以及对电路、光学、散热、机构件技术的积累，才使得其他企业很难具备的品鑫 LED 产品的优势后续将表现在 成本控制和技术实力上，消费者可以用更低的成本使用上完美技术的 LED 照明产品。特别是我们国内率先开发的防 眩光以及不可见光点产品，在保证最大照度的同时实现不刺眼，通过合理的结构设计把小功率贴片 LED 形成阵列光 源，外加灯罩材质扩散剂配方的最佳比例，通过结构优化及计算灯与扩散灯罩的最佳距离使得整灯整灯光线更柔和， 外观更高档，消除普通 LED 灯的不良眩光所引起的刺眼、视觉疲劳与视线干扰，充分体现了“科技以人为本”的精神， 弥补 LED 照明的最大缺陷，光色均匀做到同行业最优，同时保证每瓦出光效率。散热也是是直接影响 LED 灯的寿 命一门大学问,在此我们通过多年的技术积累, 良好的散热结构设计，芯片热量能完全释放，使其灯珠寿命达 50000 小时-80000 小时。（我司采用铝基板作为导热基板，比波纤及半波纤板更具散热功能、导热性更好，很好地配合到 灯具本身的散热铝材，使芯片热量尽量释放，从而使结晶温度降低。在实测中室内温度约 30-32C°时该产品的灯珠 负极及灯体外表的温度均在 55-60C°之间，由此推算该灯珠芯片的结晶温度会在 75C°以内，芯片如在这样的温度工 作，其寿命超过 50000 小时是完全无问题；同时我司的所有产品均能通过 20000 次的开关测试，从面确保产品的整 体寿命），真正实现了 LED 日光灯真正的长寿命/低光衰。
T8_LED日光灯与传统日光灯管使用对比
光灯）比较表 普通日光灯 T8/1200mm
3500-5000 ＜70 360° 1500 85 lux(1200mm) 216 70% 荧光粉 玻璃易爆、光线较强 启动较慢、易闪烁、随交流电变化。每 秒钟会产生100－120次。 220（低降低时则无法点亮） 47～63Hz 40 44(加镇流器约为68) >75% ＜60%
办公室照明推荐照度 维护照度（Lux） 100 150 200 500 750 1000
含重金属汞（水银、铅）有害物质 有紫外线，很多蚊虫围绕在灯源旁 会产生大量的热能，造成能源浪费。
Ø28mm*1200mm 30mm*30mm*1210mm 1280×585×230mm（30只） 0.5 3000小时（实际） 最高档的约10000小时（理论） 1 玻璃(易碎) 灯管、启辉器易老化需经常更换 成本，且以后每年节约电费、维护费90%
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 （荧光灯）比较表 技术参数 T8LED日光灯 型号 T8-01-20W-RR-G1（华光） 基本性能 芯片类型 SMD 3528 6500K LED 芯片数量（pcs） 80 初始光通量（Lm） 1160 初始光效(Lm/W) 58l 额定色温（K） 6500±5% 显色指数（Ra） ≥70 发光角度 180° 光通量(Lm) 1440 光学参数 照度（2m距离） >90 lux(1200mm) 区域照度（Lux） 207 光通维持率 93% 光源 进口超高亮LED白光 可否调光 可调光（无任何危险、光线柔和、光谱 频闪 输入电压(VAC) 输入频率 额定功率（W） 电气参数 实际消耗功率 （W） 功率因数(PF) 电源效率 工作温度 储存温度 湿度范围 环境参数 环境污染 无
LED各类灯光电参数
LED吸顶灯12W
≥1050Lm
87Lm/W
24颗(5730)
LED吸顶灯9W
≥750Lm
85Lm/W
18颗(5730)
附表二、LED吸顶灯电参数表
LED吸顶灯电参数表（功率仪测试）
规格型号
实际功率要求（W）
电流
功率因数
灯珠颗数及型号
LED吸顶灯18W
17.5W～19.8W
0.14～0.15A
一般通用要求灯珠颗数及型号
实际灯珠颗数及型号
产品供应商
LED球泡3W
130-150Lm
15颗（2835）
10颗（2835）
LED球泡5W
300-350Lm
25颗（2835）
11颗（2835）
LED球泡7W
400-420Lm
35颗（2835）
13颗（2835）
LED球泡9W
500-550Lm
45颗（2835）
0.07～0.08A
0.5-0.6
附表一、LED吸顶灯光参数表
LED吸顶灯光参数表(积分球测试)
规格型号
光通量（不带罩背对探头）
光效
光通维持率（光衰）
灯珠颗数及型号
LED吸顶灯18W
≥1550Lm
90Lm/W
1、100H光通维持率为100%
2、1000H光通维持率≥98%
3、6000H光通维持率≥94%
附表一、LED/COB筒灯光参数表
LED/COB筒灯光参数表(积分球测试)
规格型号
光通量（背对探头）
光效
光通维持率（光衰）
LED/COB筒灯3W
≥260Lm
略

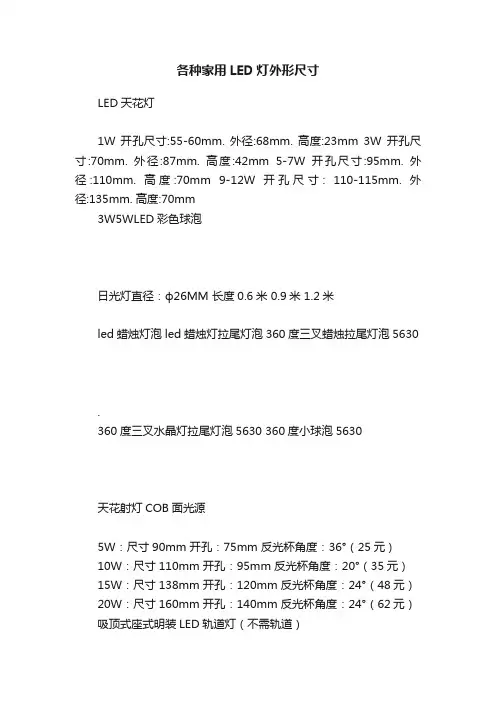

各种家用LED灯外形尺寸
各种家用LED灯外形尺寸
LED天花灯
1W 开孔尺寸:55-60mm. 外径:68mm. 高度:23mm 3W 开孔尺寸:70mm. 外径:87mm. 高度:42mm 5-7W 开孔尺寸:95mm. 外径:110mm. 高度:70mm 9-12W 开孔尺寸: 110-115mm. 外径:135mm. 高度:70mm
3W5WLED彩色球泡
日光灯直径：ф26MM 长度0.6米 0.9米 1.2米
led蜡烛灯泡led蜡烛灯拉尾灯泡360度三叉蜡烛拉尾灯泡5630
.
360度三叉水晶灯拉尾灯泡5630 360度小球泡5630
天花射灯COB面光源
5W：尺寸90mm 开孔：75mm 反光杯角度：36°（25元）
10W：尺寸110mm 开孔：95mm 反光杯角度：20°（35元）
15W：尺寸138mm 开孔：120mm 反光杯角度：24°（48元）20W：尺寸160mm 开孔：140mm 反光杯角度：24°（62元）吸顶式座式明装LED轨道灯（不需轨道）
球泡灯
9W：ф70mm，高度：152mm。
外壳价：12元内置电源价：7元12W：ф95mm，高度：165mm。
外壳价：20元内置电源价：7元15W：ф95mm，高度：195mm。
外壳价：22元内置电源价：12元18W：ф95mm，高度：215mm。
外壳价：26元内置电源价：12元21W：ф95mm，高度：235mm。
外壳价：30元内置电源价：16元24W：ф95mm，高度：252mm。
外壳价：32元内置电源价：16元27W：ф120mm，高度：230mm。
外壳价：75元内置电源价：38元。
LED日光灯型 尺寸对照
LED日光灯管规格型号.txtLED日光灯管规格型号LED日光灯管规格型号包括：T4、T5、T8、T9、T10等，表示灯管粗细。
T后面的数值，表示灯管周长，例如T4的周长为4厘米、T5的周长为5厘米。
算成直径：T8的直径是1英寸(2.54厘米)，T4的直径是0.5英寸(1.27厘米)，....。
T代表灯管的直径1T =1/8" [1"(英寸）=25.4mm]1T=1英寸*1/8 = 3.175mm--------------------------------T4=12.7mmT5=16mmT8=25.4mmT9=28.6mmT10=31.8mm注：日光灯的灯头主要用G5、G13的---------------------------------------LED日光灯灯管与传统的日光灯在外型尺寸口径上都一样，长度有：60cm、120cm、150cm、180cm、240cm等；功率有：9W、10W、12W、16W、18W、20W、22W、27W、30W、32W等LED荧光灯管常用规格：φ26MM*600MM （60cm 日光灯）φ26MM*900MM （90cm 日光灯）φ26MM*1200MM（120cm 日光灯）φ26MM*1500MM（150cm 日光灯）------------------例如：传统T8荧光灯管：长度为600mm， 标称功率18W 实际耗电为20W，900mm长 26W实际耗电为30W120mm长 36W实际耗电为40W；合明光电 LED灯管8 W-LED灯管 替代 20W-荧光灯13W-LED灯管 替代 30W-荧光灯16W-LED灯管 替代 40W-荧光灯LED日光灯亮度尤其显得更柔和更使人们容易接受。
使用寿命在3万-5万小时供电电压为为AC85V-260V(交流)。
---------------------------企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格有T10、T12。
LED日光灯管规格书及灯头型号
LED日光灯管规格书LED日光灯管规格书型号包括：T4、T5、T8、T9、T10等，表示灯管粗细。
简单地：T后面的数值，表示灯管周长，例如T4的周长为4厘米、T5的周长为5厘米。
算成直径：T8的直径是1英寸(2.54厘米)，T4的直径是0.5英寸(1.27厘米)，….。
T代表灯管的直径1T=1/8″1″=25.4mm1T=3.175mmT4=12.7mmT5=16mmT8=25.4mmT9=28.6mmT10=31.8mm注：日光灯的灯头主要用G5、G13的企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格书有T10、T12。
“T”，代表“Tube”，表示管状的，T后面的数字表示灯管直径。
T8就是有8个“T”，一个“T”就是1/8英寸。
一英寸等于25.4毫米。
那么每一个“T”就是25.4÷8＝3.175mmT12灯管的直径规格书就是(12/8)×25.4＝38.1 mmT10灯管的直径规格书就是(10/8)×25.4＝31.8mmT8灯管的直径规格书就是(8/8)×25.4＝25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm）常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm; 40w长1230mm) T5灯管的直径就是(5/8)×25.4＝16 mm (注：统一宽度23.5mm、高度39mm）常用的日光灯长度与功率：(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）常用的日光灯长度规格书与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)T3.5灯管的直径就是(3.5/8)×25.4＝11.1 mmT2灯管的直径就是(2/8)×25.4＝6.4 mmLed日光灯管规格书是依照普通日光灯规格书制造的，其规格大至相同，可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能，有利于节省更换的成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED日光灯管规格型号.txt
LED日光灯管规格型号
LED日光灯管规格型号包括：T4、T5、T8、T9、T10等，表示灯管粗细。
T后面的数值，表示灯管周长，例如T4的周长为4厘米、T5的周长为5厘米。
算成直径：T8的直径是1英寸(2.54厘米)，T4的直径是0.5英寸(1.27厘米)，....。
T代表灯管的直径
1T =1/8" [1"(英寸）=25.4mm]
1T=1英寸*1/8 = 3.175mm
--------------------------------
T4=12.7mm
T5=16mm
T8=25.4mm
T9=28.6mm
T10=31.8mm
注：日光灯的灯头主要用G5、G13的
---------------------------------------
LED日光灯灯管与传统的日光灯在外型尺寸口径上都一样，
长度有：60cm、120cm、150cm、180cm、240cm等；
功率有：9W、10W、12W、16W、18W、20W、22W、27W、30W、32W等
LED荧光灯管常用规格：
φ26MM*600MM （60cm 日光灯）
φ26MM*900MM （90cm 日光灯）
φ26MM*1200MM（120cm 日光灯）
φ26MM*1500MM（150cm 日光灯）
------------------
例如：传统T8荧光灯管：
长度为600mm， 标称功率18W 实际耗电为20W，
900mm长 26W实际耗电为30W
120mm长 36W实际耗电为40W；
合明光电 LED灯管
8 W-LED灯管 替代 20W-荧光灯
13W-LED灯管 替代 30W-荧光灯
16W-LED灯管 替代 40W-荧光灯
LED日光灯亮度尤其显得更柔和更使人们容易接受。
使用寿命在3万-5万小时供电电压为为AC85V-260V(交流)。
---------------------------
企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格有T10、T12。
"T"，代表“Tube”，表示管状的，T后面的数字表示灯管直径。
T8就是有8个“T”，一个“T”就是1/8英寸。
一英寸等于25.4毫米。
那么每一个“T”就是25.4÷8＝3.175mm
T12灯管的直径就是(12/8)×25.4＝38.1 mm
T10灯管的直径就是(10/8)×25.4＝31.8mm
T8 灯管的直径就是(8/8)×25.4＝25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm）
常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm; 40w长1230mm)
T5灯管的直径就是(5/8)×25.4＝16 mm (注：统一宽度23.5mm、高度39mm）
常用的日光灯长度与功率：(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)
T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）
常用的日光灯长度与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;
22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)
T3.5灯管的直径就是(3.5/8)×25.4＝11.1 mm
T2灯管的直径就是(2/8)×25.4＝6.4 mm
Led日光灯管是依照普通日光灯规格制造的，其规格大至相同，可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能，有利于节省更换的成本。
