DVI接口和VGA接口有什么作用和区别(精)
LED显示屏常见的4种视频接口介绍
LED显示屏常见的视频接口主要有AV输入接口、VGA输入接口、DVI输入接口、HDMI输入接口。
4种主流的视频接口。
下面就这4种接口一一做一个介绍。
1、AV输入接口AV接口(亦称RCA标准视频输入接口)是出现比较早的一种接口，由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色白色负责左右声道的声音传输。
一般采用RAC莲花头进行连接。
AV接口实现了视频和音频分别传输，避免了两类信号混合干扰而导致的图像质量下降。
但是由于此类接口传输是一种亮度度(Y/C)混合的视频信号，需要进一步的亮色分离和色度解码才能成像，必然造成色彩信号的损失，从而最终影响输出的图像质量。
总之，AV接口将音视频分离传输，避免了互相干扰。
但还是存在传输损失，所以目前高清视频播放基本都放弃了AV接口。
2、VGA输入接口VGA接口采用非对称分布的15pin连接方式，工作原理是将显存内以数字格式存储的图像信号在RAMDAC(数模转换器)里经过模拟调制成模拟高频信号，然后再输出到LED屏成像。
由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗相当小。
VGA接口有无串扰、无电路合成分离损耗等优点。
3、DVI输入接口DVI接口主要用于与有独立显卡的计算机连接，显示计算机的RGB信号。
DVI 数字接口将全部内容采用数字格式传输，在传输过程中无干扰信号引入，保证了主机到LED屏幕的传输质量，可以得到更清晰的图像。
4、HDMI输入接口HDMI(High Definition Multimedia Interface)是基于DVI技术制定，是一种全数位化影像和声音传送接口，可以传输无压缩的音视频信号。
HDMI可以提供10Gbit/s的数据传输带宽，满足高清画质的要求。
同时HDMI接口无需进行数字—模拟—数字的转换，可以保证高质量的影音信号传送。
HDMI线可以传输音频信号，可以用于免除数码音频接线。
另外，在led显示屏的输入接口当中还有S-Video、视频色差输入接口、BNC 接口、RS-232C串口等类别，因正在被高清接口所替代，限于篇幅就不介绍了。
了解电脑的多媒体接口HDMIVGA和DVI
了解电脑的多媒体接口HDMIVGA和DVI电脑的多媒体接口HDMI、VGA和DVI是现代计算机中常用的三种接口类型，它们在电脑连接外部设备时起到了至关重要的作用。
本文将详细介绍这三种接口的特点、应用和区别。
一、HDMI接口HDMI（High-Definition Multimedia Interface）是一种支持高清音视频信号传输的接口标准。
它主要用于连接电脑和高清电视、投影仪等高清影音设备。
HDMI接口通过数字信号传输，可以实现高清画质和高品质音效的传输。
HDMI接口一般有19个针脚，其中包括视频信号、音频信号和控制信号。
HDMI接口的优点是能够传输数字信号，避免了模数转换带来的信号损失，画质和音效更加清晰。
此外，HDMI接口还支持双向传输，可以通过电视遥控器控制电脑的音量和播放功能。
HDMI接口广泛应用于家庭多媒体娱乐领域，也被用于连接计算机和专业广播设备。
二、VGA接口VGA（Video Graphics Array）是一种模拟视频接口标准，最初由IBM开发用于计算机显示器连接。
尽管现在很多计算机已经采用数字信号接口，但VGA接口仍然被广泛应用于老旧计算机、显示器和投影仪上。
VGA接口通过15个针脚传输模拟信号，它主要用于传输视频信号，不支持音频传输。
由于采用模拟信号传输，VGA接口在图像质量和显示效果上不如HDMI和DVI接口。
但VGA接口具有广泛的兼容性，几乎所有计算机和显示器都可以使用VGA接口进行连接。
三、DVI接口DVI（Digital Visual Interface）是一种数字视频接口标准，用于连接计算机和数字显示设备。
DVI接口一般有24个针脚，分为DVI-D（只传输数字信号）、DVI-A（只传输模拟信号）和DVI-I（支持数字信号和模拟信号）三种类型。
DVI接口可以传输高质量的数字视频信号，支持高分辨率和高刷新率。
对于那些需要高清视频和精确图像显示的应用，DVI接口是一个较好的选择。

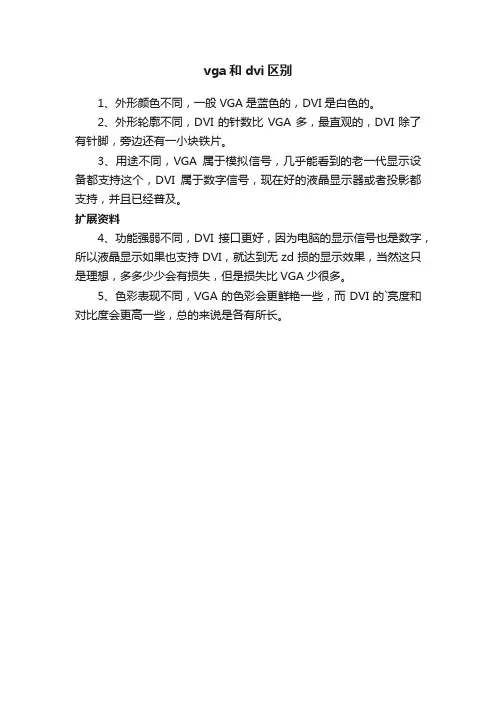

vga和dvi区别
vga和dvi区别
1、外形颜色不同，一般VGA是蓝色的，DVI是白色的。
2、外形轮廓不同，DVI的针数比VGA多，最直观的，DVI除了有针脚，旁边还有一小块铁片。
3、用途不同，VGA属于模拟信号，几乎能看到的老一代显示设备都支持这个，DVI属于数字信号，现在好的液晶显示器或者投影都支持，并且已经普及。
扩展资料
4、功能强弱不同，DVI接口更好，因为电脑的显示信号也是数字，所以液晶显示如果也支持DVI，就达到无zd损的显示效果，当然这只是理想，多多少少会有损失，但是损失比VGA少很多。
5、色彩表现不同，VGA的色彩会更鲜艳一些，而DVI的`亮度和对比度会更高一些，总的来说是各有所长。
终于有人把VGA接口、DVI接口、HDMI接口和DP接口知识讲明白了
终于有人把VGA接口、DVI接口、HDMI接口和DP接口知识讲明白了一、VGA接口知识VGA接口（即D-Sub接口）共15针，分为3排，每排5针，接口为D字型，用于传送模拟信号。
VGA有着成熟的制造工艺、较宽的使用范围，它是模拟信号传输中最常见到的一种端口，占据了所有显示器、电视和投影机等产品必配备的接口份额，因此它的受众面非常广泛，拥有绝大部分视频设备的支持。
VGA是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点。
提起这款接口，还要追溯到CRT时代。
由于设计制造上的原因，CRT显示器只能接受模拟信号输入，最基本的包含R\G\B\H\V（分别为红、绿、蓝、行、场）5个分量，不管以何种类型的接口接入，其信号中至少包含以上这5个分量。
二、DVI接口知识DVI全称为【Digital Visual Interface】，即数字视频接口，它是1999年由SILICon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。
它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。
TMDS是一种微分信号机制，可以将像素数据编码，并通过串行连接传递。
显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。
DVI-A（12+5）12+5针DVI线，是目前市面上最常见的DVI线材，在小于或等于1920x1200分辨率的显示器中，搭配的都是这种DVI线。
因为在这分辨率内，单双通道输出的画质是一样的，厂商没有必要花更高的成本附带双通线。
VGA线和DVI线的区别
VGA线和DV I线,VGA线和DV I线是什么意思VGA线VGA线：也是一种模拟信号视频线，最常见于电脑，其信号与色差线相比各有千秋，但随着视频数据量的加大，例如未来要传输1920X1080P的视频信号，那么色差线的冗余会更大，分辨率超过1600X120 0后，VGA线质量稍次，长度稍长会导致雪花。
家庭影院为什么要提到VGA线呢?那是因为HTP C走入家庭影院，所有投影机都带有VGA接口。
显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。
CRT显示器因为设计制造上的原因，只能接受模拟信号输入，这就需要显卡能输入模拟信号。
VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphic s Array）接口，也叫D-Sub接口。
虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。
VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。
VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
断口有一公一母\两公\两母\类VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
separat or1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

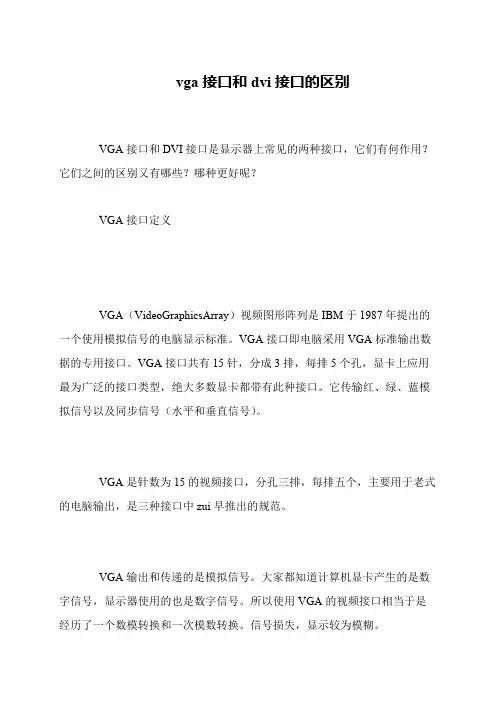

vga接口和dvi接口的区别
vga接口和dvi接口的区别
VGA接口和DVI接口是显示器上常见的两种接口，它们有何作用？它们之间的区别又有哪些？哪种更好呢？
VGA接口定义
VGA（VideoGraphicsArray）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。
VGA接口即电脑采用VGA标准输出数据的专用接口。
VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。
它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。
VGA是针数为15的视频接口，分孔三排，每排五个，主要用于老式的电脑输出，是三种接口中zui早推出的规范。
VGA输出和传递的是模拟信号。
大家都知道计算机显卡产生的是数字信号，显示器使用的也是数字信号。
所以使用VGA的视频接口相当于是经历了一个数模转换和一次模数转换。
信号损失，显示较为模糊。
DVI与VGA的区别
目前市场上售卖的大多数液晶显示器都配备了VGA和DVI两种接口，有些厂商也推出了不带DVI接口的所谓简化版，相比带DVI接口的版本，这种简化版显示器一般便宜百元左右。
可能很多朋友都知道，VGA接口不能和数字信号完全匹配，那是不是代表这类液晶显示器没有生命力，不值得购买呢?要说清楚这个问题，先要搞清楚VGA和DVI究竟区别在哪里，而这样的区别在我们日常使用中又有什么意义，今天要告诉大家的，就是关于VGA和DVI的故事。
VGA简介VGA的英文全称是Video Graphic Array，即显示绘图阵列。
VGA支持在640X480的较高分辨率下同时显示16种色彩或256种灰度，同时在320X240分辨率下可以同时显示256种颜色。
VGA 由于良好的性能迅速开始流行，厂商们纷纷在VGA基础上加以扩充，如将显存提高至1M并使其支持更高分辨率如800X600或1024X768，这些扩充的模式就称之为VESA(Video Electronics Standards Association，视频电子标准协会)的Super VGA模式，简称SVGA，现在的显卡和显示器都支持SVGA模式。
VGA接口就是显卡上输出模拟信号的接口，也叫D-Sub接口。
VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。
VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
通过模拟VGA接口和计算机连接的显示器的工作原理，是计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。
对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。
而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D(模拟/数字)转换器，将模拟信号转变为数字信号。
在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。
显卡显示器接口
显卡显示器接口显卡显示器接口是指用于将显卡和显示器连接在一起进行数据传输的接口。
它的作用是传输图形数据、视频信号和其他相关信息，确保正确且高质量地显示图像。
常见的显卡显示器接口有VGA、DVI、HDMI、DisplayPort等。
下面将分别介绍这些接口的特点和应用场景。
1. VGA接口（Video Graphics Array）是最早应用的显示接口之一，可以将模拟信号传输到显示器。
它的优点是兼容性好，几乎所有的显示器都支持VGA接口，适用于旧款电脑和一些低分辨率的显示需求。
但是VGA接口传输的是模拟信号，容易受到电磁干扰，影响图像质量。
2. DVI接口（Digital Visual Interface）是一种数字传输接口，可以将数字信号或模拟信号传输到显示器。
它有Single-Link和Dual-Link两种不同的规格，分别支持不同的分辨率和刷新率需求。
DVI接口适用于高分辨率和高刷新率的显示需求，如游戏和高清视频播放。
3. HDMI接口（High-Definition Multimedia Interface）是一种用于传输高清音视频信号的接口。
它可以传输数字信号到显示器，支持高分辨率和高音质的画面和音频效果。
HDMI接口适用于家庭娱乐设备，如电视、投影仪和音频设备等。
4. DisplayPort接口是一种广义的数字接口，可以支持音频和视频传输，具有高带宽和高画质的特点。
它可以传输高分辨率和高刷新率的图像和音频信号，适用于专业图形设计和高性能游戏等领域。
除了以上介绍的几种常见的接口外，还有一些专业的显示接口，如ThunderBolt、DMS-59等。
它们适用于特定的行业和专业需求。
选择合适的显卡显示器接口需要考虑以下几个因素：显示需求、系统硬件兼容性、接口类型和电缆选购。
根据个人的具体需求和预算，可以选择适合的接口和显示器，以达到最佳的显示效果。
总之，显卡显示器接口是连接显卡和显示器的重要组成部分，在选择和使用过程中需要考虑多个因素，以满足不同的显示需求，并确保图像的质量和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DVI接口和VGA接口有什么作用和区别
DVI接口，就是白色的D型插座。
VGA接口不同。
DVI接口分为3大类5种标准，每种标准都有自己的应用范围，如果使用中不加以区别，就会影响显示设备的性能。
1、DVI详解：
DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG （Digital Display Working Group，数字显示工作组）推出的接口标准。
它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。
TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。
显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。
2、DVI接口的阵脚定义：
一个DVI显示系统包括一个传送器和一个接收器。
传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。
和传统的VGA信号相比，采用DVI信号的液晶显示器不存在相位问题，不会引起像素抖动。
另外，采用DVI信号后，显示器不会造成几何失真，大大提高了画面的质量。
DVI的不同标准
和VGA接口不同，DVI接口存在很多标准，使用显示器时一定要搞明白。
从下面的图表中可以看到，DVI一共分为5种标准。
其中DVI-D和DVI-I分为“双通道”和“单通道”两种类型，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。
DVI-A是一种模拟传输标准，晚期的大屏幕专业CRT中能看见。
不过由于和VGA 没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。
DFP接口，这是一种已经被废弃的早期的数字规范。
4、18针和24针有什么区别？
18针属于单通道DVI，传输速率只有24针的一半，为165MHz。
在画面显示上，单通道的DVI支持的分辨率和双通道的完全一样，但刷新率却只有双通道的一半左右，会造成显示质量的下降。
一般来讲，单通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz，即现有23寸宽屏显示器和20寸普通比例显示器的正常显示，再高的话就会造成显示效果的下降。
如果使用的液晶显示器是19寸普屏和20寸宽屏， 18针的单通道DVI接口就已经够用了。
而如果要使用大屏液晶显示器的话，24针的双通道DVI是必须具备的条件。
DVI-I转换成VGA的接头
5、DVI接口的常见问题：
1.DVI-I一般只有显卡上有：至于18+5和24+5这种规格都属于DVI-I,多出来得4根线用于兼容传统VGA模拟信号。
这种接口在显示卡上用的多，显示器基本不用，除非是970P 这样的单接口显示器才会考虑采用。
2.DVI和VGA的区别只有在1600*1200这样的高分辨率下才看的比较明显，较低的分辨率如1280*1024或1440*900则基本看不见区别，
3.DVI显示器的相位和几何画面失真的问题，随着显示器自动调节技术的发展，一键AUTO过都能搞定。
4.如果你决定购买双模式的显示器，请一定使用其中的DVI信号，使用VGA信号显示质量会严重下降。
其中原因在于显示卡大量偷工减料，VGA部分低通滤波电路被取消，造成信号严重损失。
