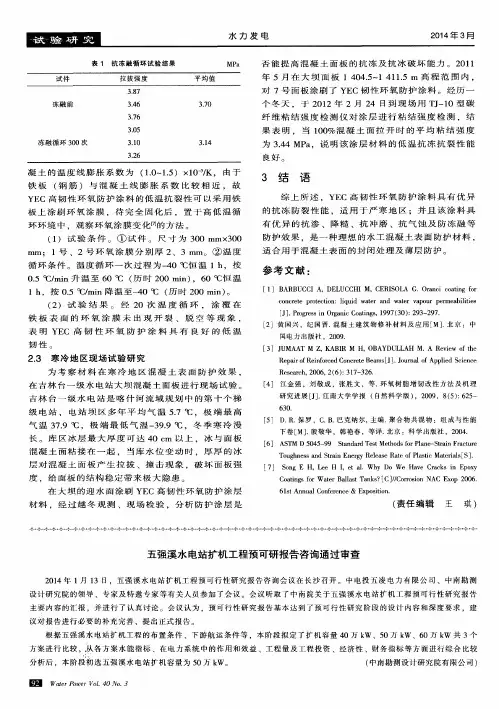

五强溪水电站扩机工程预可研报告咨询通过审查
［ ３ ］Ｊ ＵＭＡ Ａ Ｔ Ｍ Ｚ ， ＫＡ Ｂ Ｉ Ｒ Ｍ Ｈ， Ｏ Ｂ Ａ ＹＤ Ｕ Ｌ Ｌ Ａ Ｈ Ｍ． Ａ Ｒ ｅ ｖ ｉ ｅ ｗ ｏ ｆ ｔ ｈ ｅ Ｒ ｅ ｐ ａ ｉ ｒ ｏ ｆ Ｒ ｅ ｉ ｎ ｆ ｏ ｒ ｃ ｅ ｄ Ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ Ｂ ｅ ａ ｍｓ ［ Ｊ ］ ． Ｊ ｏ ｕ ｎａ ｒ ｌ ｏ ｆ Ａ ｐ ｐ ｌ ｉ ｅ ｄ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ
Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ， ２ ０ ０ ６ ， ２ （ ６ ） ： ３ １ ７ — ３ ２ ６ ．
２ ． ３ 寒 冷 地 区 现 场 试 验 研 究
为 考 察 材 料 在 寒 冷 地 区 混 凝 土 表 面 防护 效 果 ， 在吉 林 台一级 水 电站 大坝 混凝 土 面板进 行现 场试 验 。 吉林 台一 级水 电站 是 喀什 河 流 域 规划 中 的第 十个 梯 级 电 站 ，电站 坝 区多 年 平 均 气 温 ５ ． ７ ℃ ，极 端 最 高 气温 ３ ７ ． ９℃ ，极 端 最低 气 温 一 ３ ９ ． ９ ℃ ，冬 季 寒 冷 漫 长 。库 区 冰层 最 大厚 度 可 达 ４ ０ ｃ ｍ 以 上 ，冰 与 面 板 混 凝 土 面 粘 接 在 一 起 ． 当 库 水 位 变 动 时 ，厚 厚 的 冰 层 对 混 凝 土 面 板 产 生 拉 拔 、撞 击 现 象 ，破 坏 面 板 强 度 ，给面板 的结 构稳 定带 来极 大 隐患 。 在 大 坝 的 迎 水 面 涂 刷 ＹＥＣ高 韧 性 环 氧 防 护 涂 层
综 上 所 述 ． ＹＥ Ｃ 高 韧 性 环 氧 防 护 涂 料 具 有 优 异
的 抗 冻 防 裂 性 能 ，适 用 于 严 寒 地 区 ；并 且 该 涂 料 具

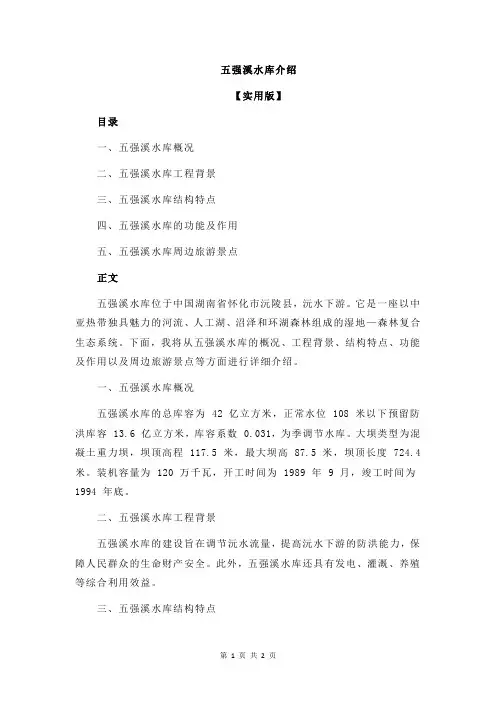

五强溪水库介绍
五强溪水库介绍【实用版】目录一、五强溪水库概况二、五强溪水库工程背景三、五强溪水库结构特点四、五强溪水库的功能及作用五、五强溪水库周边旅游景点正文五强溪水库位于中国湖南省怀化市沅陵县，沅水下游。
它是一座以中亚热带独具魅力的河流、人工湖、沼泽和环湖森林组成的湿地—森林复合生态系统。
下面，我将从五强溪水库的概况、工程背景、结构特点、功能及作用以及周边旅游景点等方面进行详细介绍。
一、五强溪水库概况五强溪水库的总库容为 42 亿立方米，正常水位 108 米以下预留防洪库容 13.6 亿立方米，库容系数 0.031，为季调节水库。
大坝类型为混凝土重力坝，坝顶高程 117.5 米，最大坝高 87.5 米，坝顶长度 724.4 米。
装机容量为 120 万千瓦，开工时间为 1989 年 9 月，竣工时间为1994 年底。
二、五强溪水库工程背景五强溪水库的建设旨在调节沅水流量，提高沅水下游的防洪能力，保障人民群众的生命财产安全。
此外，五强溪水库还具有发电、灌溉、养殖等综合利用效益。
三、五强溪水库结构特点五强溪水库采用混凝土重力坝结构，坝顶设有溢洪道和泄洪洞。
大坝顶宽 12 米，坝底宽 80 米。
溢洪道设计流量为 10620 立方米/秒，泄洪洞设计流量为 4410 立方米/秒。
四、五强溪水库的功能及作用五强溪水库主要用于调控沅水下游的水量，提高防洪能力。
在汛期，通过泄洪洞和溢洪道排放洪水，保障下游地区的安全。
在枯水期，通过发电站调节水量，保证沅水下游的工农业用水需求。
此外，五强溪水库还具有发电、灌溉、养殖等综合利用效益。
五、五强溪水库周边旅游景点五强溪水库周边有诸多旅游景点，如湖南五强溪国家湿地公园、仙鹤洞、酉水画廊等。
游客可以在欣赏水库美景的同时，领略周边的自然风光和文化底蕴。
综上所述，五强溪水库作为湖南省怀化市沅陵县的一座重要水利工程，不仅在调控沅水下游水量、提高防洪能力方面发挥着重要作用，还具有发电、灌溉、养殖等综合利用效益。

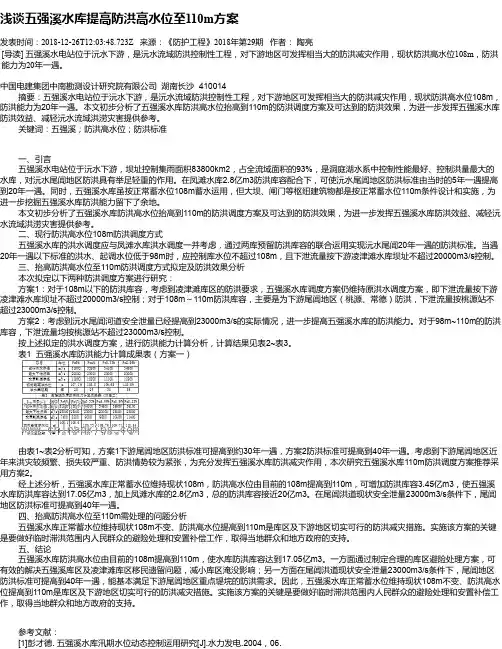

浅谈五强溪水库提高防洪高水位至110m方案
浅谈五强溪水库提高防洪高水位至110m方案发表时间：2018-12-26T12:03:48.723Z 来源：《防护工程》2018年第29期作者：陶亮[导读] 五强溪水电站位于沅水下游，是沅水流域防洪控制性工程，对下游地区可发挥相当大的防洪减灾作用，现状防洪高水位108m，防洪能力为20年一遇。
中国电建集团中南勘测设计研究院有限公司湖南长沙 410014摘要：五强溪水电站位于沅水下游，是沅水流域防洪控制性工程，对下游地区可发挥相当大的防洪减灾作用，现状防洪高水位108m，防洪能力为20年一遇。
本文初步分析了五强溪水库防洪高水位抬高到110m的防洪调度方案及可达到的防洪效果，为进一步发挥五强溪水库防洪效益、减轻沅水流域洪涝灾害提供参考。
关键词：五强溪；防洪高水位；防洪标准一、引言五强溪水电站位于沅水下游，坝址控制集雨面积83800km2，占全流域面积的93%，是洞庭湖水系中控制性能最好、控制洪量最大的水库，对沅水尾闾地区防洪具有举足轻重的作用。
在凤滩水库2.8亿m3防洪库容配合下，可使沅水尾闾地区防洪标准由当时的5年一遇提高到20年一遇。
同时，五强溪水库虽按正常蓄水位108m蓄水运用，但大坝、闸门等枢纽建筑物都是按正常蓄水位110m条件设计和实施，为进一步挖掘五强溪水库防洪能力留下了余地。
本文初步分析了五强溪水库防洪高水位抬高到110m的防洪调度方案及可达到的防洪效果，为进一步发挥五强溪水库防洪效益、减轻沅水流域洪涝灾害提供参考。
二、现行防洪高水位108m防洪调度方式五强溪水库的洪水调度应与凤滩水库洪水调度一并考虑，通过两库预留防洪库容的联合运用实现沅水尾闾20年一遇的防洪标准。
当遇20年一遇以下标准的洪水、起调水位低于98m时，应控制库水位不超过108m，且下泄流量按下游凌津滩水库坝址不超过20000m3/s控制。
三、抬高防洪高水位至110m防洪调度方式拟定及防洪效果分析本次拟定以下两种防洪调度方案进行研究：方案1：对于108m以下的防洪库容，考虑到凌津滩库区的防洪要求，五强溪水库调度方案仍维持原洪水调度方案，即下泄流量按下游凌津滩水库坝址不超过20000m3/s控制；对于108m～110m防洪库容，主要是为下游尾闾地区（桃源、常德）防洪，下泄流量按桃源站不超过23000m3/s控制。
五强溪水电站水资源规划
毕业设计报告摘要沅水五强溪水库位于湖南省沅陵县境内，是一个以发电为主，兼有防洪、航运和灌溉等效益的综合利用大型水库。
流域雨量充沛，水量丰富，坝址多年平均流量2060m³/s，年水量649亿m³，坝址位于沅水干流最后一段峡谷出口处，岩性坚硬，地形地质条件良好，具备修建高坝的自然条件。
本次毕业设计是在给定备选方案Ⅰ（即正常蓄水位为 120m）情况下，进行五强溪水库的兴利计算、防洪计算以及经济分析计算。
在兴利计算中，主要包括对设计原始资料进行整理，绘制各类曲线；录入调试计算机程序；考虑三方面因素，确定水库死水位；计算保证出力；采用经验方法确定水电站必须容量；绘制水电站防破坏线，确定水库防洪限制水位；选择重复容量、计算多年平均电能以及确定水库有关参数等内容。
在防洪计算中，利用水库调节计算程序求得本方案的防洪高水位、设计洪水位。
校核洪水位及相应的最大下泄流量；根据计算公式求得坝顶高程。
在经济计算中，计算下游防洪效益（负费用）；计算资金流程，求出折算年费用；计算投资与运行费用；列出本方案经济计算成果统计表。
关键词：水库兴利计算防洪计算经济计算前言本次《水资源规划》毕业设计，主要通过对实际水利工程的水利分析计算，加深理解水资源规划的基本概念、基本理论和工程设计计算的基本方法。
把以往所学基础理论和专业知识运用到实际工程中，初步利用已掌握的水工专业技术知识，分析解决工程中的实际问题，锻炼和提高工程设计实际动手能力，为尽快适应工作环境打下良好基础。
本次设计以五强溪水电站为设计对象。
该水库是一座以发电为主、兼防洪、航运、灌溉等效益的综合利用大型水库，是湖南省最大的水电电源点。
本次设计利用已有的水文资料，在给定备选方案的前提下，进行库的兴利与防洪计算，确定给定方案的水利设备参数、水库调度操作方式及计算各项水利指标，并利用已知的概算投资，进行经济分析。
本次设计内容主要是对给定水库兴利水位方案Ⅰ，进行死水位的选择计算及保证出力的计算；水电站装机容量的选择；水电站调度图防破坏线的绘制；汛期限制水位的确定；重复容量、水电站多年平均电能的计算；进行水库防洪计算，确定各种防洪特征水位及坝顶高程，确定水库各项水利指标；进行经济计算等。
山区复杂条件下已建船闸通航条件改善措施研究
下部导流的形式来减弱斜向水流，而底部水流会绕过导流堤形成一
图 １ 五强溪水电站主要建筑物布置图
股向上涌起的水流，该股水流对船舶航向不利。在导流堤下游口门
Ｆｉｇ．１ＬａｙｏｕｔｏｆｍａｉｎｂｕｉｌｄｉｎｇｓｏｆＷｕｑｉａｎｇｘｉ
区外侧布置若干连续的导流墩，可以把口门区大范围的回流分解成
ｈｙｄｒｏｐｏｗｅｒｓｔａｔｉｏｎ
摘 要：总结了国内外透空式导流结构改善船闸引航道口门区通航条件应用情况，针对已建五强溪枢
纽船闸下引航道口门区受山区复杂条件限制，中、洪水期通航条件较差的碍航问题，采用 １：１００整体正
态定床物理模型试验，对比研究了多种透空式导流结构的整治措施对水流条件的改善效果，提出了适
用于山区复杂条件下改善 船 闸 口 门 区 通 航 水 流 条 件 的 新 型 结 构———导 流 屏，可 为 同 类 项 目 提 供 借 鉴
国内 透 空 导 墙 （堤 ）的 工 程 实 践 案 例 较
表 １ 国内透空式导墙工程实践案例
多［６－７］（表 １）。如渠江风洞子、风仪枢纽、新滩
Ｔａｂ．１Ｄｏｍｅｓｔｉｃｐｅｒｍｅａｂｌｅｇｕｉｄｅｗａｌｌｅｎｇｉｎｅｅｒｉｎｇｐｒｏｊｅｃｔｓ
枢纽、小龙门枢纽、嘉陵江红岩子、新政等船闸，
名称
都采取了在导航墙上开孔达到改善山区河流船 渠江风洞子船闸
第 ３９卷第 ５期
２０１８年 １０月
水 道 港 口
ＪｏｕｒｎａｌｏｆＷａｔｅｒｗａｙａｎｄＨａｒｂｏｒ
Ｖｏｌ．３９ Ｎｏ．５ Ｏｃｔ．２０１８
山区复杂条件下已建船闸通航条件改善措施研究
路莅１，王 能２，普晓刚３
（１．湖南省水运建设投资集团有限公司，长沙 ４１００１１；２．湖南省交通规划勘察设计院有限公司，长沙 ４１０００８； ３．交通运输部天津水运工程科学研究所 工程泥沙交通行业重点实验室，天津 ３００４５６）

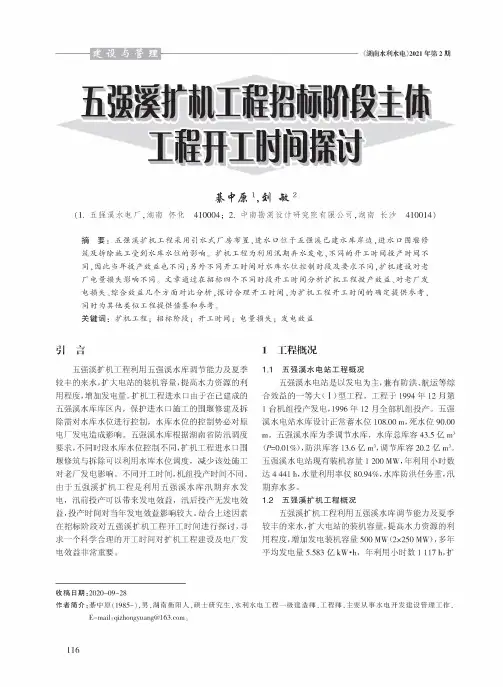

五强溪扩机工程招标阶段主体工程开工时间探讨
《湖南水利水电）2021年第2期五强溪扩+主-匕&程.&/间1讨・棊中#1,%&2（1.五强溪水电厂，湖南怀化410004； 2.中南勘测设计研究院有限公司，湖南长沙410014）摘要：五强溪扩机工程采用*水式厂房布置，进水口位于五强溪已建水库岸边，进水口围堰修筑及拆除施工受到水库水位的影响。
扩机工程为利用汛期弃水发电，不同的开工时间投产时间不同，因此当年投产效益也不同；另外不同开工时间对水库水位控制时段及要求不同，扩机建设对老厂电量损失影响不同。
文章通过在招标四个不同时段开工时间分析扩机工程投产效益、对老厂发电损失、综合效益几个方面对比分析，探讨合理开工时间，为扩机工程开工时间的确定提供参考，同时为其他类似工程提供借鉴和参考。
关键词：扩机工程；招标阶段；开工时间；电量损失；发电效益引言五强溪扩机工程利用五强溪水库调节能力及夏季较丰的来水,扩大电站的装机容量，提高水力资源的利用程度，增加发电量。
扩机工程进水口由于在已建成的五强溪水库库区内，保护进水口施工的围堰修建及拆除需对水库水位进行控制，水库水位的控制势必对原电厂发电造成影响。
五强溪水库根据湖南省防汛调度要求,不同时段水库水位控制不同,扩机工程进水口围堰修筑与拆除可以利用水库水位调度，减少该处施工对厂发电影响。
不同工时，机时不同。
由于五强溪扩机工程是利用五强溪水库汛期弃水发电，汛可以来发电，汛发电益，时对年发电影响较大。
结合上述因素在标阶段对五强溪扩机工程工时间进行探讨，求一个科学合理的开工时间对扩机工程建设及电厂发电要1工程概况l.1五强溪水电站工程概况五强溪水电站以发电，防合效益的大（I）型工程。
工程于1994年12戶1机发电，1996年12机。
五强溪水电站水库设计正常蓄水位108.00m,死水位90.00 m。
五强溪水库为季调节水库，水库总库容43.5亿-;（!=0.01%）,防洪库容13.6亿m3,调节库容20.2亿m3。
湖南省乡土地理复习题
湖南省乡土地理复习题1.湖南省位于祖国的中部偏南，长江中游南岸，是祖国东部沿海与西部地区的过渡地带。
由于大部分地区地处洞庭湖以南，故名湖南；因省内最大的河流湘江河流贯其境，又简称“湘”。
2.湖南最东处为桂东县清泉镇大黄连坪，最西处为新晃侗族自治县茶坪乡韭菜塘，最南处为江华瑶族自治县河路口镇姑婆山，最北处为石门县壶瓶山。
3.湖南现有13个省辖市、1个自治州（共14个地级行政单位），共122个县级行政单位。
长沙市是湖南的省会。
4.2002年，湖南人口总数为6768万人，人口数量居全国第7位。
湘中、湘北盆地、平原地区人口稠密；湘西、湘南、湘东山区人口较稀少（且为少数民族分布区）。
5.湖南地形特征：以山地丘陵为主，东、西、南为山地，中部是中低山和丘陵，北部为平原，呈马蹄形地势。
东有幕阜山脉和罗霄山脉，西有武陵山脉和雪峰山脉，南有南岭山脉，北部为洞庭湖平原。
6.湖南主要地形区：（1）西部是湘西山地；(2)南部、东部分别为湘南、湘东山地；（3）中部是湘中丘陵；（4）北部是洞庭湖平原。
7.湘南南岭山脉、湘西北武陵山脉、湘西雪峰山脉、湘东幕阜山和湘中丘陵等山丘区易发生山地灾害，主要表现为山体滑坡、崩塌和泥石流等。
8.湖南大致位于北纬25度—30度之间，属亚热带季风气候，四季分明，降水丰沛，雨热同期。
9.湖南主要的气象灾害有寒潮、干旱、洪涝、冰雹、龙卷风、大风和冰冻等，洪涝最严重的地区为湘北（洞庭湖区），防止和减轻气象灾害一直是湖南的重要工作之一。
10.洞庭湖位于湖南北部，是中国第二大淡水湖。
对调节长江的水量起着重要作用。
11.1998年以来，洞庭湖采取“退田还湖，移民建镇”等一系列综合整治措施，大大提高了湖区的防洪能力。
12.人们常用“三湘四水”泛指湖南。
“四水”就是湘江、资水、沅江和澧水。
13.湘江发源于广西东北部的海洋山西麓，干流全长850多千米，是湖南省流域面积最大的河流，也是湖南省最重要的河流，其支流耒水上的东江水电站是湖南较大的水电站之一，其支流潇水上的双牌水电站是永州市最大的水电站。
贵阳市人民政府关于贵阳市水资源综合规划 （2020—2035）的批复-筑府函〔2020〕118号
贵阳市人民政府关于贵阳市水资源综合规划（2020—2035）的批复
正文：
---------------------------------------------------------------------------------------------------------------------------------------------------- 贵阳市人民政府关于贵阳市水资源综合规划（2020—2035）的批复
筑府函〔2020〕118号
市水务局：
你局《贵阳市水务管理局关于请予审批〈贵阳市水资源综合规划（2020—2035）〉的请示》（筑水〔2020〕381号）已经2020年9月14日召开的市第十四届人民政府第83次常务会议审议通过，现批复如下：
一、原则同意你局组织编制的《贵阳市水资源综合规划（2020—2035）》，由你局发布并牵头组织实施。
二、《贵阳市水资源综合规划（2020—2035）》提出的水资源合理开发、高效利用、优化配置、全面节约、有效保护、综合治理、科学管理的布局和方案是今后一定时期内水资源开发利用与管理活动的基本依据和准则，水利建设、城市建设、水污染防治、新增项目建设等要认真执行《贵阳市水资源综合规划（2020—2035）》，切实加强水资源开发、利用、管理和保护，实现水资源的持续利用和经济社会的可持续发展。
2020年10月12日
——结束——。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计报告设计题目：水资源规划姓名：学号：专业：水利水电工程指导教师：提交日期：2012/3/25继续教育学院2012年03月摘要沅水五强溪水库位于湖南省沅陵县境内，是一个以发电为主，兼有防洪、航运和灌溉等效益的综合利用大型水库。
流域雨量充沛，水量丰富，坝址多年平均流量2060m³/s，年水量649亿m³，坝址位于沅水干流最后一段峡谷出口处，岩性坚硬，地形地质条件良好，具备修建高坝的自然条件。
本次毕业设计是在给定备选方案Ⅰ（即正常蓄水位为 120m）情况下，进行五强溪水库的兴利计算、防洪计算以及经济分析计算。
在兴利计算中，主要包括对设计原始资料进行整理，绘制各类曲线；录入调试计算机程序；考虑三方面因素，确定水库死水位；计算保证出力；采用经验方法确定水电站必须容量；绘制水电站防破坏线，确定水库防洪限制水位；选择重复容量、计算多年平均电能以及确定水库有关参数等内容。
在防洪计算中，利用水库调节计算程序求得本方案的防洪高水位、设计洪水位。
校核洪水位及相应的最大下泄流量；根据计算公式求得坝顶高程。
在经济计算中，计算下游防洪效益（负费用）；计算资金流程，求出折算年费用；计算投资与运行费用；列出本方案经济计算成果统计表。
关键词：水库兴利计算防洪计算经济计算前言本次《水资源规划》毕业设计，主要通过对实际水利工程的水利分析计算，加深理解水资源规划的基本概念、基本理论和工程设计计算的基本方法。
把以往所学基础理论和专业知识运用到实际工程中，初步利用已掌握的水工专业技术知识，分析解决工程中的实际问题，锻炼和提高工程设计实际动手能力，为尽快适应工作环境打下良好基础。
本次设计以五强溪水电站为设计对象。
该水库是一座以发电为主、兼防洪、航运、灌溉等效益的综合利用大型水库，是湖南省最大的水电电源点。
本次设计利用已有的水文资料，在给定备选方案的前提下，进行库的兴利与防洪计算，确定给定方案的水利设备参数、水库调度操作方式及计算各项水利指标，并利用已知的概算投资，进行经济分析。
本次设计内容主要是对给定水库兴利水位方案Ⅰ，进行死水位的选择计算及保证出力的计算；水电站装机容量的选择；水电站调度图防破坏线的绘制；汛期限制水位的确定；重复容量、水电站多年平均电能的计算；进行水库防洪计算，确定各种防洪特征水位及坝顶高程，确定水库各项水利指标；进行经济计算等。
目录摘要前言1 综述 (1)2 原始资料复核 (2)2.1 长系列径流资料整理 (2)2.2 水库库容曲线 (2)2.3 坝址下游水位流量关系曲 (3)3 死水位选择 (4)4 保证出力计算 (5)5 水电站装机容量的选择及多年平均电能计算 (6)5.1 水电站必须容量选择 (6)5.2 水电站调度图绘制 (7)5.3重复容量和装机容量的确定 (11)5.4 多年平均电能计算 (12)5.5 水库有关参数计算 (12)6 防洪计算 (13)6.1水库洪水调节计算 (13)6.2 坝顶高程的确定 (15)7 经济计算 (16)7.1 投资计算 (16)7.2年运行费计算 (17)7.2.1正常年运行费 (17)7.2.2初期运行费 (17)7.3下游防洪效益计算 (18)8 结束语 (21)参考文献 (22)附表 (23)附图 (30)1 综述五强溪水电站位于湖南省沅陵县境内，上离沅陵县城73km，下距常德市130km。
坝址控制流域面积83800km2，占沅水总流域面积的93%，流域面量充沛，水量丰富，坝址多年平均流量2060m3/s，年水量649×108m3，并有1925年以来的水文资料和核实的历史洪水资料。
坝址位于沅水干流最后一段峡谷出口处，岩性坚硬，地形地质条件良好，具备了修筑高坝的自然条件。
在沅水规划中，五强溪水电站为沅水干流最后第二个梯级，上游接虎皮溪及酉水的风滩（已建成）梯级，是一个以发电为主，兼有防洪、航运效益的综合利用水库，系湖南省最大的水电电源点。
五强溪水电站开发的主要任务如下：1、发电五强溪水电站建成后投入华中电网，主要供电范围为湖南省。
2、防洪沅水下游赤山以西的桃沅、常德、汉寿三县及常德市所属平源河网地区，统称沅水尾闾。
这个地区地势低洼。
全靠提防保护，共保护人口106万，农水159万亩。
现有河道的泄洪能力20000m3/s，如遇1927、1931、1933、1935、1943、1949、1954、1969等年洪水重现，河道均不能完全承泄，防洪标准仅为5年一遇。
五强溪水库靠近沅水尾闾，控制全流域面积的93%，解决尾闾防洪问题，是它基本防洪任务。
3 、航运五强溪水电站的航运效益为改善水库区和坝下游河道的通航条件。
沅水是湘西的水上交通动脉，其干流全长1550km，通航里程为640km,但航道险滩很多。
五强溪水库修建以后，坝址以上，沅陵以下河段成为常年深水区，其险滩都将淹没。
下游航道，确定五强溪航运基荷按10万kw相应流量考虑，枯水流量加大，上、下游航道均可改善。
4、灌溉每年自5月下旬至9月下旬为灌溉季节，在该季节自水库上游直接引走的灌溉流量平均为35m3/s。
2 原始资料复核2.1 长系列径流资料整理设计原始资料给定的流量是坝址断面历年平均流量，考虑工程实际，现对其平均流量（附表一）数据进行处理：扣除灌溉和船闸用水。
即每月扣除10m³/s 的船闸操作耗用的流量，及在每年5月下旬至9月下旬的灌溉季节扣除平均35.0m³/s的灌溉流量（5月扣除11.7m³/s），得到新的供发电计算使用的径流序列（以下称新序列，见附表二），以此进行调节计算。
2.2 水库库容曲线依据资料提供的水库水位及容积，点绘出水位—容积关系曲线，如图2 –1所示。
图2 – 12.3 坝址下游水位流量关系曲依据资料提供的坝址下游的水位及流量，点绘出水位—流量关系曲线，如图2 – 2所示。
水位流量曲线图图 2 – 23 死水位选择死水位的影响因素复杂，通常要通过方案比较才能确定，而且它与正常蓄水位、装机容量及其它兴利指标相互制约、相互影响，要严格求解必须利用系统分析方法。
本设计对死水位的确定采用简化处理，主要考虑水库使用寿命及泥沙淤积；灌溉、航运、养殖及旅游等综合利用要求；水轮机最小水头的限制。
1、使用寿命及泥沙淤积使用寿命按50年计，年淤积量为669万m³V年V*T淤 =669×50=33450万m³查水位—容积曲线，确定在使用年限内满足防淤要求的死水位Z1=76.69m；2、灌溉、航运、养殖及旅游等综合利用要求，水库消落的最低水位不小于Z2=82.00m；3、水轮机最小水头的限制，水库削落深度不大于水电站最大水头的35%。
本设计采用程序计算，得到死库容为553.31 m3/s.月,查水位库容曲线，确定死水位为96.12m。
4 保证出力计算本次设计要求长系列等出力操作；用试算法逐年求解。
本设计利用程序计算保证出力，计算结果见表 4 –1。
依方案Ⅰ设计要求，本电站发电设计保证率P=87.5%，故由表可查得其设计保证出力为N P=41.33万千瓦。
将保证出力按大小次序排列，绘制出相应的频率曲线图，如图4 – 1。
表4-1 保证出力计算保证出力频率曲线图图4 – 15 水电站装机容量的选择及多年平均电能计算5.1 水电站必须容量选择必需容量包括工作容量与备用容量两部分。
本设计缺少电力平衡资料，故采用经验方法确定工作容量如下：（1）保证出力中部分担任航运基荷：N航基=10（万千瓦）（2）设N峰为担任峰荷的保证出力：N峰=Np-10（万千瓦）（3）按以下关系确定峰荷工作容量：N工峰=3.08N峰+7（万千瓦）（4）水电站工作容量N总=N工峰+N航基（万千瓦）本设计电站担任系统负荷备用及事故备用容量取值为N备=30万千瓦表5-1 必需容量计算表单位：万千瓦由表5-1可知，水电站必需容量为143.5万千瓦。
5.2 水电站调度图绘制对兴利而言，本课程设计对水电站调度图只要求作两条线，一条是基本调度线——防破坏线；一条是加大出力辅助线。
（一）防破坏线的绘制防破坏线的绘制步骤如下：1．选择设计保证率范围内的径流系列（新系列）资料。
（从原始系统中剔除来水小于设计枯水年的年份）；2．逐年从供水期水期末开始，按Np等出力逆时序操作，求得各年迟蓄方案水库蓄水量过程线；3．将各年迟蓄方案水库蓄水量过程线点绘在一张图上，并取其外包线，即为防破坏线。
以上第2步采用等出力逆算法逆时序求解以下方程组：V t-1=V t-（Q t-q t）×ΔtN t=Kq t H t式中符合意义同前。
其具体求解流程如下：（1）设q t=q（0）；（2）V t-1=V t—（Q t-q t）·Δt（V t起始值为V死）（当V t-1＜V死，取V t-1）；＝V死（3）V均=（V t+V t-1）/2查水库水位库容曲线得到Z下；（4）N t=K·q t·（Z上-Z下）（5）若丨N t-N p丨＜ε，转前时段，否则q t=q（0）+（Np-N t）／（K(Z上-Z下)），转（2）。
第3步中的外包线，实际上是各条蓄水量过程线的同时刻纵坐标最大值，在具体操作时，可以在步骤2完成之后，直接给出外包线上各点坐标，当然最后采用值，还应视输出结果作适当分析修正，使防破坏线更可靠。
本设计采用程序计算，防破坏线计算结果（转化成水位）如表5-2所示，防破坏线见图5-1。
表5-2 防破坏线计算表防破坏线图图5-1（二）防洪限制水位的确定防洪限制水位是体现防洪与兴利相互结合的重要参数，选择恰当，可在不影响兴利可靠性的前提下，降低大坝高度，节省投资。
本设计以获得最大结合库容为原则选择。
根据五强溪水电站洪水资料分析，该库洪水最迟发生在7月底，8月初，故防洪限制水位取值为7月底，8月初防洪线上的坐标值。
经计算并查水库水位库容曲线，得到防洪限制水位基本等于正常蓄水位，即120m，相应库容为57.35亿m³。
防洪限制水位作为调洪演算的起调水位，并据此可求出结合库容为0 。
（三）加大出力辅助线的绘制在汛期防洪限制水位与防破坏间为加大出力区，水库位于此区时，水电站应加大出力工作，适当向系统多提供电量。
但加大出力范围较大，为减少操作的任意性，在该区中增加三条辅助线，本设计采用简化方法确定该辅助线，具体如下：Z it =Z死+（Z防限－ Z死）×i/4式中：Zit为第i条加大出力线t时刻的坐标。
计算结果见表5-3：表5-3 加大出力辅助线参数表加大出力辅助线图5-2三条辅助线将加大出力区分成四个区域，第i区的加大出力值为：Ni=Np+（Ny－Np）÷4×i计算结果见表表5-4：表5-4 加大出力值计算表5.3重复容量和装机容量的确定（一）重复容量的选择在丰水年的全年或汛期的水量会有富余，若仅以必须容量工作会产生大量弃水，为了充分利用此部分水量发电，以减少火电站的煤耗，水电站还额外设置一部分容量，称为重复容量。
