ansys谐响应分析

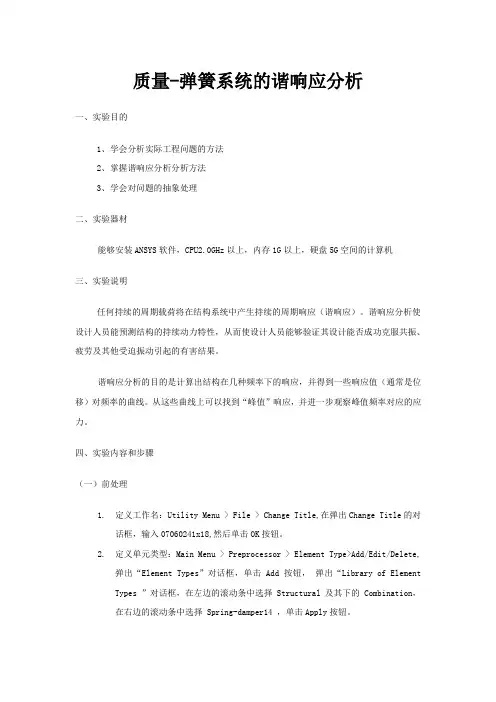

ANSYS弹簧谐响应分析
质量-弹簧系统的谐响应分析一、实验目的1、学会分析实际工程问题的方法2、掌握谐响应分析分析方法3、学会对问题的抽象处理二、实验器材能够安装ANSYS软件，CPU2.0GHz以上，内存1G以上，硬盘5G空间的计算机三、实验说明任何持续的周期载荷将在结构系统中产生持续的周期响应（谐响应）。
谐响应分析使设计人员能预测结构的持续动力特性，从而使设计人员能够验证其设计能否成功克服共振、疲劳及其他受迫振动引起的有害结果。
谐响应分析的目的是计算出结构在几种频率下的响应，并得到一些响应值（通常是位移）对频率的曲线。
从这些曲线上可以找到“峰值”响应，并进一步观察峰值频率对应的应力。
四、实验内容和步骤（一）前处理1.定义工作名：Utility Menu > File > Change Title,在弹出Change Title的对话框，输入07060241x18,然后单击OK按钮。
2.定义单元类型：Main Menu > Preprocessor > Element Type>Add/Edit/Delete,弹出“Element Types”对话框，单击Add按钮，弹出“Library of ElementTypes ”对话框，在左边的滚动条中选择Structural及其下的 Combination，在右边的滚动条中选择 Spring-damper14 ，单击Apply按钮。
3.在左面滚动栏中选择“Structural”及其下的“Mass”，在右面的滚动栏中选中“ 3D mass 21”,单击Ok按钮。
4.单击“Element Types”对话框的Close按钮，关闭对话框。
5.定义实常数：Main Menu > Preprocessor > Real Constants >Add/Edit/Delete,弹出Real Constant对话框，单击 Add 按钮，弹出Element Type for Real Constants对话框.6.在“Element Types for Real Constants”对话框中单击选取“Type 1 COMBIN14”,单击OK按钮。
ANSYS谐响应分析
ANSYS谐响应分析ANSYS谐响应分析是一种常见的工程分析方法，适用于对结构、机械和电子系统的动态响应进行预测和优化。
在这种分析中，系统的响应将被建模为正弦或余弦函数的和，称为谐波。
通过分析系统在不同频率下的响应，可以确定系统的固有频率、振动模态和动态性能。
1.准备模型：首先，需要准备模型并进行几何建模。
这包括选择材料属性、定义边界条件和加载条件。
在谐响应分析中，通常使用静力加载来模拟系统振动的激励。
2.确定固有频率：在进行谐响应分析之前，需要确定系统的固有频率。
这可以通过进行模态分析来完成。
模态分析是一种分析方法，用于确定系统的固有频率和振型。
通过查看模态分析的结果，可以确定系统的响应频率范围。
3.设置谐振状态：在进行谐响应分析之前，需要明确要分析的振动频率范围。
这可以通过选择分析频率范围并设置振动荷载的频率来完成。
在ANSYS中，可以选择一个或多个分析频率，并设置载荷的相位和振幅。
4. 进行求解：在所有输入条件都设置好之后，可以开始运行谐响应分析。
在ANSYS中，可以使用ANSYS Mechanical或ANSYS Workbench等模块来进行求解。
系统的振动响应将在选择的频率范围内进行计算和分析。
5.结果分析：完成求解后，可以查看并分析计算结果。
ANSYS提供了丰富的后处理工具，用于可视化和分析分析结果。
可以查看系统的位移、速度、加速度和应力等响应结果，并通过其他参数来优化系统的设计。
谐响应分析在工程设计中具有重要的应用价值。
通过分析和优化系统的谐响应性能，可以改善结构的稳定性和可靠性。
例如，在建筑结构设计中，可以通过谐响应分析来确定楼层的固有频率和响应模态，从而减少振动和噪声的问题。
在机械系统设计中，可以通过谐响应分析来确定机械部件的振动模态，从而优化机械系统的可靠性和工作效率。
总之，ANSYS谐响应分析是一种重要的工程分析方法，可以用来预测和优化结构、机械和电子系统的动态响应。
谐响应分析可以通过ANSYS软件进行，通过明确振动频率范围和谐振状态，进行求解和结果分析，可以得到系统在不同频率下的振动响应和优化方案。
ANSYS Workbench 17·0有限元分析：第7章-谐响应分析
第7章 谐响应分析
谐响应分析主要用来确定线性结构在承受持续的周期载荷时的周期性响应（谐响应）谐响应分析能够预测结构的持续动力学特性，从而验证其设计能否成功地克服共振、疲劳及其他受迫振动引起的有害效果。
通过本章的学习，即可掌握在★ 了解谐响应分析。
7.1 谐响应分析概述
谐响应分析（Harmonic Response Analysis ）是用于确定线性结构在承受一个或多个随时间按正弦（简谐）规律变化的载荷时稳态响应的一种技术。
分析的目的是计算出结构在几种频率下的响应并得到一些响应值（通常是位移）对应频率的曲线。
从这些曲线上可以找到“峰值”响应，并进一步考察频率对应的应力。
谐响应分析技术只计算结构的稳态受迫振动。
发生在激励开始时的瞬态振动不在谐响应分析中考虑。
谐响应分析是一种线性分析。
任何非线性特性，如塑性和接触（间隙）单元，即使被定义了也将被忽略，但在分析中可以包含非对称系统矩阵，如分析流体——结构相互作用问题。
谐响应分析同样也可以分析有预应力的结构，如小提琴的弦（假定简谐应力比预加的拉伸应力小得多）。
对于谐响应分析，其运动方程为：
[][][](){}{}(){}{}()21212
M i C K i F i F ωωφφ−+++=+ 这里假设刚度矩阵[]K 、质量矩阵[]M 是定值，要求材料是线性的、使用小位移理论（不包括非线性）、阻尼为[]C 、简谐载荷为[]F 。
谐响应分析的输入条件包括：
已知幅值和频率的简谐载荷（力、压力和强迫位移）。
简谐载荷可以是具有相同频率的多种载荷，力和位移可以相同或者不相同，但是压力分布
载荷和体载荷只能指定零相位角。
ANSYSWorkbench正弦响应分析之详细版
ANSYSWorkbench正弦响应分析之详细版这是 ANSYS 工程实战第 42 篇文章问题描述：正弦分析选用的项目模块为谐响应分析（Harmonic Response），这里对谐响应分析的关键知识点和正弦分析具体分析步骤和方法进行了详细介绍。
1. 谐响应分析理论介绍1.1 谐响应分析的定义谐响应分析是用于确定线性结构在承受一个或多个随时间按正弦（简谐）规律变化的载荷时稳态响应的一种技术。
1.2 谐响应分析的目的谐响应分析的目的是计算出结构在几种频率下的响应并得到一些响应值对频率的曲线（如位移对频率曲线），从这些曲线上可以找到“峰值”响应，并进一步考察频率对应的应力。
1.3 谐响应分析的输入条件谐响应分析的输入条件：相同频率的多种载荷。
1.4 谐响应分析的运算求解方法谐响应分析的运算求解方法包括完全法（Full）和模态叠加法(Mode Superposition)。
完全法是一种最简单的方法，不需要先进行模态分析，但求解更耗时，对于复杂结构，8核并行运算，一般计算时间在3h以上。
模态叠加法是 Workbench 谐响应计算的默认求解方法，从模态分析中叠加模态振型。
采用模态叠加法进行谐响应分析时，首先需要自动进行一次模态分析，虽然首先进行的是模态分析，但谐响应部分的求解仍然比完全法快的多。
一般对于复杂结构，8核并行运算，谐响应部分的计算时间小于0.5h。
2. 用完全法进行正弦分析的分析步骤及设置2.1 插入响应模块完全法进行正弦分析时直接将 Analysis Systems 下的 Harmonic Response 谐响应模块拉到项目管理区中或者直接引用项目管理区中模态分析的模型（Model），如图 1 所示。
图 1 插入响应模块2.2 三维模型导入及处理在 Inventor 软件中对行波管进行建模，经过模型干涉检查合格后，将建立好的模型生成stp 格式，导入到有限元软件ANSYS Workbench 中，行波管模型如图 2 所示，包括底板、包装件、电子枪、收集极和高频等组件。
ANSYS中的模态分析与谐响应分析
ANSYS中的模态分析与谐响应分析模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。
谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。
比如，在ANSYS谐响应分析中要给出这样的语句FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。
个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。
如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。
但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。
因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。
另外，谐响应分析应该是频域分析方法的一个部分。
对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。
而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。
Ansys模态叠加法谐响应分析
Ansys模态叠加法谐响应分析模态叠加法谐响应分析hypermesh中ettypes：对于solid185单元，需设置单元选项k2=2，即采用增强应变公式方法。
这种方法可消除剪切锁定和体积锁定，虽然计算量较大，但可提高计算精度。
对于solid186单元，设置单元选项k2=1，即采用完全积分方法。
这种方法可消除沙漏模式，但应谨慎用于不可压缩材料（泊松比约为0.5）的模拟，否则可能导致体积锁定。
hypermesh中materials：一般单位采用mm,n,mpa,ton,s。
materialtype：mp；numberoftemp：1；在materialprop：ex杨氏模量，nuxy泊松比，dens密度，在c0栏中输入数值。
三维单元每个节点具备三个自由度，即为三个对应状态自由度。
因此约束的时候只需约束dof1，dof2和dof3.ansys：向ansys中导入.cdb文件以后，在菜单栏中plot――elements即可显示三维模型的单元。
谐积极响应分析师确认一个结构在未知频率的正弦（四极）载荷促进作用下的积极响应特性的技术。
输出：未知大小和频率的谐载荷（力、压力和胁迫加速度）或同一频率的多种载荷、力和加速度可以就是同相或相同相的。
表面载荷和体载荷的增益角度可以选定为零。
输出：每一个自由度上的谐位移，通常和施加的载荷不同相，也可以是其他多种导出量例如应力和应变等。
模态共振法（modalsuperpos’n）:从前面的模态分析中获得各模态，再对除以系数的各模态议和，就是三种方法中最快的，但是首先必须展开模态分析。
模态分析：1.mainmenu>preference>structural,在disciplineoptions中点选h-method。
2.mainmenu>solution>analysistype>newanalysis点选modal3.mainmenu>solution>analysistype>analysisoptions通常采用blocklanczos方法。
ansys-谐响应分析
实部
F1max
•
可以使用APDL语言计算，但要确保角度单位 为度（缺省为弧度）。
M3-21
谐响应分析-步骤
施加谐波载荷并求解命令（接上页）
*AFUN,DEG FK,… F,… SFA,… SFL,… SFE,… SF,…
M3-22
谐响应分析-步骤
施加谐波载荷并求解（接上页）
M3-23
谐响应分析-步骤
• •
M3-10
谐响应分析-术语和概念
求解方法
求解简谐运动方程的三种方法： • 完整法
– 为缺省方法，是最容易的方法； – 使用完整的结构矩阵，且允许非对称矩阵（例如：声学矩阵）。
•
缩减法*
– 使用缩减矩阵，比完整法更快； – 需要选择主自由度，据主自由度得到近似的 [M]矩阵和[C]矩阵。
•
模态叠加法**
施加谐波载荷并求解 • 所有施加的载荷以规定的频率（或频率 范围）简谐地变化 • “载荷”包括： – 位移约束-零或非零的 – 作用力 – 压强 • 注意： 如果要施加重力和热载荷，它 们也被当作简谐变化的载荷来考虑！
典型命令:
DK,… ! 或 D或DSYM
DA,... DL,…
M3-19
谐响应分析-步骤
M3-27
谐响应分析-步骤
观看结果 - POST26
位移-频率关系曲线 • 首先定义 POST26 变量 – 节点和单元数据表 – 用大于等于二的数据识别 – 变量1包含各频率，并是预先定义了的
M3-28
谐响应分析-步骤
观看结果 - POST26（接上页）
• 定义变量（接上页） – 挑选可能发生最大变形的节点，然后选择自由度的方向； – 定义变量的列表被更新。
ANSYS培训教程：谐响应分析
ANSYS培训教程：谐响应分析任何持续的周期载荷将在结构系统中产生持续的周期响应(谐响应)。
谐响应分析是用于确定线性结构在承受随时间按正弦(简谐)规律变化的载荷时稳态响应的一种技术。
分析的目的是计算出结构在几种频率下的响应并得到一些响应值(通常是位移)对频率的曲线。
从这些曲线上可以找到“峰值”响应，并进一步观察峰值频率对应的应力。
该技术只计算结构的稳态受迫振动，而不考虑发生在激励开始时的瞬态振动 (见图10.1)。
谐响应分析使设计人员能预测结构的持续动力特性，从而使设计人员能够验证其设计能否成功地克服共振、疲劳，及其它受迫振动引起地有害效果。
谐响应分析是一种线性分析。
任何非线性特性，如塑性和接触(间隙)单元，即使定义了也将被忽略。
分析中可以包含非对称系统矩阵，如分析在流体——结构相互作用中问题。
谐响应分析可以分析有预应力结构，如小提琴的弦谐响应分析的求解方法ANSYS中提供了三种谐响应分析的方法：Full (完全法)、Reduced (缩减法)、Mode Superpos’n (模态叠加法)。
下面将对三种方法的优缺点作一介绍。
1．完全法完全法是三种方法种最易使用的方法。
它采用完整的系统矩阵计算谐响应(没有矩阵缩减)。
矩阵可以是对称的或非对称的。
完全法的优点是：容易使用，因为不必关心如何选取主自由度或振型；使用完整矩阵，因此不涉及质量矩阵的近似；允许有非对称矩阵，这种矩阵在声学或轴承问题中很典型；用单一处理过程计算出所有的位移和应力。
完全法允许定义各种类型的载荷：节点力、外加的(非零)位移、单元载荷(压力和温度)。
允许在实体模型上定义载荷。
完全法的一个缺点是预应力选项不可用。
另一个缺点是当采用Frontal方程求解器时这种方法通常比其它方法都开销大。
但在采用JCG求解器或ICCG求解器时，完全法的效率很高。
2．缩减法缩减法通过采用主自由度和缩减矩阵来压缩问题的规模。
主自由度处的位移被计算出来后，解可以被扩展到初始的完整DOF集上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 在下列情况下计算出的位移将是复数
– 具有阻尼 – 施加载荷是复数载荷（例如：虚部为非零的载荷）
• 复位移滞后一个相位角(相对于某施加的力而言).
• 可以用实部和虚部或振幅和相位角的形式来查看
培训手册
3-10
谐响应分析-术语和概念
求解方法
求解简谐运动方程的三种方法：
• 完整法
– 为缺省方法，是最容易的方法 – 使用完整的结构矩阵，且允许非对称矩阵（例如：声学矩阵）
• 缩减法*
– 使用缩减矩阵，比完整法更快 – 需要选择主自由度，据主自由度得到近似的 [M]矩阵和[C]矩阵 – 比full法难
• 模态叠加法**
– 从前面的模态分析中得到各模态；再乘以相应系数后求模态和 – 是所有求解方法中是最快的 – 在三种方法中最难使用
*未包括在本手册中；请参看ANSYS结构分析指南。
F2max
实部
F1max
3-21
ANSYS80谐响应分析——段志东制作
ANSYS80谐响应分析——段志东制作
谐响应分析-步骤
…施加简谐载荷并求解
振幅和相位角(接上页)
• ANSYS 不能直接输入振幅和相位角，而是规定实部和虚 部分量
• 例如，施加两个简谐力 F1和 F2 ，其相差 :
F1real = F1max (F1的振幅) F1imag = 0 F2real = F2maxcos F2imag = F2maxsin
**将在第六章中讨论。
培训手册
3-11
ANSYS80谐响应分析——段志东制作
谐响应分析-术语和概念
…求解方法
培训手册
ANSYS80谐响应分析——段志东制作
相对求解时间 相对的使用容易程度 允许单元载荷（例如压力）吗？
允许非零位移载荷吗？ 允许模态阻尼吗？ 能处理预应力吗？ 能进行“Restart“吗？ 允许非对称矩阵吗？ 需要为了求解而选择模态吗？ 需要选择主自由度吗？
培训手册
阶跃载荷和斜坡载荷：
• 采用若干个子步，在每个子步中，频率可以逐渐地增加（斜坡载荷方式 ，即随频率线性变化，KBC=0），或者保持一致（阶跃载荷方式，即频 率在一个载荷步中从开始到结尾都保持相同的值，KBC=1）
• 简谐载荷通常是阶跃加载方式，因为载荷值代表的是最大振幅
3-25
ANSYS80谐响应分析——段志东制作
来考虑！
3-20
谐响应分析-步骤
…施加简谐载荷并求解
规定简谐载荷时要包括： • 振幅和相位角 • 频率 • 渐变振幅或一致振幅
振幅和相位角 • 振幅 Fmax代表载荷值 • 相位角 ψ 是在两个或两个以上简谐载荷间的
相差，单一载荷不需要相位角 ψ 。对于力和 位移谐载荷，非零值 才有效
虚部
培训手册
ANSYS80谐响应分析——段志东制作
谐响应分析-步骤
…选择分析类型和选项
分析选项
• 求解方法 — 完整法、缩减法和模态叠加法。缺省为完整法
• 打印输出内容 — 主要用于批处理方式中
• 集中质量矩阵
– 推荐用于如果结构的一个方向的尺寸远小于另两个方向的尺寸的情况 中。例如：细长梁与薄壳
培训手册
…将出现第二个对话框
完整法
快 最容易 允许
允许 不允许 不能
能 允许 不需要 不需要
缩减法
较快
模态叠加法
最快
较容易
难
不允许 允许
允许 (载荷向量 LVSCALE)
不允许
不允许
允许
能
能
能 不允许
不能 不允许
不需要
需要
需要 * gene需ra要lly(n如o果t r选ec用om缩m减en法d)ed
3-12
谐响应分析
C.步骤
含了简谐热载荷。为了避免这种事情发生，请将ALPX设置为零 • 请参阅第一章中的建模需要考虑的问题
3-14
谐响应分析-步骤
选择分析类型和选项
建模
选择分析类型和选项 • 进入求解器，选择谐响应分析 • 主要分析选项是求解方法—在后面
讨论 • 指定阻尼—在后面讨论
培训手册
3-15
ANSYS80谐响应分析——段志东制作
谐响应分析-步骤
…施加简谐载荷并求解
• 在施加简谐载荷后，下一步就是开始求解
• 通常采用一个载荷步，但是可以采用若干子步， 且每个子步具有不同的频率范围
培训手册
3-26
ANSYS80谐响应分析——段志东制作
谐响应分析-步骤
观看结果
建模 选择分析类型和选项 施加简谐载荷并求解
培训手册
观看结果 • 分三步:
谐响应分析-术语和概念
频率
培训手册
频率
•频率反映载荷随时间变化的快慢 •谐响应分析输出的是响应量随频率的变化关系图 •在谐分析中，所有节点振动的频率都相同，但振动的相位可能不同 •在谐分析中，必须指定频率范围及其分割数(nsubst)。 •Ansys谐分析中的自动频率分割法能自动大致估计并选择共振频率，有效避 免无关频率分析过细，重要频带（共振频率附近的频率）分析较少的现象。
• 可以使用APDL语言计算，但要确保角度单位为度（缺省 为弧度）
I虚部
培训手册
F2max
实部
F1max
3-22
谐响应分析-步骤
…施加简谐载荷并求解
培训手册
ANSYS80谐响应分析——段志东制作
3-23
ANSYS80谐响应分析——段志东制作
谐响应分析-步骤
…施加简谐载荷并求解
培训手册
简谐载荷的频率:
培训手册
3-29
ANSYS80谐响应分析——段志东制作
谐响应分析-步骤
…观看结果 - POST26
• 定义变量
• 画变量-频率关系图
在频率范围内的响应图
培训手册
ANSYS80谐响应分析——段志东制作
3-30
ANSYS80谐响应分析——段志东制作
谐响应分析-步骤
…观看结果 - POST26
培训手册
– 雅可比共扼梯度求解器（JCG）的优点是计算速度快，所需磁盘空间小，但只能适用于静 态、完全谐波和完全瞬态分析
– 不完全侨勒斯基共扼梯度求解器（ICGG）处理稀疏矩阵、病态矩阵更有效，但内存需求 也更大。主要适用于多场问题，迭代法中稳定性好，只适用于静态、完全斜波和完全瞬态 分析。
– 预置条件共扼梯度求解器(PCG)通常适用于实体、壳和平板单元的结构分析，速度比(JCG) 快4~10倍，模型越大速度越明显，所需磁盘空间只是波前求解器的四分之一，可以在载荷 步之间修改求解精度，但内存开销大，只适用于静态、瞬态或子空间特征值分析
3-4
ANSYS80谐响应分析——段志东制作
谐响应分析
…定义和目的
培训手册
为什么要作谐响应分析?
• 确保一个给定的结构能经受住不同频率的各种正弦载荷（例如：以不同 速度运行的发动机）
• 探测共振响应，并在必要时避免其发生（例如：借助于阻尼器来避免共 振）
• 谐响应分析的目的在于计算线性结构在不同频率下的响应，并获取响应 量随频率变化的图像。
Haropt, Msup
Hrout, on •共振频率是激起结构激烈响应的载荷频率，也就是结构的固有频率。 •施加谐载荷时并不需要输入载荷的频率，只需在分析过程中指定感兴趣的频 率范围。结构上可能作用的激励的频率范围就是用户感兴趣的频率范围。
3-9
ANSYS80谐响应分析——段志东制作
谐响应分析-术语和概念
3-5
谐响应分析
术语和概念
包含的主题： • 运动方程 • 谐载荷 • 频率 • 复位移 • 求解方法
培训手册
3-6
ANSYS80谐响应分析——段志东制作
ANSYS80谐响应分析——段志东制作
谐响应分析-术语和概念
运动方程
培训手册
• 通用运动方程： :
M u C u K u F
确定各临界频率和相位角
• 用图形显示最高振幅发生时的频率
• 由于位移与施加的载荷存在相差（如果存在阻尼的话），需要确定出现最大振幅时 的相位角 – 要进行上述工作，首先在输出形式上要选择振幅+相位选项...
• 谐响应分析只能计算结构的稳态响应，不考虑发生在激励开始时的瞬态振动。
• 谐响应分析是一种线性分析，任何非线性环节即使定义也会被忽略。
• 输入：
– 已知大小和频率的谐载荷（力、压力和强迫位移） – 同一频率的多种载荷，力和位移可以是同相或不同相的。表面载荷和体载荷的相位角度
可以指定为零。
• 输出：
– 绘制结构上的特殊点处的位移-频率曲线 – 确定各临界频率和相应的相位角
采用POST26，时程后处 理器
– 观看整个结构在各临界频率和相位角时的位移和
应力
采用POST1，通用后处理 器
3-27
ANSYS80谐响应分析——段志东制作
谐响应分析-步骤
观看结果 - POST26
位移-频率图
• 首先定义 POST26 变量
谐响应分析
谐响应分析
A、谐响应分析的定义和目的 B、关于谐响应分析的基本术语和概念 C、谐响应分析在ANSYS中的应用 D、谐响应分析的实例练习
培训手册
3-2
ANSYS80谐响应分析——段志东制作
ANSYS80谐响应分析——段志东制作
谐响应分析
定义和目的
培训手册
什么是谐响应分析？
• 确定一个线性结构在持续的周期性（随时间成正弦或余弦变化）荷载作用下的持 续的周期性响应（稳态响应）。
3-19
ANSYS80谐响应分析——段志东制作
