solidworks产品造型设计教案
solidworks设计案例教案

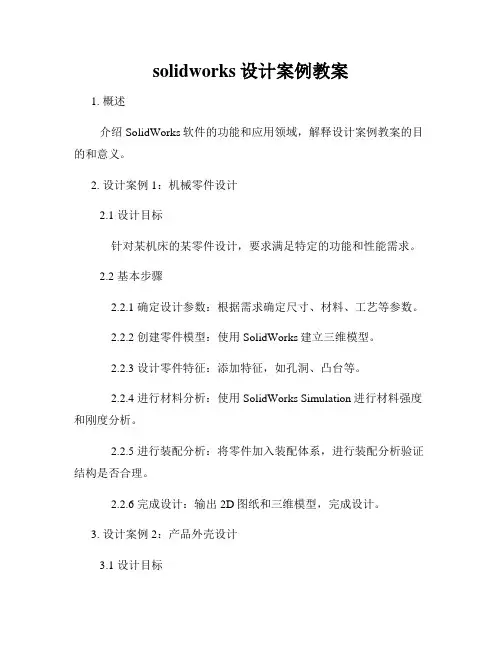

solidworks设计案例教案1. 概述介绍SolidWorks软件的功能和应用领域，解释设计案例教案的目的和意义。
2. 设计案例1：机械零件设计2.1 设计目标针对某机床的某零件设计，要求满足特定的功能和性能需求。
2.2 基本步骤2.2.1 确定设计参数：根据需求确定尺寸、材料、工艺等参数。
2.2.2 创建零件模型：使用SolidWorks建立三维模型。
2.2.3 设计零件特征：添加特征，如孔洞、凸台等。
2.2.4 进行材料分析：使用SolidWorks Simulation进行材料强度和刚度分析。
2.2.5 进行装配分析：将零件加入装配体系，进行装配分析验证结构是否合理。
2.2.6 完成设计：输出2D图纸和三维模型，完成设计。
3. 设计案例2：产品外壳设计3.1 设计目标针对某电子产品的外壳设计，要求满足美观、结构合理和制造可行性的要求。
3.2 基本步骤3.2.1 确定设计参数：根据用户需求和市场定位确定外壳尺寸、形状等参数。
3.2.2 创建外壳模型：使用SolidWorks建立产品的三维模型。
3.2.3 添加细节特征：为外壳添加按钮、插槽、接口等细节特征。
3.2.4 进行结构分析：使用SolidWorks Simulation验证外壳的结构可行性和强度。
3.2.5 进行装配分析：将外壳与其它部件进行装配验证。
3.2.6 完成设计：输出2D图纸和三维模型，完成设计。
4. 设计案例3：机械结构设计4.1 设计目标针对某种机械设备的结构设计，要求满足稳定、可靠和高效的要求。
4.2 基本步骤4.2.1 确定设计参数：根据功能需求和工作条件确定结构尺寸、材料等参数。
4.2.2 创建机械结构模型：使用SolidWorks建立结构的三维模型。
4.2.3 添加关键连接：设计关键连接部件，如轴承、齿轮等。
4.2.4 进行结构分析：使用SolidWorks Simulation验证结构的刚度和强度。
4.2.5 进行装配分析：将结构和其它部件进行装配验证。

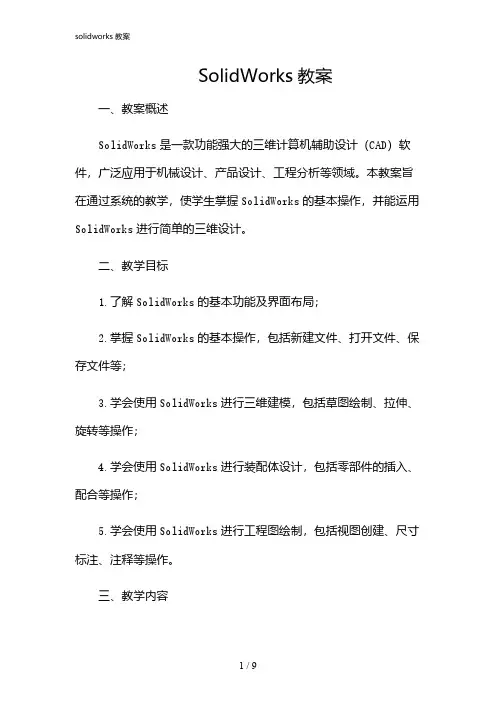

2024年solidworks教案
SolidWorks教案一、教案概述SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、产品设计、工程分析等领域。
本教案旨在通过系统的教学，使学生掌握SolidWorks的基本操作，并能运用SolidWorks进行简单的三维设计。
二、教学目标1.了解SolidWorks的基本功能及界面布局；2.掌握SolidWorks的基本操作，包括新建文件、打开文件、保存文件等；3.学会使用SolidWorks进行三维建模，包括草图绘制、拉伸、旋转等操作；4.学会使用SolidWorks进行装配体设计，包括零部件的插入、配合等操作；5.学会使用SolidWorks进行工程图绘制，包括视图创建、尺寸标注、注释等操作。
三、教学内容1.SolidWorks简介1.1SolidWorks的功能特点1.2SolidWorks的界面布局1.3SolidWorks的基本操作2.三维建模2.1草图绘制2.1.1基本绘图命令2.1.2尺寸标注2.1.3几何关系与约束2.2拉伸、旋转等操作2.2.1拉伸特征2.2.2旋转特征2.2.3扫描特征2.2.4放样特征3.装配体设计3.1零部件的插入与编辑3.2配合关系3.3爆炸视图4.工程图绘制4.1视图创建4.1.1标准三视图4.1.2投影视图4.1.3剖面视图4.2尺寸标注4.3注释与表格四、教学安排1.课时安排：共32课时，每课时45分钟；2.教学方法：理论讲解与实践操作相结合，注重学生动手能力的培养；3.教学手段：采用多媒体教学，结合实物模型和案例分析，提高学生的学习兴趣。
五、教学评价1.过程评价：观察学生在课堂上的参与程度、实践操作能力及问题解决能力；2.结果评价：通过课后作业、阶段性测试和期末考试，检验学生的学习成果；3.反馈评价：收集学生及家长的意见和建议，不断优化教学方法和内容。
通过本教案的实施，学生将掌握SolidWorks的基本操作，具备一定的三维设计能力，为今后的学习和工作打下坚实的基础。

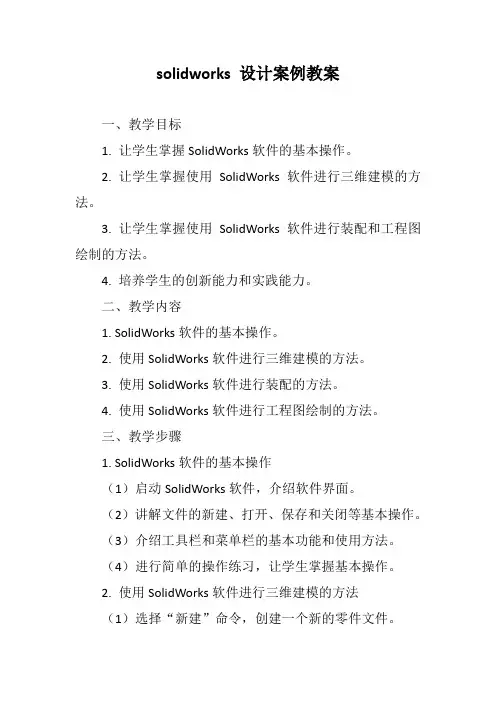

solidworks 设计案例教案
solidworks 设计案例教案一、教学目标1. 让学生掌握SolidWorks软件的基本操作。
2. 让学生掌握使用SolidWorks软件进行三维建模的方法。
3. 让学生掌握使用SolidWorks软件进行装配和工程图绘制的方法。
4. 培养学生的创新能力和实践能力。
二、教学内容1. SolidWorks软件的基本操作。
2. 使用SolidWorks软件进行三维建模的方法。
3. 使用SolidWorks软件进行装配的方法。
4. 使用SolidWorks软件进行工程图绘制的方法。
三、教学步骤1. SolidWorks软件的基本操作（1）启动SolidWorks软件，介绍软件界面。
（2）讲解文件的新建、打开、保存和关闭等基本操作。
（3）介绍工具栏和菜单栏的基本功能和使用方法。
（4）进行简单的操作练习，让学生掌握基本操作。
2. 使用SolidWorks软件进行三维建模的方法（1）选择“新建”命令，创建一个新的零件文件。
（2）选择“外形”命令，构建基准平面。
（3）选择一个平面作为零件的基准平面，并绘制零件的外形和内部结构。
（4）利用拉伸、旋转、扫描和放样等命令，完成零件的三维建模。
（5）进行简单的操作练习，让学生掌握三维建模的方法。
3. 使用SolidWorks软件进行装配的方法（1）选择“新建”命令，创建一个新的装配体文件。
（2）插入已经创建好的零件文件，进行装配。
（3）利用配合、移动和旋转等命令，完成装配体的调整和优化。
（4）进行简单的操作练习，让学生掌握装配的方法。
4. 使用SolidWorks软件进行工程图绘制的方法（1）选择“新建”命令，创建一个新的工程图文件。
（2）选择“三视图”命令，自动生成零件的三视图。
（3）利用标注、注释和修改等命令，完成工程图的绘制和编辑。
（4）进行简单的操作练习，让学生掌握工程图绘制的方法。
四、教学评估与反馈1. 在教学过程中，观察学生的操作情况，及时给予指导和帮助。
(完整版)solidworks教案
缩放视图
通过鼠标滚轮或工具栏上的缩 放工具进行视图缩放。
旋转视图
按住鼠标左键拖动或使用工具 栏上的旋转工具进行视图旋转。
视图样式
选择不同的视图样式，如线框、 隐藏线、着色等，以改变模型 的显示效果。
03
草图绘制与编辑
草图绘制工具介绍
直线工具
用于绘制直线段，可以通过输入坐标值或选择 两点来确定直线位置。
焊接结构分析
通过SolidWorks的有限元分析功能，可 以对焊接结构进行强度、刚度等性能的分 析和优化。
管道与布线设计功能介绍及应用
管道与布线设计功能概述
SolidWorks的管道与布线设计工具可 以帮助工程师高效地进行管道系统和 电气线路的设计。
管道与布线系统设计
通过SolidWorks的装配体设计功能， 可以构建复杂的管道系统和电气线路， 并实现自动路由和避障。
钣金零件建模
利用SolidWorks的钣金工 具，可以快速创建和编辑 钣金零件，包括添加折弯、 边角剪裁、冲压特征等。
钣金成型模拟
通过SolidWorks的成型模 拟功能，可以在设计阶段 预测钣金零件的成型效果， 减少实际生产中的试错成 本。
工程图与制造输出
SolidWorks可以自动生成 钣金零件的工程图，包括 折弯线、尺寸标注等，同 时支持输出到CAM软件进 行数控编程。
01 02
尺寸标注
SolidWorks提供了丰富的尺寸标注工具，包括线性标注、角度标注、 半径标注等。使用这些工具时，需要注意选择合适的标注类型和精度， 并确保标注的清晰易读。
文字注释
在工程图中添加文字注释可以帮助更好地表达设计意图和制造要求。可 以使用文本工具添加注释，并设置合适的字体、大小和位置。
solidworks设计案例教案
学员基础与预备知识
02
CHAPTER
SolidWorks软件基础
图形区域
显示三维模型和二维图纸的绘图区域，用户可以在此进行各种绘图和设计操作。
属性管理器
显示当前选中对象的相关属性，用户可以在此修改对象的参数和属性。
特征管理器
用于管理设计树中的特征和零部件，方便用户对设计进行修改和编辑。
菜单栏
包括文件、编辑、视图、插入、工具、窗口和帮助等菜单项，提供软件的各种功能操作。
工具栏
提供常用命令的快捷按钮，方便用户快速执行相关操作。
软件界面及功能区域介绍
选择对象
视图控制
快捷键操作
定制工具栏
基本操作与视图控制技巧
01
02
03
04
感谢您的观看。
渲染输出设置及优化建议
07
CHAPTER
总结回顾与拓展延伸
掌握SolidWorks软件界面及基本工具，了解3D建模概念。
3D建模基础
掌握从3D模型生成2D工程图的方法，学习标注尺寸和添加技术要求。
工程图绘制
学习绘制2D草图，掌握约束和尺寸标注技巧。
草图绘制
通过拉伸、旋转、扫描等特征工具创建3D模型。
通过本教案的学习，学员将能够独立完成复杂机械零件的设计和装配，提高工作效率和设计质量。
SolidWorks是一款广泛应用于机械设计的三维CAD软件，本教案旨在通过具体案例让学员掌握其使用技巧。
背景介绍
01
02
04Βιβλιοθήκη 教学目标与要求掌握SolidWorks软件的基本操作界面和工具使用方法。
学会利用草图绘制、特征建模、装配设计等功能完成机械零件设计。
solidwork课程设计
solidwork课程设计一、课程目标知识目标：1. 理解SolidWorks软件的基本功能与操作界面，掌握基本的二维绘图与三维建模方法。
2. 学习并掌握SolidWorks中零件、装配体和工程图的基本创建与编辑技巧。
3. 掌握SolidWorks软件在机械设计中的应用，能结合实际需求进行简单的机械结构设计。
技能目标：1. 能够运用SolidWorks软件独立完成基础零件的绘制，具备一定的三维建模能力。
2. 学会运用装配体功能，对机械部件进行组装和运动仿真。
3. 能够利用工程图功能，生成符合国家标准的机械图纸。
情感态度价值观目标：1. 培养学生对SolidWorks软件的兴趣，激发创新意识，提高实践能力。
2. 培养学生严谨、细致的工作态度，养成良好的设计习惯。
3. 增强团队协作意识，培养学生互相学习、共同进步的精神。
课程性质：本课程为高年级机械设计相关专业的实践课程，以软件操作为主，注重培养学生的实际应用能力。
学生特点：学生具备一定的计算机操作基础，对SolidWorks软件有一定了解，但实际操作能力较弱。
教学要求：结合学生特点，课程以案例教学为主，注重实践操作，让学生在“做中学”，提高学生的实际应用能力。
通过课程学习，使学生能够掌握SolidWorks软件的基本操作，具备简单的机械设计能力。
二、教学内容1. SolidWorks软件概述：介绍软件的发展历程、功能特点及在机械设计中的应用。
教学安排：1课时，引导学生了解SolidWorks软件，激发学习兴趣。
2. SolidWorks基本操作与界面认识：学习软件的启动、退出、界面布局及基本操作。
教学安排：2课时，让学生熟悉软件环境，为后续学习打下基础。
3. 二维绘图：学习绘制基本几何图形、标注尺寸、修改图形等。
教学安排：4课时，掌握二维绘图技能，为三维建模奠定基础。
4. 三维建模：学习基本的三维建模方法，如拉伸、旋转、扫描等。
教学安排：6课时，让学生掌握三维建模的基本技巧。
solidworks产品造型设计教案
SolidWorks产品造型设计教案第一章：SolidWorks软件介绍1.1 教学目标让学生了解SolidWorks软件的基本功能和应用领域。
让学生熟悉SolidWorks软件的用户界面和操作方式。
1.2 教学内容介绍SolidWorks软件的发展历程和特点。
讲解SolidWorks软件的主要功能和应用领域。
引导学生熟悉SolidWorks软件的用户界面和基本操作。
1.3 教学方法采用讲解和演示相结合的方式，让学生了解SolidWorks软件的基本功能和操作方式。
通过实例操作，让学生熟悉SolidWorks软件的用户界面和基本操作。
1.4 教学评估课后布置练习题，让学生巩固所学内容。
在下一节课开始时，检查学生的练习情况，对学生的学习进度进行评估。
第二章：二维草图绘制2.1 教学目标让学生掌握SolidWorks软件中二维草图的绘制方法。
让学生熟悉二维草图的各种约束和标注方法。
2.2 教学内容讲解SolidWorks软件中二维草图的绘制方法。
介绍二维草图的各种约束和标注方法。
引导学生通过实例操作，掌握二维草图的绘制和编辑技巧。
2.3 教学方法采用讲解和演示相结合的方式，让学生了解二维草图的绘制方法和约束标注。
通过实例操作，让学生熟悉二维草图的绘制和编辑技巧。
2.4 教学评估课后布置练习题，让学生巩固所学内容。
在下一节课开始时，检查学生的练习情况，对学生的学习进度进行评估。
第三章：三维建模基础3.1 教学目标让学生掌握SolidWorks软件中三维建模的基本方法。
让学生熟悉三维模型的各种操作和编辑技巧。
3.2 教学内容讲解SolidWorks软件中三维建模的基本方法。
介绍三维模型的各种操作和编辑技巧。
引导学生通过实例操作，掌握三维建模和编辑技巧。
3.3 教学方法采用讲解和演示相结合的方式，让学生了解三维建模的基本方法和操作技巧。
通过实例操作，让学生熟悉三维建模和编辑技巧。
3.4 教学评估课后布置练习题，让学生巩固所学内容。
2024年SolidWorks三维设计及应用教案
07
实际案例剖析与操作实践
2024/2/29
27
案例一：复杂机械零件设计过程展示
01
设计目标：展示如何使用SolidWorks进行复杂机械零件 的设计，包括零件建模、装配和工程图生成等步骤。
04
使用SolidWorks的装配功能，将设计好的零件进行装配 ，形成完整的机械结构；
02
设计步骤
05
生成工程图，包括零件的三视图、尺寸标注、技术要求等 。
03
建立零件的三维模型，包括基本形状、特征、倒角、圆角 等；
2024/2/29
06
案例分析：通过本案例的学习，学生可以掌握 SolidWorks在复杂机械零件设计方面的应用技巧，提高 设计效率和质量。
28
案例二：电子产品外壳结构设计案例分享
设计目标：分享如何使用SolidWorks进行电子产品外 壳结构设计的经验，包括曲面建模、钣金设计、渲染等 步骤。
强模型的渲染效果。
17
动画效果制作与
2024/2/29
动画时间线编辑
在SolidWorks动画时间线上添加关键帧，设置模型的位置、旋 转和缩放等动画参数。
相机路径设置
创建相机路径以模拟观察者的视角变化，增强动画的视觉效果。
动画输出
将制作好的动画导出为视频文件或图像序列，以便在不同平台上 展示和分享。
根据需要调整视图的显示 状态、位置和比例，以便 更好地表达设计意图。
12
尺寸标注与公差配合
尺寸标注
在工程图中添加尺寸标注，包括 线性尺寸、角度尺寸和半径/直径 尺寸等，确保尺寸准确、清晰。
2024/2/29
公差配合
根据设计要求，为关键尺寸添加公 差，明确制造和装配的精度要求。
