CGM无收缩灌浆料施工工法 (2)
CGM无收缩灌浆料施工工法一、前言CGM无收缩灌浆料施工工法是一种先进、可靠、高效的建筑施工工艺。
该工法主要利用CGM无收缩灌浆料的优异性能，通过灌注施工工艺，将灌浆料填充到施工部位，达到固定、加固和密实的效果。
相比传统施工工法，CGM无收缩灌浆料施工工法具有施工周期短、施工成本低、施工质量高等优势。
下面将详细介绍该工法的特点、适应范围、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析。
二、工法特点1. CGM无收缩灌浆料的性能优异，密实度高，抗拉强度和抗压强度均高于传统的普通混凝土，抗渗性和耐久性也更好。
2. CGM无收缩灌浆料施工工艺简单，施工周期短，节约劳动力和时间成本，且易于控制。
3. CGM无收缩灌浆料施工适应性广，可应用于不同的建筑部位和工程类型，包括建筑结构加固、地基处理、地下工程、电缆隧道、海洋工程等建筑工程领域。
4. CGM无收缩灌浆料的温度适应范围广，可以施工在低温和高温环境下。
三、适应范围CGM无收缩灌浆料主要适用于以下领域：1. 建筑结构加固，包括基础加固、墙体加固、梁柱加固、楼板加固等。
2. 地基处理，包括浅基础的优化处理、深基础的加固补强等。
3. 地下工程，包括地下室、地道、隧道、地下管道等。
4.电缆隧道，包括光缆隧道、电力隧道、地铁隧道等。
5.海洋工程，包括码头、船坞、海上平台等。
四、工艺原理CGM无收缩灌浆料施工工艺的实现，需要根据具体实际情况，采取相应的技术措施。
主要包括三个方面，如下：1. 基础处理：根据实际需求，对处理的区域进行清理、打磨、洗刷，确保处理表面光洁、无尘、无杂质。
2. 浆料调配：按照预定比例将干底浆、水泥和注浆剂等材料添加到搅拌桶中，充分搅拌成糊状的灌浆料。
3. 施工过程：将灌浆料通过管道灌注到处理区域内，同时进行震动和振捣等措施，使灌浆料充分贴合，消除气泡，另外注意施工速度不宜过快。
五、施工工艺1. 基础处理：清洁、打磨、洗刷基础表面，确保基础表面无尘无杂质。

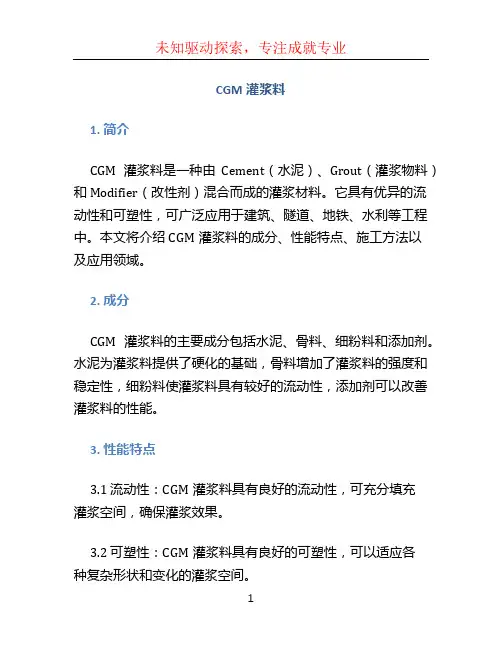

cgm灌浆料
CGM灌浆料1. 简介CGM灌浆料是一种由Cement（水泥）、Grout（灌浆物料）和Modifier（改性剂）混合而成的灌浆材料。
它具有优异的流动性和可塑性，可广泛应用于建筑、隧道、地铁、水利等工程中。
本文将介绍CGM灌浆料的成分、性能特点、施工方法以及应用领域。
2. 成分CGM灌浆料的主要成分包括水泥、骨料、细粉料和添加剂。
水泥为灌浆料提供了硬化的基础，骨料增加了灌浆料的强度和稳定性，细粉料使灌浆料具有较好的流动性，添加剂可以改善灌浆料的性能。
3. 性能特点3.1 流动性：CGM灌浆料具有良好的流动性，可充分填充灌浆空间，确保灌浆效果。
3.2 可塑性：CGM灌浆料具有良好的可塑性，可以适应各种复杂形状和变化的灌浆空间。
3.3 强度：CGM灌浆料具有较高的强度，可以增加结构的稳定性和承载能力。
3.4 耐久性：CGM灌浆料具有良好的耐久性，能够抵抗潮湿、腐蚀和温度变化等恶劣环境的侵蚀。
3.5 施工性：CGM灌浆料具有良好的施工性能，易于搅拌、浇注和养护。
4. 施工方法4.1 准备工作：清理灌浆空间，保证表面干燥、无积水和杂物。
4.2 配置灌浆料：按照规定比例将水泥、骨料、细粉料和添加剂混合均匀。
4.3 搅拌灌浆料：使用搅拌机充分搅拌灌浆料，确保各成分完全混合。
4.4 浇注灌浆料：将搅拌好的灌浆料用泵送至灌浆空间，注意控制浇筑速度和压力。
4.5 养护灌浆料：灌浆料完成浇注后，及时进行养护，以保证灌浆料的反应和硬化过程。
5. 应用领域CGM灌浆料广泛应用于以下领域：5.1 建筑：用于填充墙体、地板、天花板等各种构件的空隙，增加结构的强度和稳定性。
5.2 隧道：用于灌浆隧道衬砌，填充隧道壁与土层之间的空隙，增加隧道的密封性和稳定性。
5.3 地铁：用于修补和加固地铁墙体和地面结构，防止地铁泄漏和塌方。
5.4 水利：用于修复水利设施的裂缝和漏水问题，提高水利工程的安全性和可靠性。
6. 结论综上所述，CGM灌浆料是一种多功能的灌浆材料，具有优异的流动性、可塑性、强度和耐久性。
cgm无收缩灌浆料施工工艺
cgm无收缩灌浆料施工工艺CGM灌浆材料是一种水泥基灌浆材料，由高强度材料作为骨料，水泥作为粘合剂，并辅以高流动性，微膨胀，抗偏析和其他物质。
可以在施工现场添加一定量的水并均匀混合后使用。
CGM灌浆材料具有自流性好，硬化快，早期强度高，强度高，无收缩，微膨胀的特点。
无毒，无害，不老化，对水质及周围环境无污染，自密性好，防锈等特点。
在结构上，具有质量可靠，成本降低，施工周期短，使用方便的优点。
从根本上改变设备底座的力量，使其可以均匀地承受设备的全部负荷，从而满足各种机电设备（重型设备高精度磨床）的安装要求。
它是无垫安装时代的理想灌浆材料。
同德CGM灌浆材料主要用于：地脚螺栓锚固，简易机场维修，核电设备固定，路桥工程加固，机座，钢结构及地基开口，设备基础二次灌浆，埋地钢筋，混凝土结构的加固和改造，旧混凝土结构的裂缝处理，机电设备的安装，轨道和钢结构的安装，静态桩工程中的桩密封，墙体结构的加厚和漏水的修复，各种基础的沉降从事灌浆和各种紧急维修项目。
施工过程：1.基本治疗清洁设备基础的表面应无碎屑，浮渣，灰尘，油和脱模剂。
注浆前24h,设备基础表面应充分润湿。
灌浆前Ih,应吸收积水。
2 .确定灌浆方法根据设备框架的实际情况，选择相应的灌浆方法。
您可以使用〃自重灌浆〃，〃高位漏斗灌浆〃或〃压力灌浆〃进行灌浆，以确保泥浆可以完全填满各个角落。
3 .支持根据确定的灌浆方法和灌浆施工图支持模板。
模板的定位高度至少应比设备底座的上表面高50mm o模板必须紧紧支撑，以防松动和漏浆。
4 ,灌浆混合加水并根据灌浆重量的12%-14%进行搅拌。
水温应为5-40o C o机械搅拌时间一般为1・2分钟；当使用手动搅拌时，建议添加水量的2/3并搅拌2分钟，然后添加剩余的水量并继续搅拌直至均匀。
5,灌浆(1)。
泥浆应从一侧倒入，直到另一侧溢出为止，以利于设备底座和混凝土基础之间的空气排出，以使灌浆充分，并且不允许在四个侧面进行灌浆。
CGM强无收缩灌浆料施工方法
CGM强无收缩灌浆料施工方法
1.准备工作：首先，需要对待施工的结构进行检查和评估，确保结构的完整性和稳定性。
然后，清理和修补结构上的裂缝、破损和松动部位，确保表面光洁、无尘、无油等。
2.灌浆料配制：按照CGM强无收缩灌浆料的配比要求，将灌浆料的粉末和液体按照一定比例混合，搅拌均匀成糊状。
3.预备设备：准备好施工所需的设备和工具，如灌浆泵、搅拌机、灌浆管等。
确保设备的干净和使用状态良好。
4.灌浆施工：使用灌浆泵将预制好的CGM强无收缩灌浆料从一侧或多侧注入待灌浆的结构孔洞或裂缝中，确保灌浆料充盈整个空间且无气泡。
灌浆过程中，应根据需要控制流量和压力，以确保灌浆料的充实度和均匀性。
5.养护：灌浆完成后，对施工部位进行养护。
通常在施工后，对灌浆料进行湿润养护，以防止过快的脱水和收缩。
根据CGM强无收缩灌浆料的要求，养护时间一般为24小时以上，具体时间根据气温和湿度等条件而定。
总之，在进行CGM强无收缩灌浆料的施工时，需要充分了解材料的特性和施工要求。
合理的施工方法和严格的质量控制是确保施工质量和效果的关键。
此外，施工过程中还需要注意安全和卫生，以确保施工人员和环境的安全。
CGM灌浆料使用说明
CGM高强无收缩灌浆料CGM高强无收缩灌浆料是一种水泥基自流型微膨胀干粉砂浆，具有早强、高强、自流动和微膨胀等特性，适用于设备基础的二次灌浆、混凝土结构的加固改造、钢筋和地脚螺栓的锚固等工程。
产品特点1.早强、高强：1-3天抗压强度可达30-50Mpa以上，灌浆后24小时即可紧固螺栓、开机试车。
28天强度最高可达60Mpa以上。
2.具有高自流性：现场加水搅拌即可使用，不需振捣便可填充全部间隙。
3.微膨胀性：灌浆后无收缩，保证设备、螺栓与基础之间紧密接触。
4.冬季施工性：最低允许在-10℃气温下进行室外施工。
5.耐久性：本品属无机胶结材料，使用寿命大于基础混凝土使用寿命，经200万次疲劳试验，50次冻融循环实验，强度无明显变化。
6、抗油渗、耐高温冲击：在机油中浸泡30天后强度比浸油前提高10%以上，栽筋后允许对钢筋进行火焰切割和焊接作业。
各种试模尺寸间强度换算关系一、基础处理基础表面应进行凿毛处理。
清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物，灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。
二、支模1、按灌浆施工图支设模板。
模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。
2、模板与设备底坐四周的水平距离应控制在100mm左右，以利于灌浆施工。
3、模板顶部标高应高出设备底坐上表面50mm。
4、灌浆中如出现跑浆现象，应及时处理。
三、灌浆料配制1、一般地，按通用加固型13-14%的标准加水搅拌，豆石加固型按9-10%，超细型加水13-14%的标准加水搅拌。
2、高强无收缩灌浆料的拌和可以采用机械或人工搅拌。
建议采用强制式搅拌机机械搅拌，可保证搅拌充分均匀，搅拌时间3-5分钟。
人工搅拌时间在5分钟以内完成。
搅拌完的灌浆料，随停放时间表增长，其流动性降低，应在40分钟内用完。
严禁在高强无收缩灌浆料中掺入任何外加剂。
四、灌浆施工方法1、较长设备或轨道基础，应采用分段施工。
CGM灌浆料技术交底001
技术交底记录表 C2--1编号01—C2--001工程名称北京市海淀区玉渊潭乡F1/F2 住所公交底日期2013-11--25建用地工程施工单位中煤建设企业工程有限企业分项工程名CGM 灌浆料称交底概要CGM 灌浆料的施工工艺交底内容：1、作业条件：1.1 基层表面清理、凿毛原混凝土表面须洁净并剔凿 ,密实 ,无油污 ,无白霜和任何不利于粘接的颗粒 ,金属 (铁和钢材 )表面须无碎屑 ,铁锈和油污。
如遇吸水性表层 ,须让其吸水至饱和。
1.2 轴线及框架边线已经测设完成。
2、资料准备： C40CGM灌浆料，水桶、搅拌器将适当水加入到预拌好的粉状产品中以达到所需要的稠度,往常每袋 25 公斤加水 4.0 至 4. 5升 ,用慢速电动搅拌器 (速度不超出 500 转 / 分)搅拌至平均。
3、施工工艺：3.1 清理基层：3.1.1 把顶板表面的杂物清理洁净，用海绵将坑的水清理洁净。
3.1.2 支设模板，模板的几何尺寸为：840×840mm3.1.3 模板空隙处进行封严，缝闭采纳发泡胶。
、CGM 灌浆料搅拌：将适当水加入到预拌好的粉状产品中以达到所需要的稠度,往常每袋25 公斤加水 4.0 至 4. 5 升,用慢速电动搅拌器 (速度不超出 500 转/ 分 )搅拌至平均。
审查人交底人接受交底人本表由施工单位填写技术交底记录表 C2--1编号01—C2--001工程名称北京市海淀区玉渊潭乡F1/F2 住所公2013-11--25建用地工程交底日期施工单位分项工程名CGM 灌浆料中煤建设企业工程有限企业称交底概要CGM 灌浆料的施工工艺交底内容：3.3 浇筑灌浆料：立刻将搅拌好的灌浆料灌入钢框架柱底埋板,保证引入时气体能自由逸出。
3.4 灌浆料是以高强度资料作为骨料，以水泥作为联合剂，辅以高流态、微膨胀、防离析等物质配制而成。
它在施工现场加人必定量的水，搅拌平均后即可使用。
3.5 用途：在本工地用于钢柱下埋板基础工程3.5.1 早强高强浇后1-3天强度高达30Mpa以上，缩散工期。
呼和浩特某酒店cgm灌浆料施工技术交底
表C2-1
编号
工程名称
交底日期
施工单位
分项工程名称
交底提要
CGM灌浆料施工技术交底
交底内容：
一、施工部位
本工程的CGM灌浆料主要包括以下几个部分：
游泳池钢管柱柱底灌浆
裙房钢柱柱底及埋件灌浆
精品店钢柱柱底灌浆
客房楼、办公楼楼顶钢结构钢柱柱底灌浆
二、施工准备
1．技术准备
技术人员首先熟悉施工图纸，了解施工部位，提出工艺难点、控制重点，是否需要更改工艺，而后将审核图纸遇到的问题及时记录，与设计人员沟通，寻求解决措施。
技术部门审核图纸后，尽快完成材料采购方案和材料使用计划，报送物资部和工程部。
技术部门审核图纸，并与设计人沟通解决问题后，制定主要工序的施工方案，确定施工工艺流程。
2．物资机具准备
由物资部负责，按照技术部门提供的“材料定额表”先行组织当务主要施工材料的采购、进场、存放。
材料进场后，物资部向技术部门提供各项材料的出厂质量证明文件。
≥15247
（9）如有要剔除部分，可在灌浆完毕2～4h 左右即灌浆层硬化前，用抹刀或铁铲等工具轻轻铲除。脱模前避免未结硬的灌浆层受到振动影响。
四、质量要求
1.CGM高强无收缩灌浆料的验收以试验室检验为标准，每批产品应有合格证和检验报告，检验项目应包括流动度、竖向膨胀率、抗压强度、试验方法按厂家规定标准执行。
2．严格按产品使用说明书使用，计量要准确，搅拌要均匀，配好后应在规定的时间内用完。严禁掺加任何外加剂、外掺料等混合使用。
3．确保养护质量，保证养护天数，冬季施工应采取必要的保温措施。
4．原材料存放应采取防雨防潮防晒措施，冬季应存放在暖棚中。禁止使用过期和受潮的产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“CGM”灌浆方法
一、灌浆准备工作
1、基础表面应基本平整。
基础上表面与设备基础底座下表面之间的最小距离以5～10 cm为宜。
2、基础上表面与设备底座之间的最小距离5 cm左右时，宜采用CGM砂浆灌浆；最小距离5 cm 以上时，宜采用CGM混凝土灌浆。
3、模板与模板间的接缝、模板与基础表面的接缝用水泥净浆、粘胶带等勾缝、粘贴严密，达到全体模板不漏水的程度。
4、模板与设备基础底座四周的水平距离应大于20 cm。
最少应有设备的一侧与模板的水平距离大于20 cm。
以便在灌浆过程中插入竹条或钢带拉动导流。
5、模板顶标高应高出设备底座下表面5 cm左右。
6、在灌浆一侧重音部位必须做灌浆用的斜溜槽。
溜槽上口高度自基础算起大于50cm。
上口尺寸最小为40×40 cm。
溜槽必须坚固稳定。
7、基础表面和设备底座下表面不可有油污、泥土等附着物。
基础表面先用压缩空气吹洗一遍，然后用压力水或喷枪水冲一遍。
基础表面不可存留石块、混凝土碎渣、刨花、棉丝等杂物。
8、在灌浆前6～12小时，洒水将基础表面充分、全面湿润。
灌浆前1小时，用压缩空气吹净浮水，也可用棉布、棉丝、海棉等物把水擦、吸干净。
要特别注意坑凹、拐角、地脚螺栓等处不可有积水。
9、灌浆大致有三种方法，应分别准备相应的设备和工具。
一、溜槽灌浆：用容积为10公升左右的水桶运送灌浆料，经溜槽灌入模内。
应准备10～20个水桶，保证连续灌浆；二、高位漏斗灌浆：漏斗顶面高度应在2m以上。
上口直径40 cm左右，下口直径9 cm左右。
漏斗高50 cm左右。
下口能接上外径为10 cm左右的橡胶管。
橡胶管长度，根据实际需要确定。
漏斗和橡胶管除当时使用的数量外，必须有一套备用品。
三、压浆泵灌浆：主要有压浆泵和足够长度的外径为10 cm左右的橡胶管。
除使用的泵和橡胶管之外，应有备用泵和橡胶管。
10、在灌浆过程中会出现跑浆等情况，必须及时处理。
因此，在灌浆过程中配备两名以上的木工护模。
对出现的问题及时处理。
二、CGM灌浆料的搅拌
1、CGM、水、石子以重量计算。
全部材料经称量后搅拌。
称量误差小于1%。
2、配料CGM混凝土用的石子、砂卵石、碎石。
无论何种石子必须经水冲洗，含泥量为零。
必须用经晒（烘）干、含水率为零的干石子。
为使用方便起见，洗后晒（烘）干的石子每25Kg装一袋备用。
3、应采用强制式混凝土搅拌机搅拌CGM砂浆或CGM混凝土。
应保证连续供料。
4、搅拌CGM砂浆时，先将CGM投入搅拌机内，开动搅拌机，然后加入规定的水量，最少搅拌3分钟。
5、搅拌CGM混凝土时，先将石子投入搅拌机内，然后投入CGM，搅拌1分钟后，加入规定的水量。
从加水完毕算起，最少搅拌3分钟。
6、搅拌CGM砂浆时，参考料水比为CGM：水=1：（0.12～0.13），控制跳桌流动度在240mm～270mm 范围内（跳桌流动度系不振动自流情况下的流动度）。
搅拌CGM混凝土时，其参考料水比为CGM：石子：水=1：0.5：（0.13～0.14），控制塌落度在240mm～270mm范围内。
施工中每半小时测定一次流动度或塌落度。
灌浆时间不足1小时的情况下，灌浆施工中间测定一次流动度或塌落度。
7、搅拌机应设置在距使用点最近的地方。
运送灌浆料方便，有利于保证连续灌浆。
8、不可在CGM灌浆料中掺加任何其他外加挤和外掺料，以免影响使用效果。
9、CGM砂浆和CGM混凝土的加水搅拌后1小时内必须浇筑完。
为保证灌浆顺利，出罐后的CGM 砂浆或CGM混凝土应立即进行灌浆。
其停放时间最好不太长。
三、灌浆施工
1、在模板支设完毕，而且基础表面充分，全面湿润之后，经检查全体模板不漏浆时开始灌浆。
2、为防止在灌浆过程中窝住空气而产生空洞，一、应当从一侧灌浆，不允许从二侧、三侧、四侧同时灌浆；二、一旦开始灌浆必须连续进行，不能中断；三、要求设备底座比较大的设备，应在位置合理、大小适当的部位开设排气孔。
排气孔的最小直径应在10cm左右。
3、采用高位漏斗或砂浆泵时，可以从设备底座中央开始灌浆。
但应注意灌浆后胶管不易拔出。
另外还应注意防止拔管后留下空孔。
4、不可使用振动器振动。
如果用振动器振动一是灌浆层上表面会产生气泡，二是粒径大的骨料下沉、料浆上浮，影响灌浆层与设备底座的粘接。
可用竹条或带钢拉动倒流。
拉动次数不宜过多。
5、灌浆层厚度超过15cm时，最好分两次灌浆，最后一次的灌浆层厚度不应小于10cm。
6、在灌浆层厚度超过15cm且不能分两次灌浆时，在灌浆过程中应注意灌浆层上表面是否有泌水。
如有少量泌水，应用较干的CGM砂浆或CGM混凝土将泌水吸入拌合物中。
如形成泌水层，将影响灌浆层与设备底座的表面粘接状态。
7、灌浆层上表面达到设备底座下表面5cm以上时，停止灌浆。
如果实际工程不需要保留5cm高的灌浆时，可在灌浆完毕4小时、硬化前用抹刀或刮刀等工具轻轻铲除。
8、设备底座四周的灌浆层外露部分的表面处理有二种方法。
一、在灌浆完毕4小时左右硬化前用抹刀或刮刀等工具轻轻铲除外露部分。
铲除后立即覆盖湿草袋进行养护24小时。
二、在抹面时撒一层钢纤维，也可起到防止裂缝的作用。
抹面后覆盖湿草袋浇水养护。
9、对同一批灌浆的设备留置四组试块，其中两组标准养护；两组现场同条件养护。
CGM砂浆试块尺寸为4×4×16cm，CGM混凝土试块尺寸为10×10×10cm。
抗压强度结果不乘系数。
10、灌浆后24小时内，灌浆层不可受到振动。
11、当气温将至+5℃，应按冬季施工采取措施方可使用。
四、使用范围
CGM主要用于地脚螺栓灌浆、垫板座浆、建筑物构件（梁、板、柱、基础）加固等施工困难的部位。
五、主要特点
CGM和易性好、流动性大、强度高、施工方便，节省时间等优点。
