吹灰器运行维护及故障处理
吹灰器常见故障
一、长吹灰器调试及运行中常见故障1.吹灰器托架(部分)不在外管轴向中性(偏差量大)，在调试过程中须将外管托架移动调整位置，使其调整到外管轴向中性。
2.长吹灰器调试及运行中，会出现部分有较严重的振动长吹前部托轮的螺旋角发生偏移，造成前部托轮的不同步。
在调试中须进行前部托轮螺旋角的调整。
3.电缆损坏（拖链槽很容易把电缆割破）拖链槽在运输和安装中很容易损坏,由于吹灰枪管是变轨运行,当电机和齿轮箱运行到最低点时 (如图),拖链槽很容易把电缆割破,在调试前须进行预检查拖链槽是否有变形,以防类似问题出现。
4.调整内外管托架组件的位置在调试前须对长吹灰器的每台内外管托架组件的位置编号进行核对确认，调试过程中须对内外管托架进行调整，否则将内外管托架组件，这是较常见的故障。
在运行维护中须经常检查(驱动销与拨叉位置)出现异常及时调整。
5.链条涨紧机构与限位开关的部件缺损长伸缩吹灰器的链条涨紧机构其中尼龙滚轮的卡簧，和限位开关的拨杆在运输和安装中很容易掉落，在调试过程与投用中须检查，以免造成吹灰器零部件缺损。
二、 Jetblower吹灰器的常见故障1.密封风机烧毁；2.传动机构的涨紧轮内的轴承、链条损坏；3.主阀卡涩及内漏；高压水胶管损坏。
对Jetblower吹灰器维护和保养措施：GGH吹灰器调试完毕，对吹灰器暂时不投运或很少投运的现场，在吹灰器投用前，必须对吹灰装置行走箱的轨道要用压缩空气进行吹扫；对吹灰装置大梁内的传动链条，在规定间隔(大约2个月)内进行清理和润滑，在整个链条上都加上较厚的油脂，保护链条;同时对链轮和链条的传动情况进行检查,否则将直接导致进枪出现卡涩与涨紧轮内的轴承损坏。
针对吹灰器不投运或很少投运的现场：须至少每二周内将吹灰器投运（或手操）一次以确保运动零件，特别是对吹灰器行走机构的部件及密封风机要进行有效的防锈蚀的措施，以防设备受损及二次污染（烟气挡板门的密封系统；吹灰系统的密封风机能正常投用）。
声波吹灰器的检查及故障处理
声波吹灰器的检查及故障处理1. 简介声波吹灰器是一种利用声波振动产生的冲击波清除过滤器或管道中积聚的灰尘和颗粒物的设备。
它通常由发生器、传感器和控制系统组成。
在使用过程中，可能会遇到一些故障，需要进行检查和处理。
本文将详细介绍声波吹灰器的检查方法和常见故障处理步骤，以帮助用户解决问题并保持设备正常运行。
2. 声波吹灰器的检查方法2.1 外观检查首先，对声波吹灰器进行外观检查，确保设备没有明显的损坏或松动。
检查以下部分：•发生器：检查电源线是否完好无损，连接是否稳固。
•传感器：检查传感器是否正确安装，并确保连接牢固。
•控制系统：检查控制系统面板上的指示灯是否正常工作。
2.2 电气连接检查接下来，对声波吹灰器的电气连接进行检查：•检查电源线是否插好，并且没有断裂或磨损。
•检查传感器和发生器之间的连接是否稳固。
•检查控制系统的电源线是否连接正常。
2.3 功能测试进行功能测试，确保声波吹灰器可以正常工作：•打开控制系统，调节声波吹灰器的频率和振幅。
•观察传感器是否能够检测到需要清除的过滤器或管道，并发送信号给发生器。
•检查发生器是否产生足够强度的声波冲击波。
3. 常见故障处理步骤3.1 声波吹灰效果不佳如果声波吹灰器的清洁效果不佳，可能是以下原因导致：3.1.1 过滤器或管道堵塞解决方法：1.关闭声波吹灰器，断开电源。
2.手动清理过滤器或管道中的堵塞物。
3.清理完毕后，重新启动声波吹灰器，并进行功能测试。
3.1.2 频率和振幅设置不当解决方法：1.调整控制系统中的频率和振幅设置，确保适合当前清洁任务需求。
2.重新启动声波吹灰器，并进行功能测试。
3.2 声波吹灰器无法启动如果声波吹灰器无法启动，可能是以下原因导致：3.2.1 电源故障解决方法：1.检查电源线是否插好，并确保电源供应正常。
2.检查控制系统的电源线是否连接正常。
3.如果仍然无法启动，更换电源线或联系售后服务。
3.2.2 发生器故障解决方法：1.检查发生器的指示灯是否正常工作。
吹灰器常见故障及处理方法
重新校正，烧损者更换
行走小车左右导轮间隙过大
检修
半伸縮式吹灰管未焊直
重新焊接
半伸縮式吹灰器炉内支吊安装不合理
重新安装
退不回
行程开关失效
检修，更换
吹灰管严重变形，前托轮锈住
烧损者更换，托轮要经常维护，保证润滑
FH/E型吹灰器牵引链条过载断裂
用手拉葫芦拉行走小车，强行退回
故障表现
故障原因
故障处理方法
链条
伸长
超载
更换链条，检修引起超载的故障点
链片磨损变薄
多灰，生锈
更换链条，并加强防水，清灰，润滑
接头脱开
严重过载，吹灰管卡住，动作时间超过规定值
更换或部分更换，并查明过载原因
吹灰器
蒸气阀
关不严
由于吹灰管道没有进行严格冲管，导致密封面损伤，密封面上有异物
注意吹灰系统冲管时，隔绝阀门，并进行间隙式多次冲管，直至管道冲洗干净为止。对损坏的密封面要进行研磨修复
故障表现
故障原因
故障处理方法
Байду номын сангаас开阀机构
开阀位置不符要求
开阀撞销安装位置不对
调整开阀撞销安装位置
撞销未进撞叉
开阀杠杆外翘
矫正并加固
齿轮箱
漏油
接合面，轴承盖，出轴油封，放油孔的密封不良，
改进，密封面涂密封胶，
盲孔钻穿
用密封胶堵塞穿孔
电机烧毁
过载
检查,去除过载原因
进水，进油
接合面改进密封,降低油位
缺相
检查接线
锈蚀，不能动作
多由腐蚀性烟气倒灌所致
通强制冷却风，风压大于炉内气压1KPa
吹灰器常见故障与处理方法
介质过热度不够
调换汽源
吹扫压力过高
降低吹扫压力
烟气中带磨粒过多
调整吹扫频度，或吹扫压力
蒸气阀停用时关不严
检修阀门
2002年5月21日第二稿
检查事故原因，更换烧损喷嘴头
喷嘴孔口增大
正常磨损，从流量仪表反映出
流量增大
更换，建议定期对喷嘴进行测量
内管
填料函处泄漏
表面擦伤，园度精度不高，硬
粒损伤表面
直线划痕轻者用油石修磨，擦痕严重则更换
填料压盖内孔磨损，填料质量
不佳
更换
头部和内壁腐蚀
烟气倒回腐蚀，冷凝水腐蚀
强制通风克服炉内正压，吹灰器大梁保持前倾坡
继电器失效
允许工作电流过小，零件质量
不佳，触头烧损
更换型号
进水，沾灰，影响动作
改进密封或更换型号
安装位置温度过高
增加隔热装置
时间继电器设定值偏移
校正或更换型号
导线发热
截面选用过小
更换较大截面优质导线
导线磨损
进入箱体等处无护圈，移动或
振动导致磨损
电气箱开孔处加护圈，活动处加国定保护装置
护套管进水
护套管及接头不严密
大
吹灰管直线性校正不佳，定向
弯曲，挠度过大
重新校正，烧损者更换
行走小车左右导轮间隙过大
检修
半伸縮式吹灰管未焊直
重新焊接
半伸縮式吹灰器炉内支吊安装
不合理
重新安装
退不回
行程开关失效
检修，更换
吹灰管严重变形，前托轮锈住
烧损者更换，托轮要经常维护，保证润滑
FH/E型吹灰器牵引链条过载 断裂
用手拉葫芦拉行走小车，强行退回
长伸缩式吹灰器运行故障分析及解决措施
168研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2020.05 (下)1 长伸缩式吹灰器设备简介公司锅炉长伸缩式吹灰器采用湖北戴蒙德IK-525DM3型吹灰器，是以蒸汽作为吹灰介质，吹扫锅炉受热面上的积灰和结渣的吹灰器。
主要用于清除过热器、再热器和省煤器等部位的结灰，也可用来清除锅炉受热面的结灰。
2 长伸缩式吹灰器故障问题现状调查吹灰器由于故障无法投入，将导致相对应区域受热面的结渣和积灰增加，排烟温度不断增高，影响锅炉效率，严重时，甚至可能出现爆管，特对此问题2019年9月10日～2020年1月15日，对“吹灰器漏汽”“吹灰器卡涩”“吹灰器更换枪管”3个吹灰器常见故障进行查阅BFS++系统进行调查分析，调查表如表1。
表1 锅炉长伸缩式吹灰器故障率调查表序号故障名称名称吹灰器使用天数故障停用天数故障率/%1吹灰器漏汽18320112吹灰器卡涩18318103吹灰器更换枪管183169合计5495410%根据业界资料显示，其他电厂项目中存在锅炉长伸缩式吹灰器故障率为4.6%，其成功经验可以相应借鉴和参考，通过分析改进，将锅炉长伸缩式吹灰器故障率控制在5%以内是完全可行的。
3 长伸缩式吹灰器故障原因分析（1）枪管内部积水。
通过对吹灰器进枪过程的调查、分析，发现由于蒸汽冲刷、疏水不畅（疏水时间不长伸缩式吹灰器运行故障分析及解决措施刘秀峰（国家能源集团福建鸿山公司，福建 石狮 362700）摘 要：蒸汽吹灰系统是维护锅炉正常运行的主要辅助系统，本文介绍了长伸缩蒸汽吹灰器的工作原理，阐述了长伸缩式蒸汽吹灰器在百万机组运行过程中存在的问题，并分析了其产生的原因，提出解决措施，以保障锅炉的热效率和安全运行。
关键词：锅炉；长伸缩氏吹灰器；设备维护中图分类号：TK227 文献标识码：A 文章编号：1671-0711（2020）05（下）-0168-02够），导致枪管内部积水。

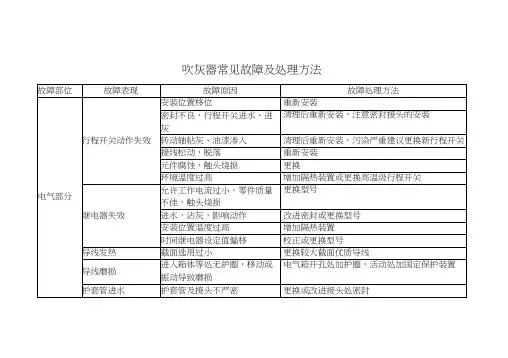

吹灰器常见故障及处理方法
吹灰器常见故障及处理方法
故障部位
故障表现
行程开关动作失效 电气局部
继电器失效 导线发热
故障原因
故障处理方法
安装位置移位
重新安装
密封不良，行程开关进水、进 清理后重新安装，注意密封接头的安装
灰
转动轴粘灰、油漆渗入
清理后重新安装，污染严重建议更换新行程开关
接线松动，脱落
重新安装
元件腐蚀，触头烧损
更换
环境温度过高
裂
1. 查明过载原因，恢复热继电器，操作吹灰器退
电动机过载
回
2. 用手柄将吹灰器摇回停用位置。
管壁减薄
外腐蚀，蒸气冲刷
一般减薄达原壁厚 25％应更换
焊缝及热影响应力 反复疲劳
明确限用时限，更换新管
裂纹
故障部位
故障表现
故障原因
故障处理方法
由于行程开关动作不正确或电 检查事故原因，更换烧损喷嘴头
喷嘴头烧损
动机过载，导致，从流量仪表反映出 更换，建议定期对喷嘴进展测量 流量增大
管 填料函处泄漏
外表擦伤，园度精度不高，硬 直线划痕轻者用油石修磨，擦痕严重则更换 粒损伤外表
.
z.
振动导致磨损
护套管及接头不严密
更换或改良接头处密封
防水、防灰设计或制造不良， 开疏水孔，改良密封，加强日常检查、清理
无疏水孔，密封嵌条不佳
故障部位
故障表现
故障原因
故障处理方法
冷却流量不够，材料耐热性不 增大介质压力或增加冷却措施，提高材质，改良
长吹灰管挠度过大
够，无校正装置，
设计，调整校正装置，
吹灰管直线性校正不佳，定向 重新校正，烧损者更换
吹灰器常见故障及处理方法
吹灰器常见故障及处理方法吹灰器是一种常用于工业锅炉、除尘器等设备中的设备，用于清除设备中的粉尘和灰渣，维持设备的正常运行。
然而，在长期使用过程中，吹灰器常常会遇到一些故障。
本文将介绍吹灰器常见的故障及处理方法。
一、吹灰器清灰效果不佳清灰效果不佳是吹灰器常见的故障之一、通常，这种情况可能是由以下几个原因导致的：1.吹灰器喷嘴堵塞。
喷嘴堵塞会导致清灰气流不畅，影响清灰效果。
此时，需要清理或更换喷嘴。
2.吹灰器气压不稳定。
如果吹灰气压不稳定，可能会导致吹灰器清灰效果不佳。
需要检查吹灰器气路系统，修复气压不稳定的问题。
3.清灰时间设置不当。
清灰时间过短或过长，都会影响清灰效果。
需要根据设备运行情况和粉尘状况合理设置清灰时间。
二、吹灰器结构磨损吹灰器结构磨损是吹灰器常见的故障之一、长期使用会导致吹灰器结构磨损，影响吹灰效果和设备的运行。
常见的磨损问题包括：1.吹灰器喷嘴磨损。
喷嘴在长时间高速气流的冲击下，容易磨损。
磨损的喷嘴会导致清灰效果下降，需要及时更换。
2.吹灰器气动执行元件磨损。
气动执行元件如密封圈和活塞等，在长时间工作下容易磨损，导致吹灰器运行不稳定。
需要定期检查和更换磨损部件。
3.吹灰器固定支架磨损。
吹灰器固定支架在工作过程中，由于振动和气流冲击，容易磨损。
磨损的支架会影响吹灰器的稳定性，需要及时修复或更换。
三、吹灰器气路系统故障吹灰器气路系统故障也是吹灰器常见的故障之一、气路系统故障包括：1.气路堵塞。
气路堵塞会导致吹灰器气流不畅，影响吹灰效果。
需要清理气路，保持畅通。
2.气路漏气。
气路漏气会导致吹灰器气压不稳定，影响吹灰效果。
需要检查气路接头和密封环，及时修复漏气问题。
3.气源压力不足。
气源压力不足会导致吹灰器清灰效果不佳。
需要检查气源系统，保证气压稳定。
综上所述，吹灰器常见的故障主要包括清灰效果不佳、结构磨损和气路系统故障。
对于这些故障，需要根据具体情况采取相应的处理措施，如清理或更换喷嘴、修复或更换磨损部件、清理气路堵塞等。
吹灰器故障处理
吹灰器常见问题处理一、电路部分讲解•电动门工作原理：•结构：电动阀由电动头、阀体组成•关阀：系统给出（关阀）启动信号→电机运转→阀杆下行→至下止点，下限位开关断开→关阀结束•开阀：系统给出（开阀）启动信号→电机运转→阀杆上行→至上止点，上限位开关断开→开阀结束•附：（电动门电路图纸）电动门电路图纸常见问题•1、电动门反馈不回来：•造成原因：•1、运行过程中如果超过死点而行程开关失灵，则力矩开关断开或热继电器断开，运行停止。
•2、电动门开、关到位限位损坏反馈回不来。
•3、就地电动门卡涩手摇发沉或电动门阀杆上下不动作。
处理方案•1、当电动阀门在运行过程中（开启过程中画面显示为红色闪烁，开到位后成红色指示不再闪烁。
关闭时为绿色闪烁，关到位后为常绿。
）•2、限位检查时打开电动门操作面板盖查看限位是否被压住，如若压住使用万用表测量限位开关是否形成回路，如没有更换限位开关。
•3、将就地电动门远方和就地操作旋钮转到中间位，手摇电动门如若摇之中特费力说明电动门卡涩造成力矩过载。
若摇时特轻门杆不动说明铜套损坏。
吹灰器常见故障•一、电机不能启动原因分析• 1.控制或动力电源失电或缺相• 2.现场纽子开关不在运行位置• 3.电机断路或短路• 4.热继电器跳• 5.行程开关不到位，或坏。
• 6.PLC通道故障•7.接触器坏电机不能启动处理方案• 1.使用万用表电压档测量电源三线之间电压或单线对地测量检查是否有380V ，若没有一级一级往上查找电源。
• 2.就地检查钮子开关是否在远控状态下，如若没有将开关转换到运行位置。
• 3.电机线380V若是短路会造成电源空开断开，空开合不上，如若出现此类问题检查380V线那根短路或接地。
• 4.当吹灰器在运行过程中行走至某个点或位置时会造成电流过大，检测点跳开，吹灰器将无法运行，此时将热偶复位即可。
（观察电流大小波动）• 5.当行程开关损坏吹灰器会一直往后退或前进时，我们断开钮子开关将行程开关更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吹灰器运行维护及故障处理
本文介绍了锅炉吹灰的作用、影响，针对我厂吹灰系统提出了运行及维护时的要点和注意事项，为人身和设备的安全提供了理论依据。
某热电厂内新生产线二期2*300MW机组吹灰控制系统为新安装系统，能够完成对安装在锅炉本体和空气预热器上的所有吹灰器及吹灰蒸汽管路的控制和监视，可以减轻运行人员劳动强度，更好的保护运行设备，提高锅炉的运行效率。
1.吹灰的作用及对锅炉运行的影响：
1.1 吹灰的作用
锅炉长期运行，受热面会产生积灰和结焦，使得传热恶化，对于尾部烟道来说，由于可燃物的长期积存，还会发生再燃烧的恶性事故，因此在锅炉运行一段时间后就需要对受热面进行吹灰工作，以清洁受热面。
1.2 吹灰对锅炉运行的影响
锅炉吹灰会引起锅炉压力、蒸汽温度、蒸汽压力、负荷、水位波动，而且对吹灰对锅炉受热面的不同影响也不尽相同，这些参数在吹炼过程中加强监视。
吹灰对吹炼过程的燃烧稳定性应加强在低负荷燃烧的监督工作；和燃烧不稳定，不是吹的工作；同时，受热面吹灰，吸热量增加，从而降低了排气温度。
1.3由于吹灰会引起炉膛负压波动较大，吹灰过程中应保持较大负压，防止炉内压力过大。
2、操作维护安全重要提示，2.1报警处理应及时。
由于吹灰系统运行时，吹灰器在锅炉内工作，所以当发生吹灰器卡在炉内时间过长，不但吹灰器枪管会被烧毁，而且由于吹灰器枪管被卡在炉体内不再能转动，蒸汽会始终吹一个方向的炉壁，时间久了，将会将该出炉壁吹爆管，引起爆管停炉的重大事故。
所以，系统发
生报警故障时要及时处理，以免因小失大。
2.2 关于巡检的重要性
我公司吹灰器的本体进汽阀吹灰器离开原位靠机械结构打开，如果机械结构失灵阀门打不开，则虽然吹灰器在运行，但吹灰器根本不会进行吹灰，如果在点炉阶段，可能会对空预器造成损坏。
使用凤谷节能科技的声波清灰器在巡检时的内容主要包括：未启动吹灰器是否在原位，空气阀是否会正常打开，详细的内容请见随吹灰器本体提供的各种吹灰器安装运行相应机械手册。
2.3 关于吹灰系统报警的重要建议
由于吹灰系统工作时间很长（全部运行时长可达8-10小时），操作者很难自始至终监控，除了要经常监控运行画面，为能使操作者及时发现吹灰系统故障报警，以便及时处理故障，建议吹灰系统报警除了在DCS上，还要在非常醒目的位置设置吹灰系统报警信号。
2.4 关于吹灰系统操作运行的必要工具提醒各种吹灰器出厂时都随机携带了吹灰器摇柄，这些吹灰器摇柄应至少放在集控室一套，以便发生吹灰器卡涩故障时可以及时处理。
