第六章单片机基础学习知识原理与应用第二版习题集规范标准答案
单片机原理及应用教程(第2版)各章习题参考答案

3.简答题 (1) 单片机与微处理器的联系与区别: 微型计算机技术形成了两大分支:微处理器(MPU)和微控制器(MCU,即单片机)。
·2·
单片机原理及应用教程(第 2 版)
MPU是微型计算机的核心部件,它的性质决定了微型计算机的性能。通用型的计算机 已从早期的数值计算、数据处理发展到当今的人工智能阶段,它不仅可以处理文字、字符、 图形、图像等信息,而且还可以处理音频、视频等信息,并向多媒体、人工智能、虚拟现 实、网络通信等方向发展。它的存储容量和运算速度正在以惊人的速度发展,高性能的32 位、64位微型计算机系统正向大、中型计算机挑战。 MCU主要用于控制领域。由它构成的检测控制系统应该具有实时的、快速的外部响应 的功能,应该能迅速采集到大量数据,并在做出正确的逻辑推理和判断后实现对被控对象 参数的调整与控制。单片机直接利用了MPU 的发展成果,也发展了16 位、32 位、64 位 的机型,但它的发展方向是高性能、高可靠性、低功耗、低电压、低噪声和低成本。目前, 单片机仍然是以8 位机为主,16 位、32 位、64 位机并行发展的格局。单片机的发展主要 还是表现在其接口和性能不断满足多种多样检测对象的要求上,尤其突出表现在它的控制 功能上,用于构成各种专用的控制器和多机控制系统。 单片机与微型计算机的联系与区别: 从组成方面,微型计算机(通用机)通常将 CPU、RAM、 I/O 口、ROM 等部件以芯 片形式安装在主板上; 单片机则将上述部件被集成到单芯片中。 从功能方面,通用计算机擅长于数据运算、采集、处理、存储和传输;单片机的专长 则是测控,往往嵌入某个仪器/设备/系统中,使其达到智能化的效果。 (2) 集成度高、体积小;面向控制、功能强;抗干扰能力强;功耗低;使用方便;性 能价格比高;容易产品化;等等。 (3) 单片机内部一般包括中央处理器 CPU、随机存储器 RAM、只读存储器 ROM、输 入/输出接口电路、定时器/计数器以及串行通信接口等。 中央处理器 CPU 是单片机的核心部件,实现运算器、控制器的功能以及中断控制等; RAM 一般作为数据存储器,用来存储数据,暂存运行期间的数据、中间结果、堆栈、位 标志和数据缓冲等;ROM 一般作为程序存储器,用于存放应用程序;并行 I/O 口,使用上 不仅可灵活地选择输入或输出,还可作为系统总线或控制信号线,从而为扩展外部存储器 和 I/O 接口提供了方便;串行 I/O 用于串行通信;定时器/计数器用于产生定时脉冲,以实 现单片机的定时控制。 (4) 由于单片机功能的飞速发展,它的应用范围日益广泛,已远远超出了计算机科学 的领域。小到玩具、信用卡,大到航天器、机器人,从实现数据采集、过程控制、模糊控 制等智能系统到人类的日常生活,现已广泛应用于国民经济的各个领域,主要包括工业过 程控制、智能仪表、机电一体化产品、智能化接口、家用电器等领域。 (5) MCS-51系列;AT89系列;PIC系列;M68HC11系列;MCS-96系列;8XC196KX 系列;MSP430系列;SPCE系列;M68300系列;SH系列;TX99/TX49系列单片机等。
单片机原理及应用(第二版)6-10章 习题答案

第6章 AT89S51的定时/计数器参考答案1.答:(A )对;(B )错;(C )错;(D )错; 2.答:因为机器周期: 所以定时器/计数器工作方式0下,其最大定时时间为同样可以求得方式1下的最大定时时间为262.144ms ;方式2下的最大定时时间为1024ms 。
3.答:定时/计数器作定时时,其计数脉冲由系统振荡器产生的内部时钟信号12分频后提供。
定时时间与时钟频率和定时初值有关。
4.答:由于确认1次负跳变要花2个机器周期,即24个振荡周期,因此外部输入的计数脉冲的最高频率为系统振荡器频率的1/24。
5.答:定时器/计数器T0在计数和定时工作完成后,均采用中断方式工作。
除了第一次计数工作方式设置在主程序完成外,后面的定时或计数工作方式分别在中断程序完成,用一标志位识别下一轮定时器/计数器T0的工作方式。
参考程序如下:ORG 0000H LJMP MAIN ORG000BHLJMP IT0PMAIN: MOV TMOD,#06H ;定时器/计数器T0为计数方式2 MOV TL0,#156;计数100个脉冲的初值赋值MOV TH0,#156 SETB GATE ;打开计数门 SETB TR0 ;启动T0,开始计数 SETB ET0 ;允许T0中断 SETB EA ;CPU 开中断CLRF0;设置下一轮为定时方式的标志位WAIT: AJMP WAIT IT0P: CLREA ;CPU 关中断)(410312126s f T OSCcy μ=⨯==)(192.81042261313ms T T C MAX =⨯⨯=⨯=-JB F0,COUNT ;F0=1,转计数方式设置MOV TMOD,#00H ;定时器/计数器T0为定时方式0MOV TH0,#0FEH ;定时1ms初值赋值MOV TL0,#0CHSETB EARETICOUNT: MOV TMOD,#06HMOV TL0,#156SETB EARETI6. 答:定时器/计数器的工作方式2具有自动恢复初值的特点,适用于精确定时,比如波特率的产生。
第六章 单片机原理与应用第二版习题答案

习题1. 何为“准双向I/O接口”?在MCS-51单片机的四个并口中,哪些是“准双向I/O 接口”?答:准双向I/O接口是能实现输入输出功能,但在使用时只能从输入和输出中选择一个。
MCS-51单片机的四个并口中P1、P2、P3是准双向I/O接口。
2. 80C51单片机内部有几个定时/计数器?它们由哪些功能寄存器组成?怎样实现定时功能和计数功能?答:80C51单片机内部有两个16位的可编程定时/计数器,由TH0,TL0,TH1,TL1,TMOD 和TCON功能寄存器组成。
通过TMOD中的C/T位选择对机器周期计数实现计数功能,选择对外部脉冲计数实现计数功能。
3. 定时/计数器T0有几种工作方式?各自的特点是什么?4. 定时/计数器的四种工作方式各自的计数范围是多少?如果要计10个单位,不同的方式初值应为多少?答:有四种方式。
方式0计数范围:1~8192;方式1计数范围:1~65536;方式2计数范围:1~256;方式3计数范围:1~256。
如果计10个单位,方式0初值为:8192-10=8182;方式1初值为:65536-10=65526;方式2初值为:256-10=246;方式2初值为:256-10=246。
5. 设振荡频率为12MHz,如果用定时/计数器T0产生周期为100ms的方波,可以选择哪几种方式,其初值分别设为多少?答:只能选择方式1,初值为65536-50000=15536。
6. 何为同步通信?何为异步通信?各自的特点是什么?答:异步通信方式的特点是数据在线路上传送时是以一个字符(字节)为单位,未传送时线路处于空闲状态,空闲线路约定为高电平“1”。
特点是对发送时钟和接收时钟的要求相对不高,线路简单,但传送速度较慢。
同步通信方式的特点是数据在线路上传送时以字符块为单位,一次传送多个字符,传送时须在前面加上一个或两个同步字符,后面加上校验字符。
特点是对发送时钟和接收时钟要求较高,往往用同一个时钟源控制,控制线路复杂,传送速度快。
单片机原理及应用第2版课后答案第6章习题答案

单片机原理及应用第2版课后答案第6章习题答案1.异步通信和同步通信的主要区别是什么?MCS-51串行口有没有同步通信功能?答案:异步通信因为每帧数据都有起始位和停止位,所以传送数据的速率受到限制。
但异步通信不需要传送同步脉冲,字符帧的长度不受限制,对硬件要求较低,因而在数据传送量不很大。
同步通信一次可以连续传送几个数据,每个数据不需起始位和停止位,数据之间不留间隙,因而数据传输速率高于异步通信。
但同步通信要求用准确的时钟来实现发送端与接收端之间的严格同步。
MCS-51串行口有同步通信功能。
2.解释下列概念:(1)并行通信、串行通信。
(2)波特率。
(3)单工、半双工、全双工。
(4)奇偶校验。
答案:(1)并行通信:数据的各位同时进行传送。
其特点是传送速度快、效率高,数据有多少位,就需要有多少根传输线。
当数据位数较多和传送距离较远时,就会导致通信线路成本提高,因此它适合于短距离传输。
串行通信:数据一位一位地按顺序进行传送。
其特点是只需一对传输线就可实现通信,当传输的数据较多、距离较远时,它可以显著减少传输线,降低通信成本,但是串行传送的速度慢。
(2)波特率:每秒钟传送的二进制数码的位数称为波特率(也称比特数),单位是bp(bitperecond),即位/秒。
(3)单工:只允许数据向一个方向传送,即一方只能发送,另一方只能接收。
半双工:允许数据双向传送,但由于只有一根传输线,在同一时刻只能一方发送,另一方接收。
全双工:允许数据同时双向传送,由于有两根传输线,在A站将数据发送到B站的同时,也允许B站将数据发送到A站。
(4)奇偶校验:为保证通信质量,需要对传送的数据进行校验。
对于异步通信,常用的校验方法是奇偶校验法。
采用奇偶校验法,发送时在每个字符(或字节)之后附加一位校验位,这个校验位可以是“0”或“1”,以便使校验位和所发送的字符(或字节)中“1”的个数为奇数——称为奇校验,或为偶数——称为偶校验。
接收时,检查所接收的字符(或字节)连同奇偶校验位中“1”的个数是否符合规定。
单片机原理及应用第2版(徐泳龙编)课后习题参考答案

《单片机原理及应用》习题答案第一章计算机基础知识1-1微型计算机主要由哪几部分组成?各部分有何功能?答:一台微型计算机由中央处理单元(CPU)、存储器、I/O接口及I/O设备等组成,相互之间通过三组总线(Bus):即地址总线AB、数据总线DB和控制总线CB来连接。
CPU由运算器和控制器组成,运算器能够完成各种算术运算和逻辑运算操作,控制器用于控制计算机进行各种操作。
存储器是计算机系统中的“记忆”装置,其功能是存放程序和数据。
按其功能可分为RAM和ROM。
输入/输出(I/O)接口是CPU与外部设备进行信息交换的部件。
总线是将CPU、存储器和I/O接口等相对独立的功能部件连接起来,并传送信息的公共通道。
1-3什么叫单片机?其主要由哪几部分组成?答:单片机(Single Chip Microcomputer)是指把CPU、RAM、ROM、定时器/计数器以及I/O接口电路等主要部件集成在一块半导体芯片上的微型计算机。
1-4在各种系列的单片机中,片内ROM的配置有几种形式?用户应根据什么原则来选用?答:单片机片内ROM的配置状态可分四种:(1)片内掩膜(Mask)ROM型单片机(如8051),适合于定型大批量应用产品的生产;(2)片内EPROM型单片机(如8751),适合于研制产品样机;(3)片内无ROM型单片机(如8031),需外接EPROM,单片机扩展灵活,适用于研制新产品;(4)EEPROM(或Flash ROM)型单片机(如89C51),内部程序存储器电可擦除,使用更方便。
1-5写出下列各数的另两种数制的表达形式(二、十、十六进制)110001010011100100011110010010011111110110110011101101110101111 982003958516236291495 62H4E47H249H3F6CH1D5D71-6写出下列各数的BCD参与:59:01011001,1996:0001100110010110,4859.2:0100100001011001.0010389.41:001110001001.01000001第二章MCS-51单片机的硬件结构2-18052单片机片内包含哪些主要逻辑功能部件?答:8052单片机片内包括:①8位中央处理器CPU一个②片内振荡器及时钟电路③256B数据存储器RAM。

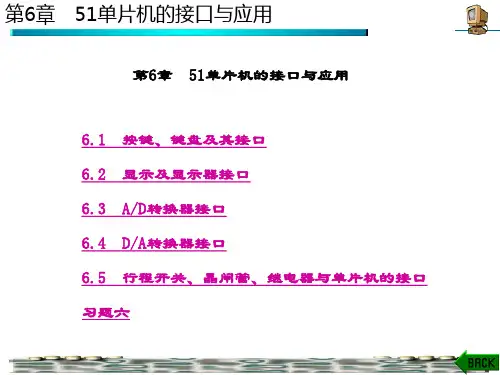

精品文档-单片机原理及应用(第二版)(李建忠)-第6章

第6章 51单片机的接口与应用
2. 独立式按键的软件结构
下面是查询方式的键盘程序。 K0~K7为功能程序入口
地址标号, 其地址间隔应能容纳JMP指令字节,
PROM0~PROM7分别为每个按键的功能程序。 设I/O为P1口。
START: MOVA, #0FFH
MOV P1, A
; 置P1口为输入状
态
图6.1是51单片机应用系统的键输入软件框图。 对一组键 或键盘上的每一个键都有一个编号(称为键号), CPU可以采用中 断方式或查询方式了解有无键输入, 并检查是哪一个键按下, 将该键号送入累加器A, 然后通过散转指令转入执行该键的功能 程序, 最后返回到原始状态。 JMP @A+DPTR可以看成是键信息 输入的软件接口。
第6章 51单片机的接口与应用
图 6.4 行列式键盘的编码与键值 (a) 二进制组合编码; (b) 顺序排列编码
第6章 51单片机的接口与应用
(2) 顺序排列键编码, 如图6.4(b)所示。 在这种方法中, 键值的形成要根据I/O线的状态作相应处理。 键码可按下式形 成: 键码=行首键码+列号
3. 键盘的监测方法 对于计算机应用系统, 键盘扫描只是CPU工作的一部分, 键盘处理只在有键按下时才有意义。 对是否有键按下的信息 输入方式有中断方式与查询方式两种。
为求取键码, 在逐列扫描时, 可用计数器记录下当前 扫描列的列号, 然后用行线值为“0”的行首键码加列号的 办法进行计算。
依此原理可编写出键盘扫描子程序。 键盘扫描子程序 的流程框图如图6.7所示。
第6章 51单片机的接口与应用
图 6.7 键盘扫描子程序流程框图
第6章 51单片机的接口与应用
键盘扫描子程序如下:
单片机原理及接口技术第6章习题答案

第6章习题答案1、定时器模式2有什么特点?适用于什么场合?答:(1) 模式2把TL0(或TL1)配置成一个可以自动重装载的8位定时器/计数器。
TL0计数溢出时不仅使溢出中断标志位TF0置1,而且还自动把TH0中的内容重新装载到TL0中。
TL0用作8位计数器,TH0用以保存初值。
(2) 用于定时工作方式时间(TF0溢出周期)为()82T H 012T =-⨯⨯初值振荡周期,用于计数工作方式时,最大计数长度(TH0初值=0)为28=256个外部脉冲。
这种工作方式可省去用户软件重装初值的语句,并可产生相当精确定时时间,特别适于作串行波特率发生器。
2、单片机内部定时方式产生频率为100KH Z 等宽矩形波,假定单片机的晶振频率为12MH Z ,请编程实现。
答:5100,110(00)Z f KH t T -==⨯采用定时器选择工作模式50.510-⨯=⨯⨯136(2-X )12/(1210)13(2)5X -=81871111111111011X ==T0低5位:1BHT0高8位:FFHMOV TMOD,#00H ;设置定时器T0工作于模式0MOV TL0,#1BH ;设置5ms 定时初值MOV TH0,#0FFHSETB TR0 ;启动T0LOOP:JBC TF0,L1 ;查询到定时时间到?时间到转L1SJMP LOOP ;时间未到转LOOP ,继续查询L1:MOV TL0,#1BH ;重新置入定时初值MOV TH0,#0FFHCPL P1.0 ;输出取反,形成等宽矩形波SJMP LOOP ;重复循环3、89C51定时器有哪几种工作模式?有何区别?答:有四种工作模式:模式0,模式1,模式2,模式3(1) 模式0:选择定时器的高8位和低5位组成一个13位定时器/计数器。
TL 低5位溢出时向TH 进位,TH 溢出时向中断标志位TF 进位,并申请中断。
定时时间t=(213-初值)×振荡周期×12;计数长度位213=8192个外部脉冲(2) 模式1:与模式0的唯一差别是寄存器TH 和TL 以全部16位参与操作。
单片机原理与应用第二版(张毅刚主编)课后习题答案.pdf

1.答:系统连接简单:I2C 总线系统的基本结构如图12-7。
I2C 总线系统直接与具有I2C 总线接口的各种扩展器件(如存储器、I/O 芯片、A/D、D/A、键盘、显示器、日历/ 时钟)连接。
I2C 总线对各器件寻址采用纯软件的寻址方法,无需片选线的连接,这样就大大简化了总线数量,系统各部件之间的连接只需两条线。
数据传输速率较高:在标准I2C 普通模式下,数据的传输速率为100kbit/s ,高速模式下可达400kbit/s 。
2.答:I2C 总线的起始信号和终止信号都由主机发出,在起始信号产生后,总线就处于占用状态;在终止信号产生后,总线就处于空闲状态。
由图12-9 见起始信号和终止信号的规定。
(1)起始信号(S)。
在SCL线为高电平期间,SDA线由高电平向低电平的变化表示起始信号,只有在起始信号以后,其他命令才有效。
(2)终止信号(P)。
在SCL线为高电平期间,SDA线由低电平向高电平的变化表示终止信号。
随着终止信号的出现,所有外部操作都结束。
3.答:无论I2C 总线上的数据传输方向由寻址字节中的数据传输方向位规定:寻址字节器件地址引脚地址方向位DA3 DA2 DA1 DA0 A2 A1 A0 R/ =1,表示主机接收(读)。
R/ =0,表示主机发送(写)。
4.答:单片机对I2C 总线中的器件寻址采用软件寻址,主机在发送完起始信号后,立即发送寻址字节来寻址被控的从机,寻址字节格式如题 3 所示。
7 位从机地址即为“DA3、DA2、DA1、DA0”和“A2、A1、A0”。
其中“DA3、DA2、DA1、DA0”为器件地址,是外围器件固有的地址编码,器件出厂时就已经给定。
“A2、A1、A0”为引脚地址,由器件引脚A2、A1、A0 在电路中接高电平或接地决定(见图12-12)。
5.答:I2C 总线数据传送时,传送的字节数(数据帧)没有限制,每一字节必须为8 位长。
数据传送时,先传送最高位,每一个被传字节后面都须跟 1 位应答位(一帧数据共9 位),如图12-10。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
TH1=0xD8;TL1=0xf0;
i++;
if (i==100) {P1_1=! P1_1;i=0;}
}
20.8051系统中,已知振荡频率为12MHz,用定时/计数器T1,实现从P1.1产生高电平宽度为10ms,低电平宽度为20ms的矩形波。要求分别用汇编语言和C语言进行编程。
解:
本题处理方式有多种,这里采用对定时/计数器T1形成10ms周期定时,用R2对10ms计数,当计到1,则对P1.1置1,当计到2和3,则对P1.1置0来实现。用定时/计数器T1形成10ms周期定时见上题。
6.何为同步通信?何为异步通信?各自的特点是什么?
答:异步通信方式的特点是数据在线路上传送时是以一个字符(字节)为单位,未传送时线路处于空闲状态,空闲线路约定为高电平“1”。特点是对发送时钟和接收时钟的要求相对不高,线路简单,但传送速度较慢。
同步通信方式的特点是数据在线路上传送时以字符块为单位,一次传送多个字符,传送时须在前面加上一个或两个同步字符,后面加上校验字符。特点是对发送时钟和接收时钟要求较高,往往用同一个时钟源控制,控制线路复杂,传送速度快。
SETB TR0
SJMP $
END
C语言程序:
#include <reg51.h>//包含特殊功能寄存器库
sbit P1_0=P1^0;
void main()
{
TMOD=0x01;
TH0=0xFC;TL0=0x18;
EA=1;ET0=1;
TR0=1;
while(1);
}
voidtime0_int(void) interrupt1//中断服务程序
X=65536-10000=55536=1101100011110000B
则TH1=11011000B=D8Hຫໍສະໝຸດ TL1=11110000B=F0H。
定时/计数器T1采用中断处理方式。
汇编程序:
ORG 0000H
LJMP MAIN
ORG 001BH
LJMP INTT1
ORG 0100H
MAIN:MOV TMOD,#10H
MOV TH1,#0D8H
MOV TL1,#0F0H
MOV R2,#00H
SETB EA
SETB ET1
SETB TR1
SJMP $
INTT1:MOV TH1,#0D8H
MOV TL1,#0F0H
INC R2
CJNE R2,#64H,NEXT
CPL P1.1
MOV R2,#00H
NEXT:RETI
END
采用中断处理方式:
程序如下:
ORG 0000H
LJMP MAIN
ORG 000BH;中断处理程序
MOV TH0,#0FCH
MOV TL0,#18H
CPL P1.0
RETI
ORG 0100H;主程序
MAIN:MOV TMOD,#01H
MOV TH0,#0FCH
MOV TL0,#18H
SETB EA
SETB ET0
15.8051的中断源中,哪些中断请求信号在中断响应时可以自动清除?哪些不能自动清除?应如何处理?
答:工作在边沿触发方式下的两个外部中断源和两个定时/计数器中断中断请求信号在中断响应时可以自动清除,工作在电平触发方式下的两个外部中断源和串行口中断不能自动清除。工作在电平触发方式下的两个外部中断源的中断请求信号通过外加硬件和加软件的方式清除,串行口中断标志T1和标志R1完全由软件清除。
12.怎样来实现利用串行口扩展并行输入/输出口?
答:利用串行口在方式0时,当外接一个串入并出的移位寄存器,就可以扩展并行输出口;当外接一个并入串出的移位寄存器时,就可以扩展并行输入口。
13.什么是中断、中断允许和中断屏蔽?
答:在计算机中,由于计算机内外部的原因或软硬件的原因,使CPU从当前正在执行的程序中暂停下来,而自动转去执行预先安排好的为处理该原因所对应的服务程序。执行完服务程序后,再返回被暂停的位置继续执行原来的程序,这个过程称为中断,实现中断的硬件系统和软件系统称为中断系统。中断允许是允许中断请求送CPU产生中断,中断屏蔽是禁止中断请求信号送CPU产生中断。
14.8051有几个中断源?中断请求如何提出?
答:MCS-51单片机提供5个硬件中断源:两个外部中断源 (P3.2)和 (P3.3),两个定时/计数器T0和T1中断;1个串行口中断。
外部中断源 和 的中断请求信号从外部引脚P3.2和P3.3输入;两个定时/计数器T0和T1的溢出中断TF0和TF1定时/计数器T0(或T1)溢出时提出;串行口中断由发送中断标志T1和接收中断标志R1产生。
9.串行口数据寄存器SBUF有什么特点?
答:发送数据寄存器和接收数据寄存器合起用一个特殊功能寄存器SBUF(串行口数据寄存器),执行MOV SBUF,A发送时为发送数据寄存器,执行MOV A, SBUF接收时为接收数据寄存器。
10.MCS-51单片机串行口有几种工作方式?各自特点是什么?
答:有四种工作方式,分别是方式0、方式1、方式2和方式3。其中:
16.8051的中断优先级有几级?在形成中断嵌套时各级有何规定?
答:8051的中断优先级有两级;形成中断嵌套时规定(1)正在进行的中断过程不能被新的同级或低优先级的中断请求所中断,直到该中断服务程序结束,返回了主程序且执行了主程序中的一条指令后,CPU才响应新的中断请求。
(2)正在进行的低优先级中断服务程序能被高优先级中断请求所中断,实现两级中断嵌套。
#include <reg51.h> //包含特殊功能寄存器库
sbit P1_1=P1^1;
char i;
void main()
{
TMOD=0x10;
TH1=0xD8;TL1=0xf0;
EA=1;ET1=1;
i=0;
TR1=1;
while(1)
{
if (i==0) {P1_1=1;}
if (i==1) {P1_1=0;}
while(1)
{i=01;
for (j=0;j<8;j++)
{P1=i;
delay(100);
i=i*2;
}
}
}
void delay(unsigned int x)
{
unsigned char j;
while(x--)
{for (j=0;j<125;j++);}
}
18.8051系统中,已知振荡频率为12MHz,用定时/计数器T0,实现从P1.0产生周期为2ms的方波。要求分别用汇编语言和C语言进行编程。
方式0,称为同步移位寄存器方式,一般用于外接移位寄存器芯片扩展I/O接口。
方式1,称为8位的异步通信方式,通常用于双机通信。
方式2和方式3,称为9位的异步通信方式,通常用于多机通信。
11.说明SM2在方式2和方式3对数据接收有何影响。
答:通过SM2对方式2和方式3数据接收进行控制,SM2=1,那么只有接收的第9位为“1”才接收有效。如SM2=0,接收的第9位无论为1还是0都接收有效。
解:分析:从P1.0输出周期为2ms的方波,只须P1.0每1ms取反一次则可。当系统时钟为12MHZ,定时/计数器T0工作于方式1时,最大的定时时间为65.536ms,满足1ms的定时要求,方式控制字应设定为00000001B(01H)。定时1ms,计数值N为1000,初值X=65536-1000=64536,则TH0=FCH,TL0=18H。
解:
采用在串口连接两个CD4094来实现,电路图如下:
程序如下;
ORG 0000H
LJMP MAIN
ORG 0100H
程序如下:
ORG 0000H
LJMP MAIN
ORG 001BH
LJMP INTT1
ORG 0100H
MAIN:MOV TMOD,#10H
MOV TH1,#0D8H
MOV TL1,#0F0H
MOV R2,#00H
SETB EA
SETB ET1
SETB TR1
SJMP $
INTT1:MOV TH1,#0D8H
{
TH0=0xFC;TL0=0x18;
P1_0=!P1_0;
}
19.8051系统中,已知振荡频率为12MHz,用定时/计数器T1,实现从P1.1产生周期为2s的方波。要求分别用汇编语言和C语言进行编程。
解:
从P1.1产生2s的方波,应产生500ms的周期性的定时,定时到对P1.1取反就可实现。由于定时时间较长,一个定时/计数器T1不能直接实现,采用定时/计数器T1产生周期性为10ms的定时,然后用一个寄存器R2对10ms计数100次来实现。系统时钟为12MHZ,定时/计数器T1定时10ms,计数值N为10000,只能选方式1,方式控制字为00010000B(10H),初值X:
7.单工、半双工和全双工有什么区别?
答:单工方式只有一根数据线,信息只能单向传送;半双工方式也只有一根数据线,但信息可以分时双向传送;全双工方式有两根数据线,在同一个时刻能够实现数据双向传送。
8.设某异步通信接口,每帧信息格式为10位,当接口每秒传送1000个字符时,其波特率为多少?
答:10000波特
M1
M0
工作方式
方式说明
0
0
0
13位定时/计数器
0
1
1
16位定时/计数器
1
0
2
8位自动重置定时/计数器
1
1
3
两个8位定时/计数器(只有T0有)
4.定时/计数器的四种工作方式各自的计数范围是多少?如果要计10个单位,不同的方式初值应为多少?
