fifo详细说明
异步slave FIFO out的固件的问题
文章发表于：2009-08-29 17:06
我设置EP2为Slave out端点，下载程序后，用usb console发送数据老是不成功，不知道是哪里出问题了
void TD_Init(void) // CalLED once at startup
{
BREAKPT &= ~bmBPEN; // to see BKPT LED go out TGE
OED="0xFF"; // 置端口PD为输出端口；为0x00时，置端口PD为输入端口
// set the CPU clock to 48MHz
CPUCS = ((CPUCS & ~bmCLKSPD) | bmCLKSPD1) ;// CPU控制与状态寄存器
//置PA0、PA1为输出状态，并输出高电平
OEA="OEA|0x03";
IOA="IOA|0x03";
//设置cy7c68013a工作于slave FIFO模式
REVCTL="0X03";
SYNCDELAY;
SYNCDELAY;
IFCONFIG = 0xCB; //内部时钟、48M、三态、不翻转、slave异步模式、0 、FIFO模式SYNCDELAY;
EP2CFG = 0xA2; //输出端点，块传输、512字节，双重缓冲
SYNCDELAY;
// out endpoints do not come up armed
FIFORESET = 0x80; // activate NAK-ALL to avoid race conditions SYNCDELAY; // see TRM section 15.14
FIFORESET = 0x02; // reset, FIFO 2
SYNCDELAY; //
FIFORESET = 0x06; // reset, FIFO 6
SYNCDELAY; //
FIFORESET = 0x08; // reset, FIFO 8
SYNCDELAY;
FIFORESET = 0x00;
SYNCDELAY;
OUTPKTEND = 0x84;
SYNCDELAY;
OUTPKTEND = 0x84;
SYNCDELAY;
PINFLAGSAB = 0x00; // FLAGA - fixed EP6PF, FLAGB - fixed EP6FF SYNCDELAY;
PINFLAGSCD = 0x00; // FLAGC - fixed EP2EF, FLAGD - reserved SYNCDELAY;
FIFOPINPOLAR = 0x00; // all signals active low，
SYNCDELAY;
EP2FIFOCFG = 0x10; // AUTOOUT="1", WORDWIDE="0" SYNCDELAY;
EP2AUTOINLENH=0x02; //端点2自动包长度为512
SYNCDELAY;
EP2AUTOINLENL=0x00;
SYNCDELAY;
AUTOPTRSETUP |= 0x01; // 自动指针设置寄存器
}。
FIFO详解
3．FIFO的一些重要参数
FIFO的宽度：也就是英文资料里常看到的THE WIDTH，它只的是FIFO一次读写操作的数据位，就像MCU有8位和16位，ARM 32位等等，FIFO的宽度在单片成品IC中是固定的，也有可选择的，如果用FPGA自己实现一个FIFO，其数据位，也就是宽度是可以自己定义的。
说到此，我们已经清楚地看到，FIFO设计最关键的就是产生空/满标志的算法的不同产生了不同的FIFO。但无论是精确的空满还是保守的空满都是为了保证FIFO工作的可靠。
====================================================================================================================
读时钟：读操作所遵循的时钟，在每个时钟沿来临时读数据。
写时钟：写操作所遵循的时钟，在每个时钟沿来临时写数据。
读指针：指向下一个读出地址。读完后自动加1。
写指针：指向下一个要写入的地址的，写完自动加1。
读写指针其实就是读写的地址，只不过这个地址不能任意选择，而是连续的。
4．FIFO的分类
根均FIFO工作的时钟域，可以将FIFO分为同步FIFO和异步FIFO。同步FIFO是指读时钟和写时钟为同一个时钟。在时钟沿来临时同时发生读写操作。异步FIFO是指读写时钟不一致，读写时钟是互相独立的。

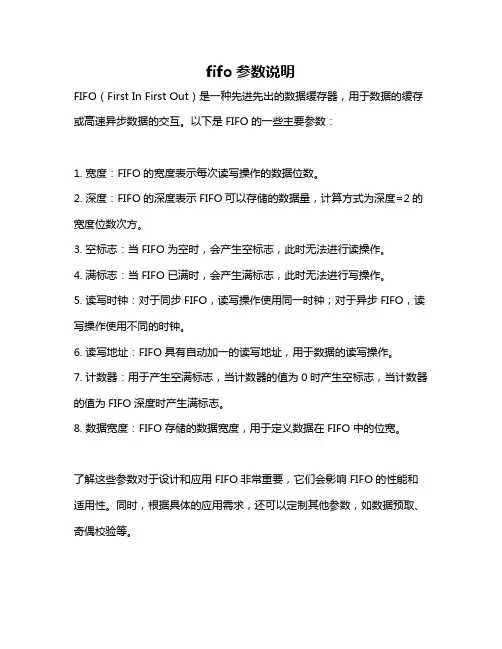

fifo参数说明
fifo参数说明
FIFO（First In First Out）是一种先进先出的数据缓存器，用于数据的缓存或高速异步数据的交互。
以下是FIFO的一些主要参数：
1. 宽度：FIFO的宽度表示每次读写操作的数据位数。
2. 深度：FIFO的深度表示FIFO可以存储的数据量，计算方式为深度=2的宽度位数次方。
3. 空标志：当FIFO为空时，会产生空标志，此时无法进行读操作。
4. 满标志：当FIFO已满时，会产生满标志，此时无法进行写操作。
5. 读写时钟：对于同步FIFO，读写操作使用同一时钟；对于异步FIFO，读写操作使用不同的时钟。
6. 读写地址：FIFO具有自动加一的读写地址，用于数据的读写操作。
7. 计数器：用于产生空满标志，当计数器的值为0时产生空标志，当计数器的值为FIFO深度时产生满标志。
8. 数据宽度：FIFO存储的数据宽度，用于定义数据在FIFO中的位宽。
了解这些参数对于设计和应用FIFO非常重要，它们会影响FIFO的性能和适用性。
同时，根据具体的应用需求，还可以定制其他参数，如数据预取、奇偶校验等。

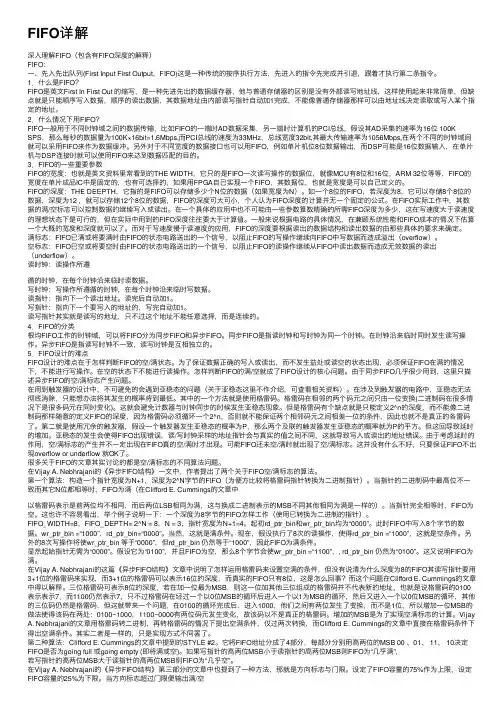

FIFO详解
FIFO详解深⼊理解FIFO（包含有FIFO深度的解释）FIFO：⼀、先⼊先出队列(First Input First Output，FIFO)这是⼀种传统的按序执⾏⽅法，先进⼊的指令先完成并引退，跟着才执⾏第⼆条指令。
1．什么是FIFO？FIFO是英⽂First In First Out 的缩写，是⼀种先进先出的数据缓存器，他与普通存储器的区别是没有外部读写地址线，这样使⽤起来⾮常简单，但缺点就是只能顺序写⼊数据，顺序的读出数据，其数据地址由内部读写指针⾃动加1完成，不能像普通存储器那样可以由地址线决定读取或写⼊某个指定的地址。
2．什么情况下⽤FIFO？FIFO⼀般⽤于不同时钟域之间的数据传输，⽐如FIFO的⼀端时AD数据采集，另⼀端时计算机的PCI总线，假设其AD采集的速率为16位 100K SPS，那么每秒的数据量为100K×16bit=1.6Mbps,⽽PCI总线的速度为33MHz，总线宽度32bit,其最⼤传输速率为1056Mbps,在两个不同的时钟域间就可以采⽤FIFO来作为数据缓冲。
另外对于不同宽度的数据接⼝也可以⽤FIFO，例如单⽚机位8位数据输出，⽽DSP可能是16位数据输⼊，在单⽚机与DSP连接时就可以使⽤FIFO来达到数据匹配的⽬的。
3．FIFO的⼀些重要参数FIFO的宽度：也就是英⽂资料⾥常看到的THE WIDTH，它只的是FIFO⼀次读写操作的数据位，就像MCU有8位和16位，ARM 32位等等，FIFO的宽度在单⽚成品IC中是固定的，也有可选择的，如果⽤FPGA⾃⼰实现⼀个FIFO，其数据位，也就是宽度是可以⾃⼰定义的。
FIFO的深度：THE DEEPTH，它指的是FIFO可以存储多少个N位的数据（如果宽度为N）。
如⼀个8位的FIFO，若深度为8，它可以存储8个8位的数据，深度为12 ，就可以存储12个8位的数据，FIFO的深度可⼤可⼩，个⼈认为FIFO深度的计算并⽆⼀个固定的公式。

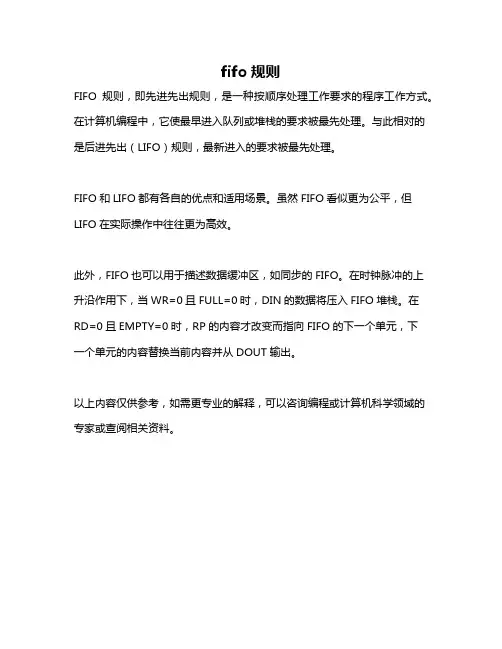

fifo规则
fifo规则
FIFO规则，即先进先出规则，是一种按顺序处理工作要求的程序工作方式。
在计算机编程中，它使最早进入队列或堆栈的要求被最先处理。
与此相对的是后进先出（LIFO）规则，最新进入的要求被最先处理。
FIFO和LIFO都有各自的优点和适用场景。
虽然FIFO看似更为公平，但LIFO在实际操作中往往更为高效。
此外，FIFO也可以用于描述数据缓冲区，如同步的FIFO。
在时钟脉冲的上升沿作用下，当WR=0且FULL=0时，DIN的数据将压入FIFO堆栈。
在RD=0且EMPTY=0时，RP的内容才改变而指向FIFO的下一个单元，下
一个单元的内容替换当前内容并从DOUT输出。
以上内容仅供参考，如需更专业的解释，可以咨询编程或计算机科学领域的专家或查阅相关资料。
FIFO的定义与作用
FIFO的定义与作用一、先入先出队列(First Input First Output，FIFO)这是一种传统的按序执行方法，先进入的指令先完成并引退，跟着才执行第二条指令。
1．什么是FIFO？FIFO是英文First In First Out 的缩写，是一种先进先出的数据缓存器，他与普通存储器的区别是没有外部读写地址线，这样使用起来非常简单，但缺点就是只能顺序写入数据，顺序的读出数据，其数据地址由内部读写指针自动加1完成，不能像普通存储器那样可以由地址线决定读取或写入某个指定的地址。
2．什么情况下用FIFO？FIFO一般用于不同时钟域之间的数据传输，比如FIFO的一端时AD数据采集，另一端时计算机的PCI总线，假设其AD采集的速率为16位100K SPS，那么每秒的数据量为100K×16bit=1.6Mbps,而PCI总线的速度为33MHz，总线宽度32bit,其最大传输速率为1056Mbps,在两个不同的时钟域间就可以采用FIFO来作为数据缓冲。
另外对于不同宽度的数据接口也可以用FIFO，例如单片机位8位数据输出，而DSP可能是16位数据输入，在单片机与DSP连接时就可以使用FIFO来达到数据匹配的目的。
3．FIFO的一些重要参数FIFO的宽度：也就是英文资料里常看到的THE WIDTH，它只的是FIFO一次读写操作的数据位，就像MCU有8位和16位，ARM 32位等等，FIFO的宽度在单片成品IC中是固定的，也有可选择的，如果用FPGA自己实现一个FIFO，其数据位，也就是宽度是可以自己定义的。
FIFO的深度：THE DEEPTH，它指的是FIFO可以存储多少个N位的数据（如果宽度为N）。
如一个8位的FIFO，若深度为8，它可以存储8个8位的数据，深度为12 ，就可以存储12个8位的数据，FIFO的深度可大可小，个人认为FIFO深度的计算并无一个固定的公式。
在FIFO实际工作中，其数据的满/空标志可以控制数据的继续写入或读出。

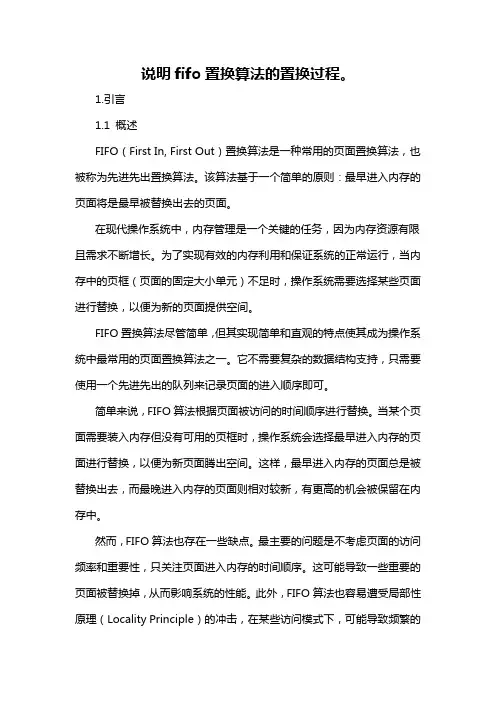

说明fifo置换算法的置换过程。
说明fifo置换算法的置换过程。
1.引言1.1 概述FIFO（First In, First Out）置换算法是一种常用的页面置换算法，也被称为先进先出置换算法。
该算法基于一个简单的原则：最早进入内存的页面将是最早被替换出去的页面。
在现代操作系统中，内存管理是一个关键的任务，因为内存资源有限且需求不断增长。
为了实现有效的内存利用和保证系统的正常运行，当内存中的页框（页面的固定大小单元）不足时，操作系统需要选择某些页面进行替换，以便为新的页面提供空间。
FIFO置换算法尽管简单，但其实现简单和直观的特点使其成为操作系统中最常用的页面置换算法之一。
它不需要复杂的数据结构支持，只需要使用一个先进先出的队列来记录页面的进入顺序即可。
简单来说，FIFO算法根据页面被访问的时间顺序进行替换。
当某个页面需要装入内存但没有可用的页框时，操作系统会选择最早进入内存的页面进行替换，以便为新页面腾出空间。
这样，最早进入内存的页面总是被替换出去，而最晚进入内存的页面则相对较新，有更高的机会被保留在内存中。
然而，FIFO算法也存在一些缺点。
最主要的问题是不考虑页面的访问频率和重要性，只关注页面进入内存的时间顺序。
这可能导致一些重要的页面被替换掉，从而影响系统的性能。
此外，FIFO算法也容易遭受局部性原理（Locality Principle）的冲击，在某些访问模式下，可能导致频繁的页面调度，增加了页面调度的开销。
尽管存在这些限制，FIFO置换算法仍然是一种重要且常用的页面置换算法。
了解其置换过程对于理解操作系统的内存管理机制以及其他高级页面置换算法的实现原理都是非常有益的。
在接下来的正文中，我们将详细描述FIFO置换算法的执行过程及其与其他算法之间的比较。
1.2 文章结构本文按照以下结构进行展开讨论FIFO（First-In-First-Out）置换算法的置换过程：1. 算法介绍：在这一部分，将对FIFO置换算法进行详细介绍。
FIFO深度的解释
深入理解FIFO（包含有FIFO深度的解释）FIFO：一、先入先出队列(First Input First Output，FIFO)这是一种传统的按序执行方法，先进入的指令先完成并引退，跟着才执行第二条指令。
1．什么是FIFOFIFO是英文First In First Out 的缩写，是一种先进先出的数据缓存器，他与普通存储器的区别是没有外部读写地址线，这样使用起来非常简单，但缺点就是只能顺序写入数据，顺序的读出数据，其数据地址由内部读写指针自动加1完成，不能像普通存储器那样可以由地址线决定读取或写入某个指定的地址。
2．什么情况下用FIFOFIFO一般用于不同时钟域之间的数据传输，比如FIFO的一端时AD数据采集，另一端时计算机的PCI总线，假设其AD采集的速率为16位 100K SPI，那么每秒的数据量为100K×16bit=,而PCI总线的速度为33MHz，总线宽度32bit,其最大传输速率为1056Mbps,在两个不同的时钟域间就可以采用FIFO来作为数据缓冲。
另外对于不同宽度的数据接口也可以用FIFO，例如单片机位8位数据输出，而DSP 可能是16位数据输入，在单片机与DSP连接时就可以使用FIFO来达到数据匹配的目的。
3．FIFO的一些重要参数FIFO的宽度：也就是英文资料里常看到的THE WIDTH，它只的是FIFO一次读写操作的数据位，就像MCU有8位和16位，ARM 32位等等，FIFO的宽度在单片成品IC中是固定的，也有可选择的，如果用FPGA自己实现一个FIFO，其数据位，也就是宽度是可以自己定义的。
FIFO的深度：THE DEEPTH，它指的是FIFO可以存储多少个N位的数据（如果宽度为N）。
如一个8位的FIFO，若深度为8，它可以存储8个8位的数据，深度为12 ，就可以存储12个8位的数据，FIFO的深度可大可小，个人认为FIFO深度的计算并无一个固定的公式。
在FIFO实际工作中，其数据的满/空标志可以控制数据的继续写入或读出。
对于调度器fifo的理解
对于调度器fifo的理解
FIFO（First In First Out）调度器是一种常见的调度策略，其基本思想是按照任务进入队列的顺序来执行任务。
具体来说，当一个任务到达时，它会被放入队列的尾部，然后调度器会按照先进先出的原则从队列头部取出任务进行处理。
FIFO调度器的优点是实现简单，公平性较好，适用于任务到达时间间隔较长、任务数量相对较少的情况。
在任务数量较少的情况下，FIFO调度器可以保证每个任务都能得到处理，不会出现某些任务被忽略的情况。
然而，FIFO调度器也存在一些缺点。
当任务数量较多时，FIFO调度器可能会导致某些任务长时间等待，而其他任务还在继续运行的情况。
这会导致资源的浪费和系统性能的下降。
在实际应用中，为了解决FIFO调度器的问题，人们设计了多种调度策略，如基于优先级的调度、循环轮转调度、最少空闲时间优先调度等。
这些调度策略可以在一定程度上提高系统的吞吐量和响应速度，但同时也带来了实现上的复杂性和资源管理的挑战。
因此，在选择调度策略时，需要根据实际的应用场景和需求来考虑。
fifo 水位
FIFO（先进先出）是一种常见的排队策略，可以用于数据缓存、内存管理等场景。
在FIFO中，数据或信息按照它们进入队列的顺序进行传输或处理。
将FIFO比喻为水池，那么“水位”的概念就可以用来描述FIFO中数据的多少或空闲空间的大小。
如果写数据（加水）的速度比读数据（放水）的速度快，那么FIFO就会被填满（水满）。
如果FIFO满了后继续写数据（加水），就会发生溢出（overflow）。
反之，如果读数据（放水）的速度比写数据（加水）的速度快，那么FIFO 就会变空（水空）。
因此，FIFO的水位可以用来判断FIFO的状态：是满、空还是即将满或即将空。
根据FIFO的工作时钟域，FIFO可以分为同步FIFO和异步FIFO。
同步FIFO的读时钟和写时钟是同一个时钟，在时钟沿来临时同时发生读写操作。
而异步FIFO的读写时钟不一致，读写时钟是互相独立的。
以上内容仅供参考，如需更多信息，建议查阅计算机科学相关书籍或咨询专业人士。
队列的操作方法包括
队列的操作方法包括队列是一种数据结构，它使用“先进先出”（FIFO）的方式管理数据。
这意味着，首先插入的元素将首先被删除，最后插入的元素将最后被删除。
队列有一些基本的操作方法。
下面是它们的详细说明。
1. 入队操作（enqueue）入队操作是将一个元素插入到队列的末尾。
这相当于在队列的“尾部”添加一个新元素。
因此，入队操作也称为“添加”操作。
为了入队一个元素，需要执行以下步骤：1）检查队列是否已满。
如果队列已经满了，那么新元素无法插入。
否则，可以继续下一步。
2）将新元素添加到队列的“尾部”。
2. 出队操作（dequeue）出队操作是从队列的“头部”删除一个元素。
这相当于删除队列的第一个元素。
因此，出队操作也称为“删除”操作。
为了出队一个元素，需要执行以下步骤：1）检查队列是否为空。
如果队列为空，那么无法删除元素。
否则，可以继续下一步。
2）删除队列的“头部”元素。
3. 获取队头元素（peek）获取队列头部的元素（即队列中的下一个元素而不是删除它）的操作被称为“peek”。
使用此操作时，需要执行以下步骤：1）检查队列是否为空。
如果队列为空，那么无法查询元素。
否则，可以继续下一步。
2）获取队列头部的元素，但是不要将其删除。
4. 获取队列大小（size）获取队列中元素数量的操作被称为“size”。
使用此操作时，需要执行以下步骤：1）确定队列中的元素数量。
5. 判断队列是否为空（isEmpty）判断队列中是否存在元素的操作被称为“isEmpty”。
使用此操作时，需要执行以下步骤：1）检查队列中是否存在元素。
这些是队列的基本操作方法。
在实际应用中，队列被广泛使用，例如在操作系统、网络路由器和调度算法中。
