电视机原理及维修技术上第一章
精品课件-电视原理与电视机检修(庄月-第1章
第1章 图 1-2-2 人眼的视觉惰性
第1章
1.3 黑白图像的光电变换
1.3.1 像素
当仔细观察报纸上一幅清晰完整的黑白图像时, 就会发现 图像由许多排列有序、 深浅不同的小圆点(或小方块)组成。也就 是说, 一幅清晰图像是由数万个彼此配合, 亮度不同或相同的小 单元(圆点或方块)组成的。这些小单元是构成图像的基本单元, 称为像素。每个像素反映图像的一点信息。 显然, 像素越多、 越密, 图像就越清晰、 细致。
第1章 1.2.2 人眼的色度感觉
实验得知，人眼视网膜上有三种色敏细胞, 分别对红、绿、 蓝光特别敏感。当它们受到某种光源能量刺激时, 根据对三种细 胞刺激量比例的不同, 使人产生不同的色感。例如, 当一束黄色 光射入人眼时, 只对红敏细胞和绿敏细胞产生刺激, 引起人的黄 色视觉; 当一束紫光射入人眼时, 对红敏细胞和蓝敏细胞产生刺 激, 引起人的紫色视觉。不同颜色的光对三种细胞的刺激量是不 同的, 产生的彩色视觉各异, 从而使人眼分辨出五光十色的颜色。 在电视技术中正是利用了这一原理, 在视觉图像的重现过程中, 不是重现原来的景物的光谱分布, 而是利用三种相似于红、绿、 蓝色敏细胞特性曲线的三种光源进行配色, 使其在色感上得到相 同的效果。
液晶电视机原理与维修技术
液晶电视机原理与维修技术2020-03-29 10:05海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析海信32寸液晶电视要紧采纳韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍；在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的表达，下面以韩国背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其要紧作用是点亮液晶灯管的数量、点亮电压、启动特性均不相同，背光灯高压驱动电路其输出特性必须适配于所驱动的液晶屏驱动电路组件是不能互换的。
背光灯高压驱动电路组件部分要紧由；振荡器、调制器、功率输出电路及爱护检测电路组成，在三星32分采纳一块ROHM〔罗姆〕公司的单片集成电路BD9884FV来完成〔图1虚线框内〕，功率输出采纳N沟道变压器、谐振电容及背光灯管〔CCFL〕完成〔并有输出电压、输出电流取样电路〕，以上这几部份安装在图1一、信号流程及工作原理；图1中 CPU部分送来的操纵信号操纵振荡器开始工作，产生频率约100KHz的振荡信号，送入调制器内部电路，输出高压并点亮背光灯管。
PWM调制信号改变输出高压脉冲的宽度达到改变亮度的目的，背光灯管点亮后 L2、C及CCFL的组合又使串联在背光灯管上的取样电阻R上的压降作为背光灯管的工作状态取样电压输送到爱护检测电路〔由10灯管工作电流显现专门，爱护检测电路操纵调制器停止输出。
由于三星32寸屏是采纳16只背光灯管，又由于背光灯管不能并联和串联应用，因此必须每个背光灯管配压驱动组件图片，图2B是要紧元件标注。
图2A图2 B【郝铭原创作品转载二、集成电路BD9884FV 及MOS功率输出模块SP8M3介绍1、BD9884FVBD9884FV是ROHM〔罗姆〕公司专门为液晶显示屏背光灯高压驱动电路设计的系列集成电路之一〔适合不高压驱动电路，每块BD9884FV 可支持到8只灯管驱动。
BD9884 特点；1〕2通道输出半桥拓扑结构〔电路上改变即可用于全桥结构〕2〕内置灯管电流、电压反馈检测操纵电路3〕支持多灯管方案4〕软启动功能5〕具有时刻锁存短路爱护6〕具有欠压和过压爱护7〕具有脉冲〔PWM〕输入和直流输入两种亮度操纵方式8〕具有待机操纵功能〔由STB脚实现〕9〕供电电压5～11V10〕具有内置同步移相通讯接口，支持多IC并联使用，实现大屏幕多灯管驱动〔16根灯管〕11〕SS0P-B28封装〔表面贴片〕BD9884FV 外形如图3所示内部框图如图4所示各引脚的功能及实测电压值见表1〔用数字表测〕图3图42、SP8M3SP8M3是N沟道 + P沟道组合功率放大MOSFET模块具有体积小、功率大、导通电阻小、对称性好、无需图5 SP8M3 内部电路及外形图6 SP8M3内部N沟道及P沟道参数三、BD9884FV差不多电路介绍三星32寸液晶屏采纳了两块BD9884FV完成对16灯管背光灯的鼓舞驱动，电路比较复杂，为了便于对三星32寸液晶屏16灯管背光灯高压驱动电路的明白得，先介绍图7所示的采纳一块BD9884FV构成的两灯管驱动电路的差不多方案。
彩色电视机开关稳压电源原理及维修(1)第一讲 基本工作原理
在电视机 中， 稳压电源是非常重要 的电路部分 、 它是其它
一
切 电路能够 正常 工作 的基和伴音的质量。 开关稳压电源是 ２ ０世纪 ７ ０年代 来发 展非常迅速的新技术 ， 它被广泛应用在彩色 电视机 中：开关稳 压 电源的效率高 ，开关昔工作在开关状态 ， 功耗小 ， 以开关 所 电源 的工作效率可 达 ８ ％ 一 ｏ 。而通常的调整式稳压 电源 ０ ９％ 的效率可达 ５ ％左右。 ０ 开关稳压 电源的稳 压范围宽 ， 它是把交 流市 电整流后 的直流电压通 过开关 管的开关工作再把直流变
辅 出
保护、 待机 电路 原理 与维修 ：本讲 座 将 特 别 关 注读 者 的反 映 ． 将 随 时根据 读 者 的 意 见时 讲座 的 内喜 进行 修 正 、越达 到最 好地 为
读者 服 务
直流电压
概
述
在开关稳压电源 中， 保证 输出直流电压 的稳定是一个核心 问题 ， 它是依 靠称之谓“ 脉冲调制电路” 来完成的。脉冲调制有 脉冲宽度调 制和脉 冲频率调制两种 脉 冲宽 度调 制和脉 冲频 率 调制在工作原理上基本相 同，都 是控制开关脉冲的 占空 比， 即开关管 导通 时间与开关周期的 比值。在 电视机 的开关稳 压
２ ０ ／ ０ ｚ 流 电 压进 行 整 流 ， 生 出约 ３ ０ ２ Ｖ ５Ｈ 交 产 １Ｖ的 未稳 压 的 直
厚老师撰 写彩电开关稳压电源 系列连载文章 。末连栽文章对彩
电开 关稳 压 电 源进 行 研 究和 归纳 ． 目前 常 见 的彩 电开 关稳 压 在
电源 电路 中． 选择有代表性的 、 而叉各不相 同、 各具特点的一些 电路 集中深入浅出地介绍培大 家． 相信读者看了融后能够触类
液晶电视机原理与维修技能完整版PPT幻灯片教学教程最全电子讲义教案(最新)
项目五 液晶电视机粘贴的工艺要
【教学目标】 掌握液晶电视机常用的粘贴材料与粘贴的工艺
等知识。 【工作任务】 1）对液晶电视机常用的粘贴材料进行识别。 2）掌握液晶电视机粘贴的工艺。
相关知识
一、粘贴材料 二、压敏胶粘贴基本工艺要求 三、粘贴工艺常见的不良情况 四、常见元器件粘贴的工艺要求
测试
液晶电视机的特点
液晶电视机与传统的CRT电视机相比，既有相 同点，也有很多独特之处。
1. 整机电路组成不同 2. LCD电视机液晶屏的结构与工作原理不同 3. 电、光性能参数不同 4. 液晶电视机的优缺点
液晶电视机整机组成
液晶电视机由模拟信号处理电路、数字信号处理电路、 背光板电路、彩色液晶显示屏和开关稳压电路几大部 分构成。
液晶电视机开关稳压电路专题训练
4. 电压参数的测量：将电视机通电，注意分清冷 地与热地，测试IC（FAN6754）各个脚电压。
5. 取样稳压IC（TL431）电阻值的测试：万用表 ×k挡，测试TL431各脚的电阻值。
6. 故障模拟专题训练：设置几个典型的故障，按 照一般开关稳压电路检修的方法进行检修，并做 好维修记录。
任务实施
一、实习器材准备 二、液晶电视机粘贴工艺专题训练 三、知识拓展
实习器材准备
液晶电视机、常用的压敏胶和常用的维修工具。
液晶电视机粘贴工艺专题训练
识别粘贴材料 掌握粘贴工艺
知识拓展
通过上网，查找与下载下列资料内容。 1）常见压敏胶的组成结构、种类。包括不干
胶（水）、单面胶纸、双面胶纸和标签纸等。 2）各种压敏胶纸的使用方法。
相关知识
一、DC/DC变换原理 二、实用的DC/DC降压型稳压电路
DC/DC变换原理

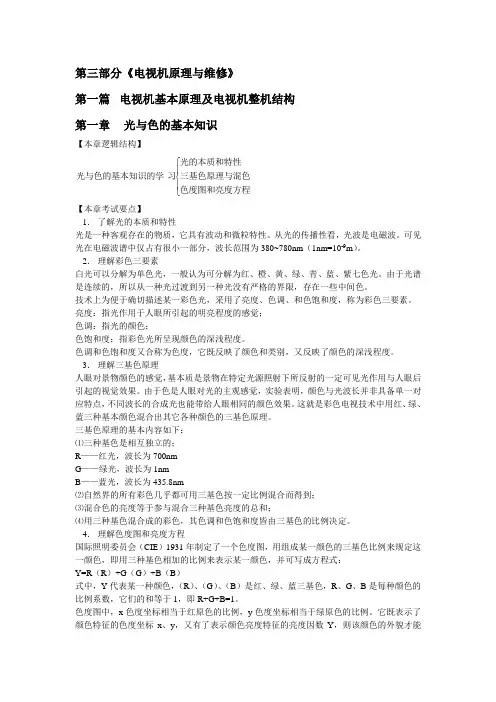

电视机原理与维修(第三部分)第一篇——第一章 光与色的基本知识
第三部分《电视机原理与维修》第一篇 电视机基本原理及电视机整机结构第一章 光与色的基本知识【本章逻辑结构】⎪⎩⎪⎨⎧色度图和亮度方程三基色原理与混色光的本质和特性习光与色的基本知识的学【本章考试要点】1． 了解光的本质和特性光是一种客观存在的物质，它具有波动和微粒特性。
从光的传播性看，光波是电磁波。
可见光在电磁波谱中仅占有很小一部分，波长范围为380~780nm （1nm=10-9m ）。
2． 理解彩色三要素白光可以分解为单色光，一般认为可分解为红、橙、黄、绿、青、蓝、紫七色光。
由于光谱是连续的，所以从一种光过渡到另一种光没有严格的界限，存在一些中间色。
技术上为便于确切描述某一彩色光，采用了亮度、色调、和色饱和度，称为彩色三要素。
亮度：指光作用于人眼所引起的明亮程度的感觉；色调：指光的颜色；色饱和度：指彩色光所呈现颜色的深浅程度。
色调和色饱和度又合称为色度，它既反映了颜色和类别，又反映了颜色的深浅程度。
3． 理解三基色原理人眼对景物颜色的感觉，基本质是景物在特定光源照射下所反射的一定可见光作用与人眼后引起的视觉效果。
由于色是人眼对光的主观感觉，实验表明，颜色与光波长并非具备单一对应特点，不同波长的合成光也能带给人眼相同的颜色效果。
这就是彩色电视技术中用红、绿、蓝三种基本颜色混合出其它各种颜色的三基色原理。
三基色原理的基本内容如下：⑴三种基色是相互独立的；R ——红光，波长为700nmG ——绿光，波长为1nmB ——蓝光，波长为435.8nm⑵自然界的所有彩色几乎都可用三基色按一定比例混合而得到；⑶混合色的亮度等于参与混合三种基色亮度的总和；⑷用三种基色混合成的彩色，其色调和色饱和度皆由三基色的比例决定。
4． 理解色度图和亮度方程国际照明委员会（CIE ）1931年制定了一个色度图，用组成某一颜色的三基色比例来规定这一颜色，即用三种基色相加的比例来表示某一颜色，并可写成方程式：Y=R （R ）+G （G ）+B （B ）式中，Y 代表某一种颜色，（R ）、（G ）、（B ）是红、绿、蓝三基色，R 、G 、B 是每种颜色的比例系数，它们的和等于1，即R+G+B=1。
彩色电视机原理与维修第2版
2.彩色三要素（描述彩色的三个物理量） （1）亮度：彩色的明暗程度。由彩色光的強弱决定。 （2）色调：彩色光颜色的类别，如红、绿等。 由色光的波长及各种不同波长的成分决定。 （3）色饱和度：彩色的深浅程度，在色光与白光的混合光中色光占的比例。用百分数表示。1份红光与l份白光的混合光中色光占总光量的一半，即色饱和度为50%。 色度：色调和色饱和度合称为色度。
*
1.3.2逐行扫描与隔行扫描
1.逐行扫描。 （1）概念：电子束按1,2,3,…行一直扫描到最后一行的扫描方式叫逐行扫描。如看书。 （2）图像信号的频带。 计算方法，一幅图像45万个像素，如所有像素为一黑一白相间，再若黑信号为低电平，白信号为高电平，则二个像素为信号一个周期，每幅图像有45/2个信号周期。 每秒钟传送50幅图像，即每秒钟的最多周期数即最高频率， fmax=45/2万周期X50幅/秒=11.25MHz 若最简单的图像为全白或全黑图像，信号为一直流电平，fmin为0。则频带B为， B=fmax-fmin=11.25MHz-0=11.25MHz 信号B太宽，高频载波更宽，则广播频带内可设电台就少。
*
1.2.4 活动图像的传送 （1）电影方法：每秒钟传送24幅固定图像画面，每幅画利用遮光板放两次，即每秒钟放48幅画。 只要每幅画的动作区别不大，变换的时间小于人眼的視觉暂留时间就可看到活动图像。 （2）电视图像：每秒钟放25帧（相当于幅），每帧图像分两场来显示，即可得到活动图像。
*
1.3电视扫描（重点）
*
1.4.2显像管的工作原理 1.显像管的结构（如图1.12） 玻璃外壳：形成真空，便于 电子运动。 电子枪：各电极通上适当电压 后发射电子。 荧光屏：上涂荧光粉，受电子 轰击后会发光。 偏转线圈：通上行场扫描电流 后产生偏转磁场，使电子束扫描形成光栅。 2.显像管的基本工作原理 将图像信号加于电子枪，控制其发射电子的多少，即可控制荧光屏发光的亮暗，显示出图像。 黑白显像管只有一个电子束和一种白色的荧光粉，只能显示黑白图像。 彩色显像管有三个电子束和三种基色的荧光粉，能显示彩色图像。
电视机原理与维修
电视机原理与维修电视机是我们日常生活中不可或缺的家电产品，它能够为我们带来丰富多彩的节目和信息。
然而，随着使用时间的增长，电视机也会出现各种各样的故障，这就需要我们对电视机的原理和维修方法有一定的了解。
本文将从电视机的原理入手，介绍其工作原理和常见故障的维修方法，帮助大家更好地了解和维护电视机。
首先，我们来了解一下电视机的工作原理。
电视机主要由图像处理系统、音频处理系统、电源系统和控制系统等部分组成。
当我们打开电视机时，电源系统会为电视机提供所需的电能，图像处理系统会将接收到的电视信号转换成图像，音频处理系统则将信号转换成声音，控制系统则负责对各个部分进行协调和控制。
通过这些部分的协同工作，我们才能在电视机上看到清晰的画面和听到清晰的声音。
然而，电视机在长时间使用后，可能会出现一些故障，比如画面出现花屏、无法开机、无法调节音量等问题。
对于这些常见故障，我们可以采取一些简单的维修方法来解决。
首先，当电视机出现花屏或无法开机的问题时，我们可以先检查电源线是否插紧，然后检查电视机的电源是否正常。
如果电源正常，那么可能是电视机的主板或显示屏出现了故障，这时就需要找专业的维修人员进行维修。
其次，如果电视机无法调节音量，可能是音频处理系统出现了故障，我们可以先检查音量按钮是否损坏，如果按钮正常，那么可能是音频处理芯片出现了问题，需要更换新的芯片进行维修。
除了以上介绍的常见故障外，电视机还有一些其他故障，比如屏幕出现漏光、遥控器无法使用等问题。
对于这些故障，我们也可以通过一些简单的维修方法来解决。
比如，当电视机屏幕出现漏光时，我们可以先检查屏幕是否有损坏，如果没有损坏，那么可能是背光灯或反射板出现了问题，需要更换新的背光灯或反射板进行维修。
又比如，当遥控器无法使用时，我们可以先更换遥控器的电池，如果电池正常，那么可能是遥控器的红外发射器出现了故障，需要更换新的红外发射器进行维修。
综上所述，电视机是我们生活中不可或缺的家电产品，了解其工作原理和常见故障的维修方法对我们维护电视机至关重要。
电子课件-《电视机原理与维修》-A05-3216 电视机原理与维修 第一章
§1—1 电视机 发展概述
第一章 电视技术基础知识
学习目标
1. 了解电视机的发展史。 2. 了解电视机发展过程中的特点。
第一章 电视技术基础知识
一、机械式电视机
这一时期电视机的特点是，通过光电效应，利用机械扫描的方式产 生电信号，用电缆线传送信号，用阴极射线管显示图像，电视传播的距 离和范围非常有限，图像也相当粗糙，只用于实验室研究，没有实用 性。
第一章 电视技术基础知识
二、黑白电视信号的传输原理
1. 静止图像的传送 传输一幅静止图像的方法是，将经过光电转换的各个像素信号电压 按照一定的顺序进行高频调制，高频信号再通过电缆传输或天线发射出 去，直至传完整幅图像的信号。
第一章 电视技术基础知识
2. 活动图像的传送 电视系统传送活动图像是受到电影重现活动画面启发的结果，把连 续、活动的图像分成一幅幅瞬时静止的画面，然后按顺序进行传送，每 幅画面称为一帧。只要每秒传送的画面不少于 24 帧，利用人眼的视觉 惰性，人们看到的就是连续、活动的画面了。
逐行扫描示意图 a）逐行扫描光栅 b）实际扫描光栅
第一章 电视技术基础知识
2. 隔行扫描
隔行扫描示意图
第一章 电视技术基础知识
二、行、场扫描的电参数
关于电子扫描的电参数，我国电视标准规定如下：
第一章 电视技术基础知识
九、4K 电视机
4K 电视机是指屏幕分辨率达到 3840×2160 像素或以上的电视机。 4K 电视机集智能化与超高清晰度于一体，深受用户欢迎，但其目 前尚未普及，原因是价格较高，并且仅有 4K 电视机还不行，还需要有 4K 的电视节目源。
第一章 电视技术基础知识
十、OLED 电视机
四、集成电路电视机
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附：隔行扫描行、场扫描参数
场频:fZ=fV×2=50㎐ 场周期:TZ=1/50=20ms 每场扫描的行数为312.5行，其中逆程为
25行，正程为287.5行 行频：15625㎐，行周期：64μS
第二节 图像的光电转换
四、基本参量 灰度等级：
第二节 图像的光电转换
四、基本参量 像素计算
消隐信号的幅度其次，是75%
图像信号的幅度在12.5%~75%之间
电
平 图像信号
场消隐信号
100%
均衡脉冲 场同步信号 均衡脉冲
行同步信号 行消隐信号
75%开槽脉冲来自12.5%时间
第三节 黑白全电视信号
图像信号：是反映图像内容的电信号，它 的电压高低表示了图像像素的明暗情况。
我国电视信号采用负极性调制，抗干扰能力 强。（当电子束扫描遇到图像的黑暗部分的 时候，信号的幅度就大，为75%；遇到明亮 部分，信号的幅度就小，为12.5%）
每秒传送25幅图像，会产生闪烁现象， 放映质量不高
附：逐行扫描行、场扫描参数
帧：一幅静止图像叫一帧
帧频：电子束每秒沿垂直方向扫描出的完整图像 数，fV=25㎐
帧周期：TV=1/fV=1/25=40ms 行频：fH=25×625㎐=15625㎐ 行周期：TH=H=1/fH=1/15625=64μS。 行扫描电子束从左到右是正程，约52μS，从右到
一、图像的光电转换过程
把一幅静止的图像分割成许多点（ 这 些点称为像素，它是图像的基本单元，像素 越多则分辩率越高），并把这些点逐一变成 电信号，在接收端再把这些电信号按原来的 顺序组合，由显像管（显像管：也叫阴极射 线管，国产管宽高比为4∶3，国外为16 ∶9） 还原成原来的图像。
第二节 图像的光电转换
左是逆程，约12μS；帧扫描从上到下是正程，自 下而上是逆程，逆程扫描的行数为50行，正程扫 描的行数为625-50=575行。
第二节 图像的光电转换
三、隔行扫描 目的：消除闪烁效应 优点：电路设计结构简单，图像信号带宽相对较低 特点：第一场先扫奇数行，第二场再扫偶数行，两
场共完成一幅画面。
☞请注意观察 右图
行同步脉冲宽度为4.7μS，前肩1.6μS，后 肩5.7 μS，共12 μS
场同步脉冲宽度为160μS 同步信号不在屏幕上显示，所以在消隐期间
发送 同步信号比消隐信号电平高25%，电平幅度
为100%，为超黑色。以便于区分
第三节 黑白全电视信号
均衡脉冲：奇数场与偶数场最后一个到达场 消隐的行同步脉冲的时间相差32μS（半个 行周期），为了保证隔行扫描的准确性，使 奇、偶数场的同步积分波形相对于场同步前 沿来说尽可能一致，加入前均衡脉冲。同时， 在场消隐期间也有行扫描的存在，在场消隐 期间，场同步信号的前后各加入五个均衡脉 冲，起行同步脉冲的作用，所以后面也有五 个均衡脉冲。 H=64μS(一个行扫描周期) 前后均衡脉冲各2.5H共5H，脉冲宽度为 2.35μS（半个行同步脉宽）
第三节 黑白全电视信号
开槽脉冲：与行消隐一样，在场消隐期间， 也存在场同步信号，同时在场同步期间也 要加入行同步信号（场同步周期比较长），
起行同步脉冲的作用。
场同步信号开槽脉冲2.5H，分五分，槽宽 为4.7μS，脉宽为27.3μS，奇数行2、4槽 起作用，偶数行1、3、5槽起作用
二、扫描体制
扫描：电子束在屏幕上有规律的运 动叫扫描
行扫描：电子束在水平方向的扫描 叫行扫描
场扫描：电子束在垂直方向的扫描 叫场扫描，也叫帧扫描
第二节 图像的光电转换
二、扫描体制 逐行扫描：电子束沿画面由上至下，
一行紧接一行地扫描方式
我国电视标准规定每幅画面625行，每 秒传送25幅画面
理论与实践相结合 注重理论学习的目的性 注意实践操作的重要性 良好行为习惯的养成 注重资料的积累 人身安全和设备安全
第一章 广播电视传送原理
第一节 黑白电视传送过程概述
光→电
发射过程：
合成后（加入同步及消隐信号）发射
声→电
电→光
接收过程：
接收后分离（包括同步及消陷信号）
电→声
第二节 图像的光电转换
电视机原理及维修技术上第一章
单击此处输入你的副标题，文字 是您思想的提炼，为了最终演示 发布的良好效果，请尽量言简意 赅的阐述观点。
集成电路电视机 原理与维修
上篇 黑白电视原理与维修
主讲教师：解文博
一、电视机维修技术概述
电视机的维修过程包括：
观察故障现象，分析故障原因，判 断故障部位；检测故障点，查找故 障元件，对故障元件修理或更换； 然后进行必要的调整，使整机恢复 良好的性能。
扫描一行64μS。其中正程约52μS，逆程约 12 μS，图像信号在正程期间传送
图像信号的频率范围由0~6M㎐，图像内容 越复杂，则频率成分就越丰富，频率越高
第三节 黑白全电视信号
消隐信号：为了使在逆程回扫的时候显像管 不发射电子，不影响图像质量，在逆程期间， 加入75%的黑电平信号把电子束截住，即消 隐信号。
所需的专业基础知识
电视原理基础知识 正确识读电路图的知识 正确使用电视机专用元器件的知识 正确使用各种测试仪器的知识
所需的基本技能
直观鉴别技能（看、听、摸、嗅 ） 使用多种检测方法的技能 正确使用各种测试仪器的技能 拆装集成电路的技能 查找技术资料的技能
二、提高维修技术的途径和方法
行消隐信号的宽度为12μS 场消隐信号的宽度为1612μS
（64μS×25+12μS） 行消隐信号和场消隐信号两者合起来叫做复
合消隐信号 消隐信号比同步信号早些出现
第三节 黑白全电视信号
同步信号：为了电视接收机和发射机的行、 场扫描完全一致，每秒扫描的次数相同（同 频），每次开始扫描的时间也相同（同相）， 加入同步信号，使它们同步。
575×575×4/3=440833≈44万
脉冲个数
440833/2=220416.5≈22万
一帧最高频率
220416.5×25=5510412.5≈5.5M
我国规定，图像信号带宽为6M㎐
第三节 黑白全电视信号
视频信号：由图像信号、同步信号、消隐信号三 部分组成。
同步信号的幅度是最大的，设它的幅度是 100%
