电源世界[6]铁磁谐振型交流稳压器
交流稳压电源组成
交流稳压电源组成稳压电源是一种将交流电转化为恒定电压（或恒定电流）输出的电力设备。
它通常由交流输入、整流滤波、稳压控制器、稳压器、输出滤波等组成。
下面我们来逐一了解这些组成部分的作用与特点。
1. 交流输入部分交流输入部分通常包括输入插头、线路过载保护、线路滤波等。
这部分的作用是保护电源和接入电网不受电网质量的影响，如电压波动、电容等问题。
2. 整流滤波部分整流滤波部分由整流器和滤波电容器组成，把交流电转化为直流电并滤去有害杂波。
整流器可分为单相桥式整流器、三相桥式整流器和高频整流器等。
滤波电容器的作用是平滑输出电压、滤除高频杂波和反向电流等。
3. 稳压控制器稳压控制器是稳压电源的核心部分，其作用是对电源输出电压进行控制和调节。
它通常由比较器、误差放大器、控制器、反馈电路等组成。
反馈电路中的稳压二极管和Zener二极管用于稳定电压，使其保持恒定输出。
4. 稳压器稳压器接在稳压控制器后面，用于控制输出电压或电流的大小。
常见的稳压器有线性稳压器、开关稳压器、开关电源稳压器等。
其中线性稳压器的稳定性好，但效率较低；开关稳压器成本低，效率高，但稳定性不如线性稳压器。
5. 输出滤波部分输出滤波部分通常由输出滤波器、负载稳定电路、保护电路等组成。
输出滤波器用于滤除输出波形中的噪声和杂波；负载稳定电路则用于稳定输出负载时的电压波动和电流突变；保护电路用于保护整个电子电路免受短路、过载和过热等情况的影响。
综上所述，稳压电源的组成包括交流输入部分、整流滤波部分、稳压控制器、稳压器和输出滤波部分。
每个部分都扮演着重要的角色，通过稳定输出电压或电流并保护电源和接受电网不受干扰，为各种电子设备的正常工作提供了坚实的保障。
交流稳压器

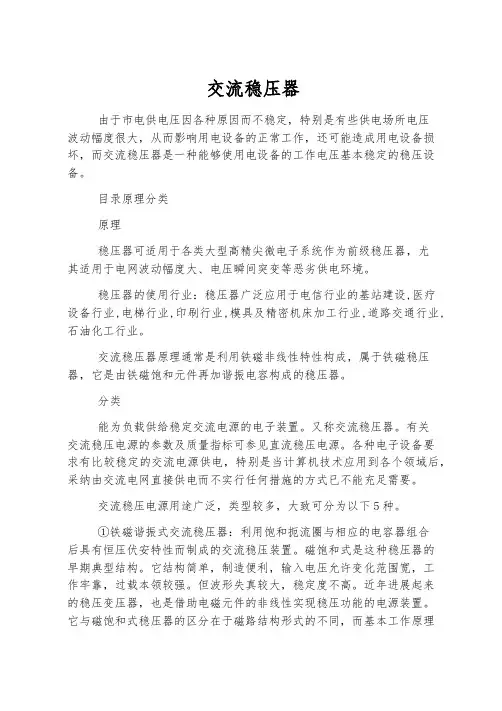

交流稳压器由于市电供电压因各种原因而不稳定，特别是有些供电场所电压波动幅度很大，从而影响用电设备的正常工作，还可能造成用电设备损坏，而交流稳压器是一种能够使用电设备的工作电压基本稳定的稳压设备。
目录原理分类原理稳压器可适用于各类大型高精尖微电子系统作为前级稳压器，尤其适用于电网波动幅度大、电压瞬间突变等恶劣供电环境。
稳压器的使用行业：稳压器广泛应用于电信行业的基站建设,医疗设备行业,电梯行业,印刷行业,模具及精密机床加工行业,道路交通行业,石油化工行业。
交流稳压器原理通常是利用铁磁非线性特性构成，属于铁磁稳压器，它是由铁磁饱和元件再加谐振电容构成的稳压器。
分类能为负载供给稳定交流电源的电子装置。
又称交流稳压器。
有关交流稳压电源的参数及质量指标可参见直流稳压电源。
各种电子设备要求有比较稳定的交流电源供电，特别是当计算机技术应用到各个领域后，采纳由交流电网直接供电而不实行任何措施的方式已不能充足需要。
交流稳压电源用途广泛，类型较多，大致可分为以下5种。
①铁磁谐振式交流稳压器：利用饱和扼流圈与相应的电容器组合后具有恒压伏安特性而制成的交流稳压装置。
磁饱和式是这种稳压器的早期典型结构。
它结构简单，制造便利，输入电压允许变化范围宽，工作牢靠，过载本领较强。
但波形失真较大，稳定度不高。
近年进展起来的稳压变压器，也是借助电磁元件的非线性实现稳压功能的电源装置。
它与磁饱和式稳压器的区分在于磁路结构形式的不同，而基本工作原理则相同。
它在一个铁心上同时实现稳压和变压双重功能，所以优于一般电源变压器和磁饱和稳压器。
②磁放大器式交流稳压器：将磁放大器和自耦变压器串联起来，利用电子线路更改磁放大器的阻抗以稳定输出电压的装置。
其电路形式可以是线性放大，也可以是脉宽调制等。
这类稳压器带有反馈掌控的闭环系统，所以稳定度高，输出波形好。
但因采纳惯性较大的磁放大器，故恢复时间较长。
又因采纳自耦方式，所以抗干扰本领较差。
③滑动式交流稳压器：用更改变压器滑动接点位置，使输出电压获得稳定的装置，即是用伺服电机驱动的自动调压式交流稳压器。
2024年电源的分类及知识（三篇）

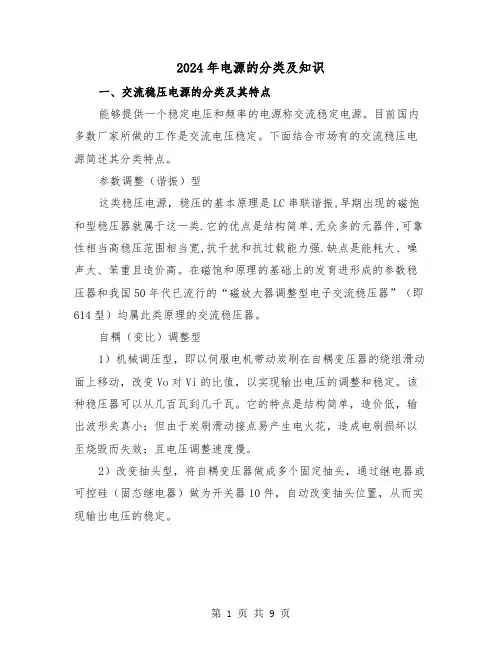

2024年电源的分类及知识一、交流稳压电源的分类及其特点能够提供一个稳定电压和频率的电源称交流稳定电源。
目前国内多数厂家所做的工作是交流电压稳定。
下面结合市场有的交流稳压电源简述其分类特点。
参数调整（谐振）型这类稳压电源，稳压的基本原理是LC串联谐振,早期出现的磁饱和型稳压器就属于这一类.它的优点是结构简单,无众多的元器件,可靠性相当高稳压范围相当宽,抗干扰和抗过载能力强.缺点是能耗大、噪声大、笨重且造价高。
在磁饱和原理的基础上的发育进形成的参数稳压器和我国50年代已流行的“磁放大器调整型电子交流稳压器”（即614型）均属此类原理的交流稳压器。
自耦（变比）调整型1）机械调压型，即以伺服电机带动炭刷在自耦变压器的绕组滑动面上移动，改变Vo对Vi的比值，以实现输出电压的调整和稳定。
该种稳压器可以从几百瓦到几千瓦。
它的特点是结构简单，造价低，输出波形失真小；但由于炭刷滑动接点易产生电火花，造成电刷损坏以至烧毁而失效；且电压调整速度慢。
2）改变抽头型，将自耦变压器做成多个固定抽头，通过继电器或可控硅（固态继电器）做为开关器10件，自动改变抽头位置，从而实现输出电压的稳定。
该种型稳压器优点是电路简单，稳压范围宽（130V～280V），效率高（≥95%），价格低。
而缺点是稳压精度低（±8～10%）工作寿命短，它适用于家庭给空调器供电。
大功率补偿型——净化型稳压器（含精密型稳压器）它用补偿环节实现输出电压的稳定，易实现微机控制。
它的优点是抗干扰性能好，稳压精度高（≤±1%）、响应快（40～60ms）、电路简单、工作可靠。
缺点是：带计算机，程控交换机等非线性负载时有低频振荡现象；输入侧电流失真度大，源功率因数较低；输出电压对输入电压有相移。
对抗干扰功能要求较高的单位，在城市里应用为宜，计算机供电时，必须选用计算机总功率的2～3倍左右稳压器来使用。
因具有稳压、抗干扰，响应速度快、价格适中等优点，所以应用广泛。
谐振式磁饱和稳压器的作用

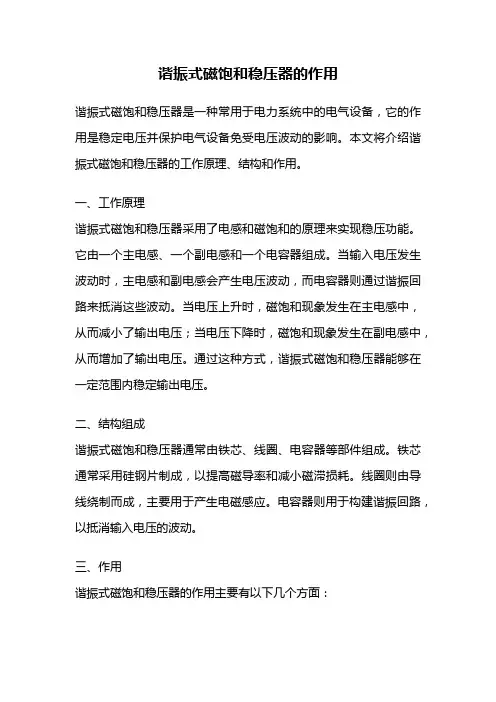

谐振式磁饱和稳压器的作用谐振式磁饱和稳压器是一种常用于电力系统中的电气设备，它的作用是稳定电压并保护电气设备免受电压波动的影响。
本文将介绍谐振式磁饱和稳压器的工作原理、结构和作用。
一、工作原理谐振式磁饱和稳压器采用了电感和磁饱和的原理来实现稳压功能。
它由一个主电感、一个副电感和一个电容器组成。
当输入电压发生波动时，主电感和副电感会产生电压波动，而电容器则通过谐振回路来抵消这些波动。
当电压上升时，磁饱和现象发生在主电感中，从而减小了输出电压；当电压下降时，磁饱和现象发生在副电感中，从而增加了输出电压。
通过这种方式，谐振式磁饱和稳压器能够在一定范围内稳定输出电压。
二、结构组成谐振式磁饱和稳压器通常由铁芯、线圈、电容器等部件组成。
铁芯通常采用硅钢片制成，以提高磁导率和减小磁滞损耗。
线圈则由导线绕制而成，主要用于产生电磁感应。
电容器则用于构建谐振回路，以抵消输入电压的波动。
三、作用谐振式磁饱和稳压器的作用主要有以下几个方面：1.稳定输出电压：谐振式磁饱和稳压器能够通过调节电容器的参数，使其在一定范围内稳定输出电压。
这对于某些对电压要求较高的设备来说非常重要，可以有效防止因电压波动而导致设备损坏或运行不稳定。
2.抑制电压幅度：谐振式磁饱和稳压器能够通过磁饱和的现象，抑制电压的幅度，避免电压过高或过低对设备造成损害。
这对于电力系统来说尤为重要，可以保护各种电气设备的安全运行。
3.抑制电压谐波：谐振式磁饱和稳压器通过调节谐振回路的频率，可以抑制电压谐波的产生。
谐波是电力系统中常见的问题，会导致设备的运行不稳定，甚至损坏设备。
谐振式磁饱和稳压器的作用是通过谐振回路来抵消这些谐波，保持电压的稳定。
4.提高电力系统的稳定性：谐振式磁饱和稳压器能够通过稳定输出电压和抑制电压波动，提高电力系统的稳定性。
稳定的电力系统对于各种用电设备来说非常重要，可以保证设备的正常运行，提高电力系统的可靠性。
谐振式磁饱和稳压器在电力系统中具有重要的作用。
交流稳压电源的原理
交流稳压电源的原理稳压电源是一种能够提供稳定直流电压的电力供应装置，其原理是通过使用电子元器件和反馈控制系统来调整输入电压和输出电压之间的差异，从而保持输出电压的稳定性。
稳压电源的基本原理包括输入变压器、整流器、滤波器、稳压器和负载。
首先，输入变压器将交流电压转换为所需的输入电压。
变压器由一个铁芯和两个绕组组成，可以将高压电压转换为低压电压。
这样可以实现适合稳压电源工作要求的输入电压。
然后，整流器将交流电转换为直流电。
整流器通常有两种类型，分别是半波整流和全波整流。
半波整流只能利用输入信号的正半周或负半周，而全波整流则可以利用整个输入信号波形。
整流器将交流电压转换为脉动较大的直流电压。
接下来，滤波器被用来减少直流电压中的脉动。
滤波器通常由电容器和电感器组成。
电容器能够储存电荷，使得输出电压能够保持在一个较稳定的水平上。
而电感器能够储存能量，并降低电流的脉动。
通过使用滤波器，可以将直流电压的脉动减小到一个可接受的水平。
然后，稳压器被用来保持输出电压的稳定性。
最常见的稳压器是线性稳压器。
线性稳压器通过反馈控制系统来调整稳压器的工作状态，使得输出电压保持在一个恒定的值。
稳压器通过测量输出电压并与参考电压进行比较，调整稳压器的开关状态以达到稳定输出电压的目的。
线性稳压器通常由调整管（调整管是一个三端件，其通道控制输出电压）和过电流保护器（用于保护负载免受过电流的损害）组成。
当负载发生变化时，反馈控制系统会及时调整稳压器的工作状态，从而保持输出电压的稳定性。
最后，负载接在稳压电源的输出端口上。
负载可以是各种电子设备，例如电脑、手机、电灯等。
负载使用稳压电源提供的稳定电压进行工作，以保证设备能够正常运行。
总结来说，稳压电源的原理是通过使用电子元器件和反馈控制系统来调整输入电压和输出电压之间的差异，从而实现输出电压的稳定性。
各个部分（输入变压器、整流器、滤波器、稳压器和负载）协同工作，共同完成稳压电源的功能。
铁磁谐振
在中性点经消弧线圈接地系统中，单相接地不会导致保护出口跳闸来切除故障，因此也不会出现重合闸动作 信号，并且由于消弧线圈的补偿作用，较小的短路电流不至于烧损导线或电缆而发展为断线故障。按照调度规程 的要求，单相接地故障可有2h的处理时间。虽然弧光接地所引起的过电压可能导致消弧线圈与接地点电容形成串 联谐振 。
感谢观看
总结
随着国家电公司对调度自动化基础数据综合整治工作的深入进行，调控中心所汇集的电运行监控信息的准确 性、可靠性、实时性、全面性得到大幅提高，这为调控员快速识别、分析、处理各类电异常、故障、事故提供了 更广的视角。通过实践证明：利用越限报警、保护装置告警、消弧线圈动作信息、故障母线及其相邻母线的三相 电压和电压幅值的综合判据能够快速地辨识出铁磁谐振，为调控员及时正确处理谐振事故，防止损失扩大赢得了 宝贵的时间 。
介绍
虽然铁磁谐振在国内外已有很多研究成果，在电运行中也采取了许多消谐措施，但小电流接地系统的铁磁谐 振事故却依然频繁发生。当调控员误将铁磁谐振当成接地或断线故障进行排查而延迟事故处理时，一次设备往往 会发生严重损坏 。
主要特点
1、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而趋于平稳； 2、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。如电源电压暂时升高、 系统受到较强烈的电流冲击等； 3、铁磁谐振存在自保持现象。激发因素消失后，铁磁谐振过电压仍然可以继续长期存在； 4、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
2）用5s时间观察故障母线的三相电压并判断该母线上若干线路的有功值相对于其电流值是否正常，以排除 电压互感器故障的可能性。
3）用10s时间根据故障母线三相电压的实时显示值判断是否为谐振事故，依据为其中一相电压略升高或降低， 另两相降低为0或升高至1.2倍线电压，且恒定无波动；或经主变压器高压侧相连分列运行的低压相邻母线的三相 电压出现明显三相不平衡。出现以上2种特征中的任意1种即为谐振事故。如果由于遥测数据缺失等原因导致无法 观察到上述特征，调控员可继续用5～10min时间进行单相接地、断线等故障的判断和排查，同时观察越限报警和 大量保护装置的异常报警“动作/复归”信号是否多次成对出现，出现2次及以上即可判定为谐振事故。
交流稳压电源工作原理及常见故障
交流稳压电源工作原理及常见故障稳压电源是一种用于稳定电压输出的电子设备。
它通过对输入电压进行调节和过滤，以确保输出电压在设定范围内保持稳定。
稳压电源的工作原理是通过调节电路中的元件阻值或使用反馈控制电路来实现，使输出电压保持恒定。
稳压电源通常由变压器、整流电路以及稳压调节电路组成。
稳压电源的工作原理：1.变压器：稳压电源首先使用变压器来将输入供电电压转换为适合后续电路处理的较低电压。
2.整流电路：变压器输出的交流电压经过整流电路，将其转换为直流电压。
整流电路可以是半波整流电路或者全波整流电路。
半波整流电路通过将一个半周期的交流信号通过二极管直接传送到输出电路，而全波整流电路则可以将整个周期的交流信号转换为直流信号。
3. 稳压调节电路：整流后的直流电压经过稳压调节电路调节为设定的稳定输出电压。
稳压调节电路的常见类型有线性稳压电路和开关稳压电路。
线性稳压电路通过使用稳压管（例如Zener二极管）来控制电源电压，而开关稳压电路则使用开关元件（例如开关管或开关型稳压器件）来控制电源电压。
常见的稳压电源故障：1.输出电压偏离设定值：稳压电源的最常见故障之一是输出电压偏离设定值。
这可能是由于稳压电路中的调节元件（如线性稳压电路中的稳压管）失效导致的，也可能是由于元件老化或电流负载变化引起的。
2.输出电压波动：稳压电源输出电压的波动也是常见的故障类型。
这可能是由于整流电路中的电容元件故障，或者稳压调节电路中的反馈控制电路产生反馈失效导致的。
3.过热和电源关机：稳压电源在工作时可能会因为过热而关机。
这可能是由于过载、短路或过电流导致的。
此外，稳压电源可能也会因为电源过热保护功能触发而自动关机。
4.噪声干扰：稳压电源在输出电压上可能会有噪声干扰。
这可能是由于输入电源噪声、供电线路不稳定或者电路元件故障引起的。
谐振式磁饱和稳压器
实验六谐振式磁饱和稳压器【实验目的】理解谐振式磁饱和稳压器的铁心线圈与电容器组成的并联谐振电路及产生的谐振现象，加深对交流谐振式磁饱和稳压器的工作原理的认识。
【实验器材】1．谐振式磁饱和稳压器一台2．自耦调压器一台3．示波器一台4．万用表一块，交流电流表（1A）一块5．连接导线及相关工具【实验原理】X线的量与管电流有关，而管电流又受X线管灯丝加热电压所控制。
为保证X 线量不受电源电压波动的影响，X线机中均装有稳压器，以确保灯丝加热电压的稳定。
磁饱和稳压器是利用铁心的磁化曲线的非线性特性制成的。
它的主要部分是一个饱和变压器，其铁心截面与一般变压器不同，初级线圈的截面积大，为非饱和线圈；次级线圈的铁心截面积小，为饱和线圈。
当稳压器工作时，随着电源电压的增加，铁心内磁通也随之增加。
当次级铁心内磁通达到饱和点时，电源电压再增加，增加的磁通只能漏到空气中，而次级铁心内磁通基本上不再增加，所以次级线圈所产生的输出电压也就基本不变了，起到了稳压作用。
上述稳压器为使线圈达到饱和需要很大的磁化电流，而且电感线圈在交流电路中进行磁电转换的过程中，在电路中形成无效电流，由于电路中有电阻存在，势必增加电源的无功损耗，使稳压器工作效率不高。
为解决这一问题，在磁饱和稳压器次级线圈两端并联一个电容器，构成并联谐振回路，构成谐振式磁饱和稳压器。
当电源频率与谐振回路的固有频率相等时，即可产生振荡，从理论上讲，谐振回路内电流无限大，因此使饱和铁心很快饱和。
当谐振回路产生振荡时，其阻抗视为无限大，因而谐振电路两端电流很小，减少了电源的供电功率，提高了稳压器的效率。
【方法及步骤】1．根据实验图接线，检查无误后通电。
2．动特性空载调试，调节调压器的输出电压，以改变谐振式磁饱和稳压器的输入电压，分别测量输入电压为0V、20V、40V、60V、80V、120V、140V、160V、180V、200V、220V、240V时，所对应的输出电压，并填入测试表，求证稳压器空载时的稳压范围。
